[開箱] LGA-1155的完全體 ASUS P8Z68-V PRO

看板PC_Shopping (個人電腦購買)作者ChangElvis (羽神翼)時間14年前 (2011/04/30 01:39)推噓15(15推 0噓 20→)

留言35則, 24人參與討論串1/1

P67/H67表示超無奈好讀版 http://www.xfastest.com/viewthread.php?tid=60291&fromuid=38227 ============================================================================== 搭配Intel新一代Sandy Bridge處理器，Intel 第二波6系列主推的晶片組產品為“Z68”( 基本上可以視為P67+H67合體)，一樣有P67晶片組的 PCI Express 2.0以及原生2組高速 SATA 3.0，但USB 3.0能需外加控制晶片(Intel也表示未來會增加對USB3.0的支援能力) 。 Intel Z68 晶片組預定於5月初上市(不過早可以買到現貨)，各家廠商採用Z68晶片組的主機板也準備搶佔市場。由於P67無法使用已整合GPU的Intel Sandy Bridge處理器其中的內建顯示功能，但H67卻無法調整K系列CPU的倍頻功能，選擇其依都會有些許缺憾，故 Intel推出Z68 Express晶片組上市，讓Z68與H67同樣支援內部整合顯示核心輸出以外(可開啟編解碼加速引擎)，也能完整提供P67晶片組調整倍頻的功能，解決玩家在超頻方面的需求，另外也支援新版的Intel Rapid Sotrage Technology 10.5，能提供使用者建立容量大於2.2TB硬碟的RAID陣列及RST SSD Caching(SSD+HDD的混搭加速模式)這兩項新特性。也因此另外有廠商考慮把P67/H67產品線取消，以Z68晶片組專攻中高階市場之消息傳出。主機板大廠-ASUS 推出以Intel Z68晶片組打造規格、功能及用料都具上選的主機板，支援INTEL於2011年1月初所推出的LGA1155腳位Sandy Bridge CPU產品線，1155腳位目前將是未來1年晶片組主流&效能(提供2組SATA 6G及PCI-E 2.0，USB3.0還是需要外加控制晶片 )，Z68系列主機板在INTEL一代CPU(Sandy Bridge)上市後，中高階市場的主推晶片組，各板卡廠也準備除了剛面市時推出了相對應的主機板外，依據主流市場的需求的推出更具特色的主機板，搶攻各位玩家口袋中的小朋友。Z68為搭配LGA1155新腳位i7/i5/i3 CPU，一樣屬於第2代Core i架構，Sandy Bridge核心的i3/i5/i7多數CPU具備HT超線程技術，主要目標當然是取代市面上原有Clarkdale以及Pentium系列產品，Nehalem後繼者要等2011年底的Sandy Bridge-E。另外Sandy Bridge CPU已經把運算核心、PCI-E 2.0控制器及記憶體控制器整合在一起，內建新的繪圖核心，搭配Z68晶片組就能直接使用(不過也要有輸出接頭也能用，某些主機板不見得會將Z68/H67/H61的輸出接頭做出來)，以下介紹ASUS在 Z68晶片組的主打產品P8Z68-V PRO的面貌。主機板包裝及配件 ASUS P8Z68-V PRO外盒正面 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1411.JPG

產品的設計外包裝，與上一代P7系列主機板外盒不同的風格，相當平實科技感。 ASUS P8Z68-V PRO支援的技術 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1412.JPG

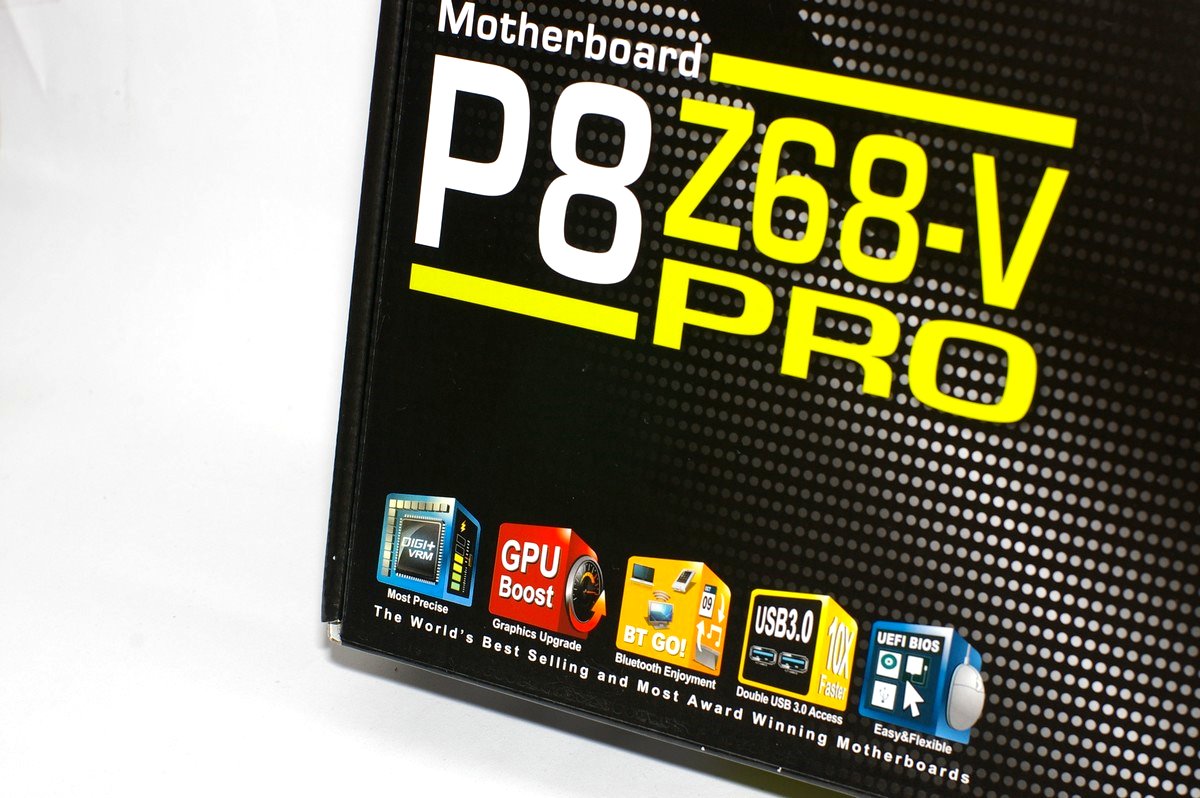

第2代數位供電設計主打的功能 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1413.JPG

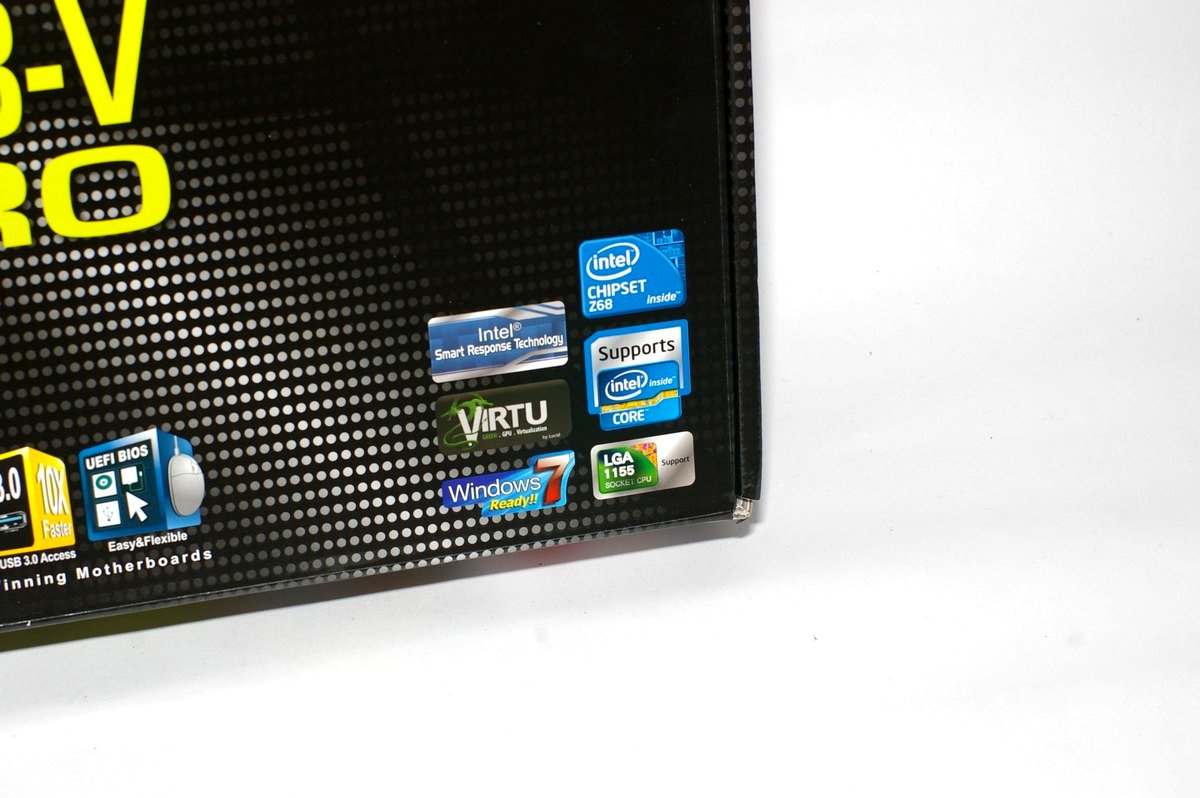

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1414.JPG

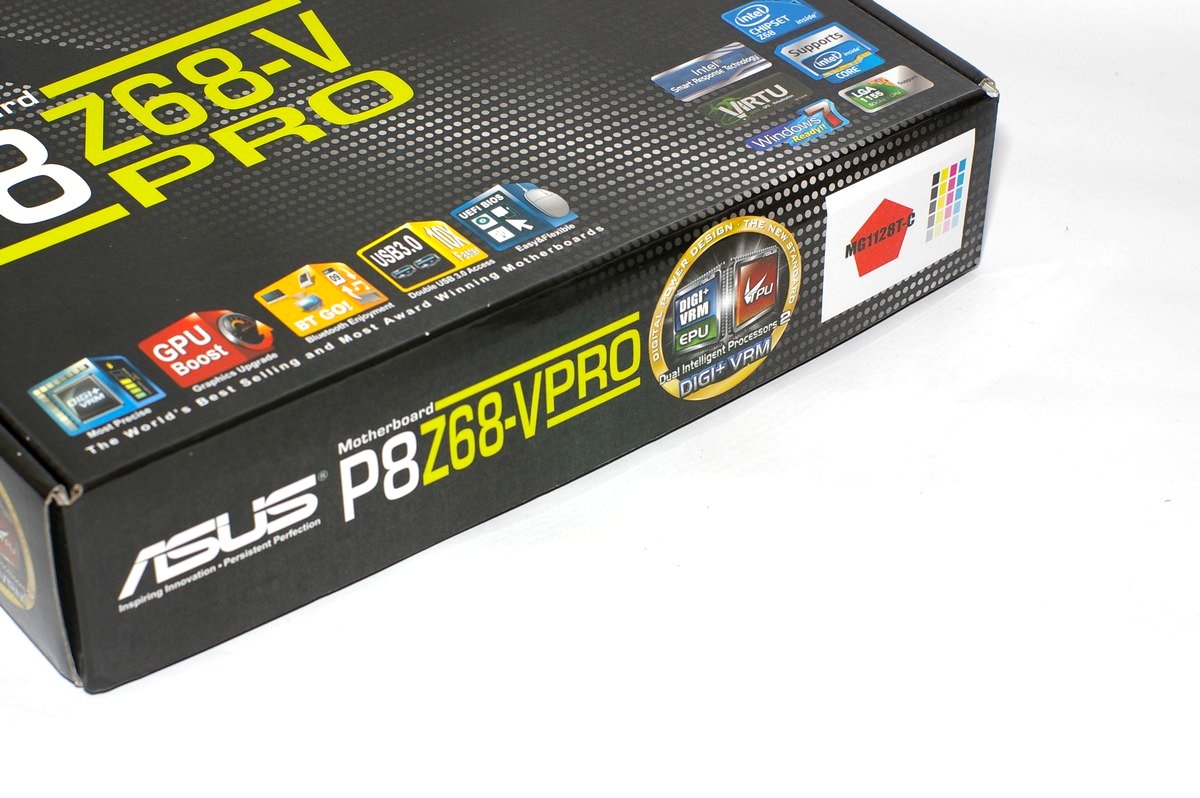

採用Z68晶片組屬於LGA1155腳位，記憶體控制器一樣使用DDR3之規格，可支援新一代 LGA1155腳位i3/i5/i7的CPU產品，最夯的WINDOS7支援度也是OK的。另外支援INTEL SRT技術、VIRTU、GPU BOOST、USB3.0、BT GO、EFI BIOS、網卡採用Gb級 INTEL製品控制晶片。盒裝出貨版 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1415.JPG

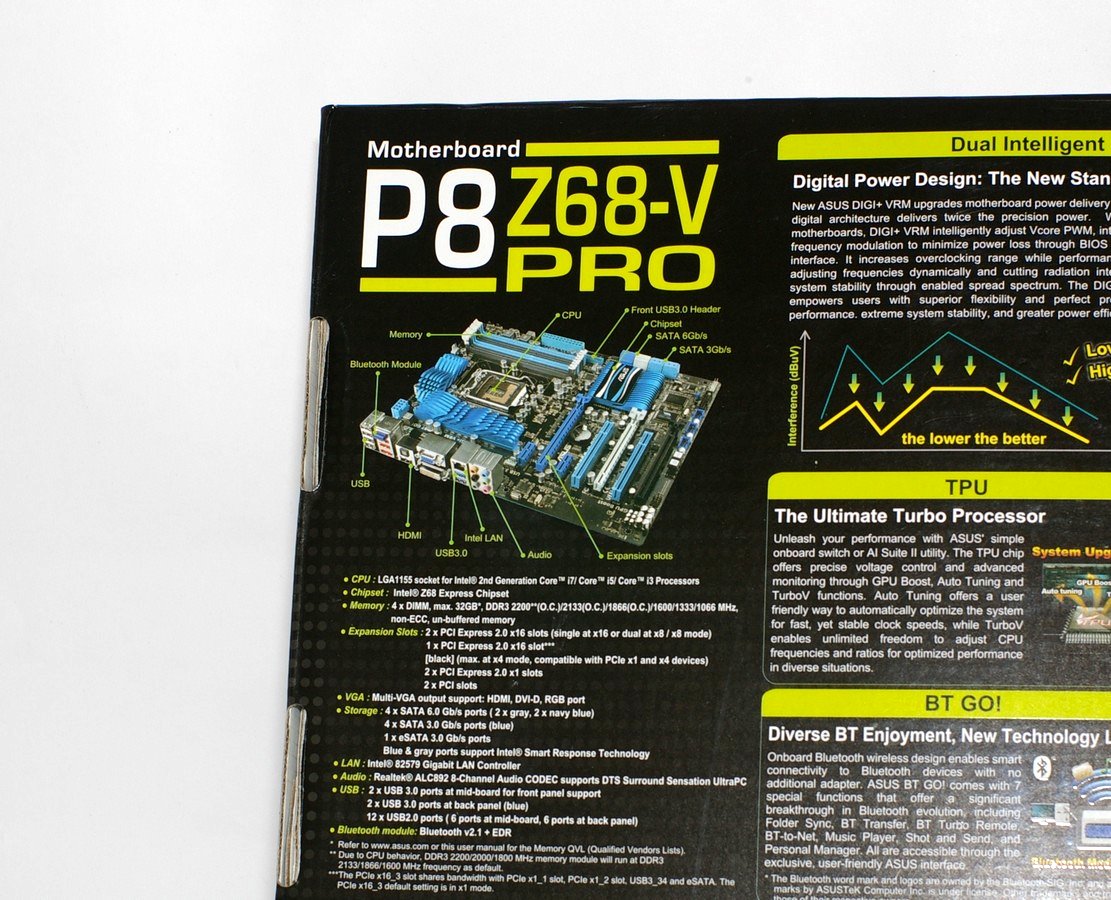

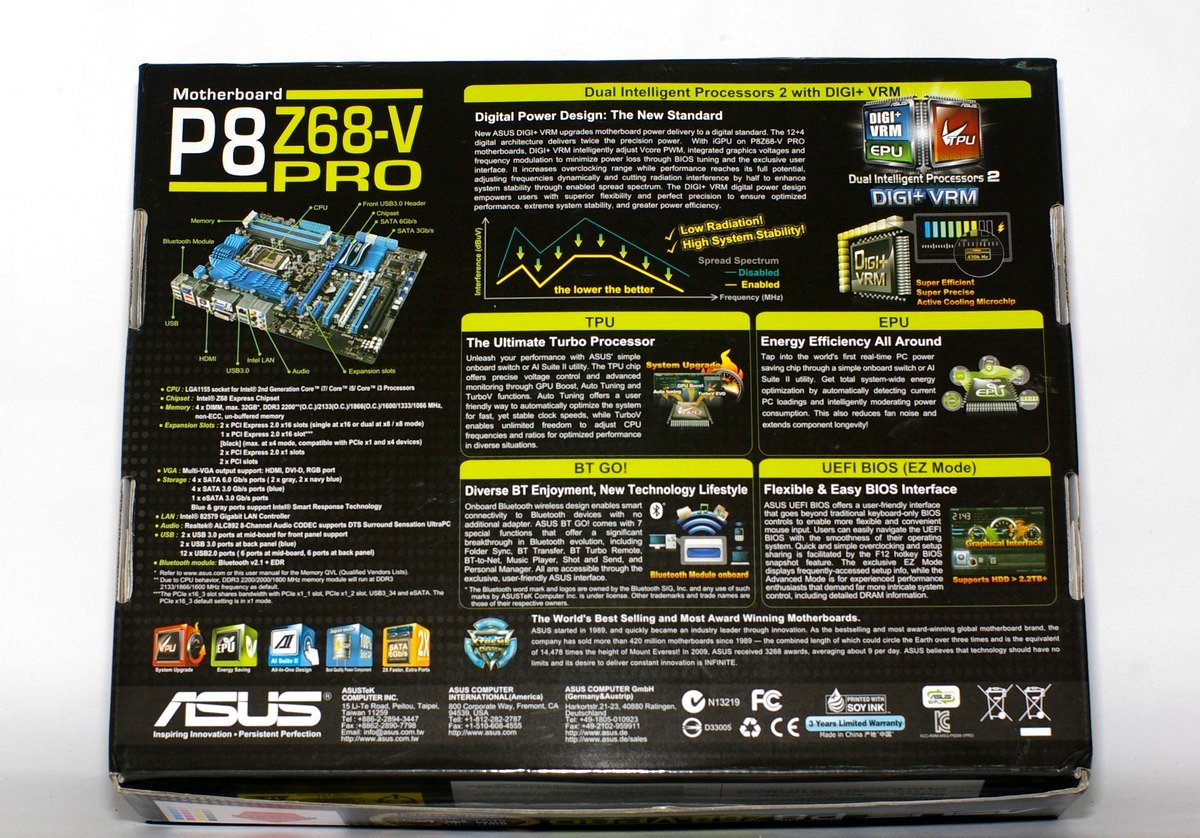

外盒背面圖示產品支援相關技術 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1417.JPG

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1419.JPG

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1421.JPG

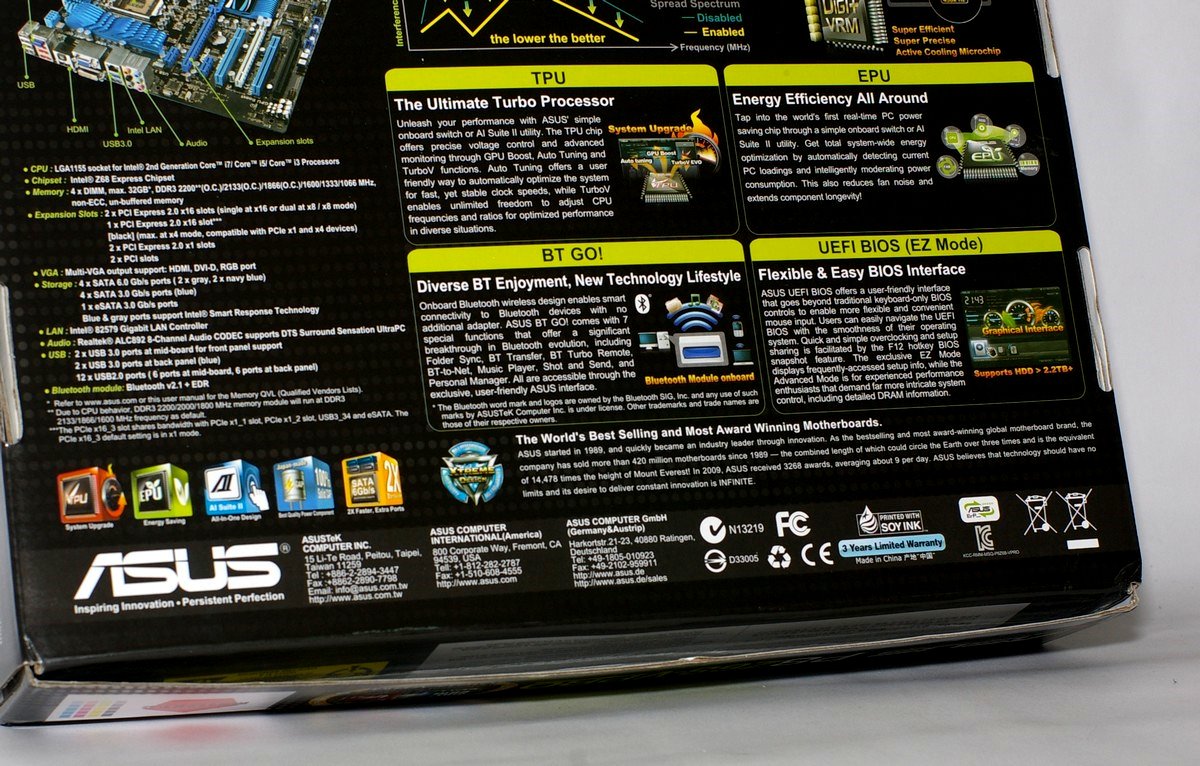

提供3組 PCI-E 16X插槽供擴充使用，4DIMM雙通道DDR3、8CH的音效輸出、INTEL82579 Gigabit網路等技術、規格，並以簡單圖示簡介主機板支援的功能跟特色，散熱設計、用料、數位供電、EPU、TPU、USB3.0、EFI BIOS、前置USB3.0、Q-DESIGN、 MEM OK。產地 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1422.JPG

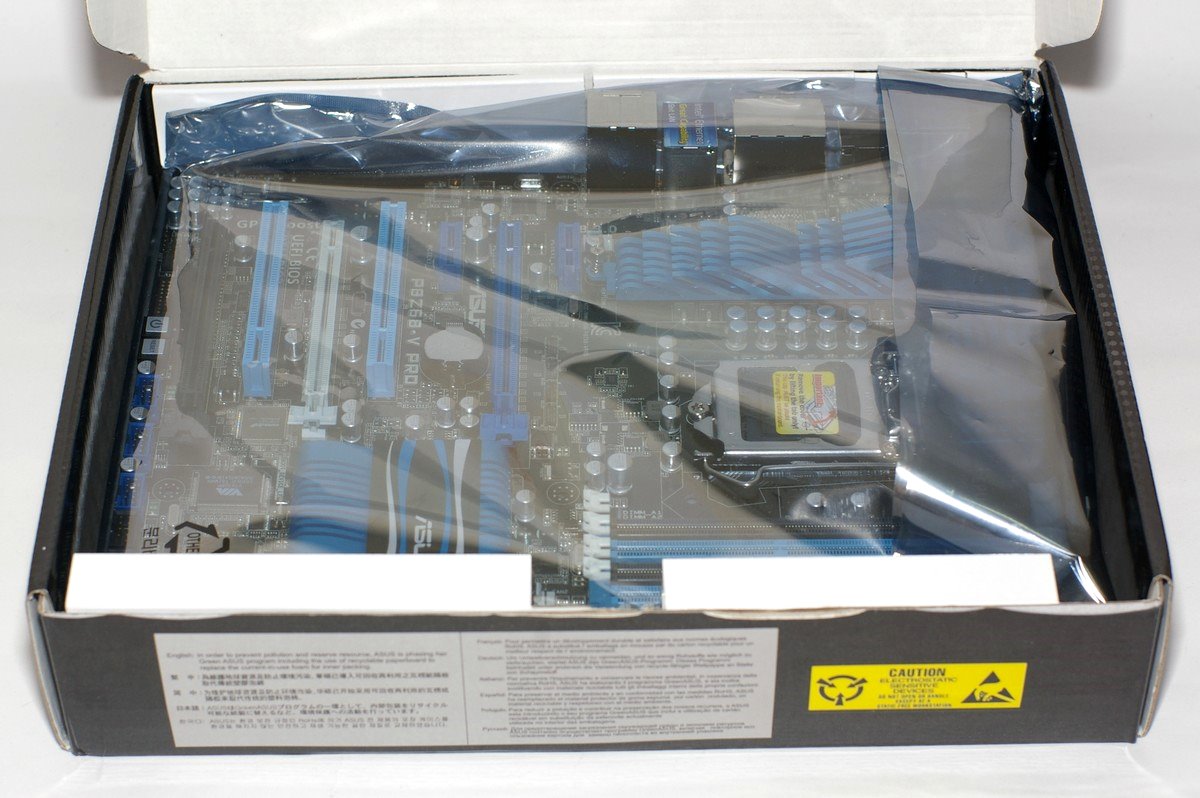

MIC是很常見的!! 開盒及主機板配件 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1423.JPG

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1425.JPG

主機板、配件採用分層包裝。配件 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1427.JPG

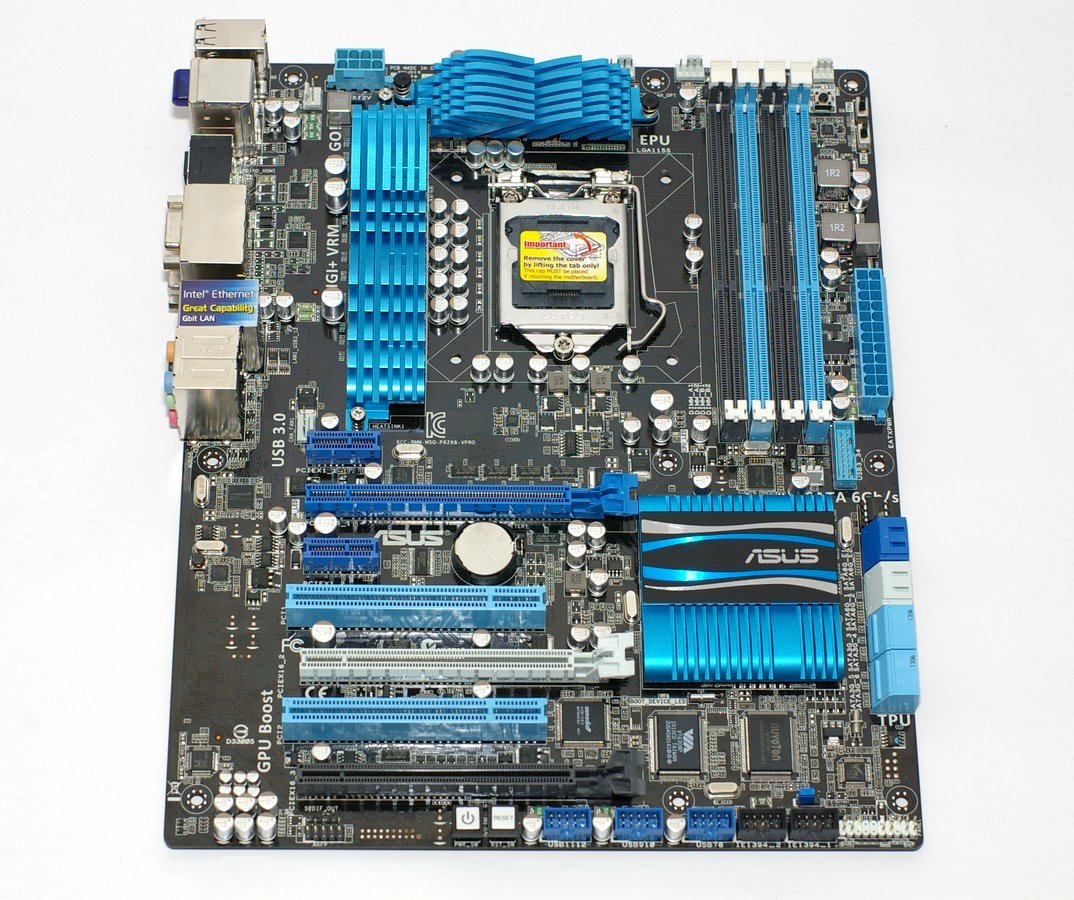

配件有驅動光碟、SLI橋接器、SATA 6G排線2組、SATA 3G排線2組、後檔板、USB3.0後置排線及相關說明書等。主機板正面 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1428.JPG

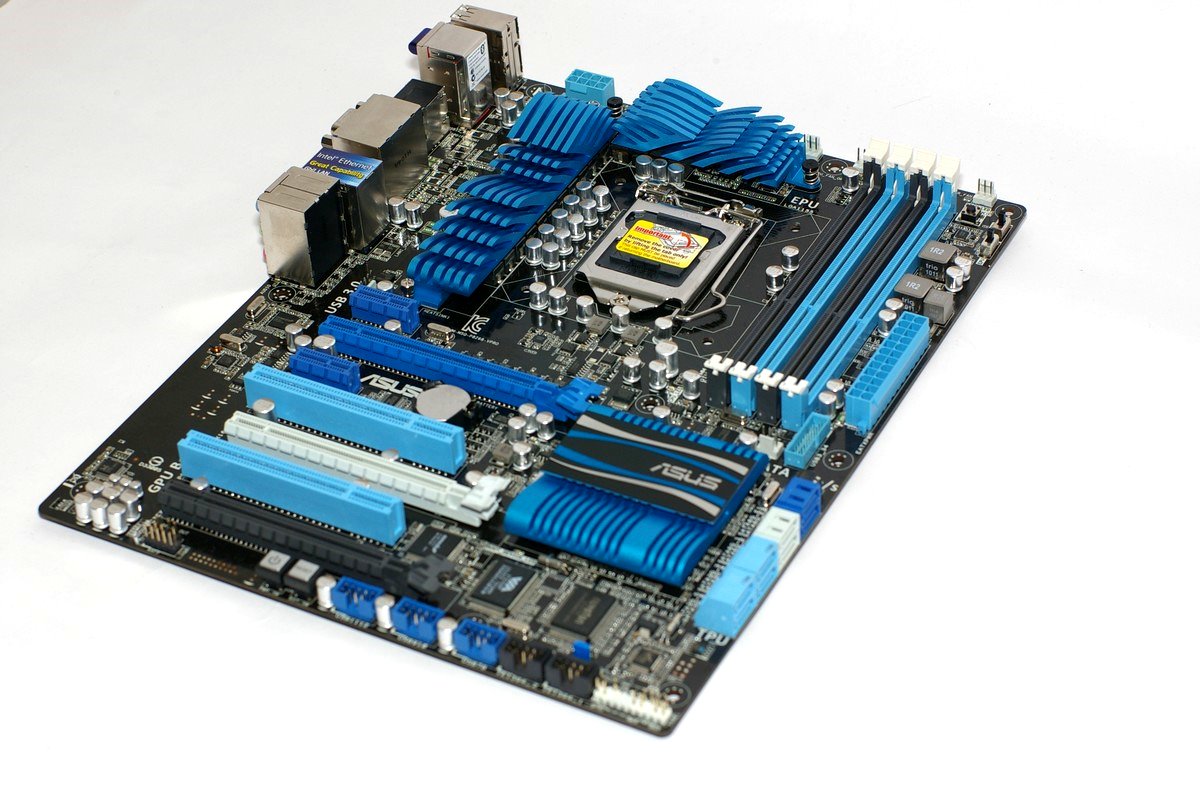

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1429.JPG

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1430.JPG

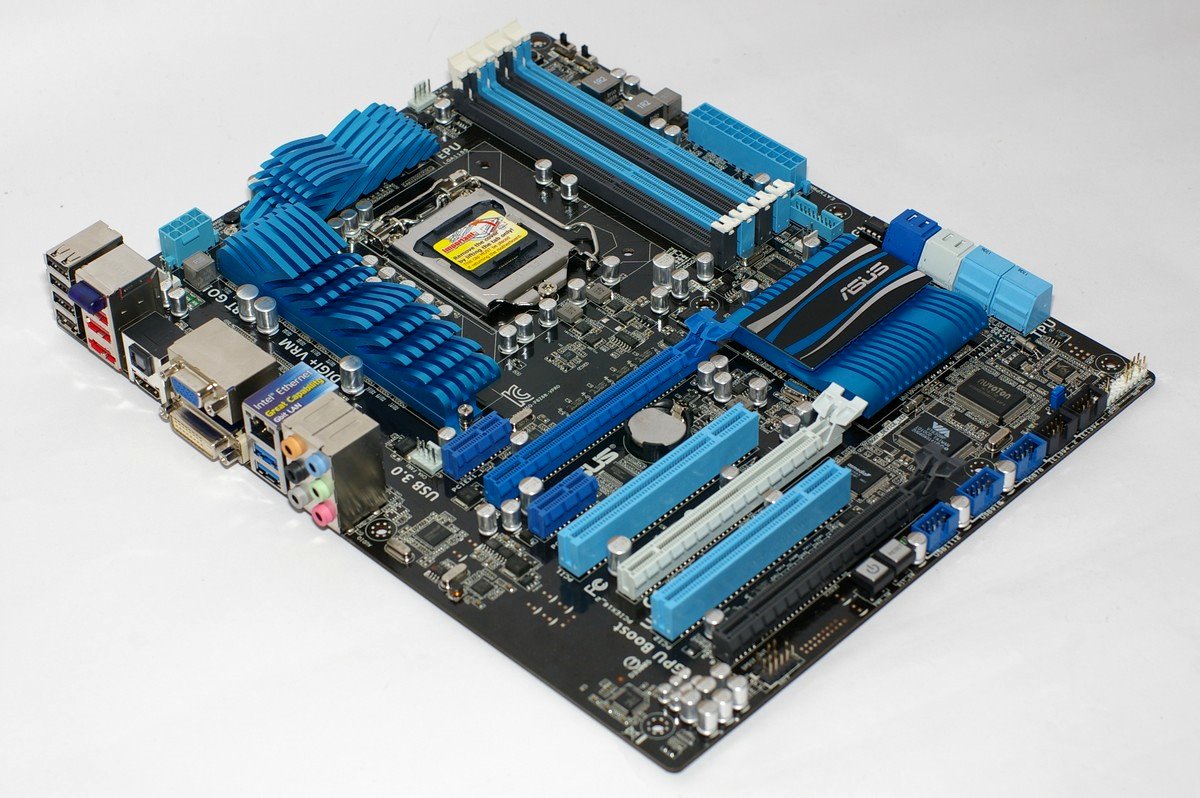

這張身為定位在中高階Z68主機板，主機板電容少不了一定採用全固態電容，整體用料部分符合高階產品等級，供電設計採用12+2相，MOS區加以散熱片抑制MOS負載時溫度， CPU端12V輸入使用8PIN，並提供5組風扇電源端子(3組PWM，2組小3PIN)主機板上提供4組 SATA3(2組原生)、4組SATA2，此外整體配色採用黑藍配色相當具有高階產品質感。主機板背面 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1431.JPG

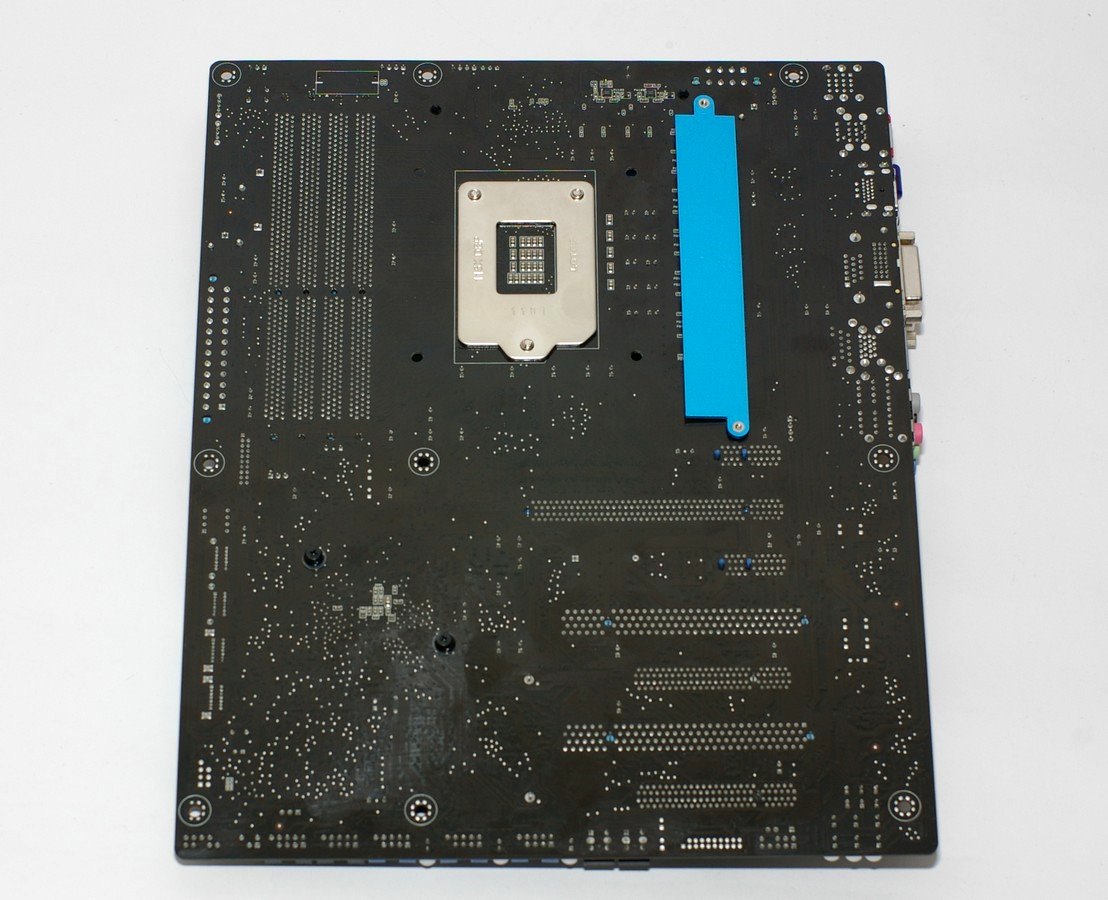

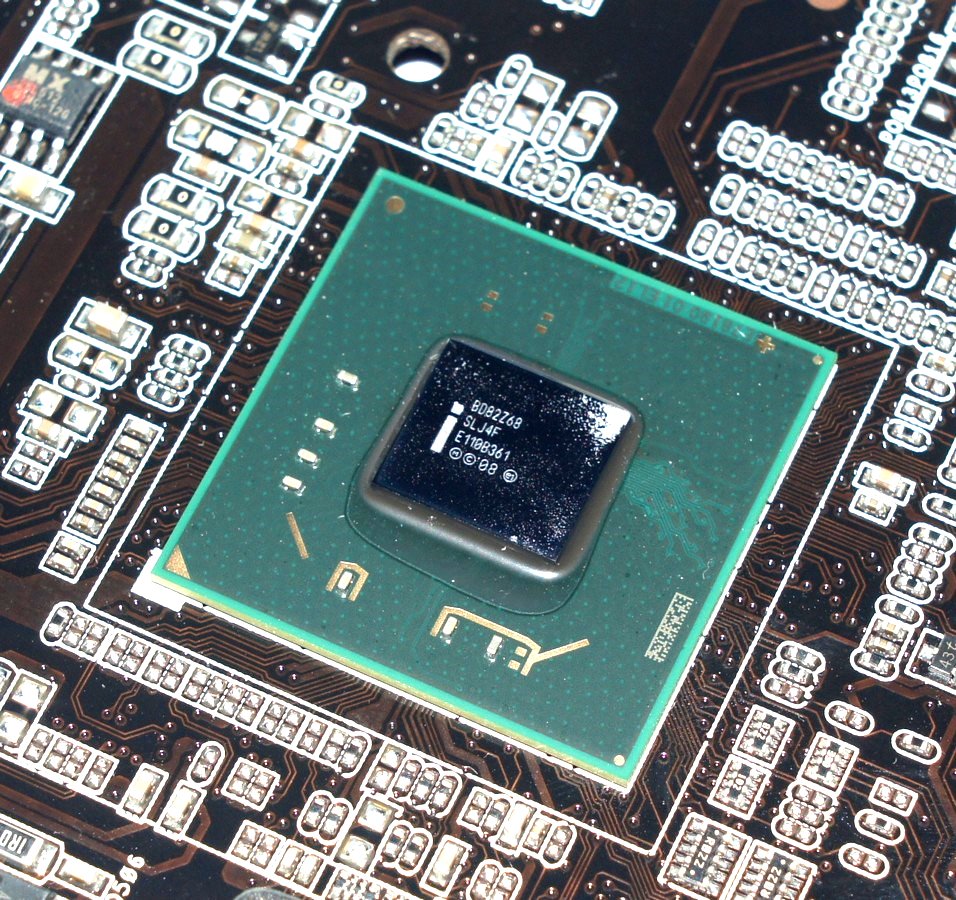

主機板CPU底板使用金屬製防彎背板，MOS區採用強化背板加螺絲，另一則以固定彈簧扣具固定，PCH晶片組散熱器使用一般的彈簧式扣具。主機板IO區 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1432.JPG

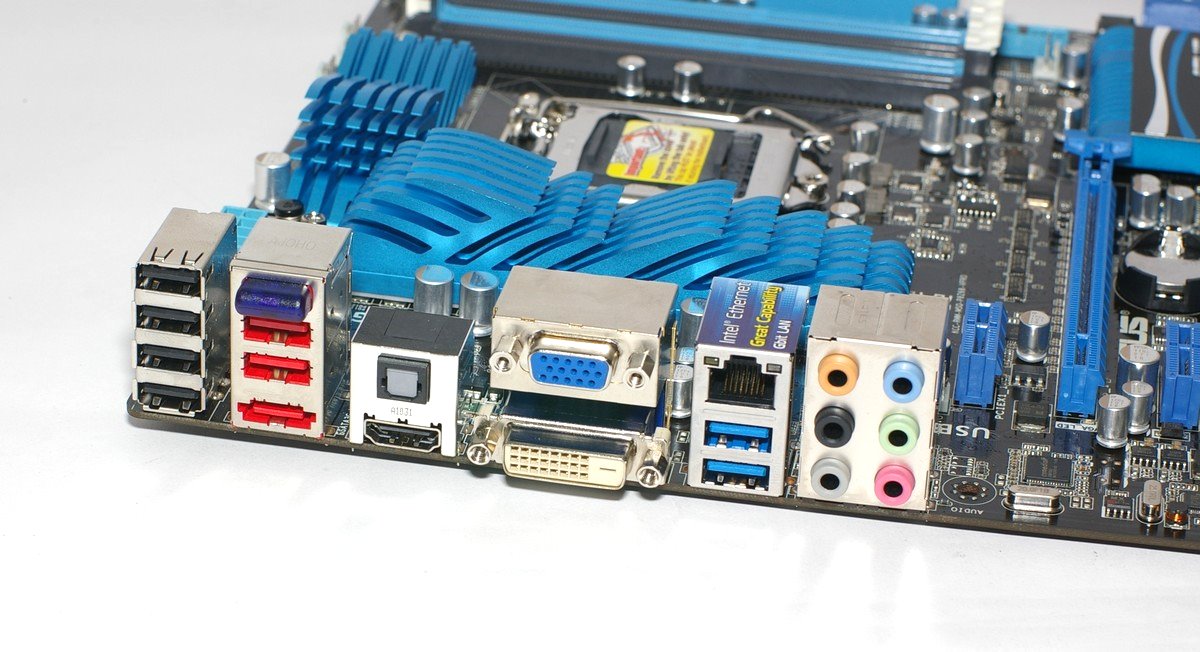

如圖，有1組Gb級網路、2組USB3.0、6組USB2.0、1組ESATA、同軸及光纖輸出、CLEAR COMS快速鍵及音效輸出端子，取消PS/2鍵盤滑鼠介面對某些使用者會有些不便，顯示輸出部分，有HDMI、DVI及D-SUB各1組。 CPU附近用料 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1434.JPG

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1435.JPG

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1445.JPG

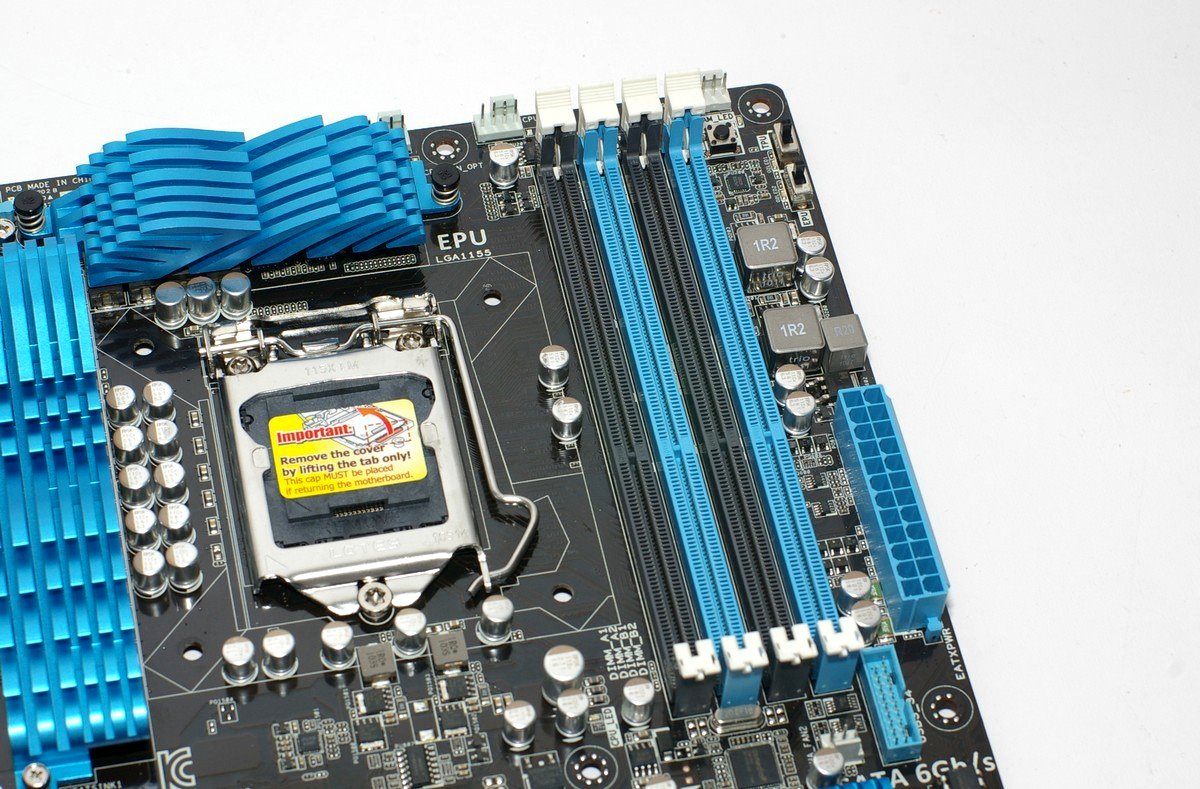

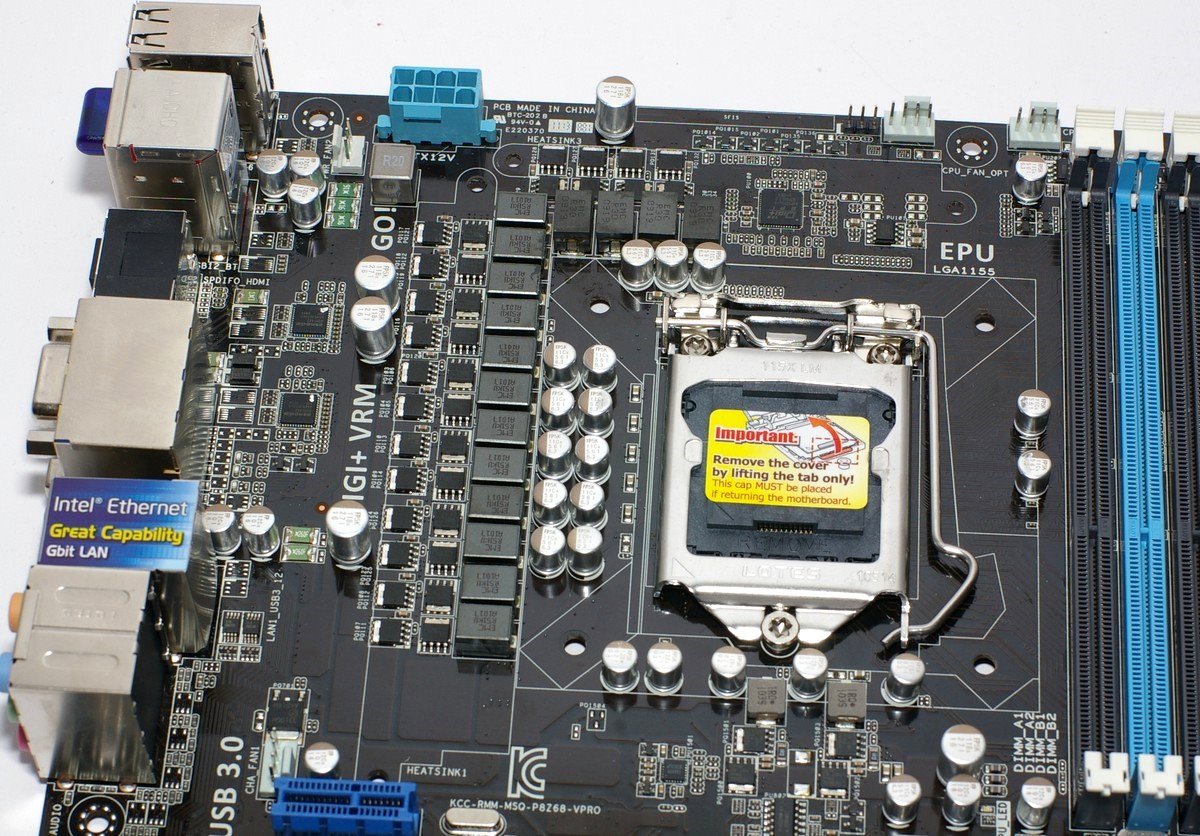

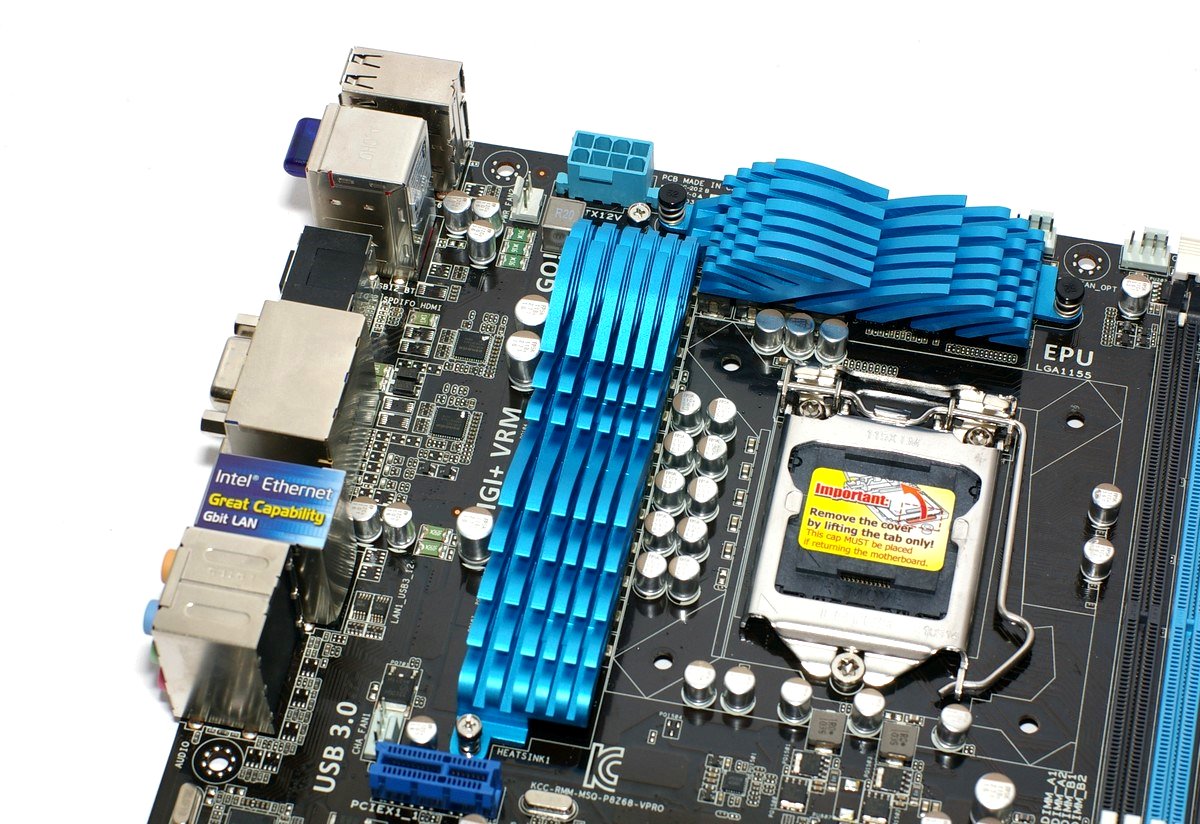

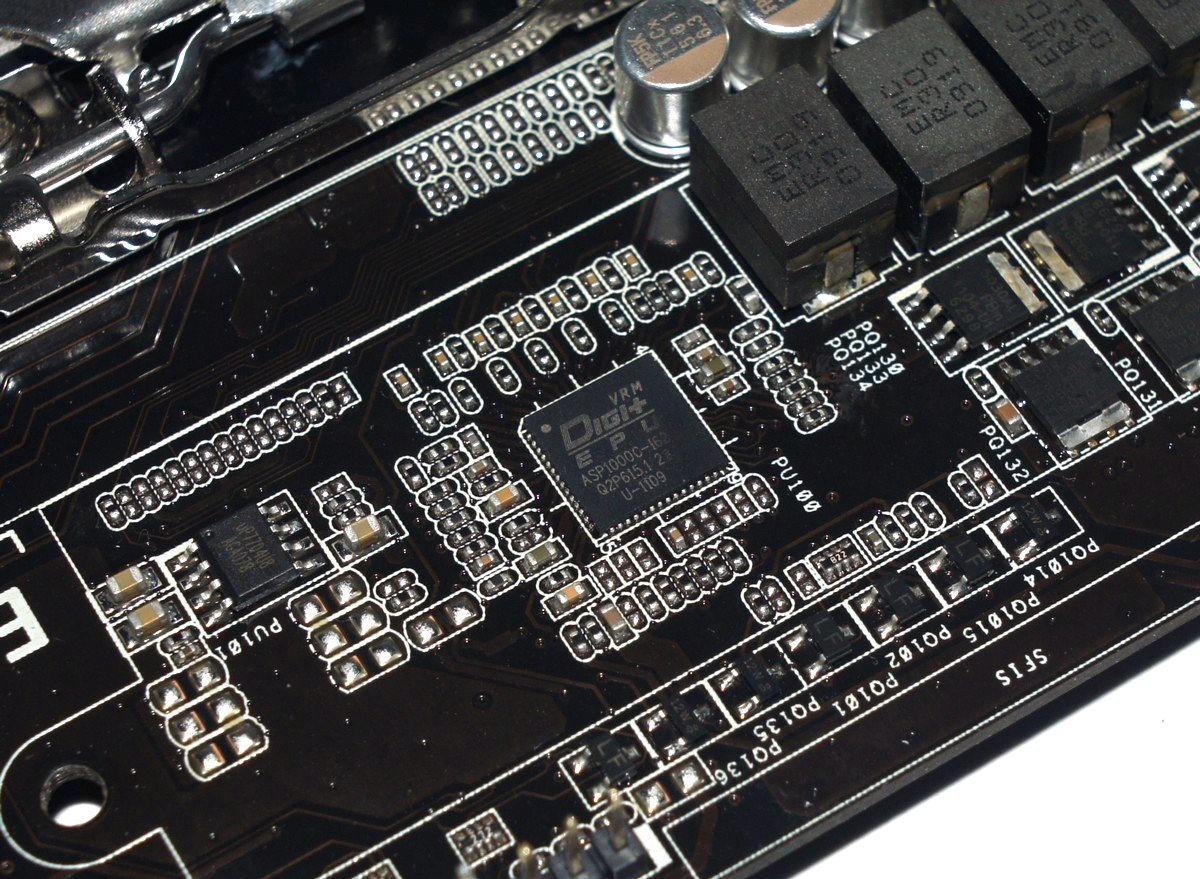

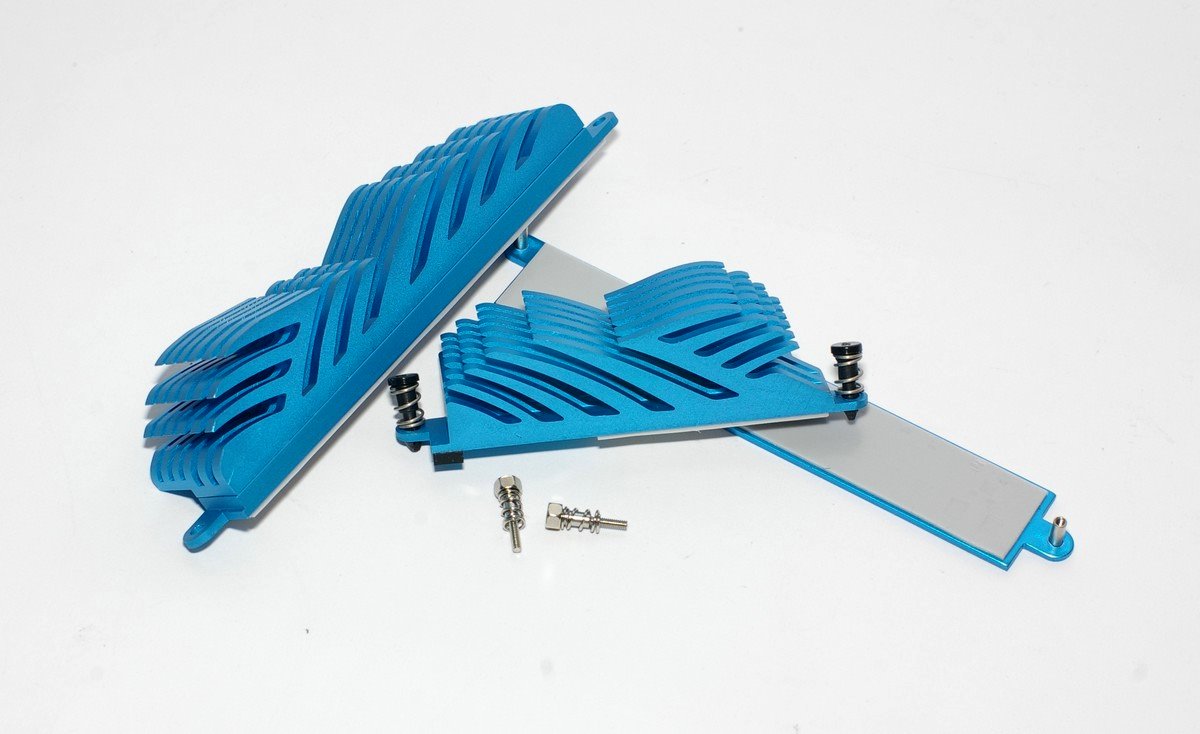

屬於12+2相設計的電源供應配置，主機板電容採用全固態電容，MOS區也加上熱導管散熱片加強散熱， CPU側 12V採用8PIN輸入及1組CPU PWM風扇端子。支援4DIMM的DDR3模組，電源採24PIN輸入。主機板介面卡區 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1436.JPG

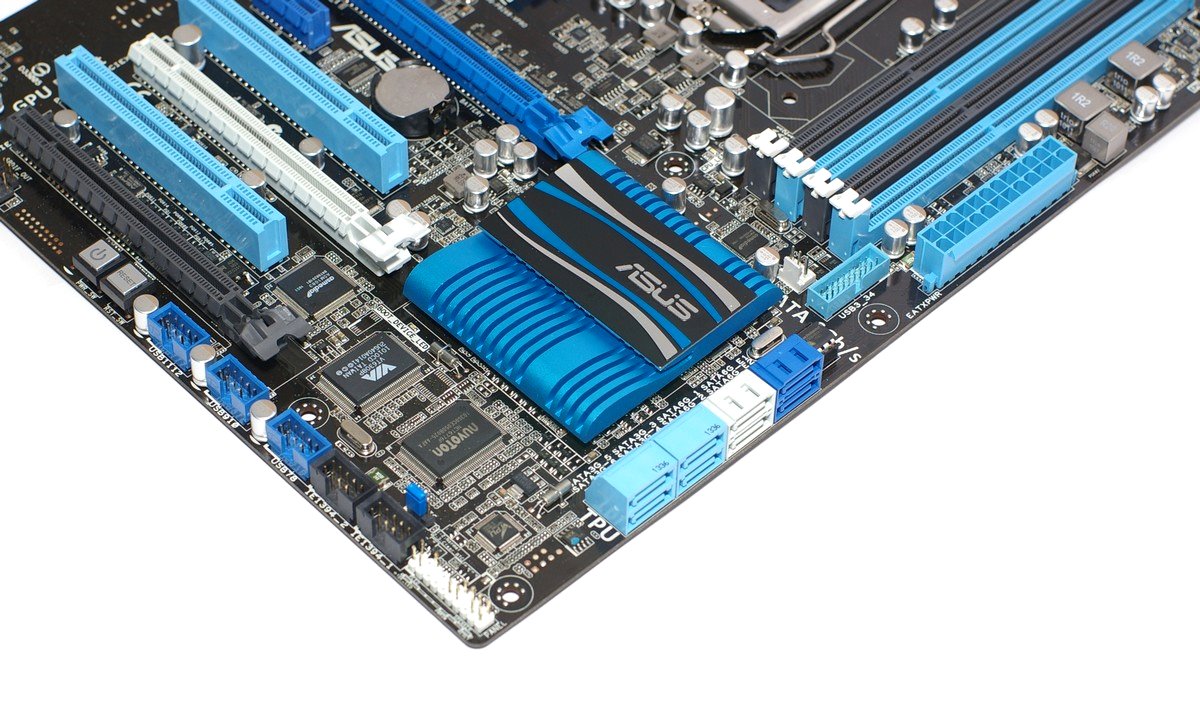

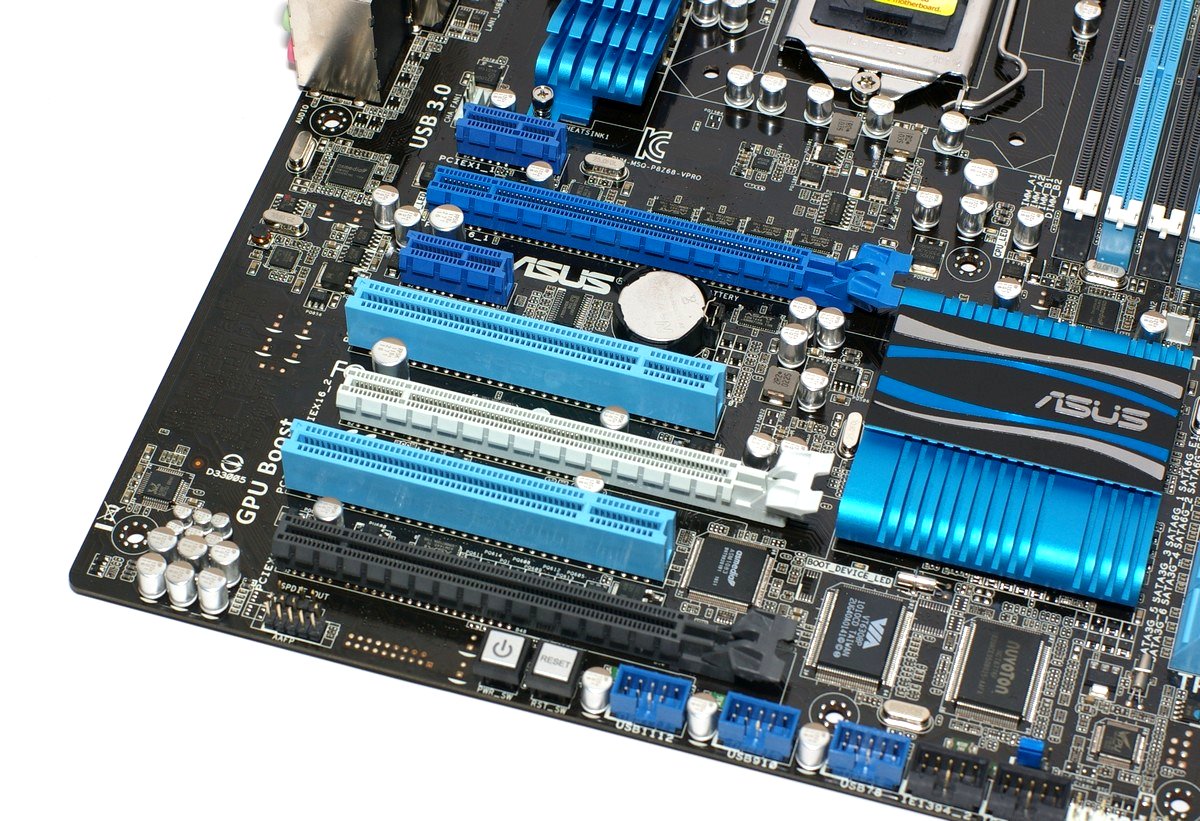

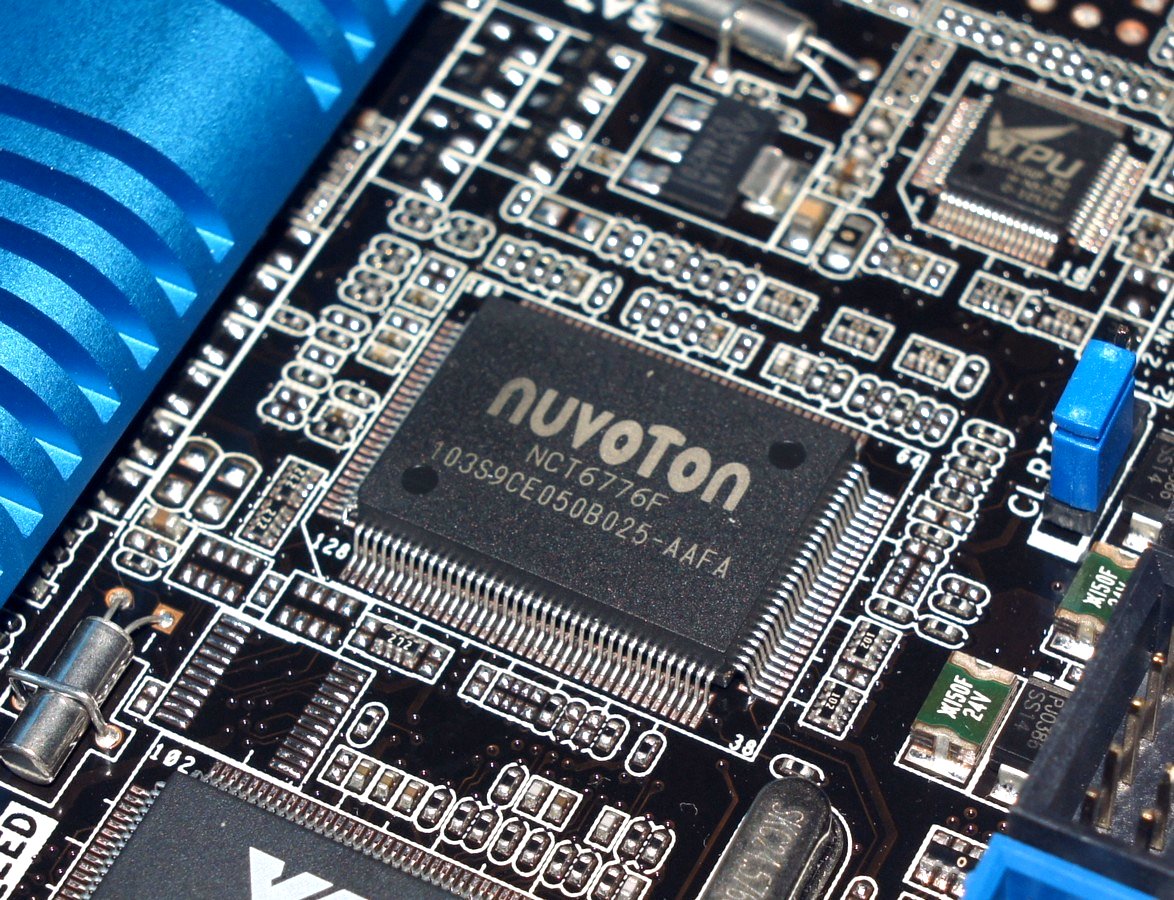

提供3組PCI-E 16X、2組PCI-E 1X、2組PCI，這樣配置對裝機使用者來說應該相當夠用，3 組 PCI-E x16插槽採用海豚式卡榫，安裝固定顯示卡時還算穩固。 IO裝置區 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1438.JPG

http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1440.JPG

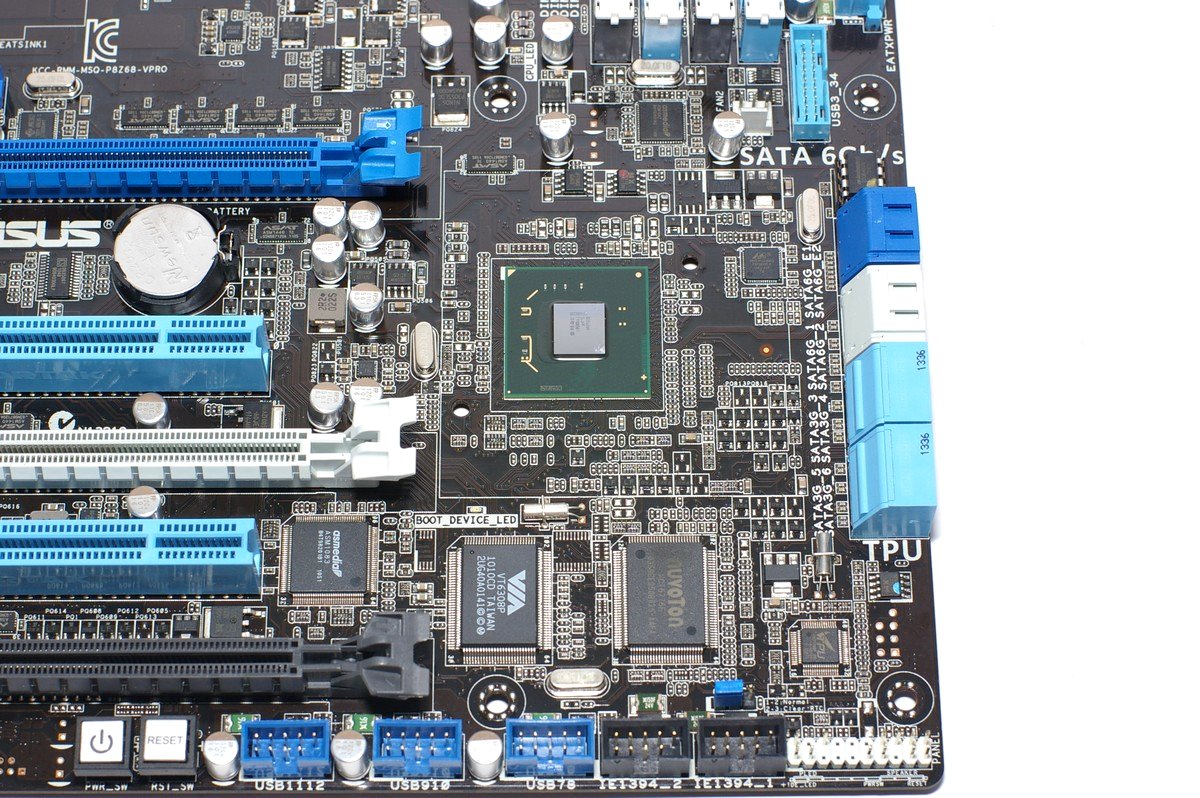

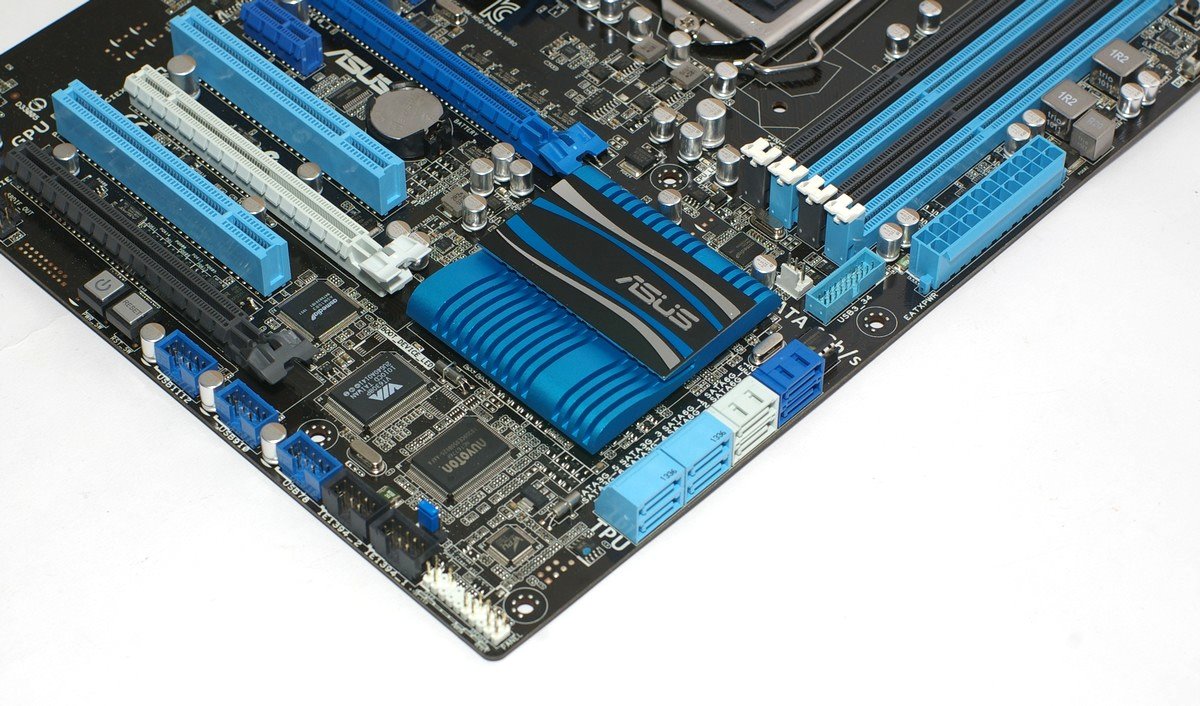

提供提供4組SATA3(2組原生)、4組SATA2、USB裝置總共可擴充至14組，面板前置端子亦放置於本區。另外也提供POWER開關、RESET開關及DEBUG燈號指示，相當貼心。前置USB3.0訊號連接埠 http://pic.xfastest.com/wingphoenix/MB/ASUS/P8Z68V-PRO/IMGP1439.JPG
