LINK : http://www.xfastest.com/viewthread.php?tid=57633&extra=page%3D1 今天還是要來分享一顆電源供應器… 來自台灣的ADATA, 威剛科技. 第一次遇見這顆電源供應器是在2010年的COMPUTEX上, 看的時候…完全呈現一個傻眼的狀態, 為什麼記憶體模組廠也要踏入這一塊市場呢… 看了前幾個月的顆粒市場…還是覺得他們似乎做對了 XD… 這次ADATA一共出了5顆電源供應器, 包含了HM-550W, HM-650W, HM-750W, HM-850W以及最大的HM-1200W, 全數都屬於模組化的設計, 也有80plus.org BRONZE的認證.至於代工廠的部分, 很簡單, 不需要多懷疑的就是CWT, 為什麼那顆肯定…因為往下看就知道了… 這次手中的是ADATA HM-850W BRONZE, 基本上推兩張GTX580 SLI是絕對沒什麼問題的, 畢竟非常少人每天都會來一下BURN TEST… 看一下外觀部分. 蜂鳥作為公司的C.I是從2010年1月份開始, 有別於過去的ADATA字樣, 希望給人一種迅速、靈巧、積極以及豐富多彩. 不過白色的外盒, 還真的不怕髒嗎… http://pic.xfastest.com/pertonas/HM850/1.jpg

規格部分看一下. 首先是三色LED來呈現目前使用的負載, 低負載下是綠色; 一般情況會是藍色; 而全速的條件下將會呈現紅色. 風扇部分是雙滾珠的設計, 搭配Cable Management(模組化設計), 並採用全日系電容. http://pic.xfastest.com/pertonas/HM850/2.jpg

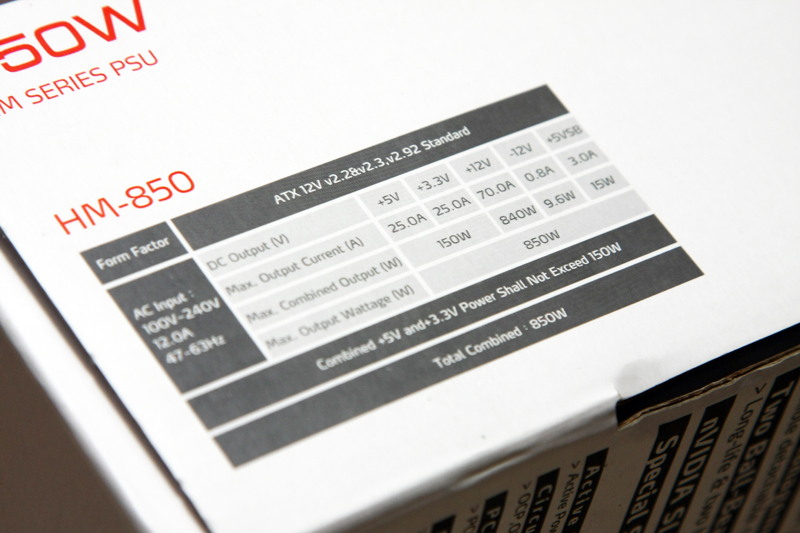

輸出部分, 單路+12V提供了70A的電流, 可以提供840W的最大輸出. http://pic.xfastest.com/pertonas/HM850/4.jpg

線材部分EPS 8 PIN 有2組、PCI-E 4組皆為6+2的設計、SATA接頭有6組, 大4PIN則有5組 , 供11條線. http://pic.xfastest.com/pertonas/HM850/3jpg 線材包的部分, 就不一一拆解了, 就跟CWT代工的類似. http://pic.xfastest.com/pertonas/HM850/5.jpg

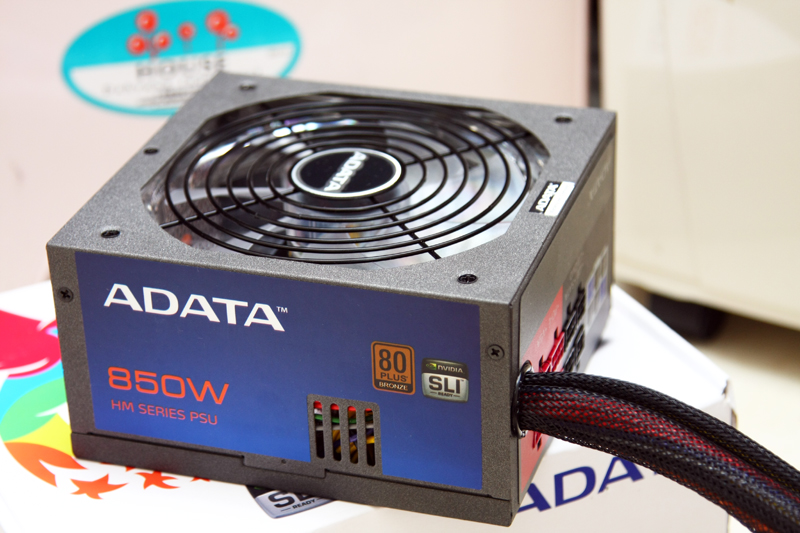

ADATA HM-850W, 側邊開了一個散熱孔… http://pic.xfastest.com/pertonas/HM850/6.jpg

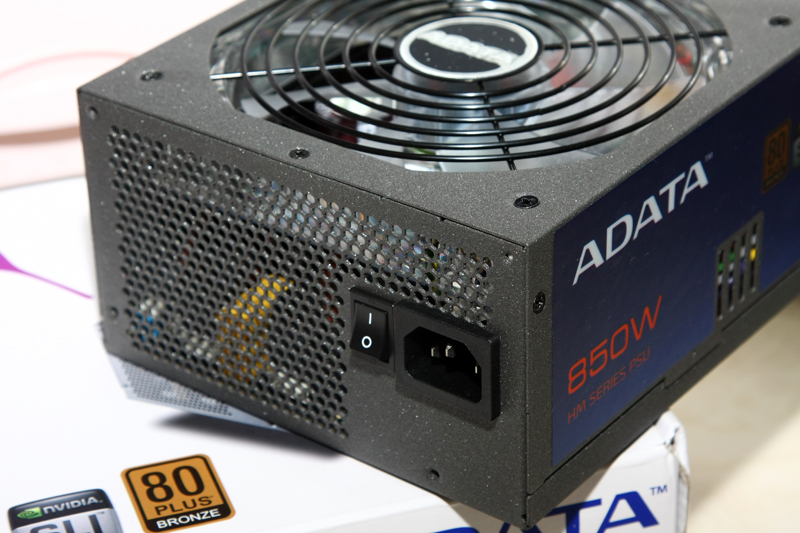

蜂巢狀的散熱孔, 加上A.P.F.C的電源設計, 能夠讓你電腦搬出國的時候, 不用擔心電壓變化的問題. http://pic.xfastest.com/pertonas/HM850/8.jpg

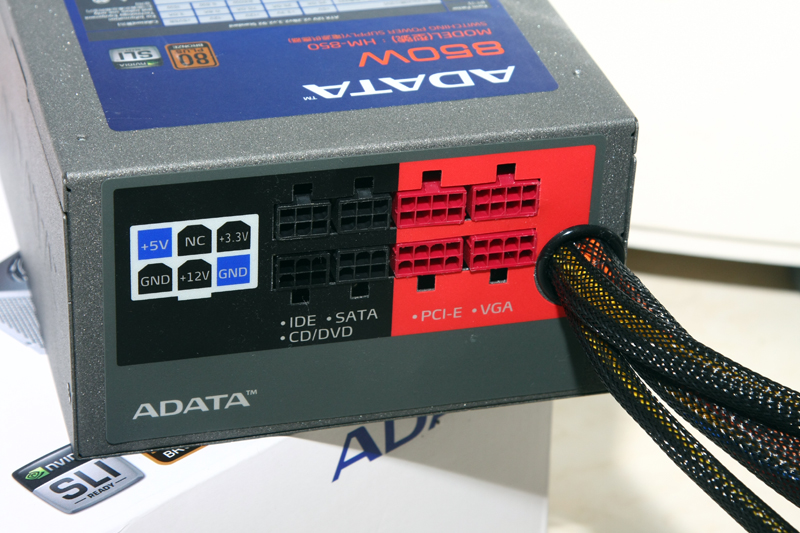

模組化的接頭, 但是EPS 8PIN以及24PIN部分還是直接從輸出端拉出, 而不用透過模組板. http://pic.xfastest.com/pertonas/HM850/7.jpg

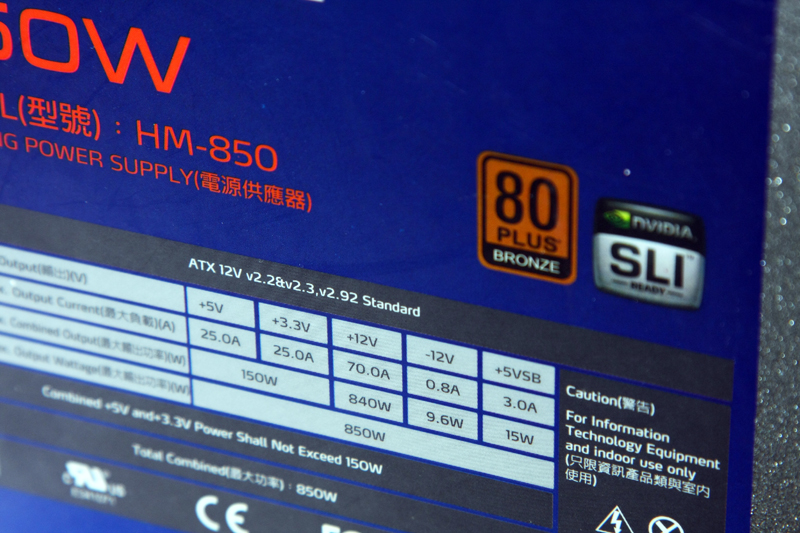

規格部分. http://pic.xfastest.com/pertonas/HM850/9.jpg

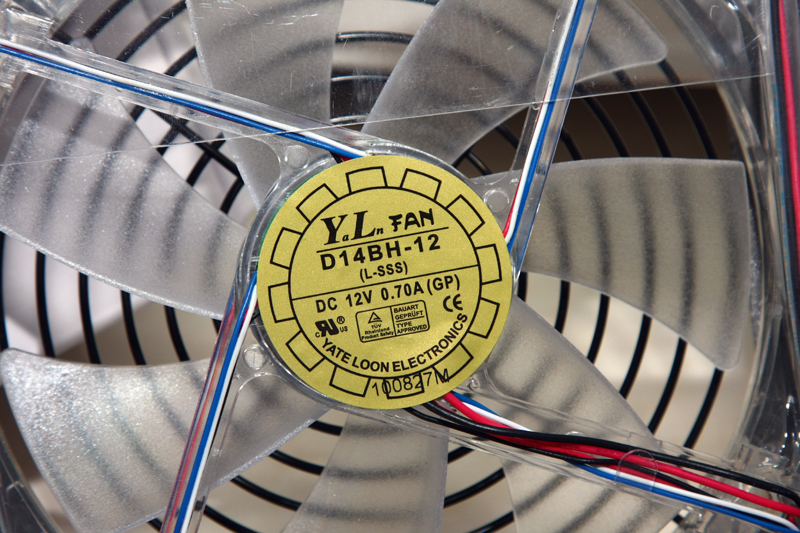

來拆解看看ADATA HM-850W BRONZE. 風扇 – YALN FAN D14BH-12, 14CM三色LED風扇 http://pic.xfastest.com/pertonas/HM850/10.jpg

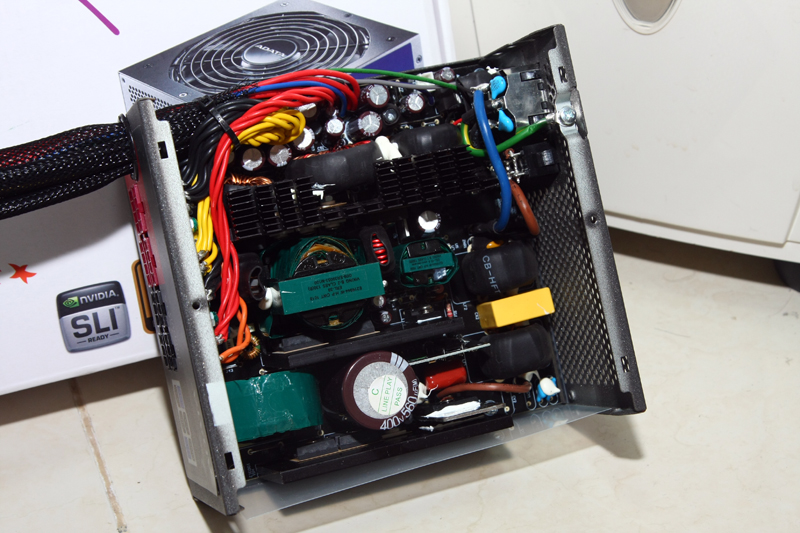

內部架構, 大概應該很清楚來自那一家的工廠, 還不清楚的話…看下一張XD. http://pic.xfastest.com/pertonas/HM850/11.jpg

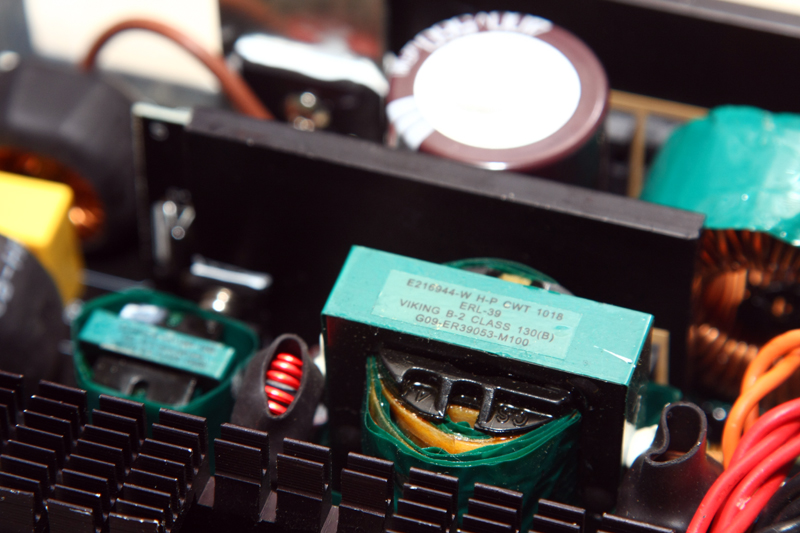

變壓器部分, 上面印得很清楚. http://pic.xfastest.com/pertonas/HM850/14.jpg

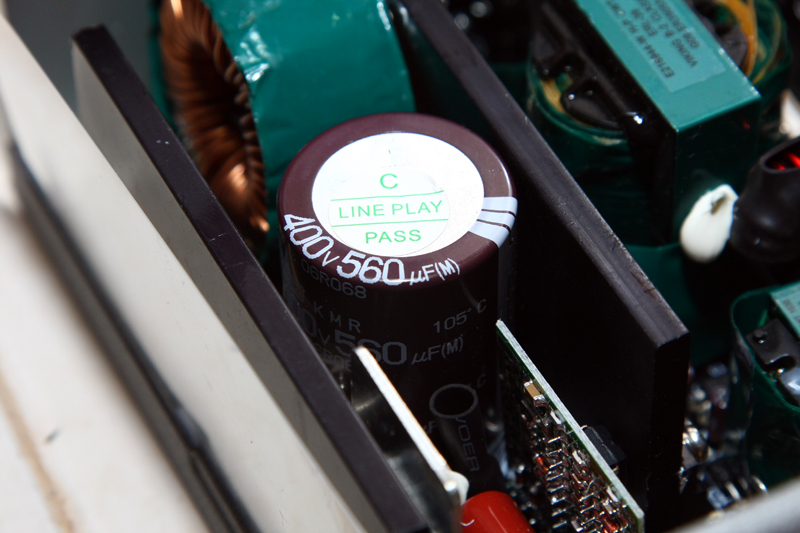

主電容 – Nippon Chemi-con KMR系列 400V 560uf http://pic.xfastest.com/pertonas/HM850/12.jpg

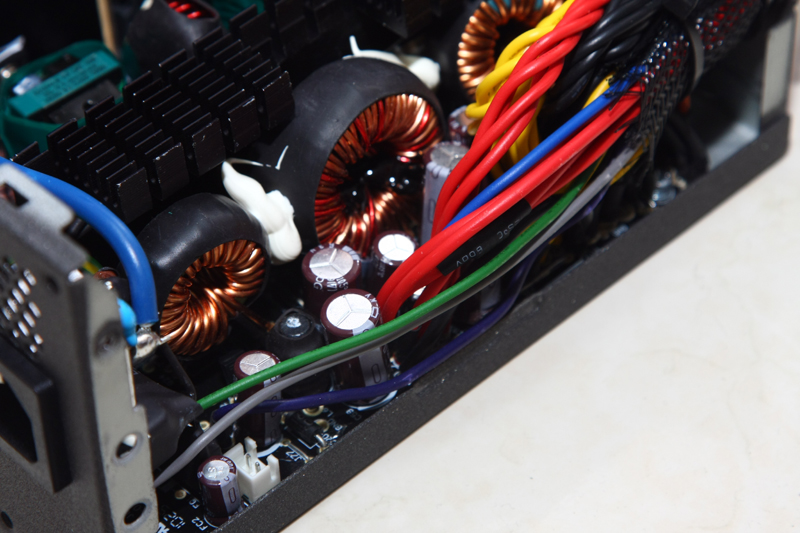

輸出端部分則是KZE系列的NIPPON CHEMI-con. 全面採用全日系電容, 並沒發現其他廠牌的電容出現在裡面. http://pic.xfastest.com/pertonas/HM850/13.jpg

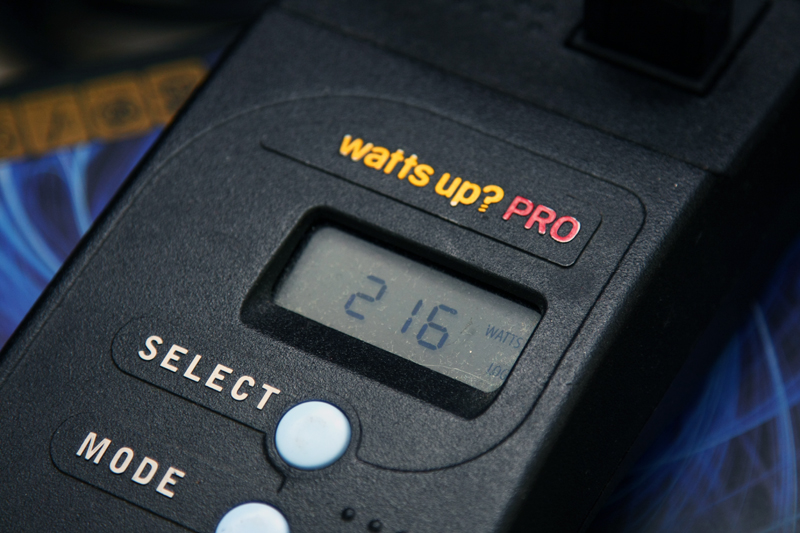

輸出部分, 還是簡單的用OCCT來看一下12V的輸出表現. 但是必須先說明, OCCT的參考數據並不太精確, 也就是說參考價值不高, 所以各位看看就好. 測試配備如下 INTEL CORE i7 920 ASUS SABERTOOTH X58 AVEXIR DDR3 2000 2G X 3 ASUS ENGTX580 ADATA S596 TURBO 128GB ADATA HM-850W 待機部分. http://pic.xfastest.com/pertonas/HM850/idle.jpg

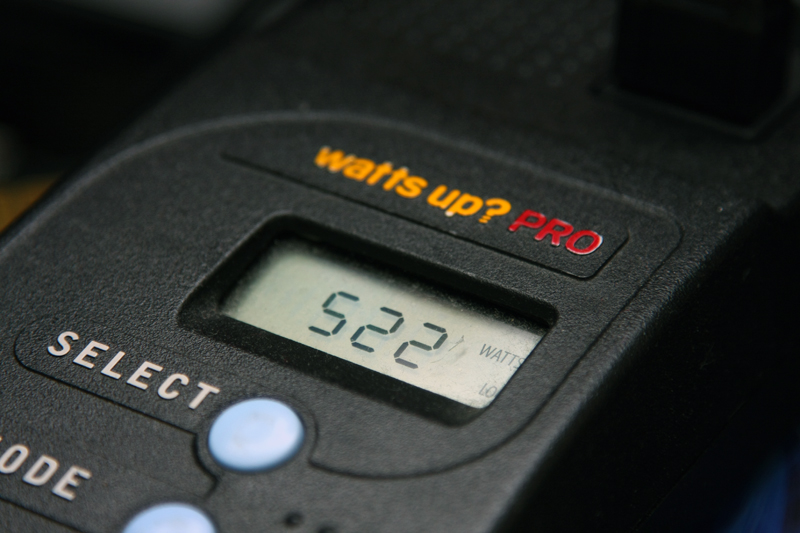

OCCT滿載的情況下. http://pic.xfastest.com/pertonas/HM850/full.jpg

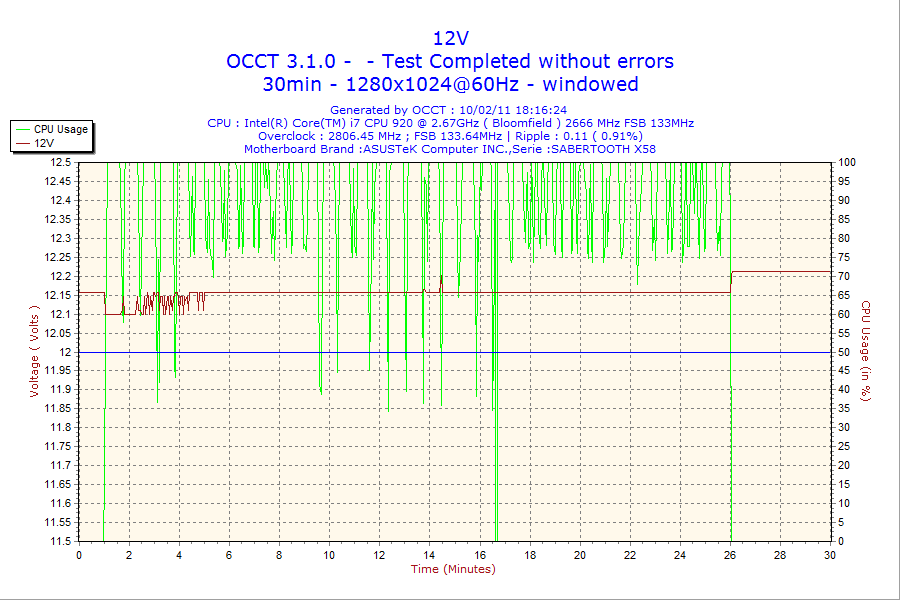

12V的數據圖. 參考就好….不要太CARE這個圖…. http://pic.xfastest.com/pertonas/HM850/12V.png

3V http://pic.xfastest.com/pertonas/HM850/3.png

ADATA跨入電源供應器的第一個產品線, 僅針對產品提供三年保固, 說句實在話, 這是否會太少了一些…一般而言, 同級的銅牌都提供了5年保固, 威剛科技或許可以考慮將保固期延長. 用料跟架構部分, 真的就你用什麼我就用什麼…沒什麼特別的. 以850W來看, 算是中規中矩的產品, 希望威剛科技接下來能夠推出更多讓人驚艷的產品. 針對ADATA HM-850W的簡單測試分享到這裡告一個段落, 謝謝收看. -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 220.136.186.46

→
