[開箱]12v大電流模組化 Toughpower XT 575W

看板PC_Shopping (個人電腦購買)作者yyyflyji (yyyflyji)時間15年前 (2010/09/28 13:32)推噓0(0推 0噓 6→)

留言6則, 6人參與討論串1/1

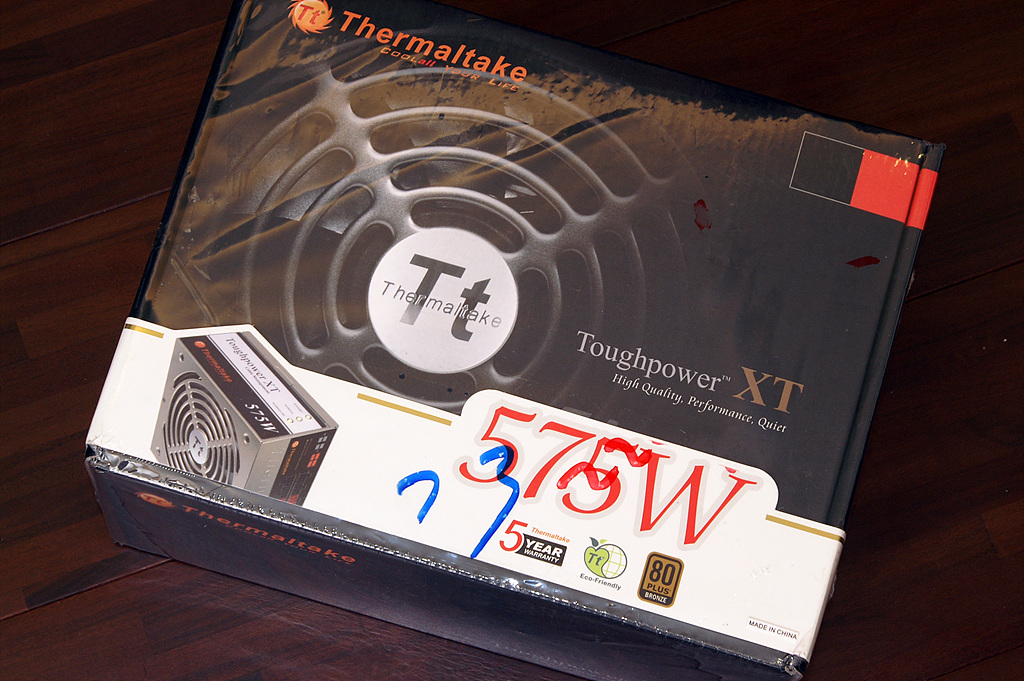

電源供應器，現在好像又回到以前單路12V的時代！ 575W的12V卻高達48A=576W這是什麼回事? 原來... 好讀版: http://www.xfastest.com/viewthread.php?tid=51246&page=1&extra=#pid263397 http://pic.xfastest.com/yyy/tt/TXT575/01.jpg

機殼跟POWER本來便是不分家，在介紹機殼方面推出了高ＣＰ的V3 V4以後，低階部分為 Litepower，而這次介紹的算是Thermaltake中階電源中的旗艦產品Toughpower XT。 Toughpower XT總共有575W、675W、775W這三款。本次介紹的是575Ｗ原廠的影片 http://www.youtube.com/watch?v=gJNMbje0nrI&feature=player_embedded

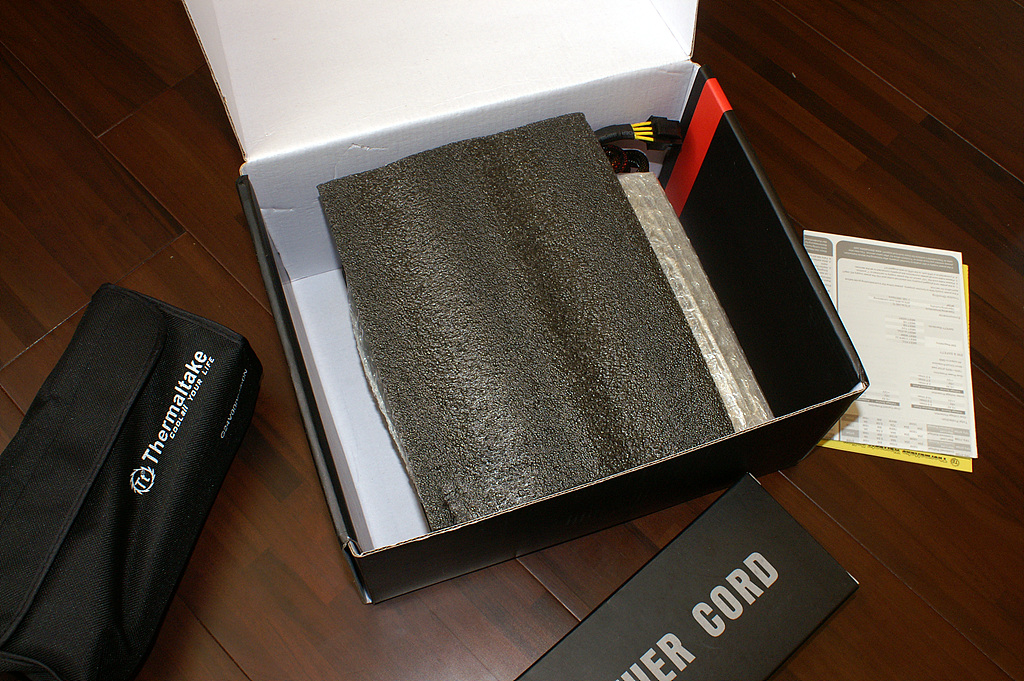

包裝看到Thermaltake對於Toughpower XT的重視程度，本身除了泡棉袋以外上下還用上了厚厚的高密度泡棉材質做保護，當然保證卡以及說明書也附加在內，如同Thermaltake一貫的風格，一張白一張黃＝＞白色的標示配件、黃色的標示保固年限跟條件。 http://pic.xfastest.com/yyy/tt/TXT575/02.jpg

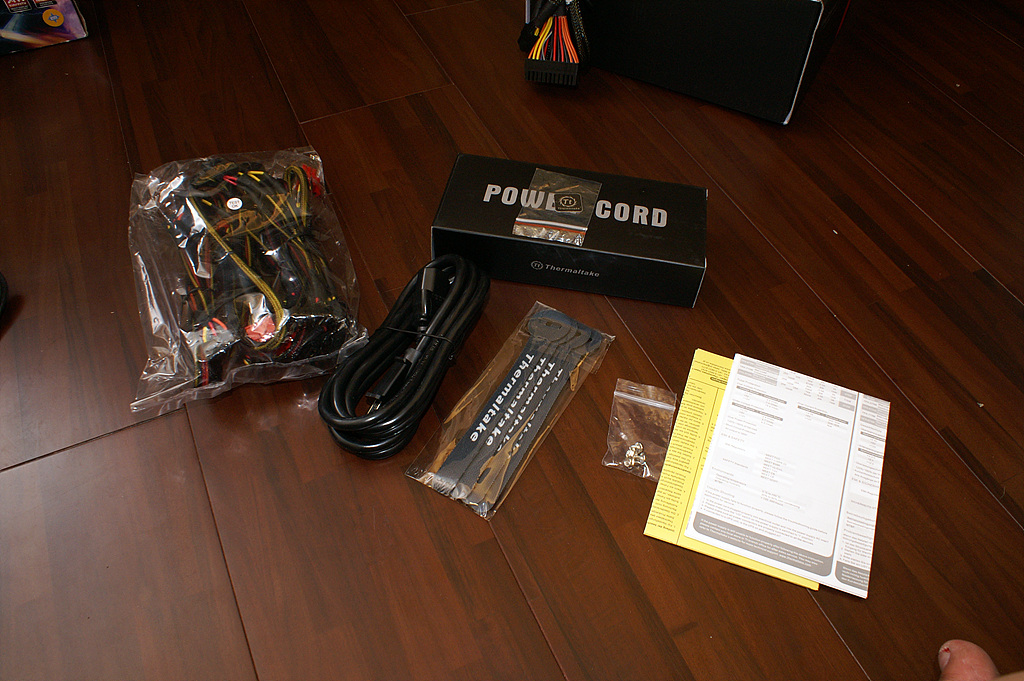

而在歸類上屬於Thermaltake 中高階的 Toughpower XT是一款12V大電流的半模組化POWER 。而線材有另外提供一包收納袋收納。收納袋的邊緣採用包覆式車邊。575W 12V高達48A = 576W。天啊～比總輸出瓦數還大。註１線材的部分包括： POWER本體： 24PIN 4+4PIN 8PIN各一模組化線材包過： PCI-E 6+2PIN *1 PCI-E 6PIN *1 3組大4PIN *1 3組大4PIN+1組小4PIN *1 3組 SATA *2 還算是豐富，但是在使用上的選擇似乎是少了一點！也希望由POWER本體接出來的線材能夠在包含一對一的SATA線材，作為硬碟專用線也不錯。當然線材使用的部分還算是完整。 http://pic.xfastest.com/yyy/tt/TXT575/03.jpg

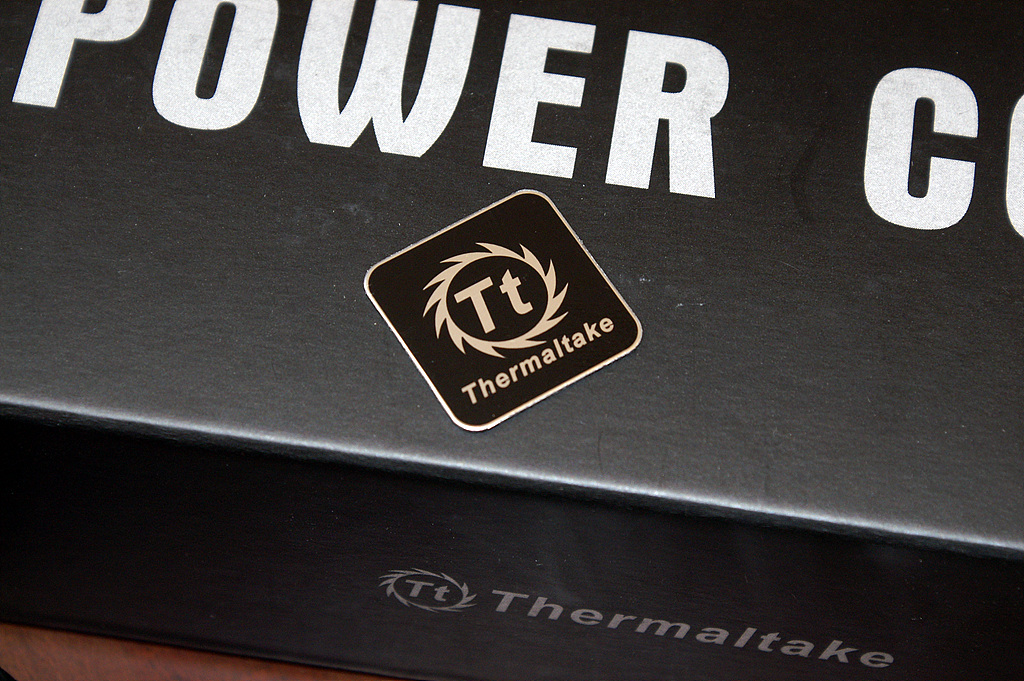

附送的貼紙可以滿足愛炫耀人士，貼紙採用鋁，高質感的印刷。 http://pic.xfastest.com/yyy/tt/TXT575/04.jpg

側面還有電源狀態運作指示燈，方便初步診斷，並且加入風扇延時關閉設備，在電源關閉後風扇持續運作15~30秒，協助散走電源內餘熱，提升零組件長期使用壽命。 STANDYBY=>+５VSB正常輸出"綠色"，異常"不亮" PGSIGNAL=>電源正常輸出"綠色"，電源輸出異常"紅色" TEMPERATURE=>溫度正常無過高"綠色"，內部溫度過高"紅色" http://pic.xfastest.com/yyy/tt/TXT575/05.jpg

風扇護網與外殼一體成型，圓角架構，風阻似乎會比較大，但是因為80+銅牌，本身電源供應器的廢熱也不多，中央處有Tt商標圓牌。這個樣子的進風量也不大，因為本身效率夠高廢熱並不多？ http://pic.xfastest.com/yyy/tt/TXT575/06.jpg

在電源模組的供應上有清楚的列出，接頭的位置跟供電！不過可以注意到的575W所附送的顯示卡連接線只有一個8PING跟一個6PING，在使用上似乎不太足夠SLI跟CF所使用。（背板預留給顯示卡的還有兩個孔位） http://pic.xfastest.com/yyy/tt/TXT575/08.jpg

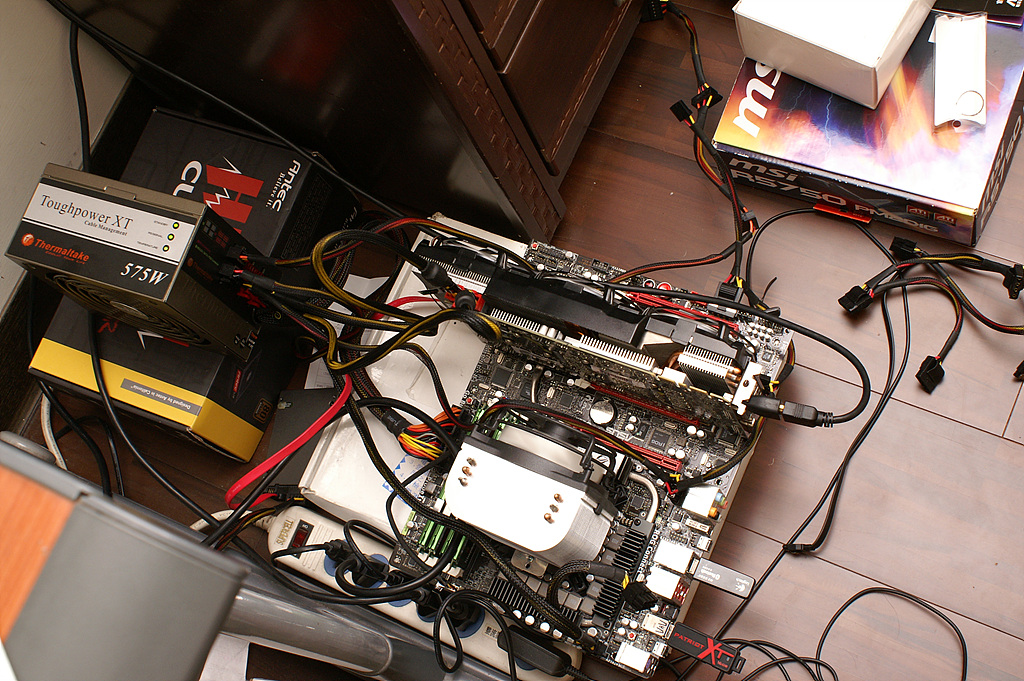

Thermaltake Toughpower XT 575W在電源供應器上算是一款中大瓦數的電源供應器，查詢資料後發現在架構上採用DC TO DC的設計方式，這優點是在12V可以更穩定效率更高；當然前段同步整流的這做法基本上在電信品質上便不會有太大的落差。當然，同步整流的 5V 3.3V的電流很難做到大Ｗ數，但是也幸好現在的電腦3.3V 5V的使用量都比較小，通常都吃12V。0A輸出也可以。測試架構上使用： CPU INTEL i7-760 MB ASUS M3E RAM KINGSTON LOVO DDR3-1600 2GB*4 VGA LANTIC 470 http://pic.xfastest.com/yyy/tt/TXT575/test/P.jpg

測試軟體使用OCCT 跑 POWER選項：處理器使用率：在顯示卡load全載時，處理器使用幅度上下跳動使耗電量有變化。可以看到處理器使用率上下跳動。 http://pic.xfastest.com/yyy/tt/TXT575/test/cpu.jpg

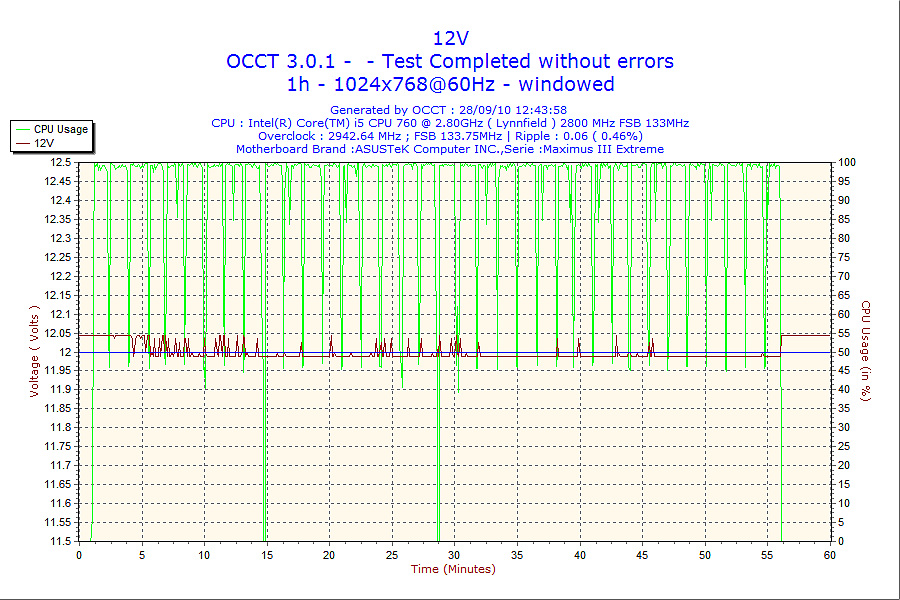

12v電壓，可以看到處理器使用率上下跳動下，也不影響12v的輸出。 http://pic.xfastest.com/yyy/tt/TXT575/test/v12.jpg

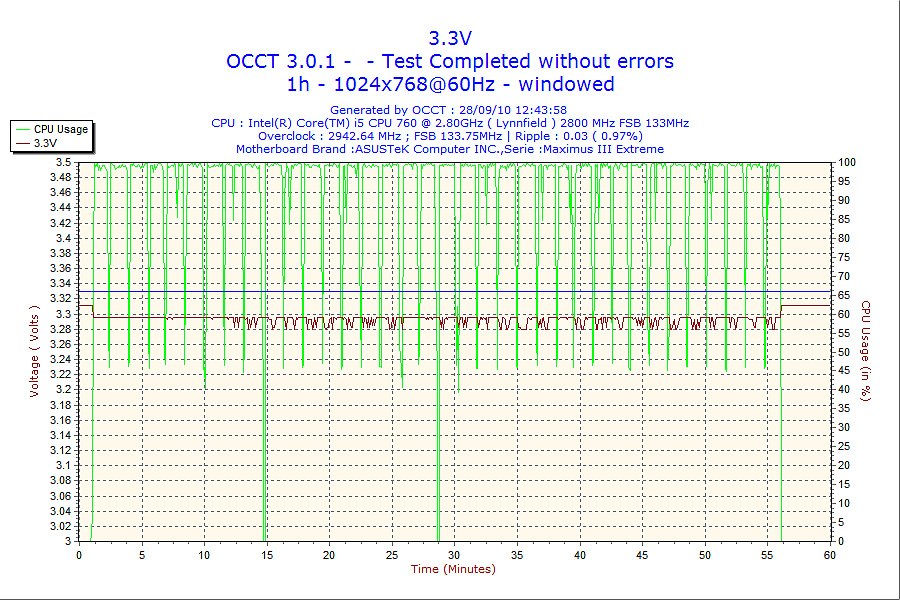

3.3v的電壓部分，也不理會cpu使用率的上下跳動。 http://pic.xfastest.com/yyy/tt/TXT575/test/v3.jpg

處理器電壓部分。 http://pic.xfastest.com/yyy/tt/TXT575/test/vcpu.jpg

在使用方面Toughpower XT 575W算得上是好用的電源供應器，雖然進風口的開口率只有 50%，但是整個測試過程安靜穩定低溫，測試電壓的數據部分，個人測試了三次，總是會出現一段段的水平線，以M3E這張板子偵測器的靈敏度來說，一開始我以為是主機板內建的偵測器壞了。CPU跟顯示卡的使用率，在我的設備中竟然不影響12V跟3.3V的電壓輸出表現，這點是讓人意外的高興跟驚喜。註１：因為DC TO DC是把90~240V的交流電轉換成12V的直流電，而5V跟3.3V是透過子版看需要多少再由12V轉換過來，所以單純以12V輸出能力來看的確是需要大於575W(因為有耗損)。而 DCTODC算是中高階的設計。 -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 124.109.119.151 ※ 編輯: yyyflyji 來自: 124.109.119.151 (09/28 13:33)

→
