[開箱] Tt 曜越 Elements V nVIDIA限定版機殼
小心閃到腰好讀版
http://www.xfastest.com/viewthread.php?tid=58065&fromuid=38227
==============================================================================
高階主機使用的機殼，除了機身穩固的必要性之外，最重要的當然是散熱性
目前主機內兩大發熱元件~CPU與GPU，在高階機種散發出的熱量可說不容小覷
尤其GPU在視覺運算上更扮演著不可或缺的角色，
一台專門處理影像或是遊戲的電腦有著兩張顯示卡都不為過
比較困擾的通常是GPU帶來的發熱量往往比CPU還要高，更何況多張顯示卡
Thermaltake特別針對高階使用者推出Elements V nVIDIA限定版機殼，
特別強調顯示卡專用散熱設計
讓我們來看看這款機殼的特殊功能吧!

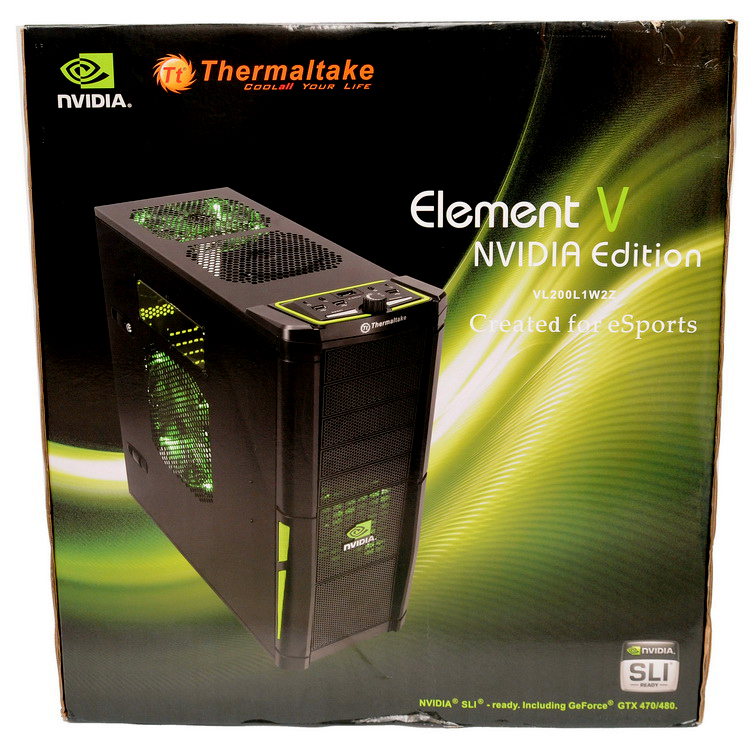

包裝外箱
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-01.jpg
非常有主題性的設計，直接代入nVIDIA Logo的主題色
合作Logo
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-03.jpg

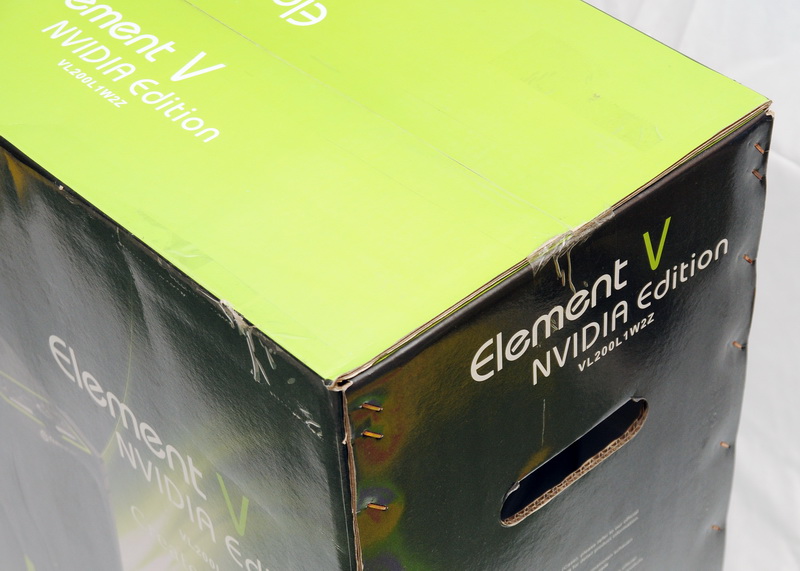

進階版 VL200L1W2Z
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-02.jpg
這款是有特異功能的!!

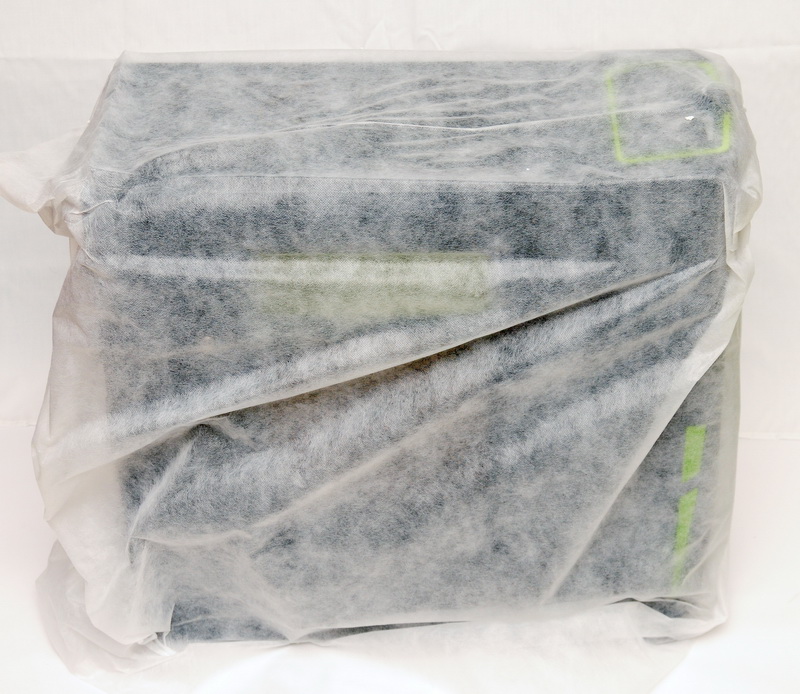

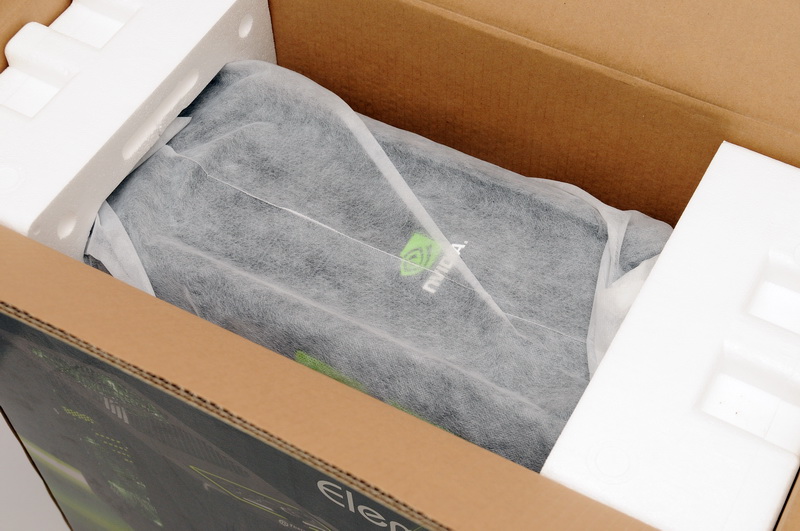

開箱!!
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-04.jpg
真的很重，搬運的時候要小心別閃到腰

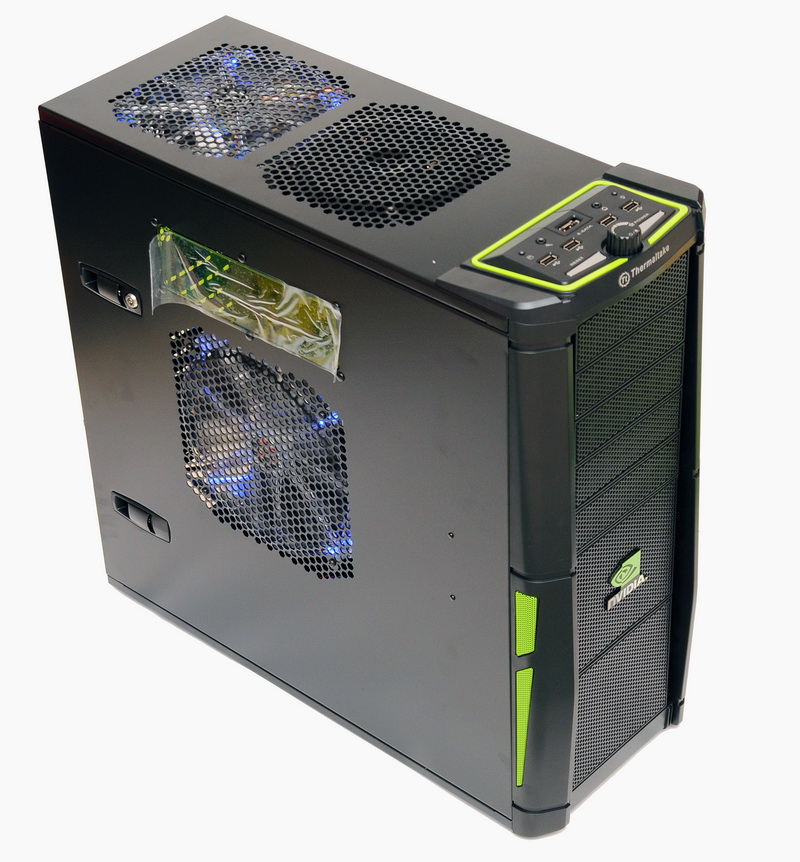

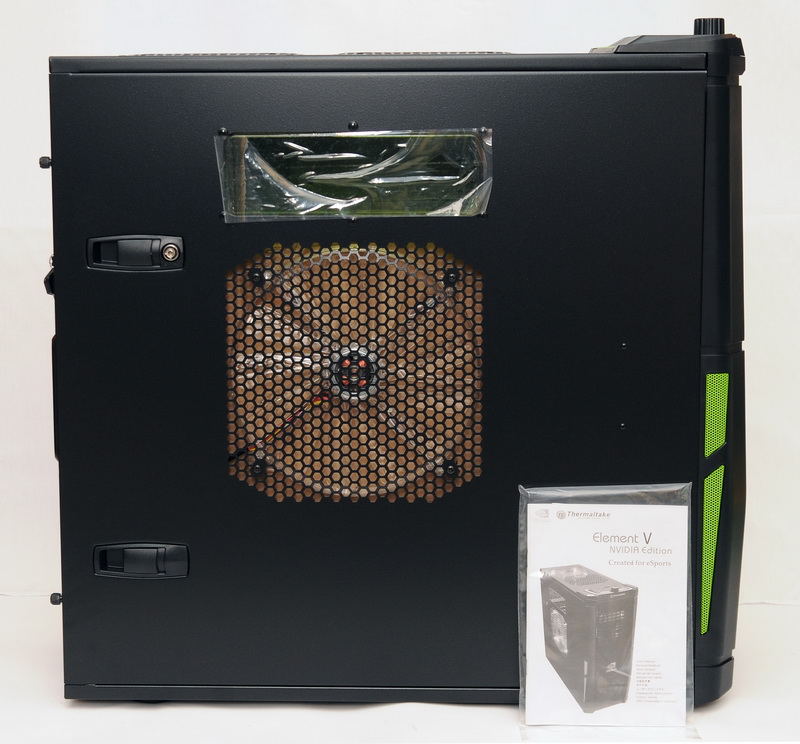

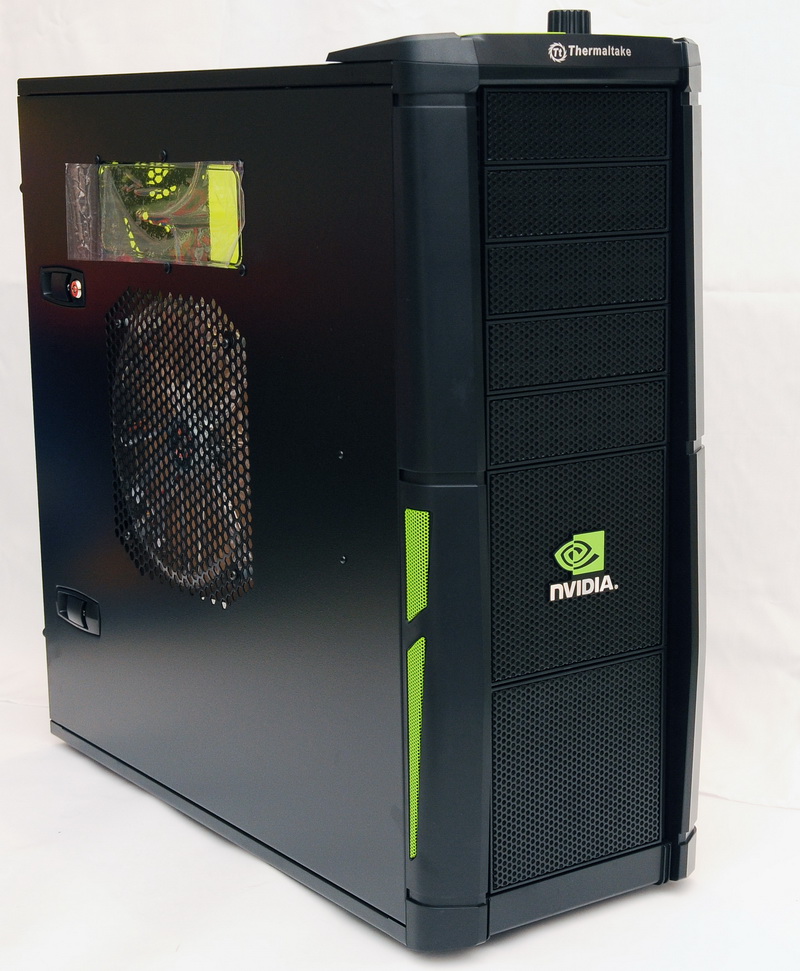

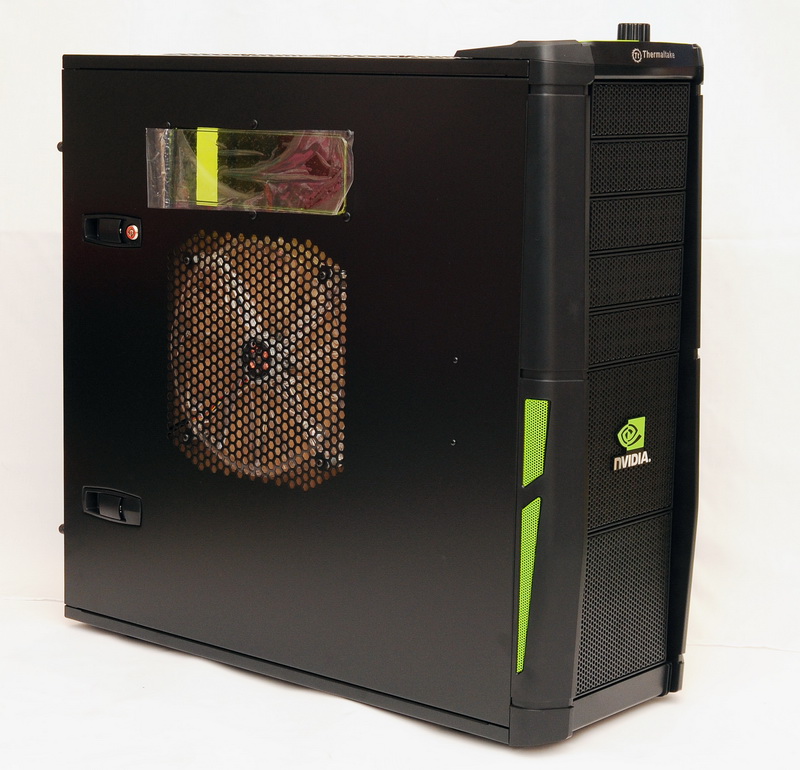

機身全貌
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-09.jpg
中央簍空處裝設23cm進氣風扇，上方有綠色透明壓克力觀景窗，靠後端有省力開關

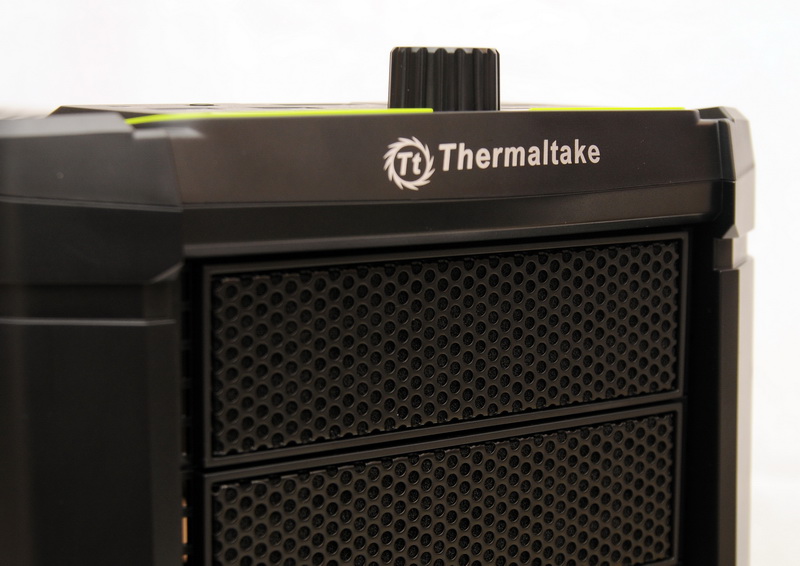

機身正面頂端有著醒目的Thermaltake Logo
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-10.jpg

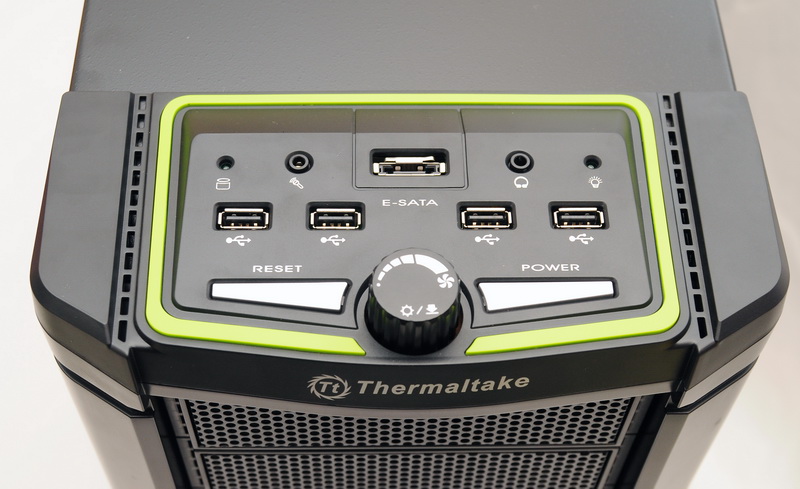

電源/硬碟指示燈、耳機/麥克風插孔、e-SATA插孔、4個USB 2.0插孔、開關/重置按鈕、
風扇控制按鈕

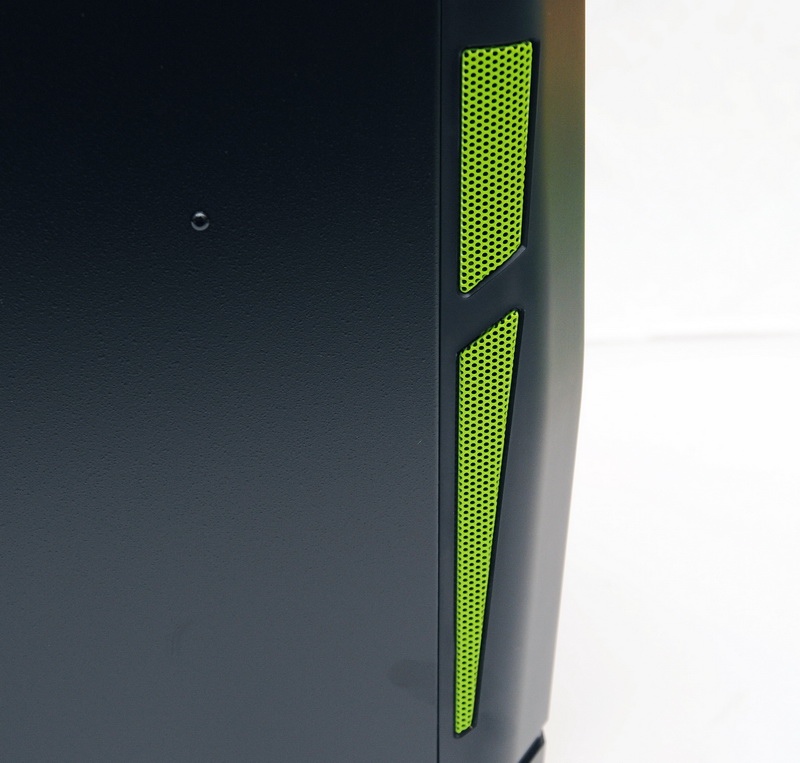

前面板側邊通風孔
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-12.jpg
綠色的鐵網增添主題感

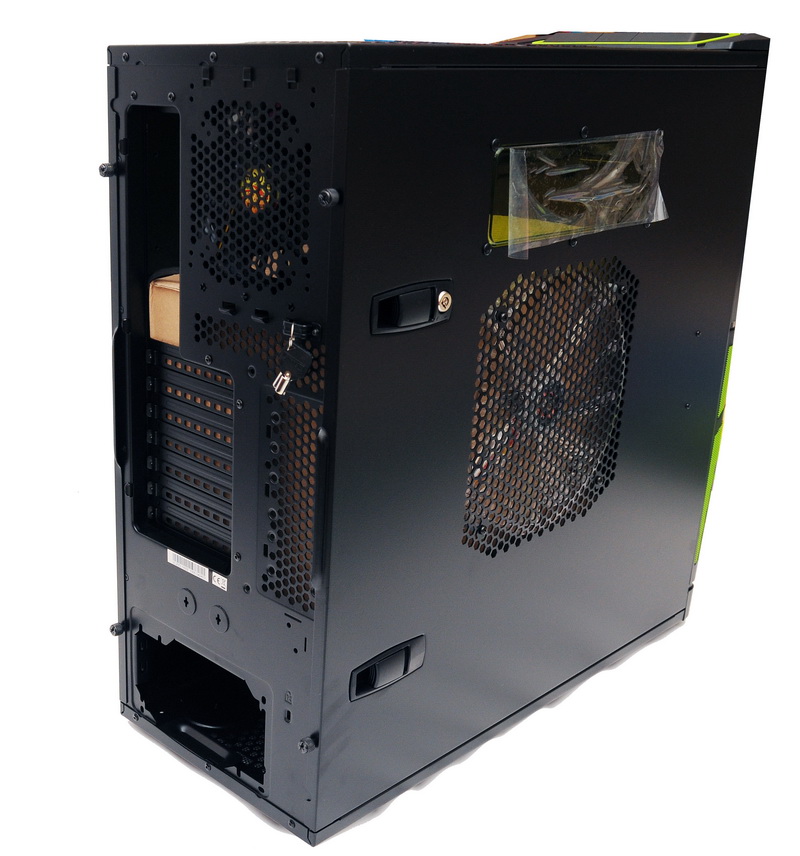

後端I/O處
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-13.jpg
下置式PSU設計，12cm排風扇

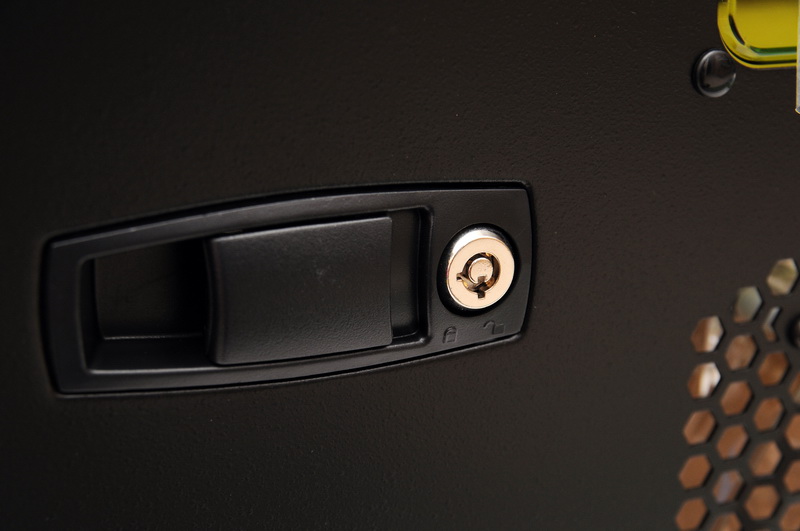

側板輕鬆開關!
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-14.jpg
還有鎖頭設計，可以防止被莫名其妙的人亂開

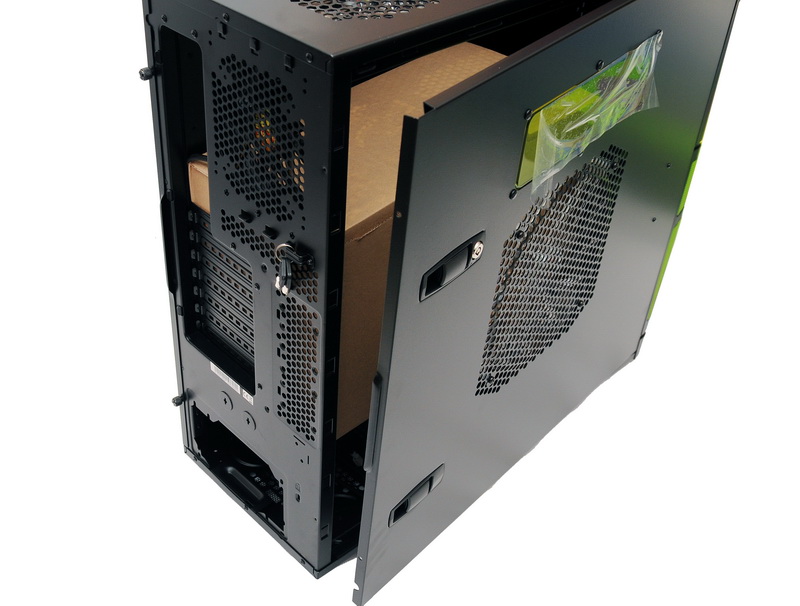

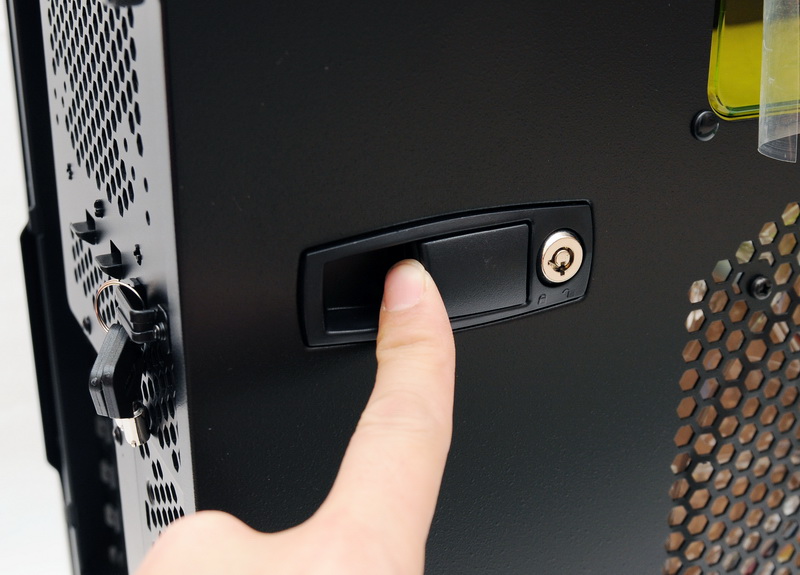

想開側板的時候輕輕退一下就可以打開了
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-15.jpg

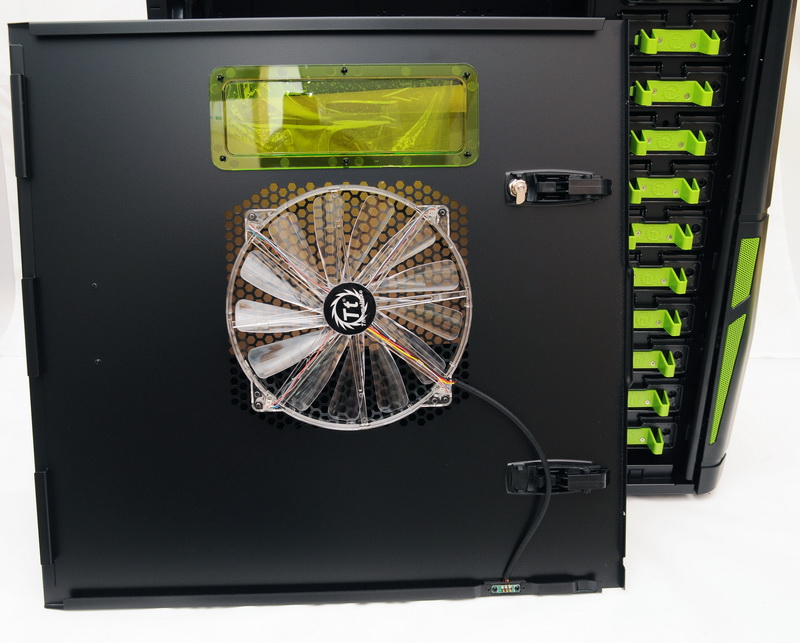

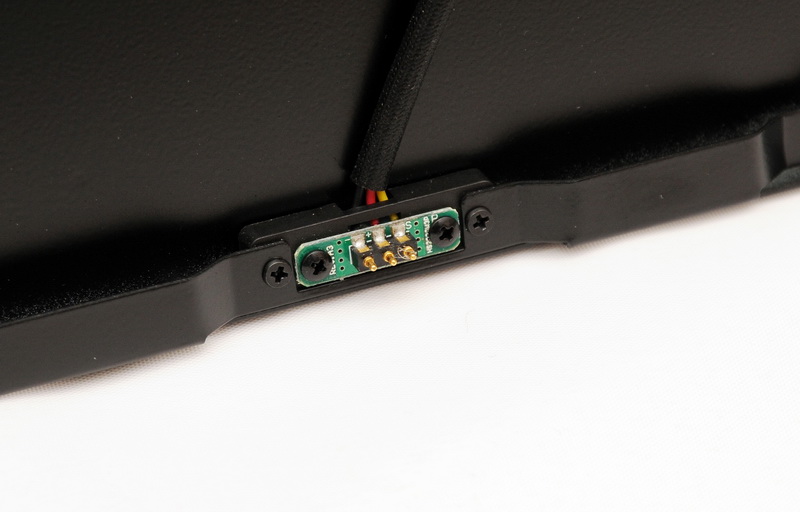

23cm的風扇電源線並不是直接拉出來，而是坐在側板上有接點
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-18.jpg
安全性裝置，防止打開側板時風扇還在運轉傷人，
也不用煩惱拿下側板前還要先把電源線拆除
機身主體風扇電源接點
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-19.jpg

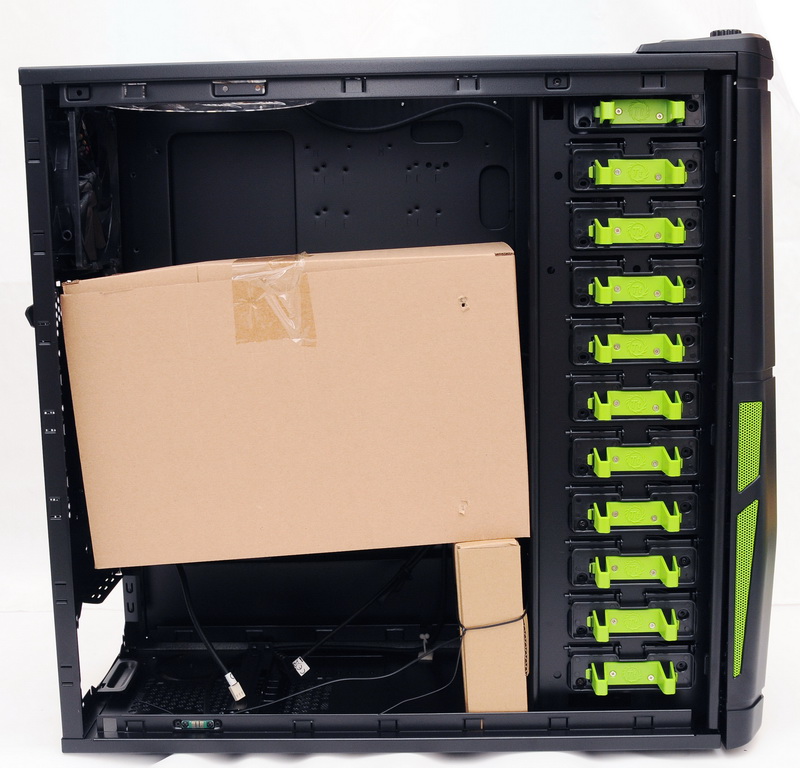

這啥?!原來是配件...會不會太大箱了一點
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-20.jpg

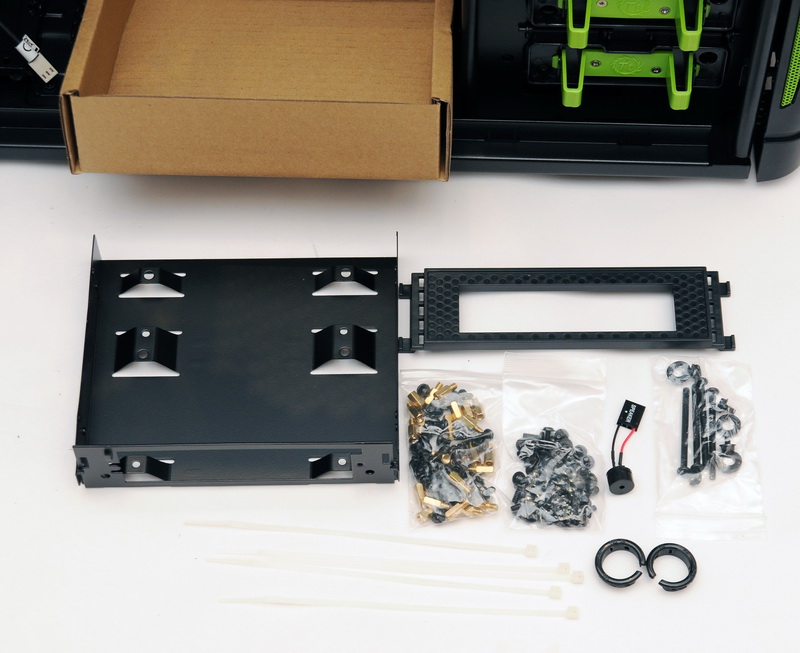

5.25"轉3.5"轉接架、外露3.5"面板、螺絲、蜂鳴器、水冷孔保護圈、束線帶

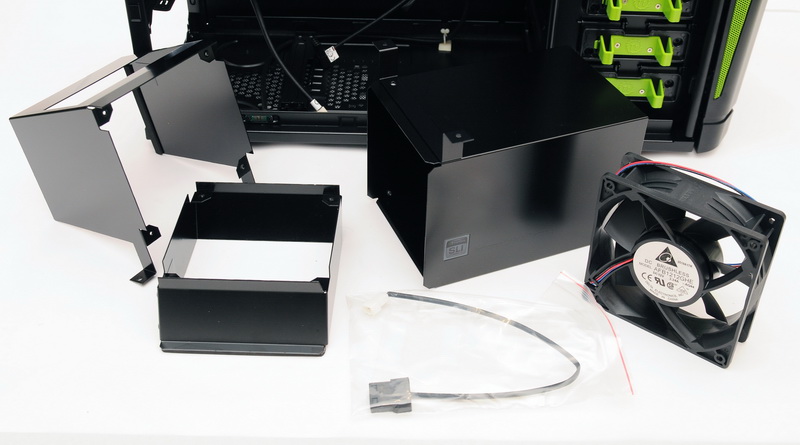

大箱配件
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-22.jpg
這次ElementsV NVIDIA特別版的重點--顯卡專用導風配件組

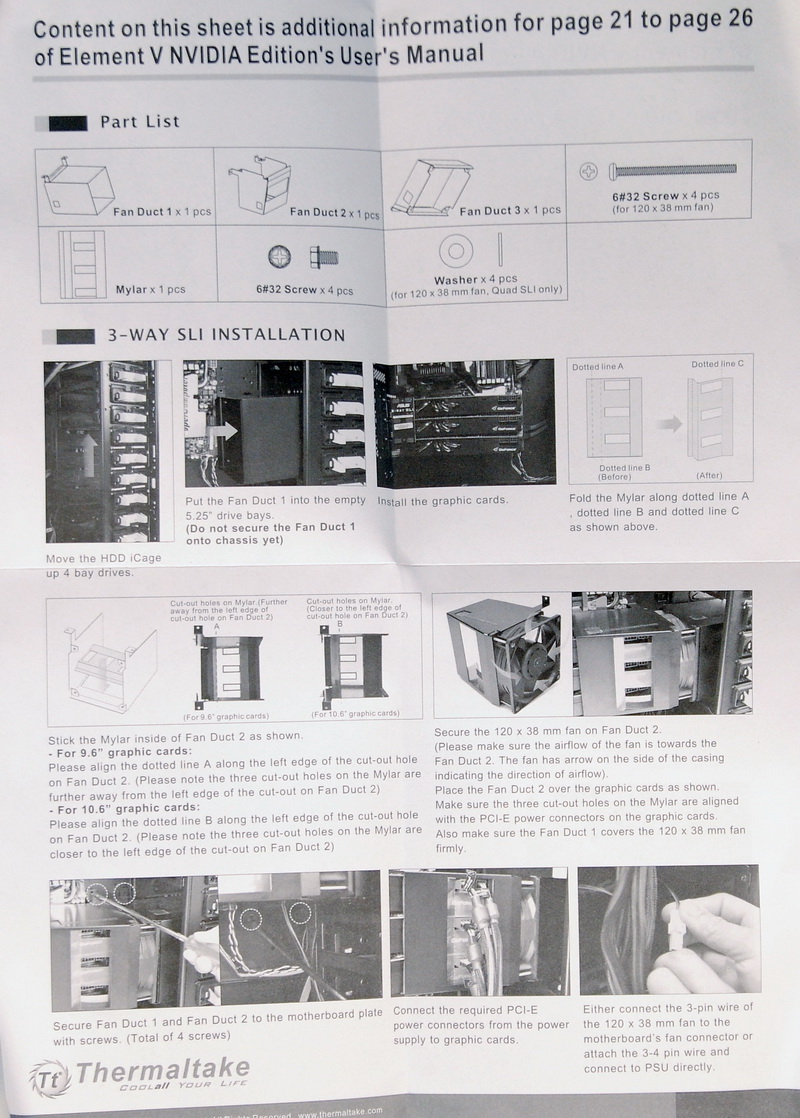

安裝說明
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-23.jpg

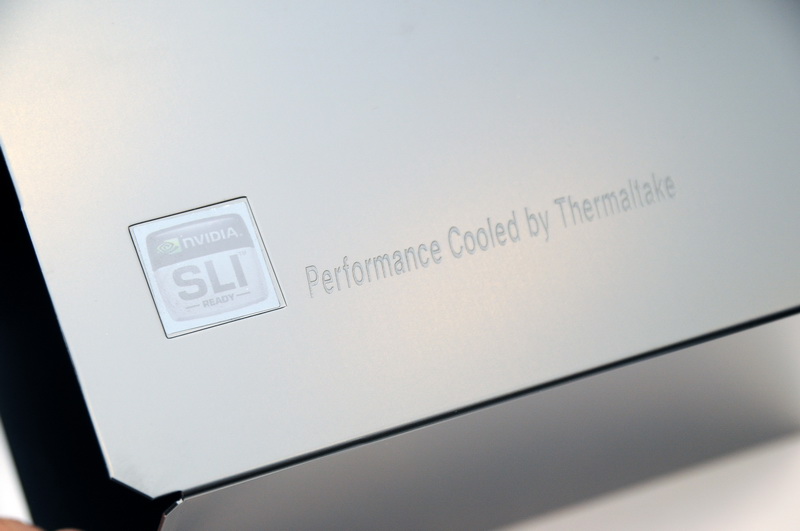

nVIDIA SLI Ready認證

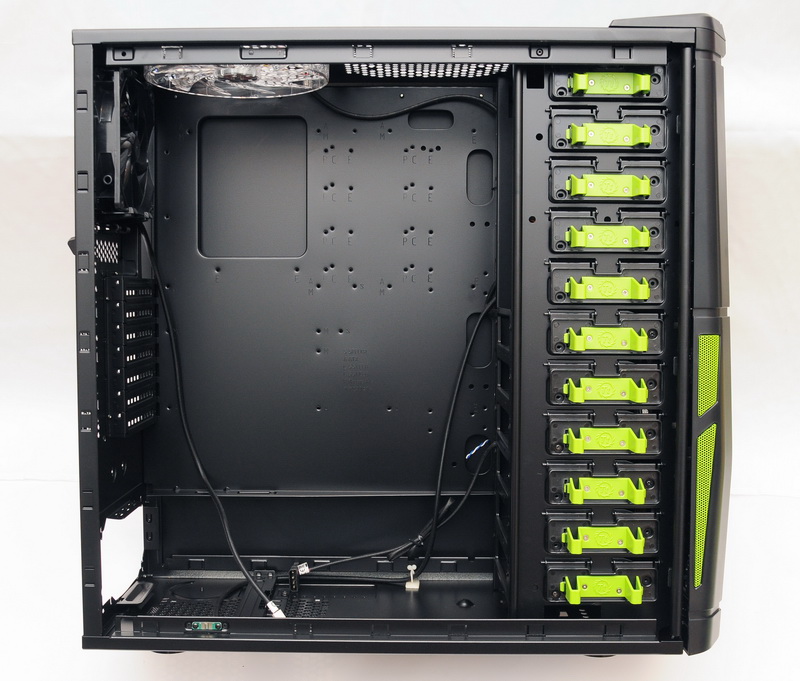

機身內部
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-26.jpg
全黑化設計

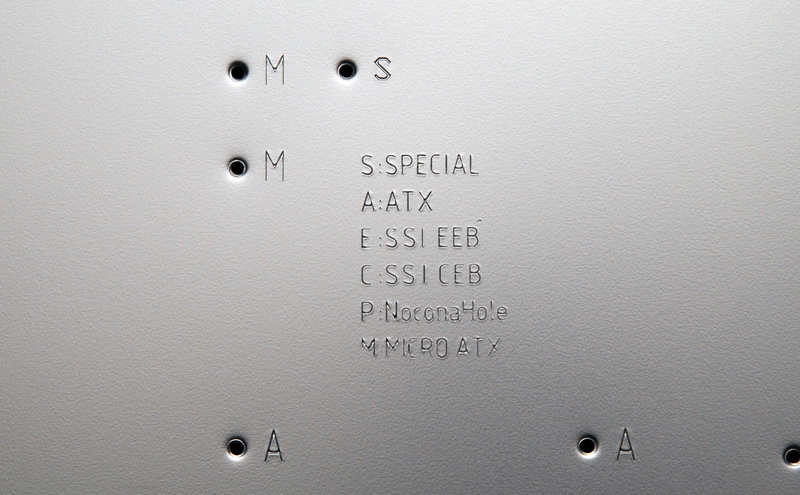

主機板螺絲鎖孔指示
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-27.jpg
讓你不會鎖錯銅柱與螺絲

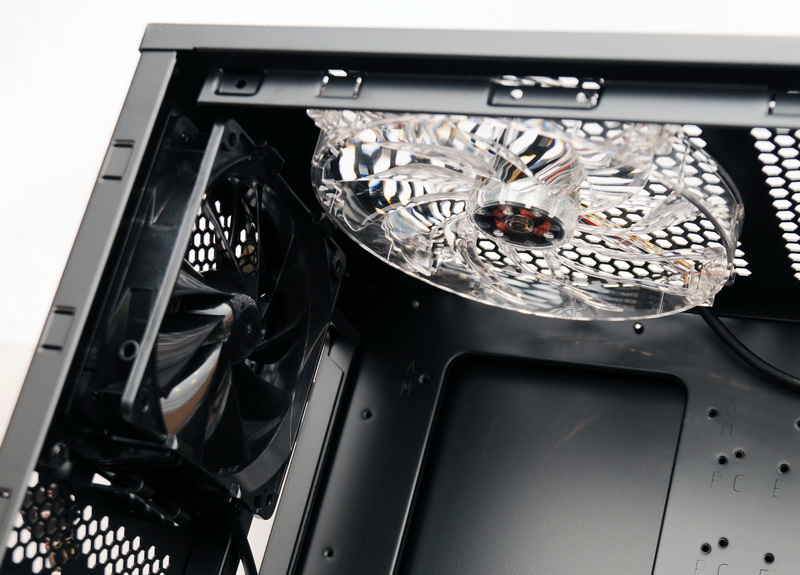

排風設計
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-28.jpg
12cm風扇後抽與23cm風扇上抽

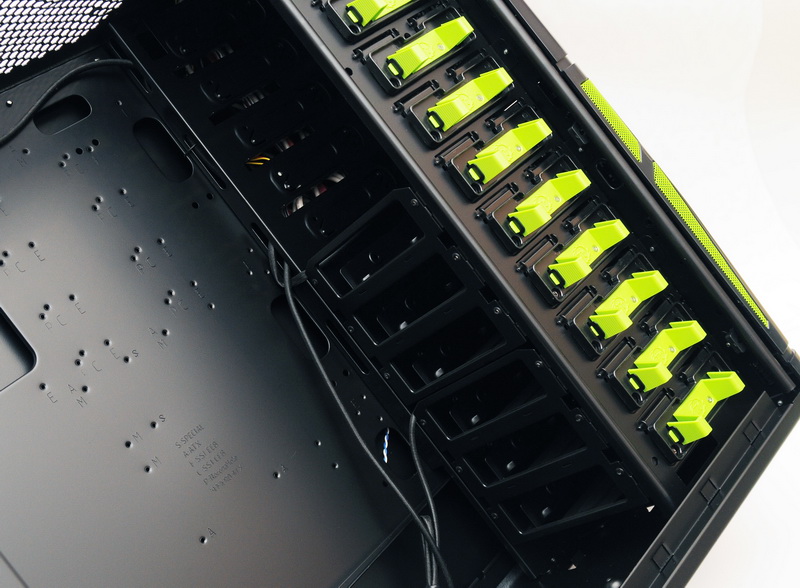

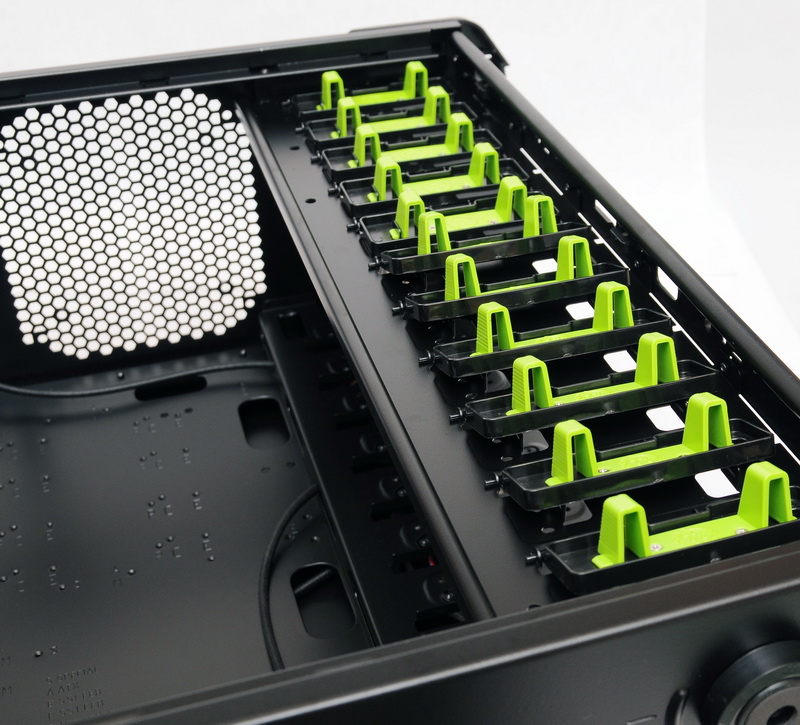

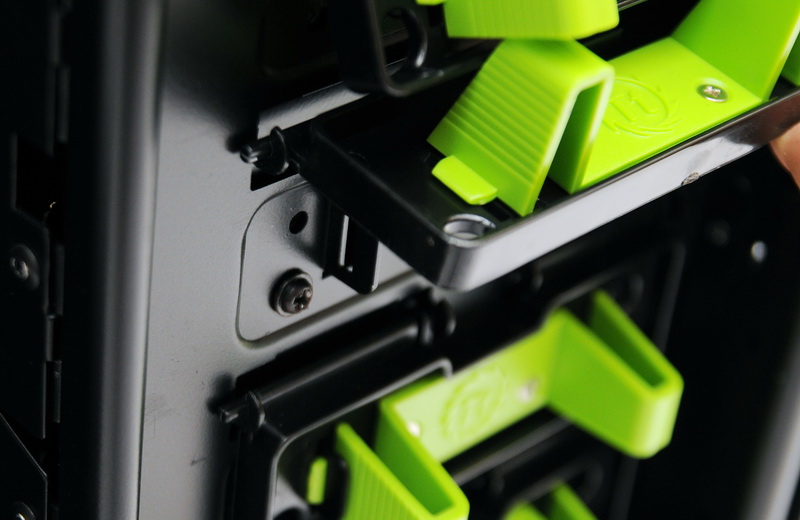

儲存裝置安裝架構
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-29.jpg
免螺絲拆裝設計

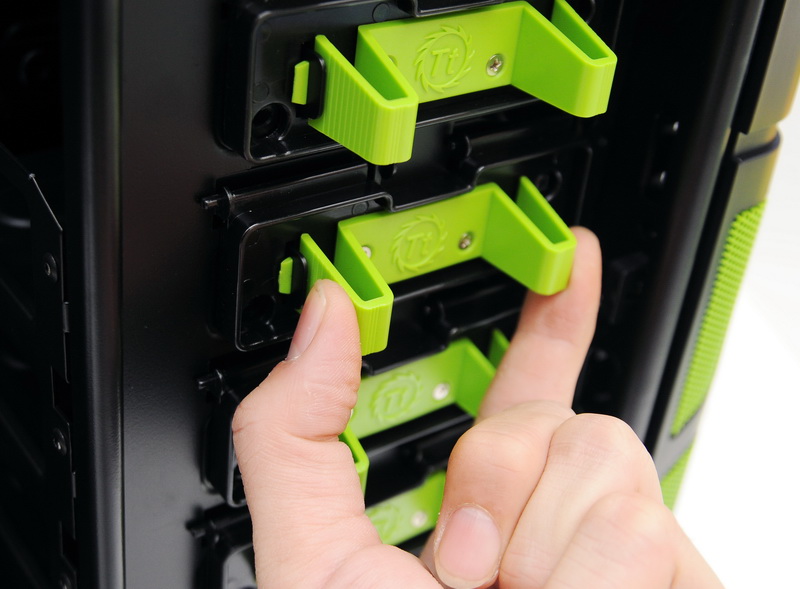

彈力塑膠卡榫
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-30.jpg
鐵質沖網孔面板增加風通量搭配斗大的nVIDIA Logo

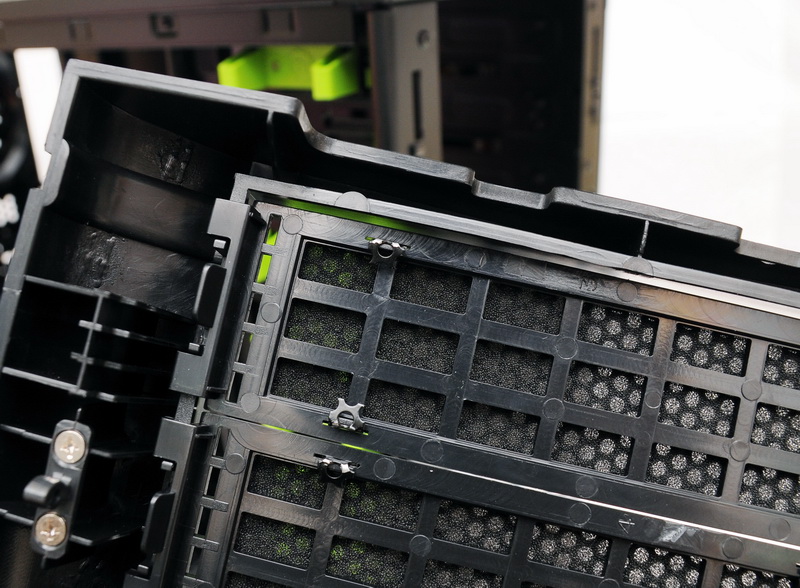

面板內側
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-35.jpg
附有可抽換試濾棉，減少入塵量

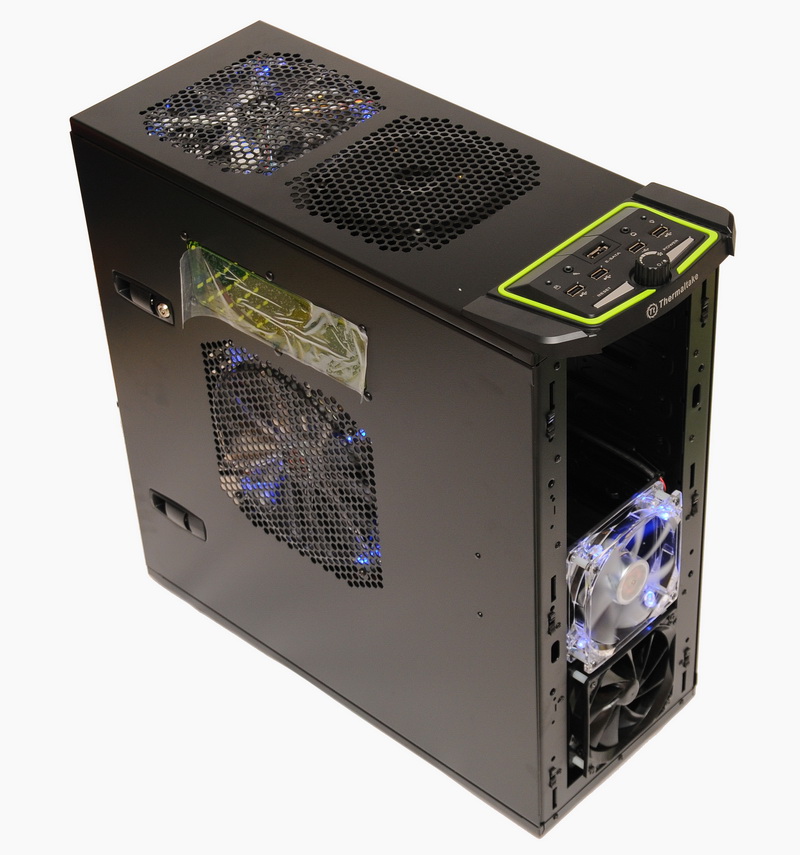

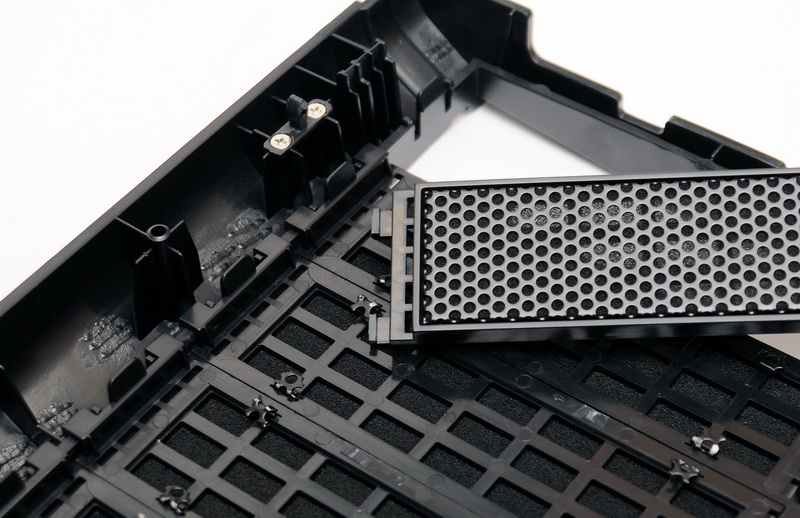

面板檔板為塑膠卡榫式
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-34.jpg

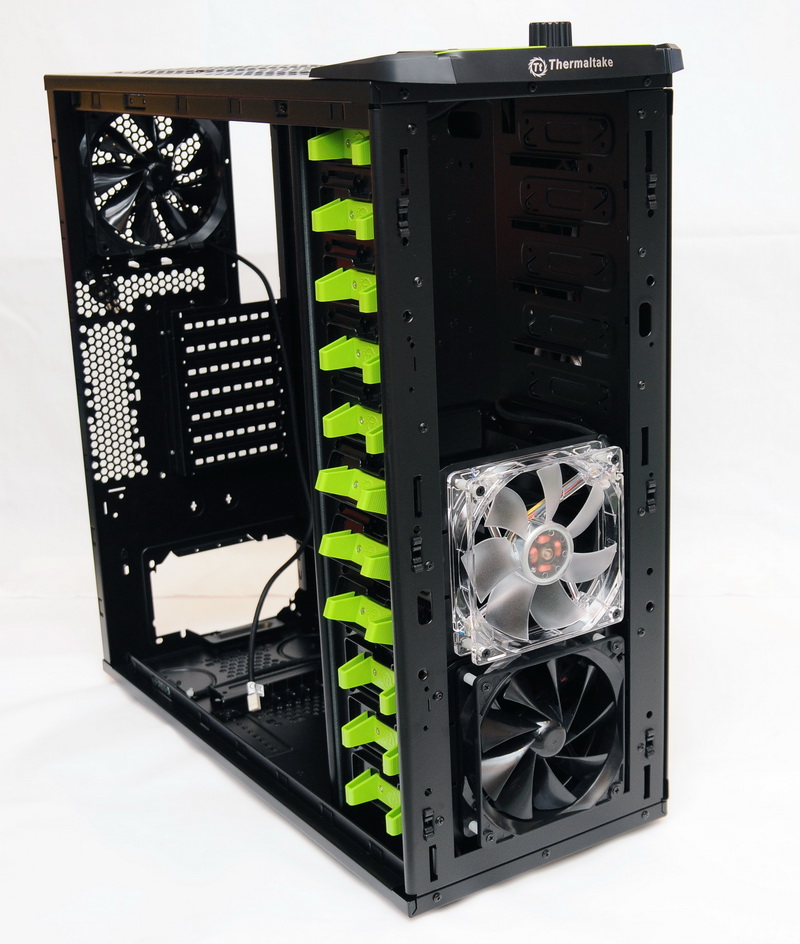

安裝於硬碟架上，都是12cm的風扇，上方的有LED發光

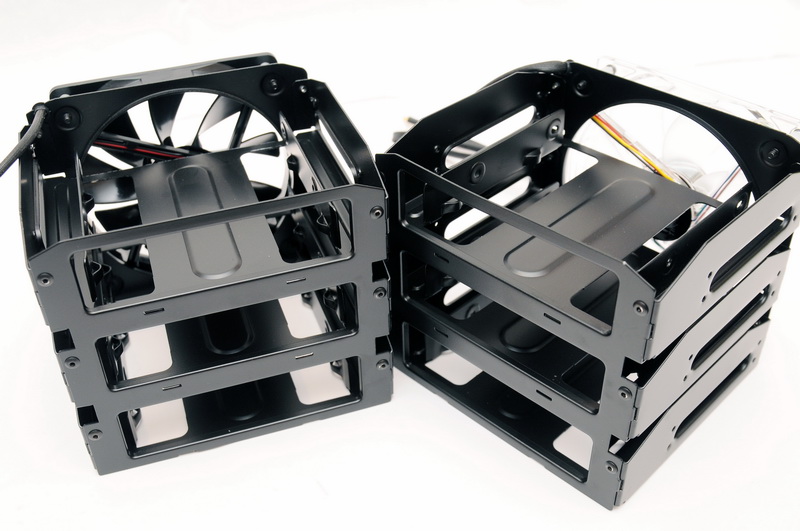

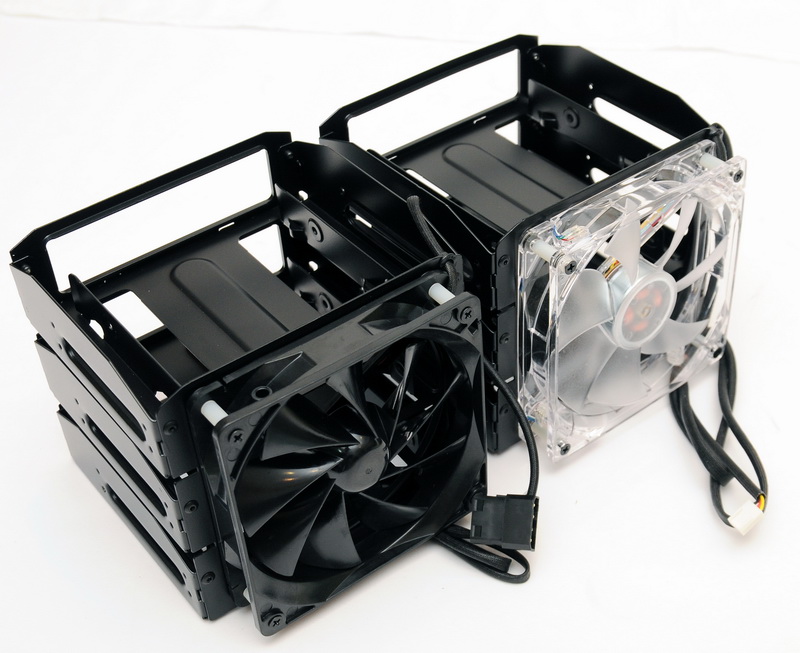

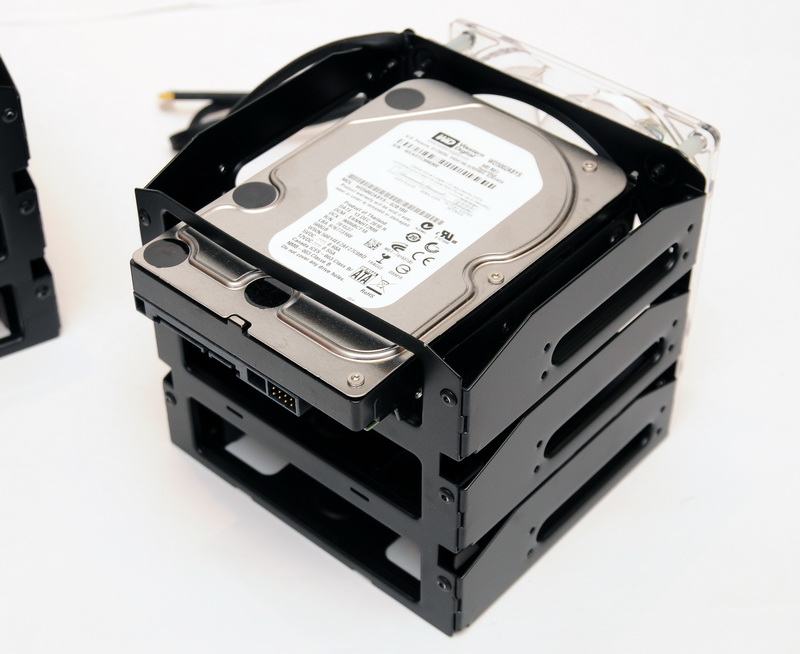

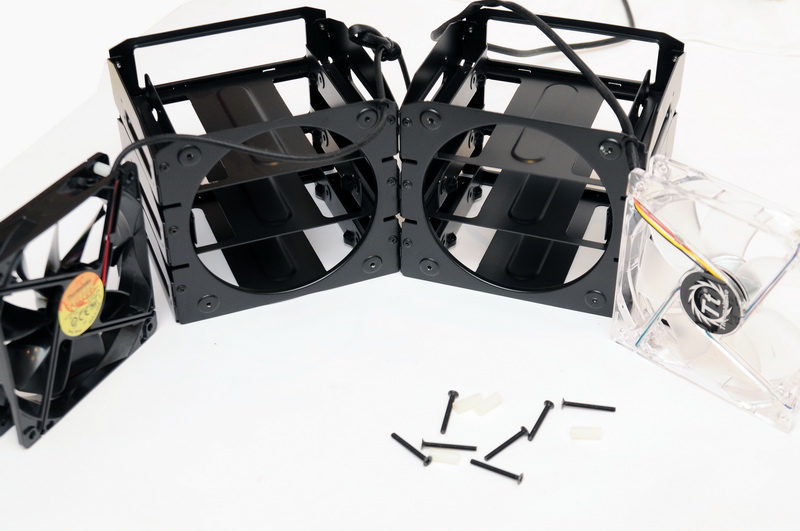

硬碟架
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-37.jpg

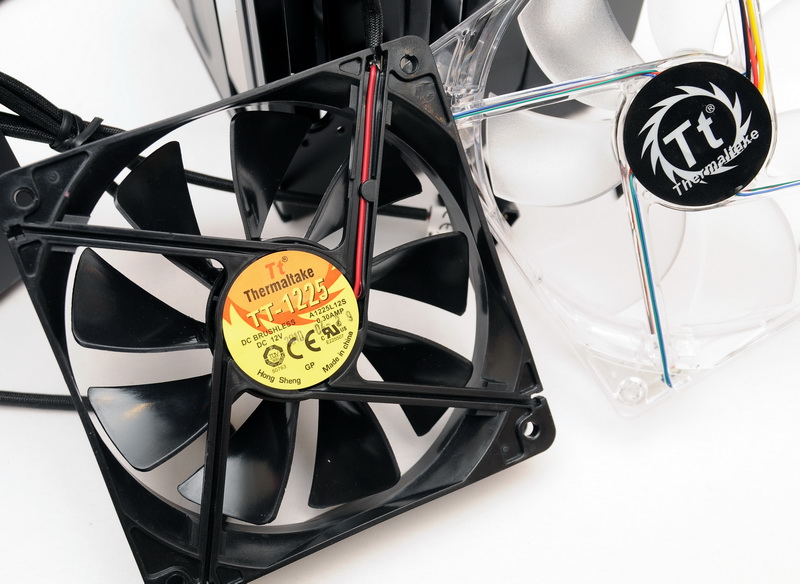

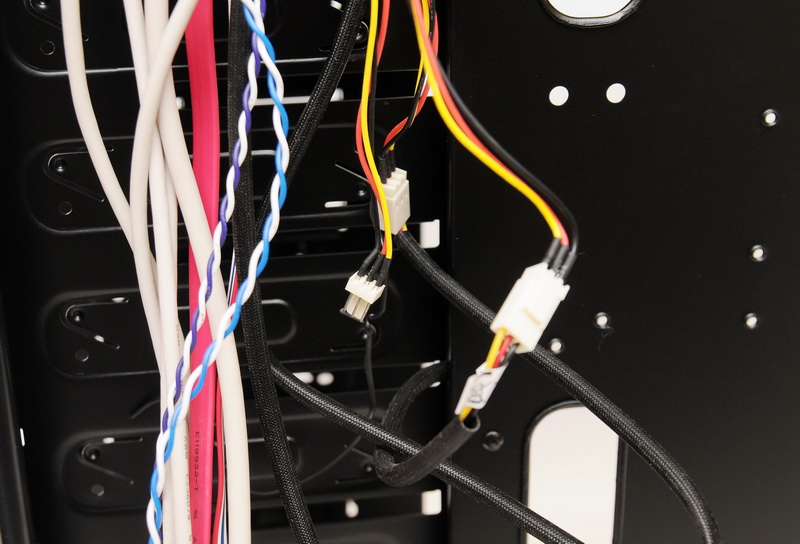

9鐮葉不發光的電源採用大4pin接頭，7鐮葉LED的採用小3pin接頭
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-40.jpg
方便更換散熱器

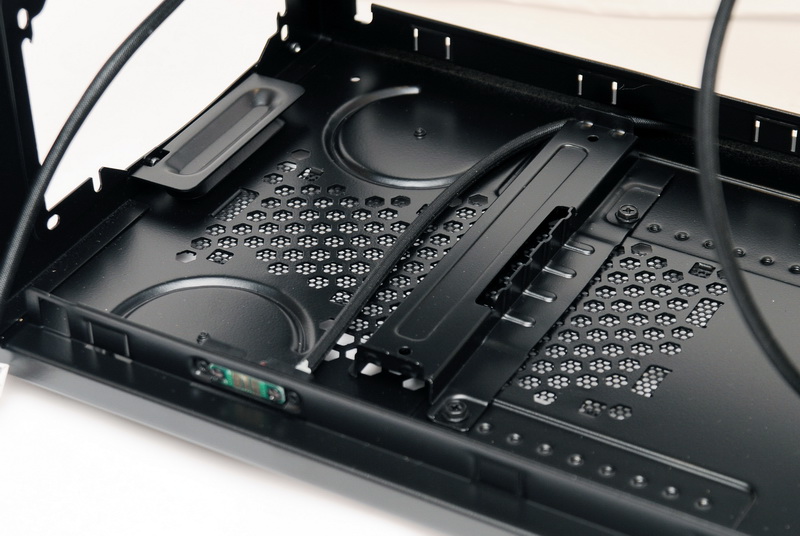

PSU安裝架使其略微懸空，增加PSU進風量
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-43.jpg
下方設有可抽換式濾網，減少入塵量

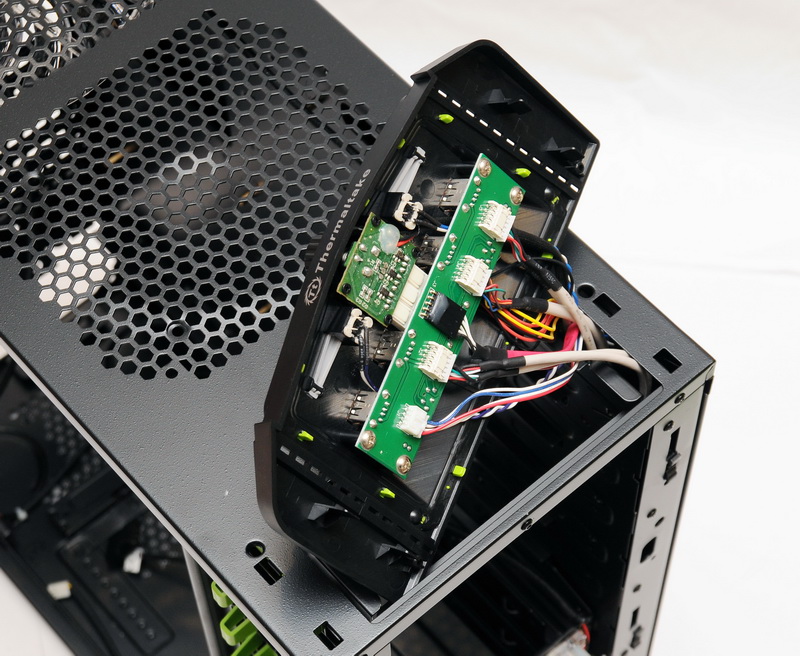

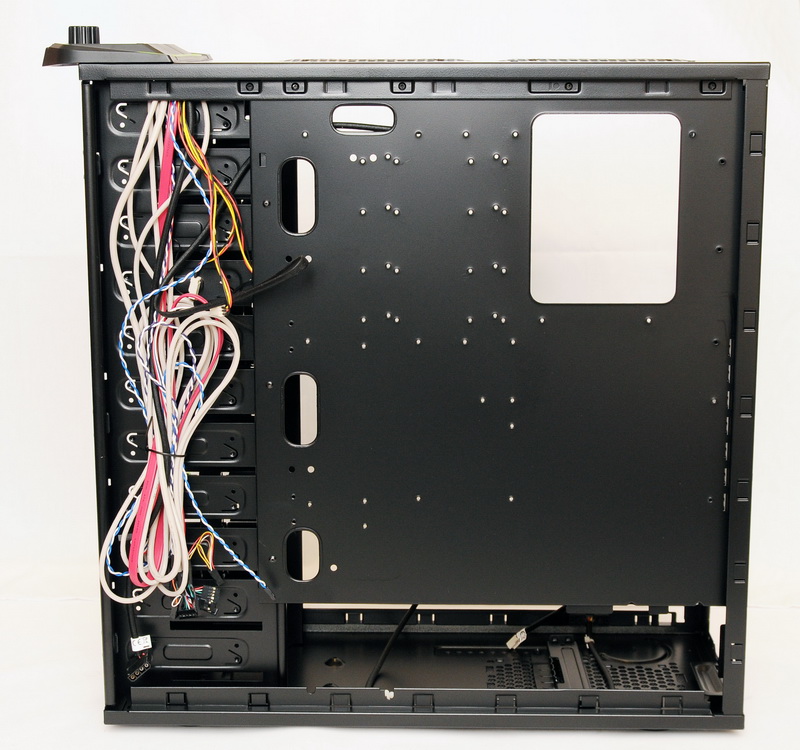

機頂面板的內部
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-44.jpg

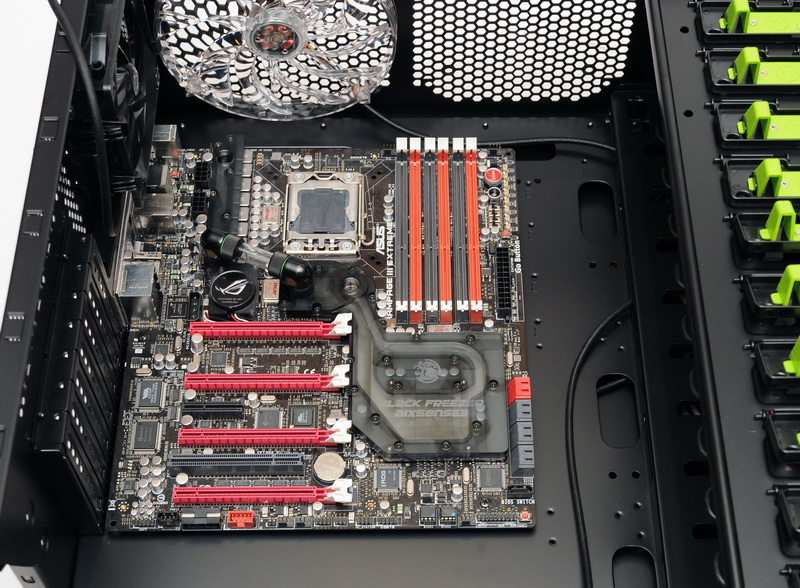

安裝較寬大的Rampage III Extreme試試，不會影響到整線孔

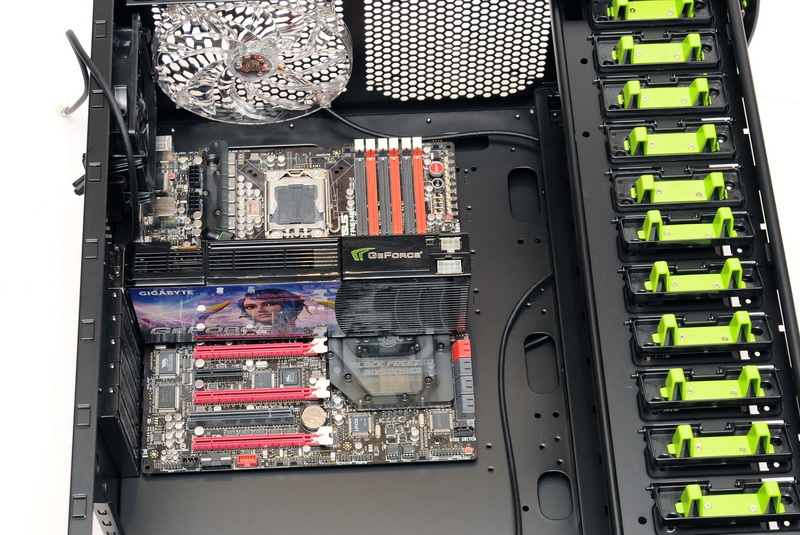

長顯卡相容性
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-51.jpg
安裝9800GX2比較，空間游刃有餘

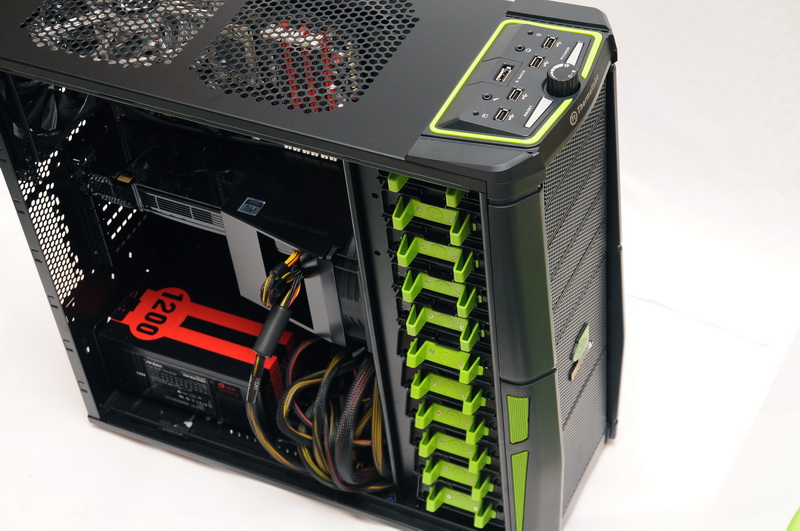

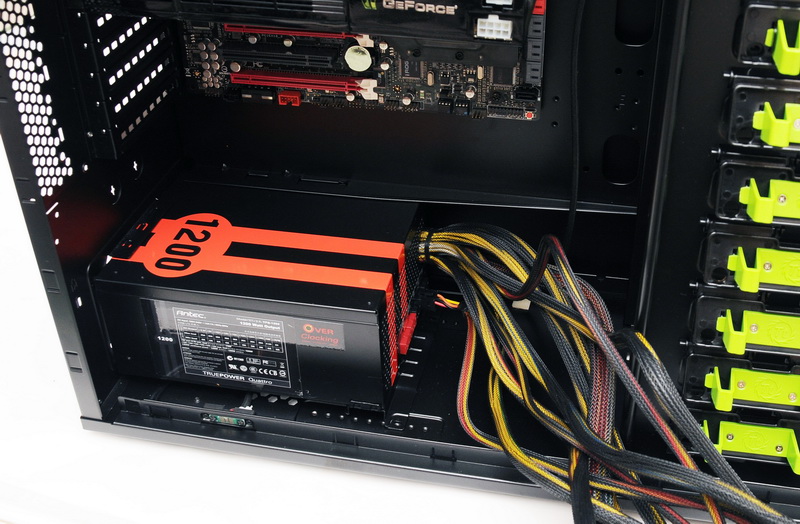

超高瓦數PSU相容性
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-52.jpg
安裝Antec TPQ-1200W比較，還是留有寬敞的整線空間
機底可抽換式濾網
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-53.jpg

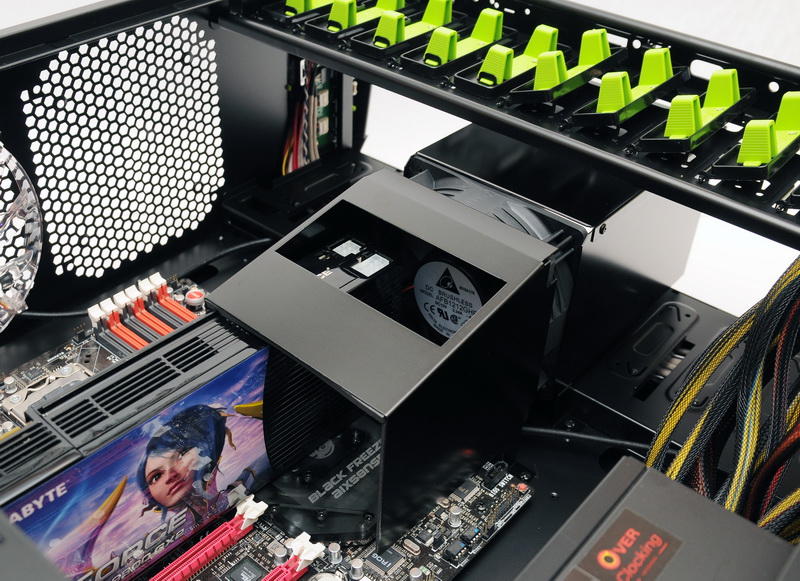

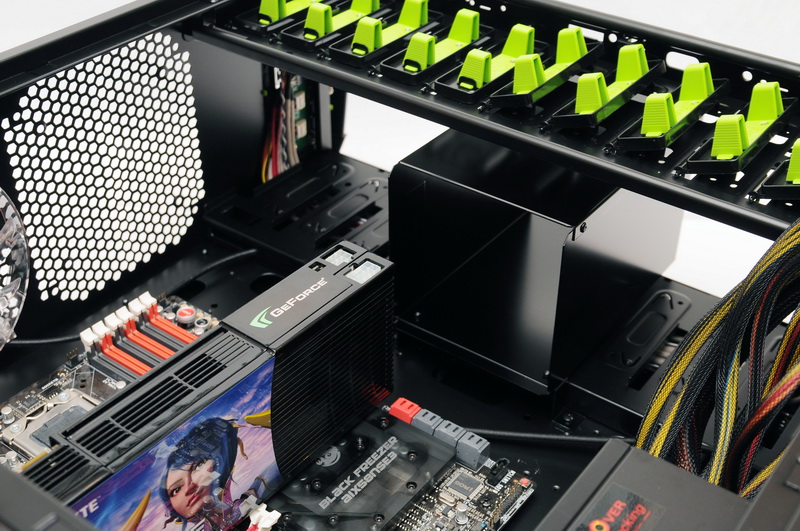

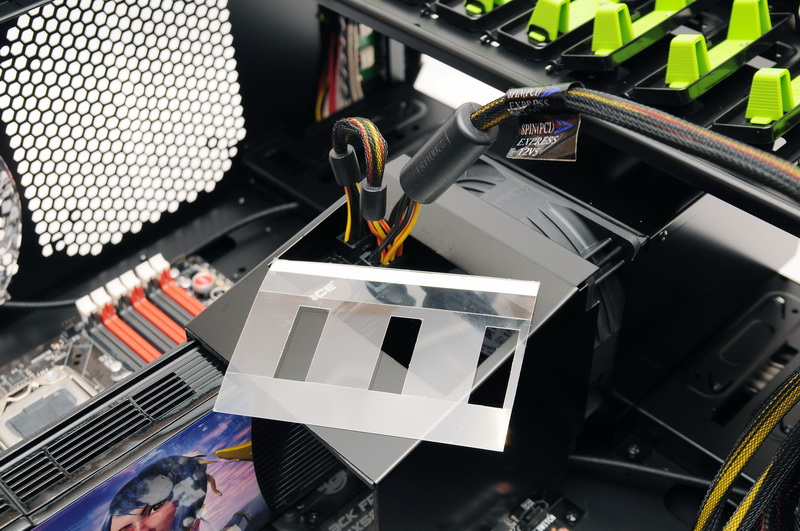

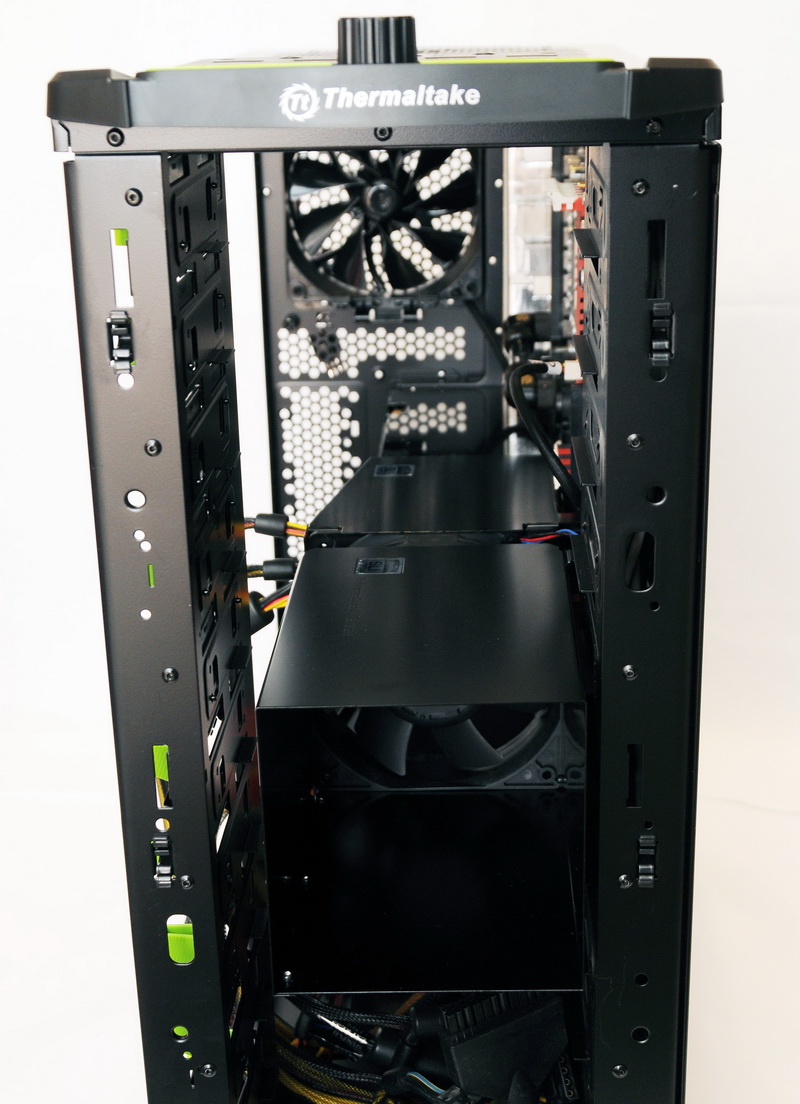

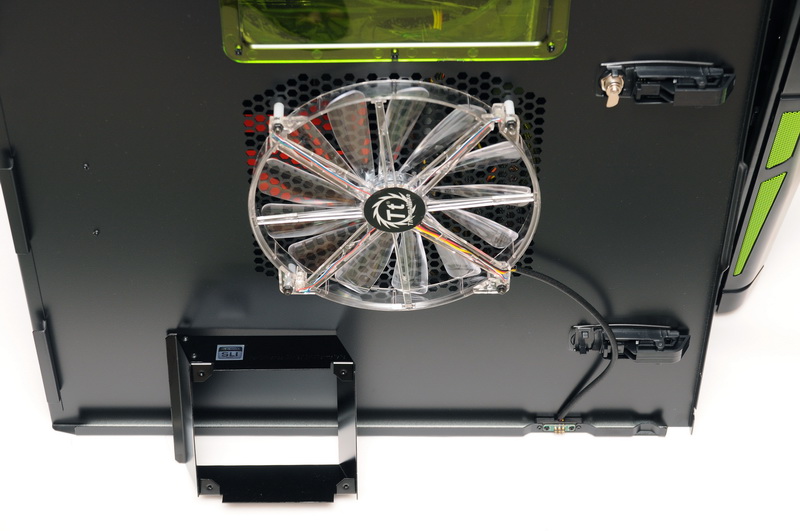

顯示卡導風套件安裝
話不多說，詳見圖解
http://pic.xfastest.com/elvis/Review/Tt-EV/element-v-54.jpg
試用心得
非常穩重的一咖鐵殼，整體結構非常堅固
但是搬運過程要非常小心，因為它真的很重，稍不注意真的會閃到腰
內部架構上的設計都很用心，不只空間寬敞，散熱通風與安全性都有兼顧到
尤其顯示卡專用散熱風道的設計可以說是非常創新的技術，
讓玩家不用煩惱GPU產生的高熱機存在機殼內
稍微可惜一點的是若要安裝顯示卡專用散熱風道必須要移除一個硬碟安裝架
不過如果不需要安裝太多光碟機的話，硬碟架還是可以往上層安置
以上提供給各位玩家參考囉，謝謝收看!
--
