[開箱] BITWIN 620W BRONZE

看板PC_Shopping (個人電腦購買)作者pertonas (崁入式訊息菜鳥™p)時間14年前 (2011/02/07 03:19)推噓2(2推 0噓 1→)

留言3則, 3人參與討論串1/1

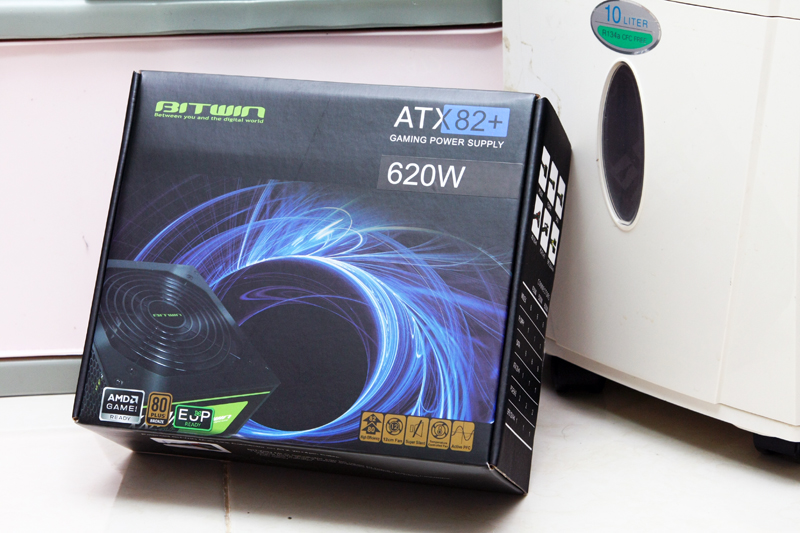

LINK http://www.xfastest.com/viewthread.php?tid=57498&fromuid=20507 電源供應器的選擇, 可以說是越來越多, 也讓許多消費者不知道要如何去做選擇. 另一方面80plus的認證, 也漸漸變成電源供應器必要得一個條件, 而如今也開始邁入白金階級, 但這也僅僅針對轉換效率部分, 而非產品本身的用料以及架構. 因此品牌、價格…也就成了消費者選購的主要考量點. 最近入手了不少的PSU, 先看看這一顆 – BITWIN 620W BRONZE. BITWIN, 一家新的電源供應Design House, 當然在市場上沒有什麼知名度. 這次率先推出了三款電源供應器, 包含了手上的620W、520W以及430W. 從瓦數來看, 大概應該就能夠瞭解到這是哪一家代工廠的產品. 82+的字眼, 搭配上了BITWIN的品牌名字, 簡單大方的外觀設計. http://pic.xfastest.com/pertonas/BW620W/1.jpg

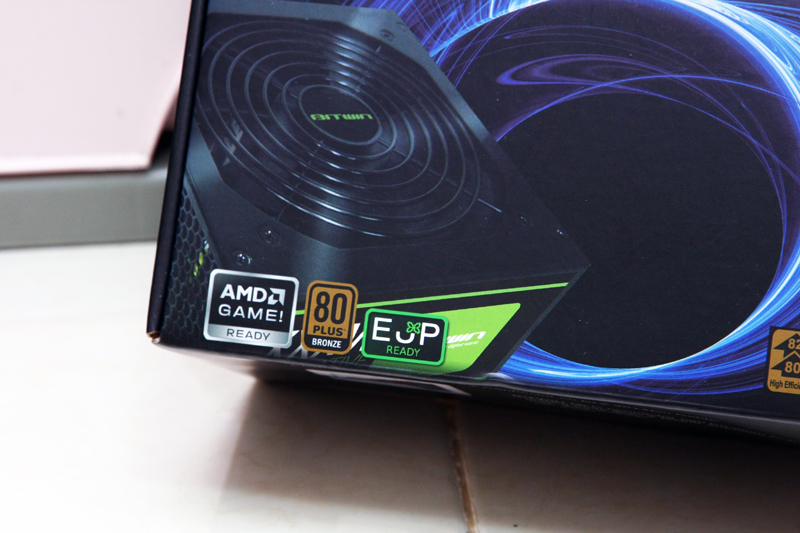

銅牌認證(尚未出現在80plus.org的網站上)以及EUP READY. http://pic.xfastest.com/pertonas/BW620W/2.jpg

BITWIN的一些特色. http://pic.xfastest.com/pertonas/BW620W/3.jpg

在接頭部分, BITWIN將三個系列的規格都印在了盒子上. 620W部分, 提供了9組SATA接頭 , 6組12 PIN, 2組PCI-E 6+2, 基本上已經足以應付大部分人的使用需求了. http://pic.xfastest.com/pertonas/BW620W/4.jpg

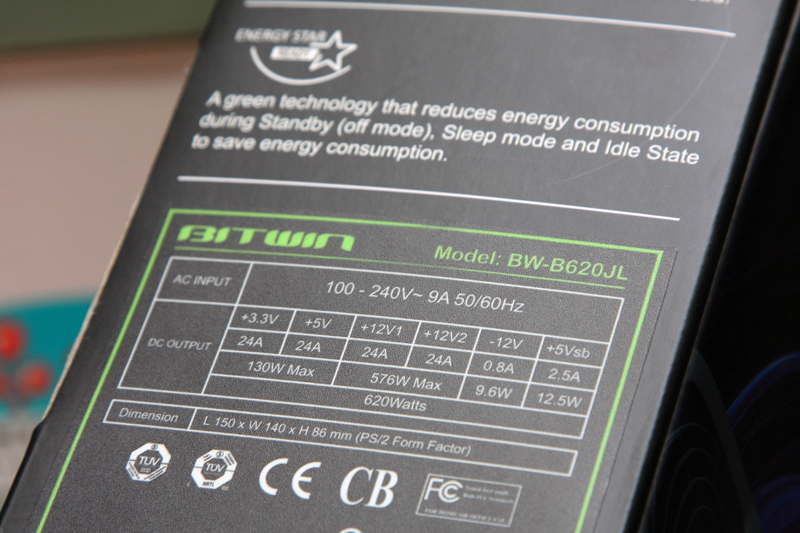

輸出部分, 分為兩組12V, 各提供24A的電流, 最大輸出瓦數為576W. http://pic.xfastest.com/pertonas/BW620W/5.jpg

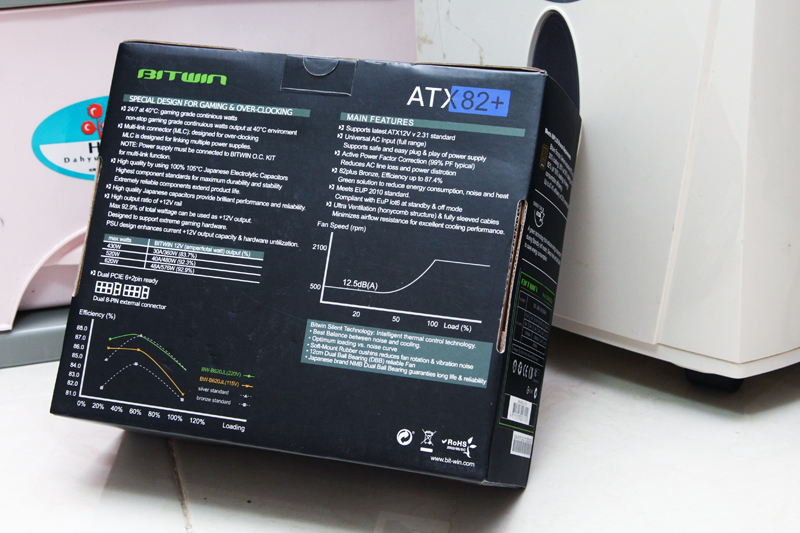

盒子背面, 主要說明了產品的特色. http://pic.xfastest.com/pertonas/BW620W/6.jpg

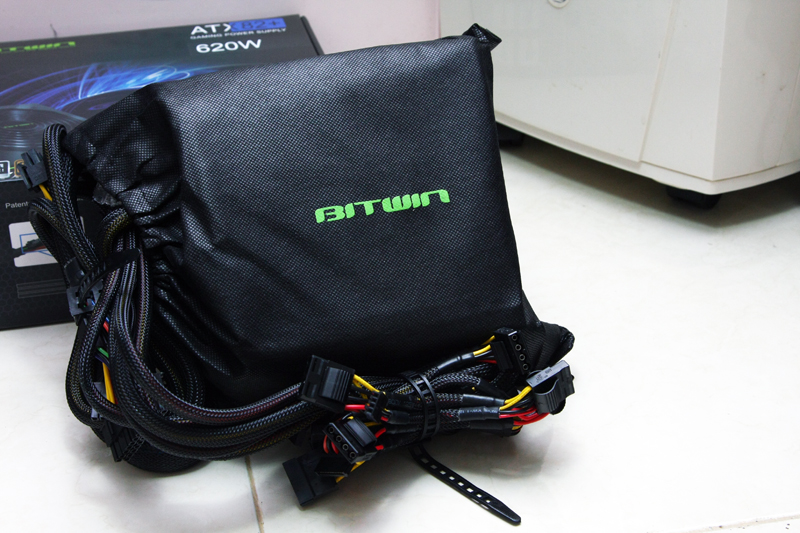

內裝, 包裝部分有特別的處理過, 跟CORSAIR的VX 450W的包裝其實有點類似. http://pic.xfastest.com/pertonas/BW620W/7.jpg

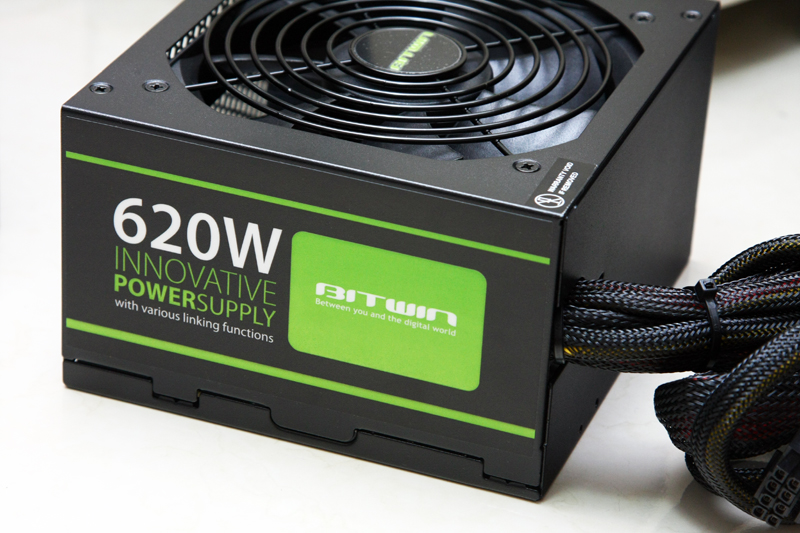

BITWIN 620W. http://pic.xfastest.com/pertonas/BW620W/8.jpg

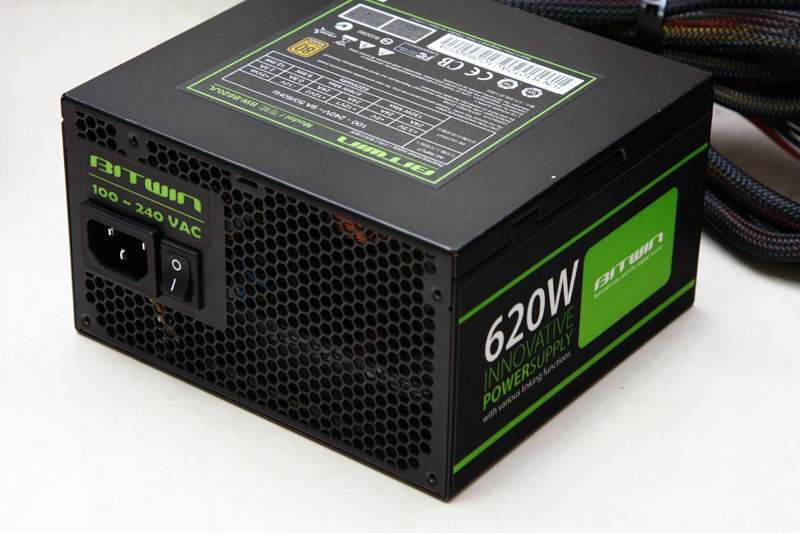

蜂巢狀的設計, 目前絕大部分電源供應器似乎都採用類似的設計. 另外BITWIN的電源供應器都採用A.P.F.C的設計, 接受電壓從100 ~ 240V都不是問題, 要注意的部分應屬於電源線. http://pic.xfastest.com/pertonas/BW620W/9.jpg

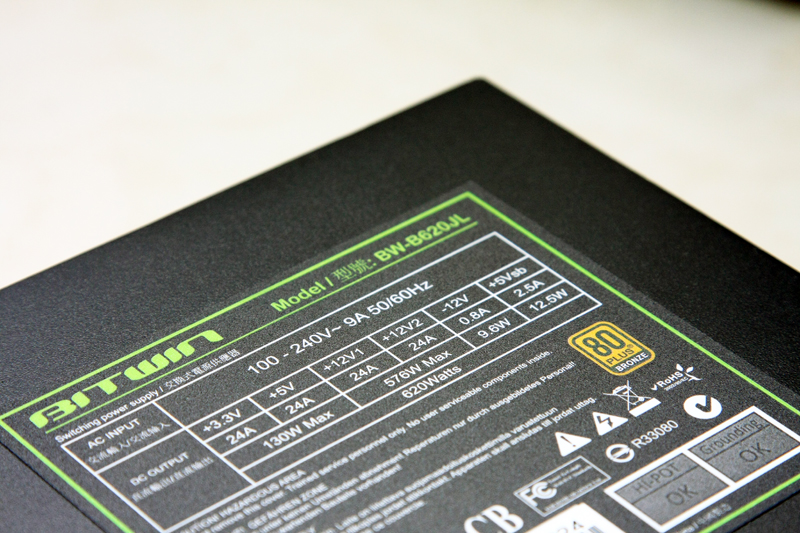

再看一次規格表. http://pic.xfastest.com/pertonas/BW620W/10.jpg

拆開來看看內部的架構. 首先是風扇的部分, 採用的是ADDA金標, 型號是 AD1212HB-A71GL. http://pic.xfastest.com/pertonas/BW620W/11.jpg

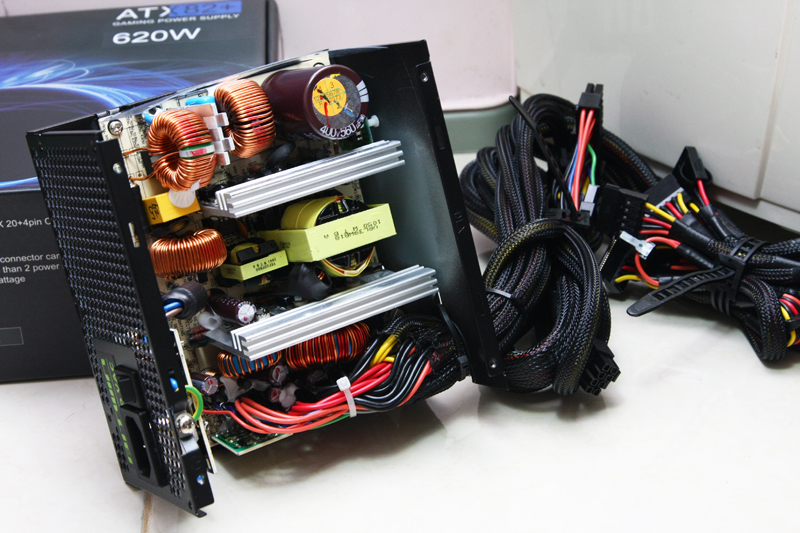

內部架構. http://pic.xfastest.com/pertonas/BW620W/12.jpg

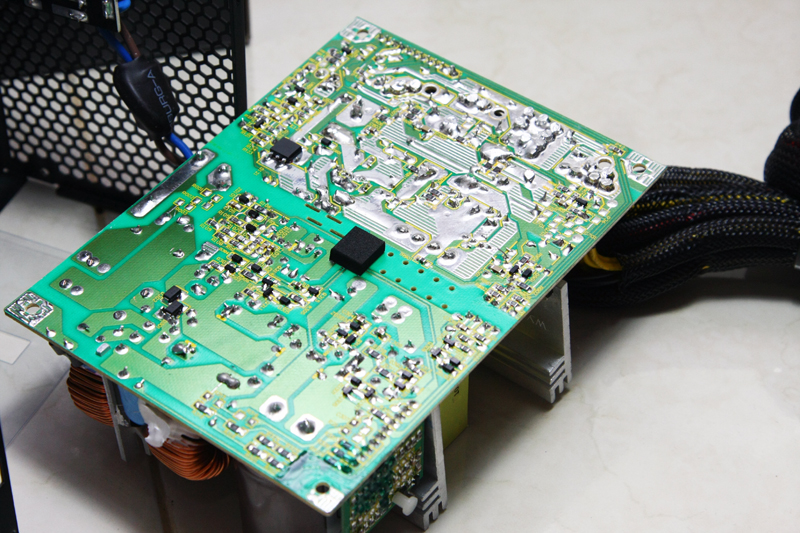

背面焊接點部分, http://pic.xfastest.com/pertonas/BW620W/13.jpg

主電容採用的是NIPPON CHEMICON KMR系列. http://pic.xfastest.com/pertonas/BW620W/14.jpg

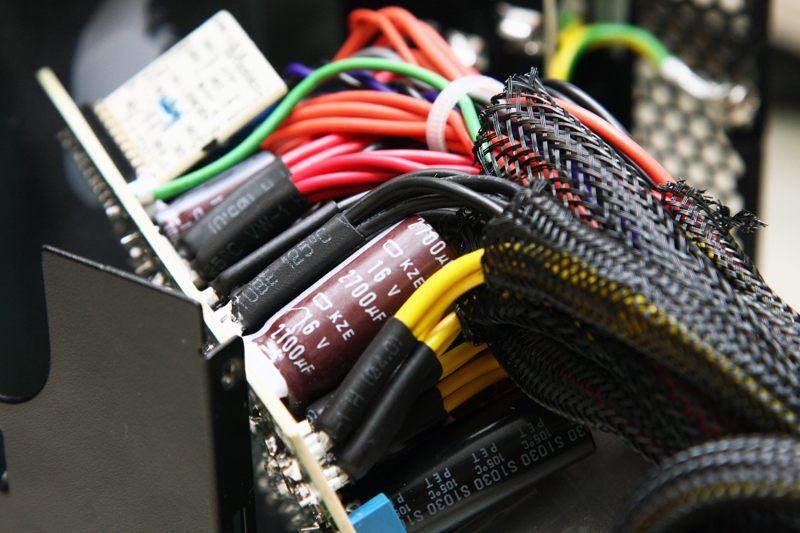

輸出端部分, 同樣是NIPPOM CHEMICON的KZE系列. 另外有一顆電容是RUBYCON. 全系列電容的耐溫都為105度. http://pic.xfastest.com/pertonas/BW620W/15.jpg

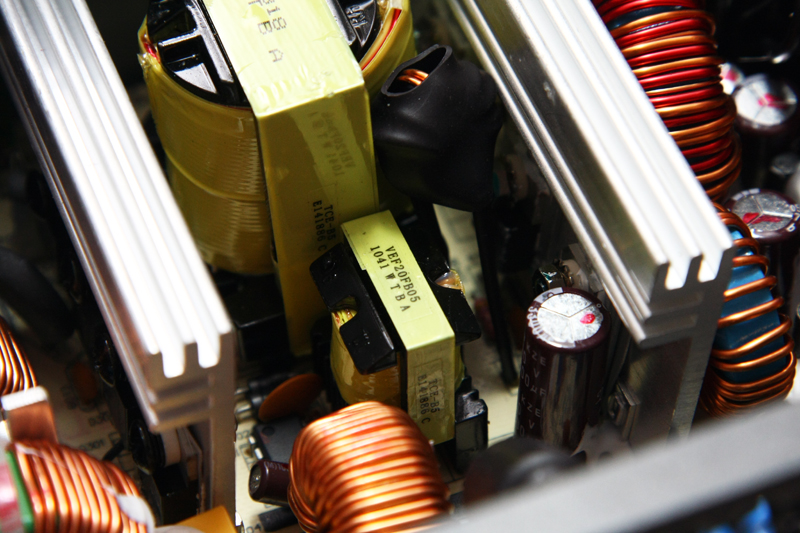

變壓器部分. http://pic.xfastest.com/pertonas/BW620W/16.jpg

http://pic.xfastest.com/pertonas/BW620W/17.jpg

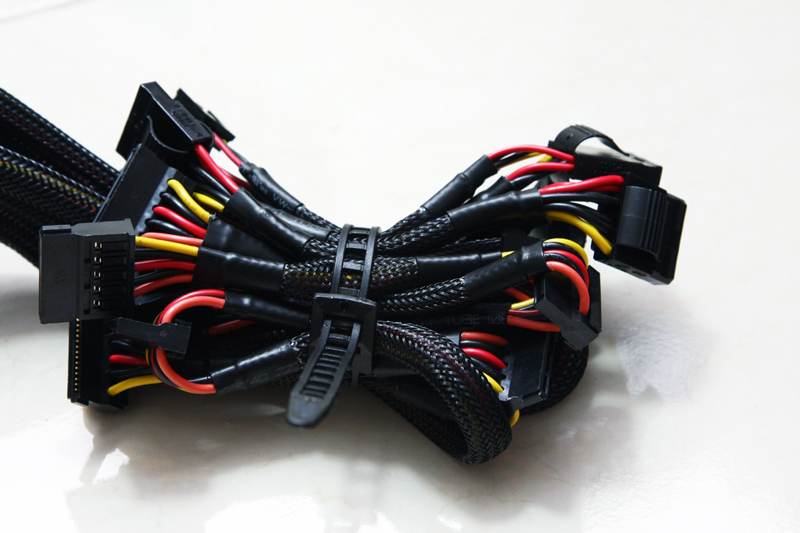

線材. http://pic.xfastest.com/pertonas/BW620W/18.jpg

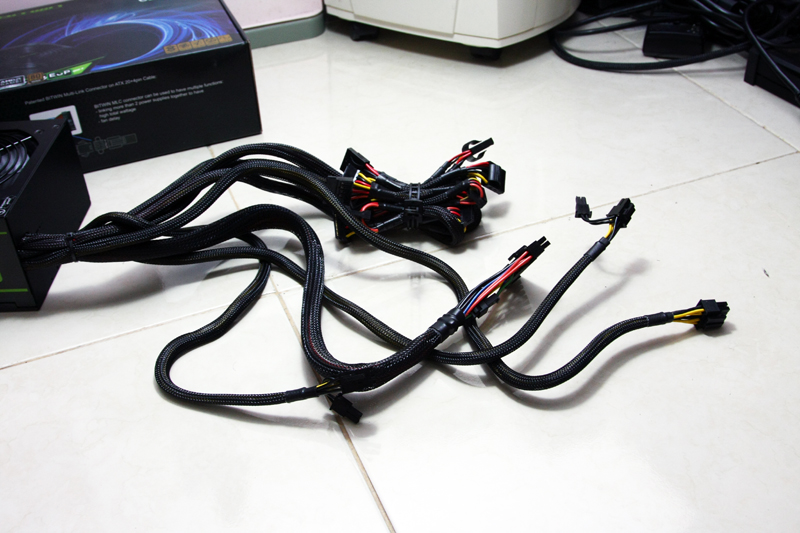

長度應該不用擔心, 一般的機殼背面走線絕對足以應付, 不需要擔心線材不夠長的問題發生. http://pic.xfastest.com/pertonas/BW620W/19.jpg

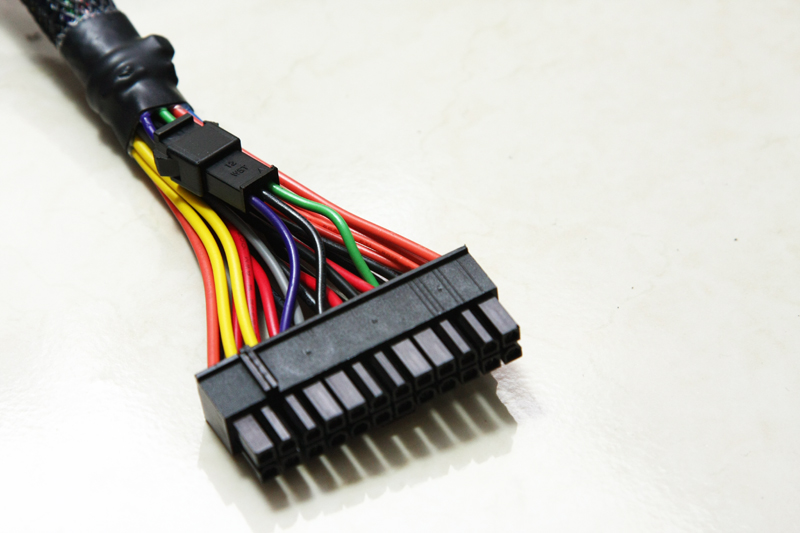

20 + 4 PIN的部分, 似乎有一個特殊的接頭. 用途, 其實很簡單的就是為了能夠串接更多的電源供應器. http://pic.xfastest.com/pertonas/BW620W/20.jpg

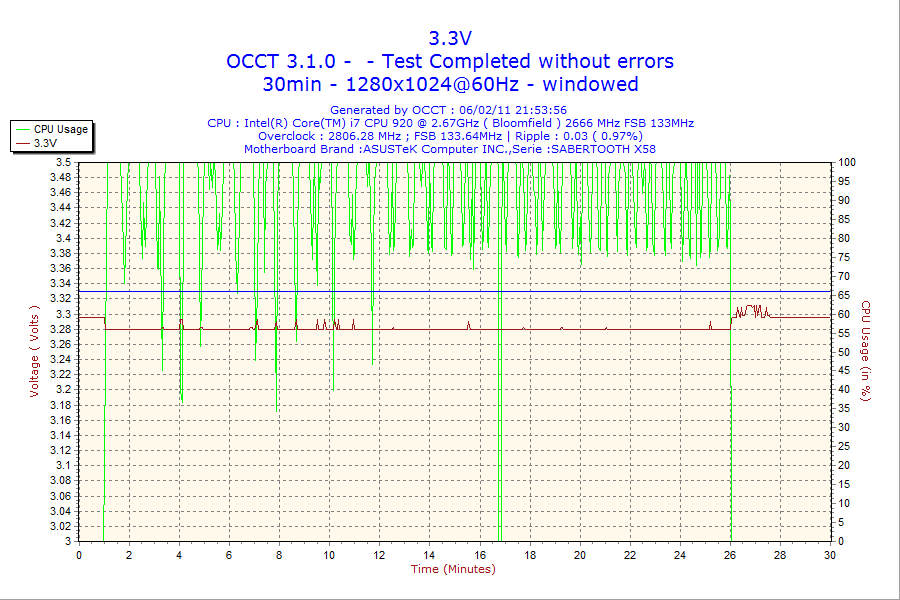

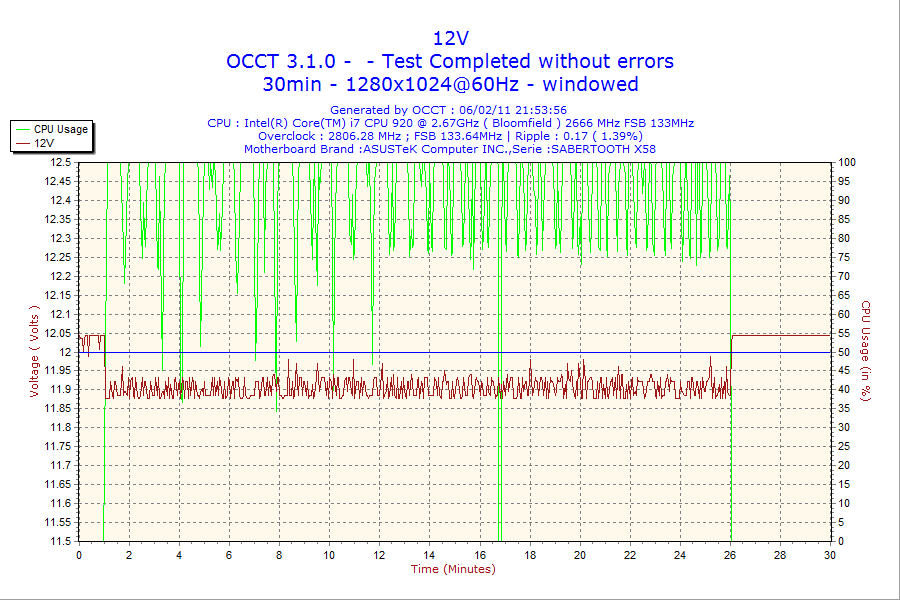

很不想用OCCT來當作測試依據, 但是在沒有專業儀器的情況下, 就提供參考看看, 畢竟那些專業儀器真的太貴了… 測試平台 – INTEL CORE i7 920 ASUS SABERTOOTH X58 AVEXIR DDR3 2000MHz CL9 12GB x 2 ASUS ENGTX 580 ASUS ESSENCE STX ADATA S599 128GB WD 640GB AAKS BITWIN 620W OCCT數據僅供參考, 不代表實際輸出波形確實如此. 12V以及3V. http://pic.xfastest.com/pertonas/BW620W/12V.png

http://pic.xfastest.com/pertonas/BW620W/3V.png

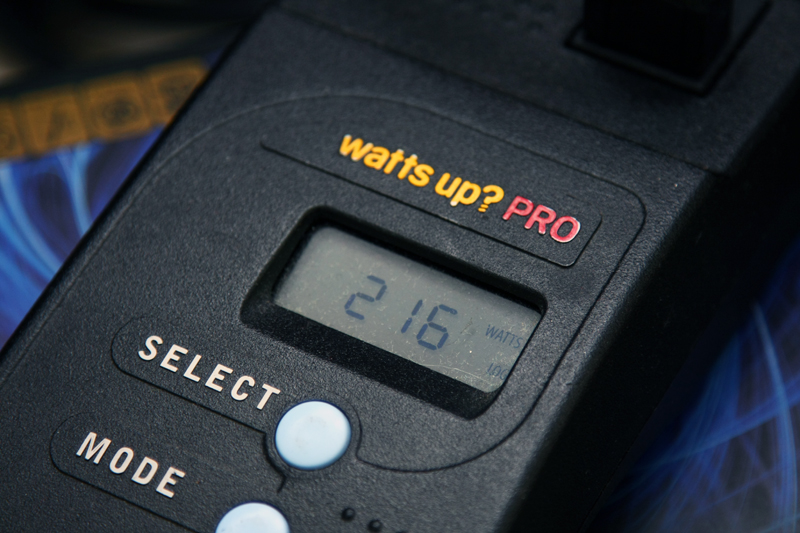

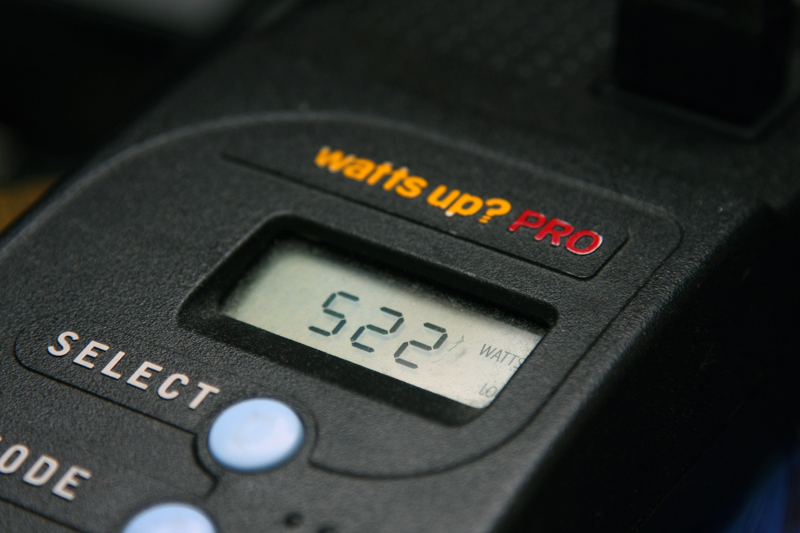

而此平台待機跟滿載的情況下, 分別為216W以及520W, 不過一般情況下是不可能一直讓電腦處在滿載的情況, 不然家裡的電費就…爆炸了. http://pic.xfastest.com/pertonas/BW620W/idle.jpg

http://pic.xfastest.com/pertonas/BW620W/full.jpg

電容部分提供了全日系, 這一點沒什麼好挑剔的. 至於是哪一家代工, 明眼人一看就知道是SEA SONIC的產品, 至於是那個系列就讓大家自己去猜猜看, 不會很難猜測. 老實說在乎電源供應器的架構跟用料比較實在, 至於轉換效率…再看看吧…有, 當然是最好, 沒有的話還是以架構跟用料為優先考量. 當然還有價格, 也是非常的重要的一個考慮因素. BITWIN作為一家新的DESIGN HOUSE, 架構部分採用既有的架構是沒什麼好顧慮的, 但其後續的保固則比較需要注意. 針對BITWIN 620W的分享到這裡告一個段落, 謝謝收看. -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 220.136.176.101
