[開箱] MAXIMUS IV EXTREME with i7 - 2600K

看板PC_Shopping (個人電腦購買)作者pertonas (崁入式訊息菜鳥™p)時間14年前 (2011/01/25 16:08)推噓6(6推 0噓 4→)

留言10則, 10人參與討論串1/1

LINK http://www.xfastest.com/viewthread.php?tid=57071&fromuid=20507 http://www.mobile01.com/topicdetail.php?f=488&t=1976894&last=25442638 簡單來了解一下ROG主機板的命名 - RAMPAGE是屬於INTEL X系列晶片組, 而MAXIMUS則是屬於INTEL P系列晶片組, CROSSHAIR則是AMD專用. 至於NVIDIA晶片組…就讓它過去吧… 永永遠遠的緬懷它吧…(觀眾 : 懶惰GOOGLE就說一聲!!!) 也就因為如此, MAXIMUS三代目是P55晶片組, P67晶片組就到了四代目 - MAXIMUS IV. ROG的級別為EXTREME > FORMULA, GENE則是屬於u-ATX. (觀眾 : 會不會有ITX的ROG阿 !!!.... PM : 一切都在規劃中…) 玩過了DELUXE, PRO, SABERTOOTH, 該是時候來玩一下ROG的MAXIMUS IV EXTREME了. 來看看吧MAXIMUS IV EXTREME. 這個紅色, 絕對會讓你的口袋破很大的洞. http://pic.xfastest.com/pertonas/2600K/1.jpg

再搭配上這幾個字, 輕這就如同上面提到的口袋破洞, 重者則會傾家蕩產為它而瘋狂... http://pic.xfastest.com/pertonas/2600K/2.jpg

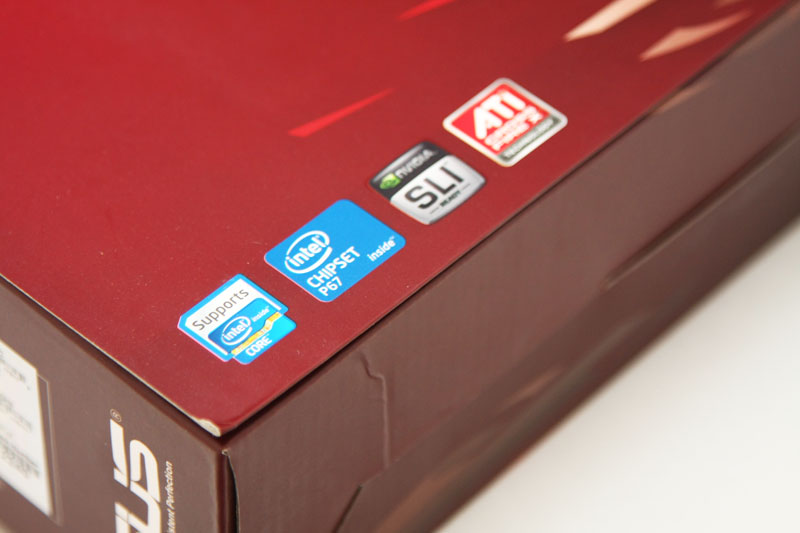

晶片組為INTEL P67, 腳位為LGA 1155. 對於ROG而言, CROSSFIRE X以及SLI絕對不是什麼問題, 畢竟是為了極限而生(疑!!! P67那有極限可言…). http://pic.xfastest.com/pertonas/2600K/3.jpg

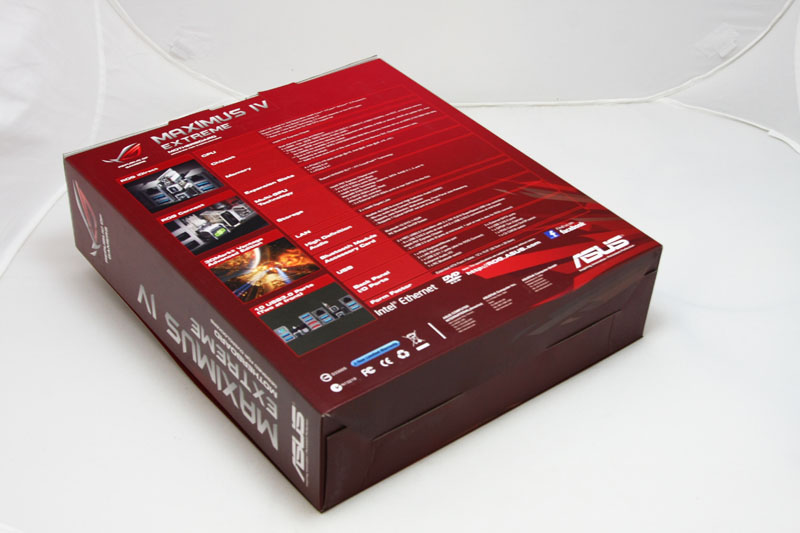

板子背面, 都是規格表. http://pic.xfastest.com/pertonas/2600K/4.jpg

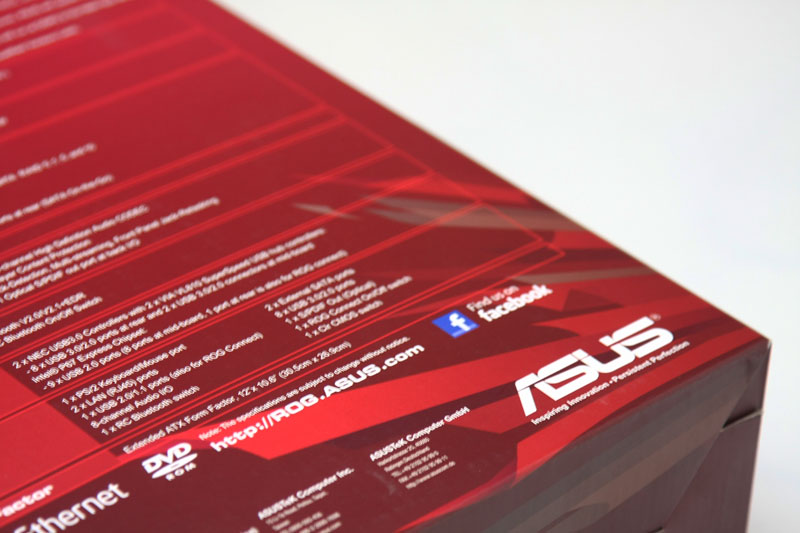

規格表想看清楚, 請至官方網站查詢. http://pic.xfastest.com/pertonas/2600K/5.jpg

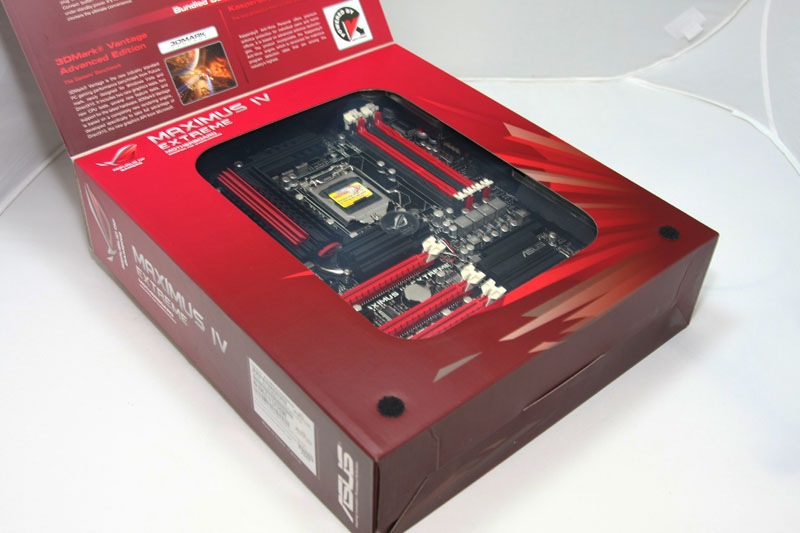

先讓你看一眼. http://pic.xfastest.com/pertonas/2600K/6.jpg

再附贈你一組3DMARK VANTAGE ADVANCED EDITION的序號(觀眾 : 為什麼不是MARK11 ???) http://pic.xfastest.com/pertonas/2600K/7.jpg

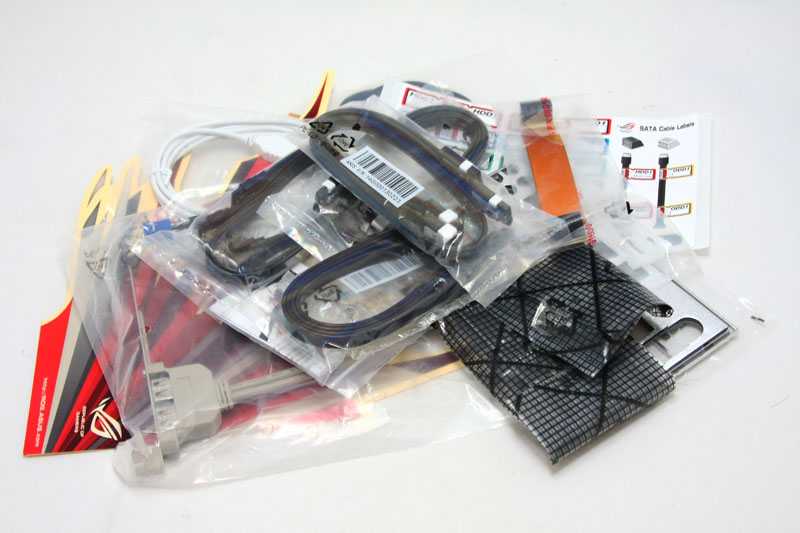

不是很重要的配件… http://pic.xfastest.com/pertonas/2600K/8.jpg

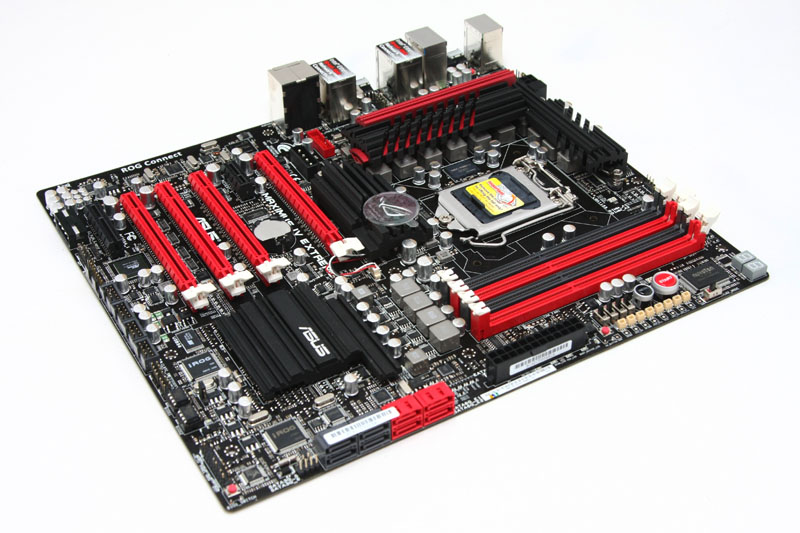

觀眾 : 給我看板子 ! 板子比較重要 ! ROG就是要紅色黑色配, 才能夠完完整整的感受那股殺氣的存在. http://pic.xfastest.com/pertonas/2600K/9.jpg

DEBUG SEGMENT跟開關被移到板子的右上方了. 過去ROG上可以看到的溫度量測點, MAXIMUS IV EXTREME同樣的保留起來, 同時也有專門給極限超頻使用的LN2 MODE開關. http://pic.xfastest.com/pertonas/2600K/10.jpg

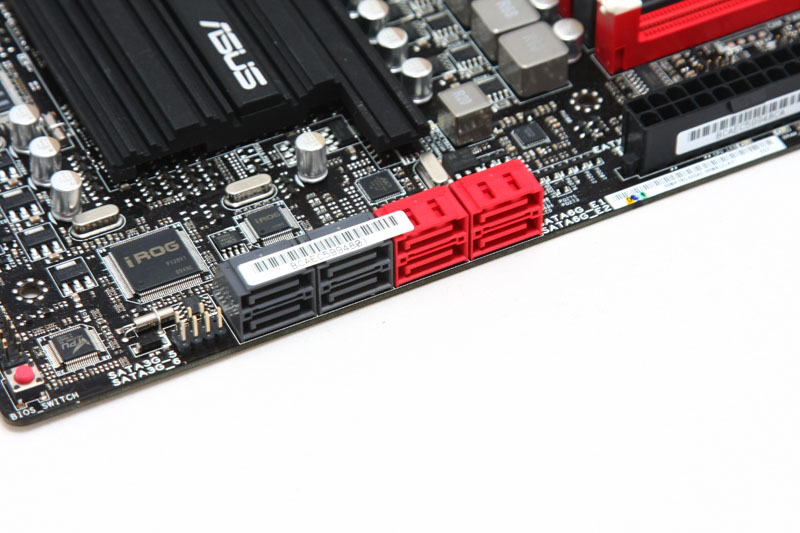

紅色為SATA 6Gb/s, 黑色為SATA II. BIOS SWITCH, 提供使用者在兩顆BIOS間相互的進行切換. http://pic.xfastest.com/pertonas/2600K/11.jpg

兩顆BIOS, 以及四組USB2.0接腳. http://pic.xfastest.com/pertonas/2600K/12.jpg

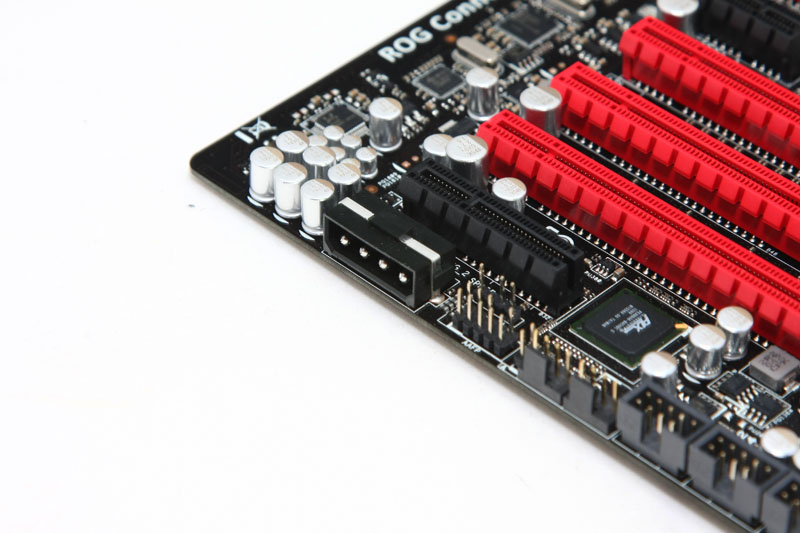

特別為PCI-E 16X拉了一組大4 PIN的接頭. http://pic.xfastest.com/pertonas/2600K/13.jpg

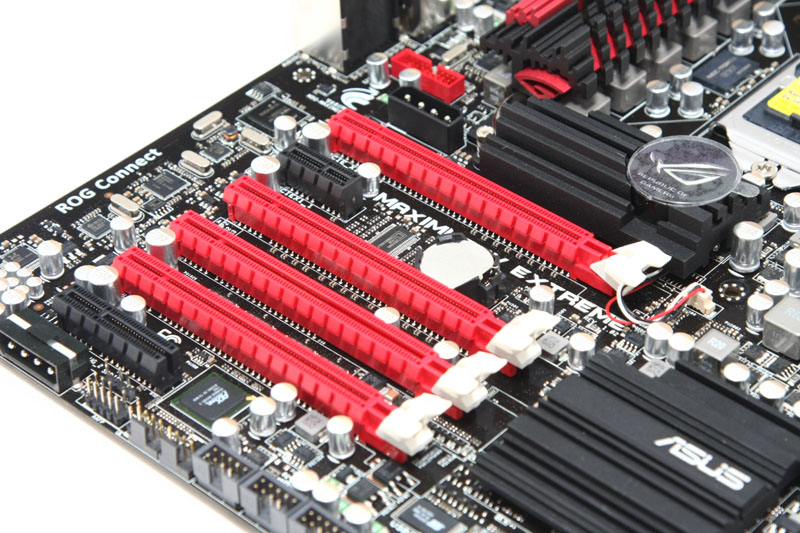

四組PCI-E 16x(實際為16x、16x、8x、16x)、一組PCI-E 1x以及一組PCI-E 4x. 由於P67 晶片組開始, INTEL不原生支援PCI lane, 所以沒有出現在板子上也是很正常的. http://pic.xfastest.com/pertonas/2600K/14.jpg

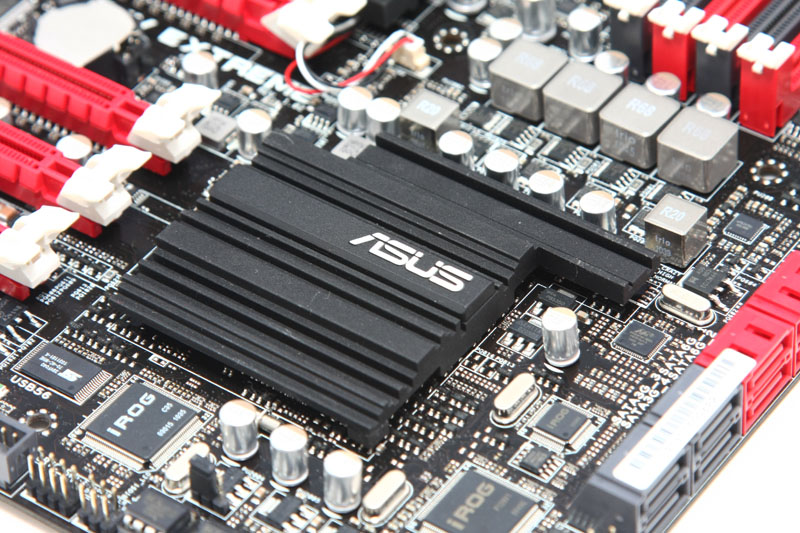

INTEL P67晶片組就躲在裡面. http://pic.xfastest.com/pertonas/2600K/15.jpg

晶片組部分 – 音效為REALTEK ALC889 網路為INTEL WG82583V 和INTEL WG82579V JMICRON JM362提供兩組eSATA USB3.0晶片組為NEC和VLI 810-Q8(VIA) http://pic.xfastest.com/pertonas/2600K/16.jpg

VLI 810-Q8, 必須注意的是它並非USB 3.0晶片組, 而是HUB控制晶片組. http://pic.xfastest.com/pertonas/2600K/17.jpg

I/O部分 – USB 3.0 x 8 PS2 x 1 eSATA x 2 RESET BUTTON x 1 ROG Connect x 1 LAN x 2 SPDIF BT with external plug in http://pic.xfastest.com/pertonas/2600K/18.jpg

ICS型號為 - 655885 http://pic.xfastest.com/pertonas/2600K/27.jpg

單組EPS 8 PIN. http://pic.xfastest.com/pertonas/2600K/19.jpg

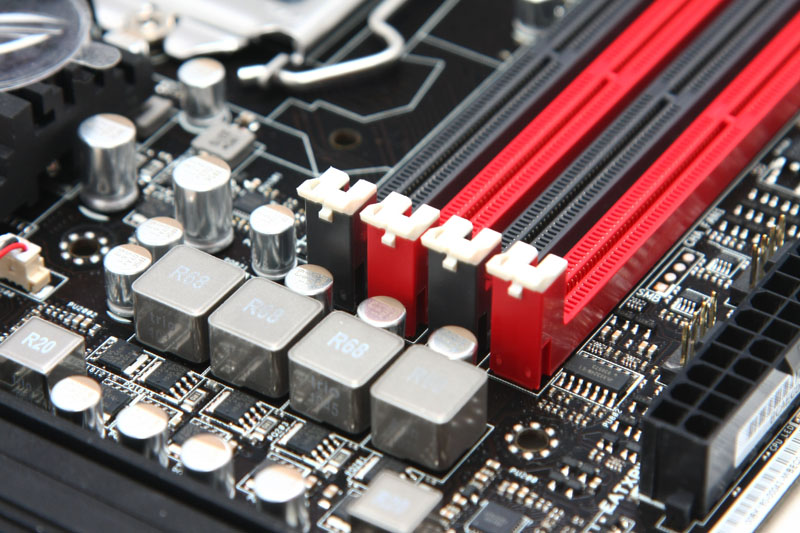

單邊記憶體開關設計. http://pic.xfastest.com/pertonas/2600K/20.jpg

CPU SOCKET部分, 相數並沒有很多. http://pic.xfastest.com/pertonas/2600K/21.jpg

NEC/TOKIN, Proadlizer film Cap(0E907), 電壓在2.5V, 至於容量則是900uF, 主要能夠提供CPU更穩定的電源. http://pic.xfastest.com/pertonas/2600K/22.jpg

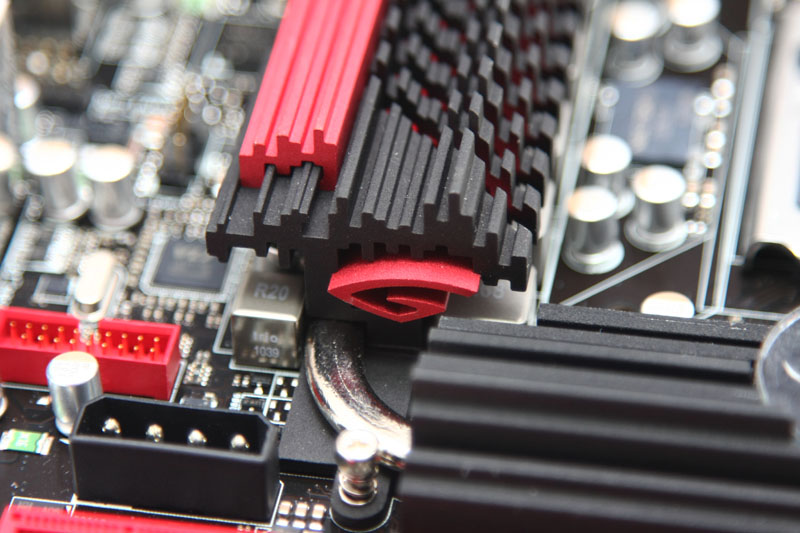

邪惡之眼又出現在散熱片上了. http://pic.xfastest.com/pertonas/2600K/24.jpg

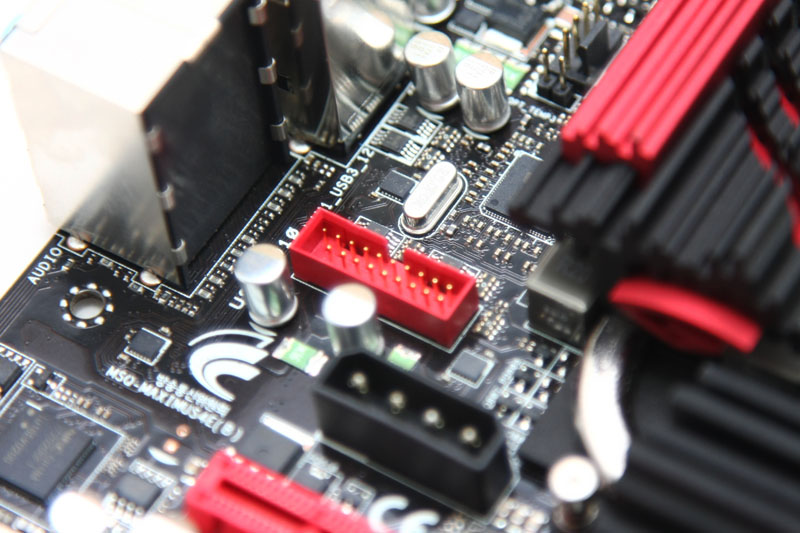

另外也提供19 PIN的USB 3.0供機殼或是前置裝置使用. http://pic.xfastest.com/pertonas/2600K/28.jpg

MAXIMUX IV EXTREME採用8層板, 是否比較好? 這裡並不能夠提供任何解答. http://pic.xfastest.com/pertonas/2600K/25.jpg

看到這張板子, 當然是要搭配K系列的CPU, 也因此選擇了2600K來測試. 盒裝的, 不是要搭機就是沒貨, 但是感謝好朋友的幫忙, 讓我有機會買到兩顆來進行測試 http://pic.xfastest.com/pertonas/2600K/2600K.jpg

CORE i7 – 2600K, 4C/8T. 3.4GHz、8MB Cache, 腳位是LGA 1155, TDP部分則是95W. http://pic.xfastest.com/pertonas/2600K/cpu2.jpg

原廠散熱器部分. http://pic.xfastest.com/pertonas/2600K/cpu6.jpg

目前市售盒裝版本的CPU皆為D2. http://pic.xfastest.com/pertonas/2600K/cpu8.jpg

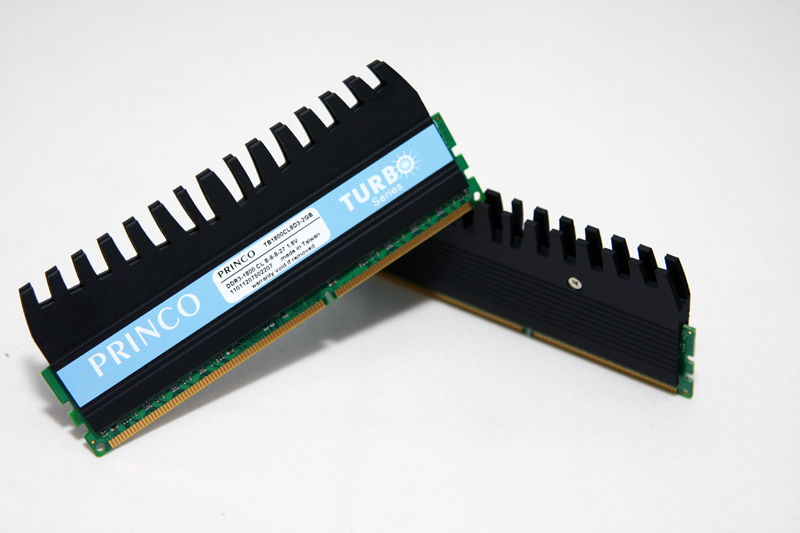

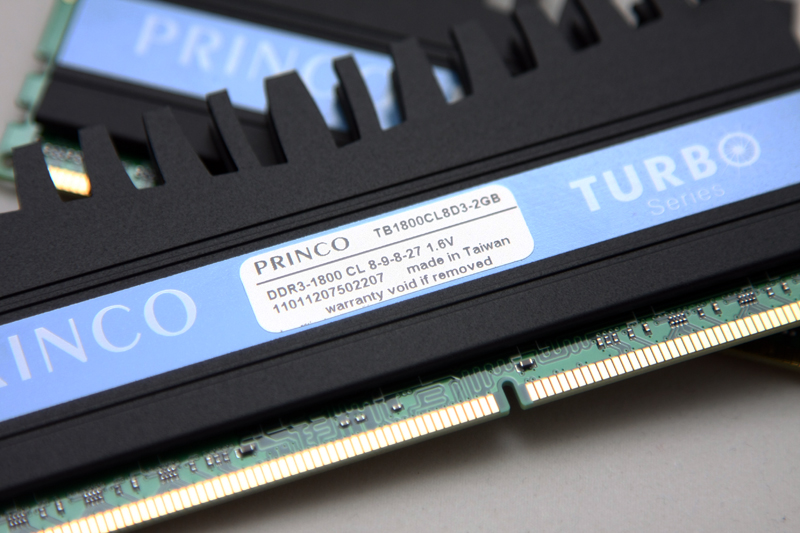

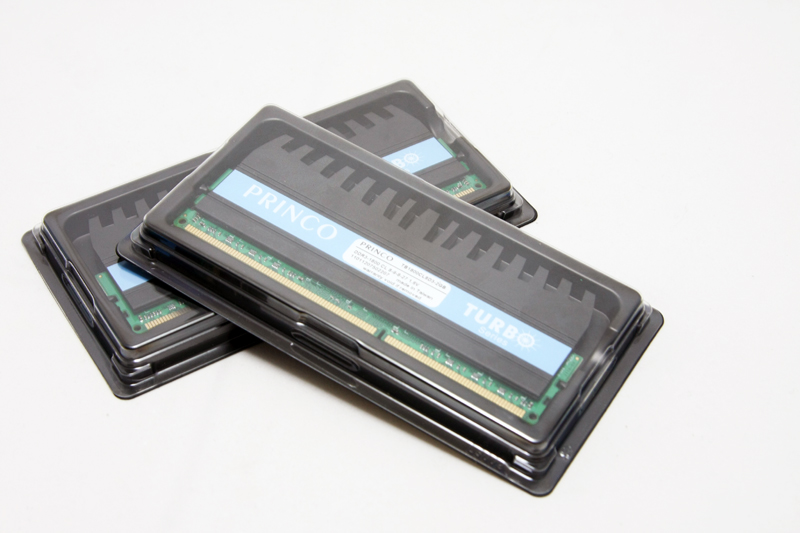

記憶體部分, 這次選擇使用了1800 CL 8 – 9 – 8 – 27 1T的記憶體. 來自於PRINCO, 印象中是做光碟片的廠商, 中文名字應該是巨擎科技. 目前看來, 似乎也要踏入記憶體的世界了. http://pic.xfastest.com/pertonas/2600K/ram1.jpg

http://pic.xfastest.com/pertonas/2600K/ram2.jpg

http://pic.xfastest.com/pertonas/2600K/ram3.jpg

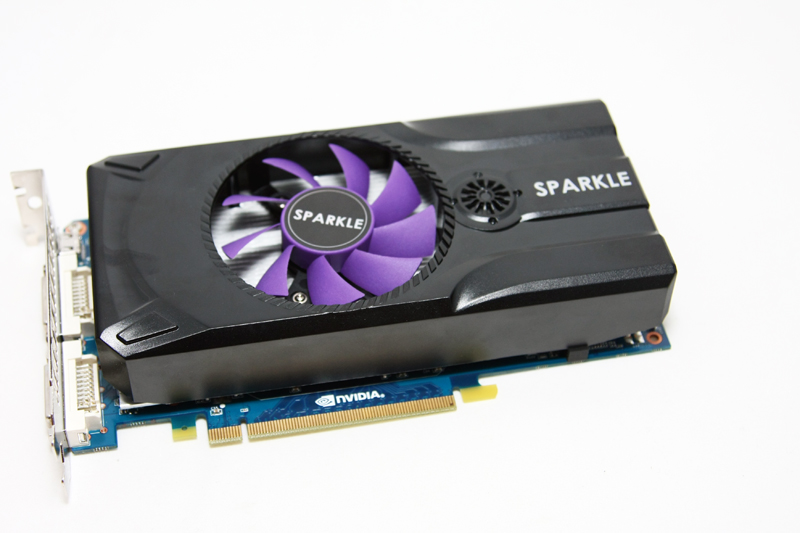

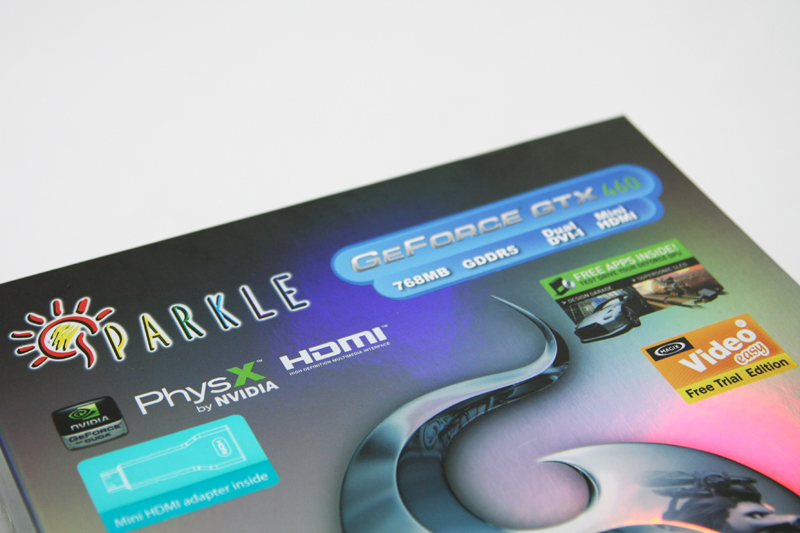

顯示卡部分, 決定使用這一張 – SPARKLE GTX 460 768MB. 終於還是回到主戰場了, 熟悉顯示卡的朋友可能知道, SPARKLE曾經一度退出台灣市場, 而如今隨著NVIDIA產品線的齊全, 他們也以全新的中文名字 – 斯博科回來. http://pic.xfastest.com/pertonas/2600K/vga1.jpg

http://pic.xfastest.com/pertonas/2600K/vga2.jpg

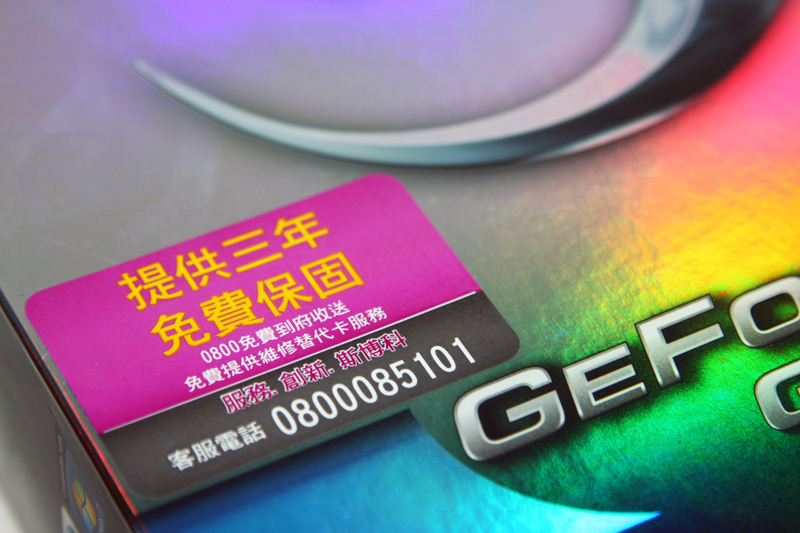

跟當初一樣, 顯示卡都是三年保固、0800到府收送以及維修替代卡的服務. 不同的是代理商換成強盜跟出奇蛋了. http://pic.xfastest.com/pertonas/2600K/vga3.jpg

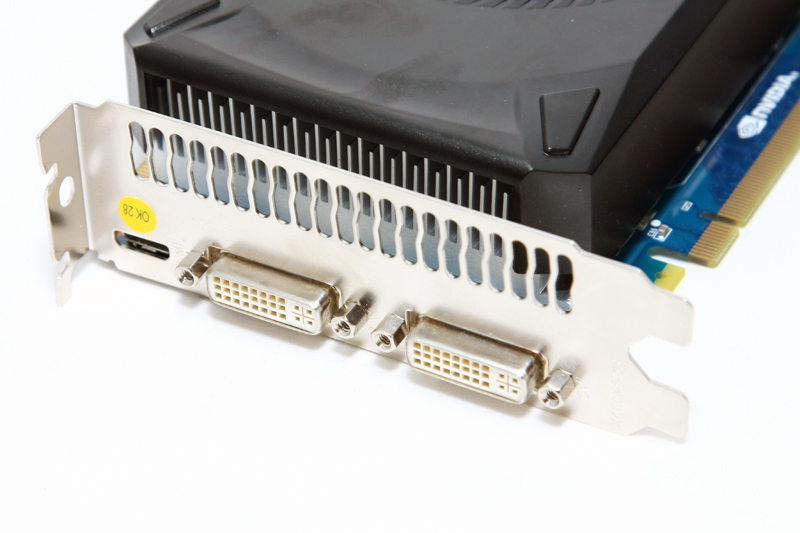

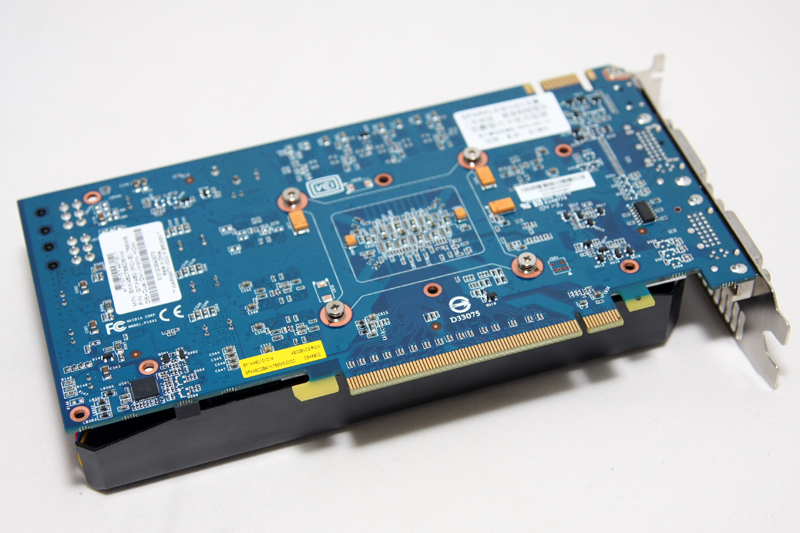

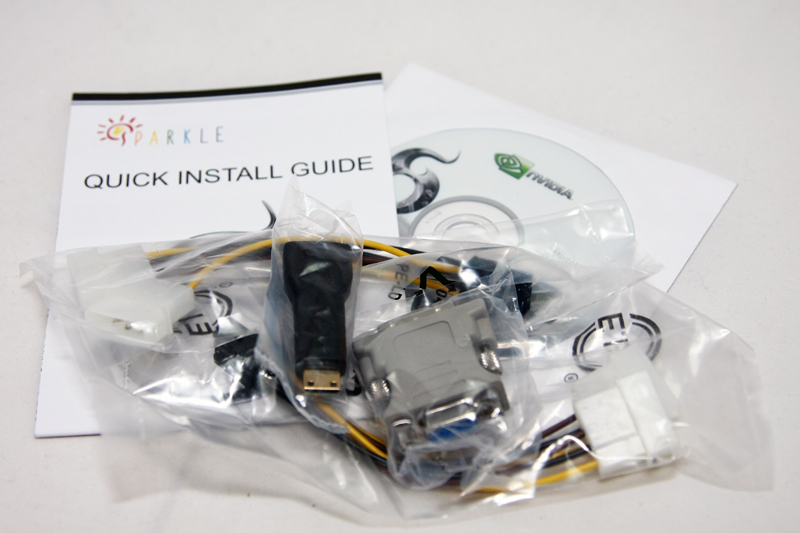

提供兩組DVI以及一組MINI HDMI供使用. 在配件部分, 有附上MINI HDMI的轉接頭, 算蠻貼心的. http://pic.xfastest.com/pertonas/2600K/vga4.jpg

http://pic.xfastest.com/pertonas/2600K/vga5.jpg

http://pic.xfastest.com/pertonas/2600K/vga6.jpg

http://pic.xfastest.com/pertonas/2600K/vga7.jpg

小P不太愛原廠散熱器, 因此這次要換回最愛的THERMALRIGHT來搭配MIVE. 應該算是他們家最新的散熱器吧…ARCHON XD…雖然是去年出的…外盒部分跟過去的大同小異, 樸實、簡單是最好的形容詞. http://pic.xfastest.com/pertonas/ARCHON/1.jpg

http://pic.xfastest.com/pertonas/ARCHON/7.jpg

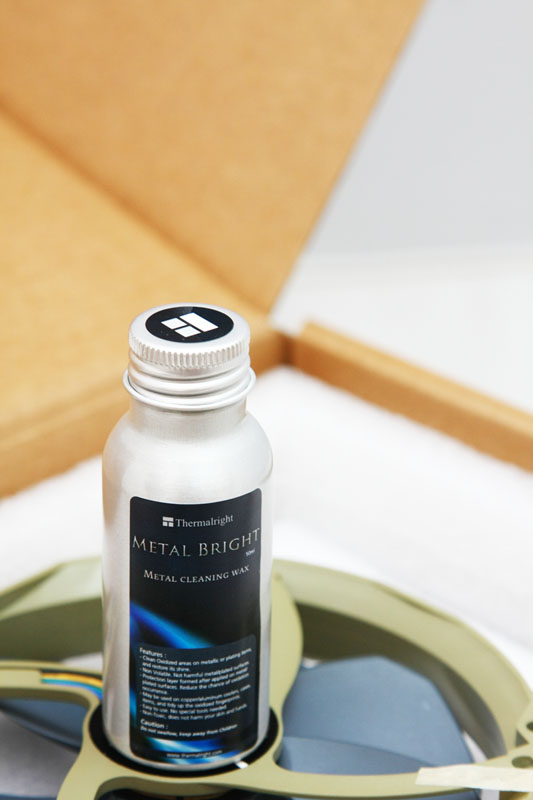

http://pic.xfastest.com/pertonas/ARCHON/4.jpg

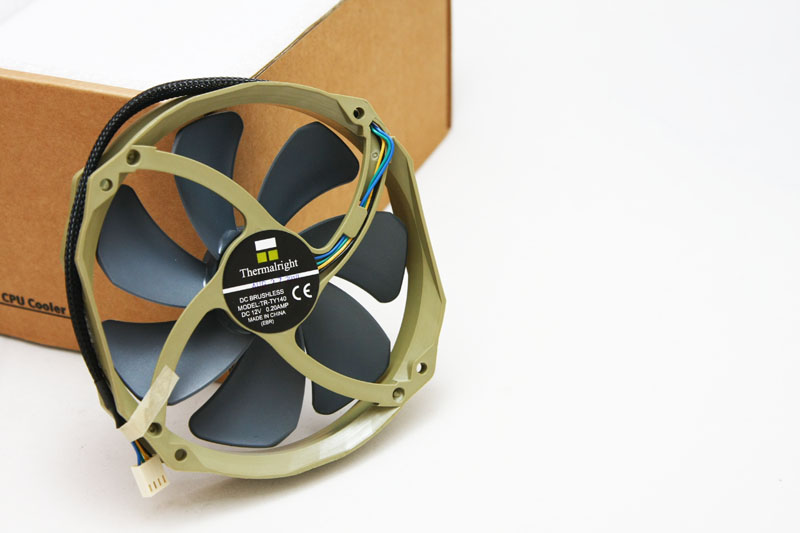

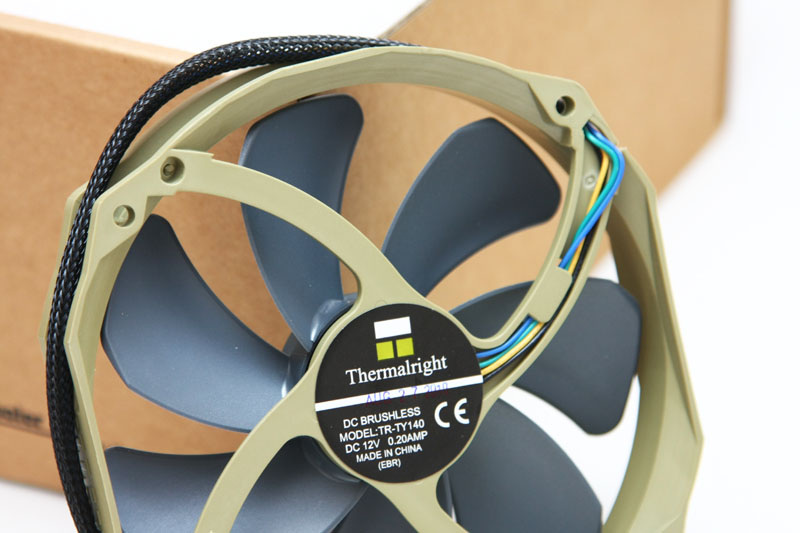

這次ARCHON有附上一顆14cm的風扇, 個人覺得還蠻不錯的. http://pic.xfastest.com/pertonas/ARCHON/5.jpg

http://pic.xfastest.com/pertonas/ARCHON/6.jpg

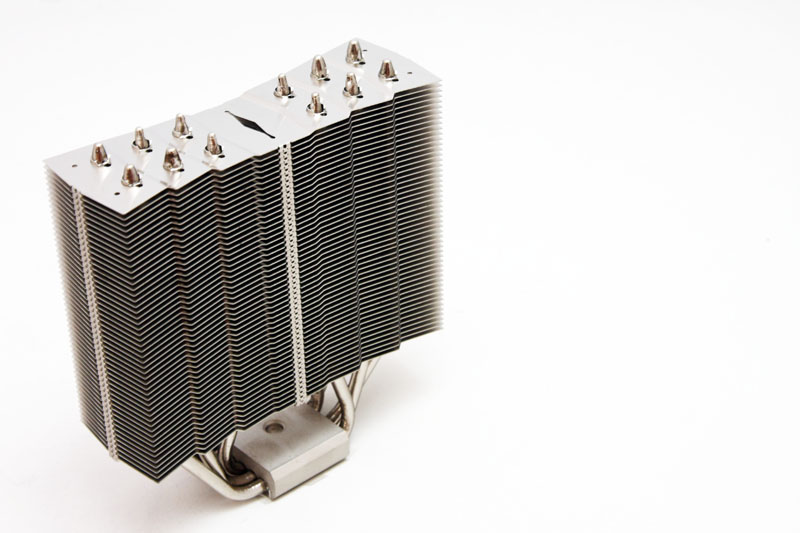

Thermalright的做工, 真的不需要特別的去挑剔什麼, 他們就是散熱器界的極品阿(但是價格…XD). http://pic.xfastest.com/pertonas/ARCHON/10.jpg

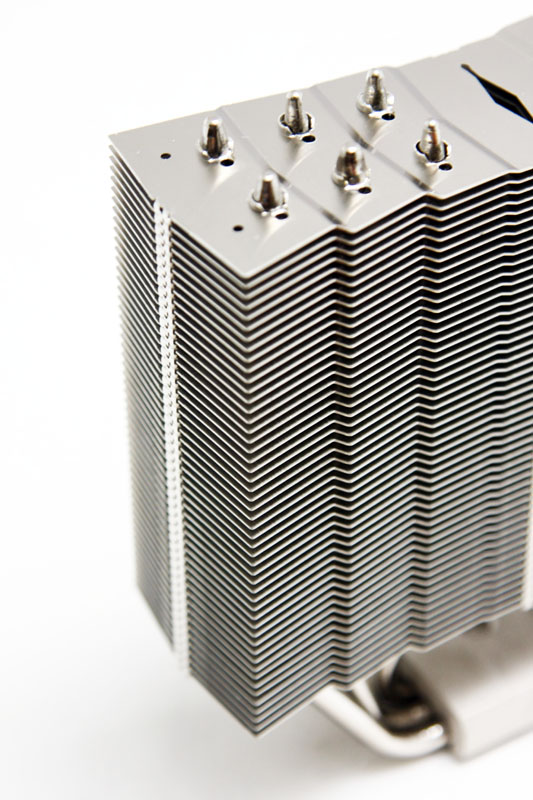

http://pic.xfastest.com/pertonas/ARCHON/13.jpg

http://pic.xfastest.com/pertonas/ARCHON/18.jpg

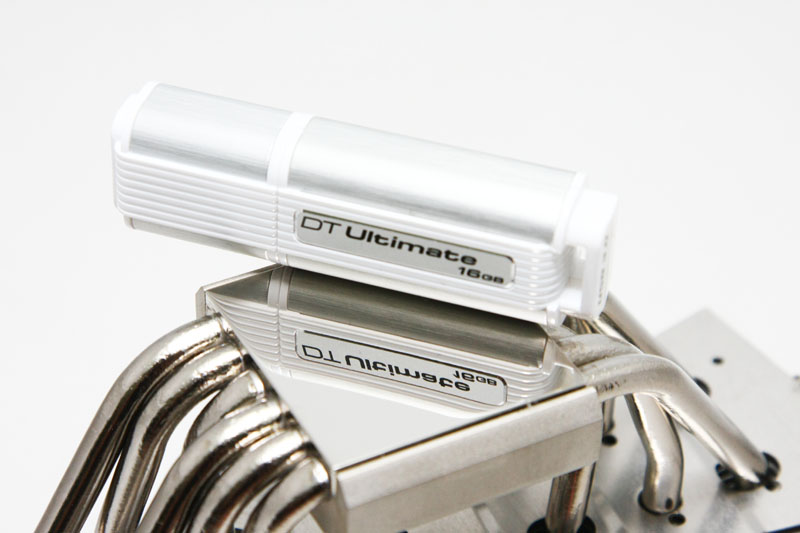

http://pic.xfastest.com/pertonas/ARCHON/19.jpg

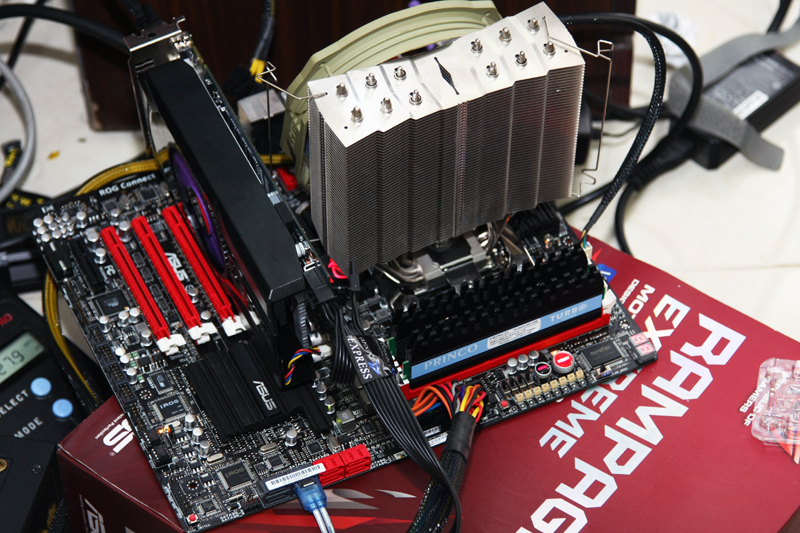

INTEL CORE i7 - 2600K ASUS ROG MAXIMUS IV EXTREME PRINCO DDR3 2GB 1800MHz CL 8 - 9 - 8 - 27 1T KINGSTON SSD NOW 30GB SPARKLE GTX 460 768MB Cooler Master Silent Pro Gold 600W Thermalright ARCHON http://pic.xfastest.com/pertonas/2600K/mive.jpg

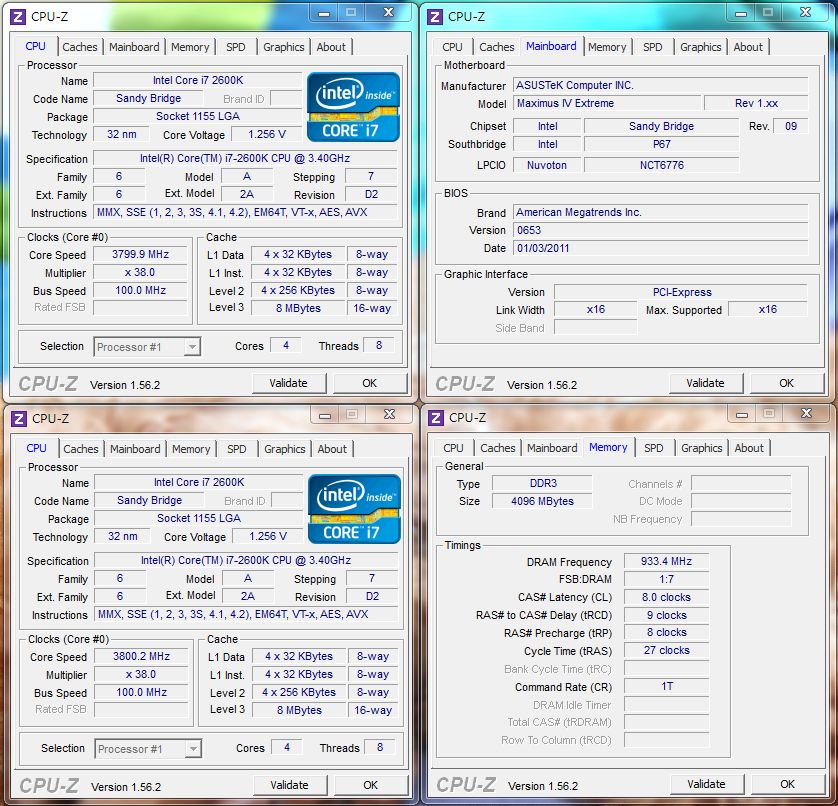

CPU-Z 1.56.2的版本, 算是比較正確. C1、C3以及C6統統關閉. 記憶體部分引用X.M.P, 但是稍微調整至1866MHz(原本應該為1800MHz). 而CPU部分則是因為TURBO BOOST 2.0, 而將時脈調整到3.8GHz. http://pic.xfastest.com/pertonas/2600K/cpuz.JPG

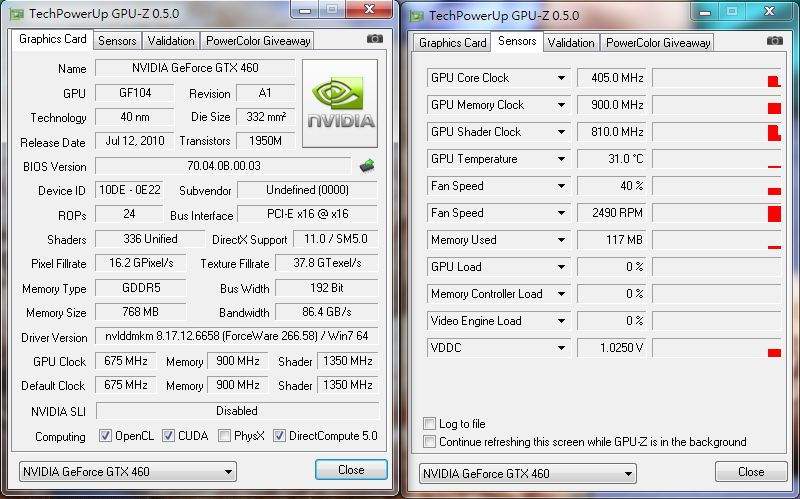

Sparkle GTX460 768MB GPU-Z, 待機溫度在31度徘徊, 至於全速運轉的溫度, 下面也有 Furmark提供大家參考. http://pic.xfastest.com/pertonas/2600K/gpuz.JPG

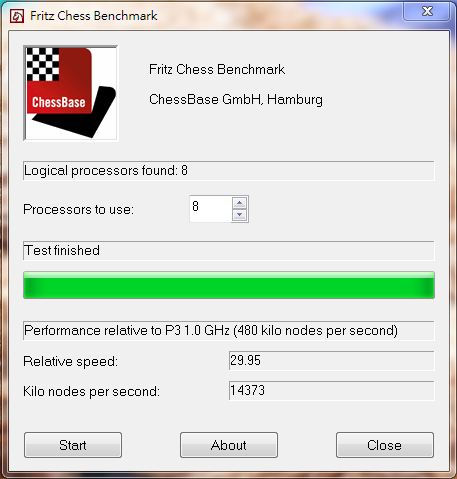

接下來就是一些效能測試, 提供大家參考. Fritz Chess Benchmark http://pic.xfastest.com/pertonas/2600K/fc.JPG

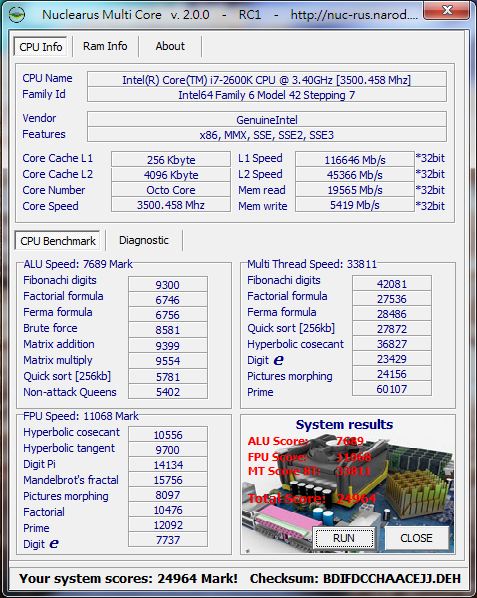

Nuclearus Multi Core V2.0.0 http://pic.xfastest.com/pertonas/2600K/nm.JPG

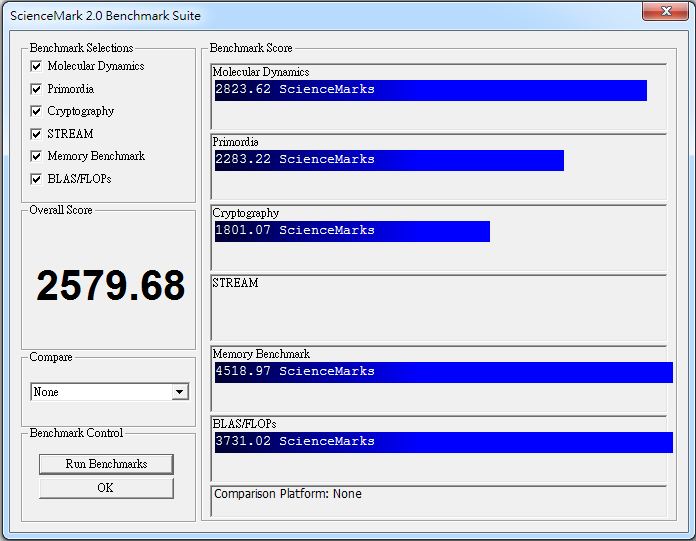

ScienceMark 2.0 http://pic.xfastest.com/pertonas/2600K/sm.JPG

wPrime, 跑PI是無敵手…預設都快接近10s. http://pic.xfastest.com/pertonas/2600K/wp.JPG

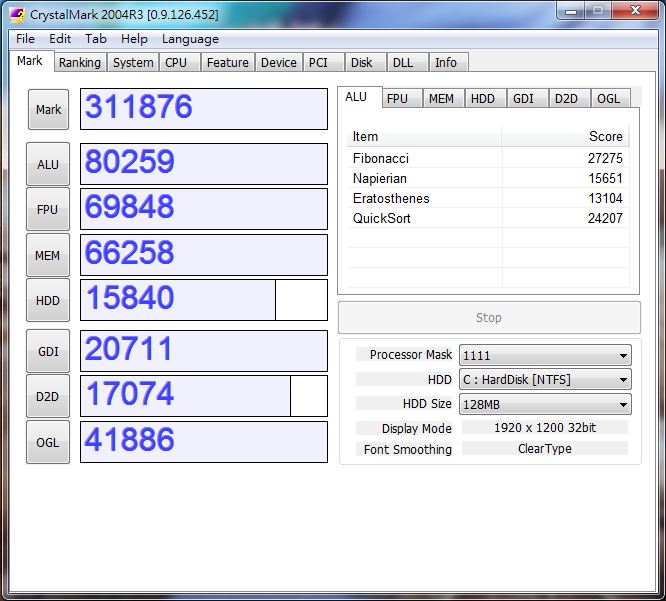

CrystalMark 2004R3 http://pic.xfastest.com/pertonas/2600K/cm.JPG

AIDA64的CPU測試提供大家參考. CPU Queen http://pic.xfastest.com/pertonas/2600K/c1.JPG

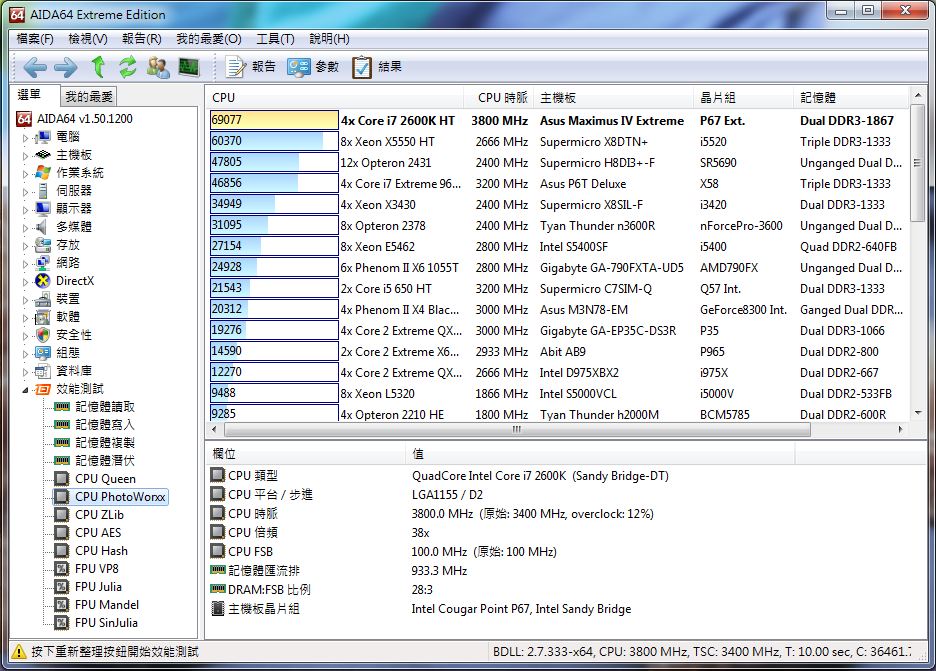

CPU PhotoWorxx http://pic.xfastest.com/pertonas/2600K/c2.JPG

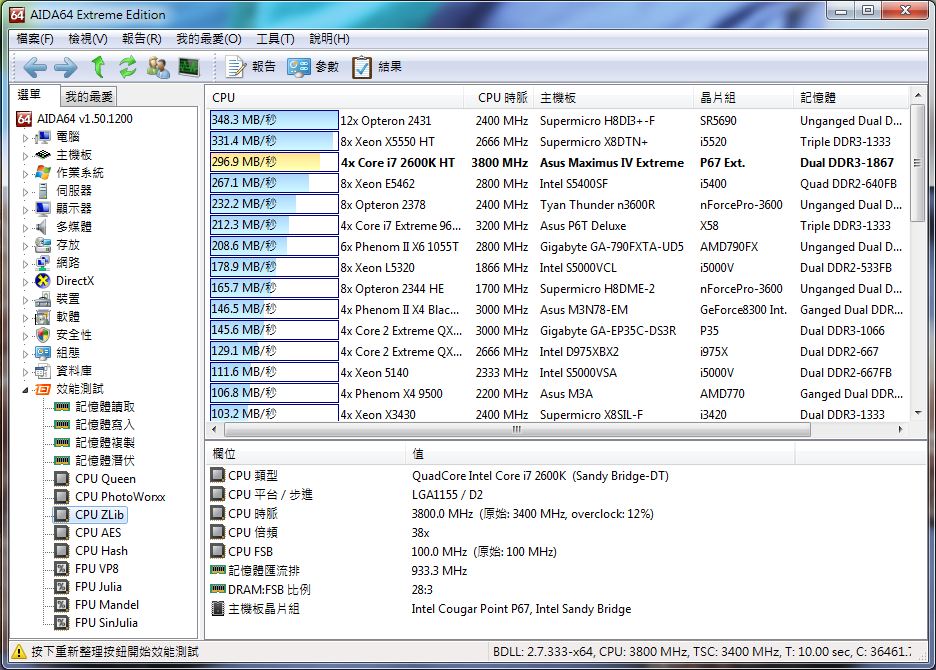

CPU ZLib http://pic.xfastest.com/pertonas/2600K/c3.JPG

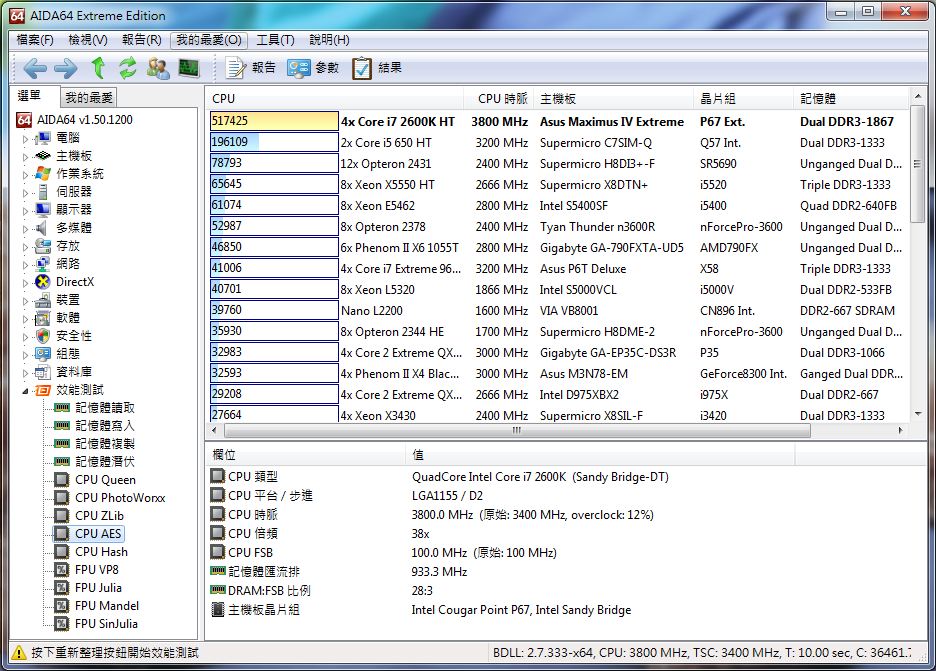

CPU AES http://pic.xfastest.com/pertonas/2600K/c4.JPG

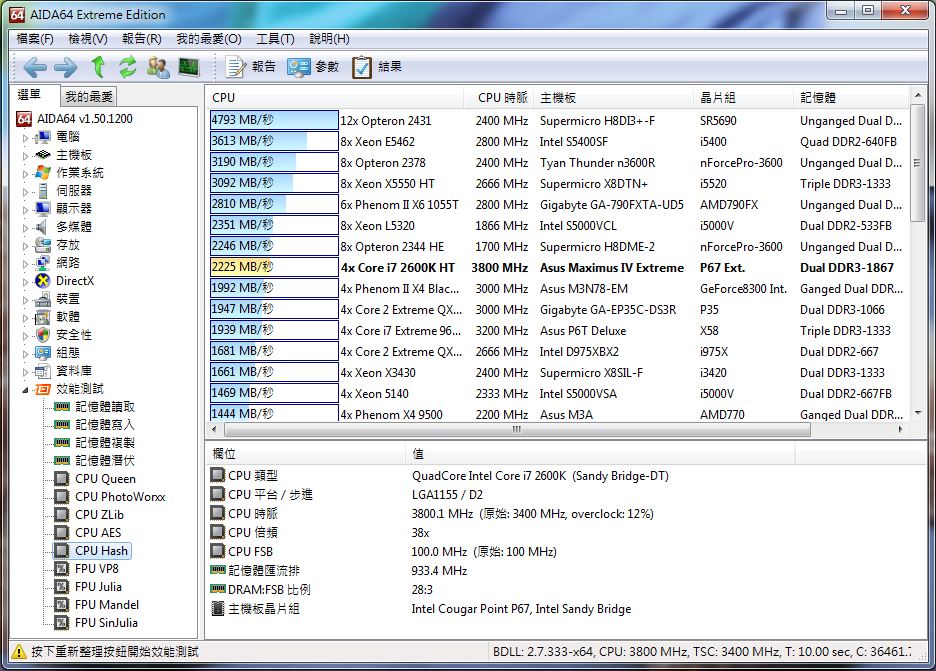

CPU Hash http://pic.xfastest.com/pertonas/2600K/c5.JPG

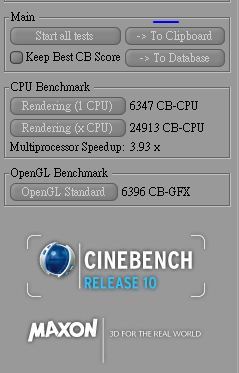

CINEBENCH渲染測試軟體, 也是小P很愛用的測試軟體之一. R10 http://pic.xfastest.com/pertonas/2600K/r10.JPG

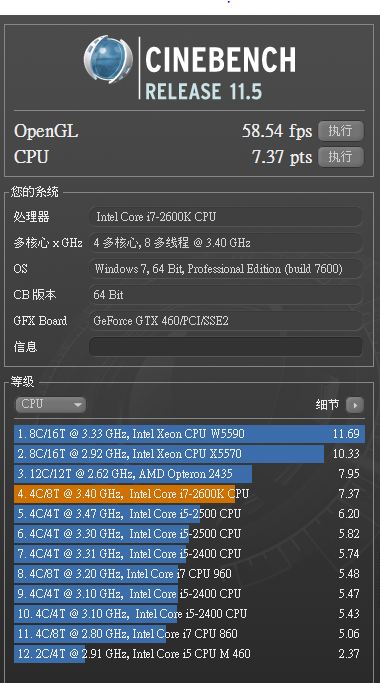

R11.5 http://pic.xfastest.com/pertonas/2600K/r115.JPG

PCMark Vantage模擬電腦整體運行時, 提供數據參考, 分數越高表示效能越強, 小P是覺得比其WIN 7體驗分數, 這套軟體的意義比較有參考價值. http://pic.xfastest.com/pertonas/2600K/pcmark.JPG

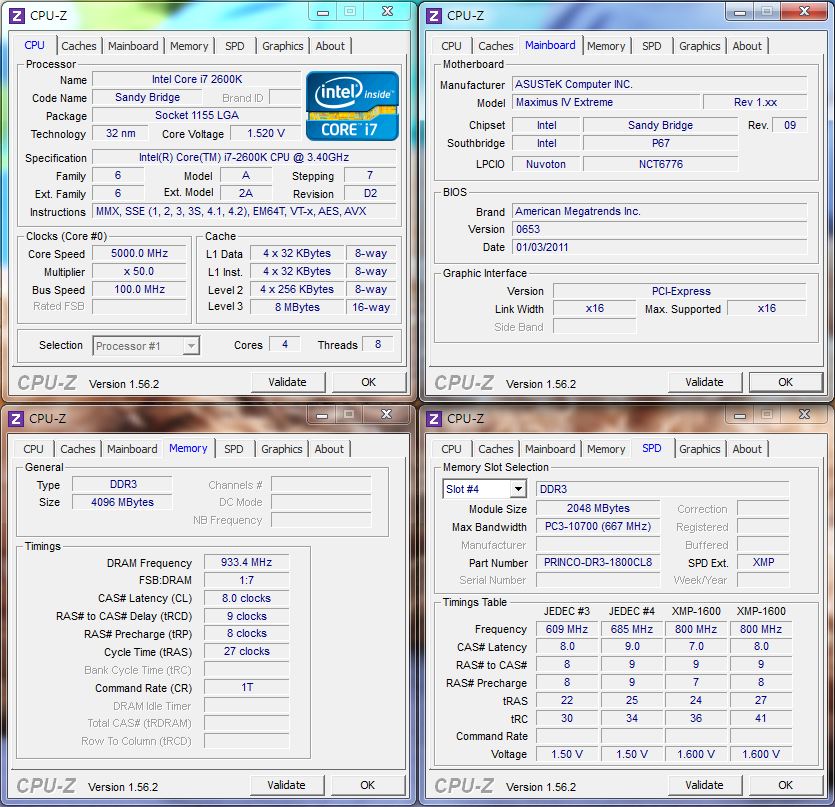

過去在沒有K系列的時期, INTEL部分CPU都被宣稱4G為基本盤, 而現今慢慢的因為K系列的導入, 而變成了5G為基本盤了…所以簡單的將手上的2600K調整倍頻 – 50. CPU-Z的電壓顯示為1.52V, 這是我第一顆2600K. 可以跑完3D MARK VANTAGE跟燒機. 而我另一顆2600K則只要1.45V就能夠跑完3DMARK VANTAGE… http://pic.xfastest.com/pertonas/2600K/cpuz1.JPG

CrystalMark 2004R3 http://pic.xfastest.com/pertonas/2600K/cm1.JPG

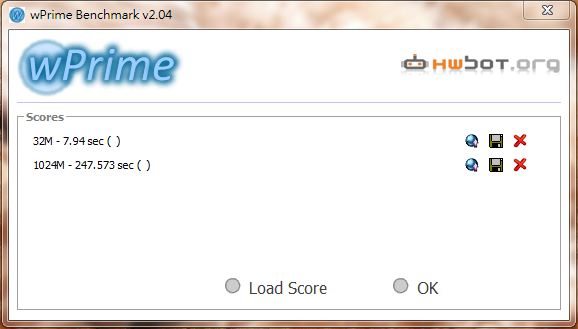

wPRIME, 5GHz的時脈, 簡簡單單突破8sec. http://pic.xfastest.com/pertonas/2600K/wp1.JPG

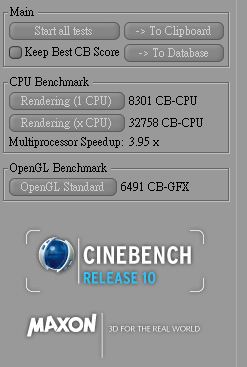

接著看看CINEBENCH的表現. R10 http://pic.xfastest.com/pertonas/2600K/r101.JPG

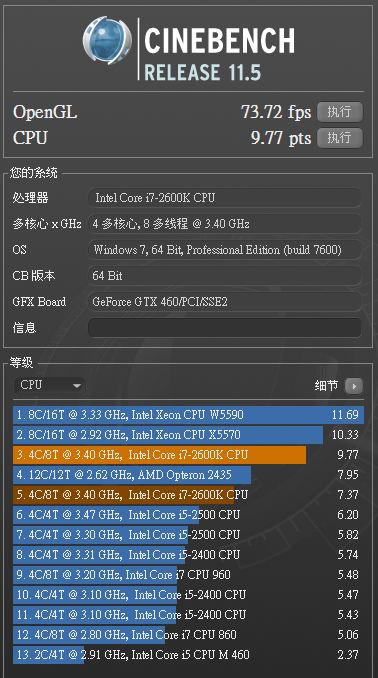

R11.5 http://pic.xfastest.com/pertonas/2600K/r1151.JPG

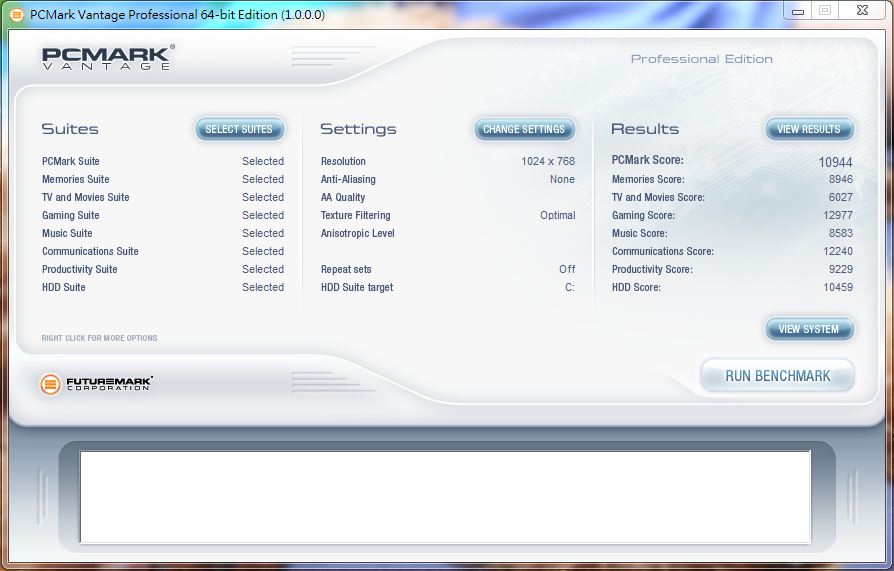

5GHz跑完PCMark Vantage. http://pic.xfastest.com/pertonas/2600K/pcmark1.JPG

記憶體控制器部分, 也是SANDY BRIDGE強調的部分. 這裡還是選擇了AIDA 64來進行測試一下. 而使用的記憶體則是PRINCO的1800 CL8 – 9 – 8 – 27(實際為1866MHz)當作受測者. Read http://pic.xfastest.com/pertonas/2600K/m1.JPG

Write http://pic.xfastest.com/pertonas/2600K/m2.JPG

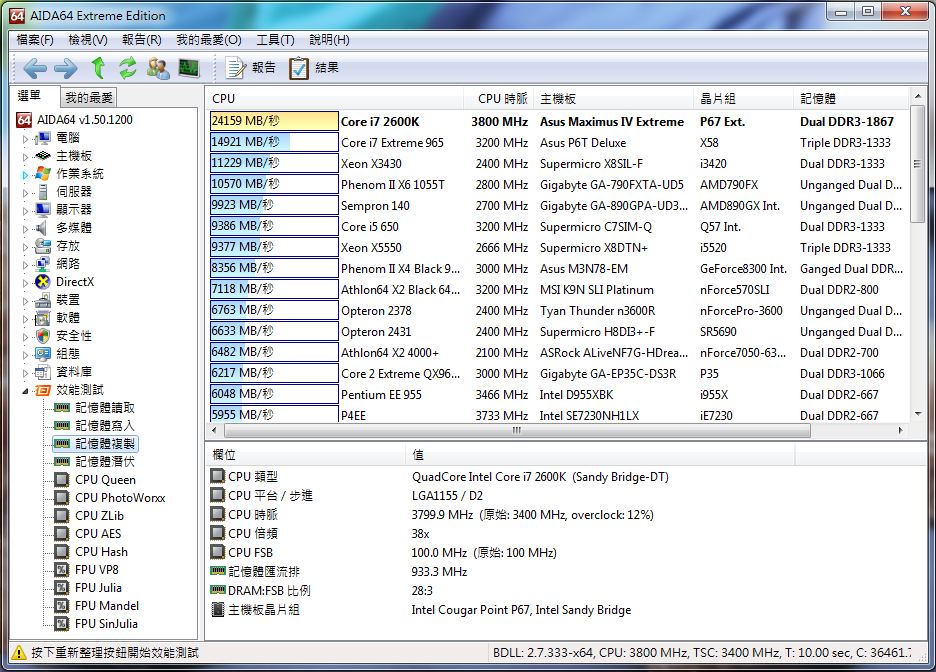

Copy http://pic.xfastest.com/pertonas/2600K/m3.JPG

Latency. http://pic.xfastest.com/pertonas/2600K/m4.JPG

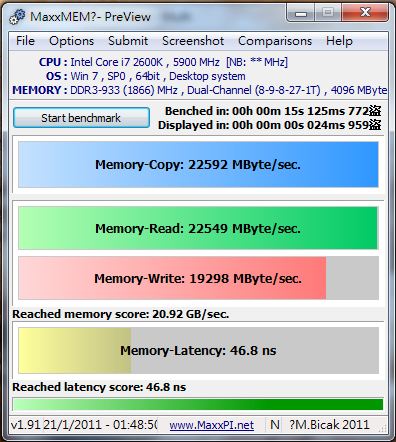

另外MaxxMEM也做了一些更新, 可以到他們的網站下載. 看一下比較正常的數據. 這個效能…也確實幹掉了INTEL X58的三通道. http://pic.xfastest.com/pertonas/2600K/mm2.JPG

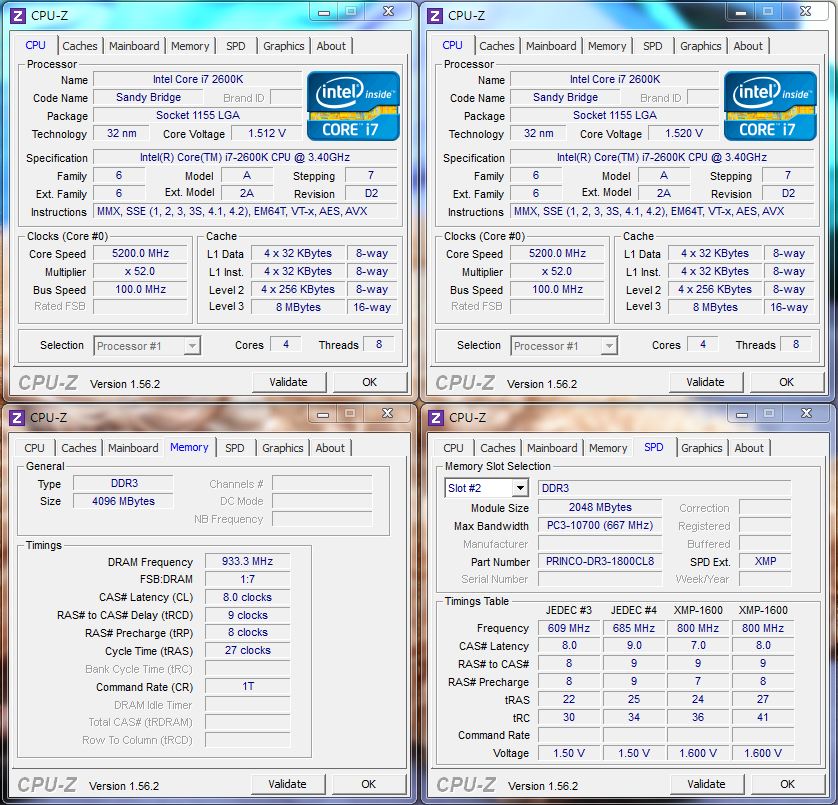

倍頻調整至52時, 時脈來到5.2GHz. http://pic.xfastest.com/pertonas/2600K/cpuz2.JPG

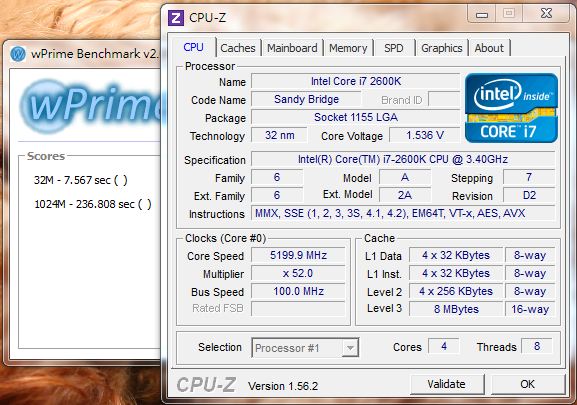

wPRIME來到7.567s. http://pic.xfastest.com/pertonas/2600K/wp2.JPG

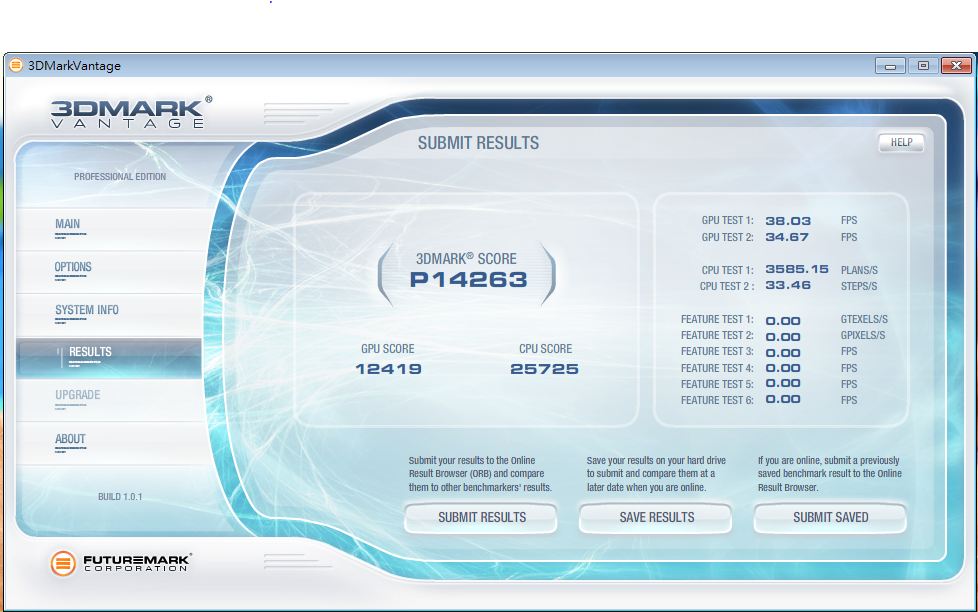

顯示卡的測試, 這次選擇了Sparkle的GTX460 768MB, 也選擇了一些遊戲BENCHMARK搭配 5GHz的時脈簡單測試一下. 先看看萬惡的3DMARK VANTAGE P模式下 (物理加速為關閉狀態). 3.8GHz的2600K, CPU分數 – 25725. http://pic.xfastest.com/pertonas/2600K/p.JPG

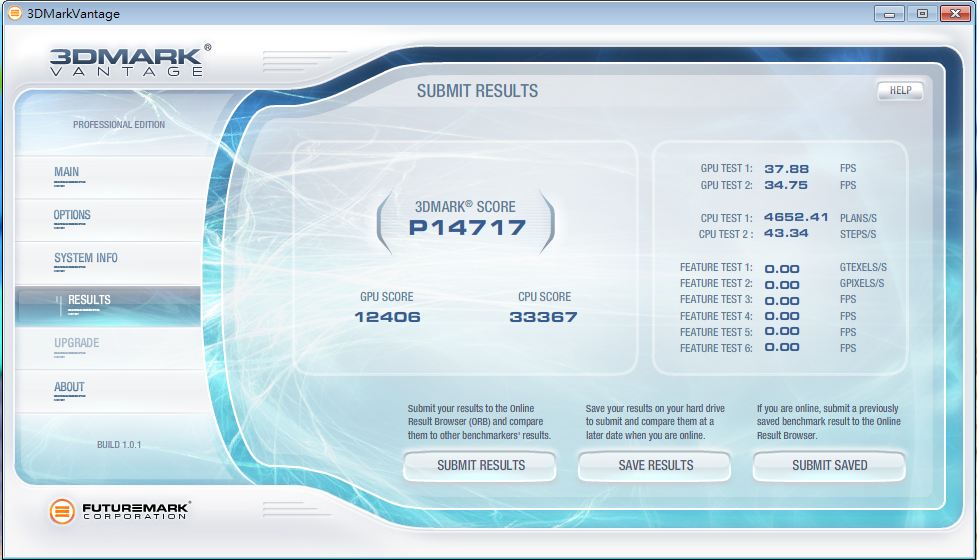

5.0GHz的2600K, CPU分數 – 33367. http://pic.xfastest.com/pertonas/2600K/p1.JPG

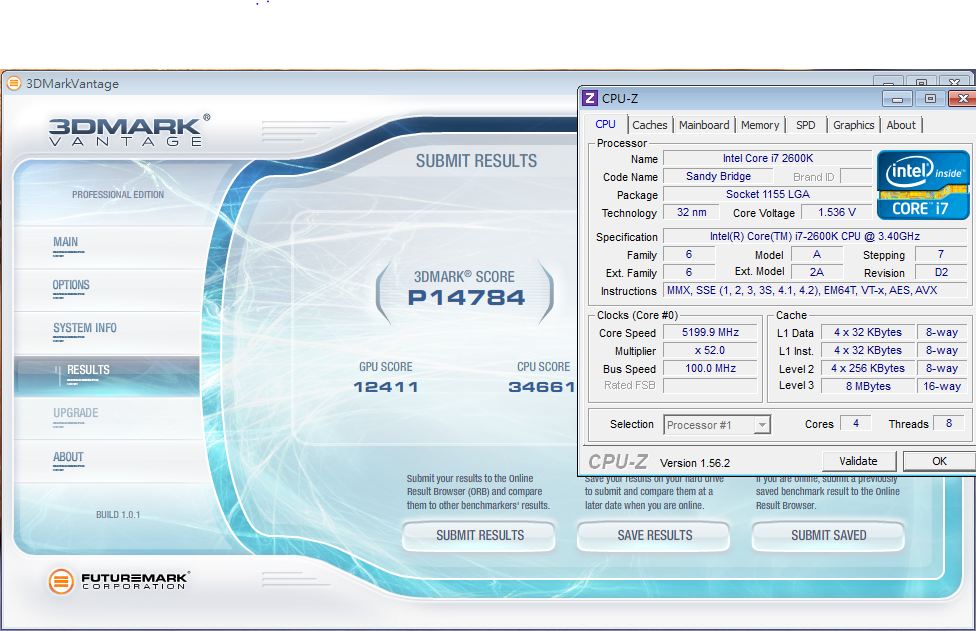

5.2GHz的2600K, CPU分數 – 34661. http://pic.xfastest.com/pertonas/2600K/p2.JPG

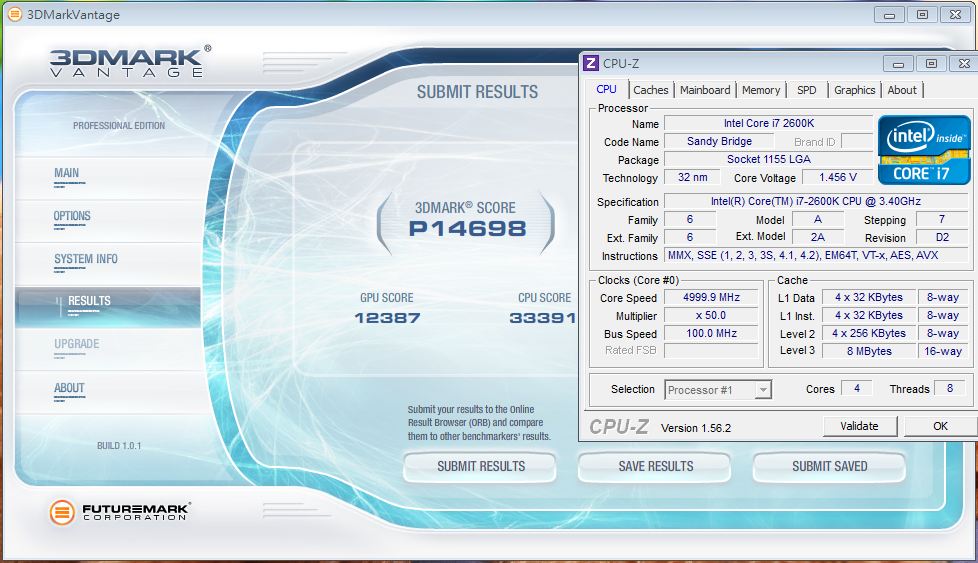

至於我手中的另一顆2600K, 電壓為1.45V時的5GHz. http://pic.xfastest.com/pertonas/2600K/145V.JPG

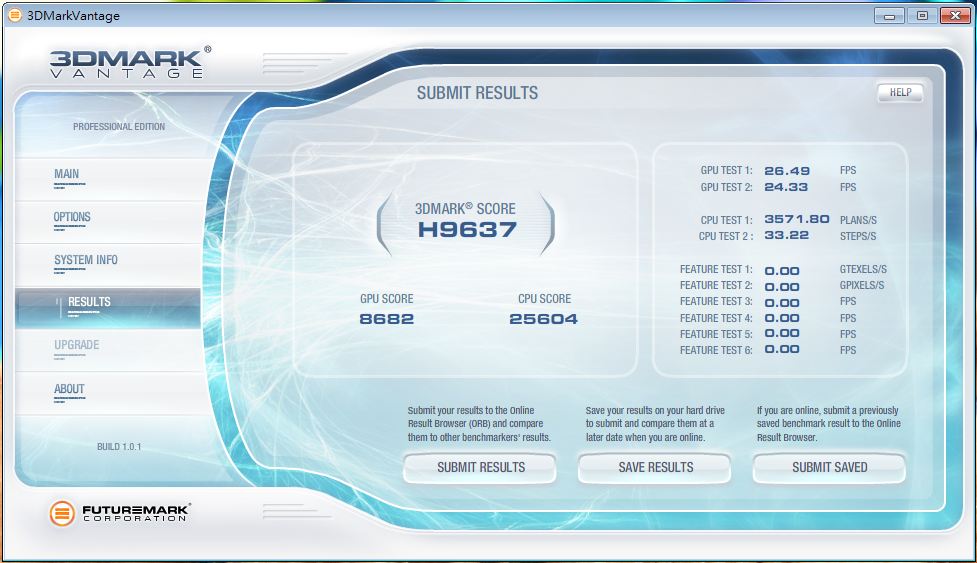

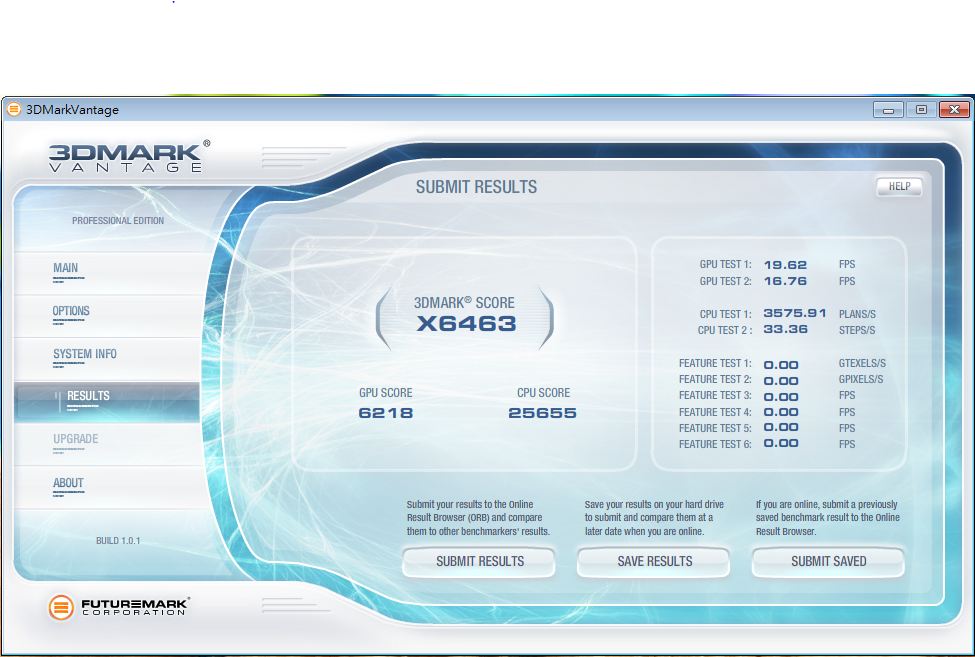

3.8GHz的H模式以及X模式. http://pic.xfastest.com/pertonas/2600K/h.JPG

http://pic.xfastest.com/pertonas/2600K/x.JPG

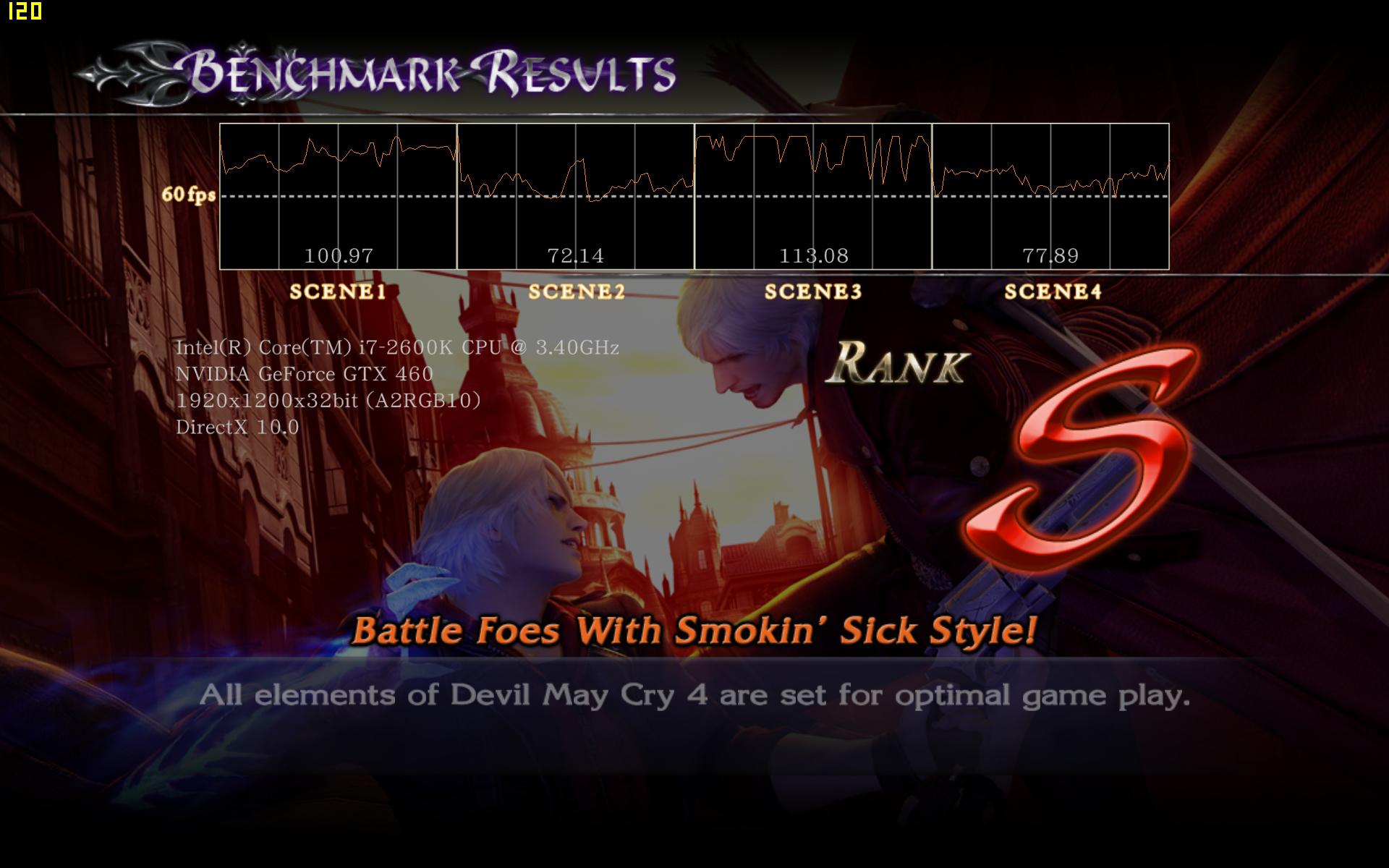

遊戲測試部分, 使用BENCHMARK主要能夠將變因調整到最低. 環境皆是在全開的條件下測試. Devil May Cry 4. http://pic.xfastest.com/pertonas/2600K/dm.jpg

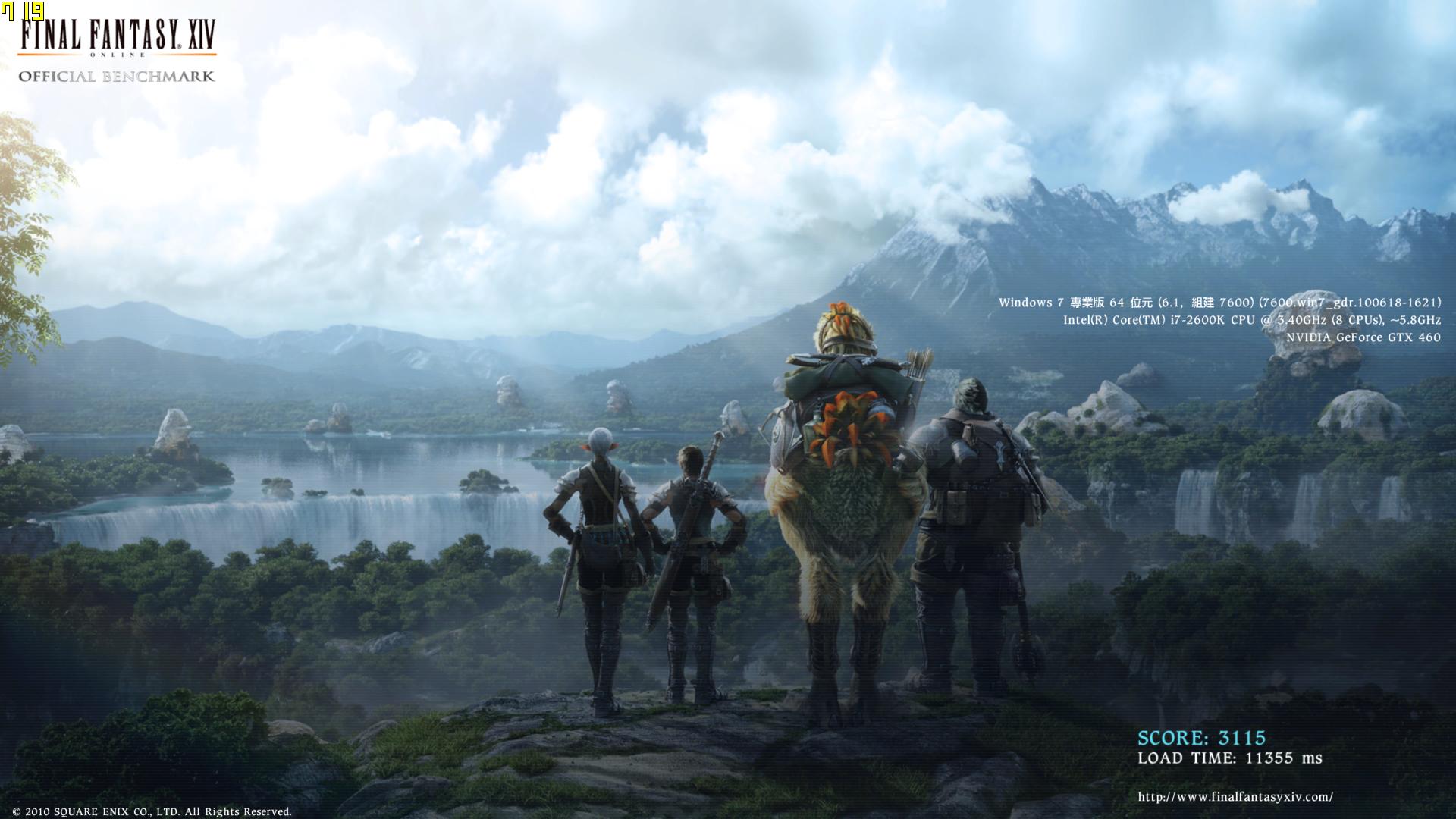

FINAL FANTASY XIV http://pic.xfastest.com/pertonas/2600K/ff.jpg

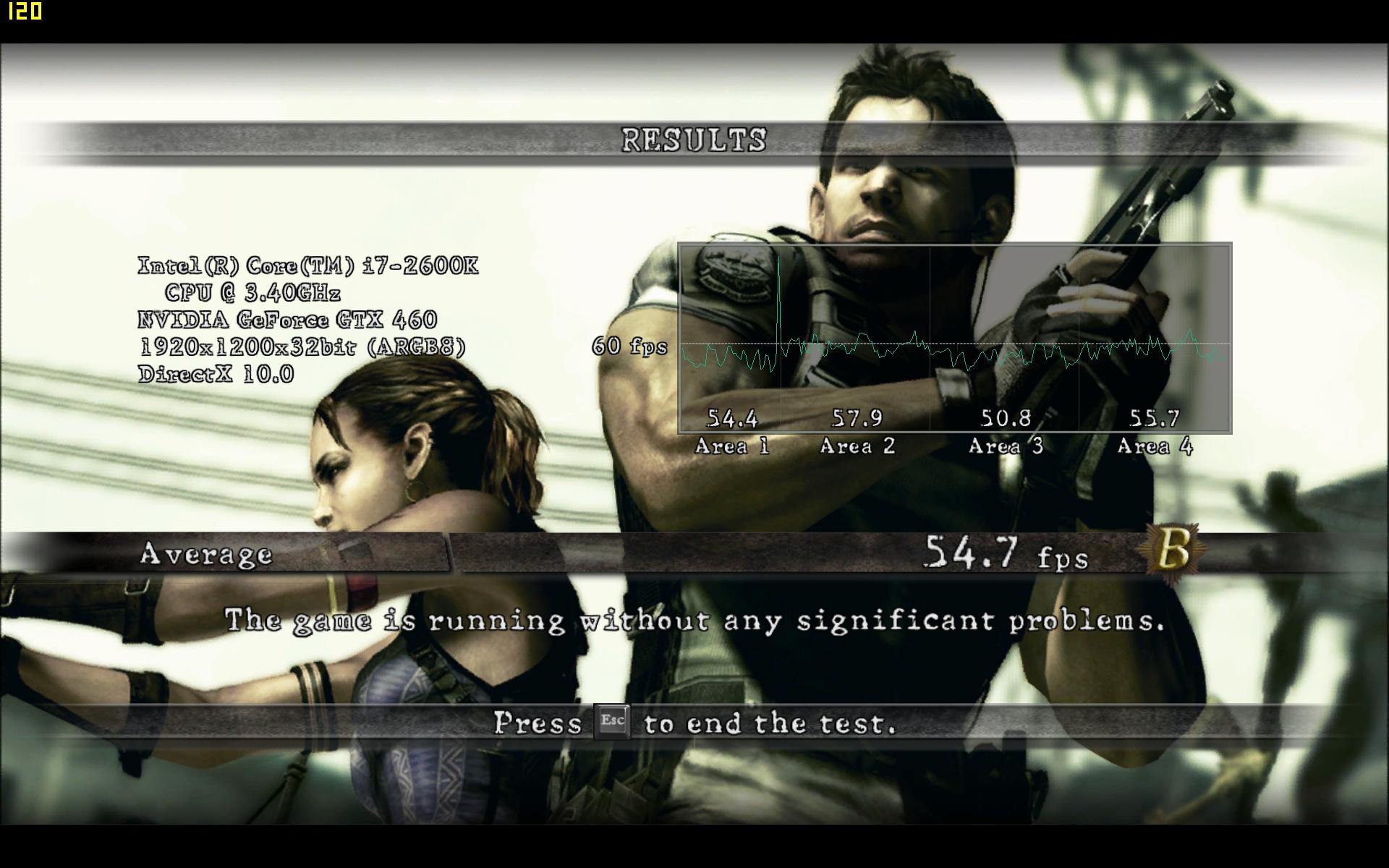

RESIDENT EVIL V http://pic.xfastest.com/pertonas/2600K/re.jpg

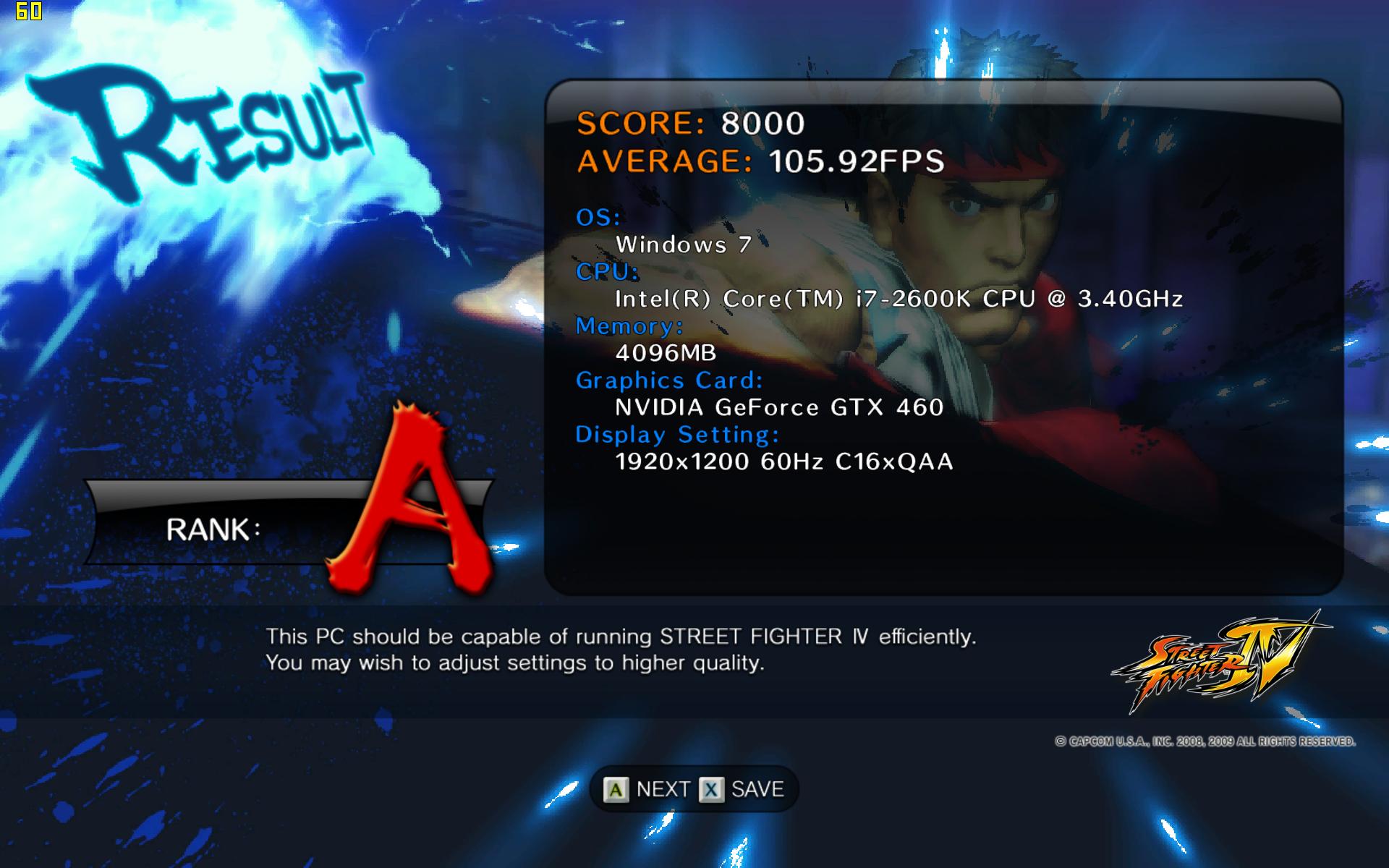

StreetFighter IV. http://pic.xfastest.com/pertonas/2600K/sf.jpg

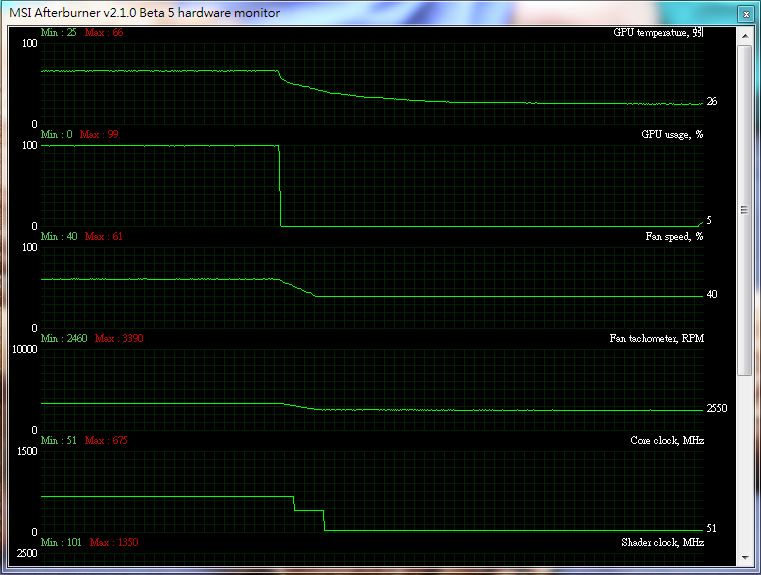

至於溫度表現, 只能夠用中上來形容. 待機溫度用GPU-Z測試為31度, 而MSI的AFTERBUNER 顯示為26度. http://pic.xfastest.com/pertonas/2600K/buen.JPG

FURMARK運行下的溫度顯示為66度. http://pic.xfastest.com/pertonas/2600K/fu.jpg

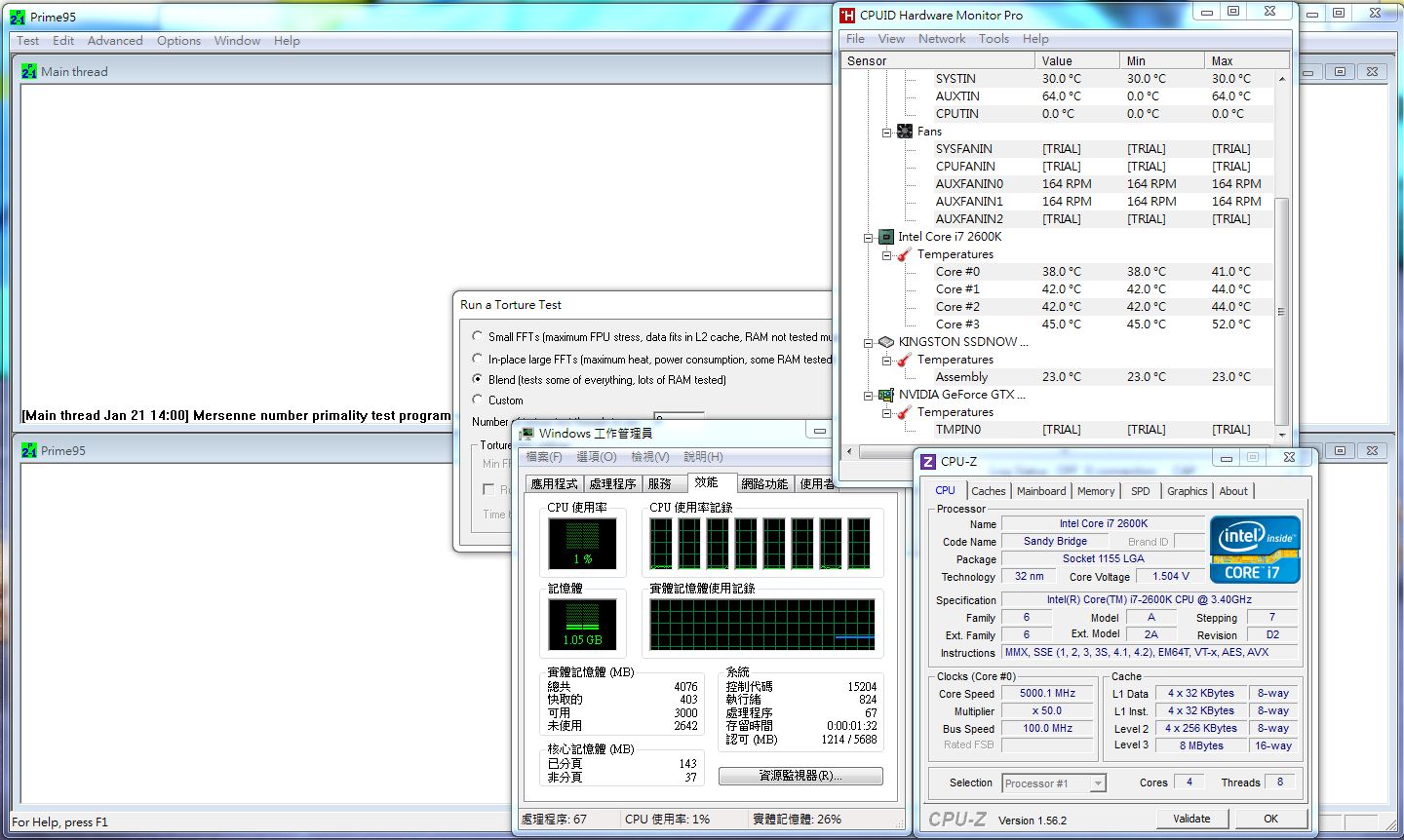

另外, 小P這次選擇了Thermalright ARCHON來壓制i7 – 2600K, 表現部分就參考看看下列數據. Idle時, 最高溫度為45度. http://pic.xfastest.com/pertonas/2600K/idle.JPG

FULL Load 10分鐘後的情況下, 溫度最高飆升到82度. http://pic.xfastest.com/pertonas/2600K/full.JPG

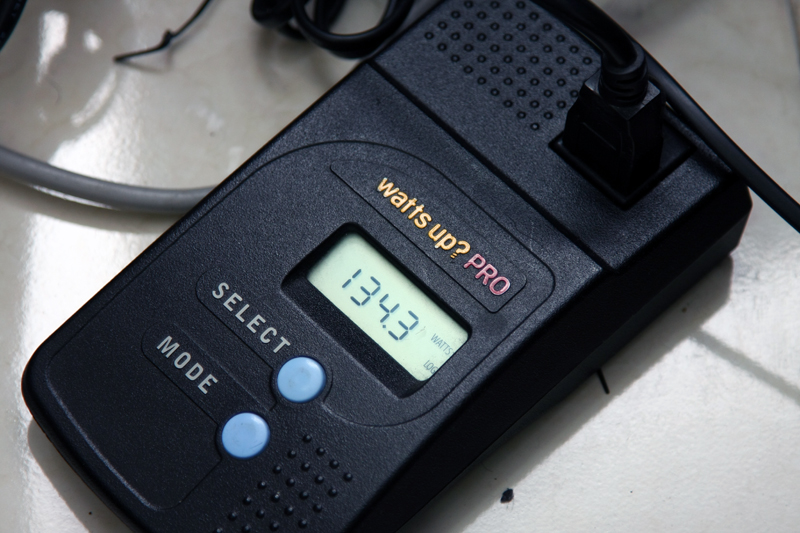

至於瓦數部分, 也有利用POWER WATTS UP?來觀察, 也提供大家參考看看. 當然不是測量一般的時脈, 我們看看5GHz時脈下的瓦數. PSU是Cooler Master的600W GOLD, 效率必須乘上0.9才會是實際消耗瓦數. 待機時, 連顯示卡一起算進去 – 134.3W. http://pic.xfastest.com/pertonas/2600K/i1.jpg

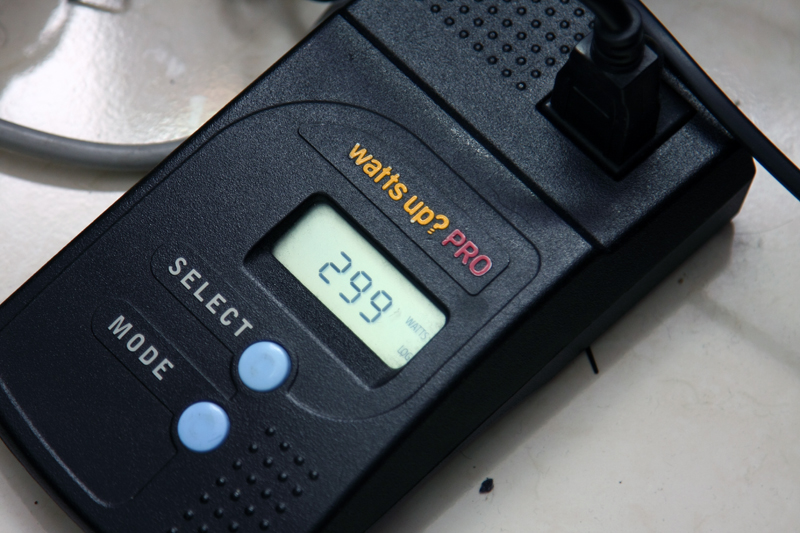

僅針對CPU以及記憶體進行燒機時 – 299W. http://pic.xfastest.com/pertonas/2600K/i2.jpg

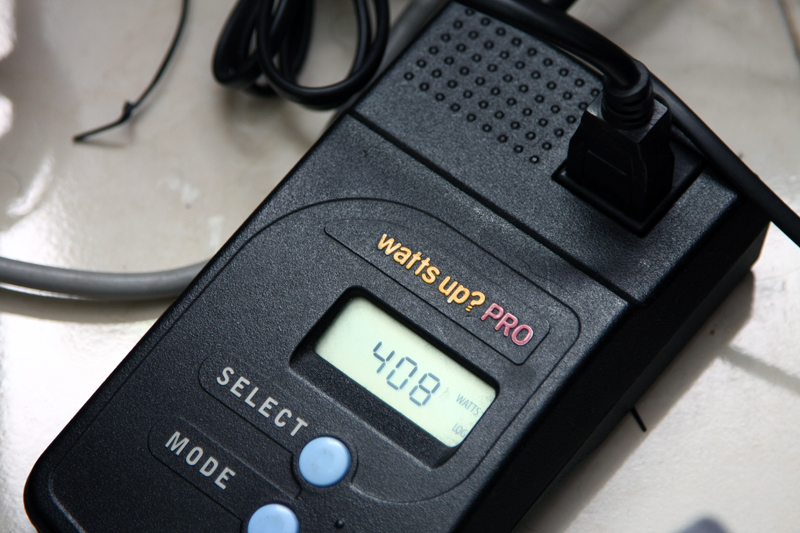

搭配上Sparkle GTX460 768MB一起燒機 – 408W. http://pic.xfastest.com/pertonas/2600K/i3.jpg

從i5 – 2400、2500到現在的i7 – 2600K, 小P已經跟大家分享了INTEL目前最新架構的三顆主流CPU的效能. 同時也分享了三張板子 – P8P67 DELUXE、SABERTOOTH P67以及 ROG MAXIMUS IV EXTREME. 若是之後有機會玩到其他家的板子, 也會跟大家做分享(其實非常想玩GIGA跟MSI啦…XD) 不同的定位, 針對不同需求的使用者. 加上電腦DIY會因為預算而產生了不同的配套組合 , 或許就是小P喜歡這一塊的原因. 每一種搭配都有不同的感受跟樂趣, 只是在於CP 或是爽度. ROG玩了那麼多張, 最愛的還是RAMPAGE III EXTREME. 而MAXIMUS IV EXTREME則因為 INTEL的限制, 似乎也沒辦法將OVERCLOCKING完全發揮出其效能, 略覺得可惜了一些. 至於記憶體部分, 使用的PRINCO記憶體在參數似乎有點緊繃, 測試其間可以調整到2133 CL 9 – 10 – 9 – 27 開機進系統, 但卻無法正常的跑完測試, 因此就讓它在1866MHz 就好. Sparkle再度重返台灣市場, 帶來了一張目前似乎是最低價的GTX 460 768MB. 並且提供三年到府收送以及維修備卡, 是否能夠讓消費者重拾信心, 就留待各位去觀察. 效能部分, 跟其他家的GTX 460 768MB差異並不算太大, 溫度壓制表現前面已經有提到, 屬於中上. 提供大家做個參考. CPU部分, 買了兩顆來測試. 似乎第二顆的人品比較好一些, 能夠讓我1.45V跑完 VANTAGE, 但也沒再多嘗試, 因為年關將至, 有點忙碌的整理房間= =… 好在今年過年, 並沒跟2010年一樣的去環島旅行, 到時候可以好好的再來玩一下… ASUS MAXIMUS IV EXTREME with INTEL第二代CORE i7 – 2600K完整測試到一個段落, 接下來應該會有一篇極限測試, 敬請期待, 謝謝收看. -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 220.136.188.157
