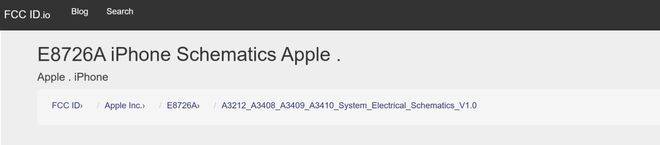

1.原文連結： https://www.163.com/dy/article/KAN41IFV0511FQO9.html 2.原文標題： 163頁iPhone 16e原理圖全部洩漏！FCC疑似“手滑”，蘋果一再強調要「無限期保密」 3.原文來源(媒體/作者)： 163網易號 (CSDN出品 ID: CSDNnews) / 鄭麗媛 4.原文內容： (已經過繁體中文翻譯) 如果說平時iPhone的外觀設計洩露是「小打小鬧」，那麼這一次的洩露堪稱「核爆級」： 近日，美國聯邦通信委員會（FCC）疑似「手滑」，把iPhone 16e的設計原理圖直接對外 公開了。 https://i.meee.com.tw/Kusc1BI.jpg

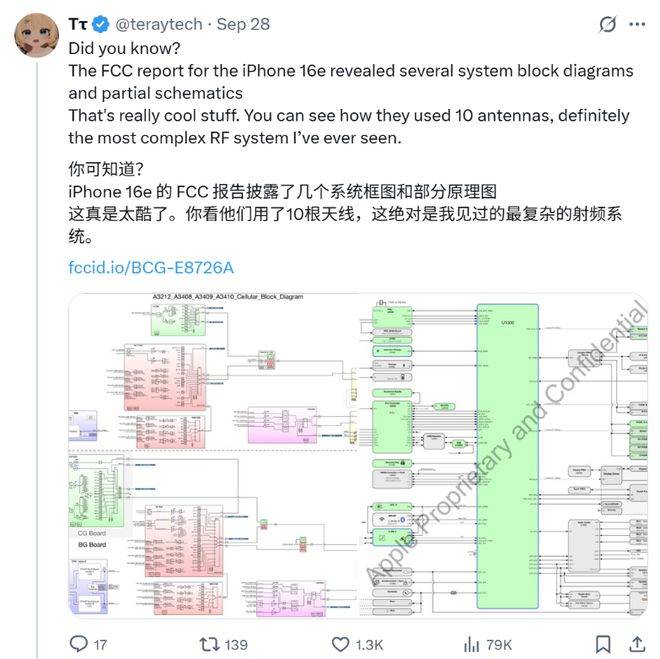

這份文件長達163頁，詳細程度幾乎足以讓硬體工程師一眼看懂蘋果的內部設計邏輯。而 諷刺的是，就在同一份資料包中，還包含了一封蘋果提交給FCC的正式函件，字裡行間一 再強調：「請務必無限期保密」。 一份163頁的設計原理圖，意外出現在FCC資料庫 最初，是監管文件追蹤網站FCCID.IO發現FCC資料庫中出現了一份異常文檔。經確認，這 是一份163頁的PDF文件，展示了iPhone 16e（型號A3212、A3408、A3409、A3410）的完整 電路原理圖。 從內容來看，這份文檔幾乎囊括了所有核心設計資料： ● 模組框圖 ● 電氣原理圖 ● 天線佈局 ● 技術描述與產品規格 ● 除錯流程 ● 軟體安全說明 對於普通消費者來說，這類文件基本沒有實際意義。但對於硬體研發人員，尤其是蘋果競 爭對手的工程師來說，這無疑是一份「寶藏」——它能省去大量逆向工程和拆解分析的工 作，直接揭示蘋果的內部設計思路。 在X (Twitter)平台上不少網友已經開始剖析這份文件中iPhone 16e的各種設計亮點： ● 有人讚歎iPhone 16e中複雜的射頻系統。 https://i.meee.com.tw/UWy5rUw.jpg

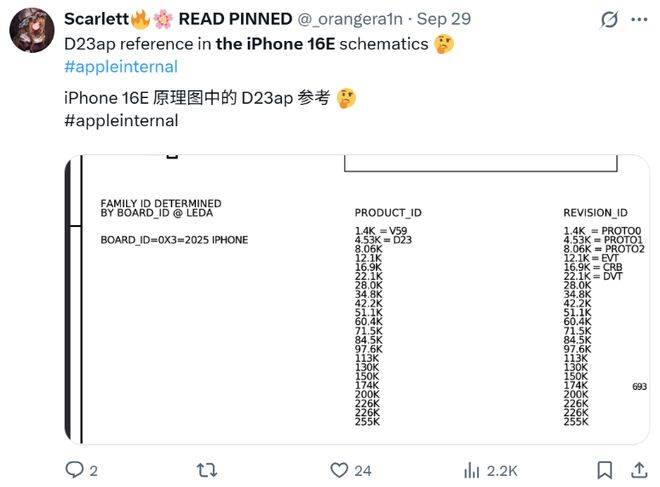

● 有人截出了iPhone 16e的D23ap相關資訊。 https://i.meee.com.tw/DwSXMYB.jpg

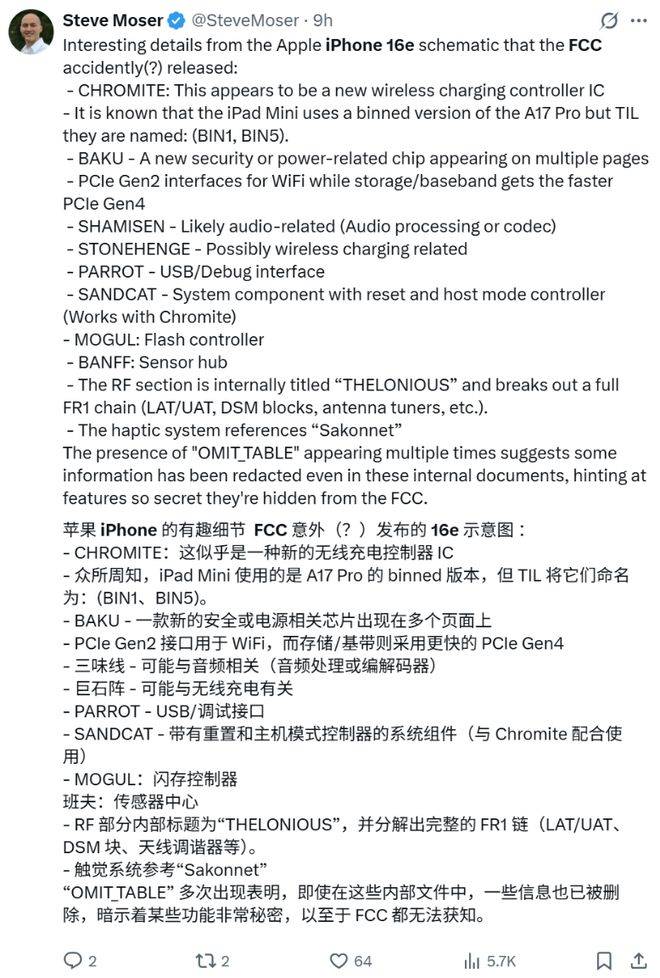

● 還有人直接一一盤點了iPhone 16e的各種有趣細節。 https://i.meee.com.tw/HAg5CQX.jpg
蘋果的「無限期保密」請求，被FCC無視？ 更令人震驚的是，在洩露的資料中，還附帶了一封蘋果的正式函件，日期標註為2024年9 月16日。 這封信中清晰地寫道：相關文檔包含「機密且具有專有性的商業秘密」，如果被公開，可 能會給予競爭對手「不公平的優勢」。因此，蘋果要求這些資料需「無限期」保密。 同時，信中也區分了不同類型文件的保密要求： ● 必須長期保密的文件：電路原理圖、技術說明、天線位置、軟體安全文檔等。 ● 可以短期保密的文件：設備的內部外部照片、使用者手冊、測試環境照片等。這些資 料蘋果通常只要求180天保密期，到期後可以公開。 換句話說，蘋果深知哪些資料會觸及核心機密，哪些內容相對無傷大雅——很顯然，這次 FCC是把最敏感的部分「放了出來」。 截至目前，FCC尚未就這次洩露事件做出正式回應。但業內多數人認為，這更可能是資料 庫配置錯誤所致：按照慣例，企業在提交資料時，可以勾選哪些文件需要保密，哪些允許 公開。若監管方在操作或系統設置上出現差錯，就可能導致應當「鎖死」的文件被外洩。 事實上，這種情況也並非第一次發生。類似的認證機構，如歐盟也曾在處理廠商提交的資 料時發生過小規模洩露。只是，這次涉及到了蘋果這種高度保密的公司，而且還是直接公 開電路原理圖，這在業內幾乎是「核爆級」事故。 對用戶沒影響，對競爭對手卻是「金礦」 有人可能會質疑：競爭對手難道不能直接買一台iPhone 16e，拆機研究嗎？ 沒錯，實體拆機確實能拿到不少資訊。但問題在於： ● 拆機是推測：工程師需要不斷驗證每個元件的功能與連接方式。 ● 電路圖是答案：蘋果自己繪製的原理圖直接呈現了最準確的設計邏輯，沒有任何模糊 空間。 這種差別，就好比自己解一道複雜數學題和直接拿到標準答案的區別。對競爭廠商來說， 這份文檔不僅節省了時間，還可能揭示蘋果設計上的獨特思路，甚至幫助他們規避研發彎 路。更進一步，如果其中包含尚未公開的專利方案，對蘋果的影響就更大了。 目前，無論是蘋果公司還是FCC官方，都沒有就這起洩露事件發表任何評論，但外界觀察 到，FCC似乎已經在悄悄採取補救措施：在事件被發現後不久，FCC的官方設備認證網站上 ，原本能直接檢索到的163頁原理圖文件已經消失，頁面無法再訪問。 雖然FCC沒有正式說明原因，但這明顯表示他們在發現問題後已緊急下線相關文件，試圖 阻止進一步擴散——不過，在如今這個資訊爆炸的網際網路時代，一旦資料被公開過，很 大程度上就意味著無法完全「收回」。 https://appleinsider.com/articles/25/09/29/fcc-mistakenly-leaks-confidential-iphone-16e-schematics https://www.engadget.com/big-tech/fcc-accidentally-leaked-iphone-schematics-potentially-giving-rivals-a-peek-at-company-secrets-154551807.html 5.心得/評論： 他這個洩漏的PDF電路圖我稍微看了一下，雖然我是沒一個看得懂 (maybe有在做電子行業 的應該會知道這大概是拿來做什麼用的？) 但不得不說你還真的可以永遠相信蘋果的技術實力，從SoC、ISP到基頻處理器都是由內部 人員精心設計的產物 當然這對我們消費者來說可以不用管，主要是維修、或者是專門抓硬體安全漏洞相關人員 因為其洩漏的PDF電路圖文件裡好像有除錯等相關的定義 (...華強北狂喜) -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 101.9.193.253 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/MobileComm/M.1759649145.A.AFF.html
