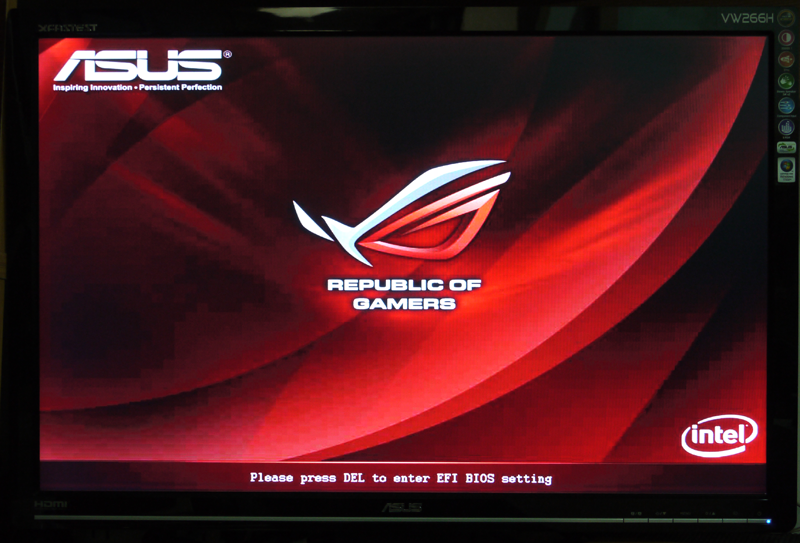

================================說好的BIOS介紹================================ 圖超多請小心之圖文好讀版 http://www.xfastest.com/viewthread.php?tid=54437&fromuid=38227 ============================================================================== EFI 是 Extensible Firmware Interface 簡稱為了解決傳統BIOS介面門檻高又複雜的操作流程，EFI BIOS的主要訴求就是．圖像化的操作介面&類視窗操作系統的操作方式．支援滑鼠操作．支援大容量硬碟使用 > 2.2TB 近期曝光即將上市的新主機板幾乎都開始導入EFI BIOS，華碩更是獨家設計出"EZ 模式"，透過圖形化介面一鍵搞定一般使用者不敢去碰的BIOS設定微調BIOS設定對於使用ROG主機板的超頻玩家來說是非常重要的一個環節於近期現身的華碩ROG主機板 Maximus IV Extreme M4E 在BIOS選項介面上有什麼過人之處? 就讓我為大家一一說明開機畫面承襲華碩ROG一貫擁有的霸氣開場! http://pic.xfastest.com/elvis/Review/M4E/BootScreen.png

有發現什麼不一樣的地方嗎? http://pic.xfastest.com/elvis/Review/M4E/BIOS-01.JPG

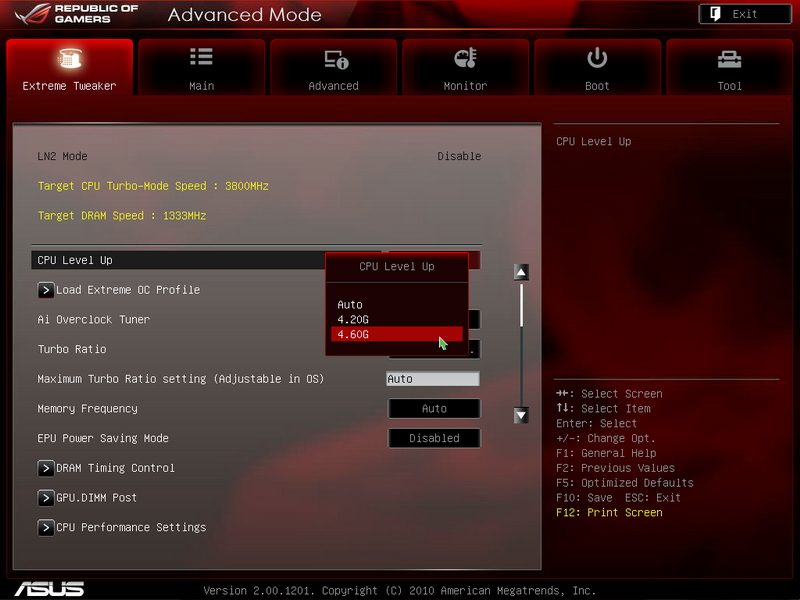

沒錯!就是BIOS模式下可以截圖了!! 華碩獨家圖供F12快速鍵截圖，直接儲存到隨身碟，圖形格式為1024*768 BMP點陣圖華碩ROG獨家CPU Level Up http://pic.xfastest.com/elvis/Review/M4E/BIOS-02.JPG

最不需要傷神的單鍵超頻，瞬間搞定超頻模式選項 http://pic.xfastest.com/elvis/Review/M4E/BIOS-03.JPG

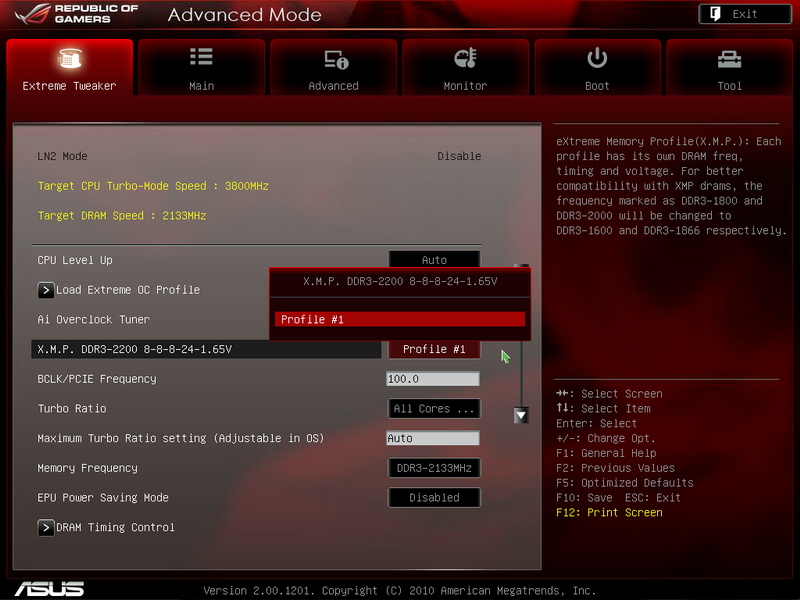

XMP-極限記憶體參數 http://pic.xfastest.com/elvis/Review/M4E/BIOS-04.JPG

透過記憶體內建最多2組XMP可以帶入應有的延遲及電壓參數超頻手動模式超頻 http://pic.xfastest.com/elvis/Review/M4E/BIOS-05.JPG

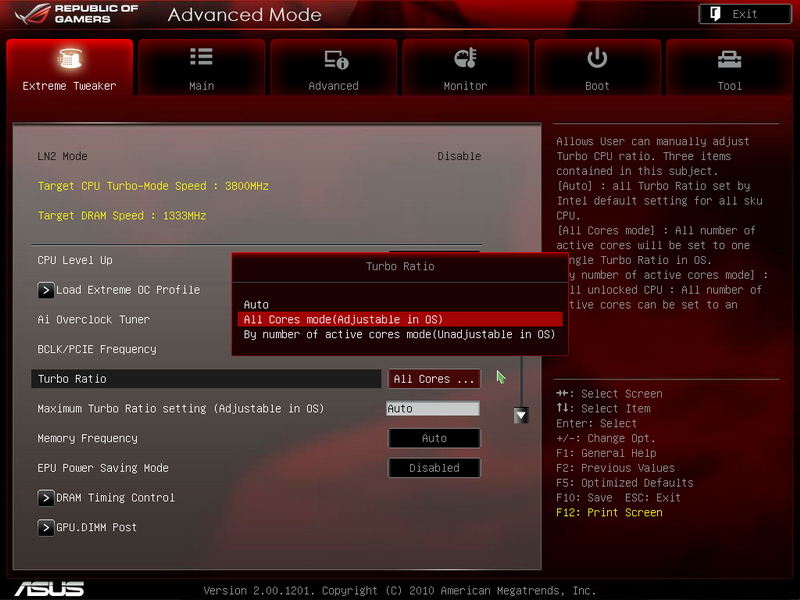

直接調整外頻、倍頻等細部參數 Turbo倍率調整想要Turbo Boost加速的倍頻 http://pic.xfastest.com/elvis/Review/M4E/BIOS-06.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-07.JPG

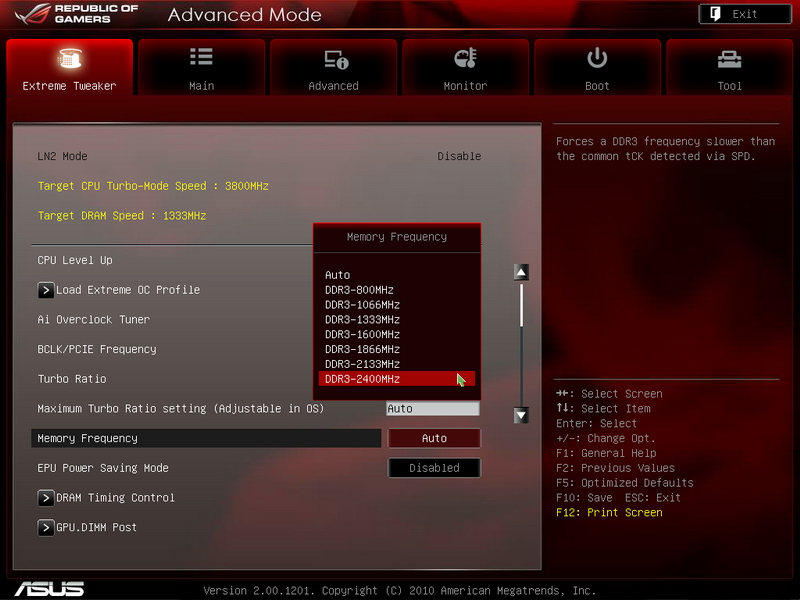

Auto: CPU預設值 All cores mode: 所有核心在進行Turbo Boost加速時都使用同樣的增加倍率 By number of active cores mode: 根據執行緒數量調整啟用的CPU核心，啟用核心越少可以Turbo更高的倍率記憶體運作除頻調整 http://pic.xfastest.com/elvis/Review/M4E/BIOS-08.JPG

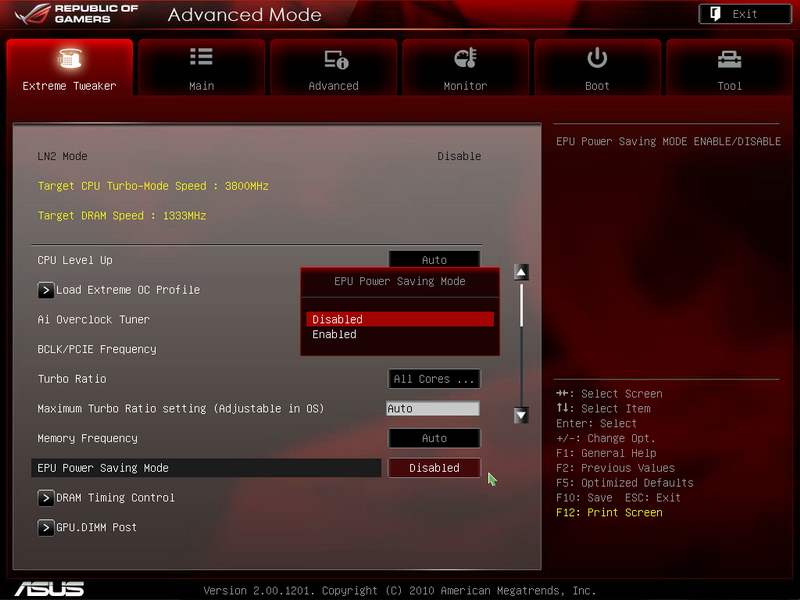

外頻在預設100MHz下最高支援到DDR3-2400 EPU節能模式 http://pic.xfastest.com/elvis/Review/M4E/BIOS-09.JPG

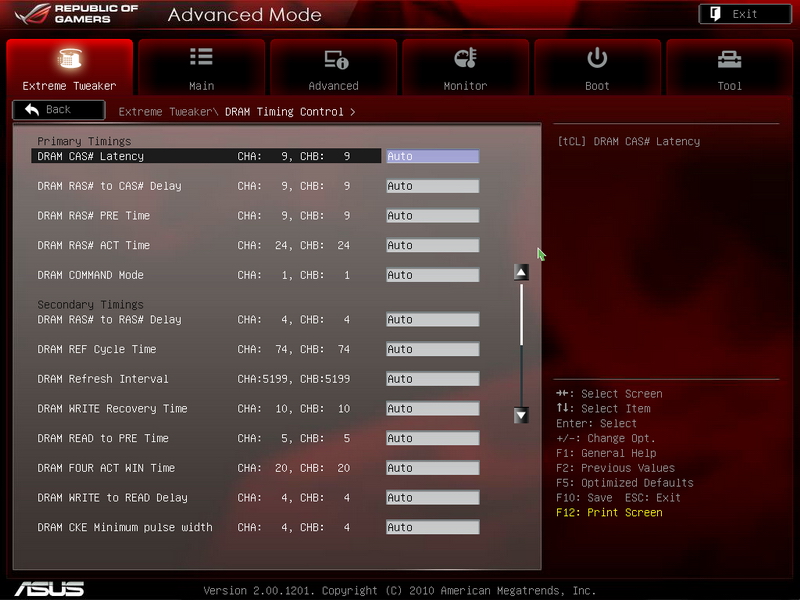

DEAM延遲參數設定選單 http://pic.xfastest.com/elvis/Review/M4E/BIOS-10.JPG

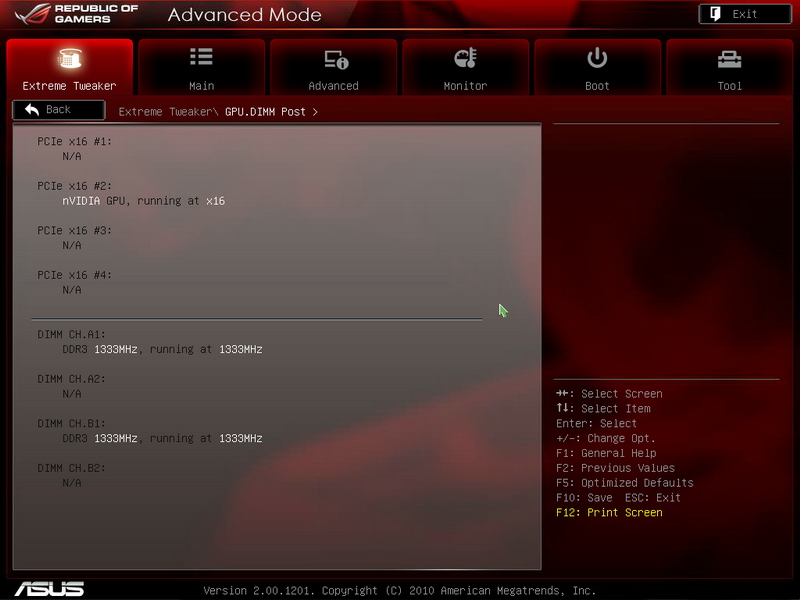

GPU / DIMM POST http://pic.xfastest.com/elvis/Review/M4E/BIOS-11.JPG

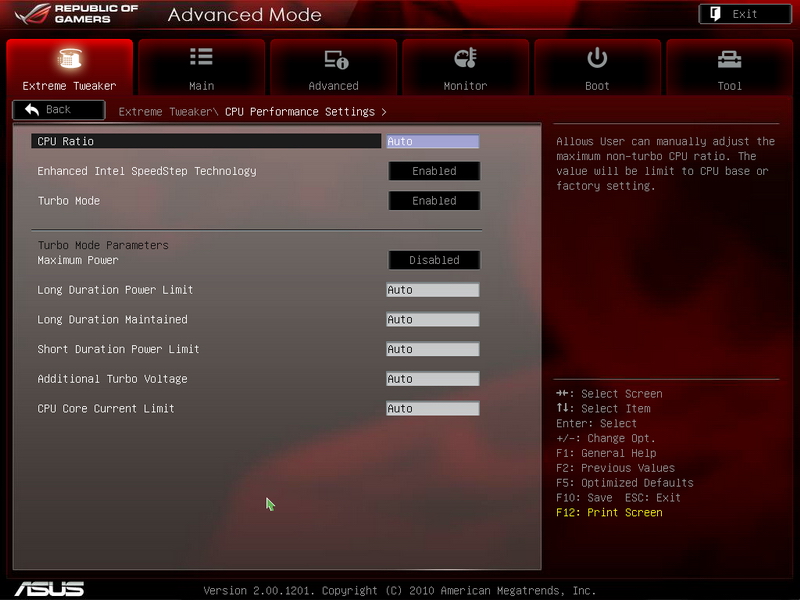

極限超頻的時候經常會發生顯卡/記憶體Bug，透過BIOS內的POST機制讓你不需要拆下顯卡記憶體一一檢查 CPU效能設定 http://pic.xfastest.com/elvis/Review/M4E/BIOS-12.JPG

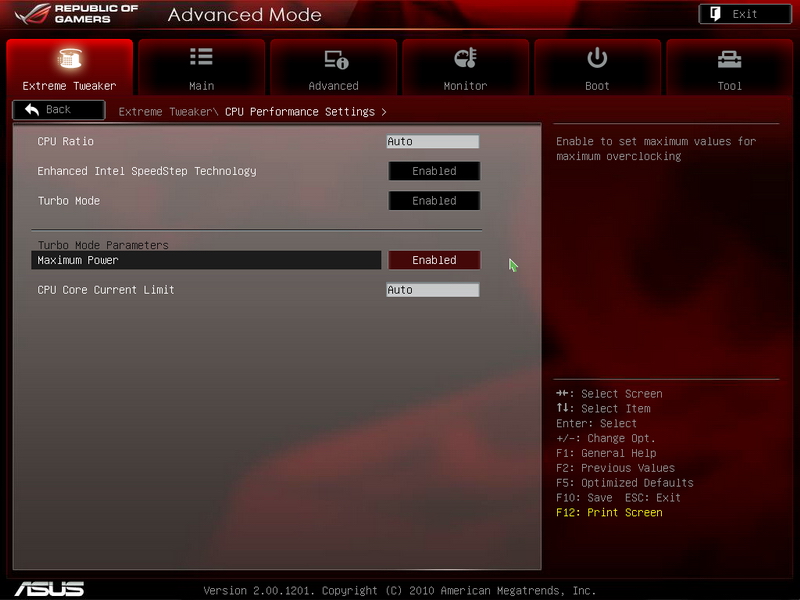

調整倍頻與Turbo Boost模式 Terbo模式參數 http://pic.xfastest.com/elvis/Review/M4E/BIOS-13.JPG

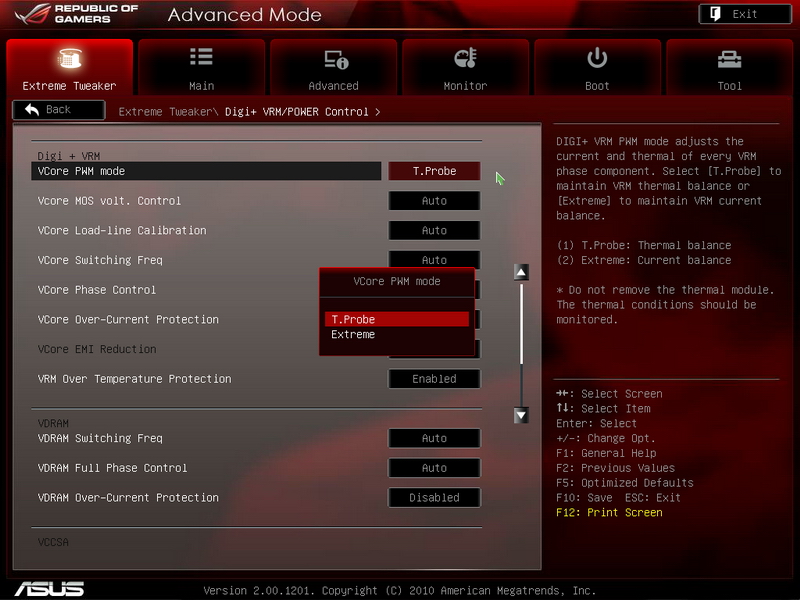

細部調整Turbo模式的電壓電流 Digi+ VRM/Power 控制選單 CPU核心供電模式調整 http://pic.xfastest.com/elvis/Review/M4E/BIOS-14.JPG

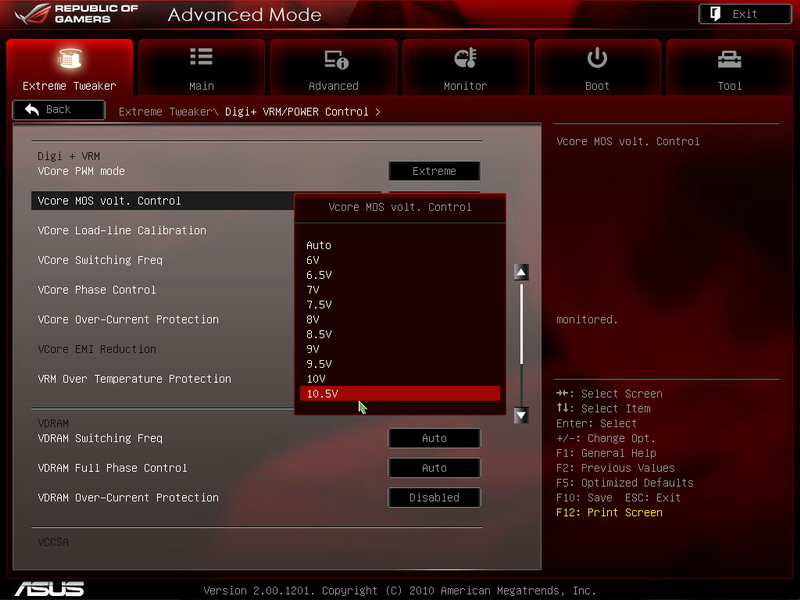

預設的T.Probe以溫度分布為優先考量，Extreme則是最採平穩的電流輸出 CPU核心電壓MOS電壓調整 http://pic.xfastest.com/elvis/Review/M4E/BIOS-15.JPG

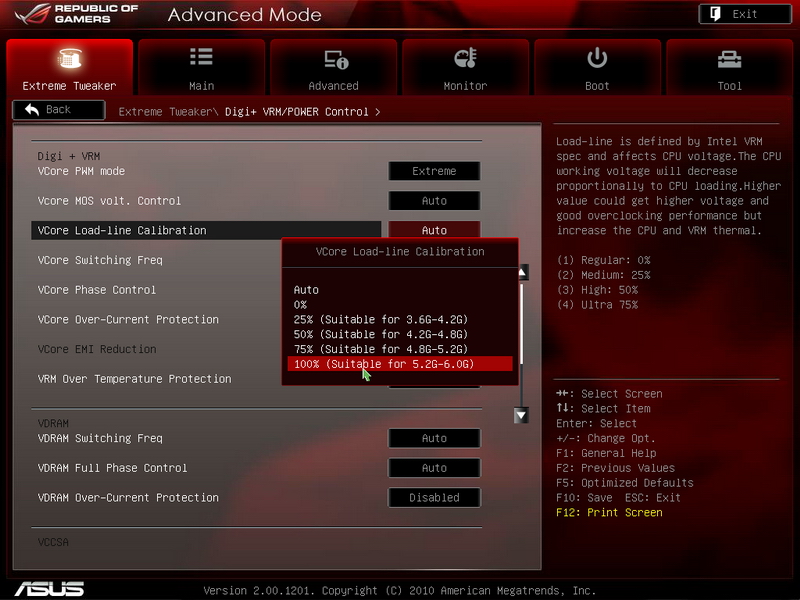

CPU核心防掉電壓設定 http://pic.xfastest.com/elvis/Review/M4E/BIOS-16.JPG

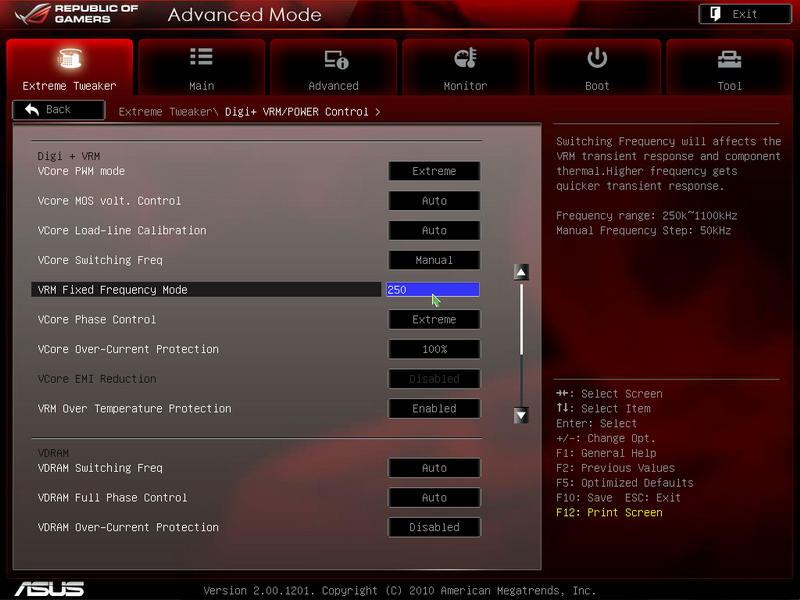

Intel預設Auto目的為過電流保護，但是會造成超頻不穩定，所以超頻時請記得開啟避免CPU高負載時候電壓下降 CPU供電交換頻率調整 http://pic.xfastest.com/elvis/Review/M4E/BIOS-17.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-18.JPG

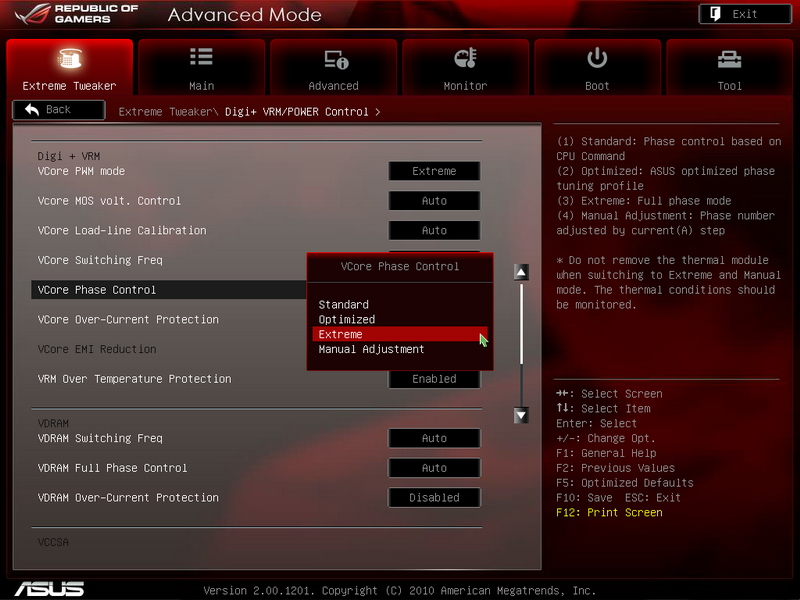

CPU核心供電相位控制 http://pic.xfastest.com/elvis/Review/M4E/BIOS-19.JPG

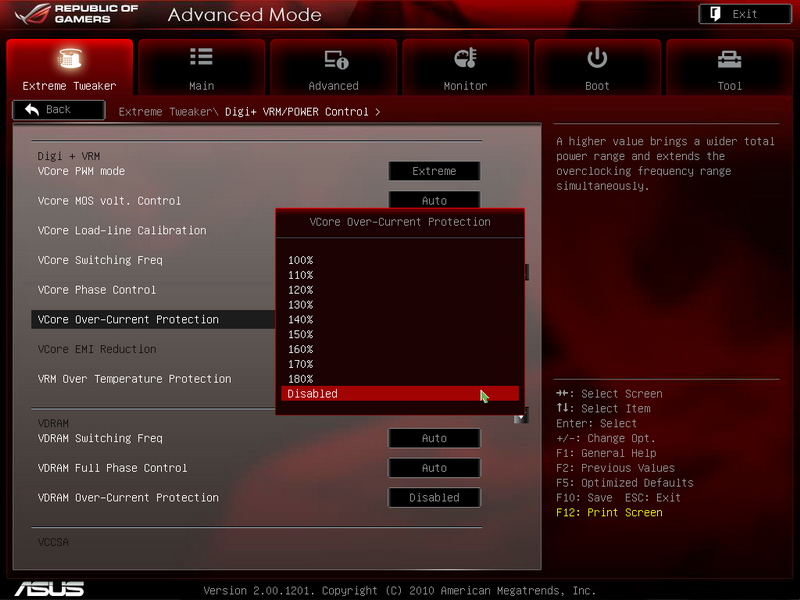

Standard: CPU預設值 Optimized: 華碩特調參數 Extreme: 全相供電 Manual: 依照電流大小調整供電相 CPU核心過電流保護 http://pic.xfastest.com/elvis/Review/M4E/BIOS-20.JPG

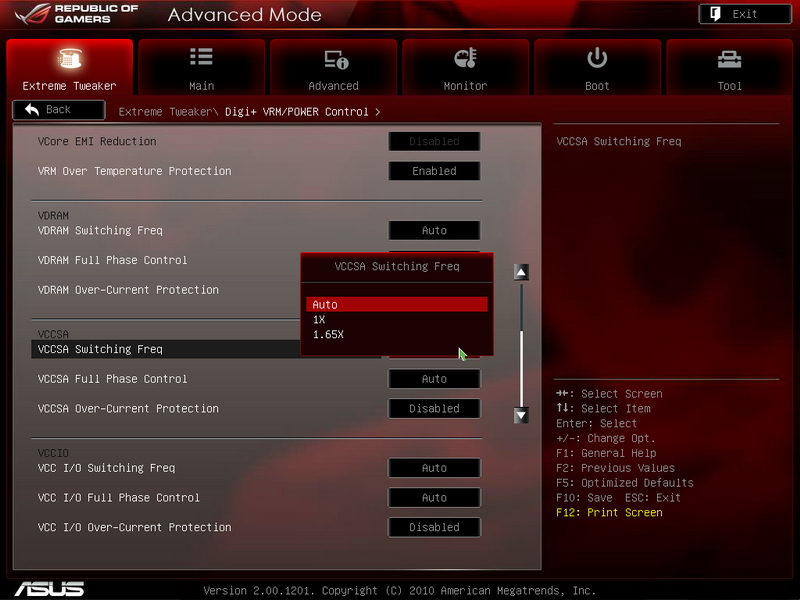

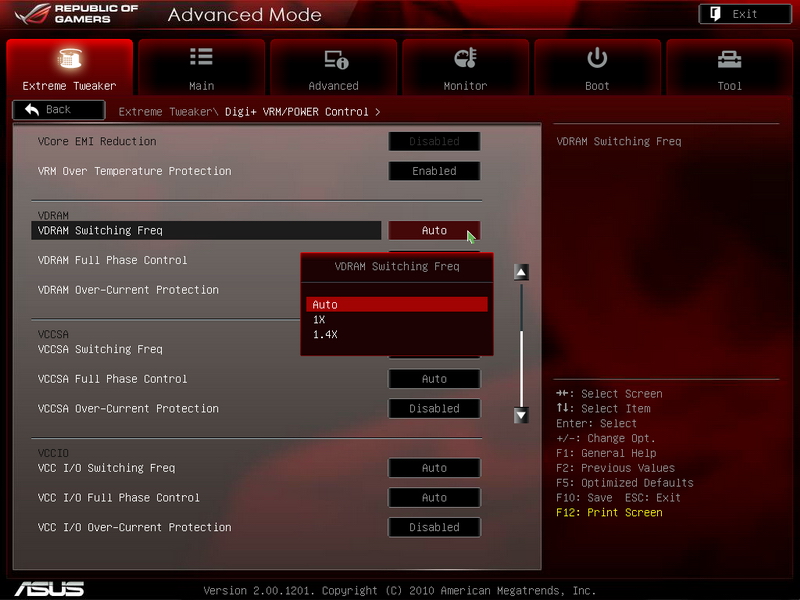

極限超頻必備，避免超不上去其餘元件供電調整 http://pic.xfastest.com/elvis/Review/M4E/BIOS-21.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-22.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-23.JPG

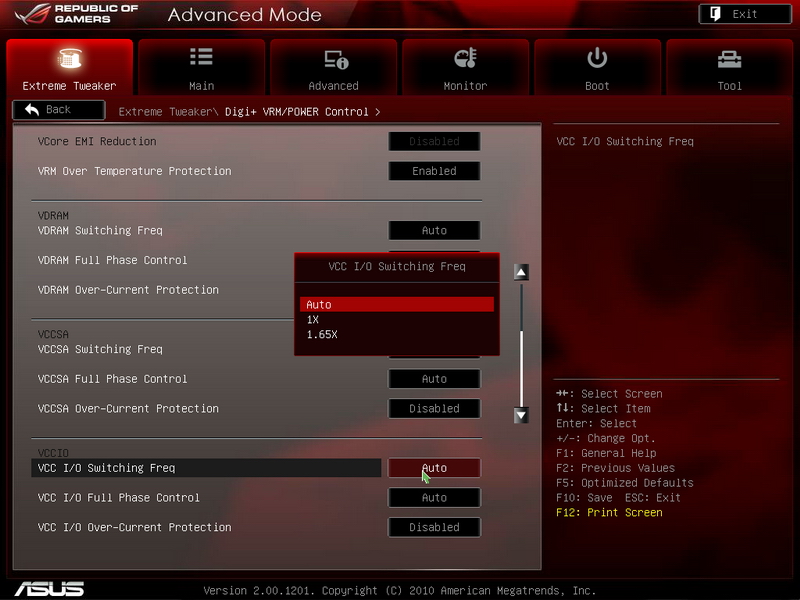

http://pic.xfastest.com/elvis/Review/M4E/BIOS-24.JPG

極限電壓模式 http://pic.xfastest.com/elvis/Review/M4E/BIOS-25.JPG

可解開電壓限制大幅超頻 CPU電壓模式挑選 http://pic.xfastest.com/elvis/Review/M4E/BIOS-26.JPG

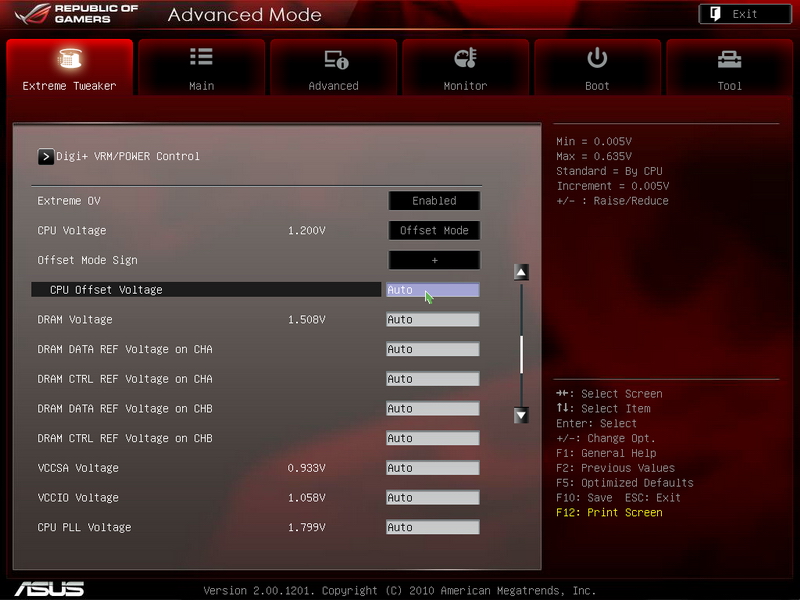

可由預設電壓為基準加壓 http://pic.xfastest.com/elvis/Review/M4E/BIOS-27.JPG

手動模式就是直接指定電壓囉 http://pic.xfastest.com/elvis/Review/M4E/BIOS-28.JPG

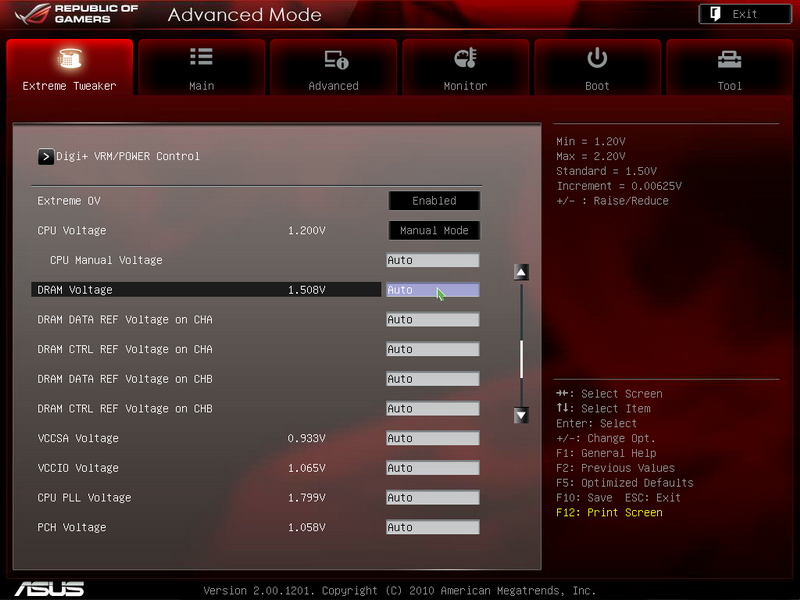

可以指定電到天際般的2.155V，請小心你的CPU會不會燒到天際 DRAM電壓設定 http://pic.xfastest.com/elvis/Review/M4E/BIOS-29.JPG

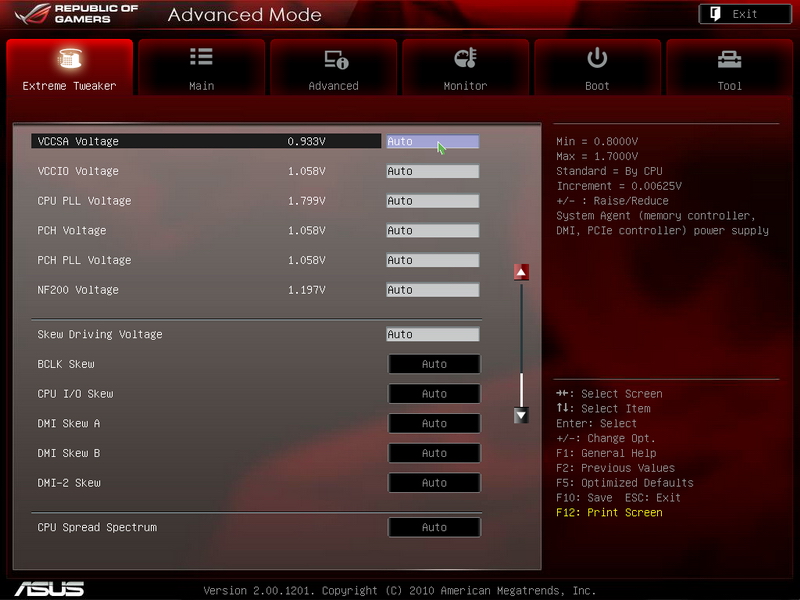

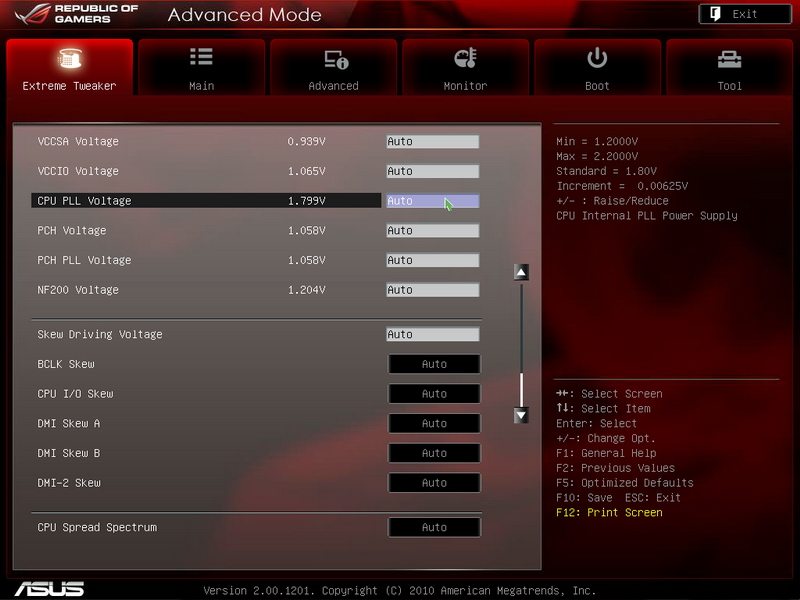

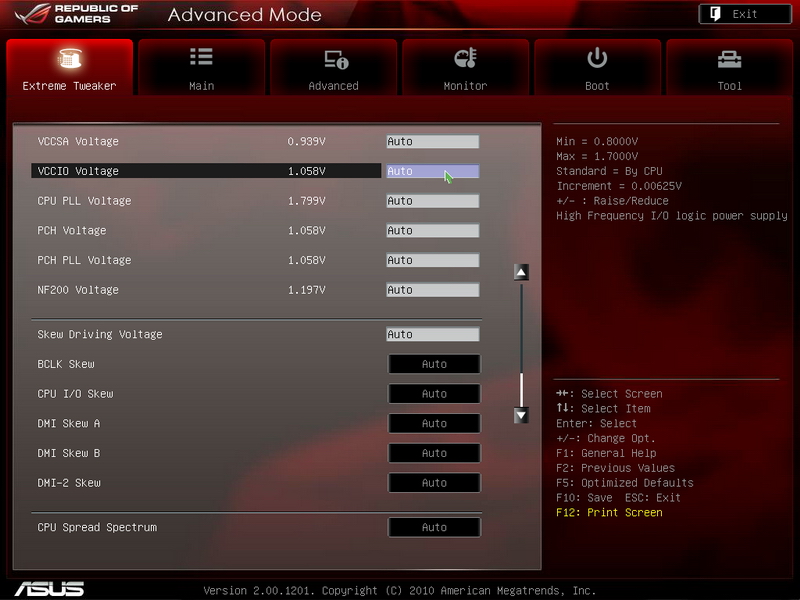

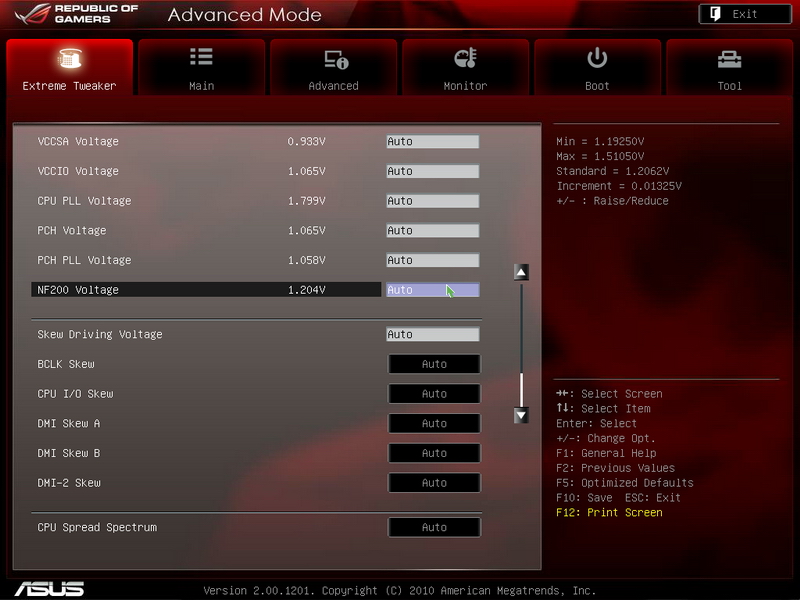

可以電到2.20V 其餘元件電壓設定 http://pic.xfastest.com/elvis/Review/M4E/BIOS-30.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-31.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-32.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-33.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-34.JPG

http://pic.xfastest.com/elvis/Review/M4E/BIOS-35.JPG

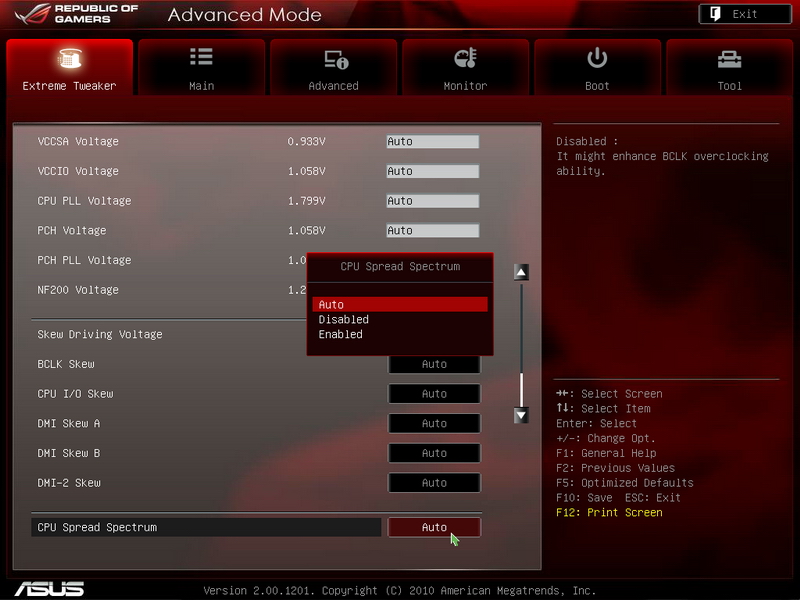

CPU展頻模式 http://pic.xfastest.com/elvis/Review/M4E/BIOS-37.JPG

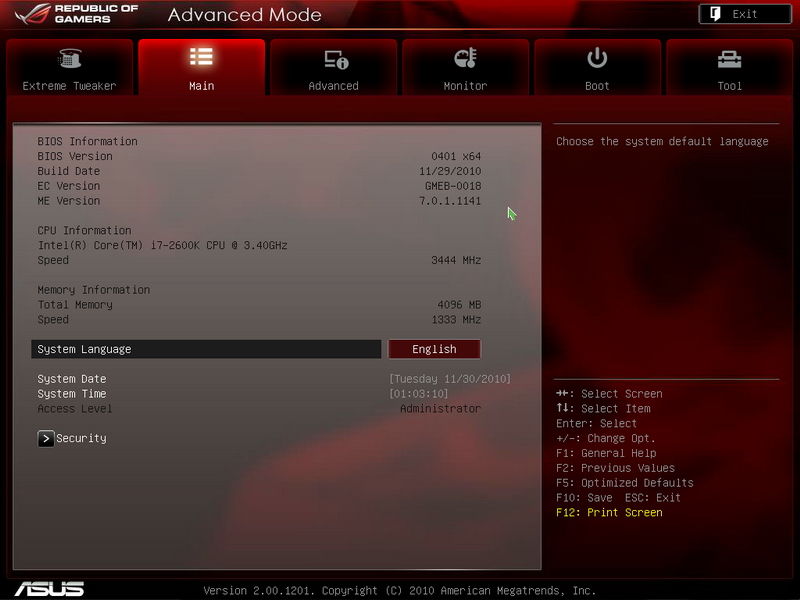

開啟時會減少高頻干擾其他元件，只是會降低超頻性主選單 http://pic.xfastest.com/elvis/Review/M4E/BIOS-38.JPG

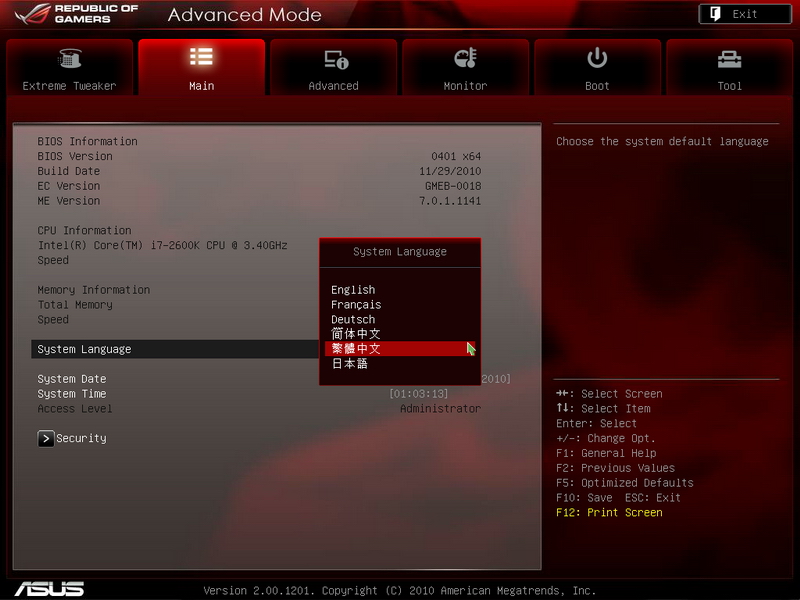

可以看到目前的運作頻率 EFI BIOS也可以調整介面語言喔 http://pic.xfastest.com/elvis/Review/M4E/BIOS-39.JPG

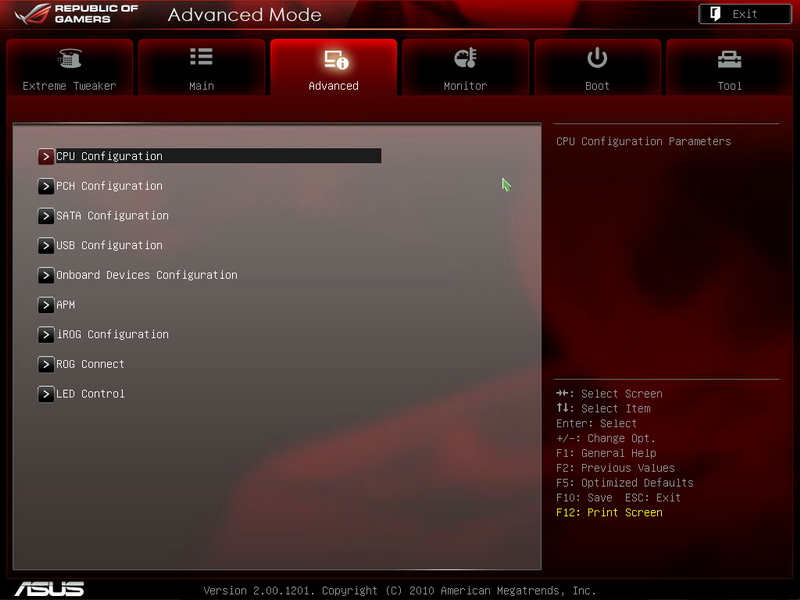

進階選單 http://pic.xfastest.com/elvis/Review/M4E/BIOS-40.JPG

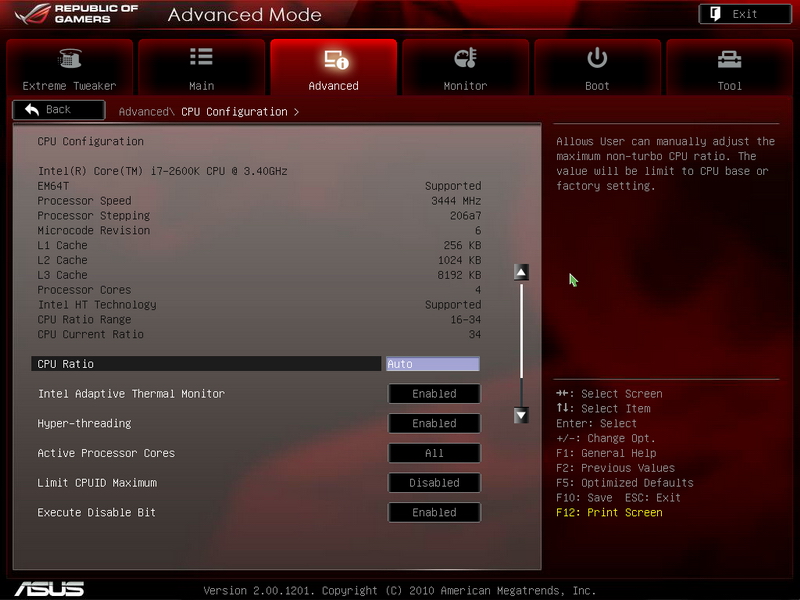

CPU選項 http://pic.xfastest.com/elvis/Review/M4E/BIOS-41.JPG

調整運作模式 SpeedStep動態調頻模式要開啟才能啟動TurboBoost http://pic.xfastest.com/elvis/Review/M4E/BIOS-42.JPG

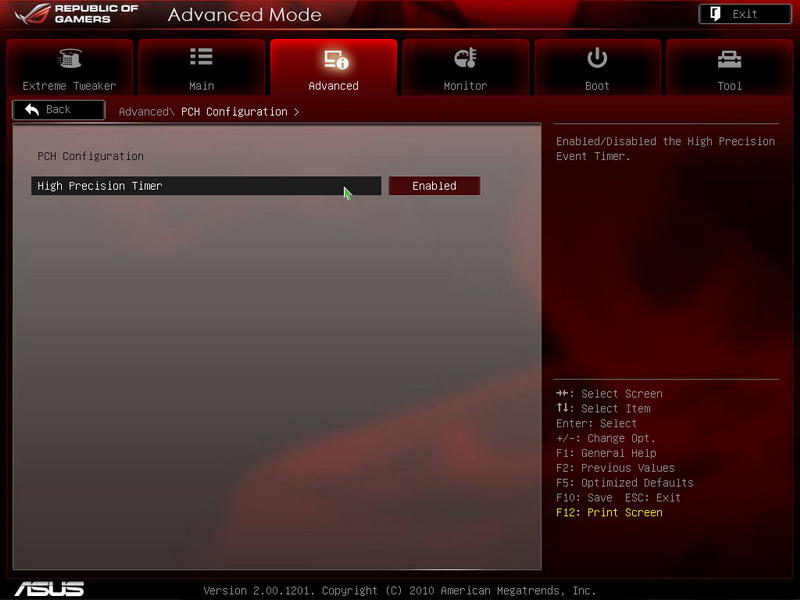

目前Sandy Bridge的K系列不鎖倍頻是指不鎖Turbo的倍頻，超頻就是超Turbo的頻率 PCH南橋選項 http://pic.xfastest.com/elvis/Review/M4E/BIOS-43.JPG

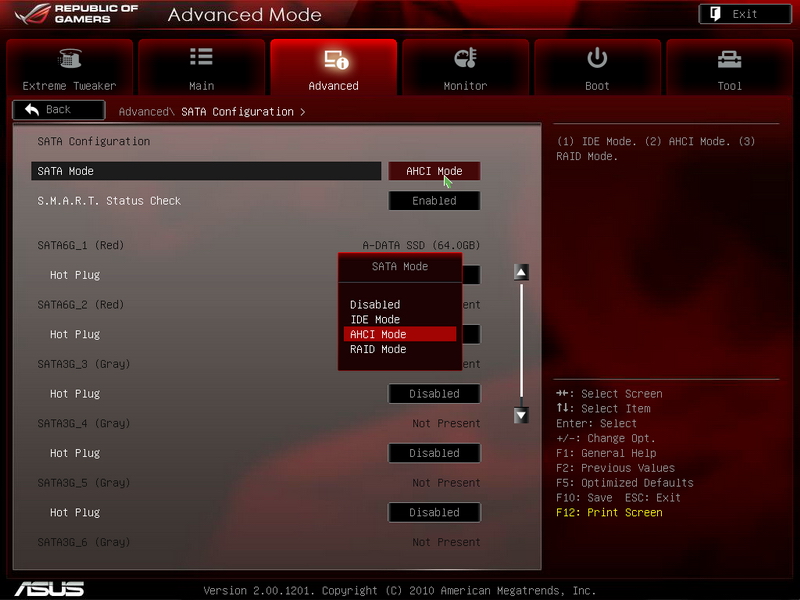

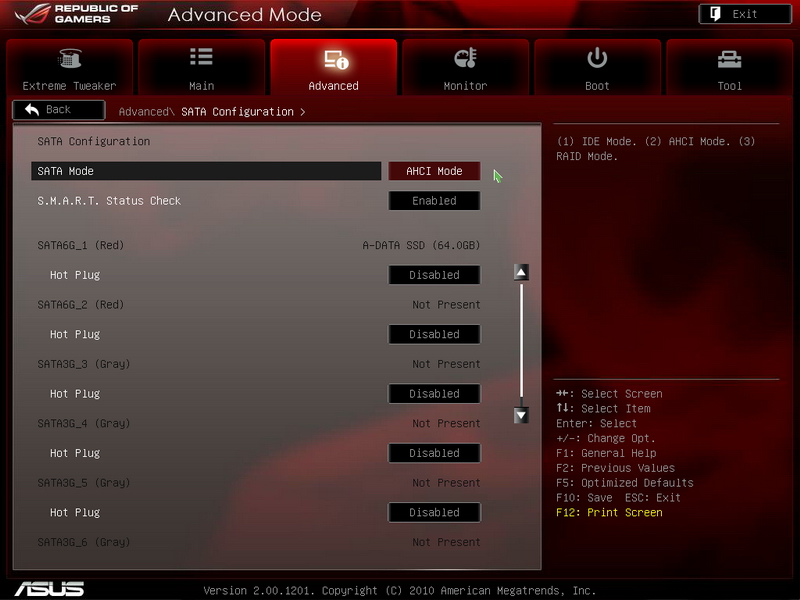

SATA選項 http://pic.xfastest.com/elvis/Review/M4E/BIOS-44.JPG

過去傳統BIOS的預設值都是IDE相容模式，進入EFI年代的預設值已經改為AHCI高效率模式 http://pic.xfastest.com/elvis/Review/M4E/BIOS-45.JPG

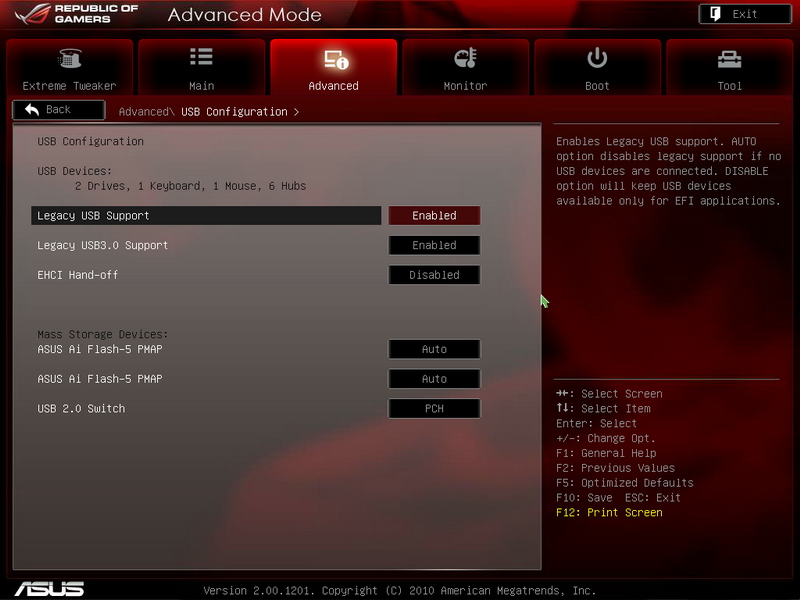

USB裝置選單 http://pic.xfastest.com/elvis/Review/M4E/BIOS-46.JPG

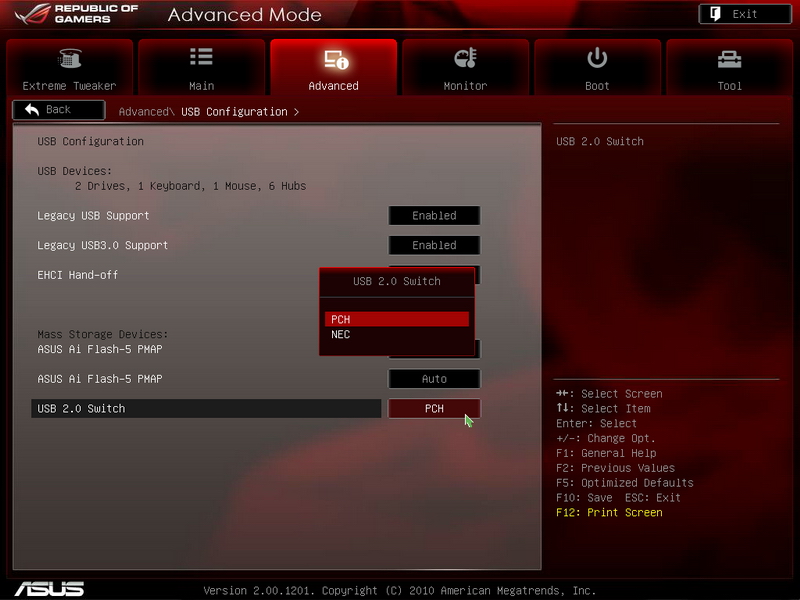

USB 2.0模式調整 http://pic.xfastest.com/elvis/Review/M4E/BIOS-47.JPG

大家應該很好奇這個功能。其實Win7並不認得USB 3.0裝置，最明顯的例子就是用隨身碟插入USB 3.0孔安裝Win7時會找不到裝置華碩這張M4E所有的USB插孔都已經改為USB 3.0，但卻還是可以順利用隨身碟安裝Win7 原因就是P67的南橋還是有不少USB 2.0通道，而M4E預設的USB 2.0傳輸模式就是走PCH(南橋)避免認不得裝置的情況內建裝置選單 http://pic.xfastest.com/elvis/Review/M4E/BIOS-48.JPG

主機能源控制 http://pic.xfastest.com/elvis/Review/M4E/BIOS-49.JPG

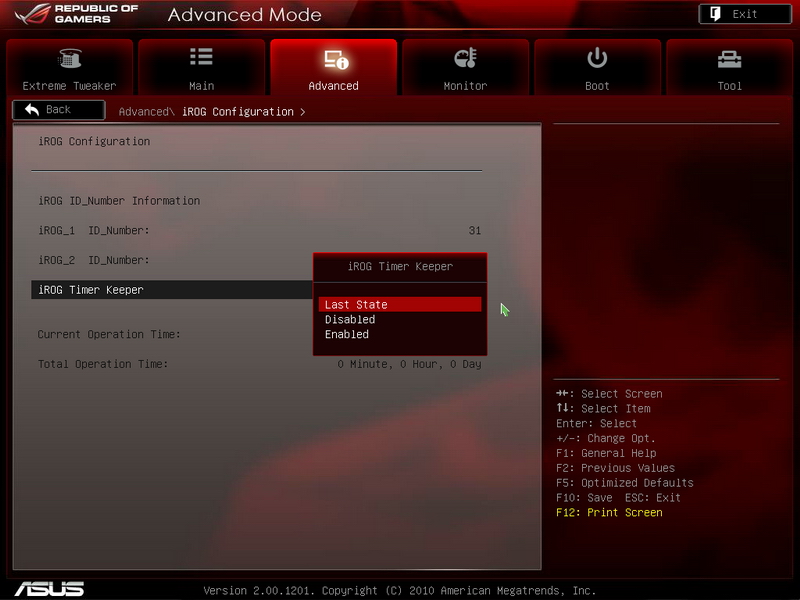

iROG設定 http://pic.xfastest.com/elvis/Review/M4E/BIOS-50.JPG

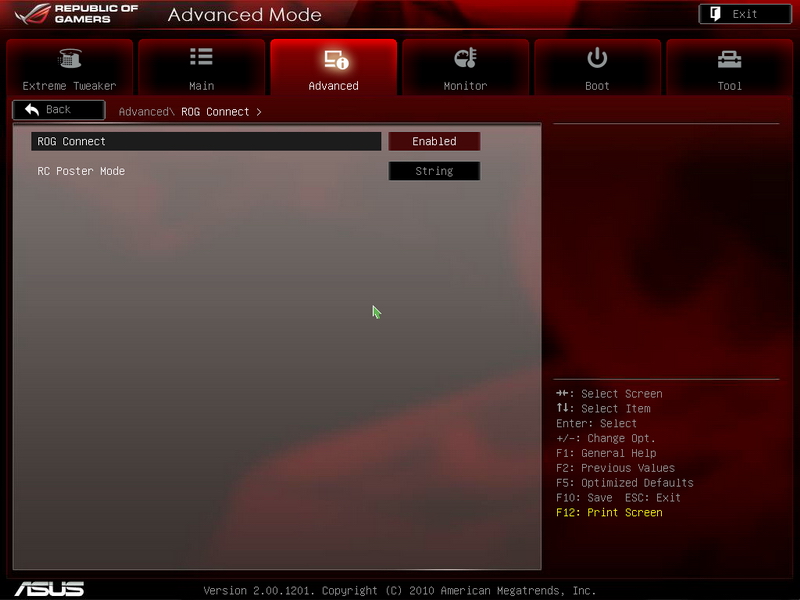

ROG Connect外接電腦超頻設定 http://pic.xfastest.com/elvis/Review/M4E/BIOS-51.JPG

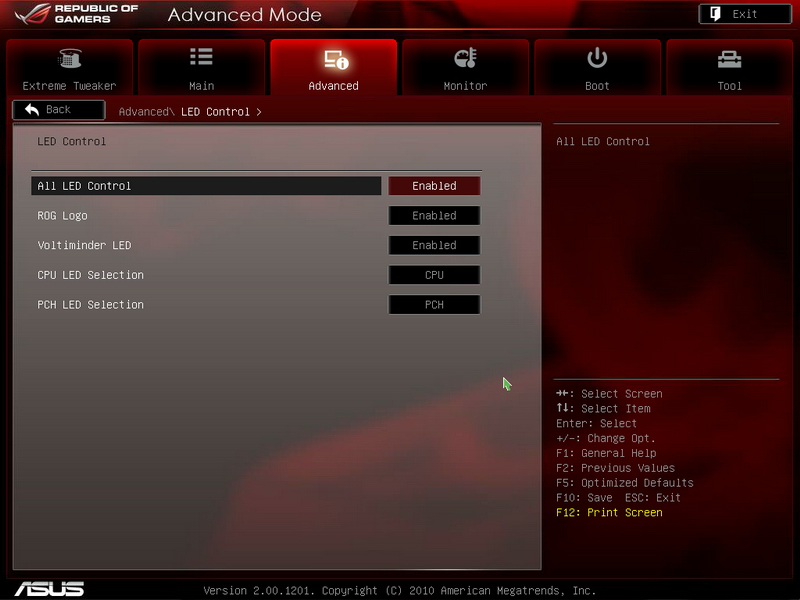

LED設定 http://pic.xfastest.com/elvis/Review/M4E/BIOS-52.JPG

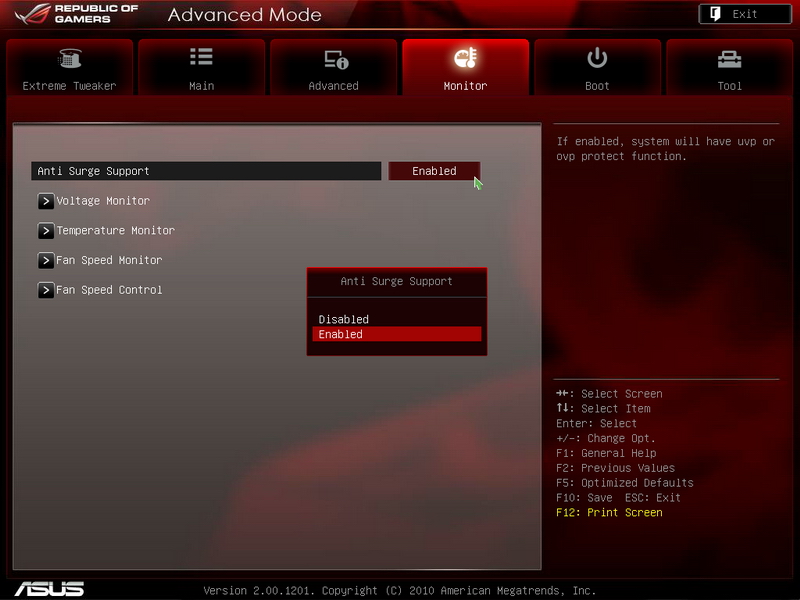

監控台 http://pic.xfastest.com/elvis/Review/M4E/BIOS-53.JPG

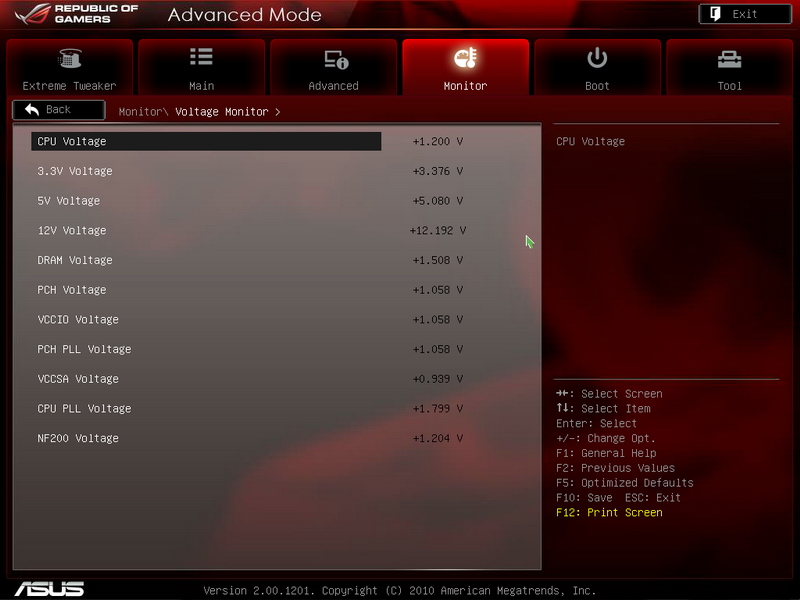

電壓監視 http://pic.xfastest.com/elvis/Review/M4E/BIOS-54.JPG

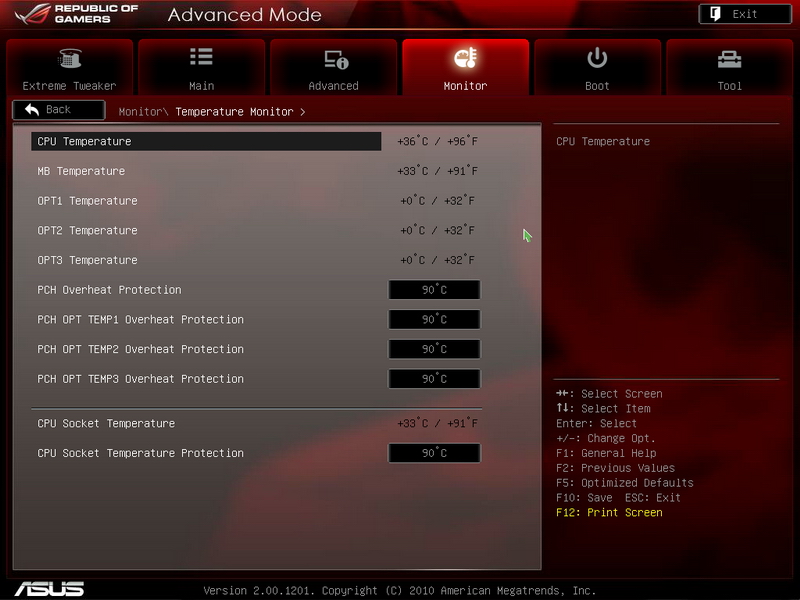

溫度監視 http://pic.xfastest.com/elvis/Review/M4E/BIOS-55.JPG

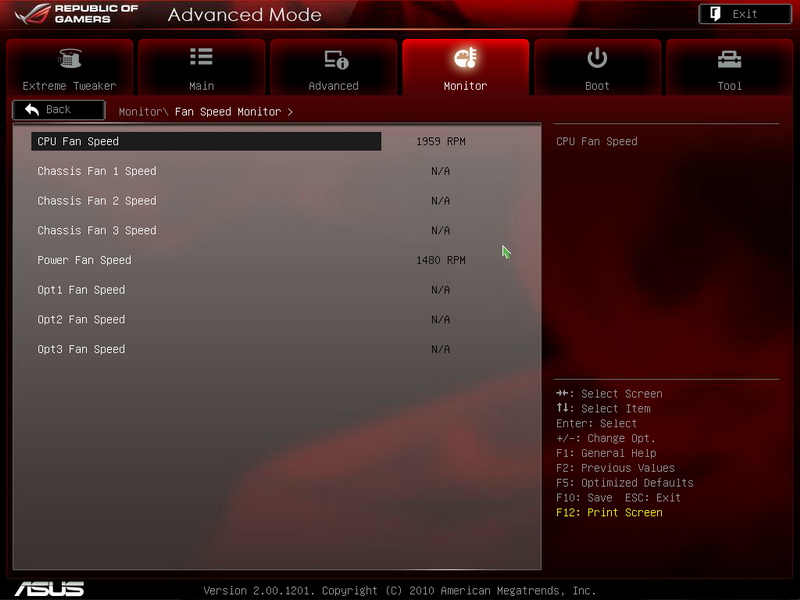

風扇轉速監視 http://pic.xfastest.com/elvis/Review/M4E/BIOS-56.JPG

風扇轉速控制 CPU與機殼的華碩Q-Fan智慧風扇轉速控制預設為開啟 http://pic.xfastest.com/elvis/Review/M4E/BIOS-57.JPG

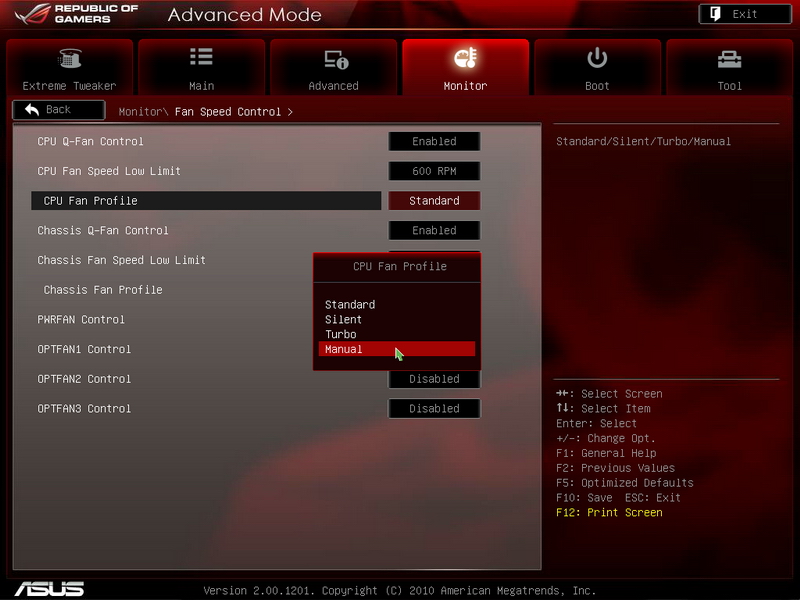

CPU風扇轉速控制模式 http://pic.xfastest.com/elvis/Review/M4E/BIOS-58.JPG

手動CPU風扇轉速微調設定 http://pic.xfastest.com/elvis/Review/M4E/BIOS-59.JPG

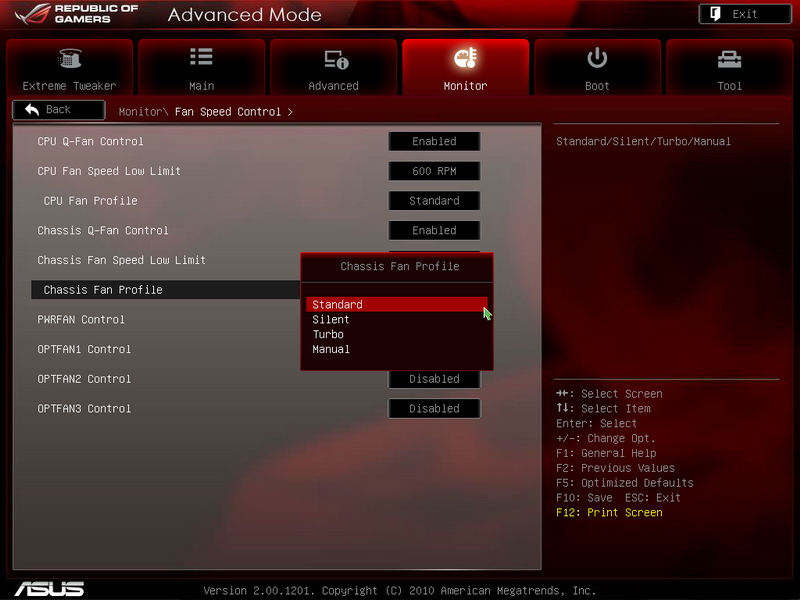

機殼風扇轉速控制模式 http://pic.xfastest.com/elvis/Review/M4E/BIOS-60.JPG

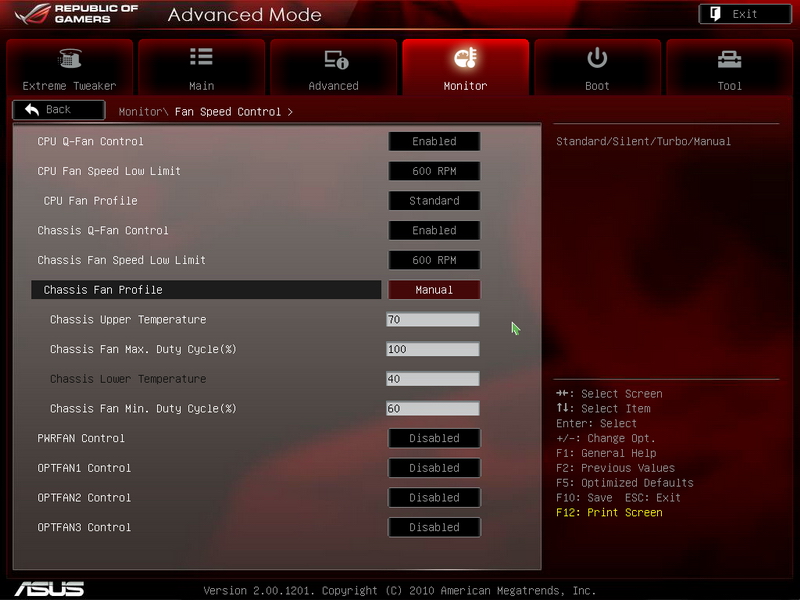

機殼風扇轉速也可以微調 http://pic.xfastest.com/elvis/Review/M4E/BIOS-61.JPG

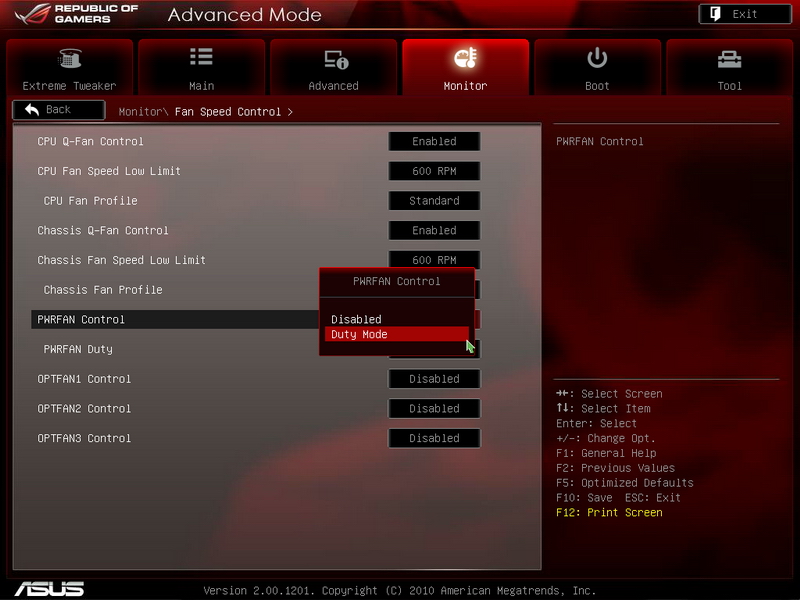

電源風扇與額外3顆風扇預設是不控轉速(最高速運轉) http://pic.xfastest.com/elvis/Review/M4E/BIOS-62.JPG

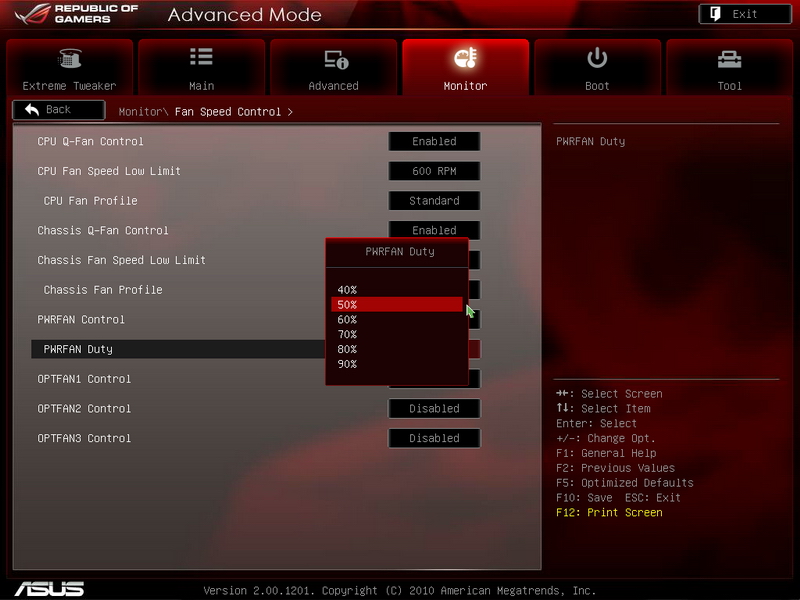

可以手動指定轉速百分比 http://pic.xfastest.com/elvis/Review/M4E/BIOS-63.JPG

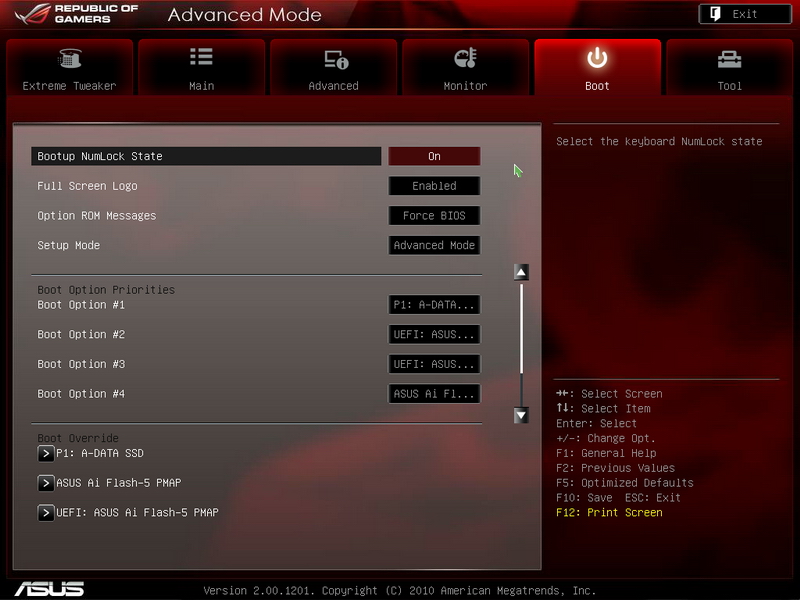

開機選單 http://pic.xfastest.com/elvis/Review/M4E/BIOS-64.JPG

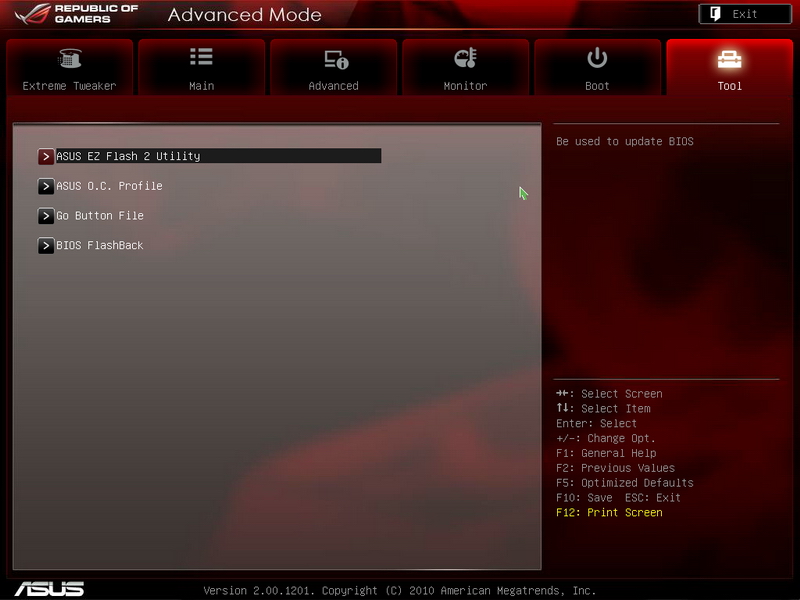

工具選單 http://pic.xfastest.com/elvis/Review/M4E/BIOS-65.JPG

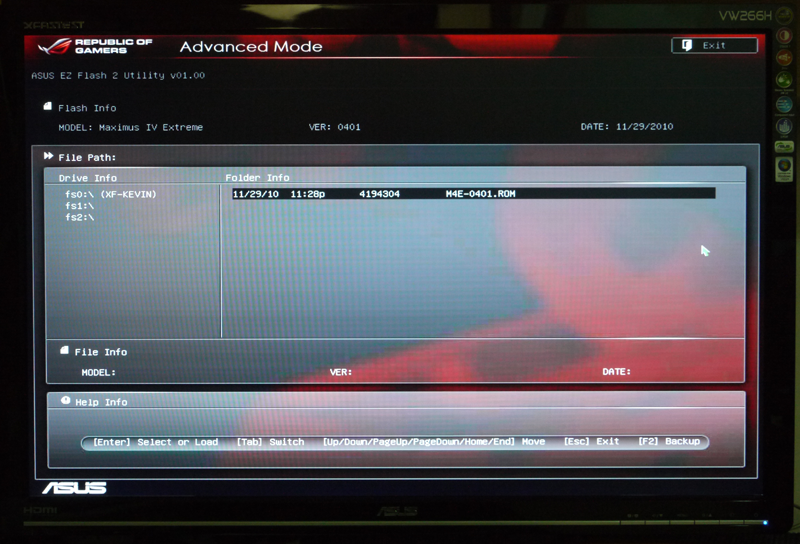

EZ Flash BIOS更新工具 http://pic.xfastest.com/elvis/Review/M4E/EZ-Flash.png

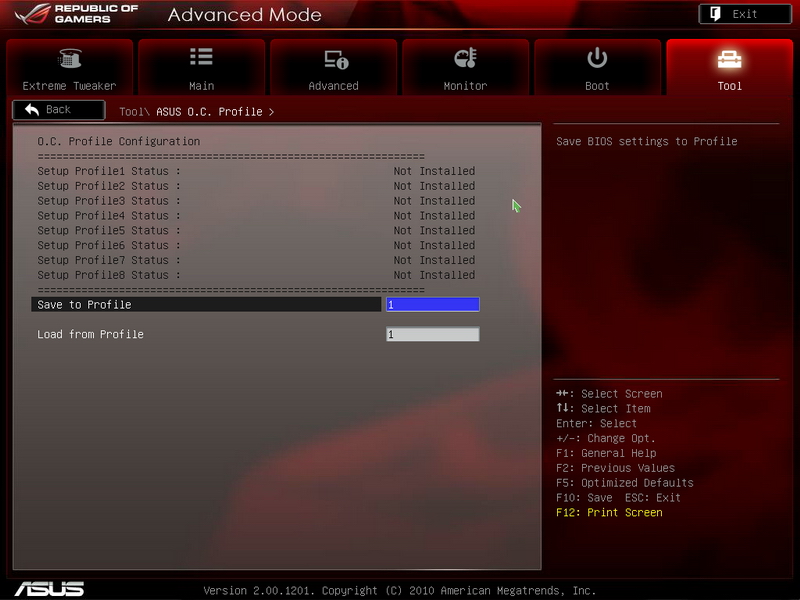

超實用的BIOS更新工具，可惜這個模式不能F12截圖超頻參數存檔 http://pic.xfastest.com/elvis/Review/M4E/BIOS-66.JPG

可以儲存多達8組設定檔 Go Button單鍵超頻設定檔 http://pic.xfastest.com/elvis/Review/M4E/BIOS-67.JPG

可在Windows運行中啟用設定檔內的超頻數值 BIOS救援模式 http://pic.xfastest.com/elvis/Review/M4E/BIOS-68.JPG

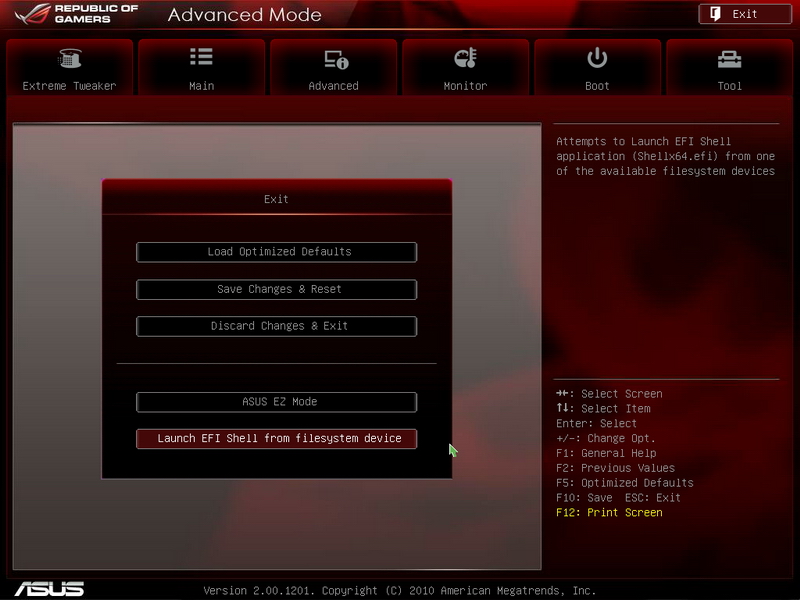

刷壞了還可以救回來還是可以切換到華碩獨家EZ Mode簡易模式 http://pic.xfastest.com/elvis/Review/M4E/BIOS-69.JPG

提供最簡易的單鍵超頻/節能模式 http://pic.xfastest.com/elvis/Review/M4E/EZ-Mode.png

可惜這個畫面也不能截圖總結~讓我唬爛一下XD 看完了這些介紹，可以發現華碩並沒有因為EFI的導入而減少了BIOS設定的選項尤其ROG家族的M4E主機板可微調的項目比一般市場級主機板多了非常多可以預期華碩 Maximus IV Extreme 一定可以到達超越極限的未來 -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 220.133.46.24
