前陣子在忙人生大事，還跑去環島7天6夜，中間斷斷續續地打了一個多月才打完
====以下正文====
因為要省錢所以凌晨搭客運上台北，
結果因為下雨的關係在中壢塞了好久(來回都塞)，一整天有大概 10 個小時都在搭車。
隔天還跑去練習龍舟賽，那個週末覺得全身都要散了QQ
去年參加 Computex 的時候因為人多、沒有事先做好功課所以只有走馬看花
今年有特別做功課，請 AI 先幫忙整理參展廠商資訊(雖然很多幻覺)。
因為本人是熱流組畢業，目前也在從事相關行業，也一直覺得熱流很有趣，因此今年參展
的目標就先鎖定了散熱相關的產品/公司。
講是這樣講，但實際到現場了之後還是免不了眼花撩亂。
可以看出今年大家都在強調
1. AI 的來源：伺服器，尤其是液冷的部分。
不過比起散熱能力，各家廠商更強調的反而是「可靠性」。

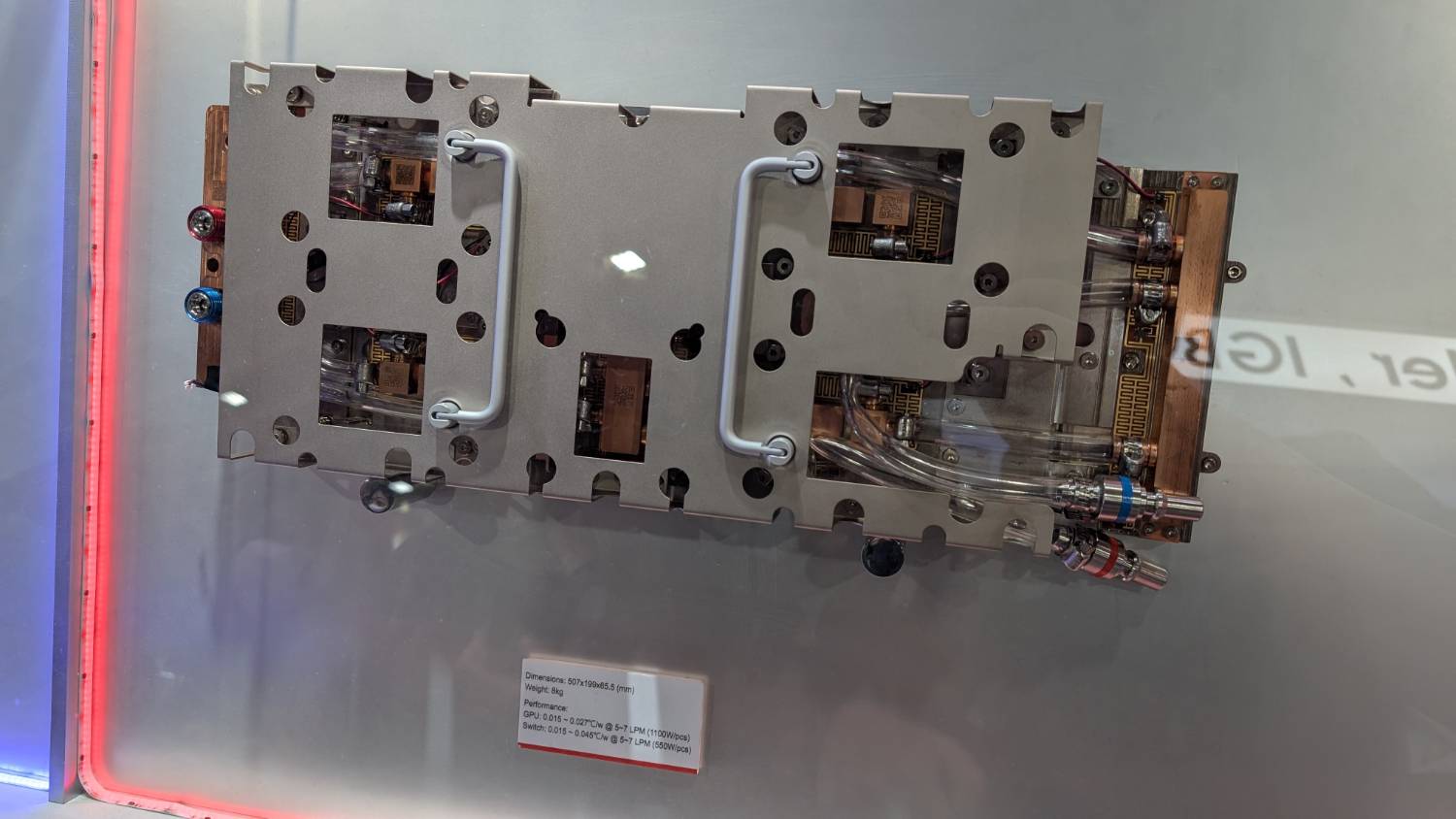

現場看到了非常多的防漏液解決方案，大多是在接頭的下方擺上了有裸銅的電路板，漏液
之後裸銅短路就能偵測到漏液。
https://i.meee.com.tw/lCSK49p.jpg
2. AI 的應用：邊緣運算。
各式各樣的迷你主機，旁邊都會配一隻龍蝦，市場目標很明顯。
可惜最近記憶體跟 SSD 真的太貴了，原本想買一台來玩的念頭都消火。
接著來看圖

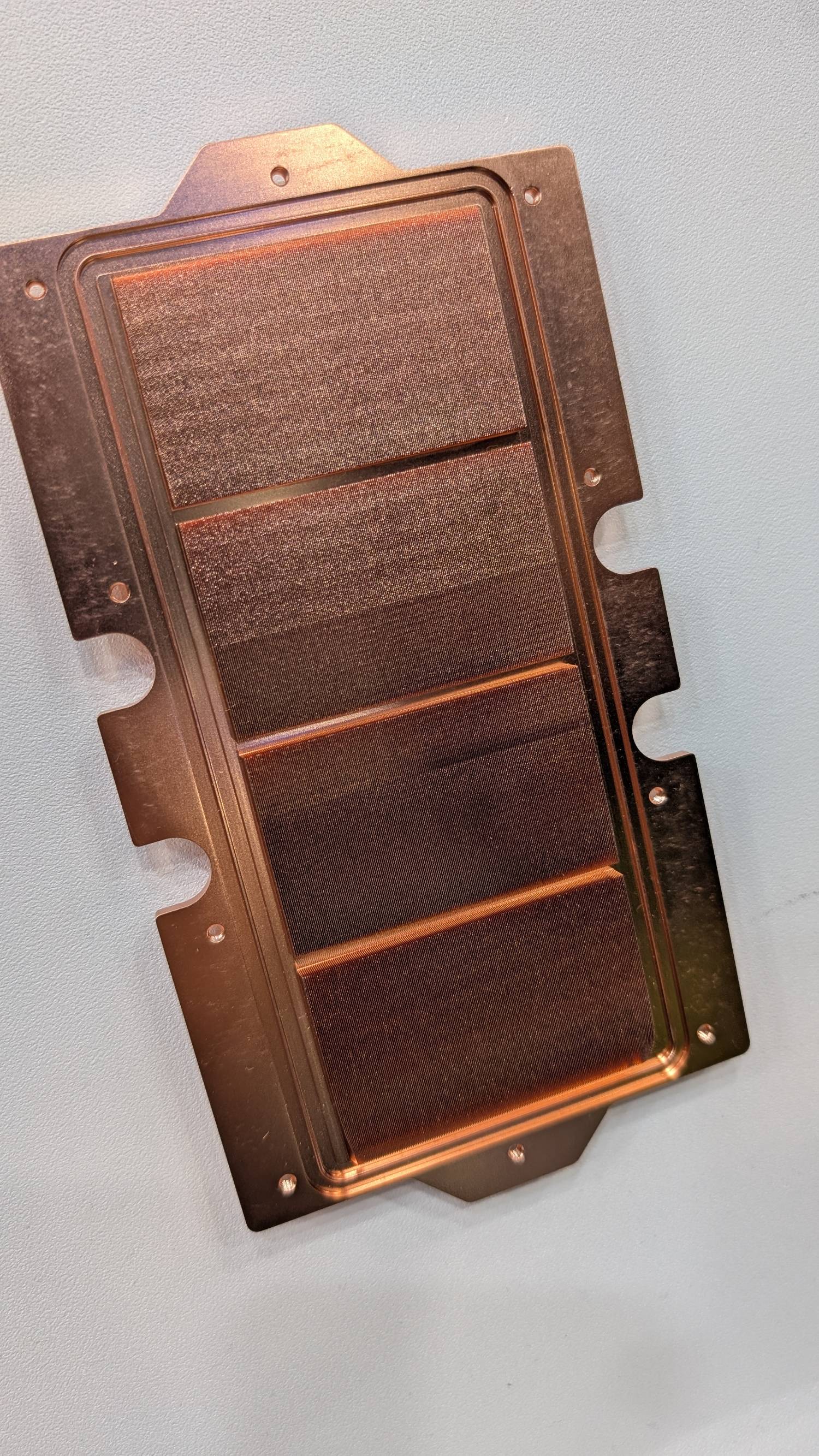

看看這密的發麻的鰭片，據工作人員所說，每片只有 6 條 (0.06 mm) 厚
https://i.meee.com.tw/lTk4rbq.jpg

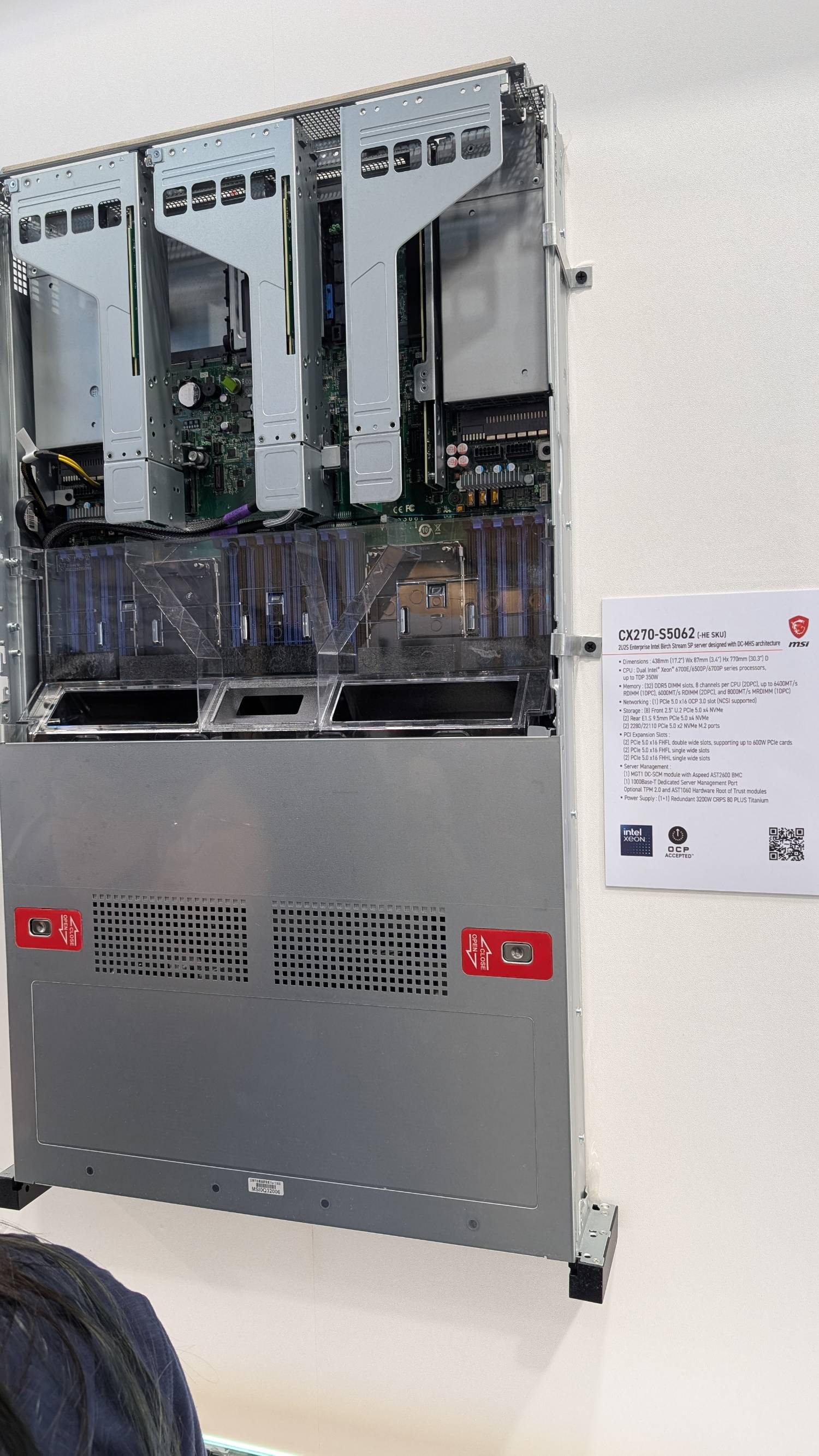

看起來是針對運算卡散熱的導風罩。
https://i.meee.com.tw/uT5Fw0k.jpg

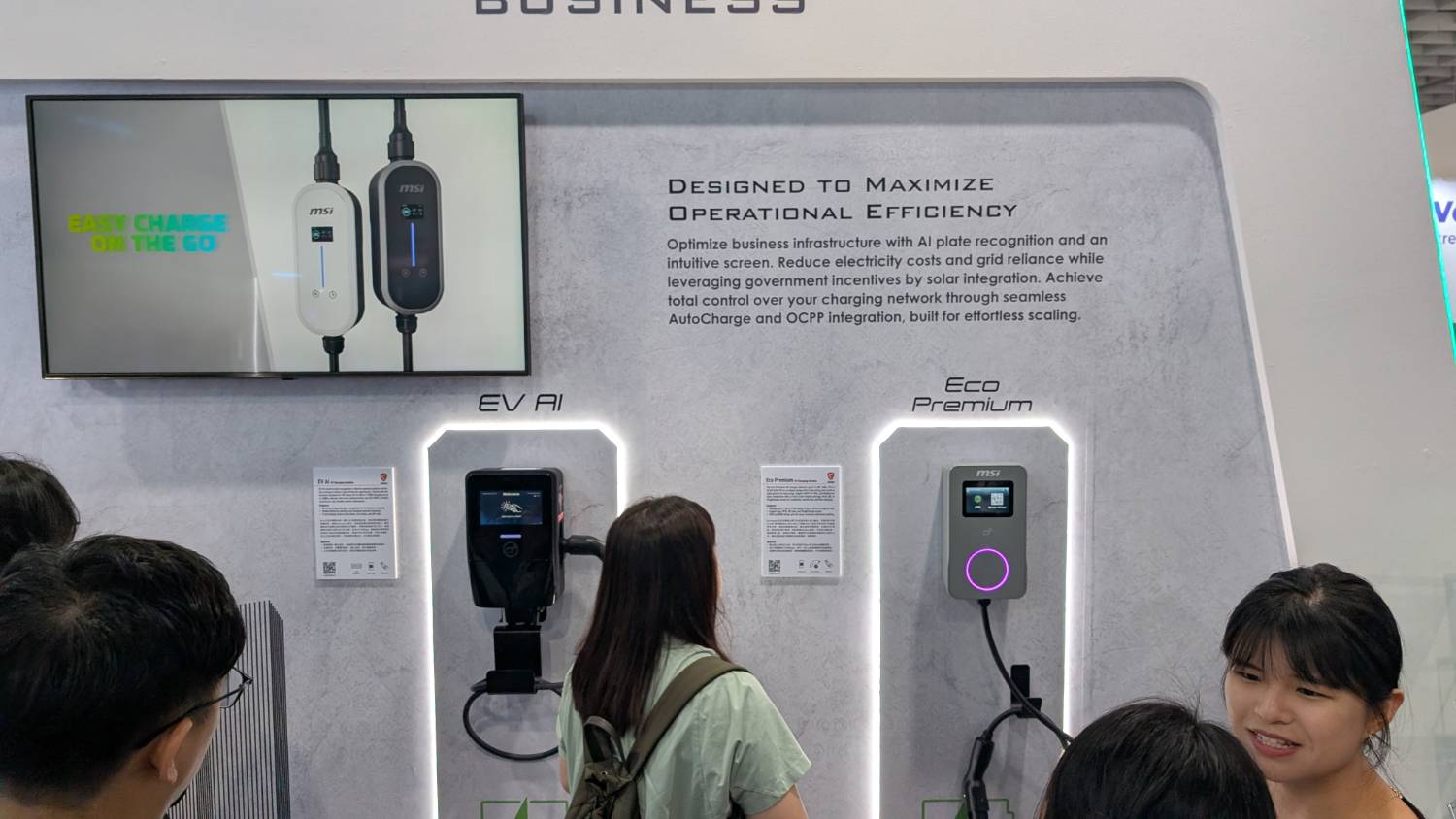

MSI 也有做充電樁？
https://i.meee.com.tw/HItasqM.jpg

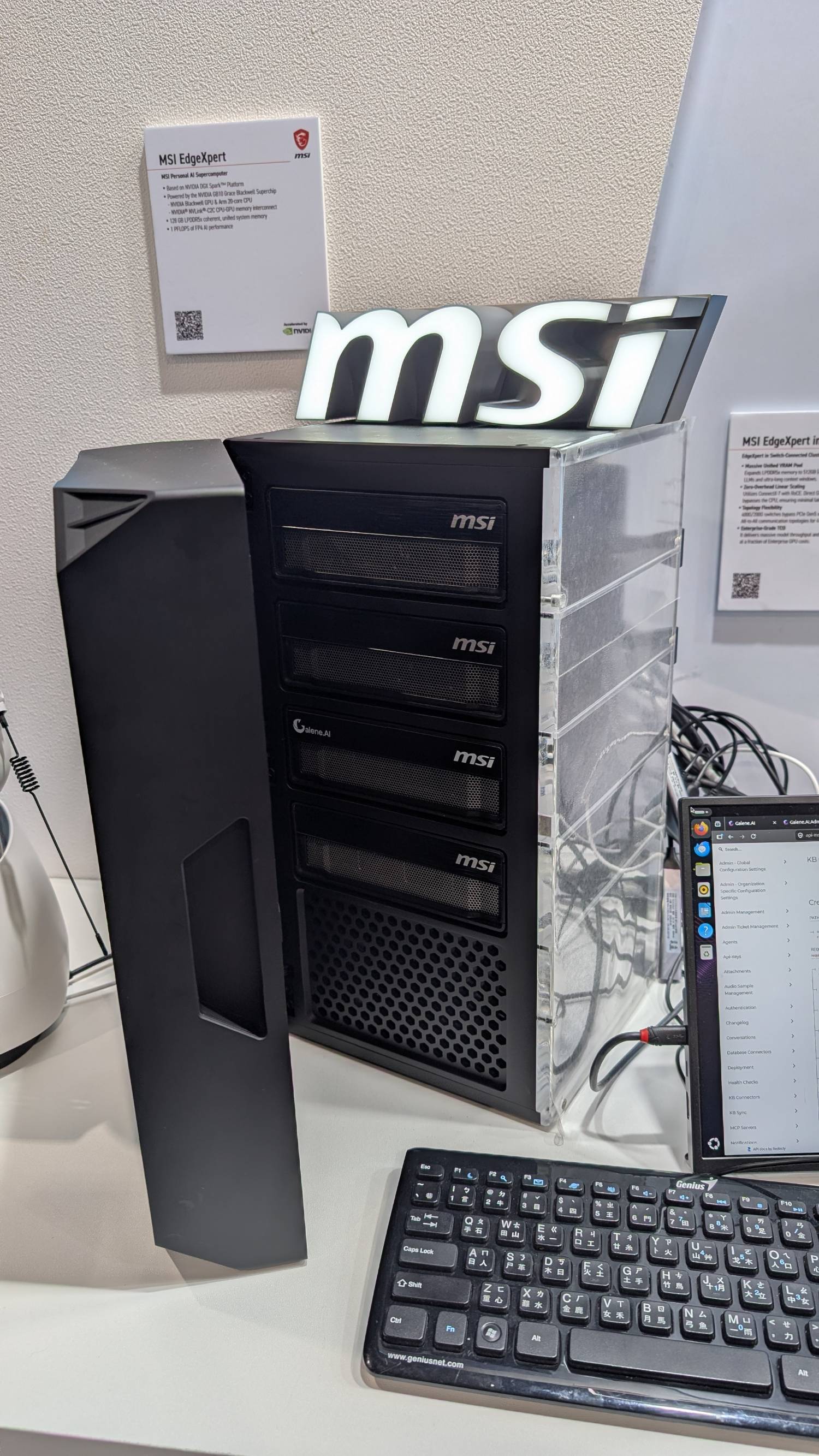

可以放很多 DGX 的機殼，感覺像是另類的機架
https://i.meee.com.tw/5xkzksX.jpg

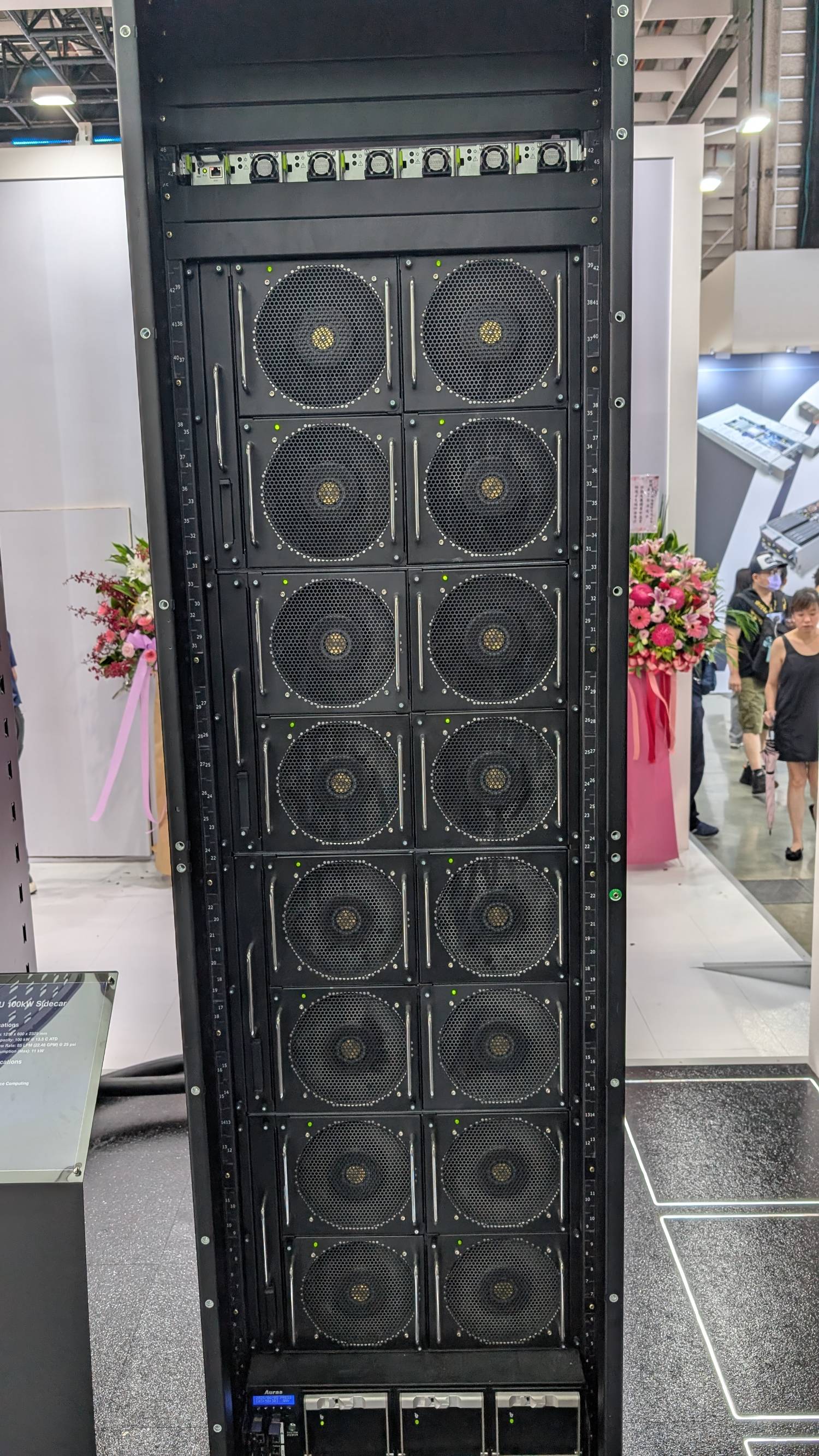

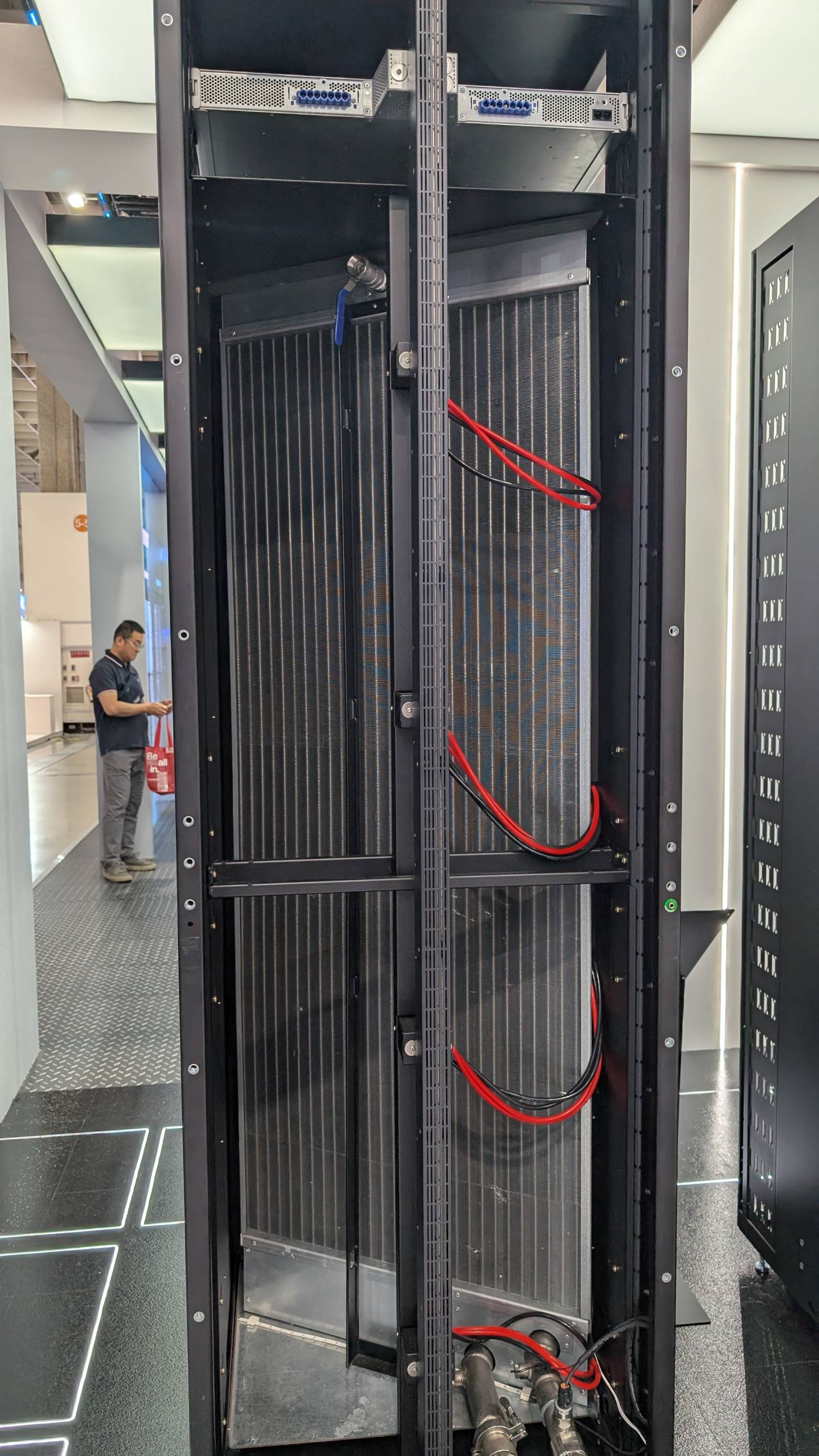

一整個機櫃的冷排，放斜的感覺是要權衡散熱面積 & 風流方向。
https://i.meee.com.tw/2j2PAjX.jpg
接著來到這次待了比較久的散熱模組廠雙鴻，期間問了他們的 RD 很多問題

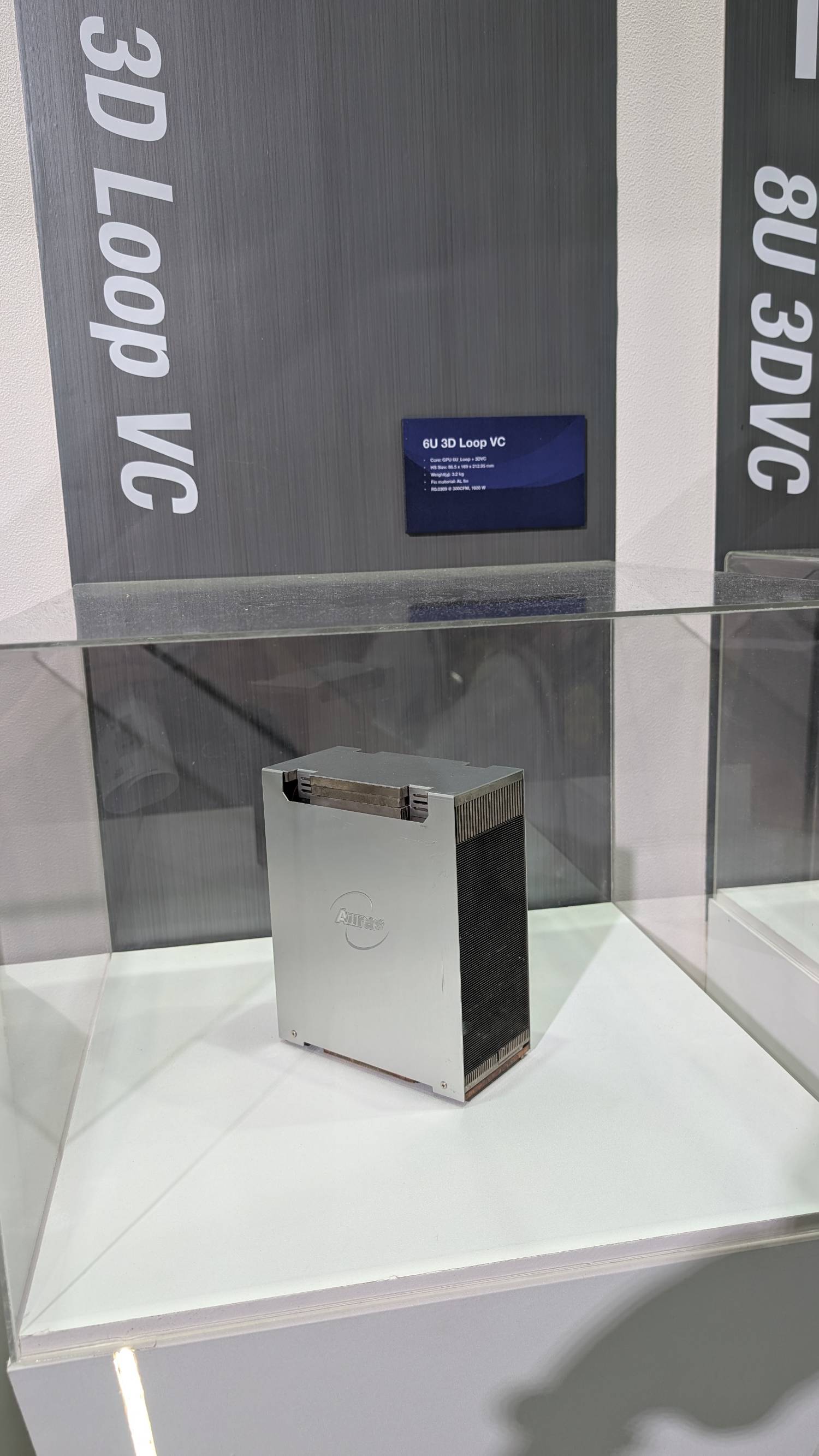

首先是這個「3D Loop VC」
https://i.meee.com.tw/AjqK85o.jpg
VC 就是 Vapor Chamber，也就是均溫板；

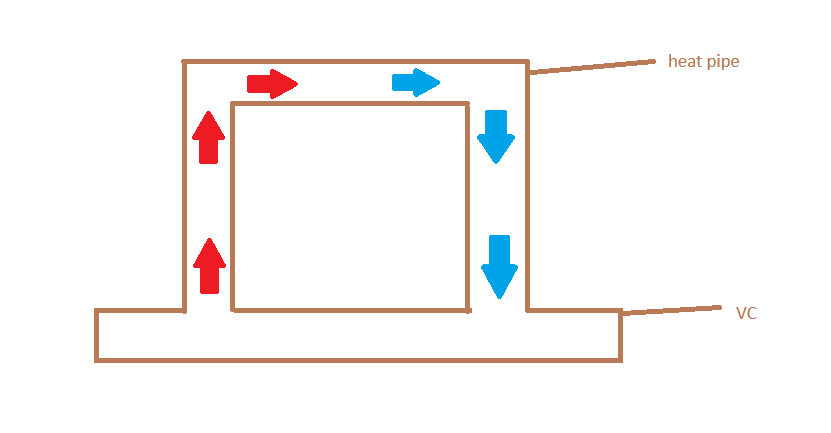

3D Loop 的部分則是指他們設計了一支 U 形熱管倒插在這個 VC 上面，並且透過內部的
獨家設計讓冷卻液的流向只會有單一方向，類似下圖的這樣。
https://i.meee.com.tw/dXCGrJU.png
但我忘了問這樣設計解熱量跟原本純 VC 會不會有很大的差異 XD

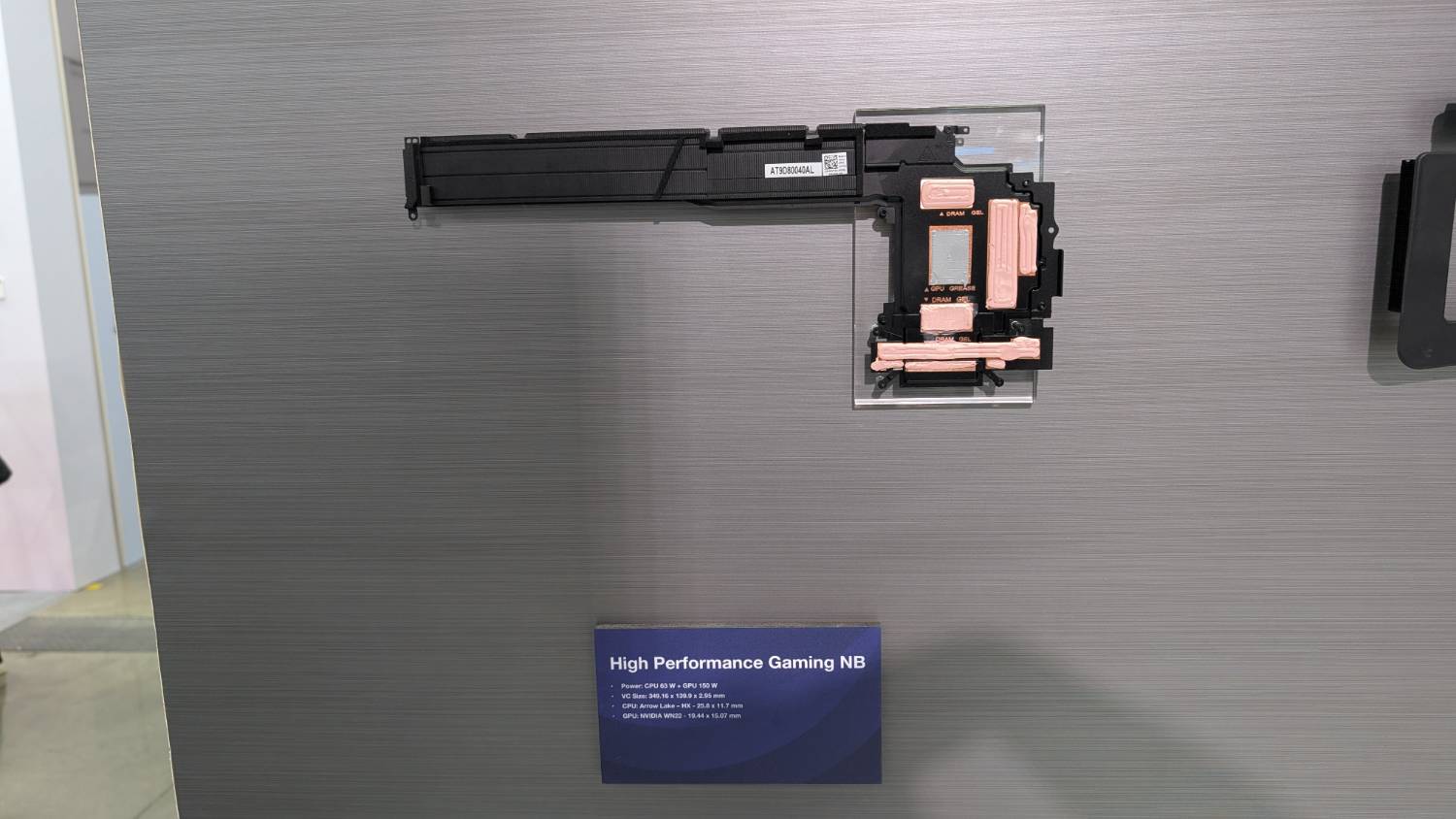

還有展示電競筆電的散熱模組，一整片的 VC，用來壓 63W 的 CPU + 150W 的 GPU，供電
跟記憶體都用導熱凝膠
https://i.meee.com.tw/kTKtUXm.jpg

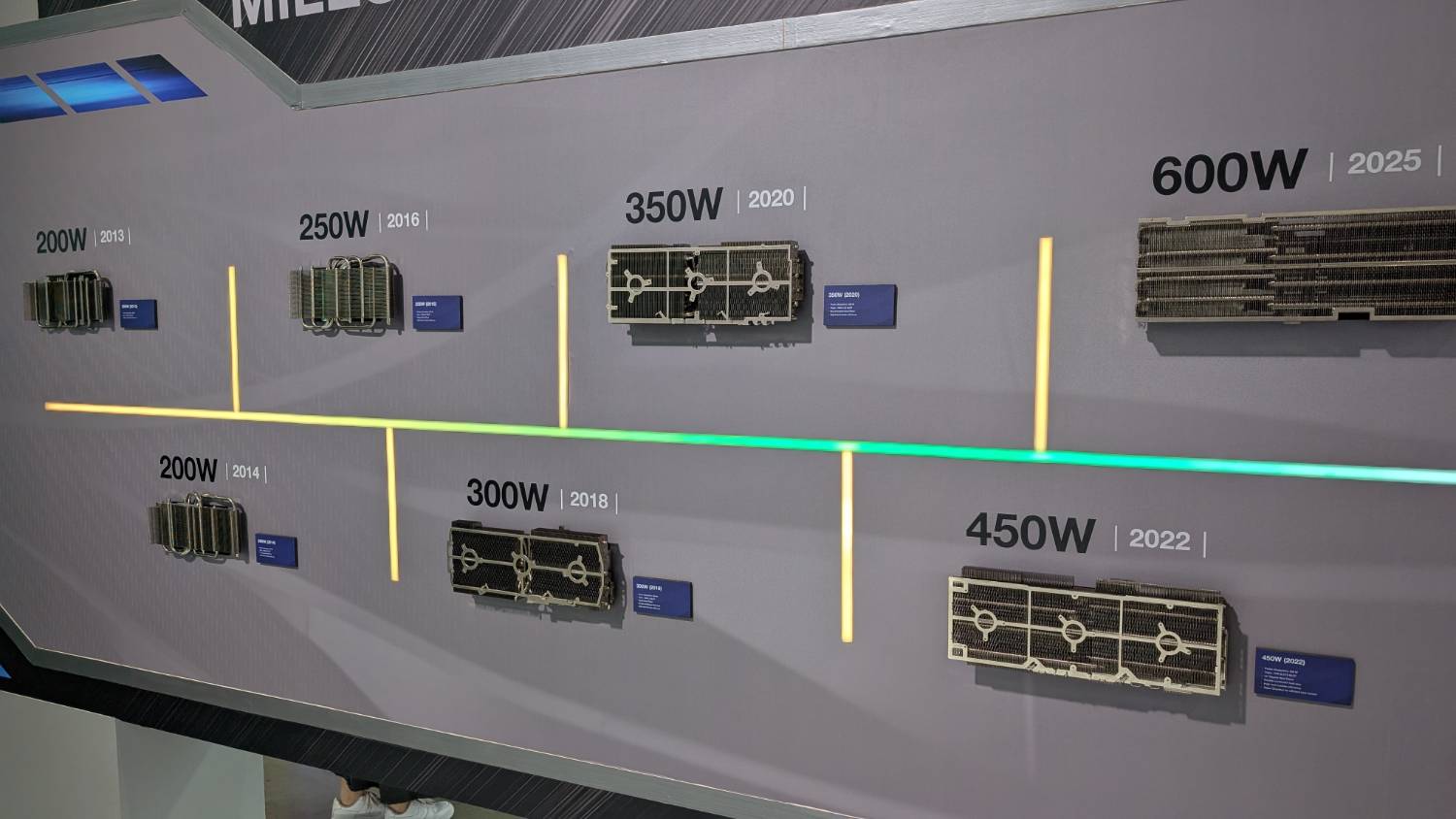

他們還有擺了一面牆，展示了歷代 GPU 散熱器，可以看到越來越大的磚頭 (X
https://i.meee.com.tw/gQQinCP.jpg

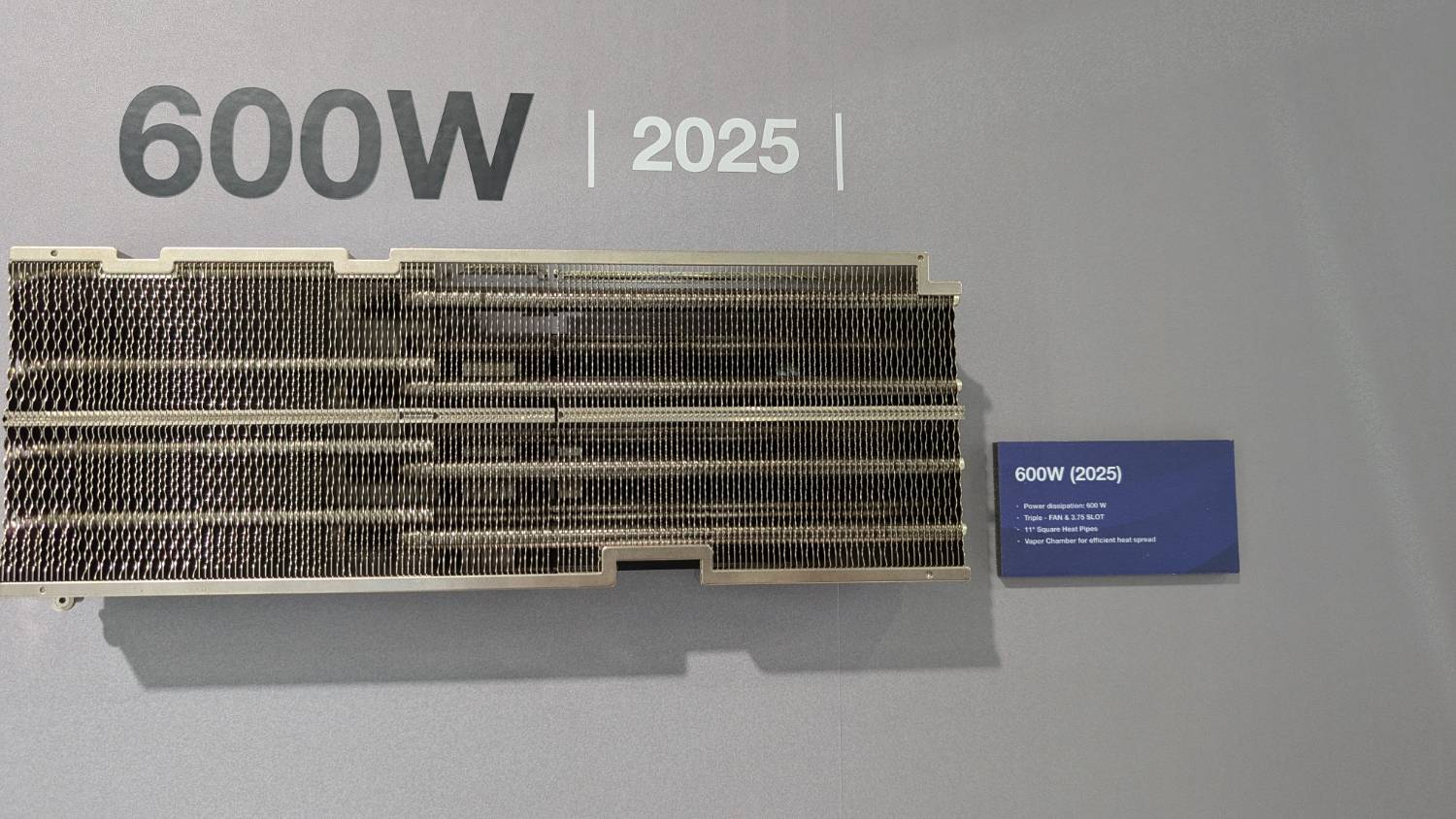

特別拍 600W 的這張是因為右邊的說明有提到使用的是「方形」熱管。
以同樣大小的熱管來說，圓形熱管的理論性能會比方形熱管好，但他們從幾年前開始就逐
漸轉向使用方形熱管。
RD 表示除了成本上的考量之外，近幾年在熱管上的製程進步 (燒結&彎折) 讓方形熱管和
圓形熱管的性能差距縮小，因此能夠「平貼」晶片的方形熱管就獲得了青睞。
https://i.meee.com.tw/THXzH8g.jpg
除了熱管之外，還可以看到在近代散熱鰭片設計上還出現了很多交錯、波浪或是微型突起
。
其實我一直以為這是要破壞熱邊界層所做出的設計，但現場 RD 回覆表示這些設計主要是
要降低風扇噪音。
畢竟降低風扇的風噪代表同樣噪音等級下，可以用更高的風量吹這些鰭片，然後就風大熱
飛 ㄏㄏ

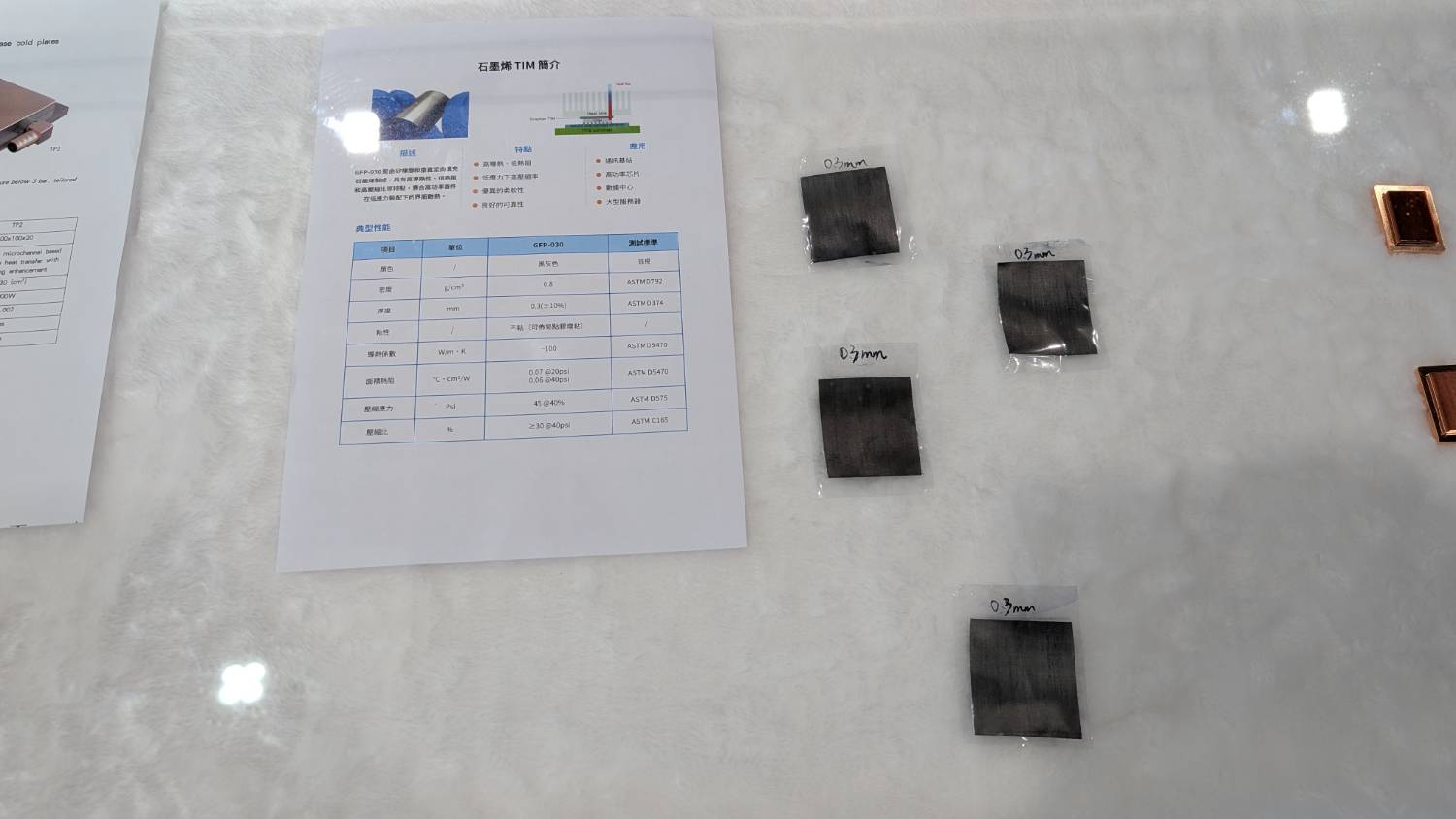

後面還看到了這個石墨烯 TIM (熱介面材料)
大家都知道石墨的熱傳有方向性，平面上會比垂直方向上好，但是 TIM 需要傳熱的方向
是垂直方向上阿，這怎麼辦？
這家公司就很聰明，把這個石墨烯按照垂直方向排好之後，放到矽橡膠材質的基材裡，這
樣垂直方向上的導熱不就變好了嗎？
看 data sheet 確實是不錯，也有提供 ASTM 測試標準，不像坊間的導熱墊都隨便廠商喊
。
但就不知道價格怎麼樣了。
https://i.meee.com.tw/CMDWbXH.jpg

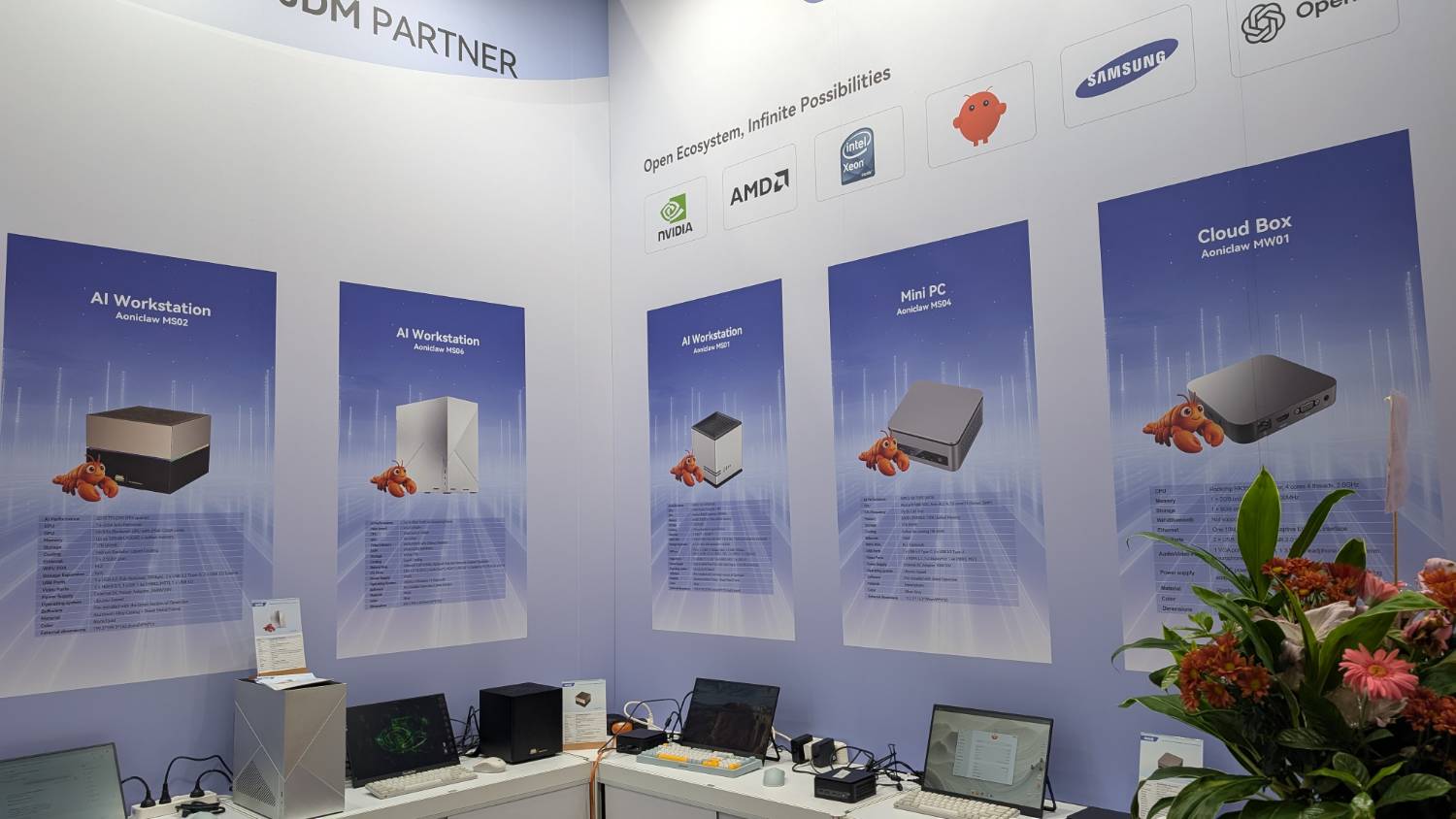

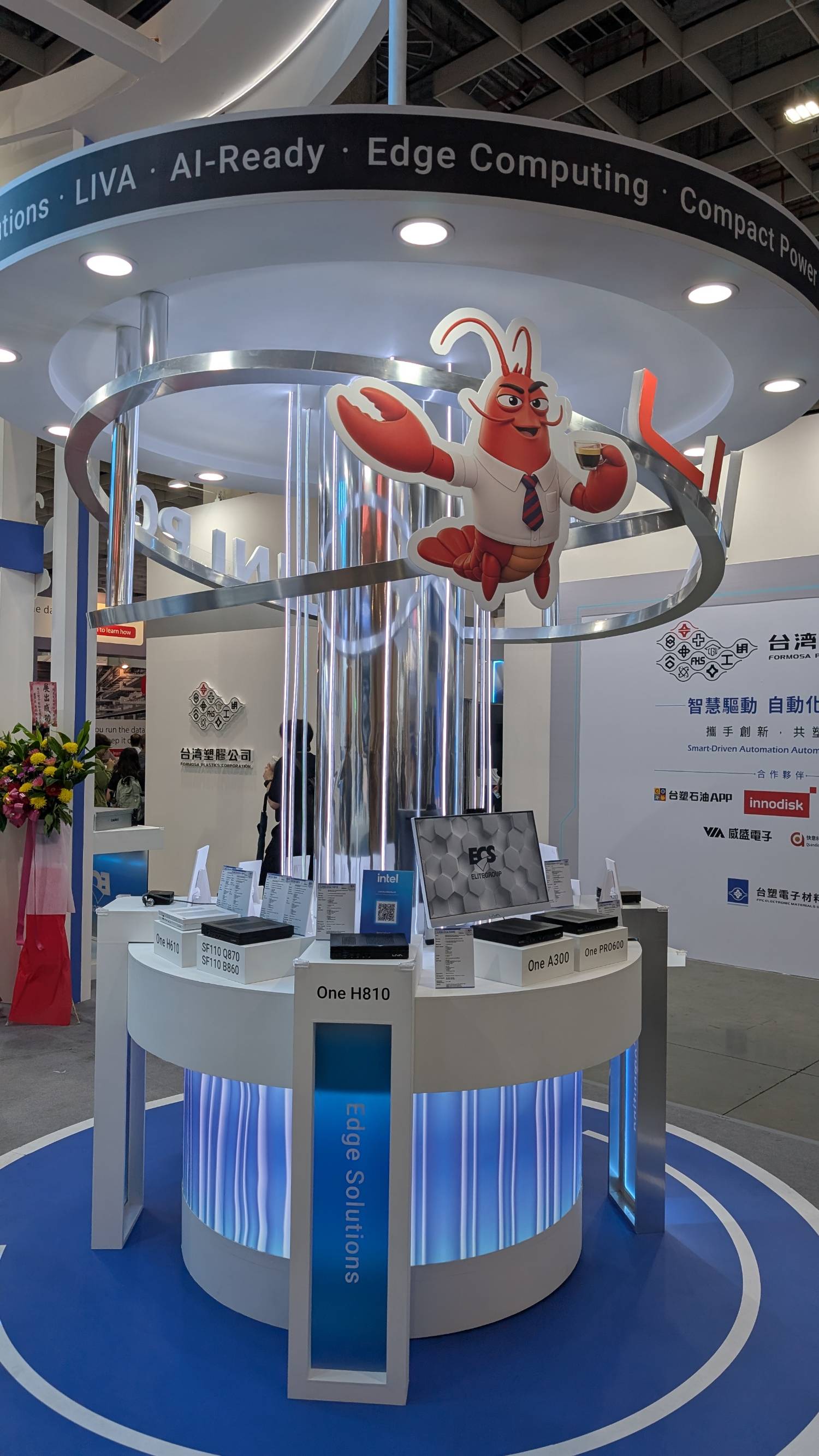

對，沒錯，又是養龍蝦用的迷你電腦
https://i.meee.com.tw/t1g9IvZ.jpg

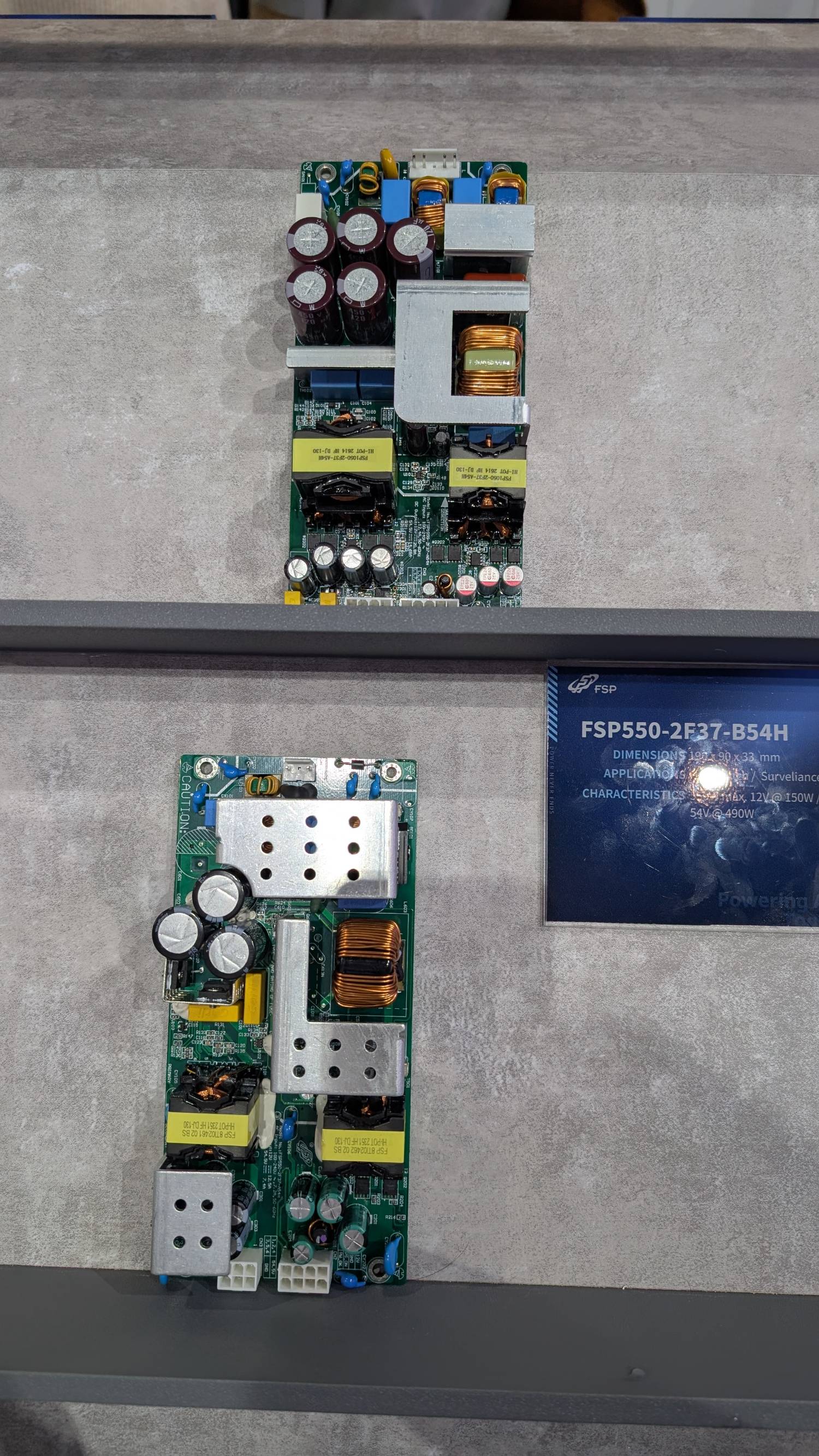

展場上觀察到全漢電源內的散熱片都沒有特地做鰭片形式，還打了很多洞，不曉得是為什
麼？
https://i.meee.com.tw/PoxtHyy.jpg

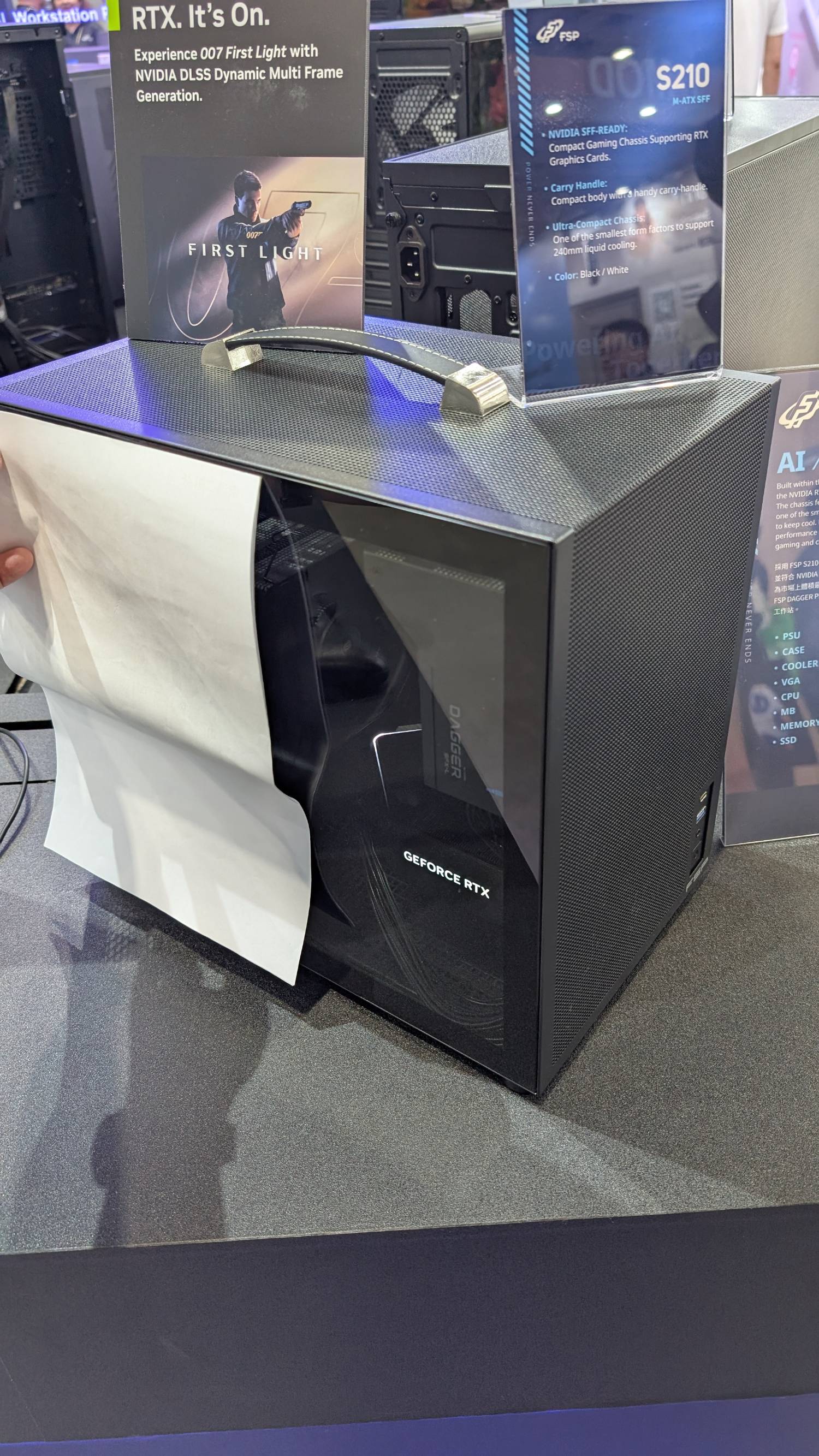

還有看到其他板友也有介紹的 S210，我手上那個是 A4 紙，這機殼是真的滿小的。
https://i.meee.com.tw/NYaqa7e.jpg

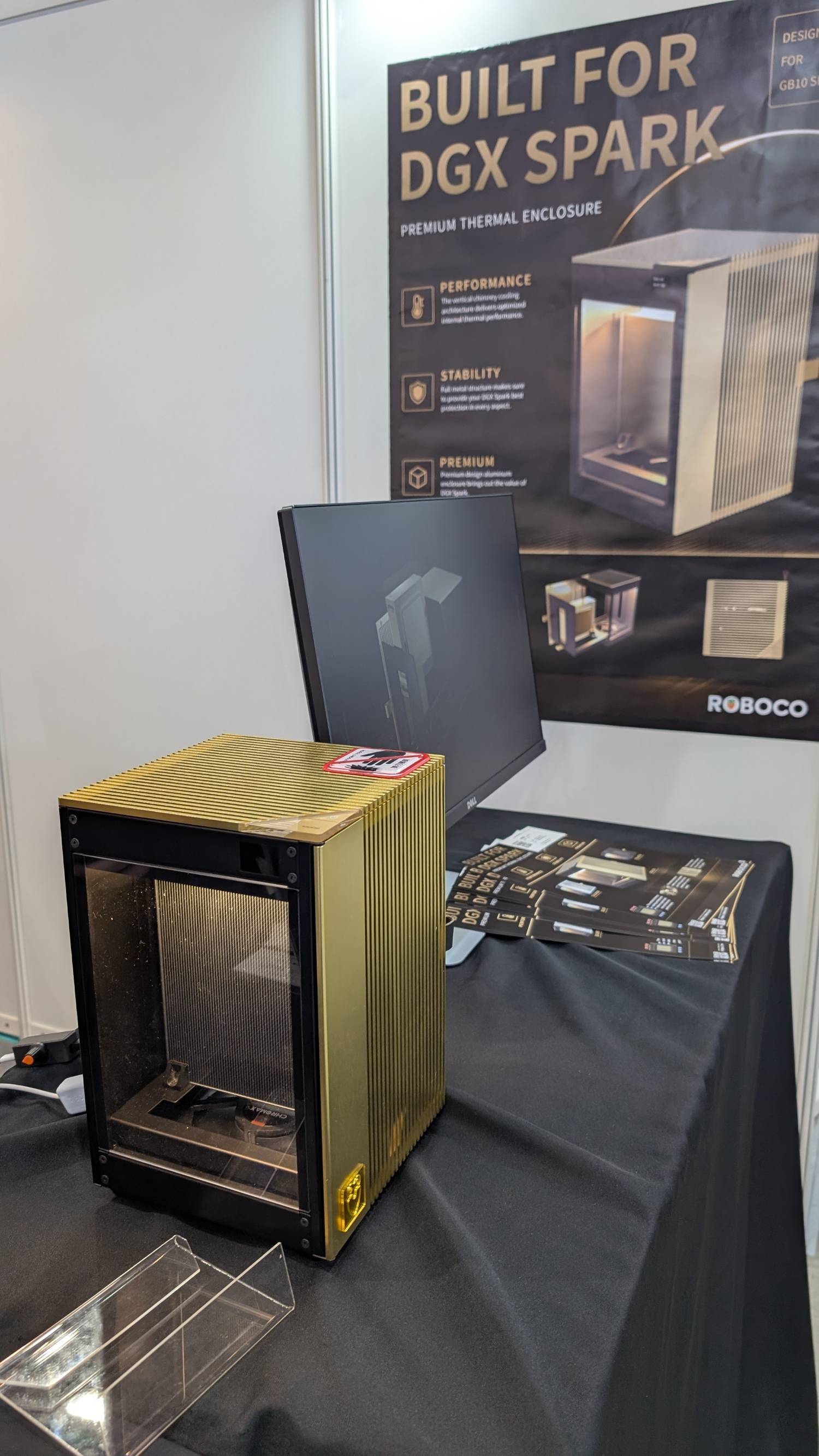

有路過一間小小的機殼新創，展出的是放 DGX 的小機櫃(?)
工作人員說可以垂直放兩台 DGX 進去，總有種礦機的感覺
https://i.meee.com.tw/qAGjE3E.jpg

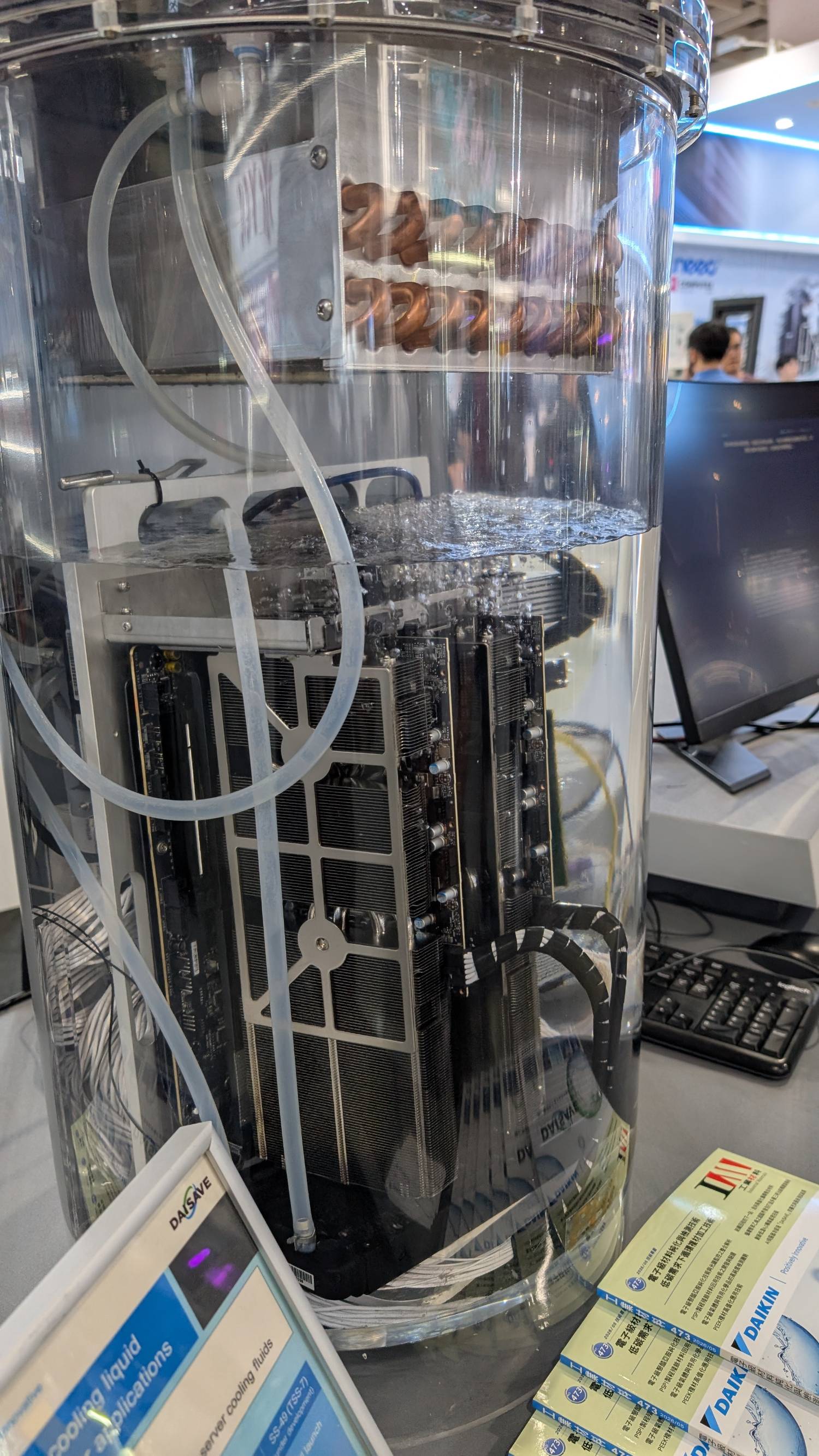

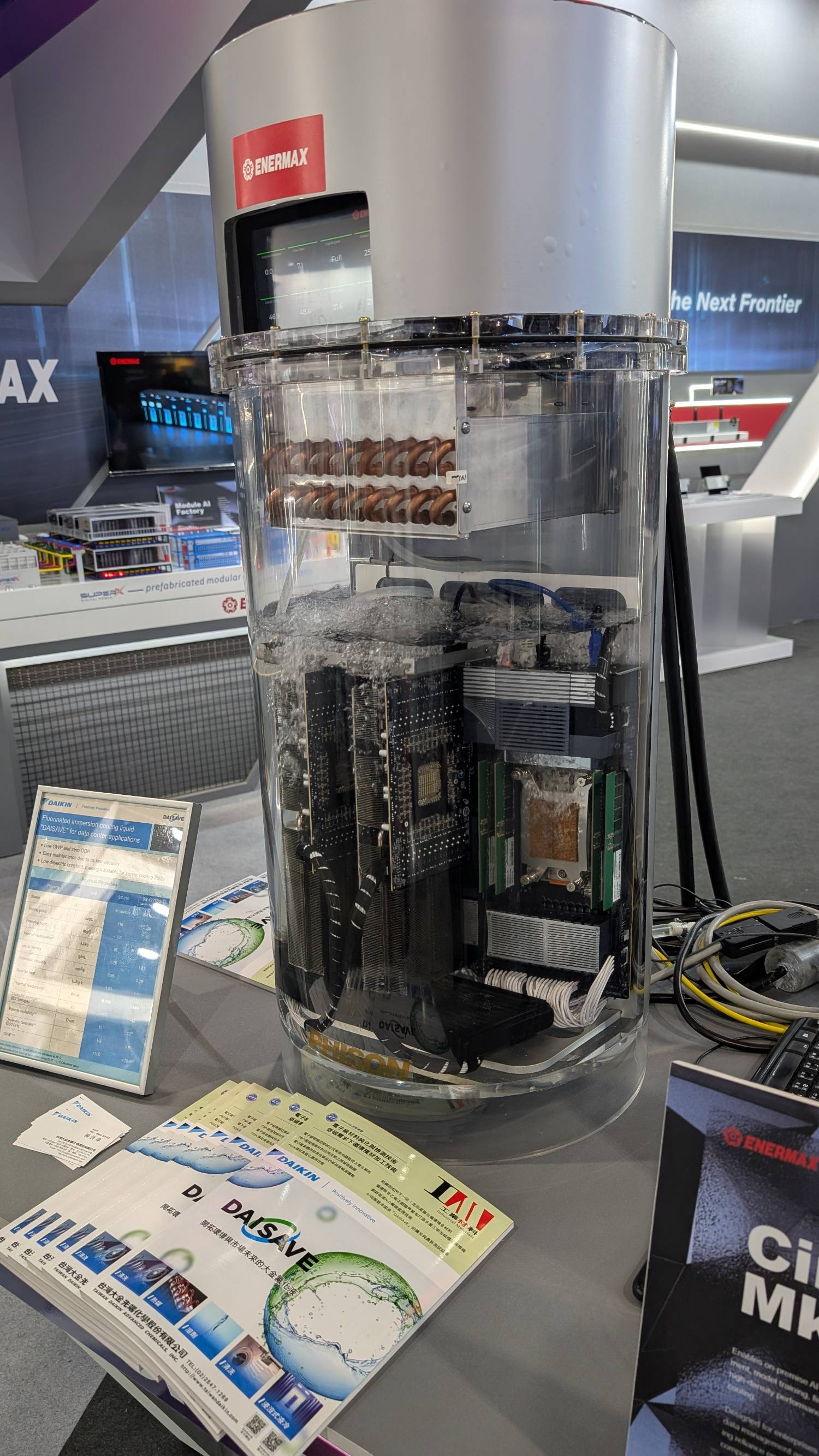

保銳展出的浸沒式冷卻系統，用的是大金開發的氟化物冷卻液。
https://i.meee.com.tw/uNHNHEv.jpg
其實看起來挺有一回事的，看看 CPU 散熱器上的孔洞結構，這等等會考
https://youtube.com/shorts/Q4qwvUnQwiw
顯示卡散熱器是拆掉風扇後直上，忘了拍溫度功耗
https://i.meee.com.tw/Pbetx1p.jpg
接著到了這次拍了最多照片的貓頭鷹，現場很多外國員工，英文不好的肥宅如我只能用簡
單的句子跟單字溝通，明年一定加強英文 QQ

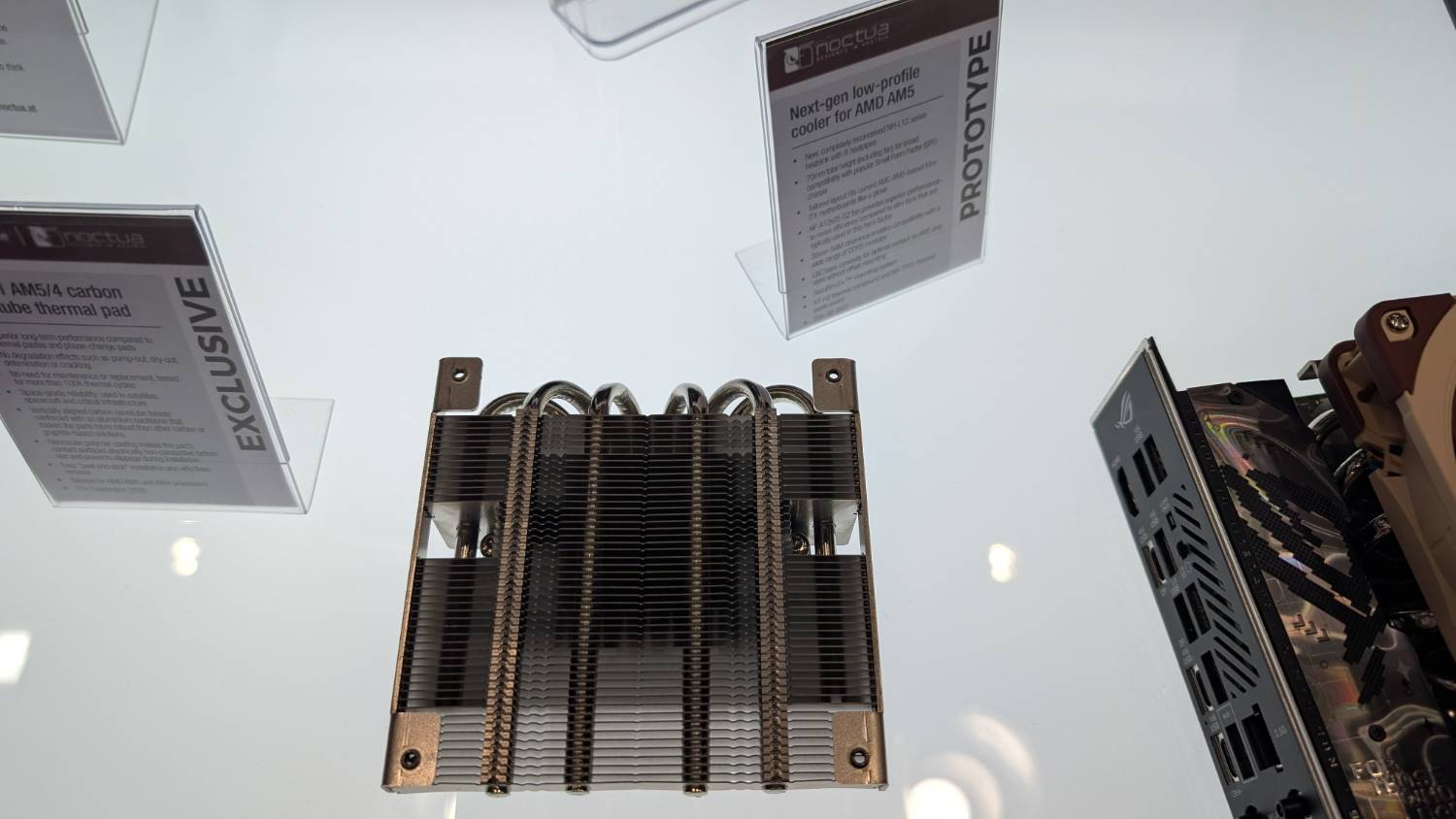

首先是下一代的 L12 散熱器，從 4 熱管升級成 6 熱管，並且用上了最新的 A12x25 G2
風扇
https://i.meee.com.tw/O5zzScb.jpg

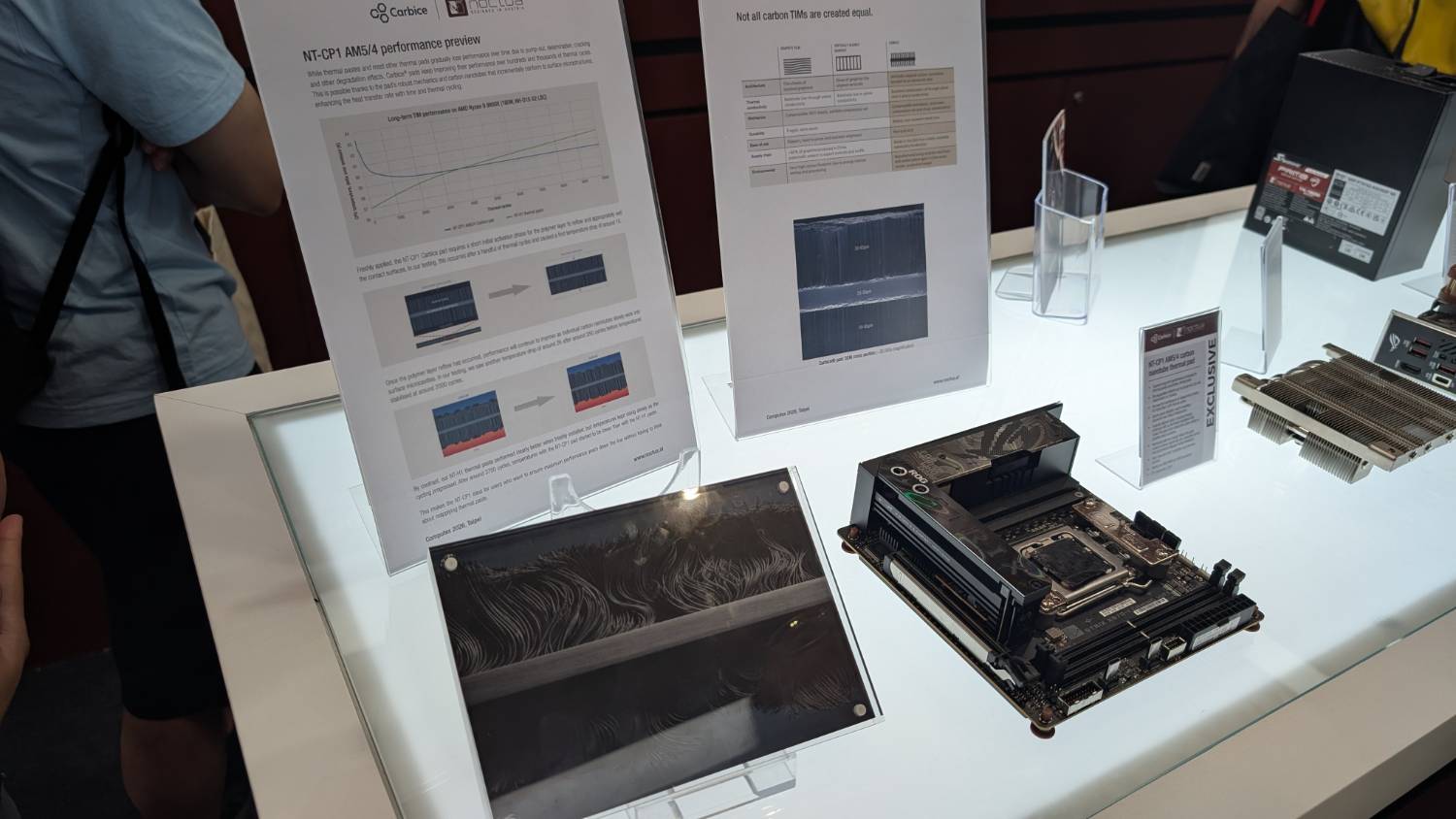

本次我覺得有趣的產品之一：
https://i.meee.com.tw/Gq7OIcM.jpg
貓頭鷹與 Carbice 公司技術合作的產品 NT-CP1，類似於前面提到的石墨烯 TIM，但用上
了更複雜的技術
簡單說就是中間有一層超薄的鋁箔，然後把超多的奈米碳管垂直接到鋁箔上，最後再用相
變化材料(石蠟)填充
兼顧了垂直平面方向與平面內的熱傳導，還加上了相變化材料「越用越好」的特性

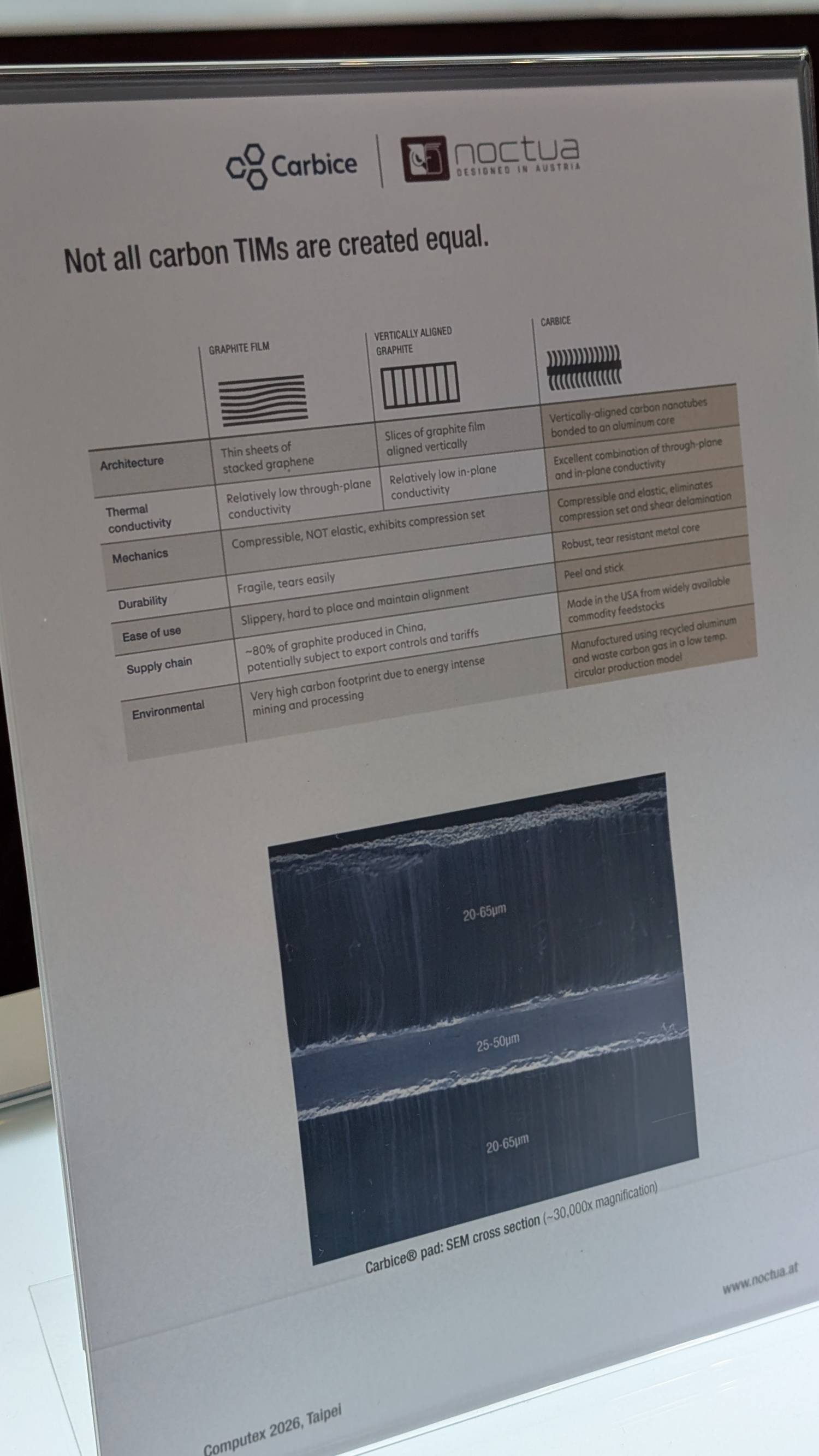

可以看到這張表內，左邊的是傳統石墨 TIM，中間的是前面提到過的垂直定向填充石墨
烯 TIM，右邊則是 NT-CP1
下面是 NT-CP1 的掃描式電子顯微鏡照片
https://i.meee.com.tw/hQpC3JO.jpg

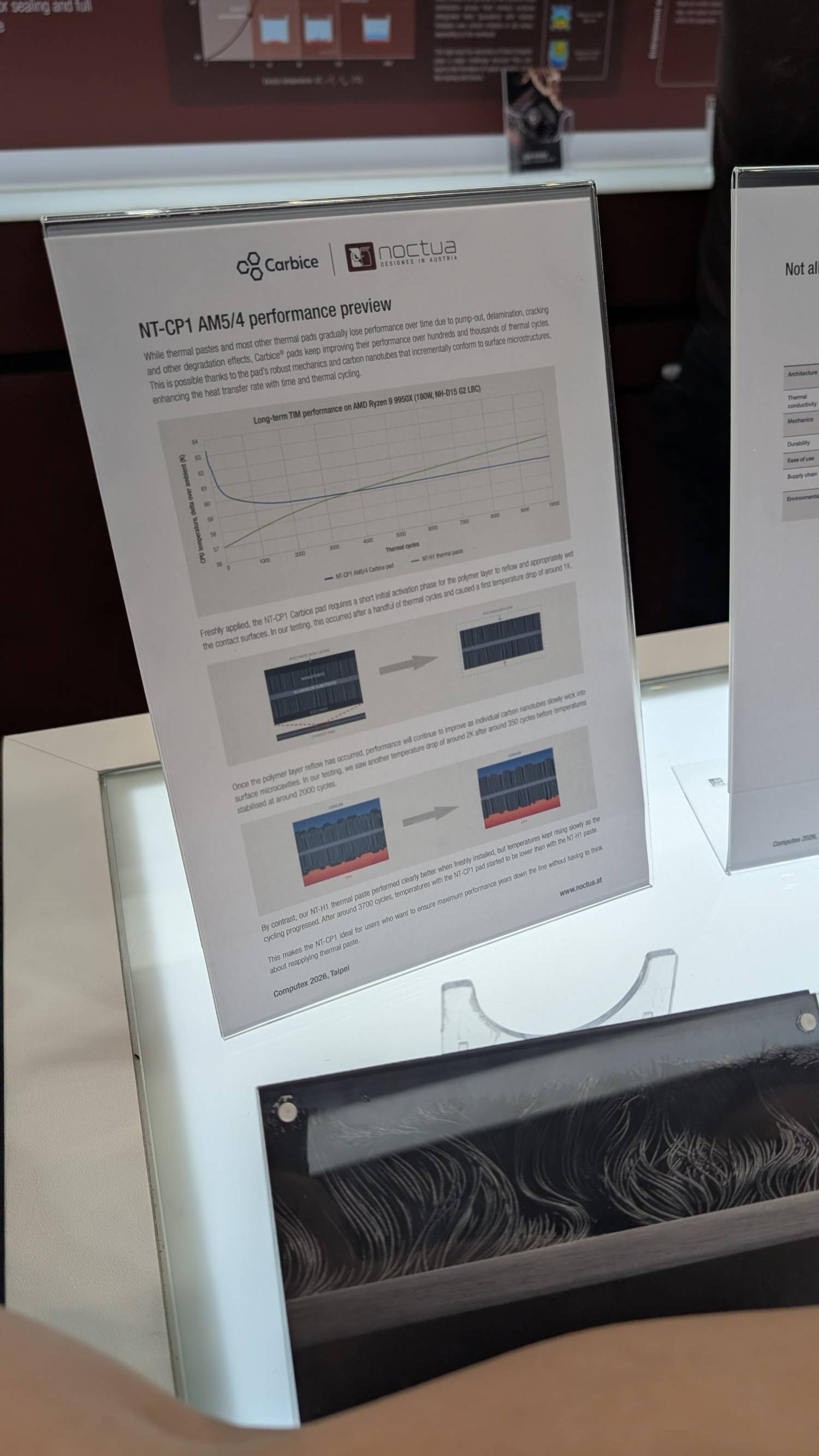

這張圖是 NT-CP1 跟傳統散熱膏 (NT-H1) 做熱循環測試，模擬日常使用高低負載不定的
環境。
https://i.meee.com.tw/mcg6pqZ.jpg
可以看到 NT-CP1 隨著循環次數的增加，會趨於一個穩定值。
相比之下傳統散熱膏則會隨時間衰退。
RD 表示 NT-CP1 跟散熱膏的性能交叉點差不多會落在組裝好的一年後左右(一般使用者)
另外我有偷偷問了一下售價，預期會訂在 25 USD 左右。

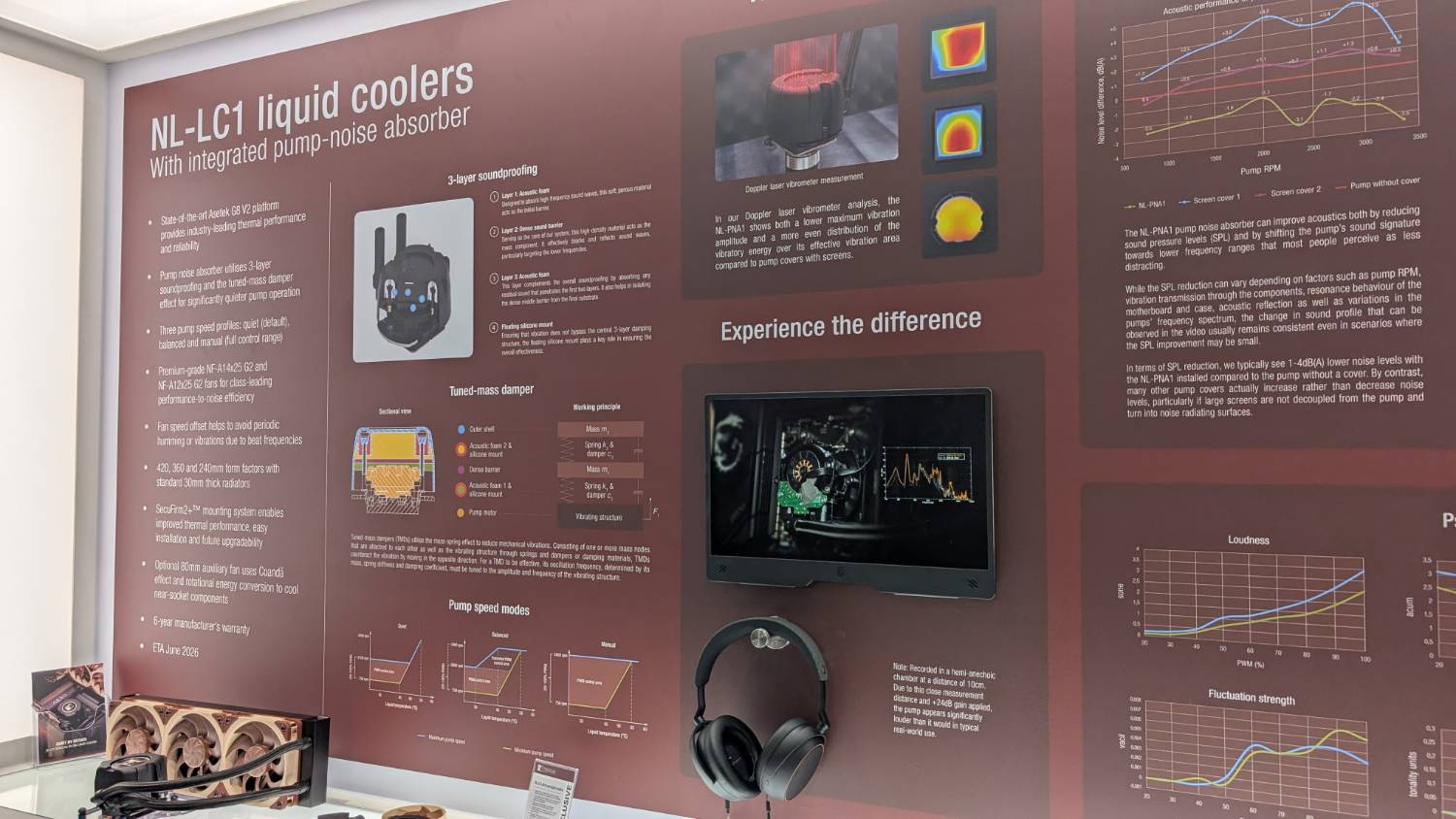

接著是貓頭鷹新推出的水冷，在冷頭上做了非常多的靜音措施
https://i.meee.com.tw/Z8obNvh.jpg
另外是本次讓我覺得有趣的產品之二：

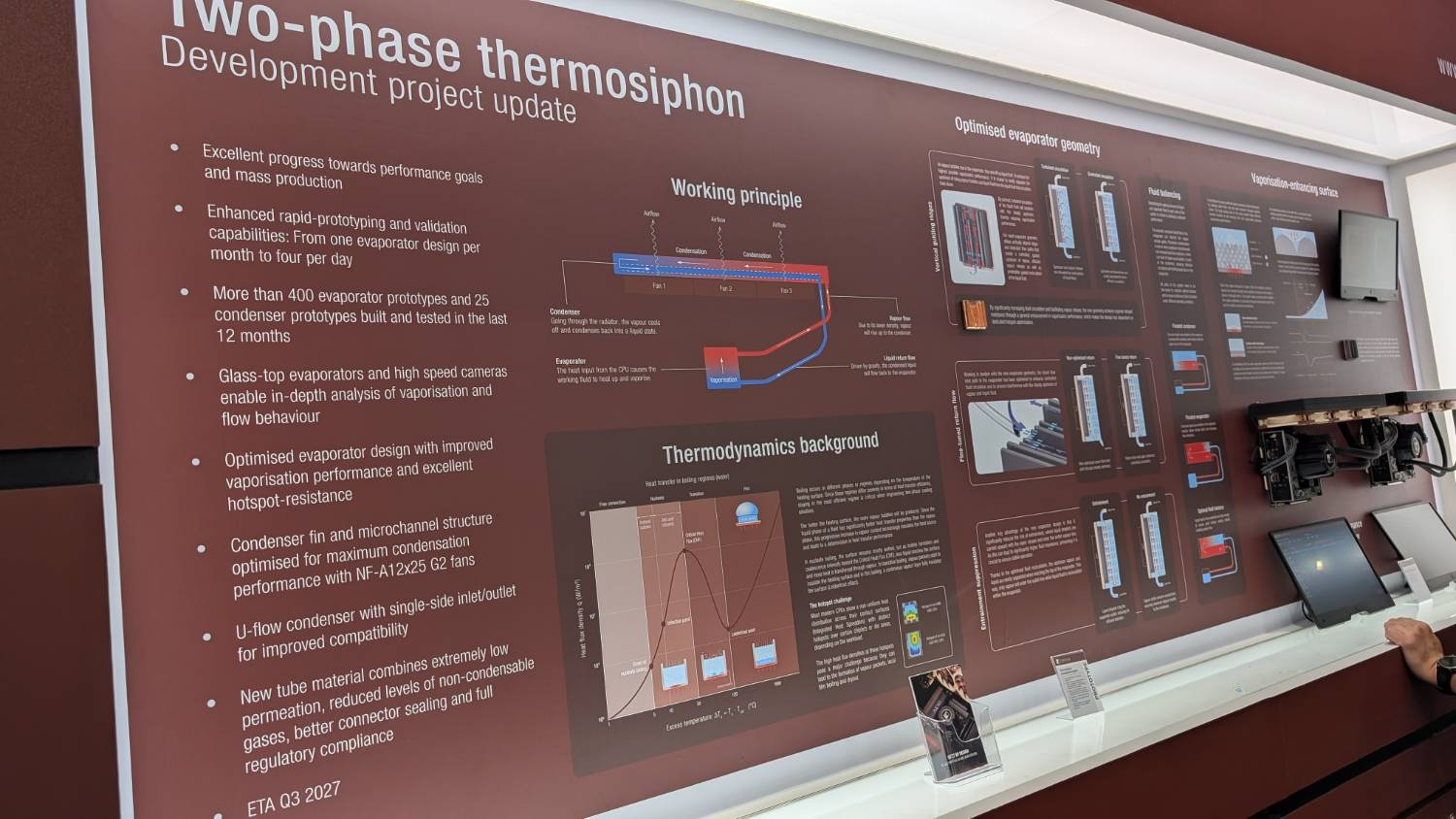

一體式相變化散熱器
基本上是全被動的零件，沒有冷卻液泵浦，用了跟重力式熱管一樣的原理來讓工作流體循
環，所以冷排只能擺在上方
https://i.meee.com.tw/n2jmSdM.jpg

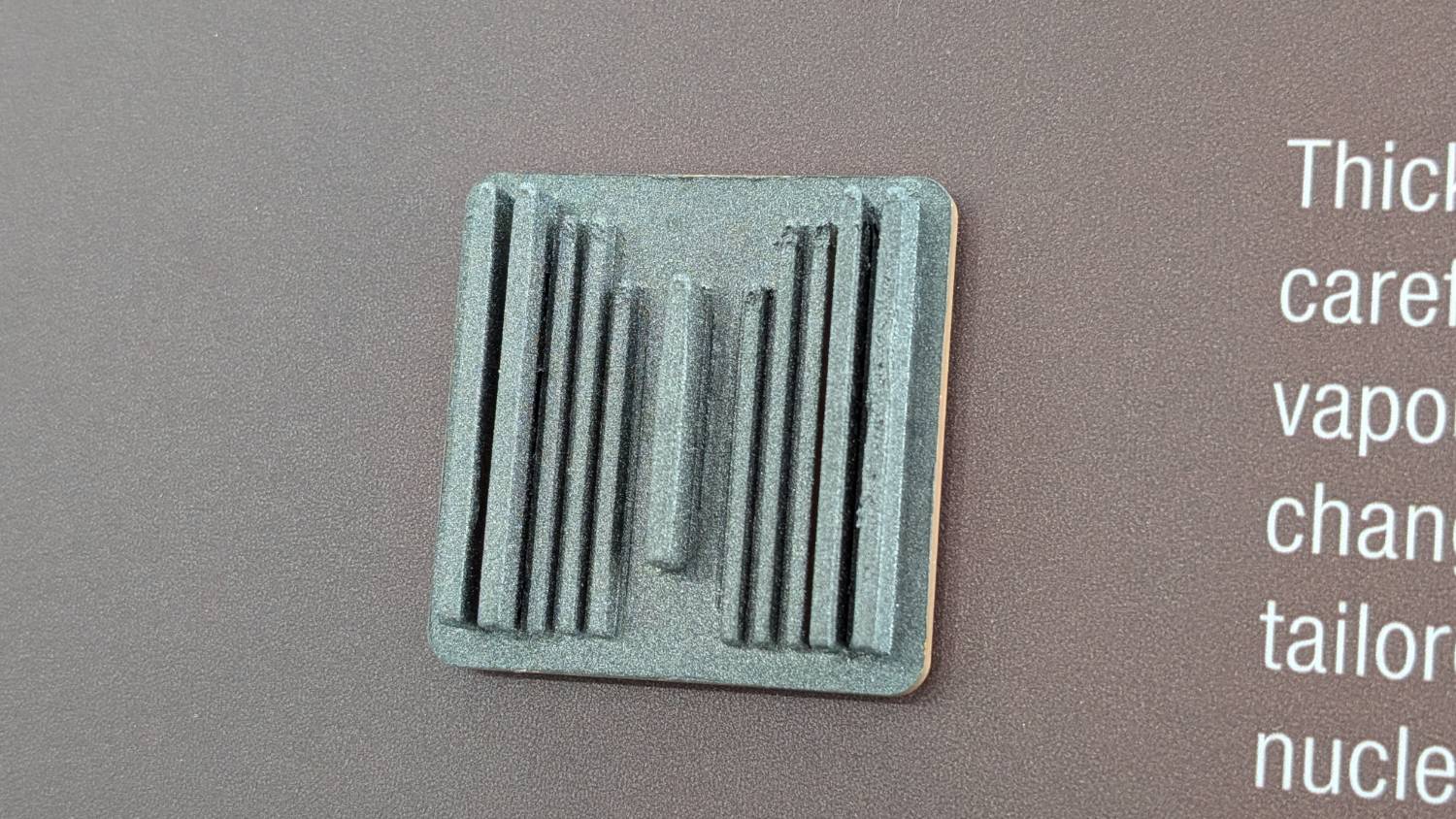

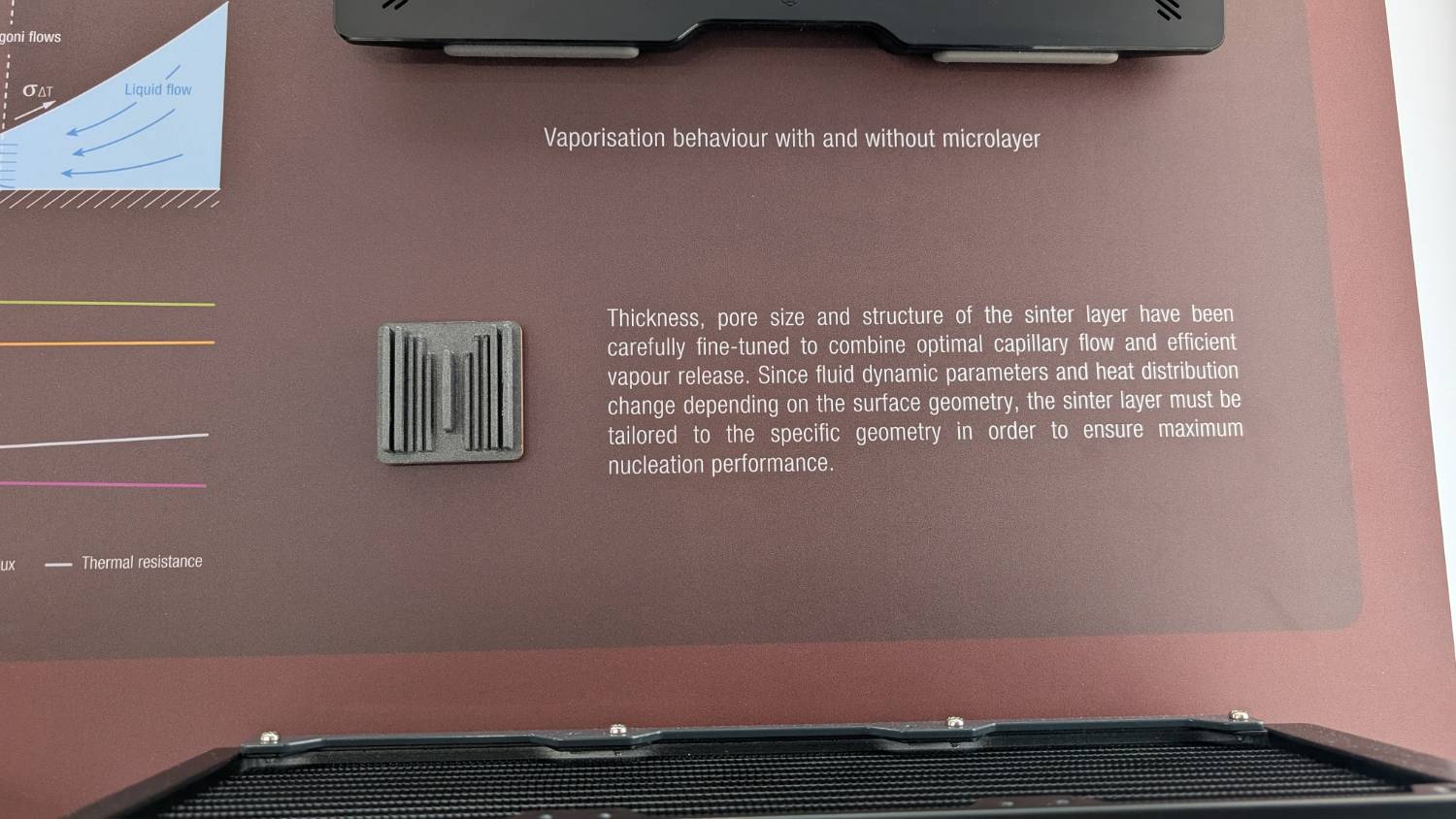

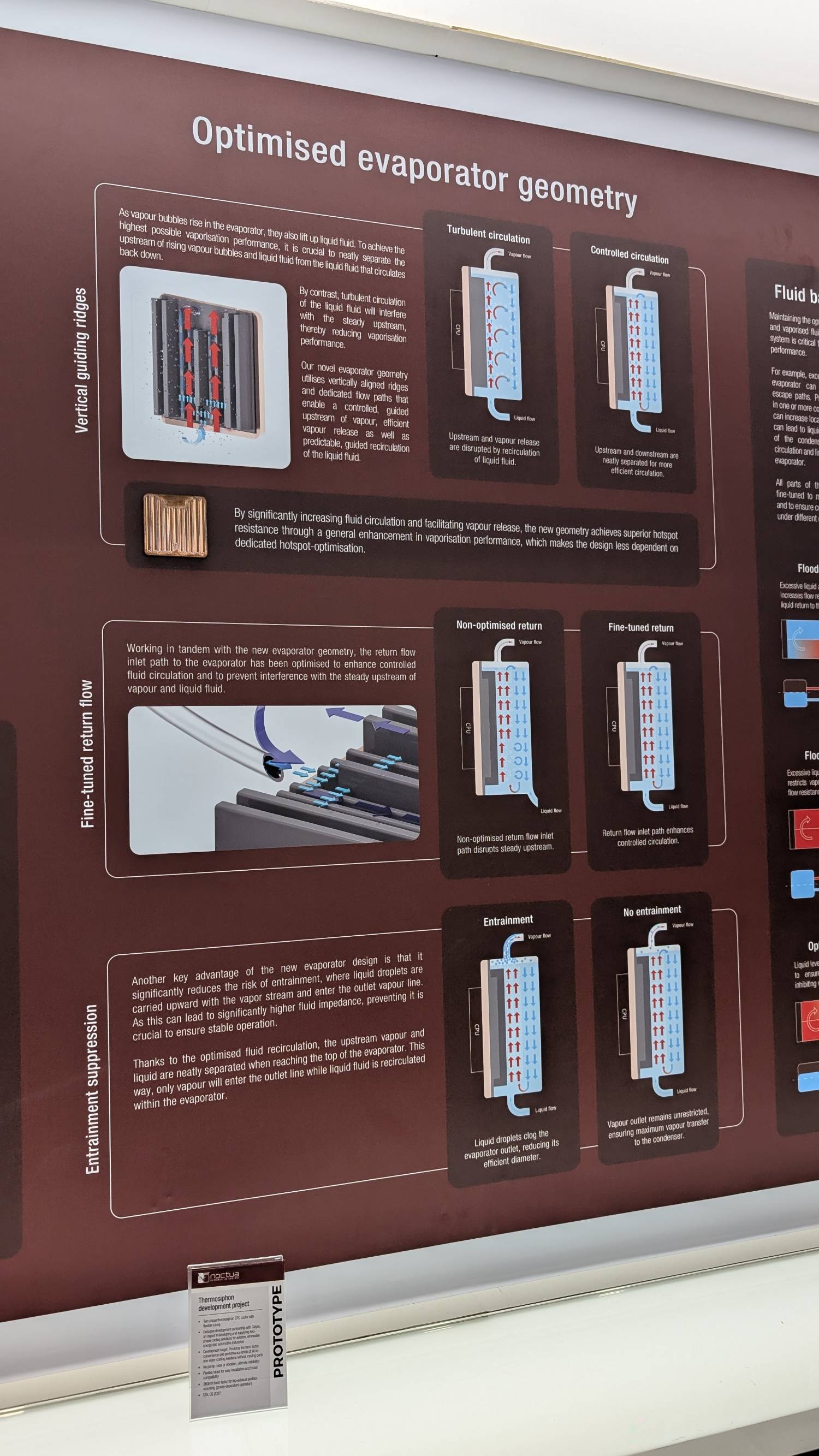

採用了特別設計的冷頭，讓冷卻液氣化的時候能夠有最多的成核點
並且消除了一切不利於散熱的紊流、次循環、蒸氣管進水問題
https://i.meee.com.tw/BClphXC.jpg

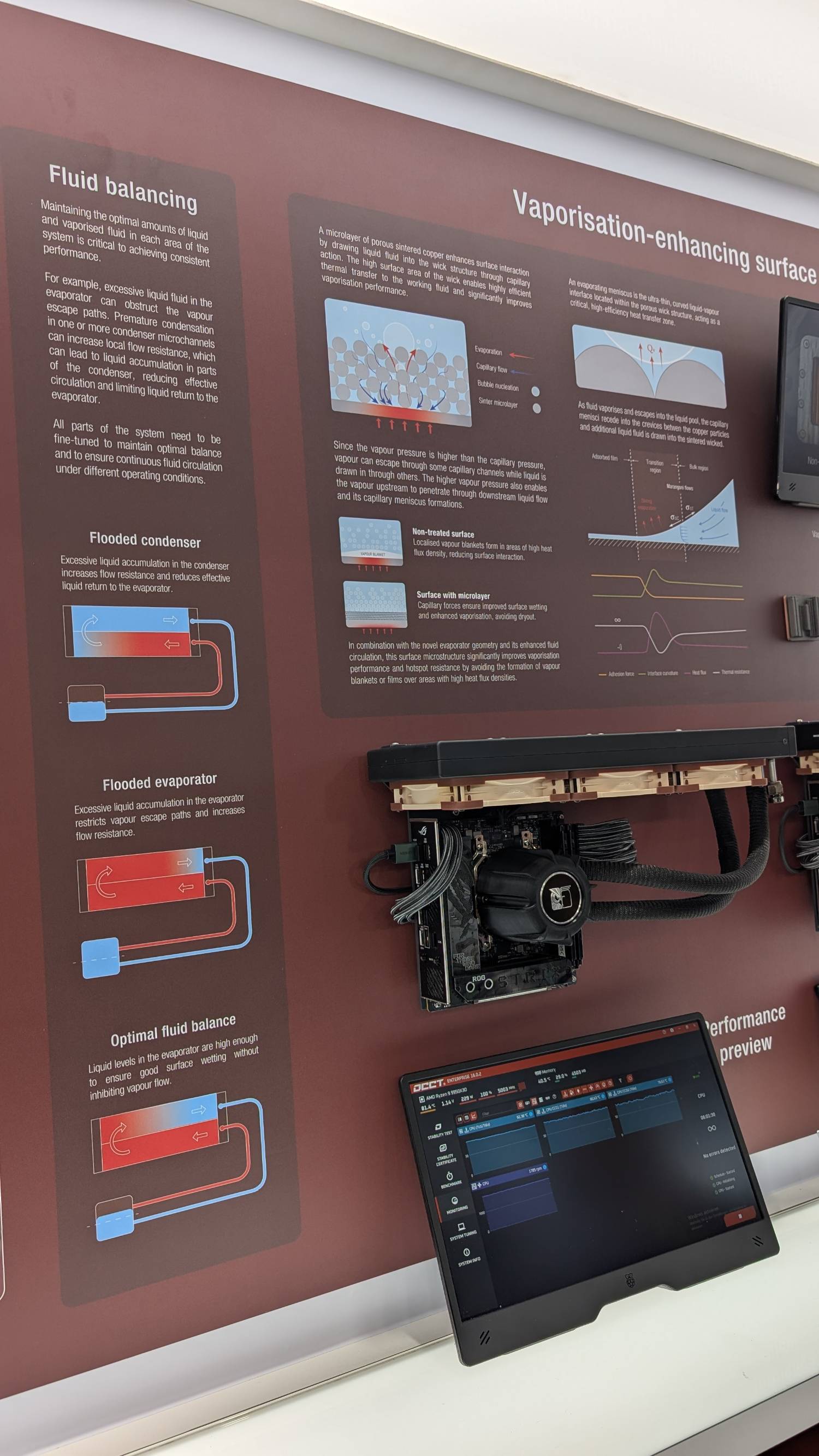

連冷卻液填充量都有特別最佳化過
https://i.meee.com.tw/UzrARCf.jpg

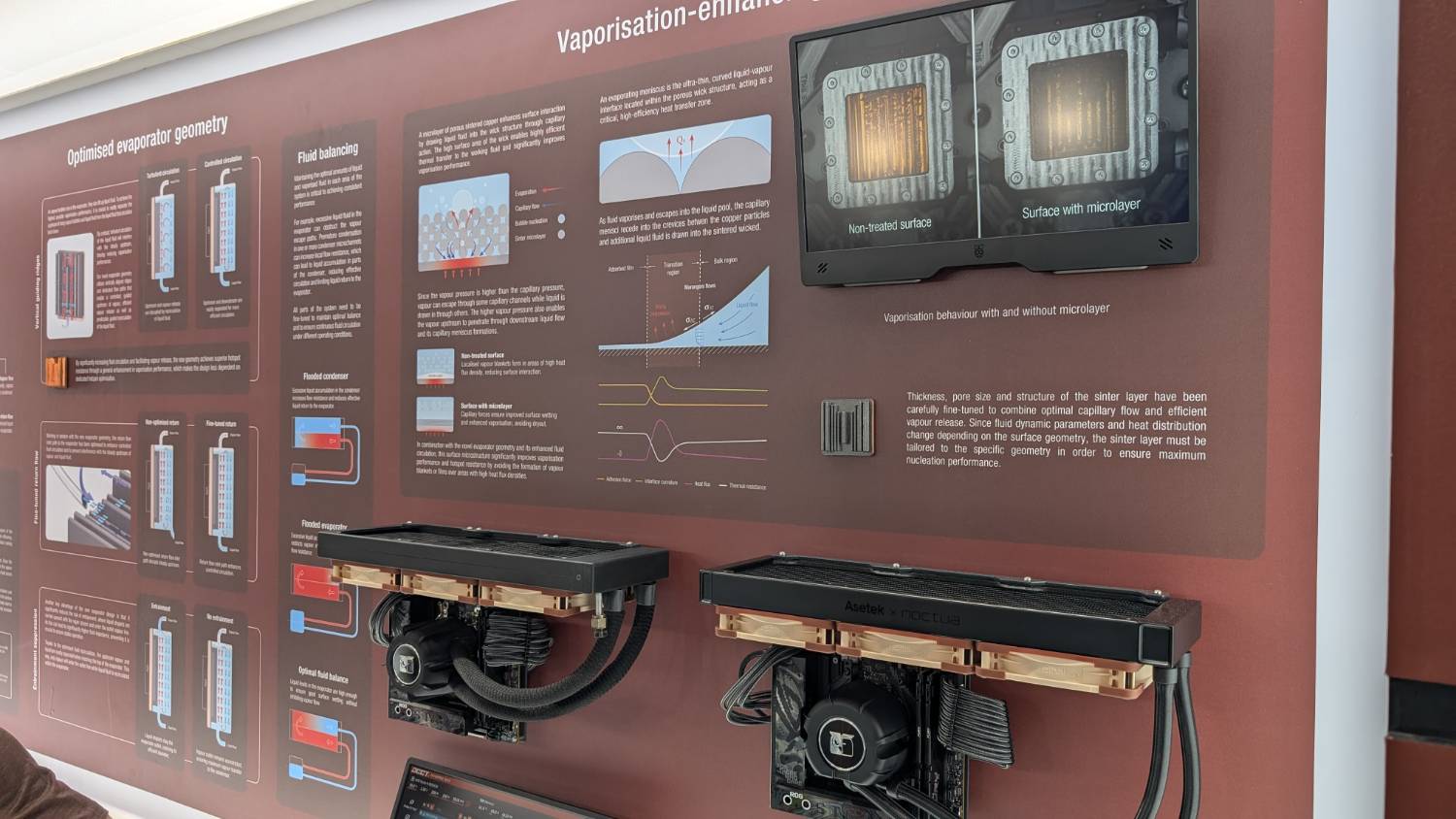

中間這張圖我自己也看不太懂在說什麼，問 AI 說是液膜會有個過渡區，這個過渡區足夠
薄到熱阻很低，所以有很強的蒸發。
https://i.meee.com.tw/j5g5P4A.jpg

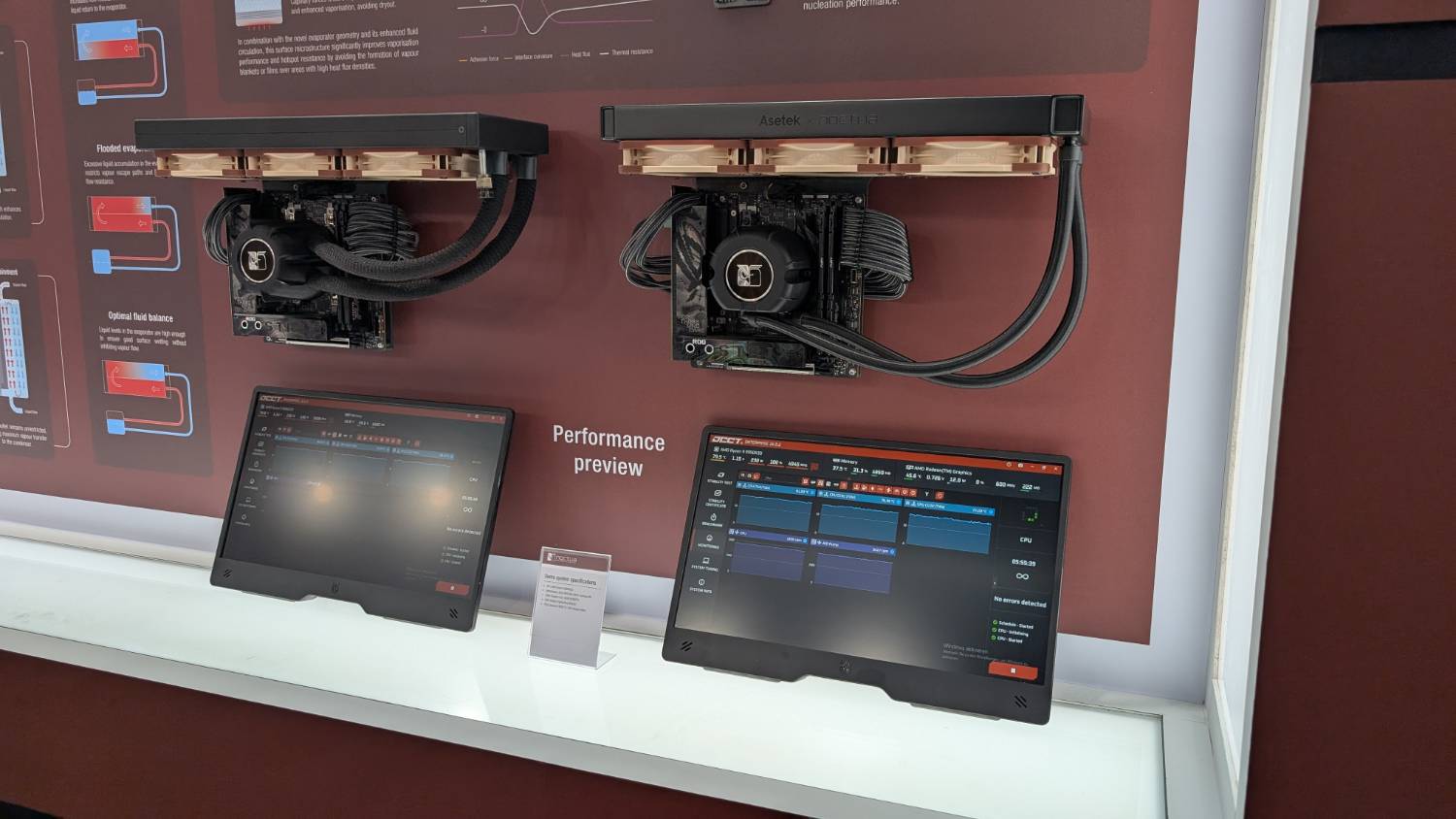

反光抱歉，但應該可以看到效能跟他們自己的 360 水冷差不多 (9950X3D、230 W、80 °
C)
https://i.meee.com.tw/65aEODu.jpg
冤家路窄，冤家路窄
https://i.meee.com.tw/TF0IV20.jpg
最後是在貓頭鷹攤位很久所以被工作人員送的小禮物
https://i.meee.com.tw/TyWHBjs.jpg

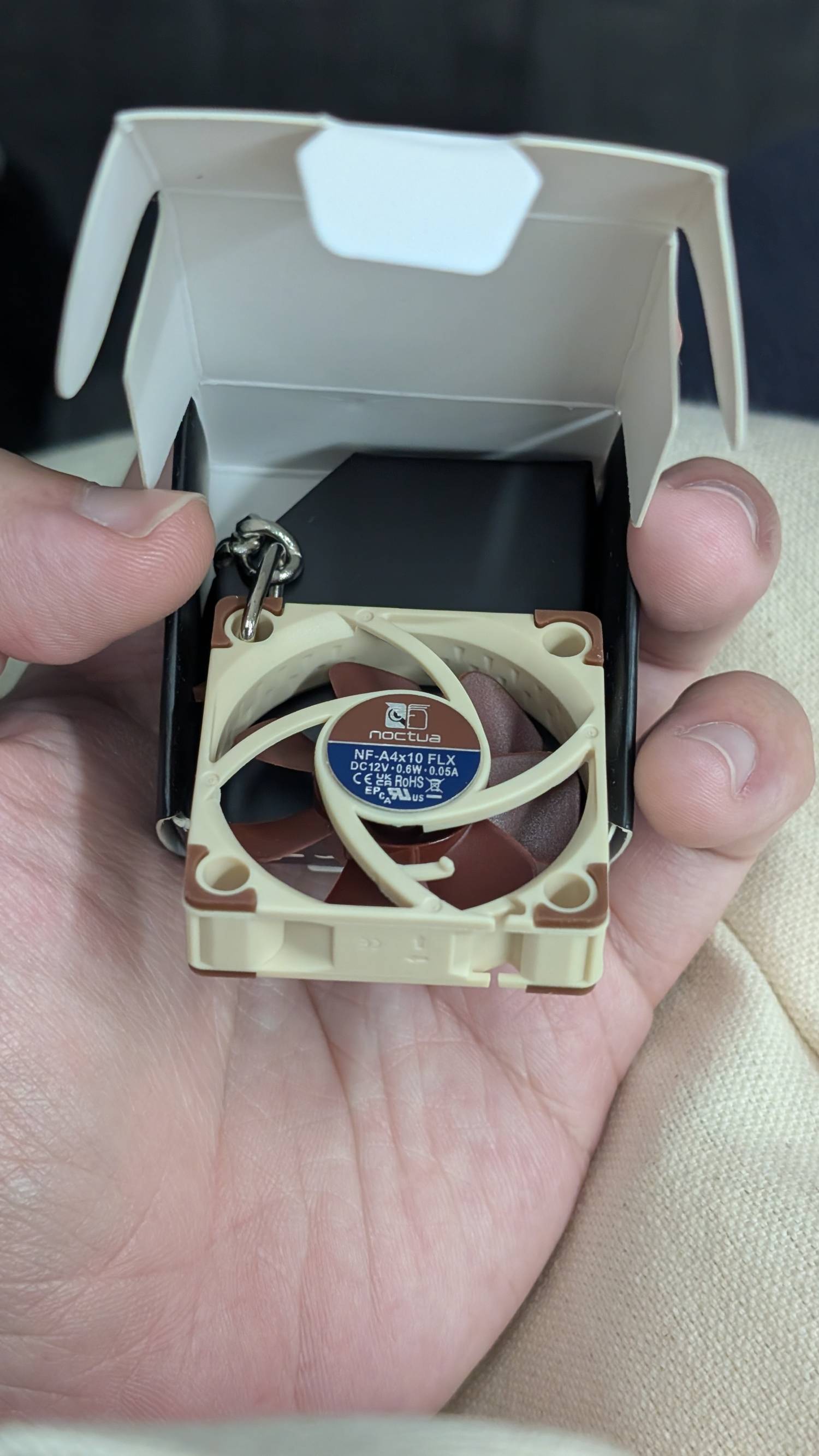

拆開來居然是 A4x10 吊飾 pog
https://i.meee.com.tw/xpy5wQn.jpg
本次心得分享就到這邊
雖然已經過 computex 很久了，但希望這篇有讓大家看到一些之前沒看到的東西，也在板
上留個紀錄
--
