[心得] 9700X 啟動/HR-09/貓扇 ITX 風流心得
看板PC_Shopping (個人電腦購買)作者s25g5d4 (function(){})()時間4小時前 (2025/07/28 02:39)推噓3(3推 0噓 6→)留言9則, 5人參與討論串1/1

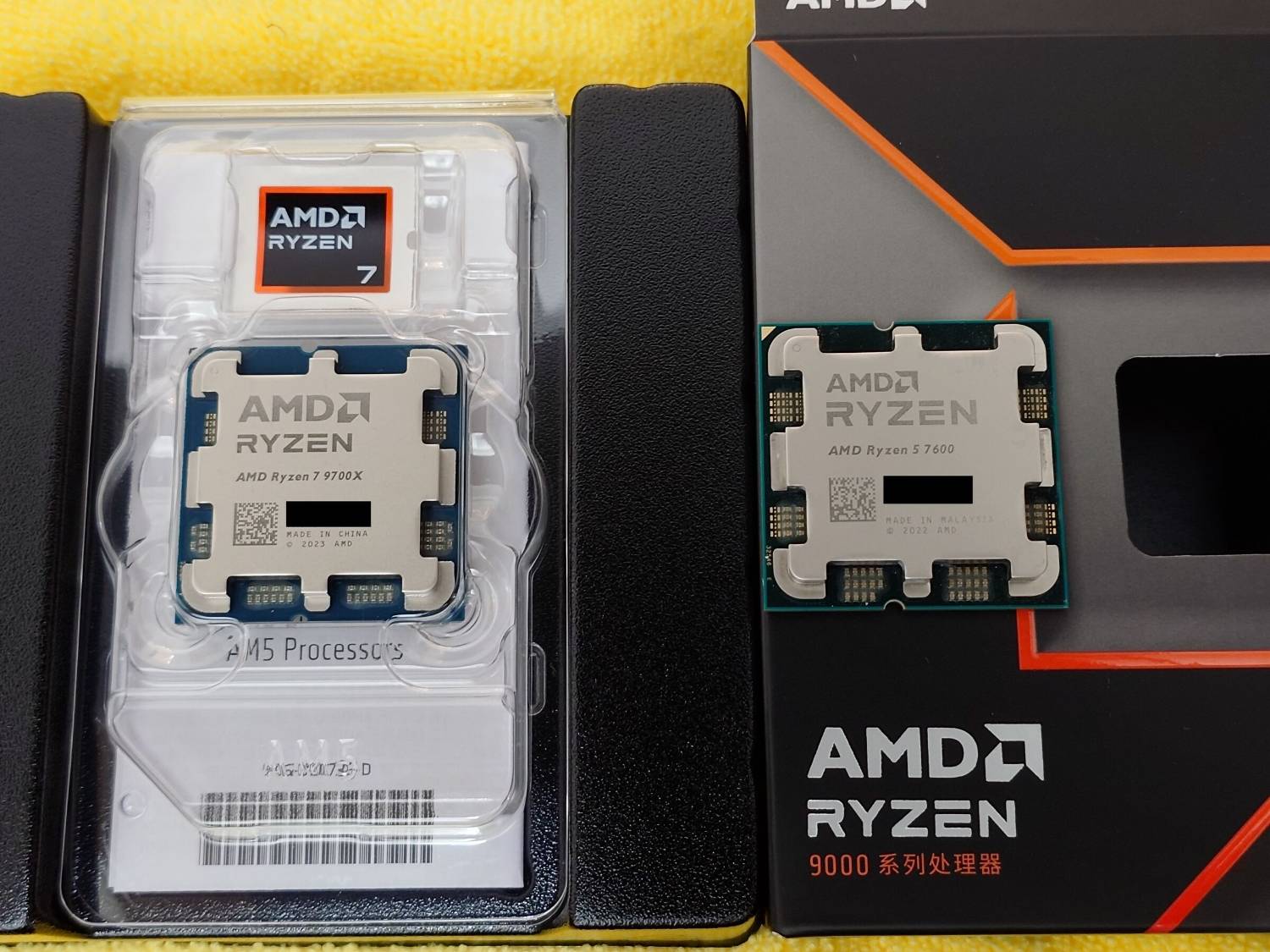

上個月 618 看到京東 9700X 只要七千出頭
想想原本 7600 六核升級八核好像蠻划算的
9700X 發表時就對這顆有興趣，除了多兩核外功耗表現也比上代更好
特別是有了 65W/105W TDP 切換，上代 7700X 則是固定 105W
6/17 下訂預告 6/25 出貨，最後 7/5 收到，效率不算好
https://i.meee.com.tw/Ngxwf9v.jpg
裝完不需更新 BIOS 即可開機，但無法開啟 EXPO/PBO
更新後可以正常開啟，並新增 105W TDP 選項
升級完沒有明顯變更熱，但稍微烤一下還是卡溫度牆 (不開 PBO)
開始思考如何加強散熱
首先 SSD 的部分必須加強
待機就六十度了，loading 可以跑到破八十度
我想應該是受限 ITX 風流跟積熱問題

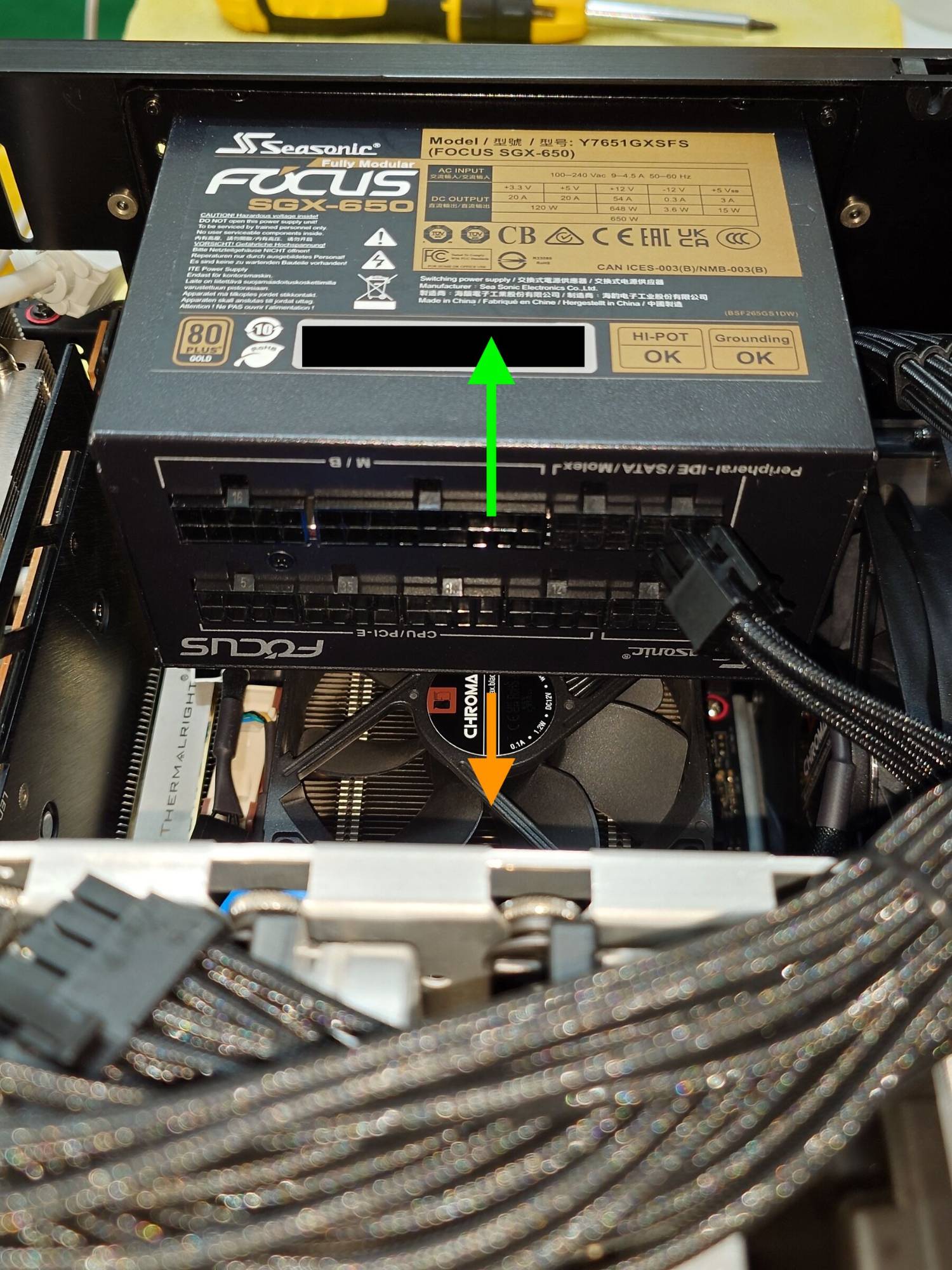

CPU 散熱器空間受上方 PSU 限制，不能上塔
但受惠於 ATX 電源換成 SFX，高度可以一舉突破 80mm
可以換更大更強的下/上吹式散熱器，例如貓頭鷹 L12x77 或利民 AXP120
我捨不得把現有貓頭鷹 L9x65 換掉，而且還已經買了 A9 換掉原本的 A9x14

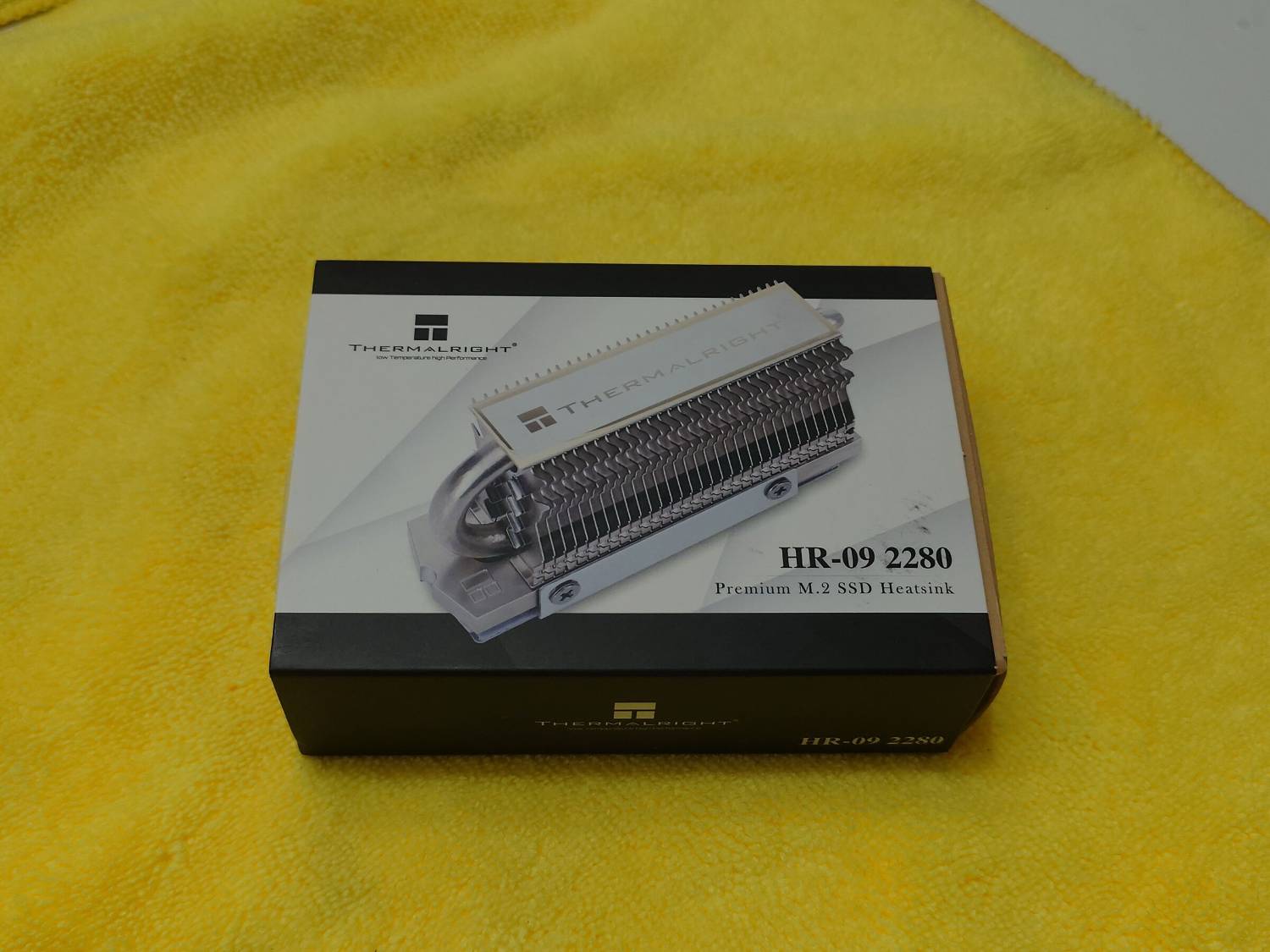

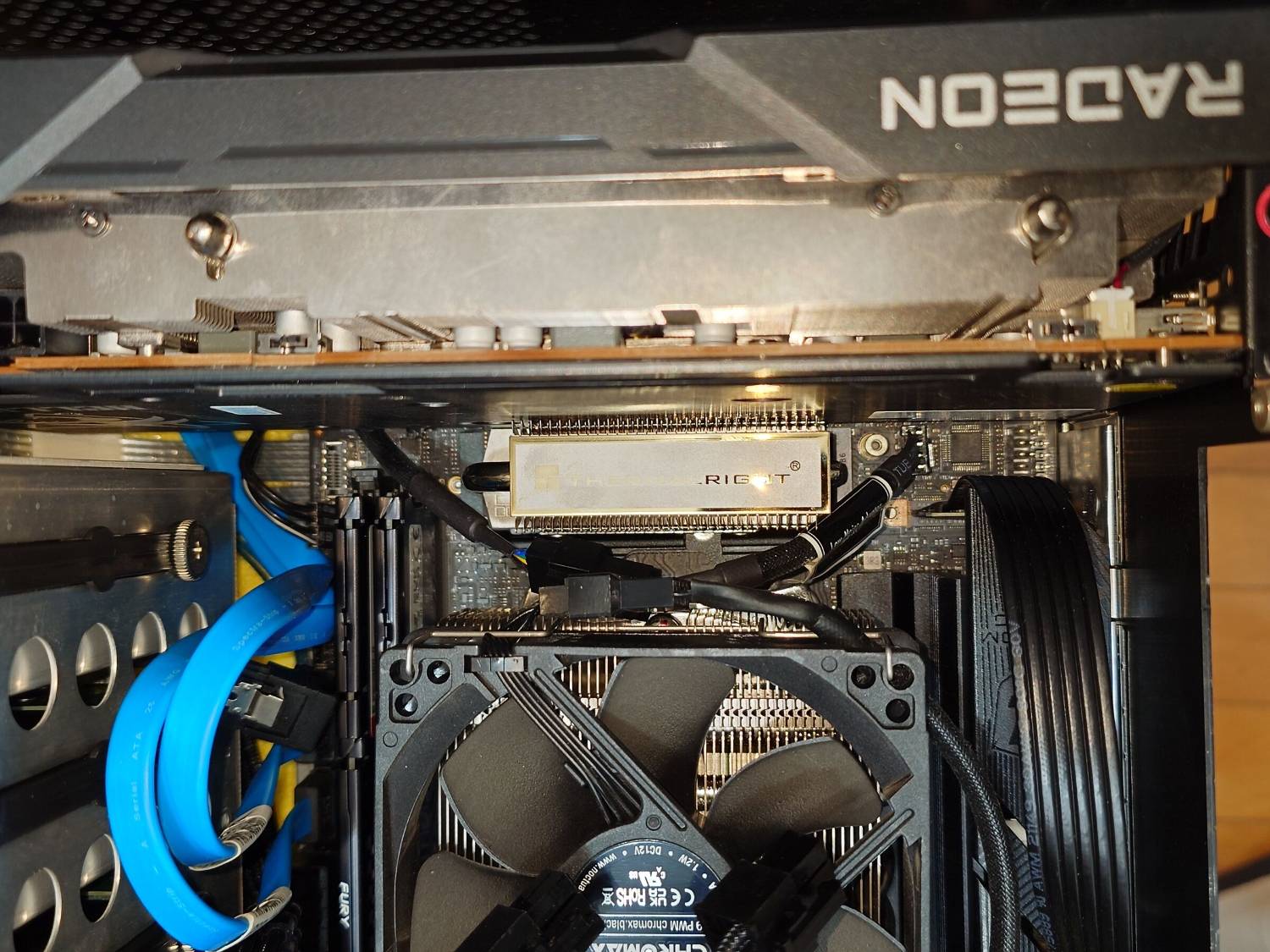

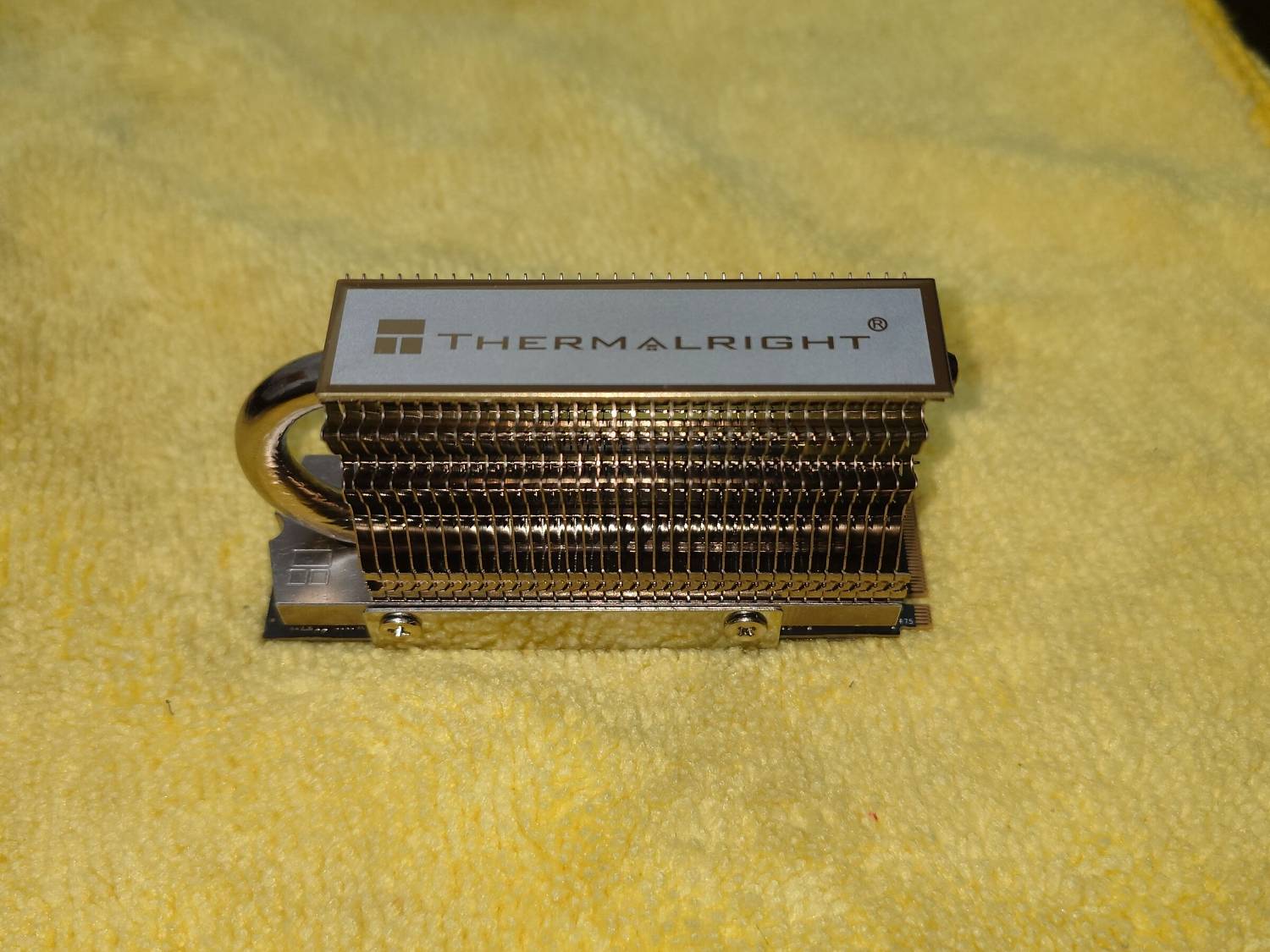

最後決定補上 HR-09 給 SSD，再加一顆 12cm 風扇裝機殼上方
https://i.meee.com.tw/gKEQLKX.jpg

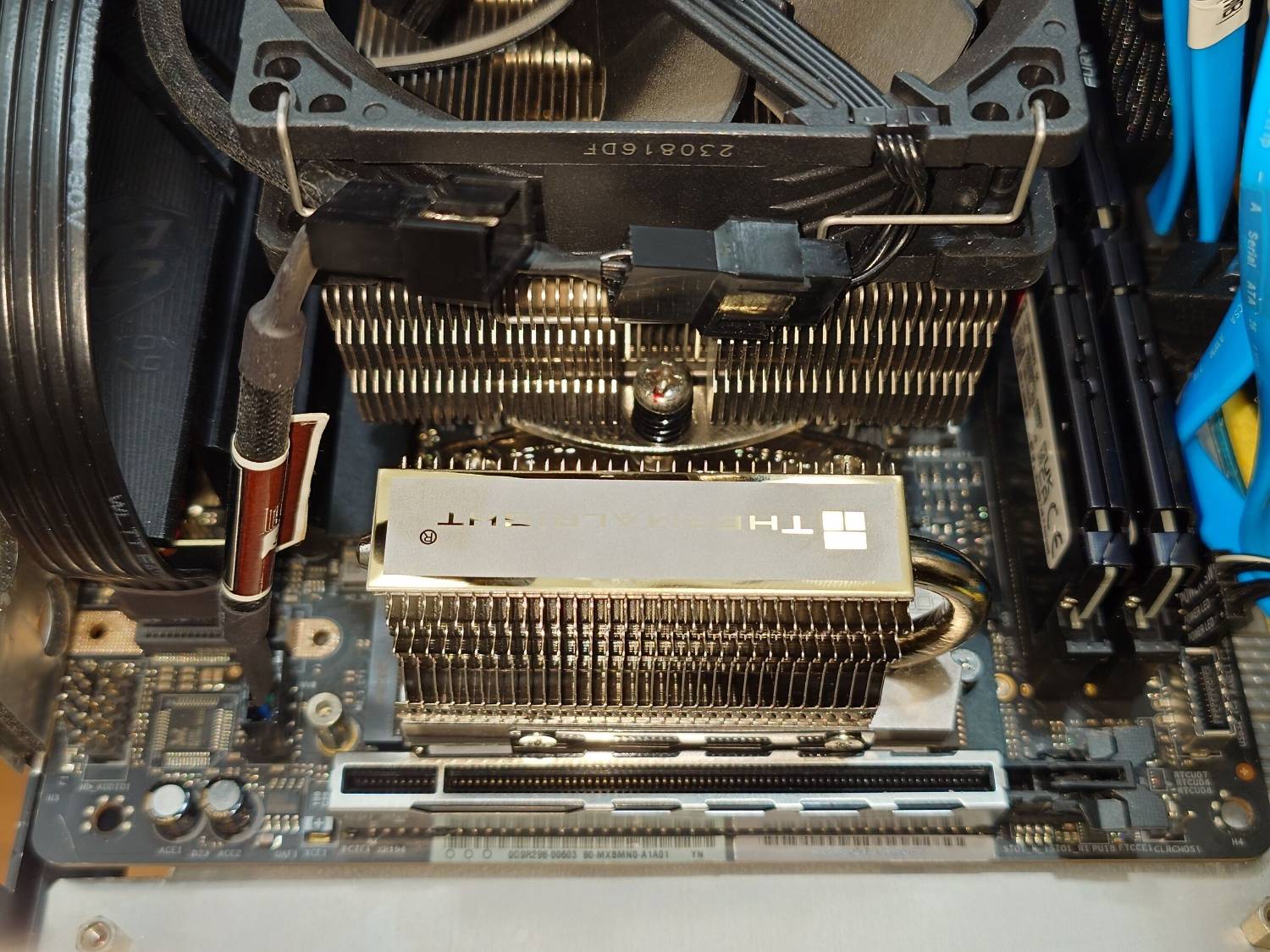

裝上結果發現 SSD 溫度比主機板送的散熱片降兩三度而已
但這應該不單純是 HR-09 沒用，而是 ITX 積熱又沒風流，還是要加風扇
現在用的聯力 PC-Q25 機殼，前一手把上排孔封起來避免灰塵
這次要新增上方風扇，遇到一個大難題：濾網及螺絲丟了
這是有快拆設計的特殊濾網與螺絲，詢問原廠也回應已停產相關料件
最後找到淘寶還有店家有庫存，趕快買下來
一開始還買錯，Q25 前風扇是 14cm 但上排竟然是 12cm
結果我多買一組 14cm，又緊急補買 12cm，不得不佩服對岸店家好深的倉庫

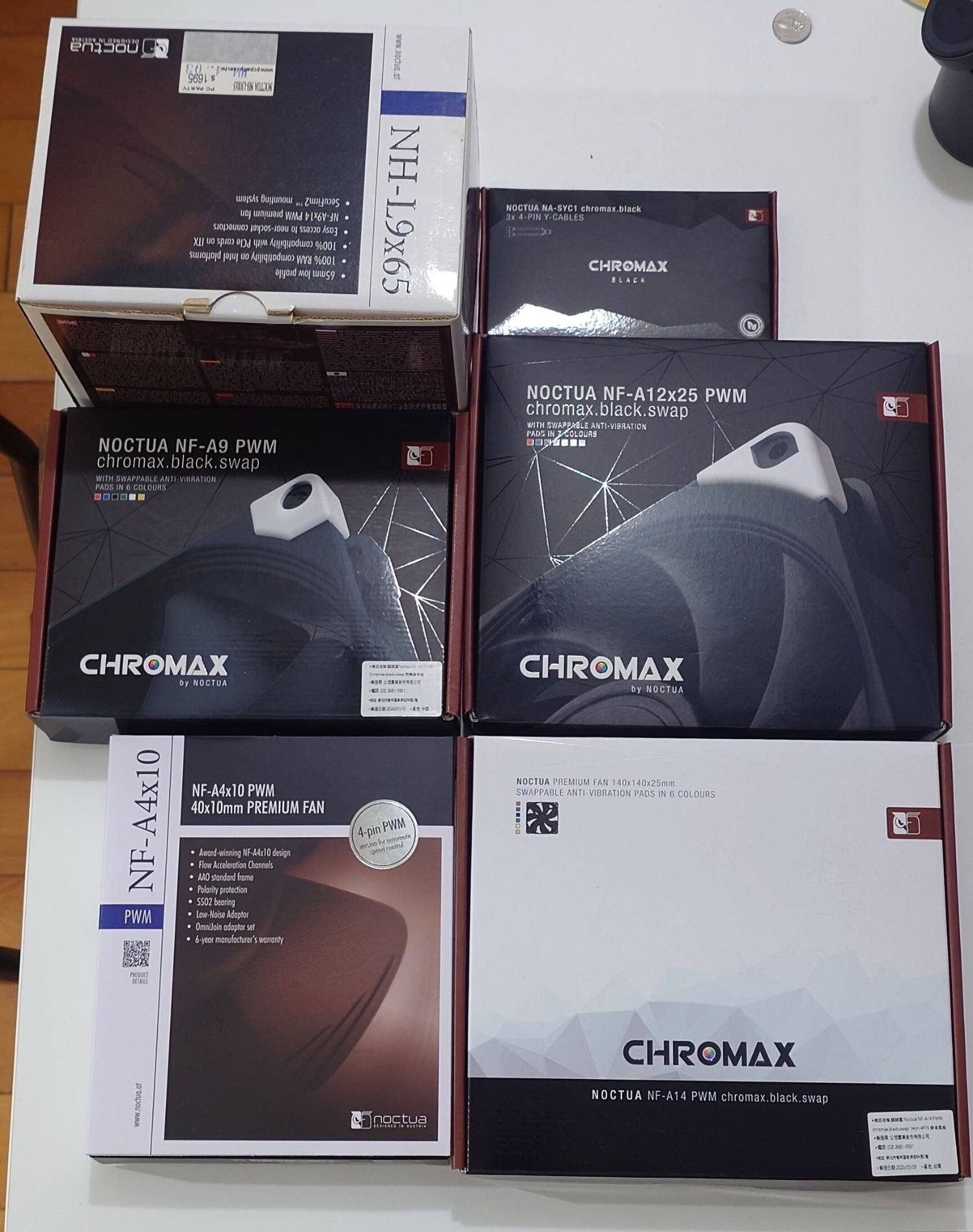

於是貓扇又增生了 A12x25 chromax 與 A4x10
小插曲是 A12x25 G2 店家剛好缺貨，只好購買舊版黑化版
至少跟機殼顏色有搭配
https://i.meee.com.tw/8q8sgEA.jpg
全部裝完後竟然發現 SSD 溫度根本沒降
加風扇溫度沒降完全不合理，一定有其他問題
那應該就是風流問題了，只好嘗試不同配置

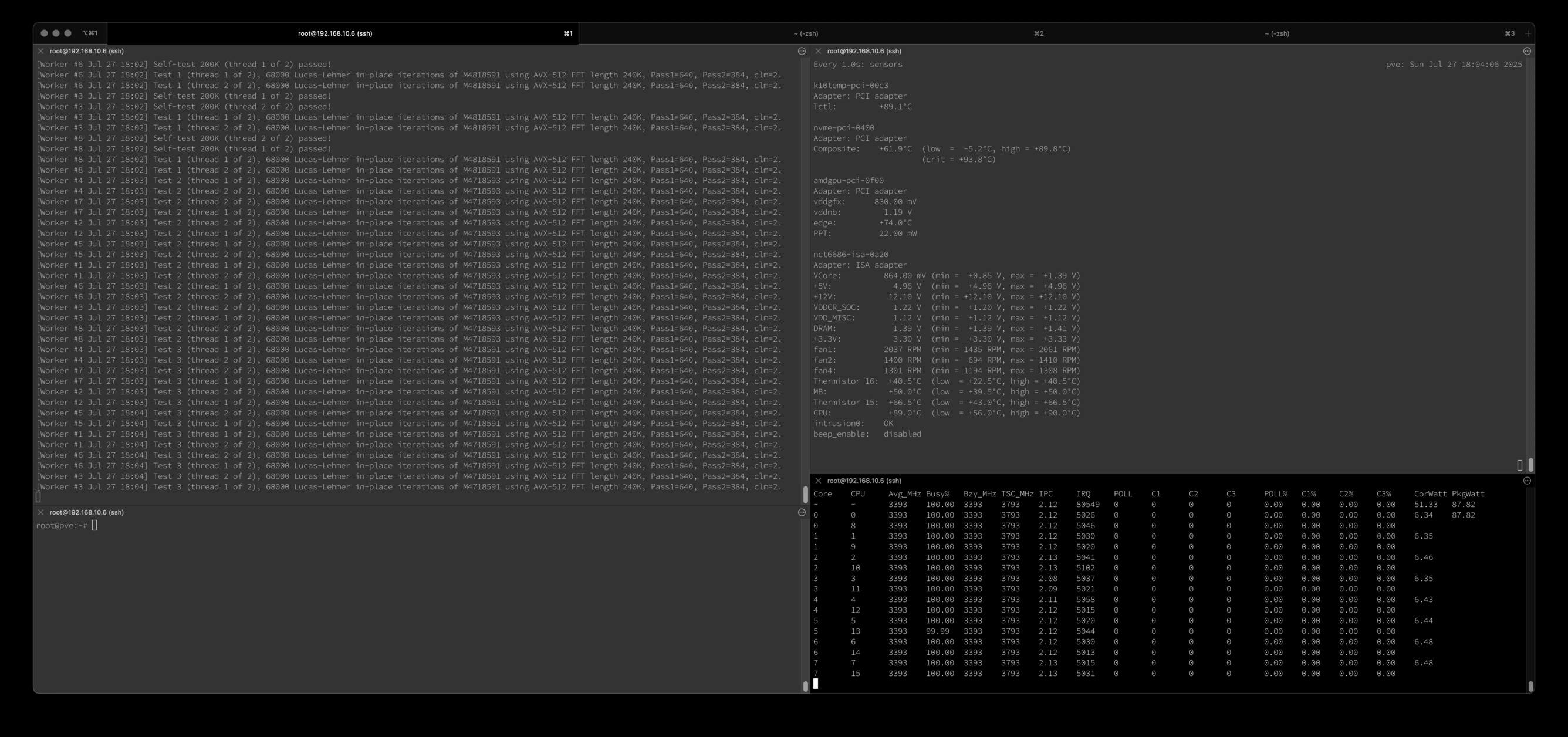

TjMax 固定 90 度、關 PBO，只更改 TDP 65W/105W
在最佳配置下 TDP 105W 跑 prime95 雖然是頂著 90 度跑
CPU pkg watt 可以達到 97~98W
在 TDP 65W 下跑 prime95 溫度控制在 84 度左右
CPU pkg watt 被限制在 87~88W 左右
SSD 最高溫 63 度

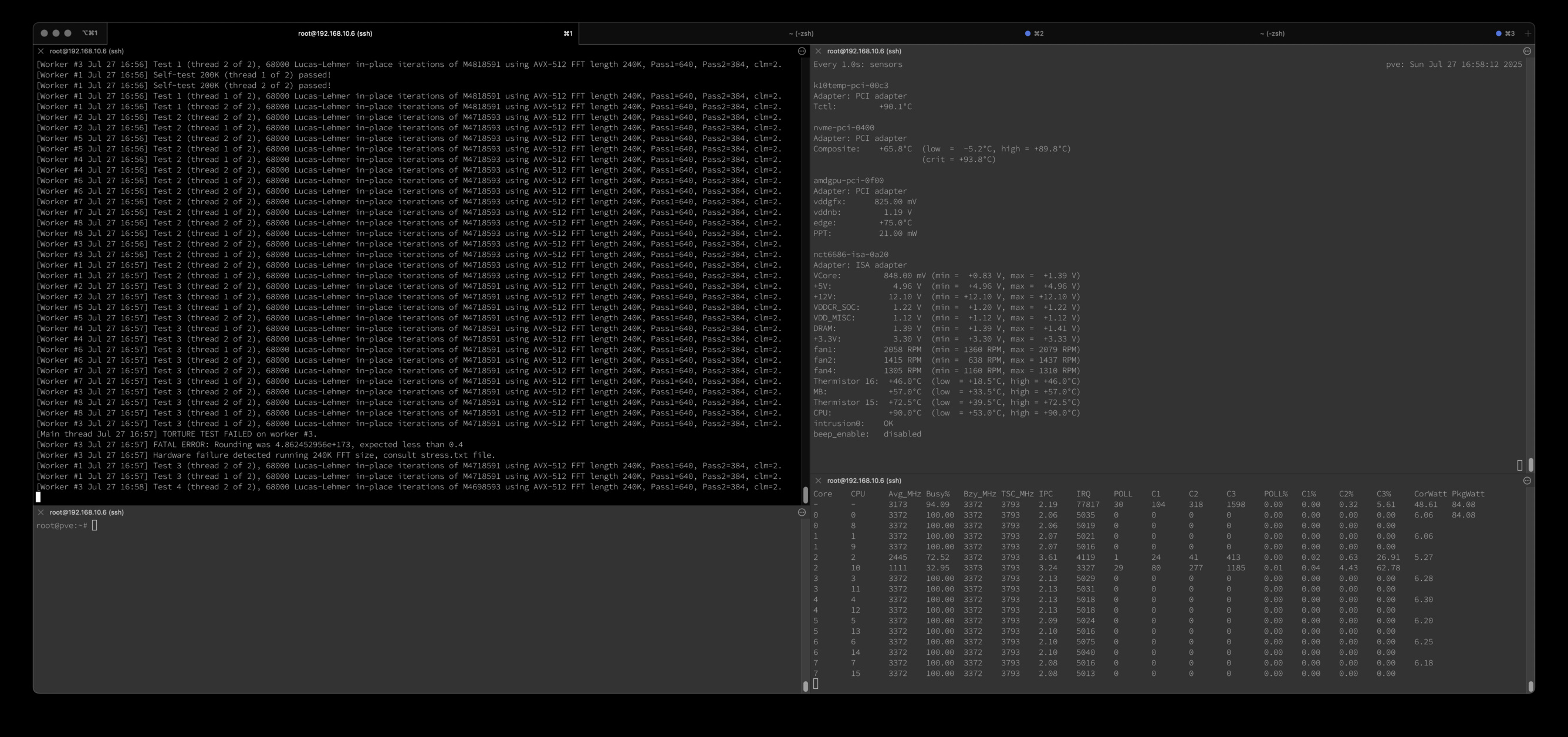

最差配置下 TDP 65W 都能頂著 90 度上限跑
CPU pkg watt 約 84~85W
最可怕的是還能跑出 test fail... 這真的不知道為什麼...
https://upload.cc/i1/2025/07/28/jozKp2.jpg
SSD 最高溫 75 度
可見即使是最佳配置下，仍然不能滿足 9700X TDP 105W 解熱需求
不過確實還是可以比 65W 多偷一點頻率上去，不無小補
以下一些詳細的配置設定與數據供參考
CPU: AMD 9700X
Cooler: Noctua L9x65 風扇換 A9 (厚 25mm，原本是 A9x14 14mm)
MB: 華擎 A620I Lightning WIFI
RAM: 金士頓 DDR5-6000 C30 64G (32Gx2)
SSD: WD SN850 1TB
GPU: 憾訊 Hellhound RX 6650 XT 8GB GDDR6
NIC: Intel X550-T2 加一顆風扇 A9x14 (原本 CPU 扇)
SATA: 18TBx4 16TBx1 主機板原生 2 SATA 加 ASM1064 提供 4 SATA
Case: 聯力 PC-Q25 前風扇換 Noctua A14
本次新增：
SSD 散熱器 利民 HR-09
Noctua A4x10 吹 HR-09
Noctua A12x25 裝機殼上方
測試室溫固定 30 度
BIOS 固定設定 EXPO DDR5-6000, TjMax 90 度，電壓全預設，PBO 關閉
A620 PBO 不能調 CO 不如不開
只調整 TDP 65W/105W 設定
測試方法：
OS: PVE 8.4.1 (Linux Debian Bookworm)
VM 全關，SSD 無負載
1. 使用 sensors 觀察溫度，turbostat 看頻率與 package watt
2. 待機十分鐘直到溫度穩定
3. 紀錄溫度與瓦數
4. 使用 mprime ( https://www.mersenne.org/download/ )
torture test, small FFTs (maximum power/heat/CPU stress)
一輪約 6 分鐘，跑至少兩輪，直到 package watt 數值穩定
5. 紀錄溫度與瓦數
有拆裝的情況下先以 mprime 預熱十分鐘再開始待機十分鐘
如果缺少預熱步驟待機溫度會顯著較低
不預熱就要開機放好長一段時間才會達到熱平衡
無拆裝 (只重開機更改 BIOS 設定) 不預熱

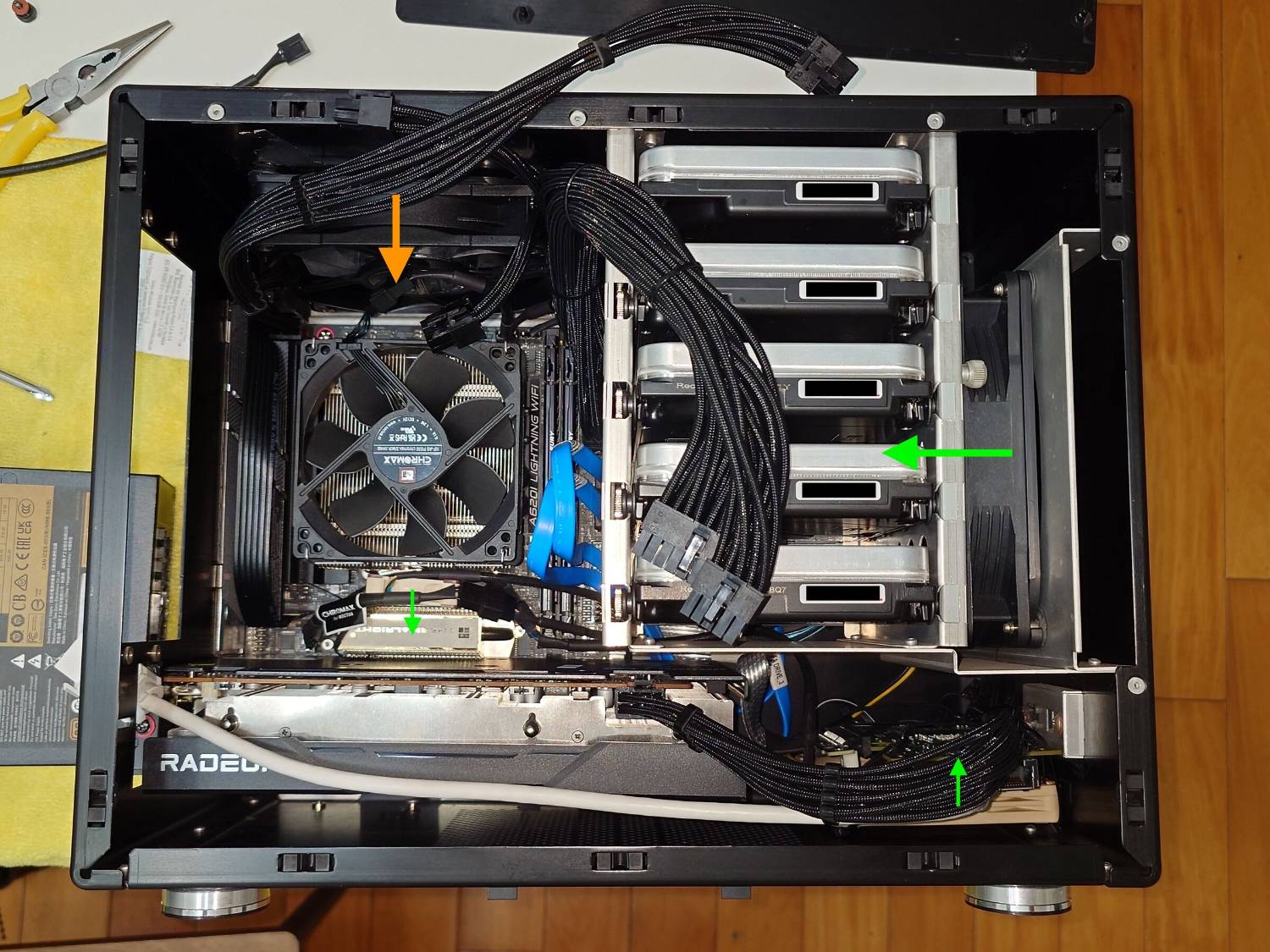

配置 1
https://i.meee.com.tw/Ak10agm.jpg
TDP 105W
待機 CPU 55.5 度，SSD 53.9 度，pkg 20.65W
燒機 CPU 90.2 度，SSD 54.9 度，pkg 96.25W
https://upload.cc/i1/2025/07/28/FXwAen.jpg
TDP 65W
待機 CPU 55.6 度，SSD 54.9 度，pkg 21.00W
燒機 CPU 83.9 度，SSD 54.9 度，pkg 87.82W
https://upload.cc/i1/2025/07/28/1myDZt.jpg
TDP 105W
待機 CPU 60.0 度，SSD 56.9 度，pkg 21.10W
燒機 CPU 90.2 度，SSD 57.9 度，pkg 87.49W
https://upload.cc/i1/2025/07/28/24Cf5y.jpg
TDP 65W
待機 CPU 60.9 度，SSD 57.9 度，pkg 21.54W
燒機 CPU 90.2 度，SSD 57.9 度，pkg 86.25W
https://upload.cc/i1/2025/07/28/R36rwz.jpg
TDP 105W 不用測，65W 就扛不住了
TDP 65W
待機 CPU 61.0 度，SSD 58.9 度，pkg 20.74W
燒機 CPU 90.2 度，SSD 66.8 度，pkg 84.76W
https://upload.cc/i1/2025/07/28/aR4BTY.jpg
TDP 105W
待機 CPU 57.4 度，SSD 55.9 度，pkg 21.07W
燒機 CPU 90.2 度，SSD 61.9 度，pkg 89.58W

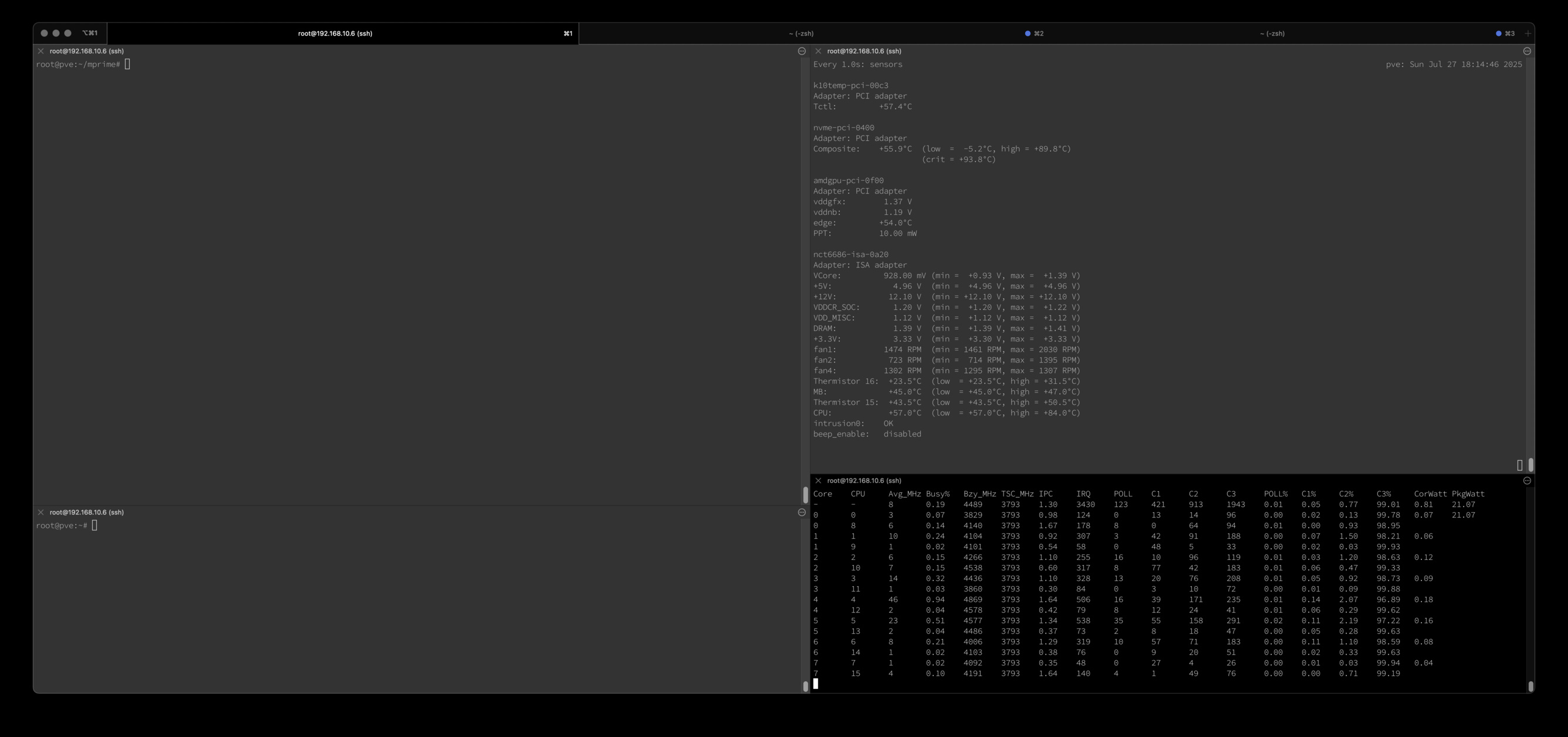

https://upload.cc/i1/2025/07/28/bIpSYf.jpg
TDP 65W
待機 CPU 57.0 度，SSD 53.9 度，pkg 20.52W
燒機 CPU 89.1 度，SSD 61.9 度，pkg 87.82W
https://upload.cc/i1/2025/07/28/B31OwX.jpg
SSD 測試以開啟 Windows 虛擬機跑 CDM 測試
沒留圖，最佳配置(1)下最高溫 63 度，最差配置(3)下最高溫 75 度
其餘配置沒試過
--
