[開箱] ASROCK P67 EXTREME6

看板PC_Shopping (個人電腦購買)作者pertonas (戲夢人生™p)時間15年前 (2010/12/07 00:14)推噓5(5推 0噓 17→)

留言22則, 9人參與討論串1/1

LINK http://www.xfastest.com/viewthread.php?tid=54685&fromuid=20507 INTEL P67晶片組NDA雖然解除, 網路上也一堆測試, 但是礙於CPU部分的NDA並未解禁, 相關的測試都語帶保留的僅僅說出CPU型號, 而並未提起任何板字的資訊, 當然這裡也不意外跟各位先分享主機板資訊. 測試部分再說過去兩個星期以來, 版面上已經陸續的跟各位介紹了多張P67的板子, 包含了ASUS的 P8P67 DELUXE、MSI P67A-GD65、ASUS MAXIMUX IV EXTREME、GIGA P67A UD4、Asrock P67 Extreme4、ASROCK Fatal1ty等等板子… 那今天的主角到底是誰呢 !!! 就是你了 – Asrock P67 Extreme6. 終於跟過去閃閃發亮的外盒不一樣了, 採用較有質感的線條設計, 在顏色部分也用較冷的色系, 給人一種內斂的觀感. http://pic.xfastest.com/pertonas/P67EX6/0.JPG

http://pic.xfastest.com/pertonas/P67EX6/1.JPG

直接來看看板子到底長甚麼樣子. http://pic.xfastest.com/pertonas/P67EX6/2.jpg

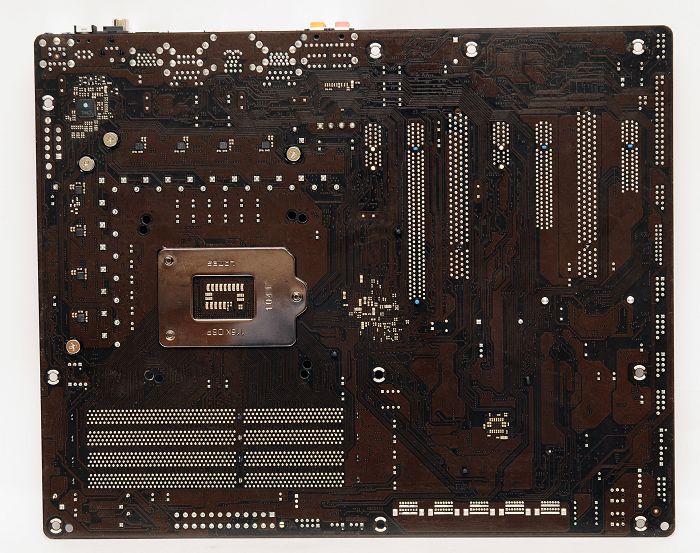

背面. http://pic.xfastest.com/pertonas/P67EX6/3.jpg

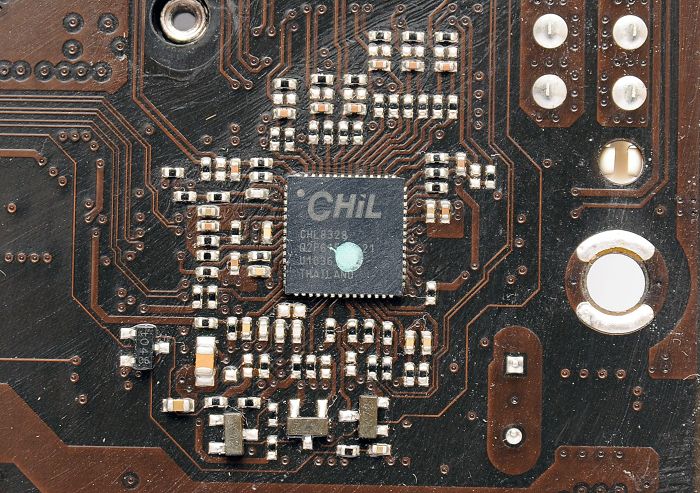

相位控制晶片組. http://pic.xfastest.com/pertonas/P67EX6/4.jpg

I/O部分, 只怕你沒裝置插的四組USB 3.0、兩組網路、一組eSata並帶有USB 2.0、IEEE 1394、PS2也被保留. http://pic.xfastest.com/pertonas/P67EX6/5.jpg

豪華的相位…一共有16顆. 製造商是LZ 1R0. http://pic.xfastest.com/pertonas/P67EX6/6.jpg

相當華麗的黃金電容, 表面上印有LF字眼, 應該是NICHICON製造. http://pic.xfastest.com/pertonas/P67EX6/7.jpg

MOS散熱器部分. http://pic.xfastest.com/pertonas/P67EX6/8.jpg

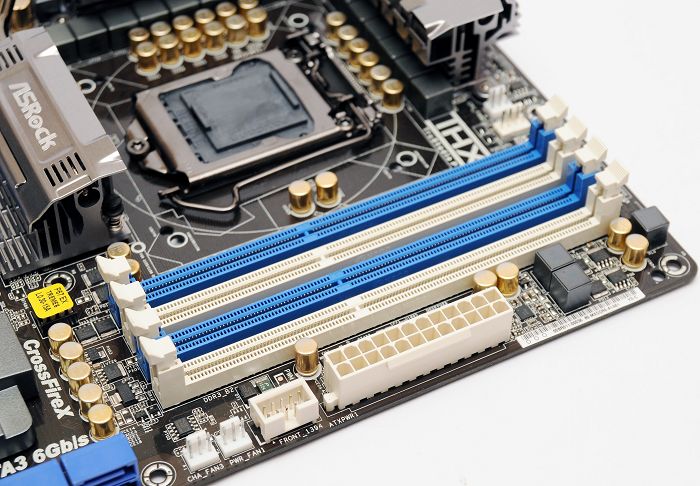

記憶體部分, 超頻不是看實力了, 而是看你CPU的能力. http://pic.xfastest.com/pertonas/P67EX6/12.jpg

插槽部分 PCI-E 1 X 共兩組; PCI-E 16X 看似三組, 其實為PCI-E 16X、PCI-E 8X以及PCI-E 4X; PCI 兩組. http://pic.xfastest.com/pertonas/P67EX6/9.jpg

南僑(其實並不是)V16大大的字樣印在上方. 同時也提供了使用者以下配置, FDD X 1 COM 1 X 1 USB 3.0 X 1 USB 2.0 X 4 SATA III X 6 SATA II X 4 http://pic.xfastest.com/pertonas/P67EX6/11.jpg

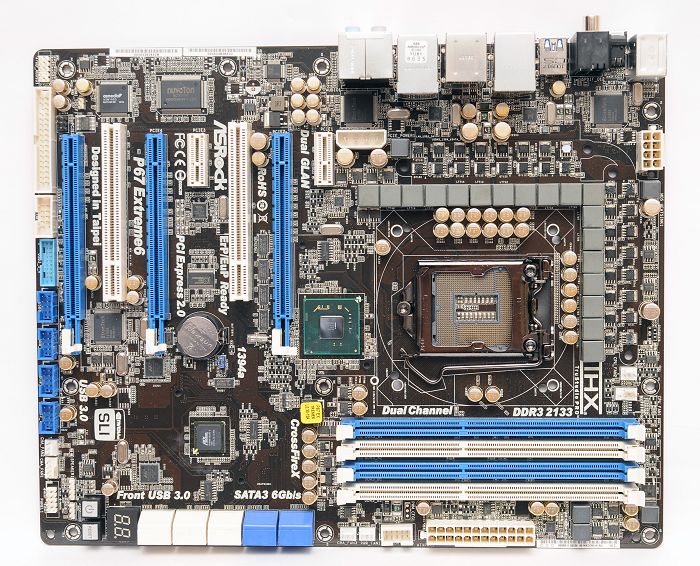

把散熱片以及散熱器都拆掉看看. http://pic.xfastest.com/pertonas/P67EX6/13.jpg

MOS的部分. http://pic.xfastest.com/pertonas/P67EX6/14.jpg

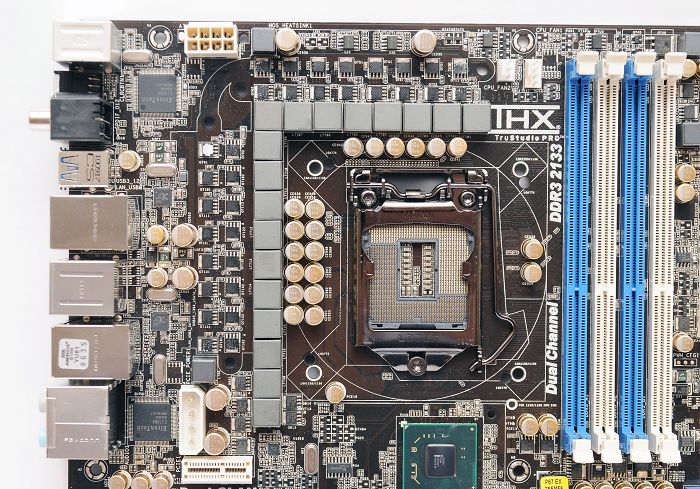

http://pic.xfastest.com/pertonas/P67EX6/15.jpg

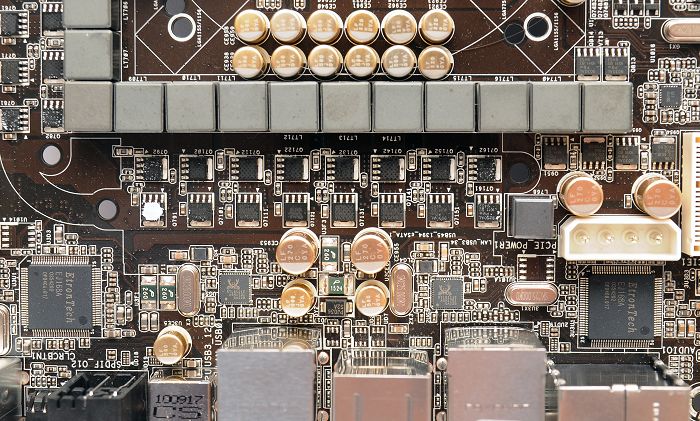

http://pic.xfastest.com/pertonas/P67EX6/16.jpg

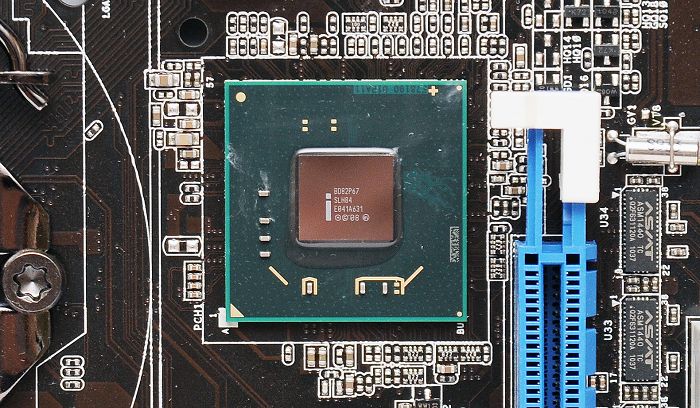

南僑P67晶片組. http://pic.xfastest.com/pertonas/P67EX6/17.jpg

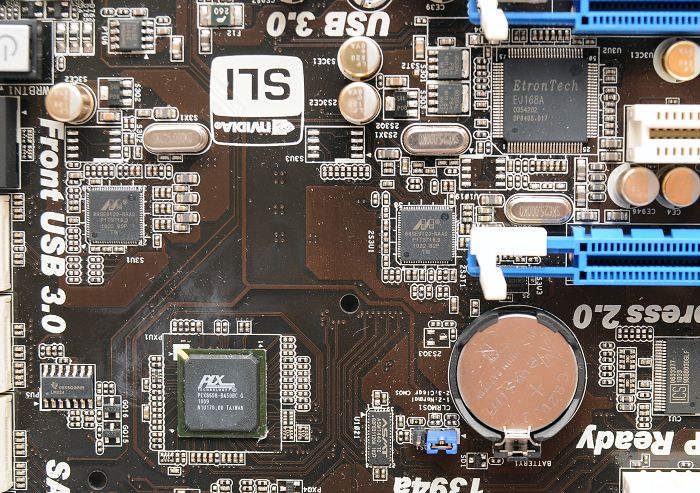

兩顆MARVELL晶片組, 主要是提供SATA II使用. 至於PLX部分, 主要是提供PCI-E的頻寬數 . http://pic.xfastest.com/pertonas/P67EX6/18.jpg

ASMEDIA ASM1083晶片組讓PCI-E轉成PCI插槽. http://pic.xfastest.com/pertonas/P67EX6/19.jpg

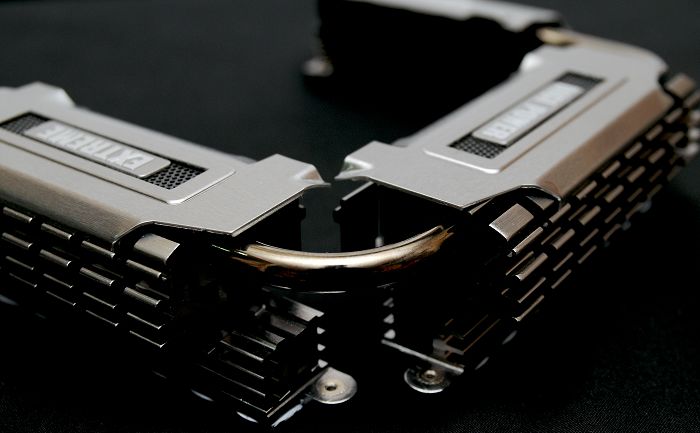

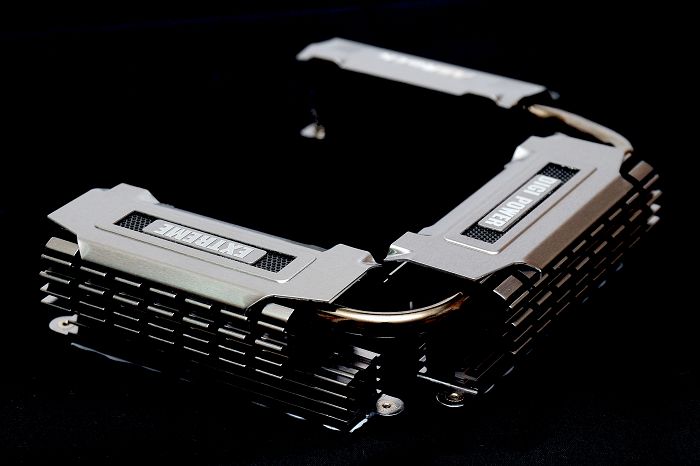

幫ASROCK P67 Extreme6散熱器部分來個特寫. http://pic.xfastest.com/pertonas/P67EX6/20.jpg

http://pic.xfastest.com/pertonas/P67EX6/21.jpg

http://pic.xfastest.com/pertonas/P67EX6/22.jpg

http://pic.xfastest.com/pertonas/P67EX6/23.jpg

http://pic.xfastest.com/pertonas/P67EX6/24.jpg

僅僅做開箱測試, 當然實際效能, GOOGLE一下應該很多了. K : 超頻, P67就甭想了. P : 記憶體, 2250MHz 不是問題, 剩下的看你的運氣 P : 我想把X58賣掉了… S : H67呢 ~~~ P : 我有~~ 我有~~ 其他的…..2011年1月5號見真章. NDA…我沒簽阿!!!! -- http://www.gamingcrafts.com/ My Blog My World -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 220.136.180.189

→
