圖文好讀版 http://www.xfastest.com/viewthread.php?tid=54635&fromuid=38227 ============================================================================== 最近應該看膩了P67主機板的開箱吧XD 讓大家看點新鮮的~ 別忘了這回發表的CPU都有內建顯示單元，相對應可內建顯示功能的主機板晶片組即為H67 為大家介紹技嘉發表的入門裝機用micro-ATX主機板~H67MA-UD2H 盒裝外觀 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-01.jpg

承襲技嘉一貫的白色簡約風格，碩大的"2"字樣代表技嘉主機板的系列等級 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-02.jpg

有條碼...看起來應該是即將上市的版本 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-04.jpg

盒裝背面 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-03.jpg

詳細記載各項規格及支援資訊說明書~ http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-05.jpg

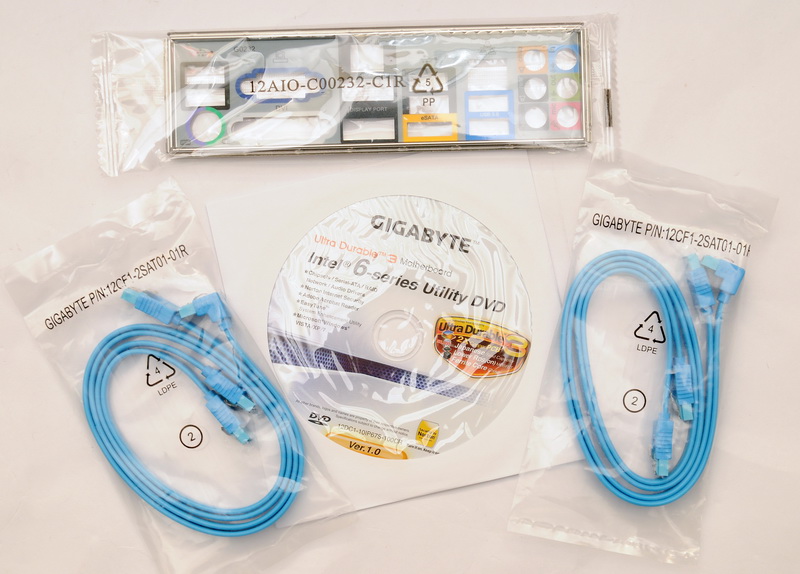

驅動光碟、後I/O背板、4條SATA線 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-06.jpg

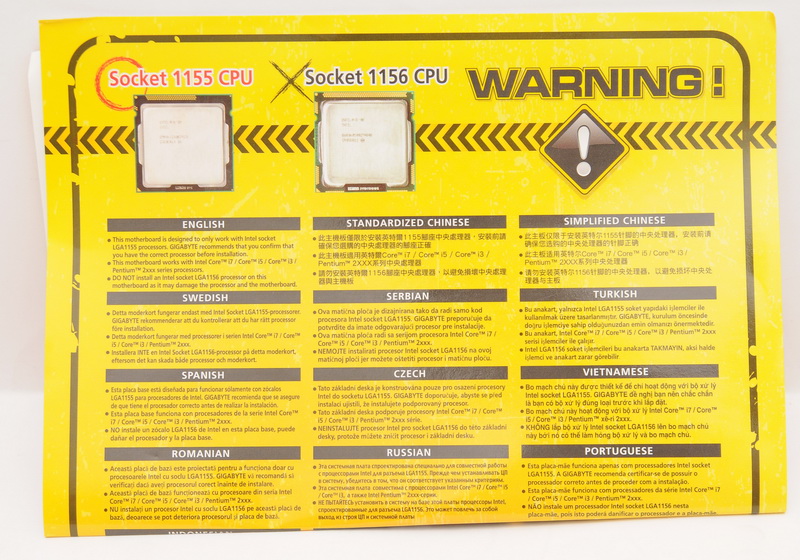

注意!!! LGA-1155的腳座不相容LGA-1156的CPU http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-07.jpg

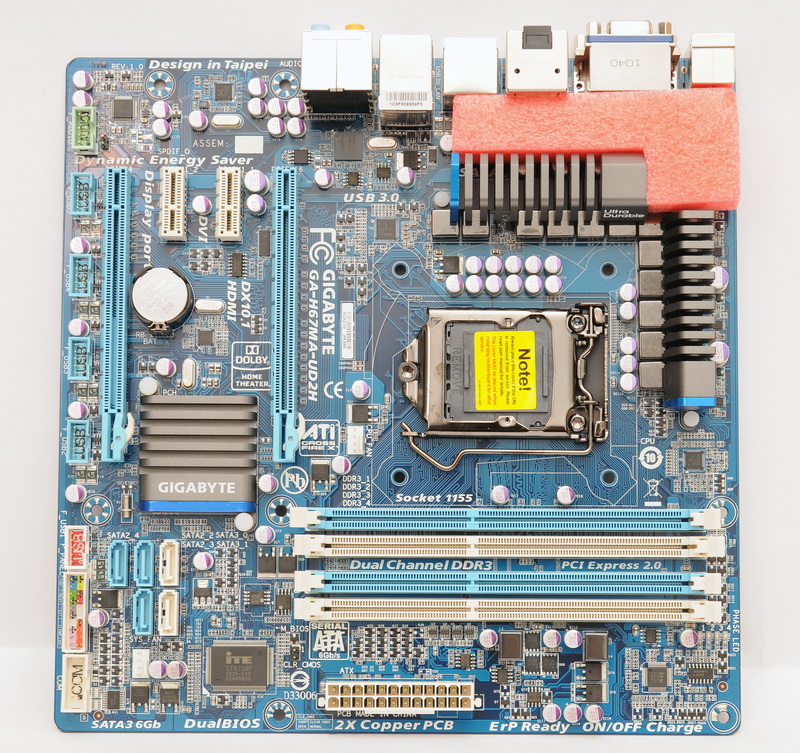

主機板包裝時店有發泡海綿避免散熱片傾倒 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-08.jpg

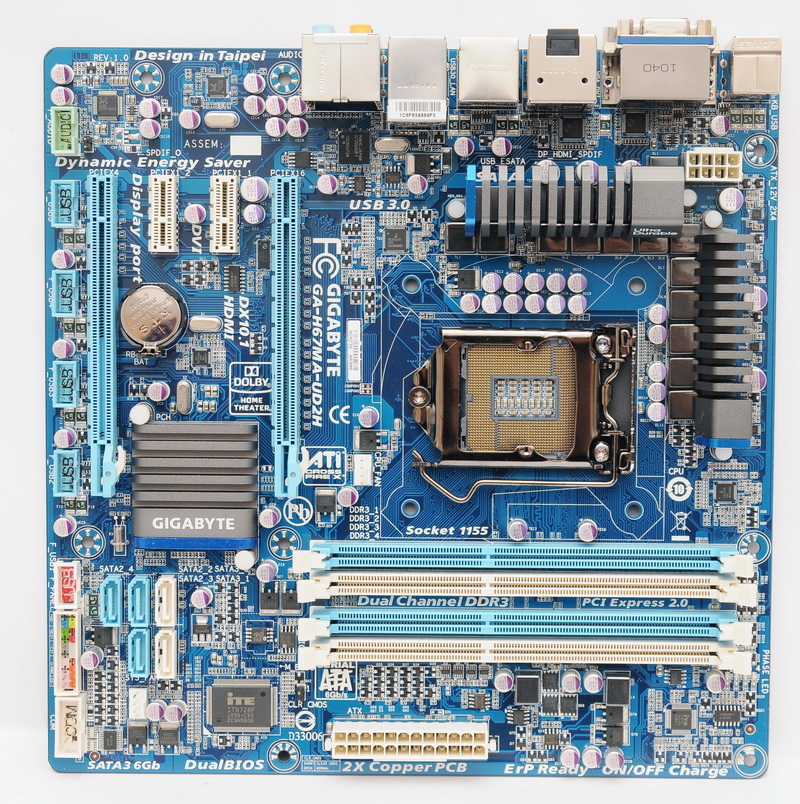

主機板全貌 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-09.jpg

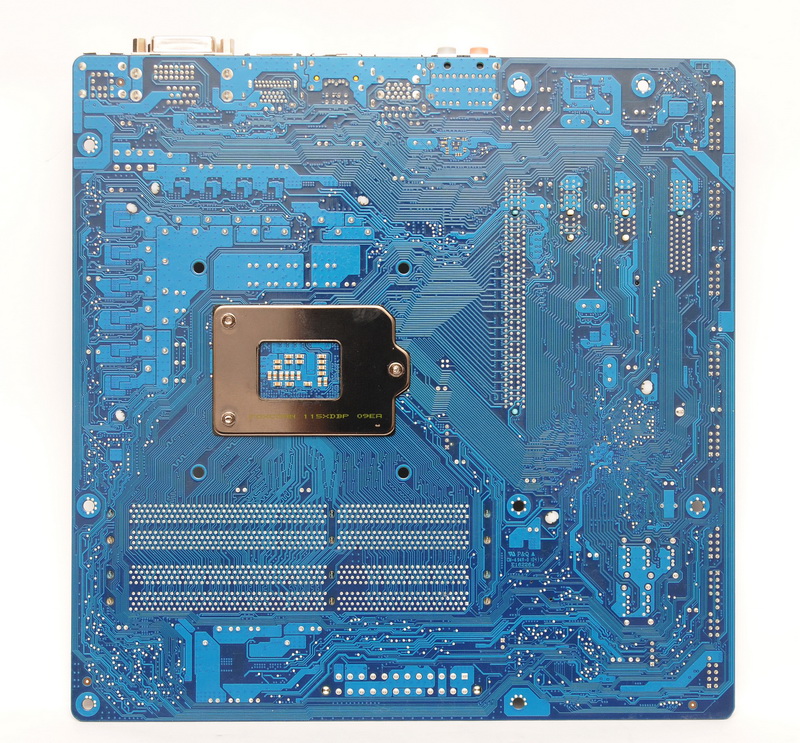

主機板背面 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-10.jpg

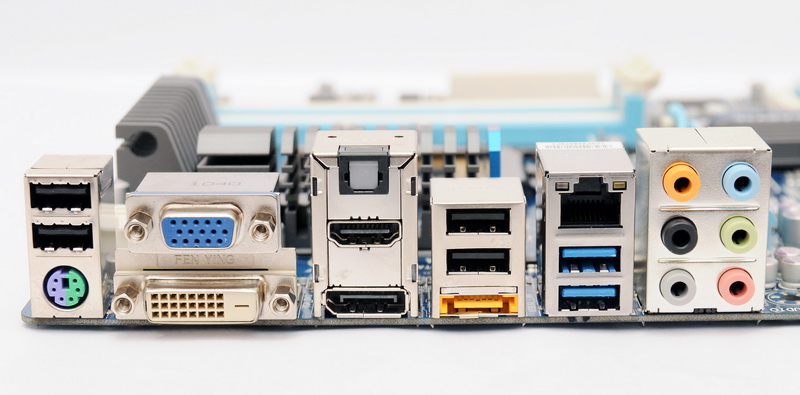

富士康出品LGA-1155腳座後I/O介面 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-11.jpg

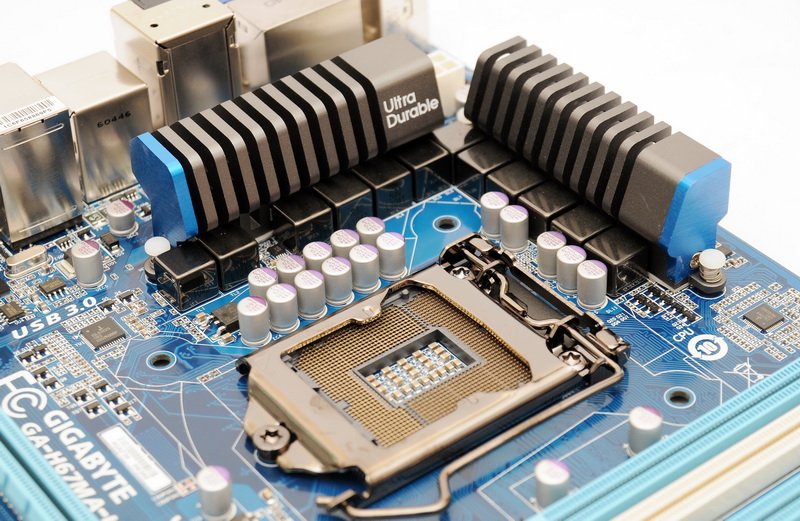

顯示輸出介面為D-Sub、DVI-D、HDMI、DisplayPort 1個鍵鼠共用P/S-2接孔、4個USB 2.0孔(黑色)、2個USB 3.0孔、1個光纖數位音效輸出孔 1個e-SATA孔、1個Gigabit LAN孔、1組HD-Audio類比音效I/O孔 CPU周圍用料 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-12.jpg

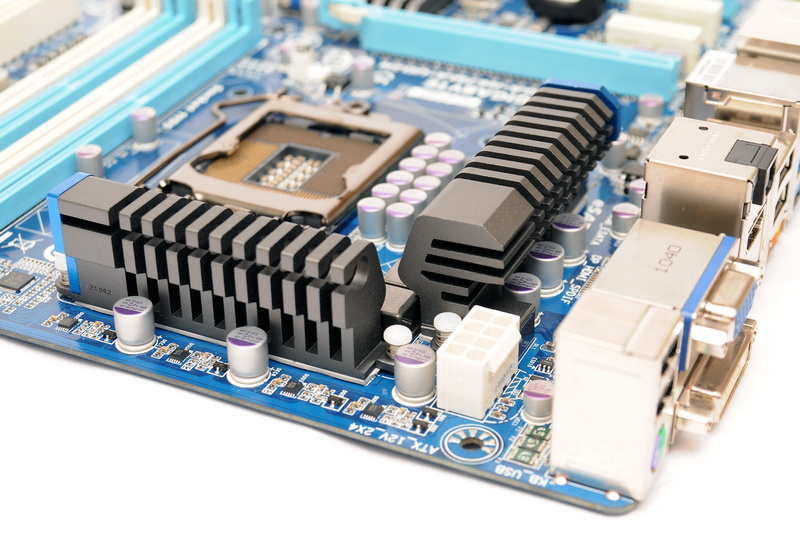

10+2相供電 CPU專用12V使用EPS 8pin http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-13.jpg

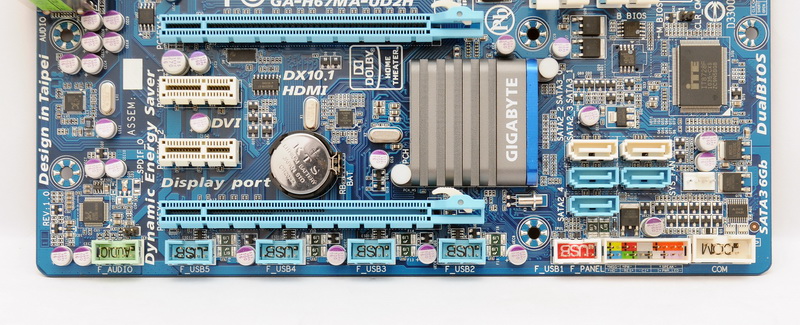

擴充卡插槽 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-15.jpg

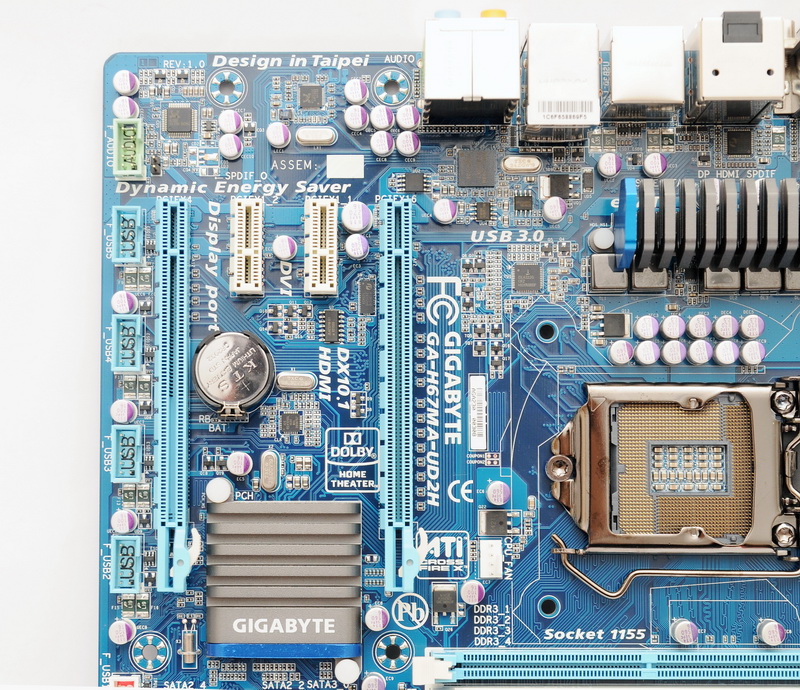

1個PCI-E 16x、2個PCI-E 1x、1個PCI-E 4x(16x長度) http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-14.jpg

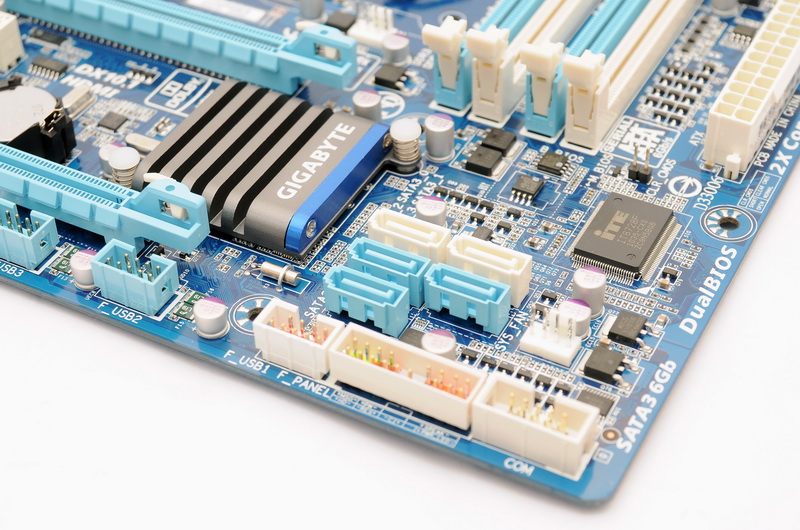

還有RS-232內接孔 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-16.jpg

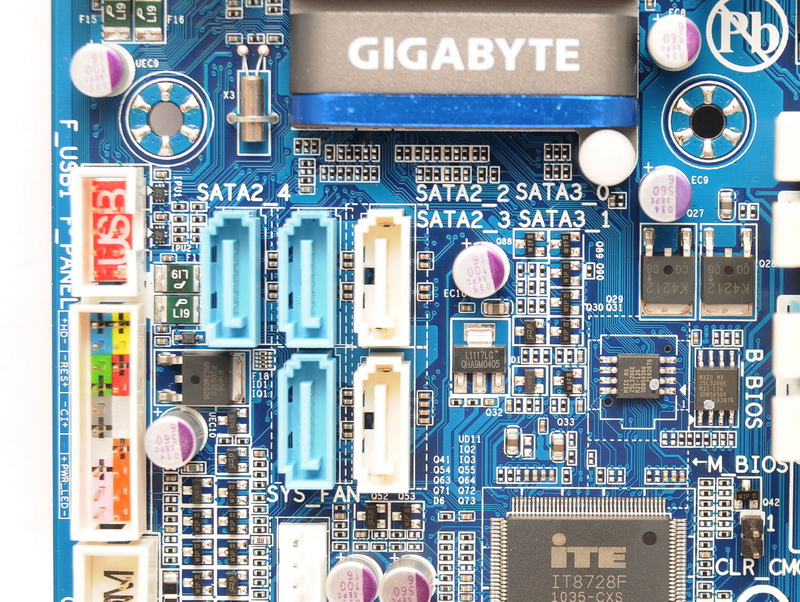

H67提供2個SATA 6Gb/s Port(白色)與4個SATA 3Gb/s Port(其中一個拉到後I/O成為 e-SATA，淺藍色) http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-17.jpg

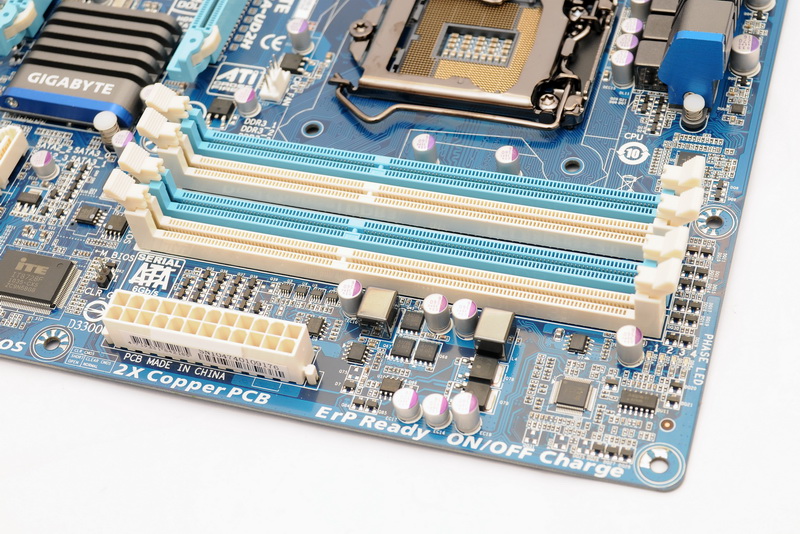

記憶體插槽區 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-18.jpg

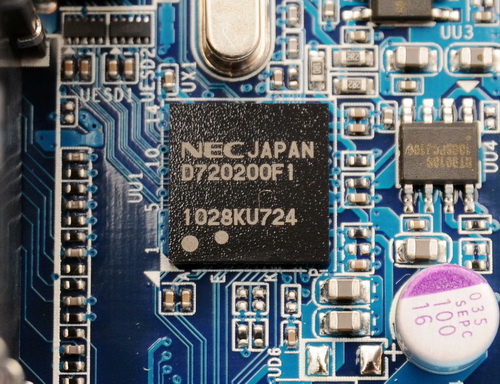

2相供電 USB 3.0控制器使用NEC D720200F1晶片 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-19.jpg

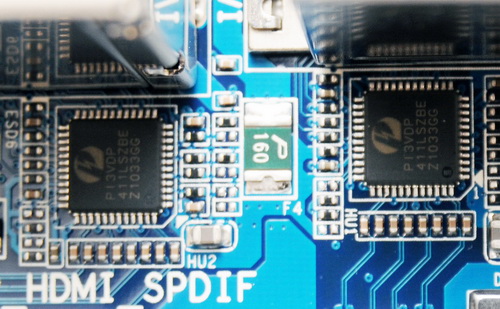

視訊轉譯晶片PI3VDP411LSZBE http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-20.jpg

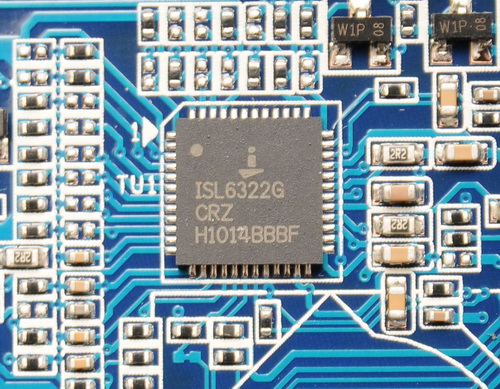

兩相降壓PWM控制器ISL6322G http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-21.jpg

時脈控制器ICS RS4105BL http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-22.jpg

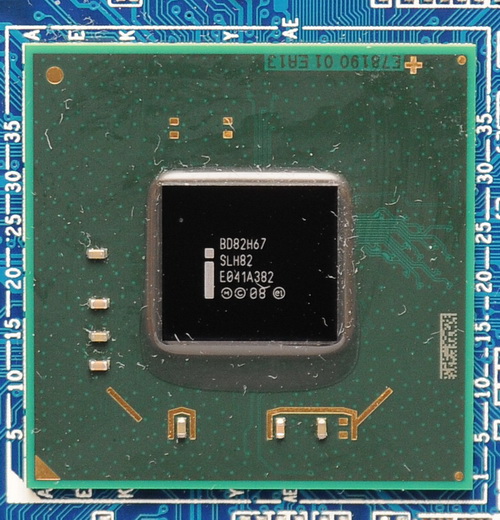

H67之南橋 http://pic.xfastest.com/elvis/Review/Giga-H67MA-UD2H/H67MA-UD2H-23.jpg

根據Intel透露出來的消息指出Sandy Bridge的效能相較於前幾代產品進步不少配上價格較平實的micro-ATX支援內鍵顯示電路的主機板依照這個傳言可以推估將來裝機市場低階顯卡的市占率應該會受到大幅的影響礙於NDA只能先介紹到這邊，之後在為大家獻上內顯的效能測試，謝謝大家收看!! -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 220.133.46.24

→
