[心得] 達成階段目標:我的9.1.4沈浸音樂系統介紹

看板Audiophile (電腦喇叭 音響系統)作者 (HPHT Synthesized)時間3周前 (2026/06/17 14:12), 3周前編輯推噓10(10推 0噓 9→)
留言19則, 9人參與, 3周前最新討論串1/1

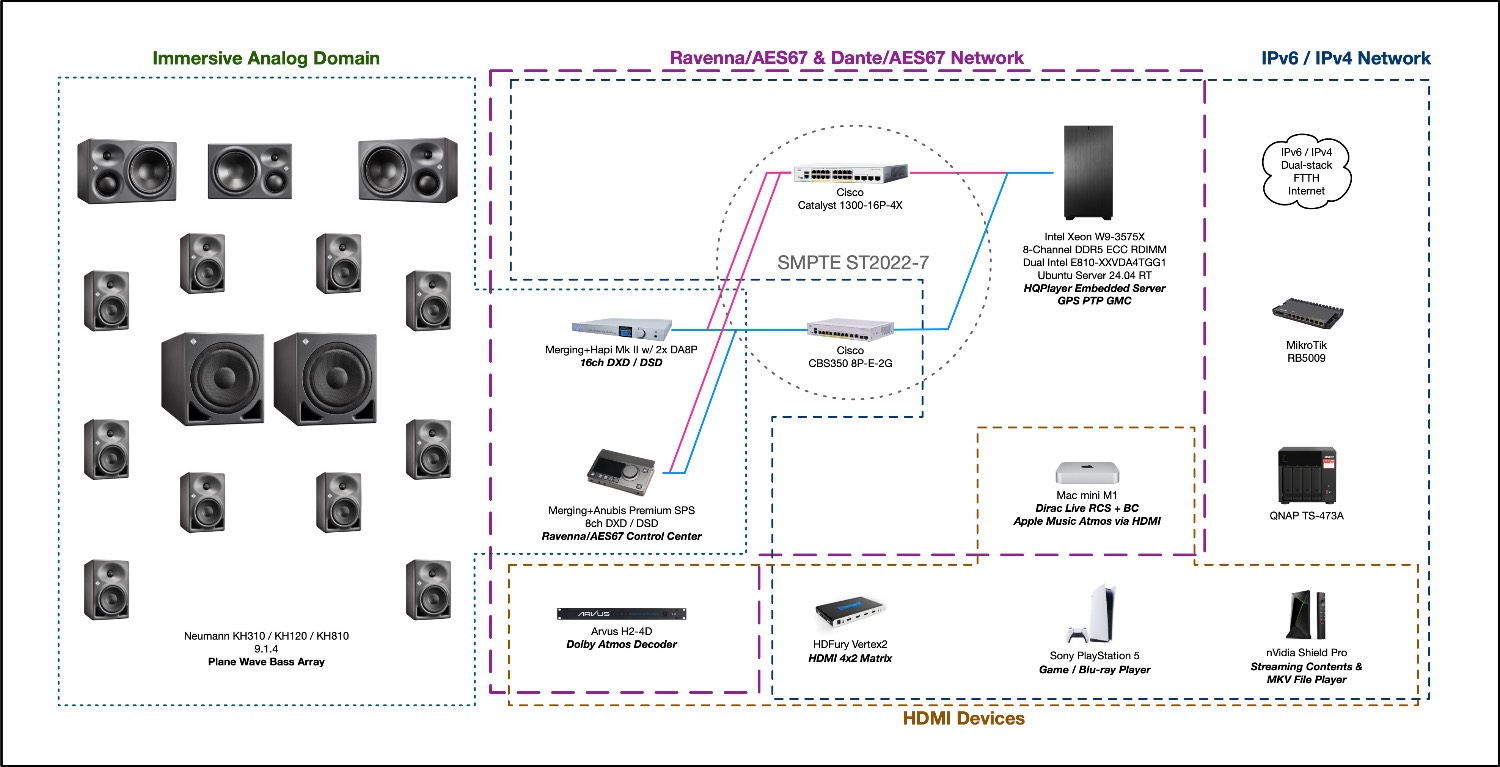

距離上次介紹自己的 7.1.4 系統也隔了四年： https://www.ptt.cc/bbs/Audiophile/M.1663589210.A.B24.html 這期間的升級過程，總算在今年五月收穫第三只 Neumann KH310 作為中置聲道後， 達到了階段性目標。 https://i.meee.com.tw/B7z6vfS.jpg
-------- 系統特色 -------- 1. 音訊流路為： Mac mini M1 or nVidia Shield Pro <HDMI> Arvus H2-4D <Dante> HQPlayer <Ravenna> Merging DACs <analog> Neumann Active Speakers 其中 Mac mini M1 負責 Apple Music Atmos 內容播放，nVidia Shield Pro 負責 台灣可見的各即時串流服務或是播放 NAS 上的離線藍光 mkv 檔案；多聲道 DXD / DSD / SACD 內容則是 HQPlayer 用 NFS over RDMA 讀取 NAS 的檔案直接播放。 2. 採用 SMPTE ST2022-7 複式網路設計，確保 Ravenna 14ch DXD / DSD256 音訊 不會因為交換器故障或是 SFP/SFP+ 模組故障造成音訊中斷。 3. HQPlayer DSP（IIR PEQ) 加上各節點的傳輸緩衝，總延遲大約 14ms，影音同步 尚可接受，也能拿來玩一些爽 game 例如 Diablo 4。 4. 音量控制我是借 AI 幫忙寫了一個小小的執行檔，讓市售的藍芽音量旋鈕直接 控制 HQPlayer 的音量（HQPlayer 的數位音量品質非常好）。 5. 房間的補償，先以 Neumann 主動叭背板 EQ 做粗調，調不到的地方再用 HQPlayer 的 IIR/PEQ 做重點修正（參考 SMAART + Data Modeler 來決定）。 6. HQPlayer 主機本身也是複式 GPS PTP GMC，提供 ST2022-7 所需的時鐘源。 -------- 建構概念 -------- 觀察大多數的燒友使用 HQPlayer 是當作一個升頻器，但這個軟體對我個人而言， 是一個完整的多聲道即時 DSP：除了賣點 PCM 升頻 DSD 或是將 DSD 內容轉回 PCM 外，其完整的 DSP 管道既可處理 FIR 濾波器也能處理 IIR 也是值得一書。 在我自己前個 7.1.4 system build，我運用 Audiolense XO 來設計 FIR 濾波器 放在 HQPlayer 裡面跑分頻，只是 HQPlayer 一旦用了 FIR 濾波器就必為 linear phase，加上長 taps 會加大延遲，不利影音同步，因此在近兩年的 build 方向， 改利用 Neumann KH810 subwoofer 的分頻線路（可支援 7.1）去解決用 FIR 分頻 的需求。 Neumann KH810 具有非常古老但很直觀有效的相位對齊測試信號，只要打開內建 80Hz tone，看著 1/3 八度 RTA 的音壓，選最低音壓的那個角度之後再切 180 反 轉既可，這功能消除了用 HQPlayer 做 FIR 分頻會有較長延遲的隱患。 最終的呈現就是以 Neumann KH810 對水平 7 聲道分頻、各聲道用背板 EQ 粗調， 背板 EQ 調不到、問題最大的 room mode 凸點用 HQPlayer 設 IIR/PEQ 去降， 當然各聲道的延遲也是在 HQPlayer 裡面調整，這樣的聽感其實還蠻不錯的。 ---------------------- HQPlayer Embedded 主機 ---------------------- 由於聲道數由 12ch 擴展為 14ch，對於 HQPlayer 運作來說，舊的 16 核 AMD 7950X 不太夠用了，加上 GPU 價格起飛，掙扎了不少時間去評估到底要選更多核心 的 AMD Threadripper 還是 Intel Xeon 組一台純 CPU 運算的 HQPlayer server。 https://i.meee.com.tw/f8velF2.jpg

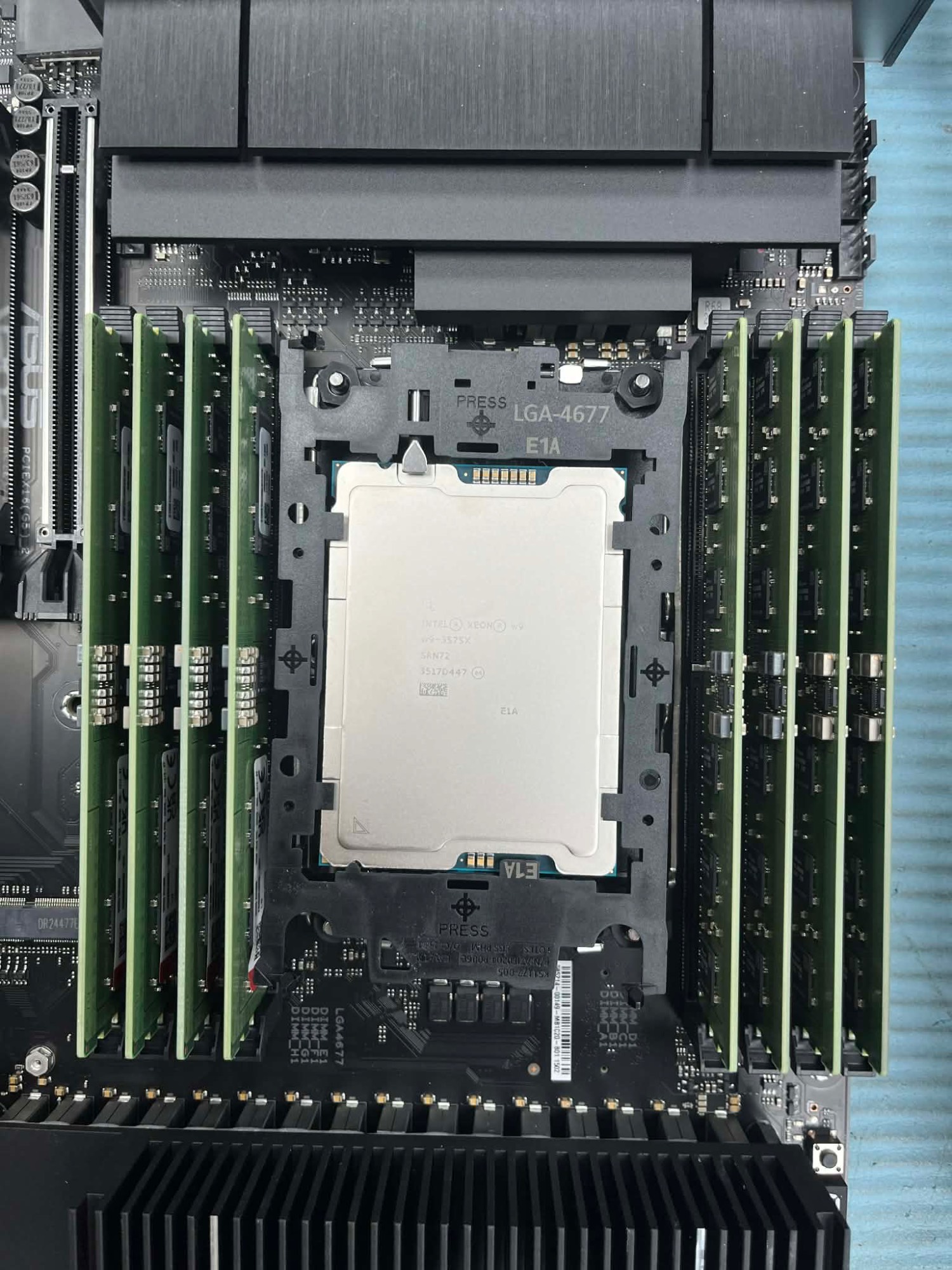

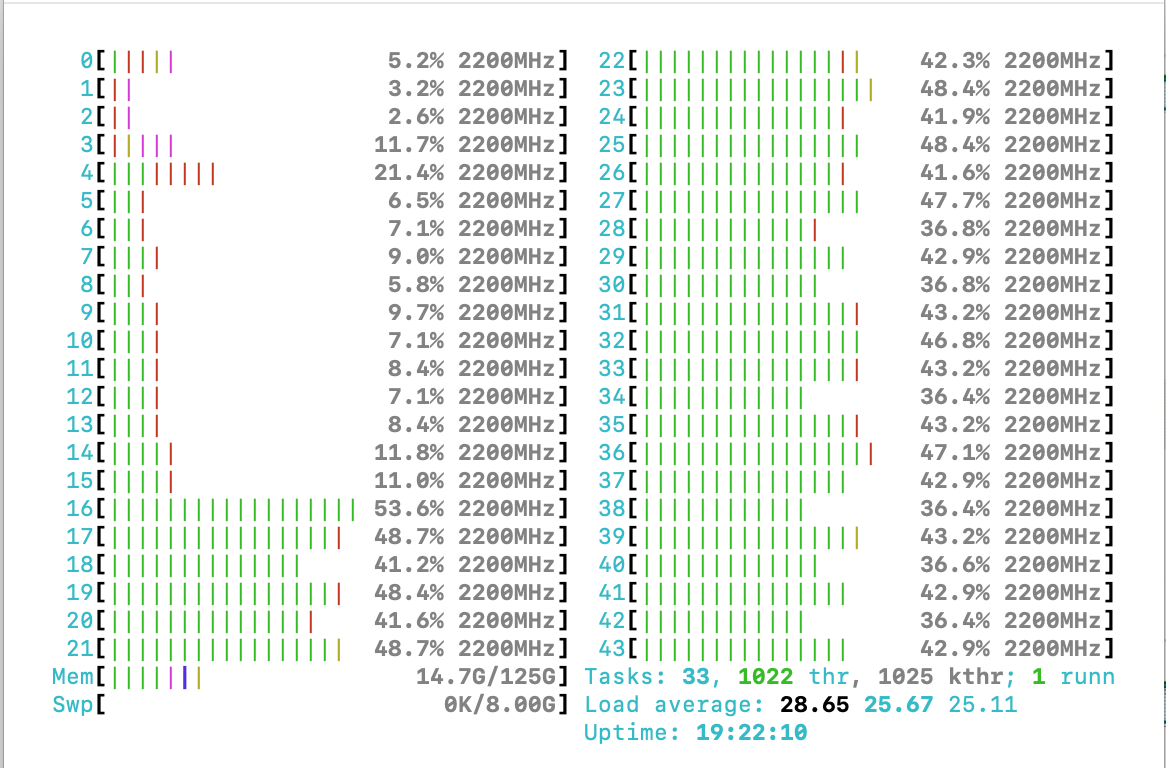

經過一番評估（以下萬字略），最後是以過去用過 Intel 12900K vs AMD 7950X 的 經驗選定 Intel 44 核心的 Xeon W9-3575X，主要原因： 1. Linux 開機參數設定 idle=poll，AMD 7950X 會跑一個 loop 讓 CPU 保持 awake， 這點在 realtime linux 來說，OS jitter 莫名其妙的就有了 ~10us，這點我個人是 蠻感冒的。 2. Intel Sapphire Rapids 雖然也有年紀了（基本上是 12900 的 P-core 演進）， 但 44 核心數量卻是不多不少的對到我的需求，28 核用作 PCM -> DSD，12 核用作 SACD -> PCM，剩下 4 核當管家，剛剛好 TDP 每瓦都不浪費。 https://i.meee.com.tw/TlLM7hA.png

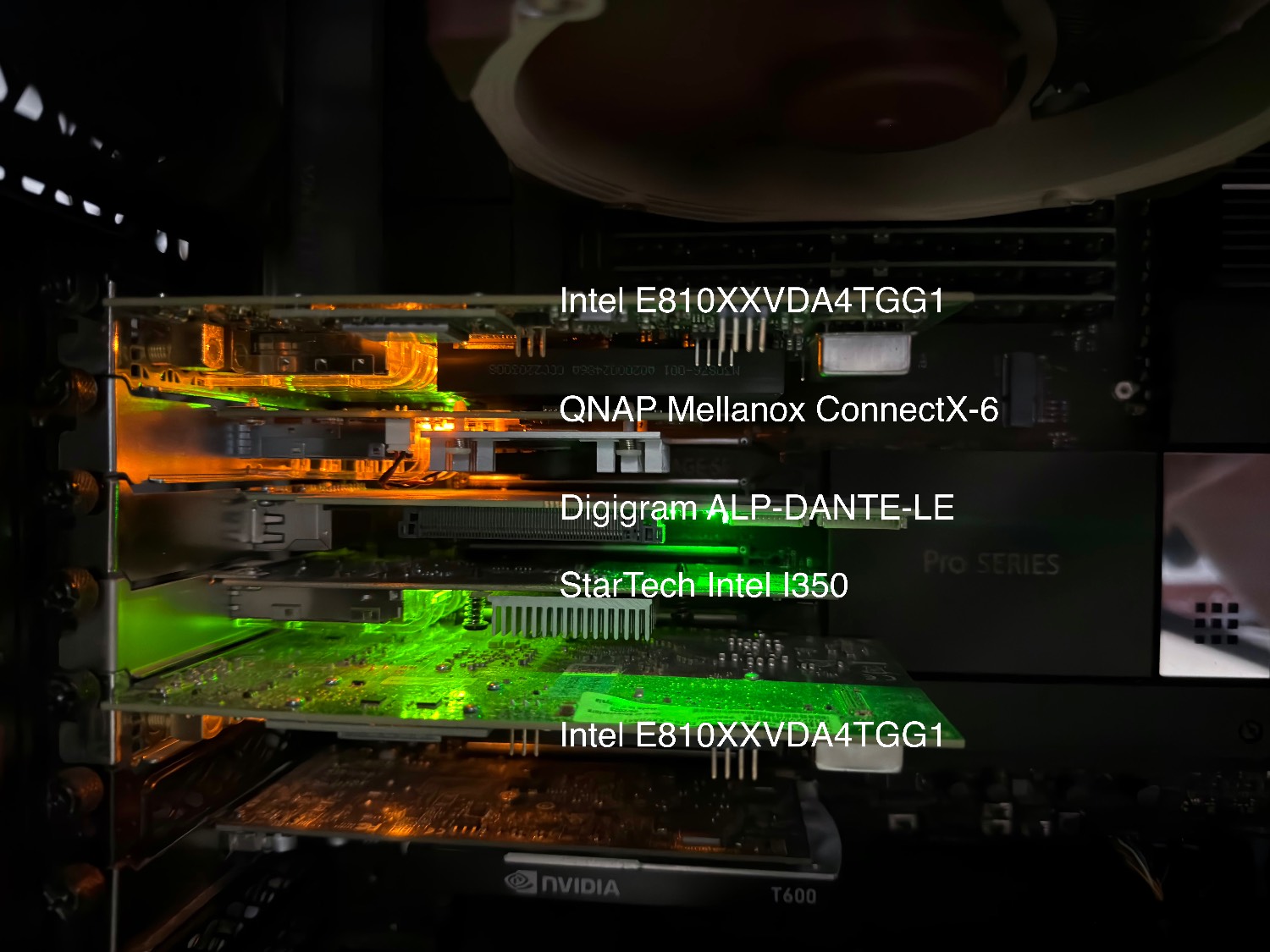

3. 玄學勿當真：Intel CPU 跑 GCC 編譯的 Linux kernel 聽感蠻對我胃口的，這也 是選 W9-3575X 的不正當理由之一。目前系統跑 Ubuntu server 24 但用 GCC16.1 自編 kernel 7.1 RT，是 kernel 版本 6.8 至 7.1 範圍最好聽的版本之一。 在 Linux 上面，能用作多聲道音訊輸入的介面實在太少了，所幸 AoIP 發展成熟， 用一般 GbE 網路卡就能當 audio I/O，只是在我的系統上有不同 AoIP protocol 需求，因此安裝了一張 Digigram ALP-DANTE-LE PCIe 聲卡來接收 Dante 音訊流， HQPlayer 處理後的 DXD/DSD256 用 StarTech 的 Intel i350 作 Ravenna 輸出。 https://i.meee.com.tw/FKi1YeH.jpg
還好選定的主機板 Asus Pro WS W790E-SAGE SE 有足夠的擴充槽可以把需要的 PCIe 卡全部插上去，還能留空位給未來可能的 GPU。 ------------- Neumann KH310 ------------- 兩年前把 PreSonus 的主動監聽全面換為 Neumann KH120A 之後，在某個機緣巧合下 聽了 KH310 發出的音樂，我就一直想把主聲道換為 KH310。就在今年農曆年發年終 獎金之後，入手了一對 KH310 替換為主聲道，將原來 L/R 的 KH120A 調整為 Lw/Rw， 聽 YouTube 的 A-lin： https://youtu.be/YNZk7wa3c78?si=WOyJqeiWa7unCqFI

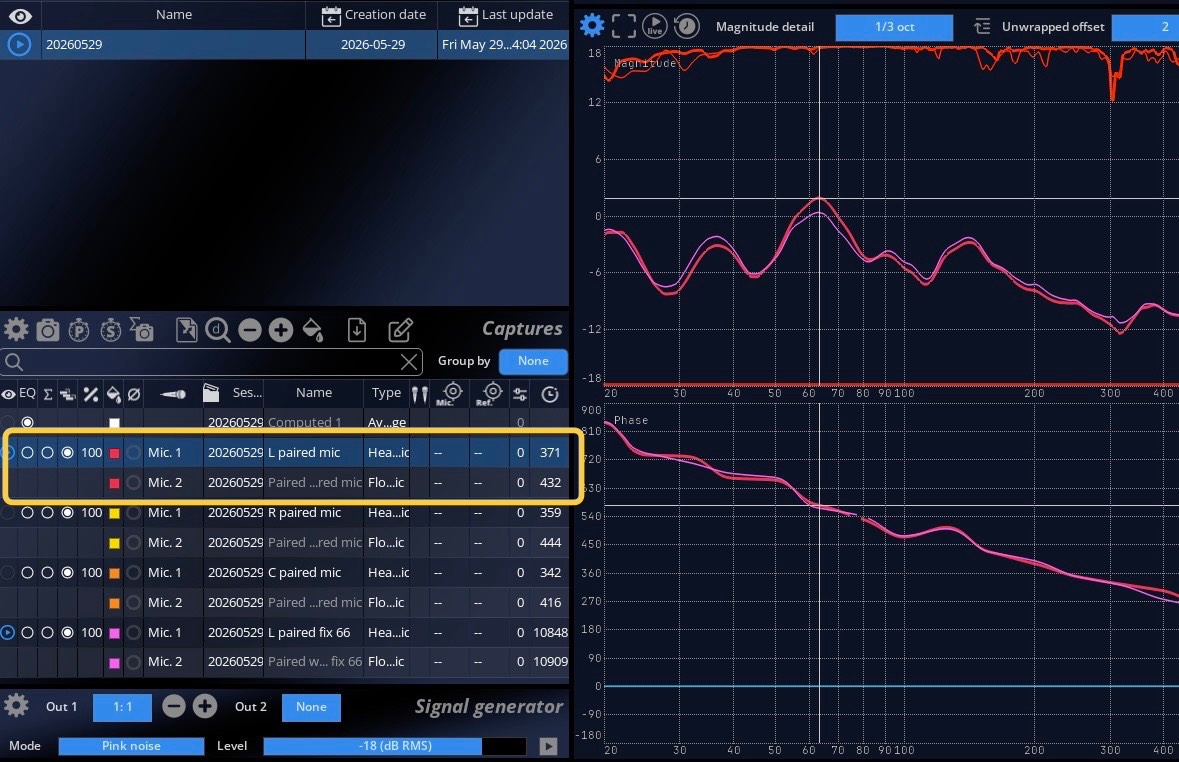

不囉嗦立刻打電話再加訂一只 KH310 當中央聲道！被 KH310 的人聲折服，非常滿意。 ------------- Neumann KH810 ------------- 若參考 Dolby Lab 提供的試算表，我家需要三只 KH810。目前手上兩只組平面波陣列 （Plane Wave Bass Array, PWBA）還能撐一陣子，或許等明年吧，看有無機會再入手 一只。 Neumann 的 subwoofer 都支援 PWBA，用法非常簡單：2~4 顆 woofer，且都貼前牆， 面板離牆 <80cm，各顆間隔 <2m（這裏要看手冊，有不同數值）。 PWBA 顧名思義，可以將低頻塑形為平面波，好處是能減少垂直向 / 斜向的能量，以 降低駐波問題。 Flux Mira Live（paired head + floor mic）實際測量，PWBA 的確有些效果，粗看 低頻 30Hz-150Hz 範圍可用 subwoofer 的背板 PEQ 控在 +-3dB 範圍，算省心。 https://i.meee.com.tw/Hdsy7qq.jpg
------------ 9.1.4 layout ------------ 開始接觸 immersive audio 的時候，一直是認為 7.1.4 足夠用（2L 的 DXD 母帶 也是以 7.1.4 為主），但隨著時間演進收了 Arvus H2-4D Dolby Atmos 解碼器之後， 發現不少的 Dolby Atmos Music 作品，是能解出 9.1.4 / 9.1.6 的。 系統正式邁入 9.1.4 之後，開始聆聽一些近期作品，發現有幾張很有特色的---7.1.4 之下聽起來有點怪，但 9.1.4 就很好聽---分享給大家參考（前三張有發行藍光 TrueHD-Atmos 供收藏）。 1. Phil Collins / No Jacket Required (2025 Mix) https://music.apple.com/us/album/no-jacket-required-2025-mix/1838524879 首推這張，是因為主唱人聲是從中央和 Lw/Rw 出來的，而非 L/R main。在 7.1.4 之下初聽這張重混作品，我還以為是失敗作... 有著花俏的編排但主唱的浮凸度不太 足夠。後來升級 9.1.4，我才發現主唱的聲音定位要靠 Lw/Rw 來幫忙投射，相比 7.1.4 要好聽太多了。 2. Prince & The Revolution / Purple Rain https://music.apple.com/us/album/purple-rain/1746833068 「王子」的舊作近期也是重混為 Dolby Atmos，這張在 7.1.4 下聽起來不夠寬廣， 初聽也是覺得怪怪的，升級為 9.1.4 之後重聽，Lw/Rw 變成 L/R main 的延伸，一切 都對了。 3. Tears for Fears / Songs From the Big Chair https://tinyurl.com/4x22xbyn 這張也是舊作重混，也是很妙的---主唱是放在 Lw/Rw（這張沒有用到 C），在 7.1.4 layout 聽也是怪怪的，人聲很後退，但 9.1.4 聽人就回到該有的位置，差點誤殺 忠良。 4. Nicholas Payton / TRIUNE https://tinyurl.com/y4ya77wn 其實不是只有這張，而是這整個唱片公司的混音編排都是如此，她們只用： L R Lw Rw Tfl Tfr 這六個聲道，成為一整面「音牆」，如果沒有 Lw Rw 的加入，排面就窄了。 ---------- AppleTV 4K ---------- 這個小東西設計之初不知是和 Dolby 有了什麼協議，一律會將 Dolby DD+JOC 轉換為 Dolby MAT。雖然增加了相容性，但也因為這個轉換 + 物件重組，造成 音質減損，因此 Apple Music Atmos 我個人只從 Mac mini M1 的 HDMI passthru 輸出來聽。 -------- 心得結語 -------- 首先，對於 Dolby Atmos Music 環境的建構建議是，盡量以 9.1.4 為目標，因為 能聽到更多有趣的編排。 Audio over IP 越來越多廠商加入支援，由衷建議能對它多一點了解，它沒有玄學， 純粹的 IEEE、IETF 和 AES 等多方的工程結晶。 越來越多的老作品重新編排 Dolby Atmos 版，例如最近 Eagles 也發行了 One of These Nights TrueHD-Atmos 藍光非常好聽： https://tinyurl.com/3u6cs2du 更別提 Michael Jackson 四張大碟也重新編排混音為 Dolby Atmos；及早準備規劃 次世代的聆聽方式準沒錯。 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 118.163.96.58 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/Audiophile/M.1781676738.A.C53.html ※ 編輯: elguapo (118.163.96.58 臺灣), 06/17/2026 14:13:45
推
06/17 14:41, 3周前 , 1F
推心得！
06/17 14:41, 1F
推
06/17 14:52, 3周前 , 2F
推
06/17 14:52, 2F
推
06/17 15:24, 3周前 , 3F
推推~~~~~~~~~~~~~~~~~~~~~~大大好強阿~~~~~~~~~~~~~~~~~~~
06/17 15:24, 3F
→
06/17 15:25, 3周前 , 4F
大大這種全部喇叭都是同一品牌的就是我當初建置的目標
06/17 15:25, 4F
說到這個，的確，我個人底線是水平 5（L R C Ls Rs）的音色要接近或一致，畢竟 這是多聲道音樂的骨幹聲道。 Dolby Atmos music 若是全聲道都是同品牌且同音色那當然是最好不過了。
推
06/17 15:27, 3周前 , 5F
太強大自己校正多聲道 樓上T佬補修工程數學,高等微積
06/17 15:27, 5F
→
06/17 15:27, 3周前 , 6F
分,學著手動校正多聲道....炸
06/17 15:27, 6F
手動校正其實不難，而且我用過不少 DRC 軟體，最後還是採單點 PEQ 去控制真正 有問題的頻段。決定修或不修哪個點也是個修行過程，畢竟電腦軟體（REW、SMAART Data Modeler、Flux Mira Live、FIRdesigner 等等）都會跑自動 PEQ 來輔助你， 全部採用或是只接受幾個修正點，選擇是很困難的，而且聲道數增加選擇困難度又 更增加了 XDD，得靠時間和實際聽感去驗證，畢竟修正主要參考是以主聆聽位來決定， 但為了闔家歡（增加聆聽範圍）還是要去減少「顧此失彼」的現象。 以我家非常不良的環境來說，room mode 全面而言最嚴重的是 150～160Hz 這個頻段， 修起來非常有價值，但其他看起來也很糟頻段，不修反而自然。 以這張唱片來說，acoustic bass 的其中一個 note 基頻剛好是 140~150Hz，這個 note 彈下去 room mode 增益上去就變難以入耳： https://music.apple.com/us/album/technically-acceptable/1717204936 因此 140~150HZ 就是我家必修的頻段。 這個心得也分享給您參考。
推
06/17 15:30, 3周前 , 7F
自己校正就每個喇叭單獨校正 校正一隻跟二十隻是一樣的
06/17 15:30, 7F
→
06/17 15:31, 3周前 , 8F
但自己校正沒辦法像Dirac ART那樣MIMO作法
06/17 15:31, 8F
→
06/17 15:31, 3周前 , 9F
ART是多支喇叭一起校正 已經沒在管單一喇叭聲音正不正確
06/17 15:31, 9F
→
06/17 15:32, 3周前 , 10F
他們看起來是反正最後傳到你耳朵的聲音是正確的就好
06/17 15:32, 10F
我有一套電腦版 Dirac Room Correction + Bass Control，也看過幾次 Dirac ART 的操作 / 實聽，其實問題還是在於，當做完 Dirac 的校正，有無用測試信號去看 校正結果，畢竟軟體跑出來的只是個 simulation，實際的結果是否符合 simulation 就很耐人尋味了。 ※ 編輯: elguapo (118.163.96.58 臺灣), 06/17/2026 16:57:33
推
06/17 18:32, 3周前 , 11F
推9.1.4,聽過回不去
06/17 18:32, 11F
真的。回不去了。 ※ 編輯: elguapo (118.163.96.58 臺灣), 06/17/2026 18:34:33
推
06/18 01:20, 3周前 , 12F
太強大了 實際聽過這個調整路線的 就不會拿dirac art來比較
06/18 01:20, 12F
→
06/18 01:20, 3周前 , 13F
根本不一樣的聽感 而且在用過很多drc的高手面前 我是絕對
06/18 01:20, 13F
→
06/18 01:20, 3周前 , 14F
不敢多說什麼 就有些天兵會要拿rew去高手家獻醜的 可笑可笑
06/18 01:20, 14F
而且連基本的 SPL 校正都沒做就開始量量量 XDD ※ 編輯: elguapo (118.163.96.58 臺灣), 06/18/2026 06:46:28
推
06/18 10:02, 3周前 , 15F
推超強
06/18 10:02, 15F
推
06/18 20:47, 3周前 , 16F
apple tv即將改版的tvOS 27可以實現apple music 24-bit/19
06/18 20:47, 16F
→
06/18 20:47, 3周前 , 17F
2kHz Bit-Perfect，表示有機會tvOS 27也能夠passthrough b
06/18 20:47, 17F
→
06/18 20:47, 3周前 , 18F
itstream，如果真的實現了，也許就可以不需要mac mini了
06/18 20:47, 18F
我的 AppleTV 4K Gen 3 已升級為 tvOS 27 beta，不過很可惜 Apple Music Atmos 仍是會轉換為 Dolby MAT；TrueHD-Atmos 離線內容用 Plex 回放也還是無法 pass-thru（回放只有 TrueHD 7.1）... ※ 編輯: elguapo (118.163.96.58 臺灣), 06/19/2026 00:52:26
推
06/19 01:57, 3周前 , 19F
推
06/19 01:57, 19F
