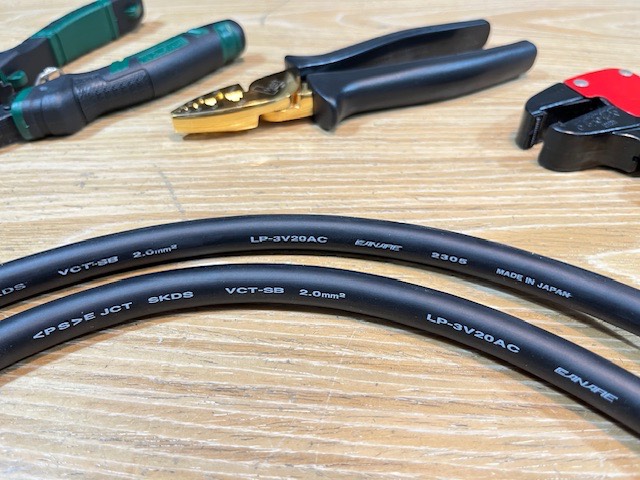

先前在網路上搜尋此線的心得，雖然只有少少兩篇，但普遍評價良好；因此有想要親自製作的念頭，今天終於付諸行動。 https://i.meee.com.tw/kYBjWs7.jpeg

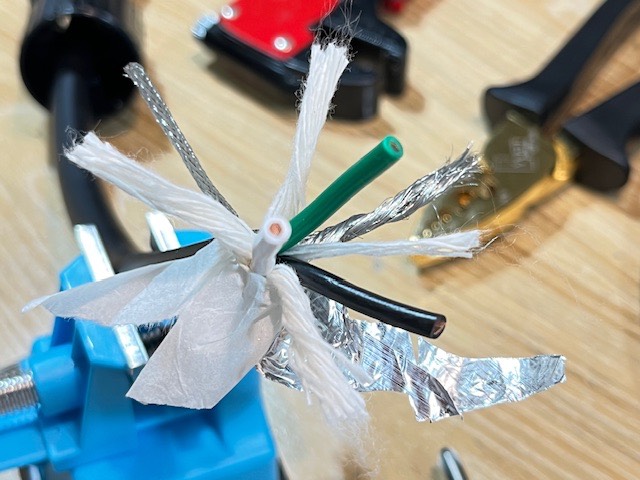

收到線身、剝皮確認結構，由外到內是： PVC護套 > 84%以上屏蔽，銅被覆鋼編織網 > 屏蔽排流線 > 100%屏蔽鋁箔 > 棉紙包裹、棉線填充 > 3股PVC絕緣導體(1.96mm2, 15AWG)。 https://i.meee.com.tw/9fgQOVO.jpeg

https://i.meee.com.tw/CnunLhe.jpeg

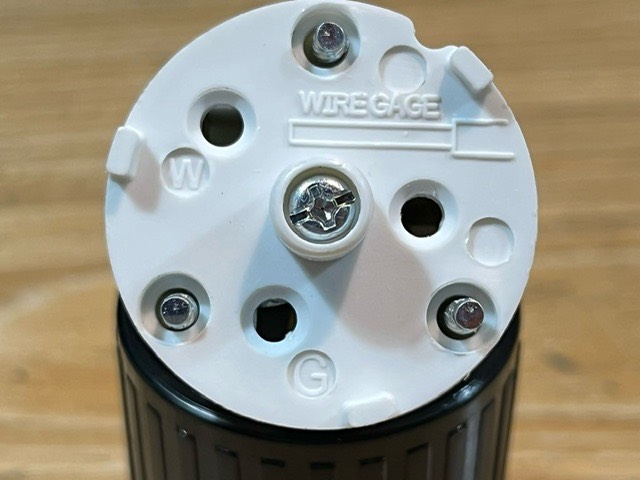

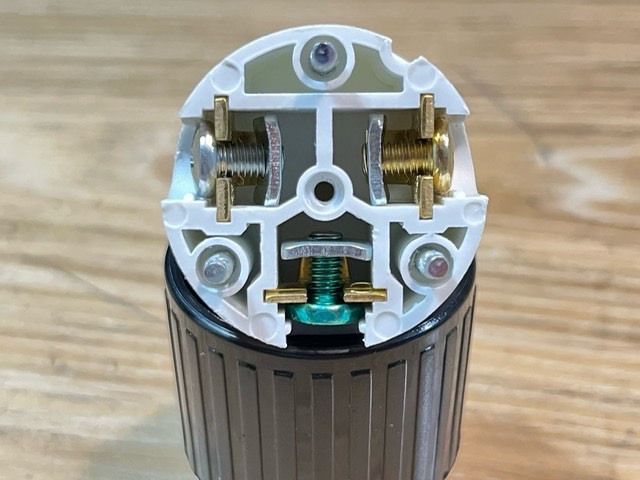

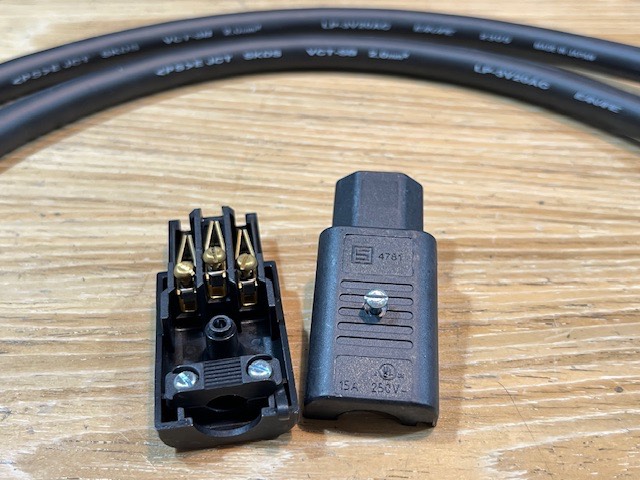

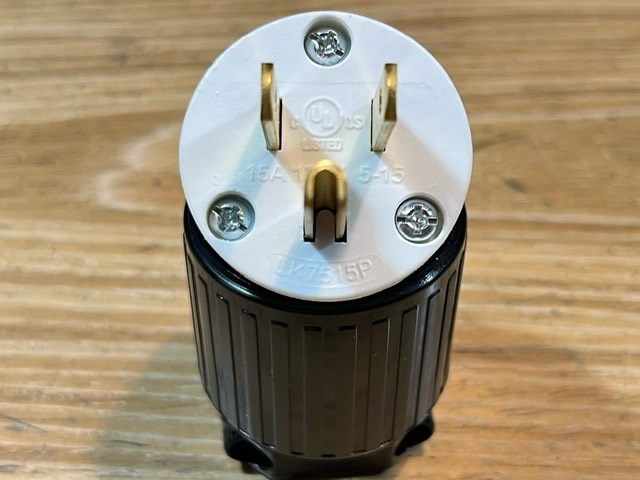

入門的低價線材，搭配黃銅無鍍層的公母頭剛好：公頭選擇台製隆光牌LK7515P(五洲牌J-71 0結構設計更好，不過材質是尼龍偏軟、導體接駁處空間也較擁擠）。母頭使用SCHURTER 47 81(同樣德國品牌的Martin Kaiser 794雖然地端接駁的設計不需轉彎，但是導體使用壓合， SCHURTER則是一體無斷點）。 https://i.meee.com.tw/CLiL4XB.jpeg

https://i.meee.com.tw/nzXpSYX.jpeg

https://i.meee.com.tw/eoHcxU3.jpeg

https://i.meee.com.tw/Ql9Bjck.jpeg

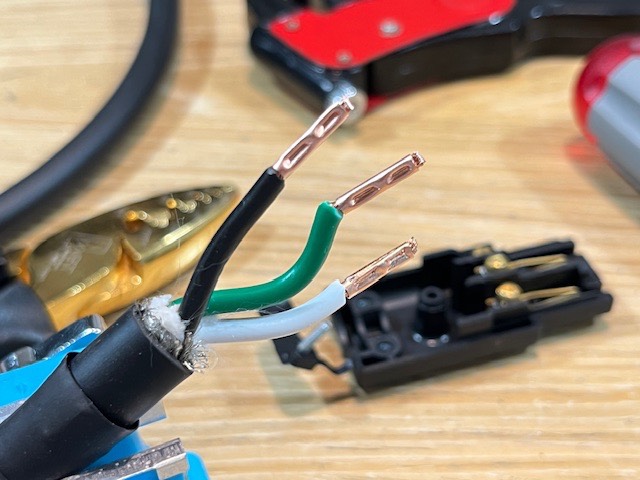

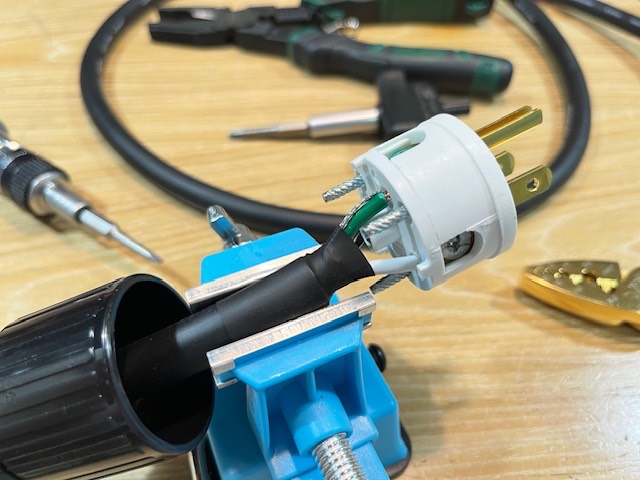

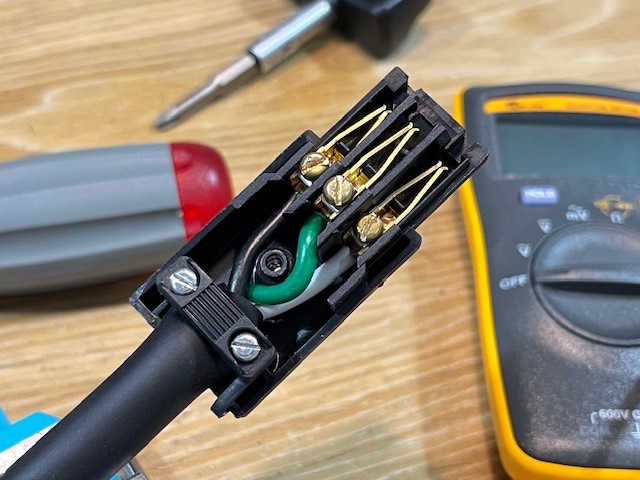

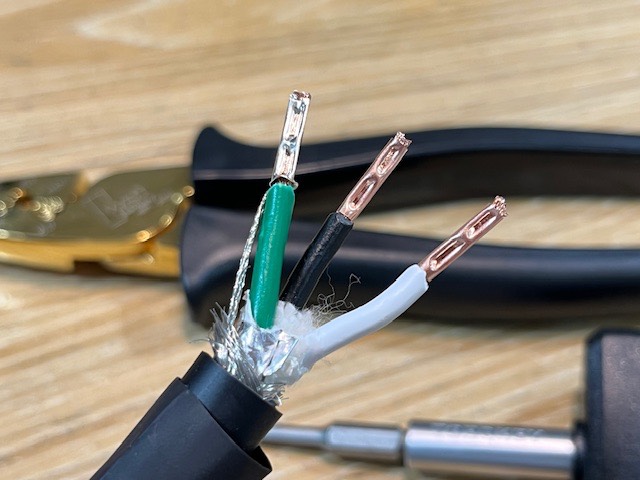

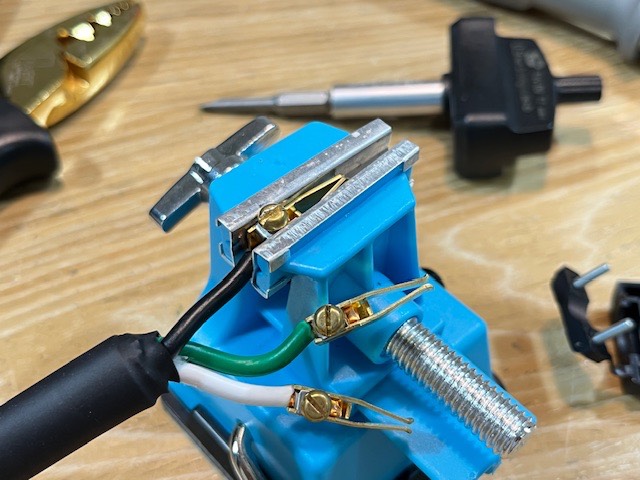

線芯使用定扭力扳手鎖固前，先以WBT 0403鉗壓接紅銅套管。母頭端除3股線芯外全數剪除，公頭端留著排流線和地線一起壓接(2平方紅銅套管太小，這邊改用2.5平方鍍銀套管）。因為編織網和排流線都是鋼材又很細，建議先戴上電工手套才不會被扎傷！另外再提醒SCHURTER 4781的塑料也偏軟，導體先拆下夾上鉗台再鎖固，以免外殼變形。 https://i.meee.com.tw/4l1pHVi.jpeg

https://i.meee.com.tw/5Hkj5mV.jpeg

https://i.meee.com.tw/dlNHGyu.jpeg

https://i.meee.com.tw/ffnSL5T.jpeg

https://i.meee.com.tw/74vWdCp.jpeg

https://i.meee.com.tw/mR43FrI.jpeg

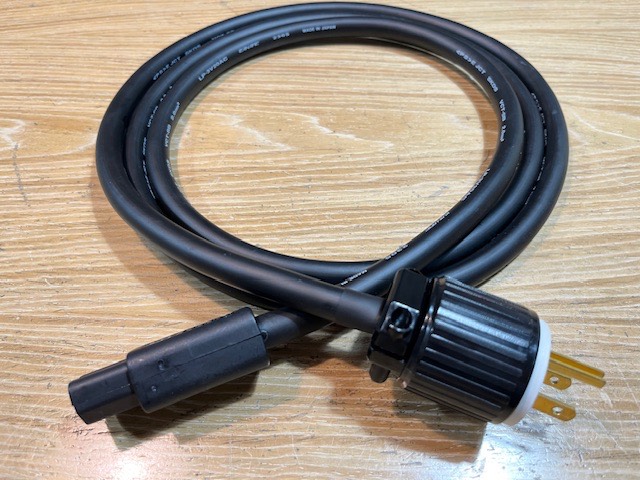

所有螺絲固定完成，再使用Fluke電表、驗電筆、高阻計確認導通性、極性與絕緣後即可。上機和鎰勝小黑線對比，不知道是不是汗水加分，三頻沒什麼大變化，但背景真的有比較乾淨、比較黑ね！價格不高但有感覺，推薦大家可以試試，感謝耐心觀看：） -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 220.132.243.179 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/Audiophile/M.1761737509.A.1A6.html
