原文吃光簡單介紹一下怕有人看不懂狼大的文覺得可惜幫忙補充 PF是功率因數的意思功率有分有功功率、無功功率、視在功率有功功率是指這個功率轉換成其他能量(光阿熱啊力阿) 所實際消耗的能量比如說純電阻的阻性負載像是電暖器鎢絲燈泡等等你的電能完全變成熱能了之類的無功功率是指電感電容那種不消耗能量被變成其他儲存方式儲存起來的比如說電感用磁場的方式儲存起來電容用電場的方式儲存起來這是會還回去的視在功率基本可以看成是電壓*電流但要考慮有功功率與無功功率所以整個功率因數就是有功功率/視在功率視在功率=√(有功功率^2+無功功率^2) ----------- 阻性負載基本功率因素都=1 也就是100%功率都轉換出去了變成了光變成了熱或變成了你我喜歡的模樣那什麼情況會小於1呢? https://i.postimg.cc/sgvzKwG5/ying-mu-xie-qu-hua-mian-2026-04-01-101457.png

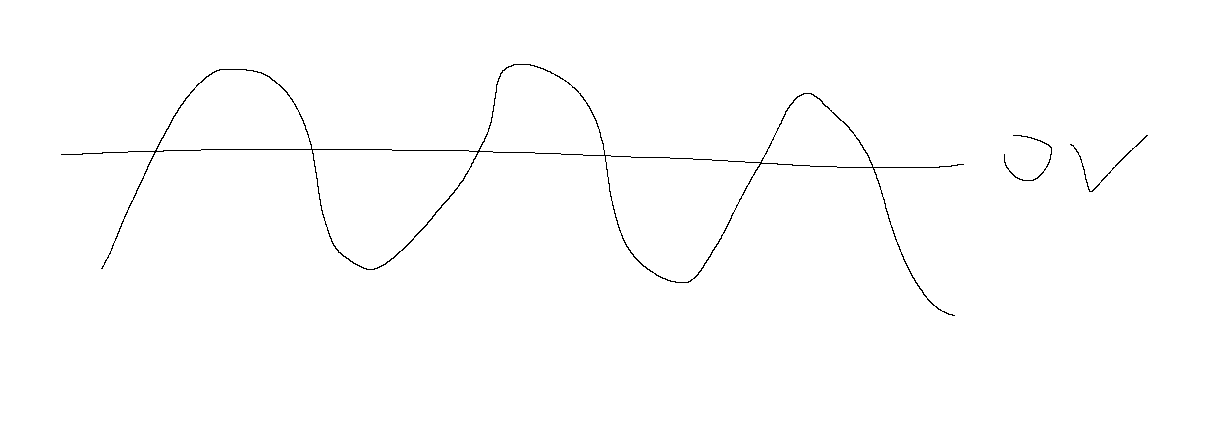

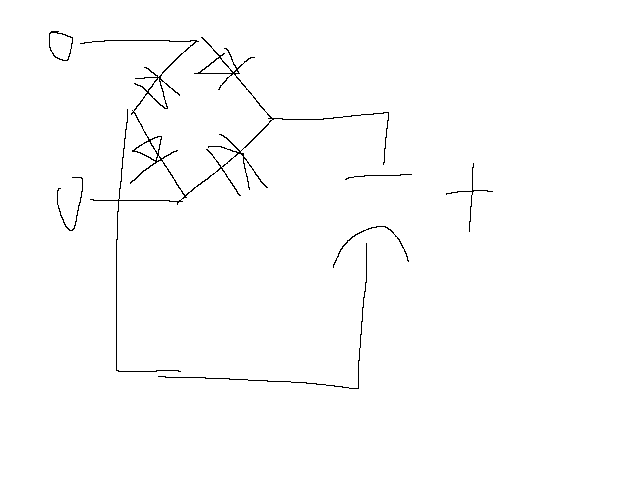

這是我們一般的橋式整流也就是最基本的整流把AC交流轉化成DC直流的方法大家都知道交流電有正半周跟負半周 https://i.postimg.cc/C1KCr8Jd/ying-mu-xie-qu-hua-mian-2026-04-01-101905.png

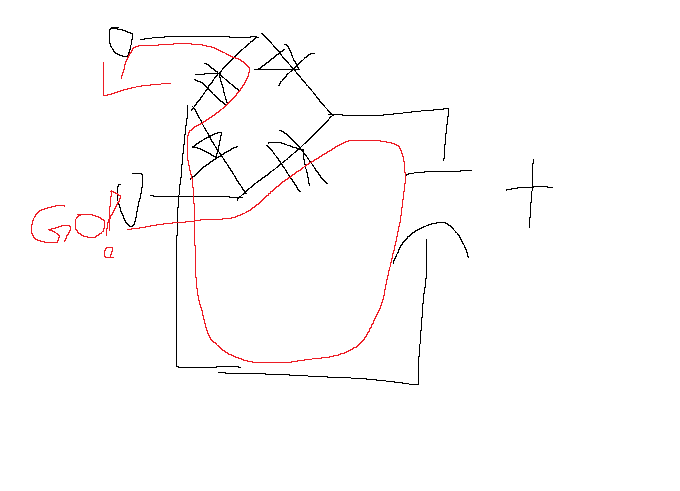

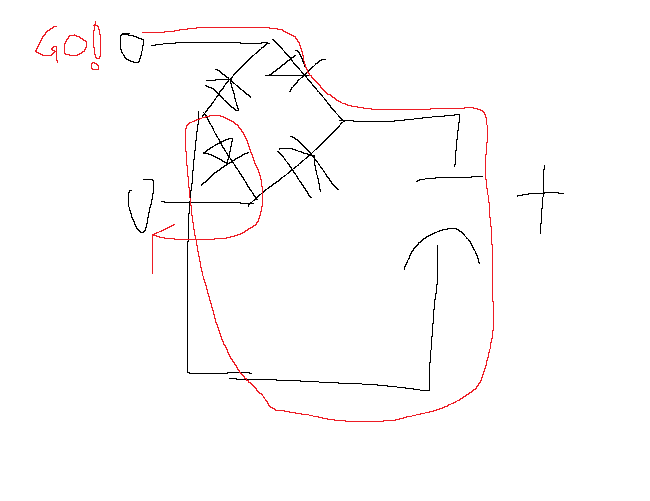

所以橋式整流的正負半周電流分別這樣跑 https://i.postimg.cc/Qd54XT2s/ying-mu-xie-qu-hua-mian-2026-04-01-102531.png

https://i.postimg.cc/wBgVgb5c/ying-mu-xie-qu-hua-mian-2026-04-01-102746.png

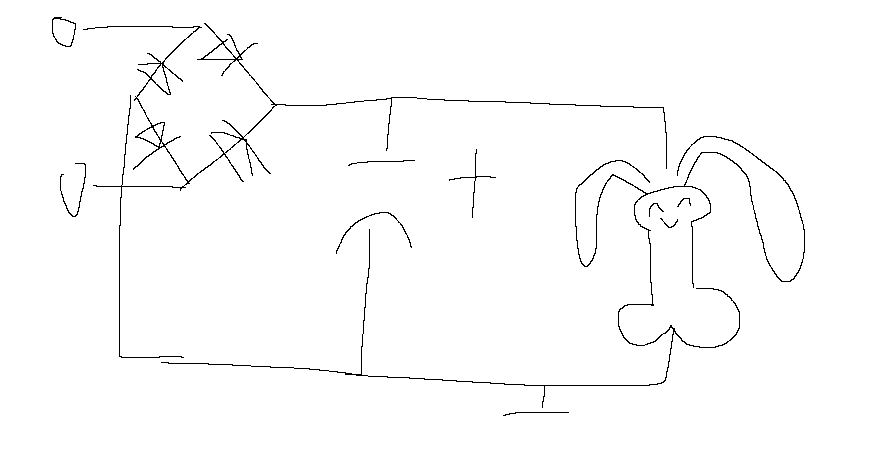

我們再給這個電路接一個兔兔玩偶當負載 https://i.postimg.cc/rsN4nqb9/ying-mu-xie-qu-hua-mian-2026-04-01-103333.png

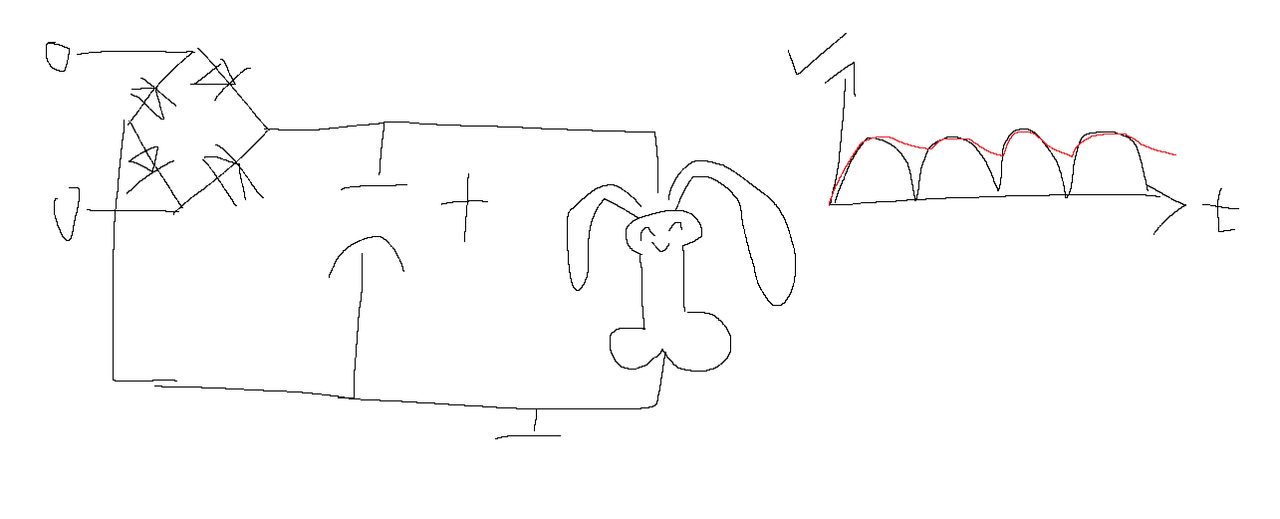

這時候來看這電路「電壓」波型長怎樣 https://i.postimg.cc/MpMTXW5G/ying-mu-xie-qu-hua-mian-2026-04-01-103801.png

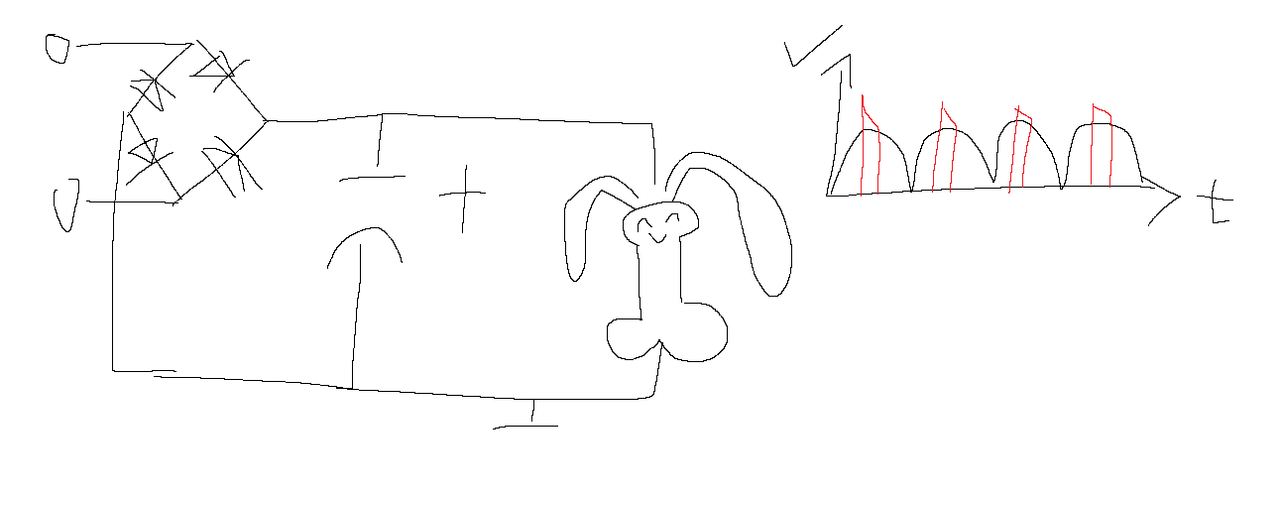

你會看到隨著電容濾波以及充電放電的關係電壓波型變成紅色波型的樣子但「電流」波型就比較尷尬了因為電容的特性「電容電壓不能突變」所以有瞬間充放大電流的特性在交流的峰值電壓階段(高過於電容現有電壓時) 會灌入很大很大的電流給電容充電 https://i.postimg.cc/3RVhspMJ/ying-mu-xie-qu-hua-mian-2026-04-01-104514.png

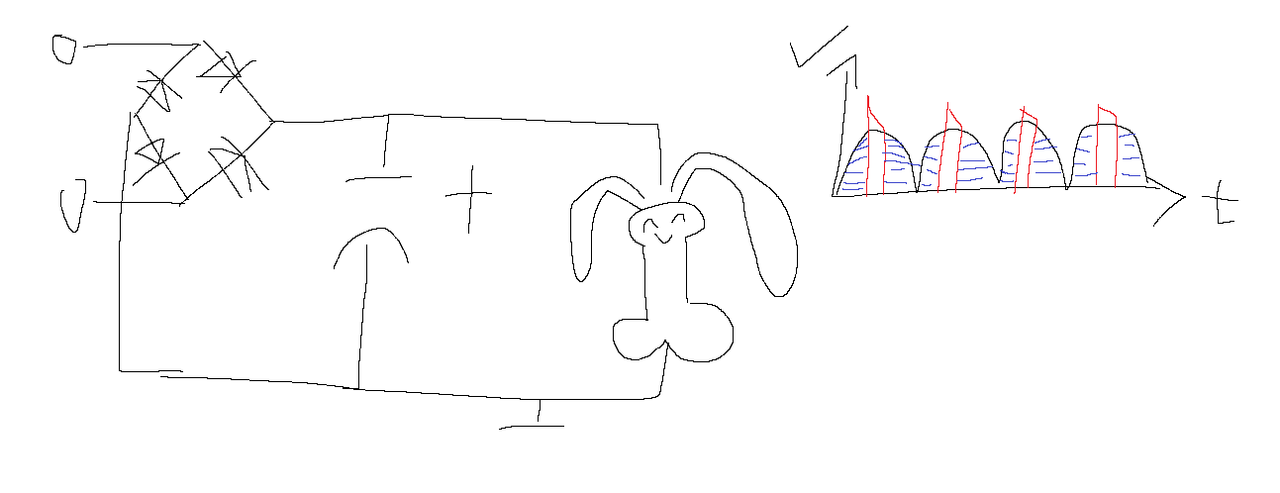

對電容來說他就像是一個水桶你在倒水的時候要先把水倒下去水桶才會滿水先倒了(電流先到了) 水桶才滿(電壓才抬升) 這就是電容的移相這個移相會讓電流的峰值會比電壓的峰值早(水先倒水桶才滿) 這就會產生無功功率你會看到藍色部分的充電時間都是浪費掉的 https://i.postimg.cc/wMRNzh19/ying-mu-xie-qu-hua-mian-2026-04-01-111319.png

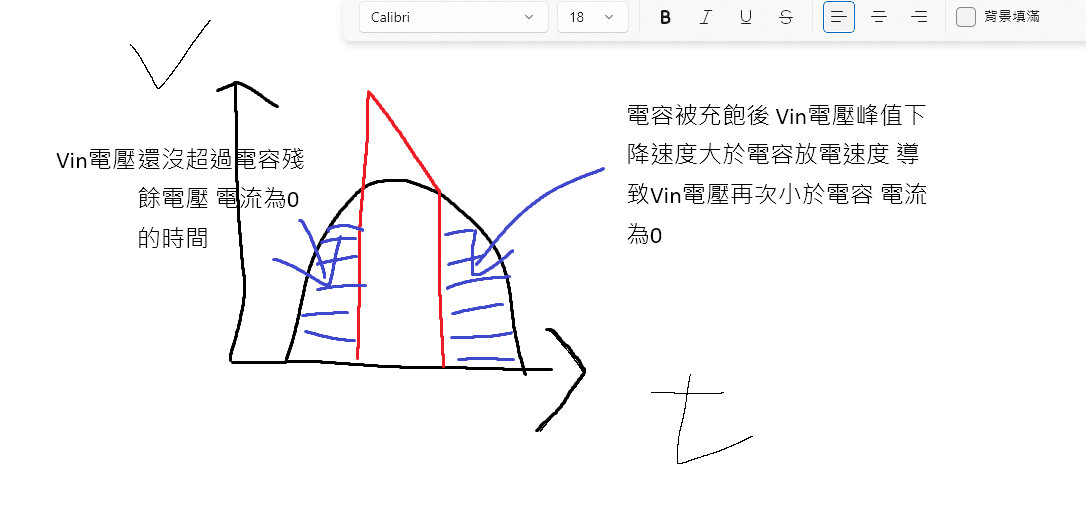

藍色部分都是有電壓卻沒電流的時間段都是浪費幫QQ 為什麼會這樣呢? https://i.postimg.cc/J0q4X0Dq/ying-mu-xie-qu-hua-mian-2026-04-01-115523.png

這種被迫擠進短時間的大電流會導致額外線損或是一些莫名其妙電源與負載間往復震盪的損失這就是功率因素小於1的情況另外這種短時高尖峰的大電流也會對整個迴路會產生強干擾 https://i.postimg.cc/xCX4H4XP/1775016295193.png

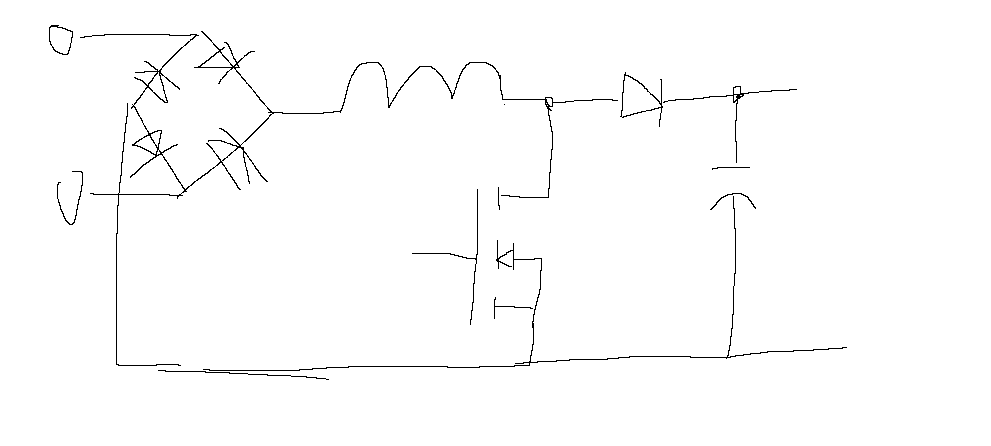

干擾bad 所以有了PFC的產生 https://i.postimg.cc/43bk8MP1/ying-mu-xie-qu-hua-mian-2026-04-01-112300.png

我在電路中加入了一個電感與Mos開開關關以及一個二極體 https://i.postimg.cc/YCMJv8tc/ying-mu-xie-qu-hua-mian-2026-04-01-112656.png

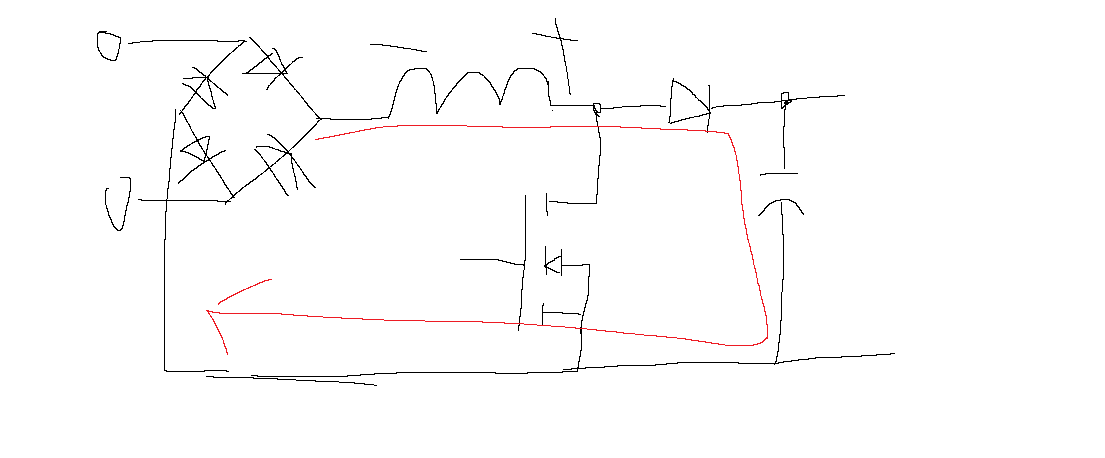

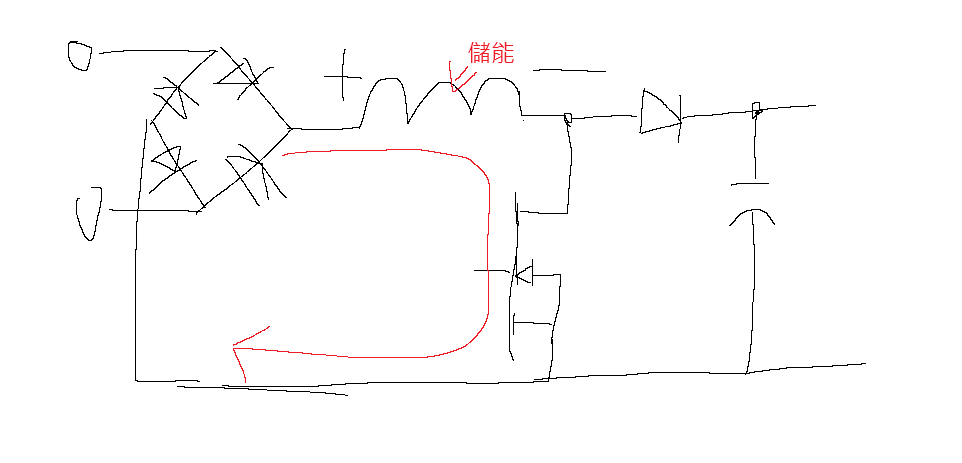

MOS管導通時迴路短路電感電流快速增大電感儲能電感極性為左正右負此時負載完全依靠電容上殘餘的能量供電 https://i.postimg.cc/X7J5n6yP/ying-mu-xie-qu-hua-mian-2026-04-01-113244.png

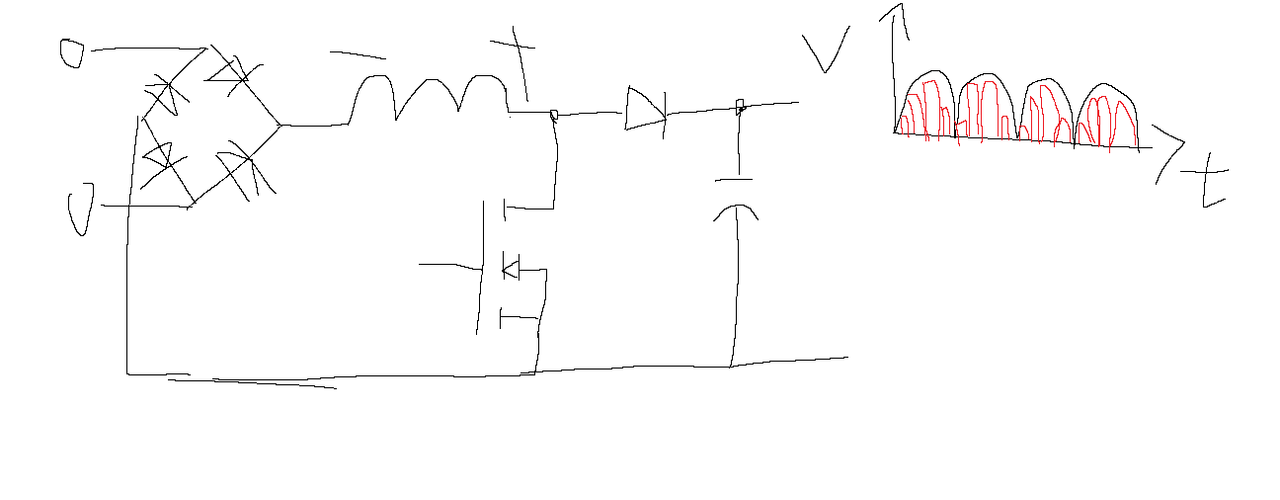

當MOS管斷開時電感極性反轉電感上的電壓與輸入電源做了串聯疊加給電容充電或給負載供電那現在就好辦很多了原本在輸入電壓較低時是不能給電容充電的那些時間白白浪費掉了現在有電感這個備胎在電壓較低時我就把MOS管導通轉成給電感儲能輸入電壓較高時我再把MOS管斷開讓他去給大電容充電電流波型就變成了這樣 https://i.postimg.cc/HnCCBm1n/ying-mu-xie-qu-hua-mian-2026-04-01-114349.png

不能給電容充電時我轉為給電感充磁可以給電容充電時我就給電容充電完美的成為了時間管理大師只要利用Mos開開關關我就能模擬出一個很像電壓正弦波的波型模擬的越像功率因素就越趨近於1 這就是PFC電路的簡單介紹了以上謝謝大家 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 111.255.192.84 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1775017441.A.DC1.html
