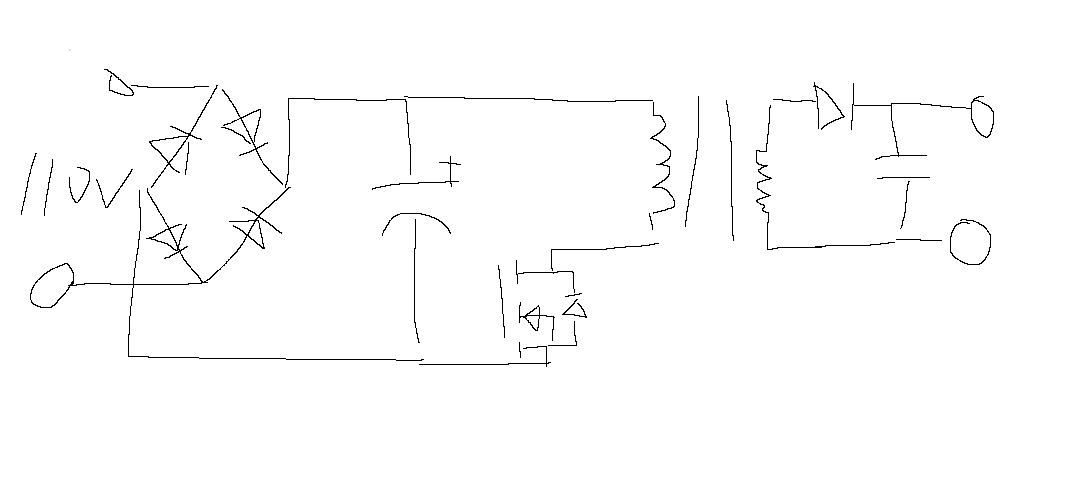

非常簡單的講一下礙於篇幅沒辦法解釋太多 DC頭供電大多都是單一電壓設定而TYPE-C供電除非只輸出5V 不然一定要外卡一個協議IC來支援多電壓協議最大的問題就是因為其原理是對FB回授加以控制的關係在特定電壓下的紋波或動態響應率會有比較差強人意的結果發生對於敏感設備會有比較大的影響先說說AC交流轉DC直流的部分只要是看到最高功率大概就100w左右的電源供應十之八九大多都使用反激架構 (其他如正激 LLC 推挽等等先不提) 因為反激最大特點就是便宜構造簡單什麼是反激呢 https://i.postimg.cc/nzkwRvqV/ying-mu-xie-qu-hua-mian-2026-03-09-100143.png

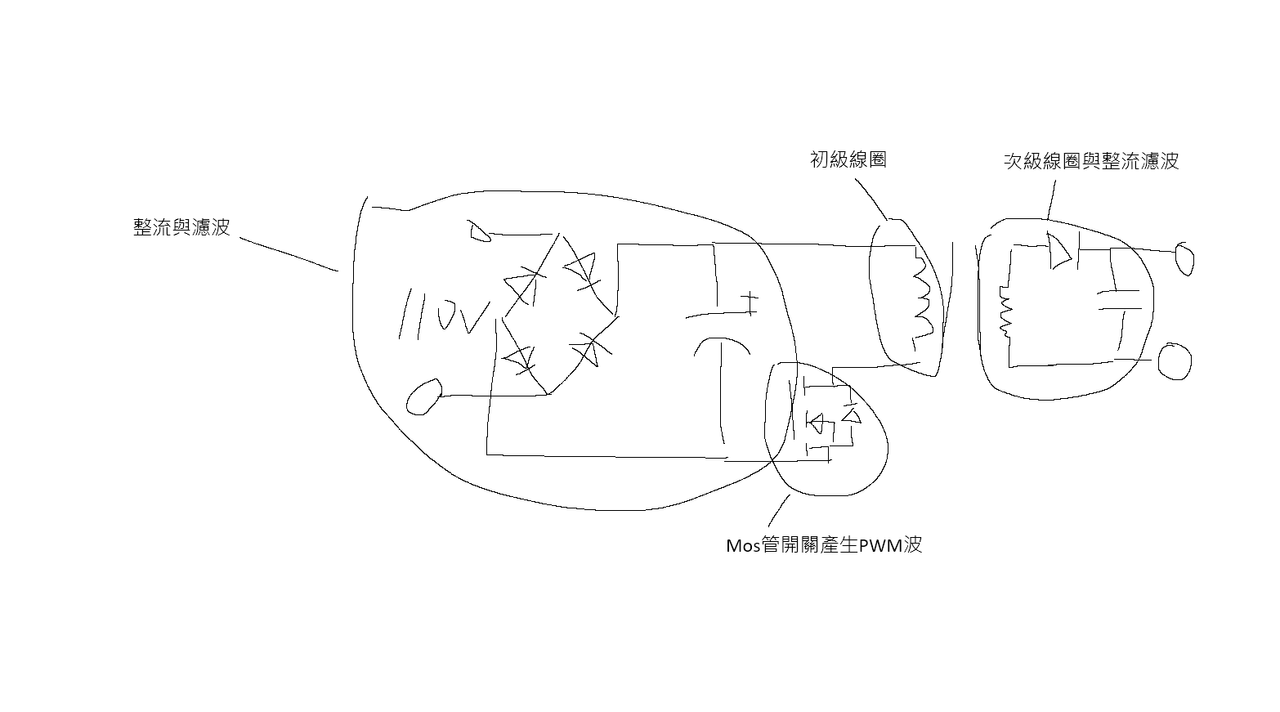

反激變壓器可以將110V的交流電壓轉變為特定想要的直流電壓從上圖的電路圖簡單來說電路中的各項功能 https://i.postimg.cc/59XRqF6b/ying-mu-xie-qu-hua-mian-2026-03-09-100848.png

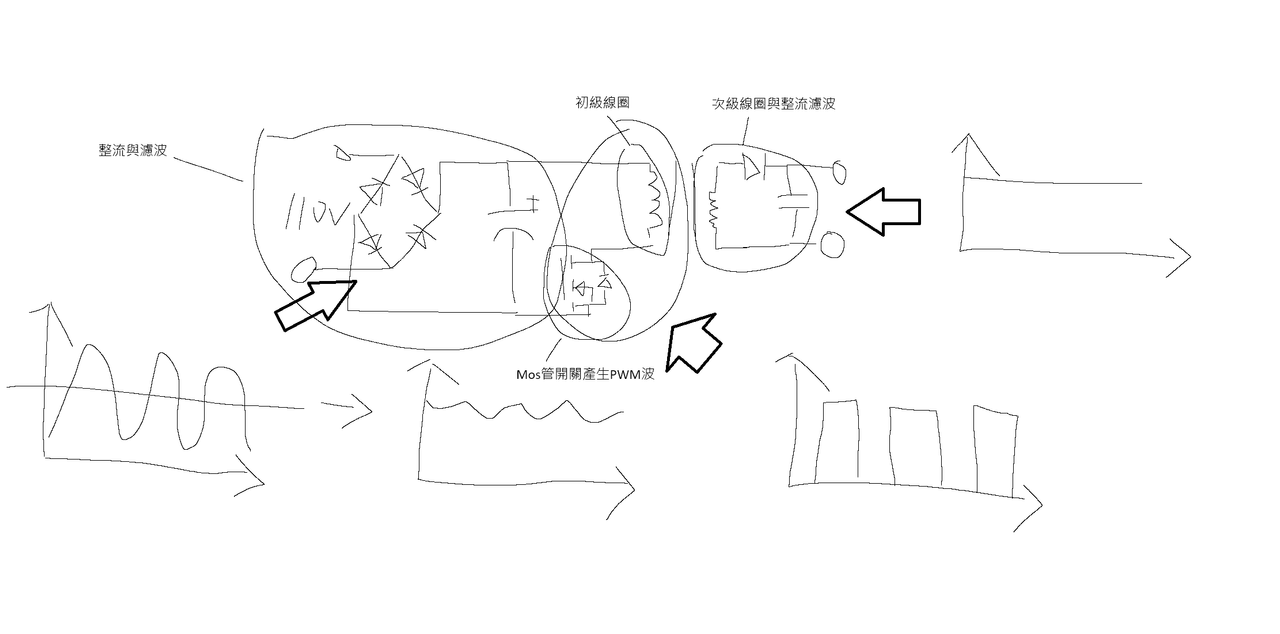

然後再把各個節點正在發生什麼事情給標記上 https://i.postimg.cc/z3ZN5CPz/ying-mu-xie-qu-hua-mian-2026-03-09-103212.png

這樣就很清楚了為什麼叫做反激呢 https://i.postimg.cc/xdRF1vqH/ying-mu-xie-qu-hua-mian-2026-03-09-105314.png

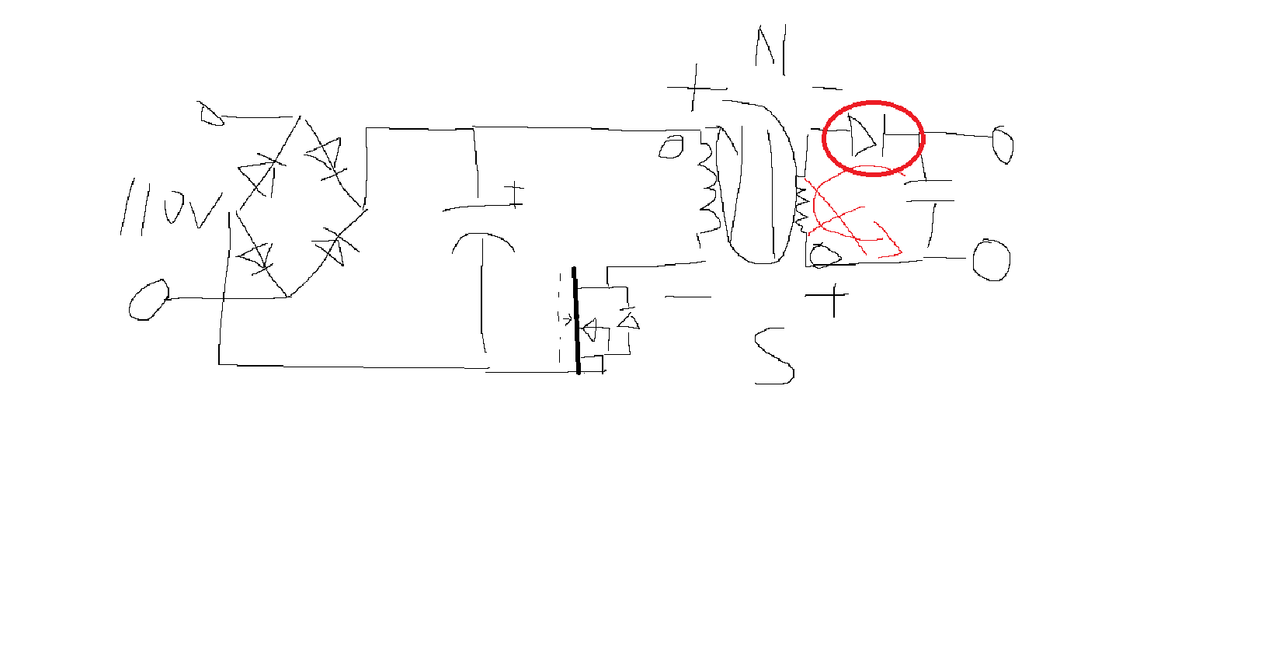

當Mos打開時(導通時) 變化的電流在線圈中感應出磁場而因為初級線圈與次級線圈互感次級線圈也被感應出了磁場產生了電壓但因為兩者是相反著繞的所以初級線圈上正下負的電壓在次級線圈是下正上負 https://i.postimg.cc/XJBHcTQ3/ying-mu-xie-qu-hua-mian-2026-03-09-105737.png

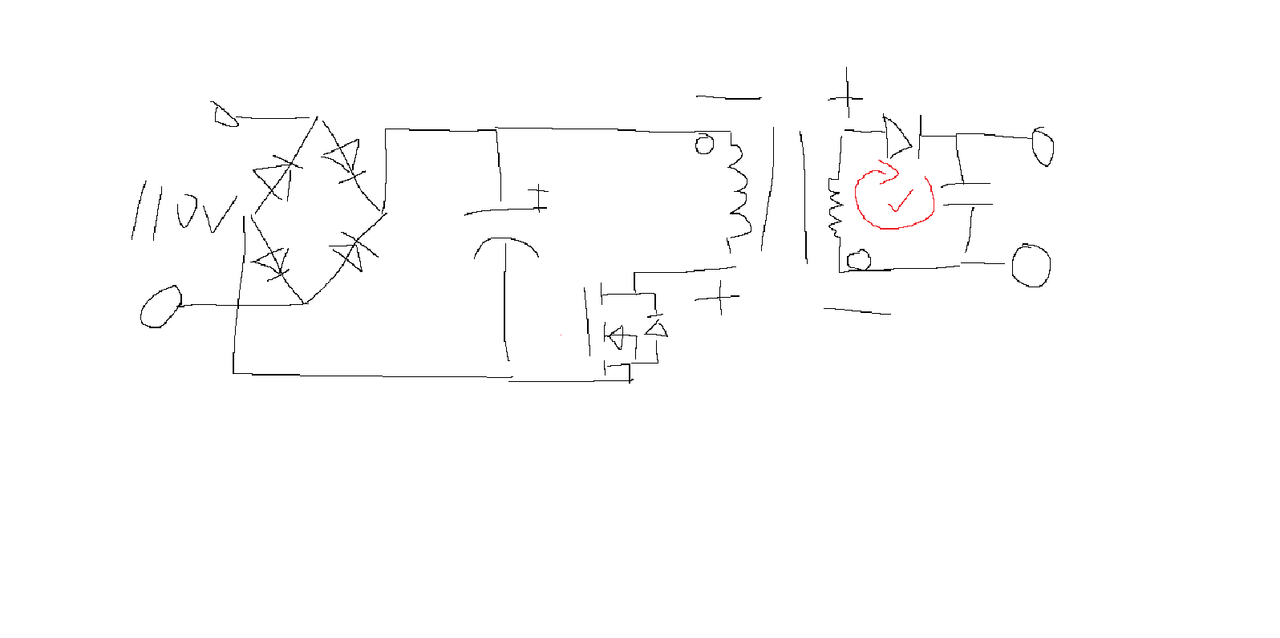

那因為次級有加入了一個二級管電流單向導通所以此時右邊的電流是被截止掉的初級線圈就進入儲能的狀態而Mos關閉時線圈感應出了反向的電壓 https://i.postimg.cc/tTbZ26zB/ying-mu-xie-qu-hua-mian-2026-03-09-110211.png

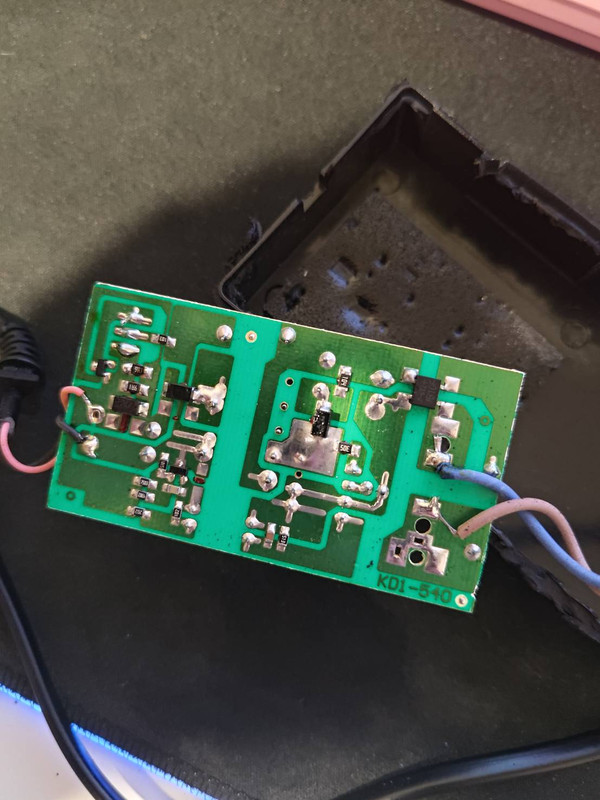

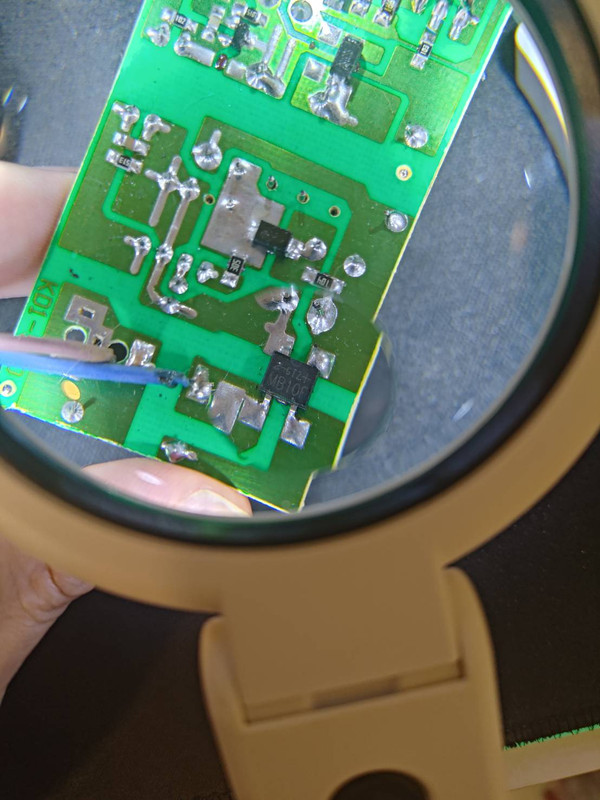

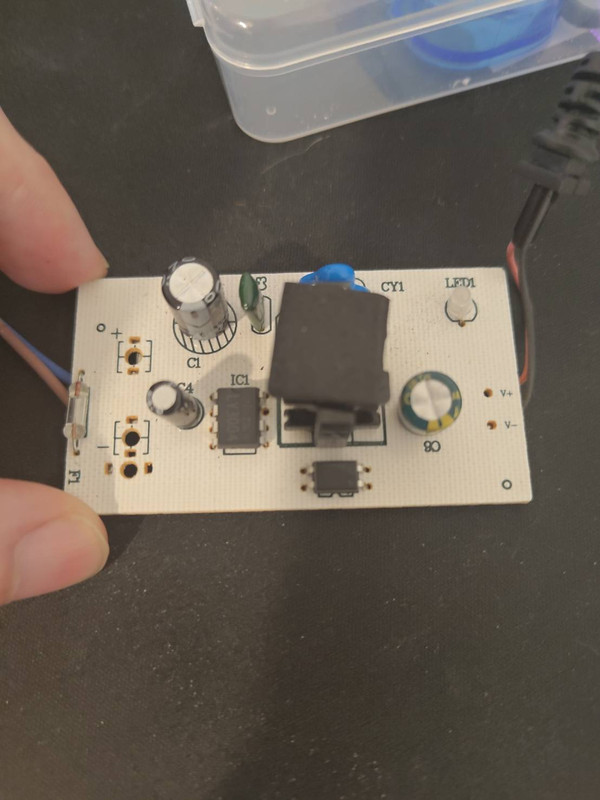

初級線圈從上正下負變成了下正上負而次級線圈下正上負變成了上正下負剛好就能流過二級管電流就通過去了也能給後級的負載供電而我實際拆了一個沒在用的廉價反激架構變壓器 https://i.postimg.cc/9Fr1j3Gf/327635.jpg

https://i.postimg.cc/ZKBPM8SB/327630.jpg

https://i.postimg.cc/RVKd07Dz/327645.jpg

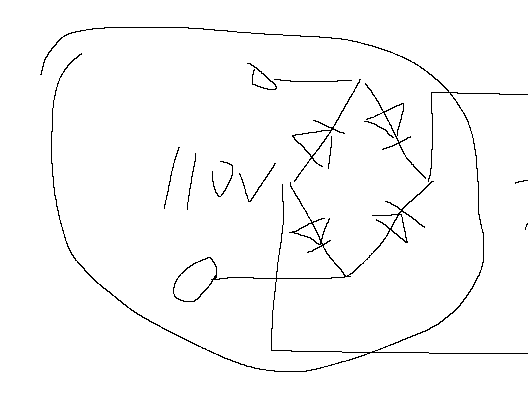

這個MB10F 就是整流IC 也就是那四個二極體就是他 https://i.postimg.cc/Wprgm26h/ying-mu-xie-qu-hua-mian-2026-03-09-104539.png

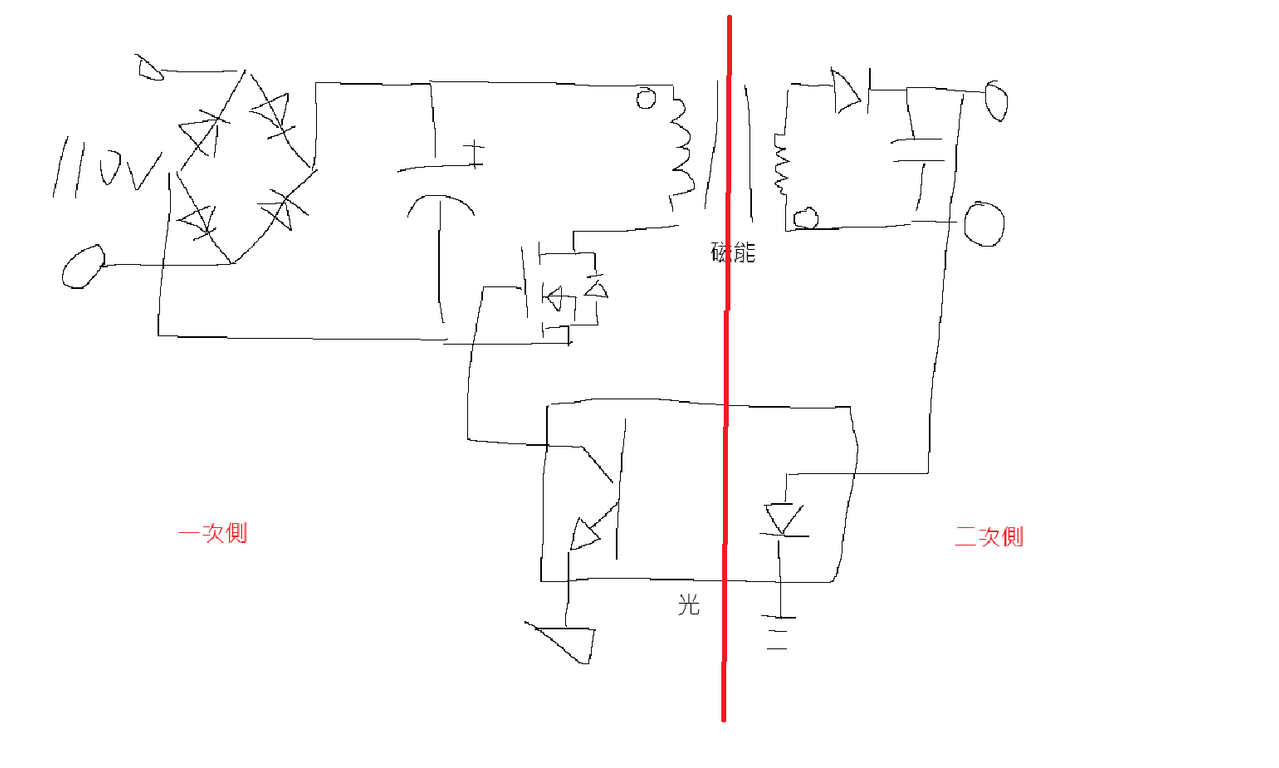

正面的LY3004 就是集成了Mos 能夠開開關關產生PWM的IC 配合一些零零碎碎的電容以及中間那個貼著泡棉的線圈基本就是剛剛講的反激架構了但這樣還是不夠的比如說一次側因為是強電(110V交流電) 如果一二次側沒有做隔離對於整個電路來說太危險了所以要再加入光偶來做電壓的傳遞來隔離 (目的是監控輸出電壓的變化隨時調整PWM) https://i.postimg.cc/KcMcRjrj/ying-mu-xie-qu-hua-mian-2026-03-09-111037.png

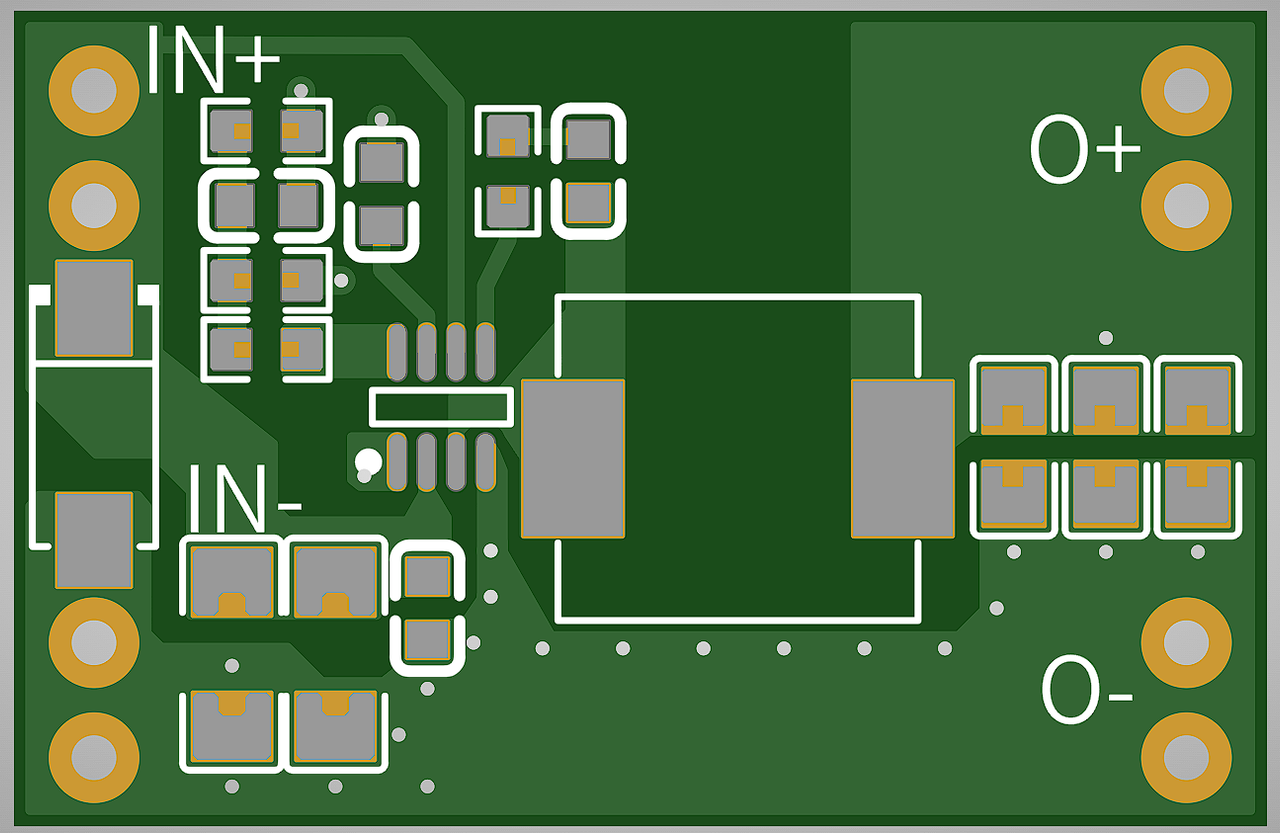

可以看到上面線圈互感用的是磁能下面的電壓反饋用的是光就達成了電氣的隔離你也能看到我那顆變壓器背面的電路銅箔兩者是分開的 AC-DC的部分大致就是這樣 ------------ 當然現在更高功率的充電器開始採用LLC架構或是其他混合反激的方案但這又更複雜了所以還是只先提經典的反激架構 ----------- 而單一電壓的DC頭變壓器在輸出穩定上是相對比較好控制的可以很專注地在單一直流電壓的情境下做輸出的優化而TYPE-C就不太一樣了因為TYPE-C天生就被設計成需要支援多電壓你也不太可能把TYPE-C口只做成單一的20V 28V 那這樣會變得很危險肯定要來個握手協議看設備支援什麼電壓再來輸出什麼電壓給設備那直流的部分就會使用到DC-DC架構配合協議IC(或是用將兩者整合的IC) https://i.postimg.cc/6qc9VjW3/ying-mu-xie-qu-hua-mian-2026-03-09-112229.png

https://i.postimg.cc/7Zfx7npk/ying-mu-xie-qu-hua-mian-2026-03-09-112242.png

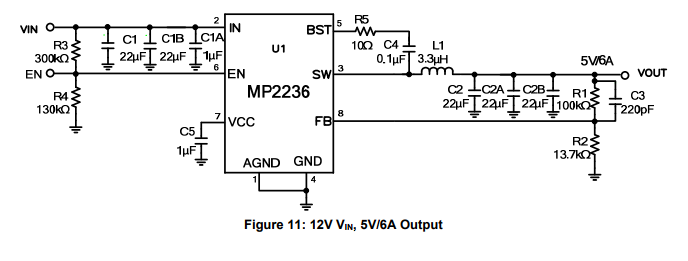

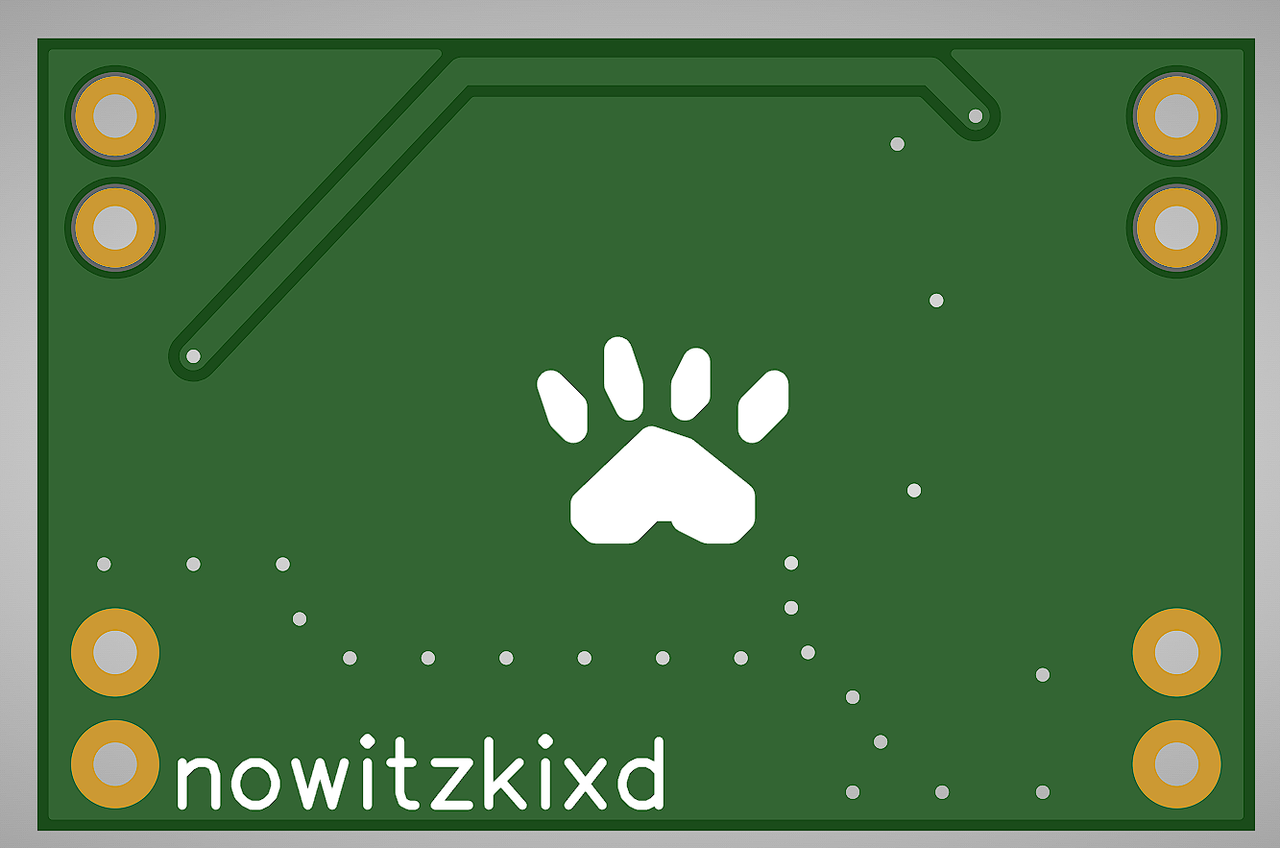

這是我之前隨手畫的DC-DC 這是基於MP2236的DC-DC https://i.postimg.cc/j2519Z6d/ying-mu-xie-qu-hua-mian-2026-03-09-112522.png

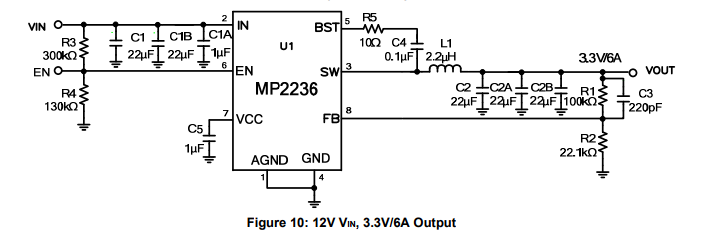

5V輸出的電路圖 https://i.postimg.cc/Vky7BYhg/ying-mu-xie-qu-hua-mian-2026-03-09-112656.png

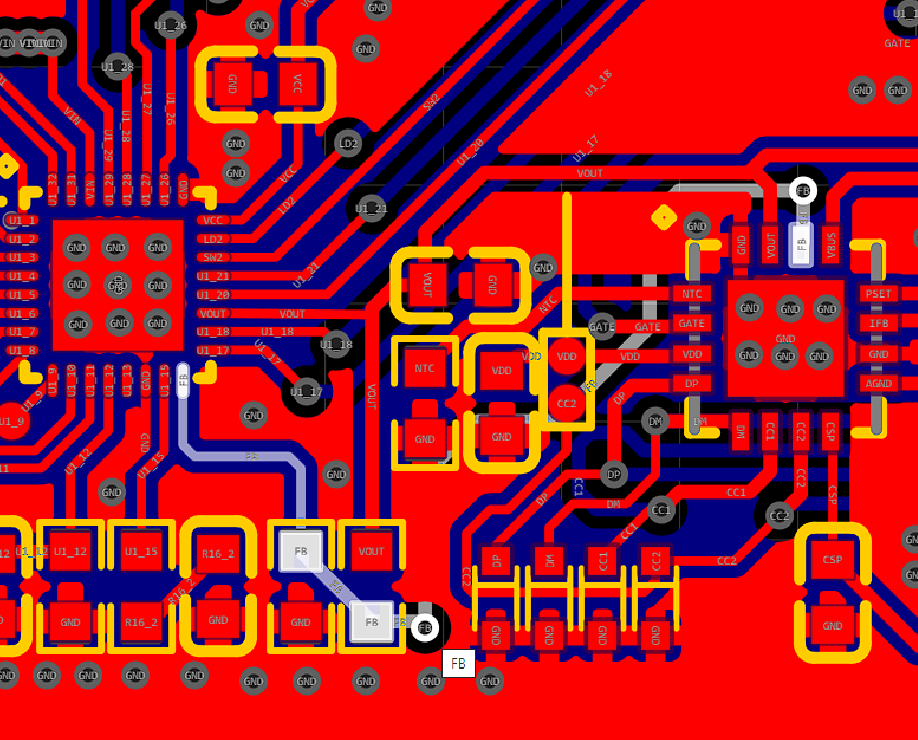

3.3V輸出的電路圖可以看到因為輸出電壓的不同有時候需要對其電感或前饋電容的選值做出變化用以優化而協議IC的原理輸出電壓的變化就是在FB那個電壓偵測的迴路中塞入一個控制僅此 https://i.postimg.cc/x81dZDFy/ying-mu-xie-qu-hua-mian-2026-03-09-113447.png

這是用SC8701QDER(DC-DC IC)+SW2303(協議IC)的方案其中FB回授線的狀況但這種方式就會變成說有點像是硬套就周邊一樣的元件卻要應付不同的電壓有點像是一位老師教底下30位學生那肯定有的學生成績好有的學生成績差因為不是每位學生都適合這位老師教學的方式所以協議類的對於一些需要急抽功率或是對紋波有比較大要求的設備調教上都會有硬體上較難克服的問題兩種頭的分別大概就是專才與全才的選擇即使TYPE-C未來能支援更多電壓本質上就與DC頭的需求完全不同 (包括接口的耐流程度抗拉扯力等等) 基本上不太可能完全取代的以上謝謝大家 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 114.47.140.53 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1773029345.A.072.html ※ 編輯: nowitzkixd (114.47.140.53 臺灣), 03/09/2026 12:10:32
