[問題] 在 \caption 內畫線段

看板LaTeX (論文排版)作者 (～烤焦麵包～)時間14年前 (2011/06/01 15:04), 編輯推噓0(0推 0噓 1→)
留言1則, 1人參與, 最新討論串1/1

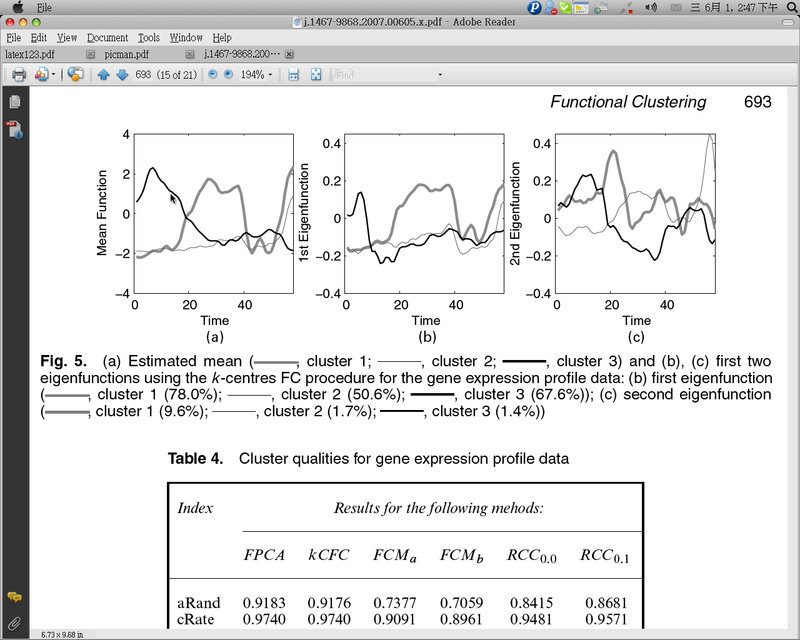

http://images.plurk.com/6c12e2f8793dc0cbec7e6c1597e1e8de.jpg
上面這張圖在 Fig 5. 的 \caption 內畫了 cluster 1, 2, 3 這幾條線。 我試過在 \caption 內用 \picture 環境去畫圖，但 \caption 內是不能用 \picture 環境的。 我想請問這幾條線是怎麼畫出來的？ 謝謝。 -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 140.109.72.132
→
06/01 17:49, , 1F
\rule[升高]{寬}{粗} ex: \rule[1ex]{1cm}{3pt}
06/01 17:49, 1F
