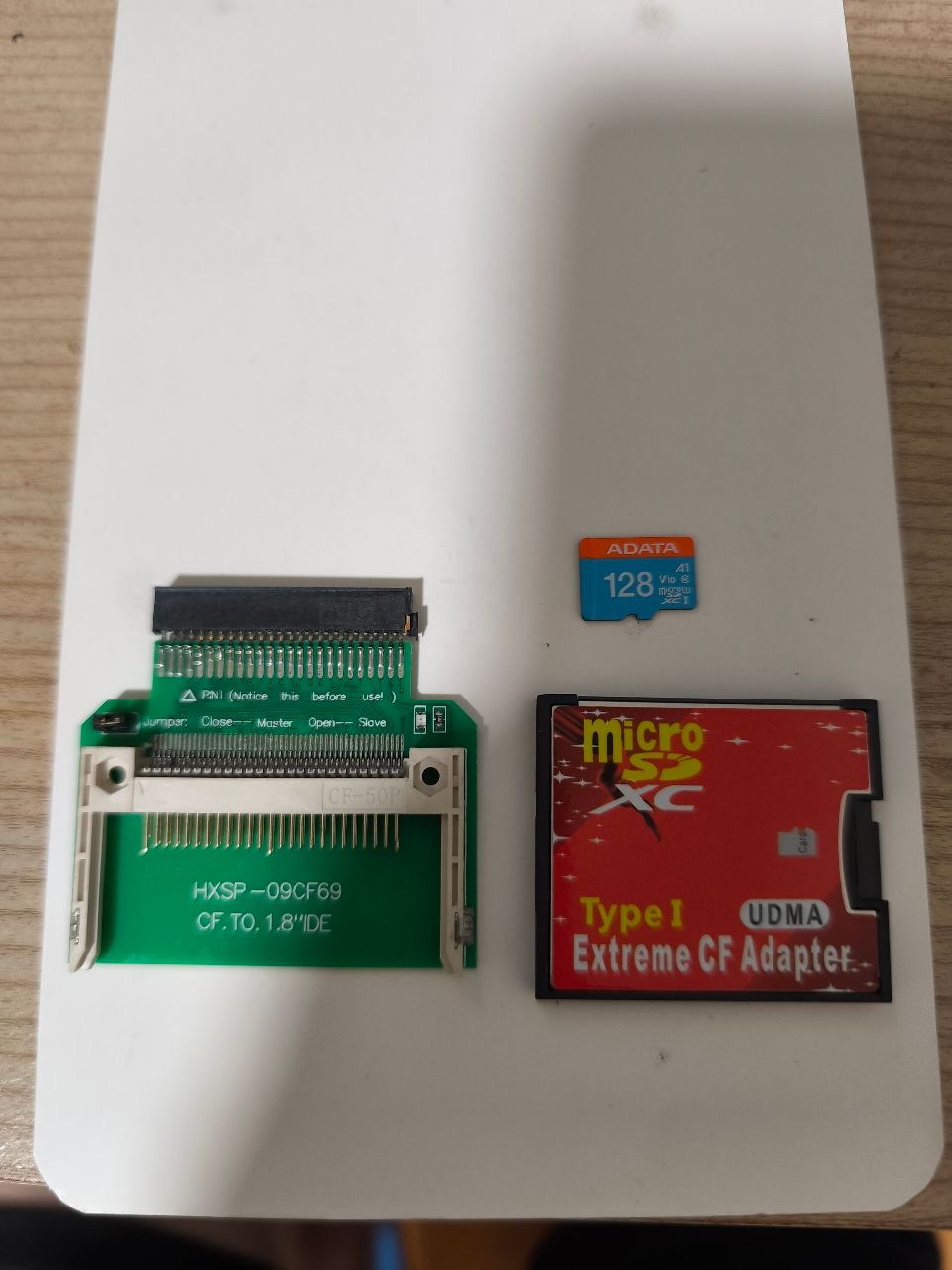

接續上一篇把 iriver H120 的螢幕和 2200mAh 電池搞定後，這一篇來聊聊把這台骨董機器的1.8吋硬碟移除，改成透過轉接卡用SD卡當儲存。需要準備以下3樣物品 https://i.mopix.cc/NWzN6j.jpg

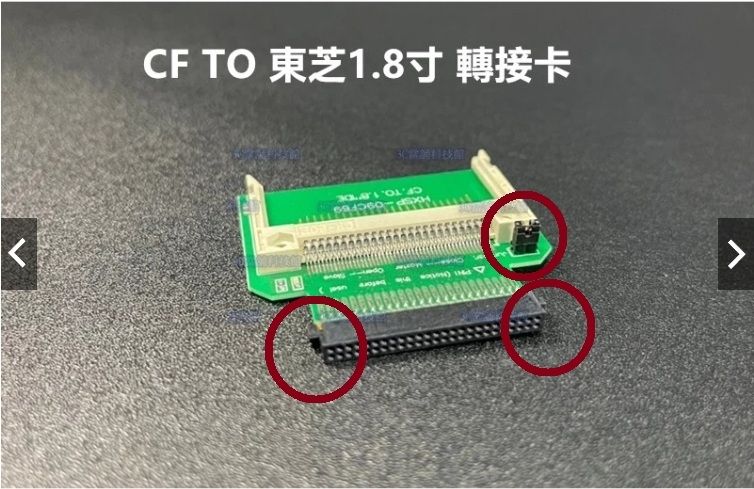

1. 綠色 1.8 吋 50-pin 轉 CF 轉接板 (Jumper 務必插上設為 Master) 2. 紅色 Extreme MicroSD 轉 CF 卡套 (Type I 薄款 3.3mm，厚度才不會頂到殼) 3. SD卡，我用的是威剛 ADATA 128GB MicroSD 卡首先需要注意的是綠色 1.8 吋 50-pin 轉 CF 轉接板 https://i.mopix.cc/kIe9Lq.jpg

這張卡有兩個地方需要修剪，黑色插槽的兩邊需要稍微修平，跟跳線的針腳要剪短 https://i.mopix.cc/LfKrMs.jpg

剪到比白色塑膠低一點點即可，我沒有斜口鉗，本來要用剪刀但剪不動，後來看到指甲刀就拿來試試看，沒想到用指甲刀意外的好剪 https://i.mopix.cc/jFNC01.jpg

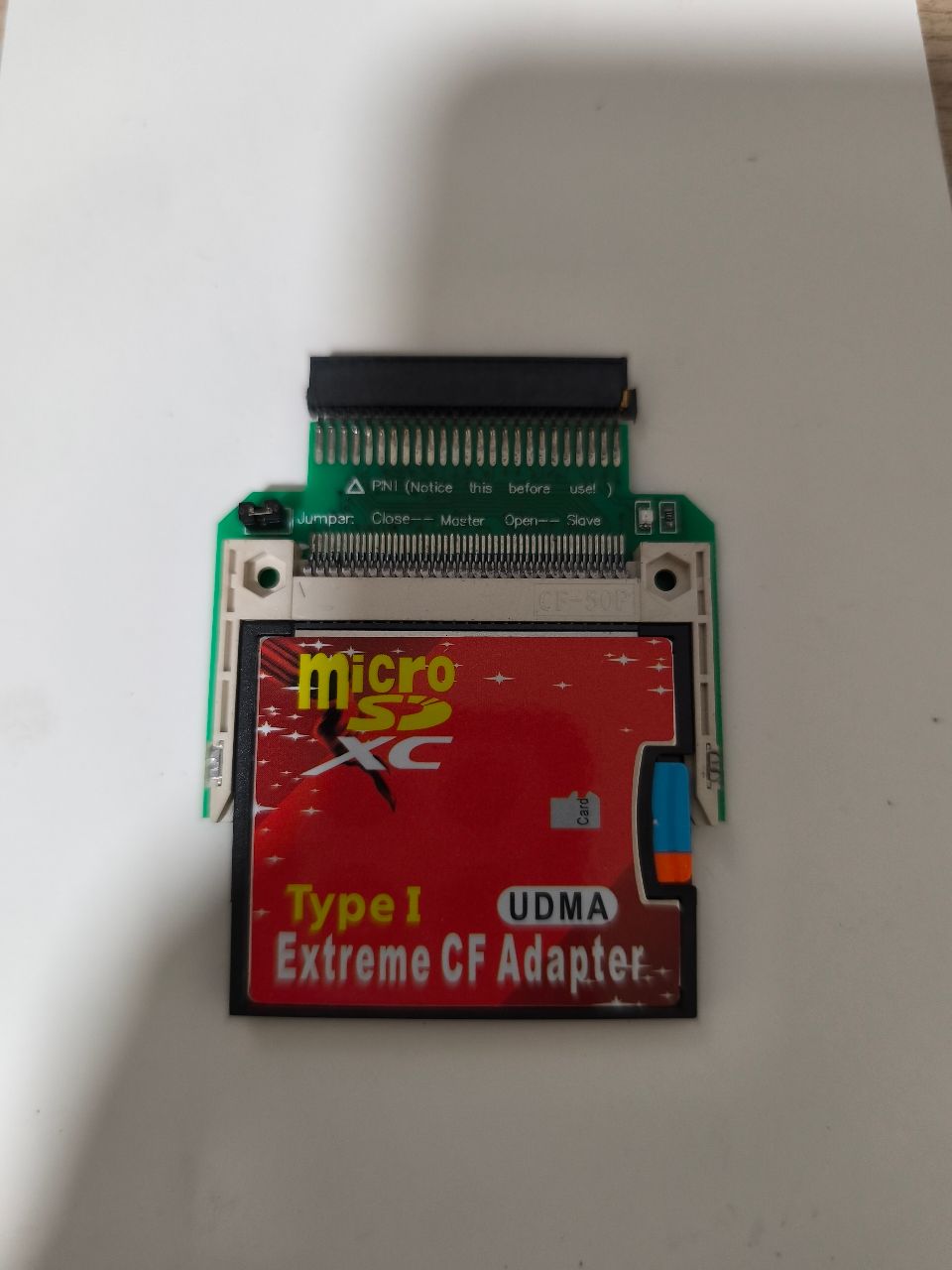

插上跳線帽要比白色的塑膠低一點點，組裝時才不會頂到電池 SD卡必需要使用MBR 磁區與 FAT32 格式，ROCKBOX才讀的到，若用 Windows 內建格式化，超過 32GB 會強制變成 exFAT，Rockbox 會讀不到，由於我的SD卡不是FAT32的格式，所以我先把SD卡的磁區刪除，然後用Windows的磁碟管理新增磁區，新增的磁區會是MBR磁區，然後再用FAT32format來把SD卡格式化成FAT32 格式化好先把檔案傳進去就可以組裝起來了 https://i.mopix.cc/zvGzWy.jpg

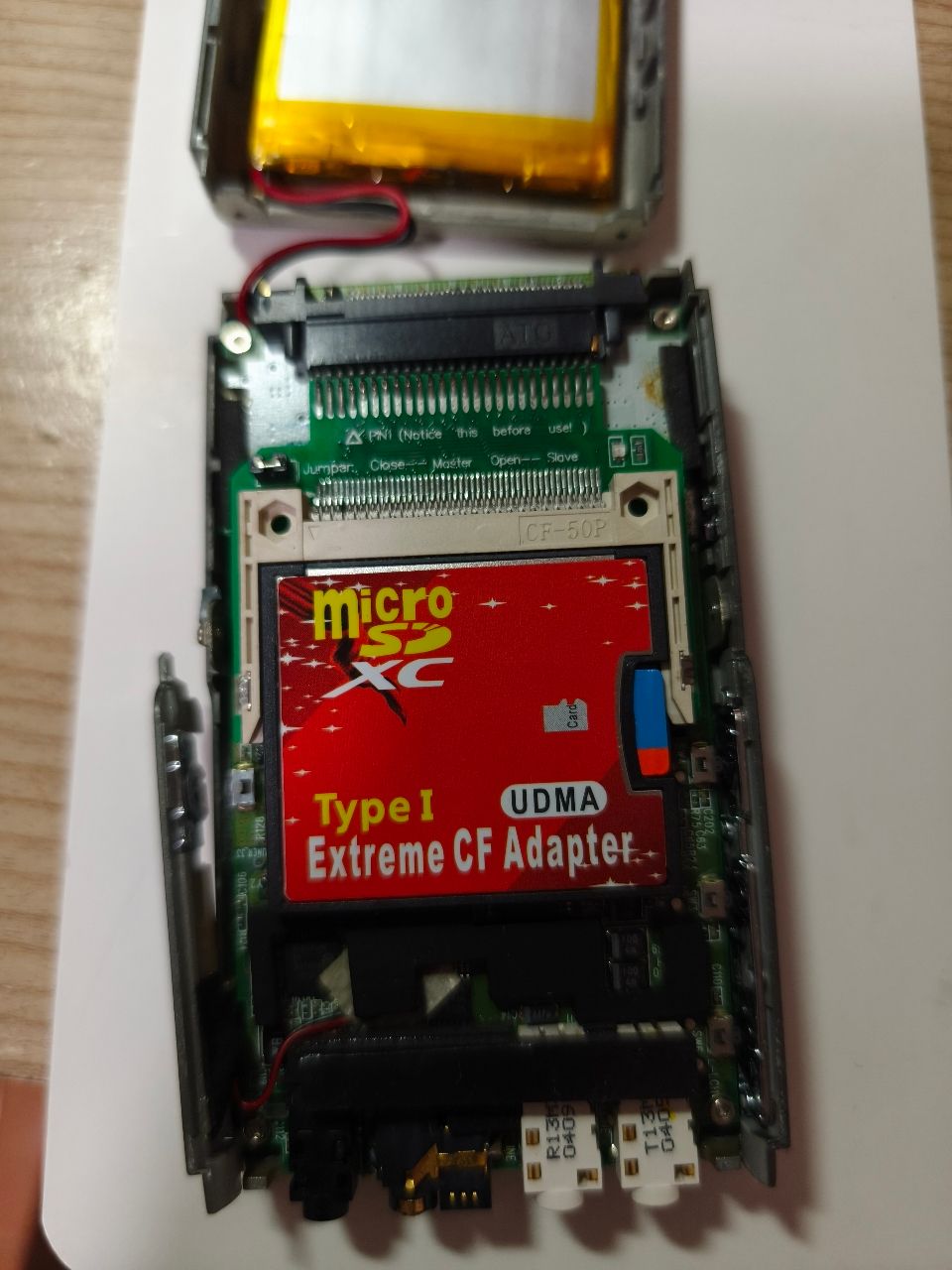

https://i.mopix.cc/7qQGV3.jpg

組裝上機後，由於這台老機當年就刷過 Rockbox Bootloader（引導程序），它開機時會直接去記憶卡根目錄抓取核心檔案。剛剛在格式化完成後就先把舊硬碟裡的 .rockbox 資料夾直接複製到記憶卡根目錄，一開機，久違的畫面完美重現！開機跟切換歌曲的速度也比原本的硬碟快很多又省電 https://i.mopix.cc/XxT4Zi.jpg

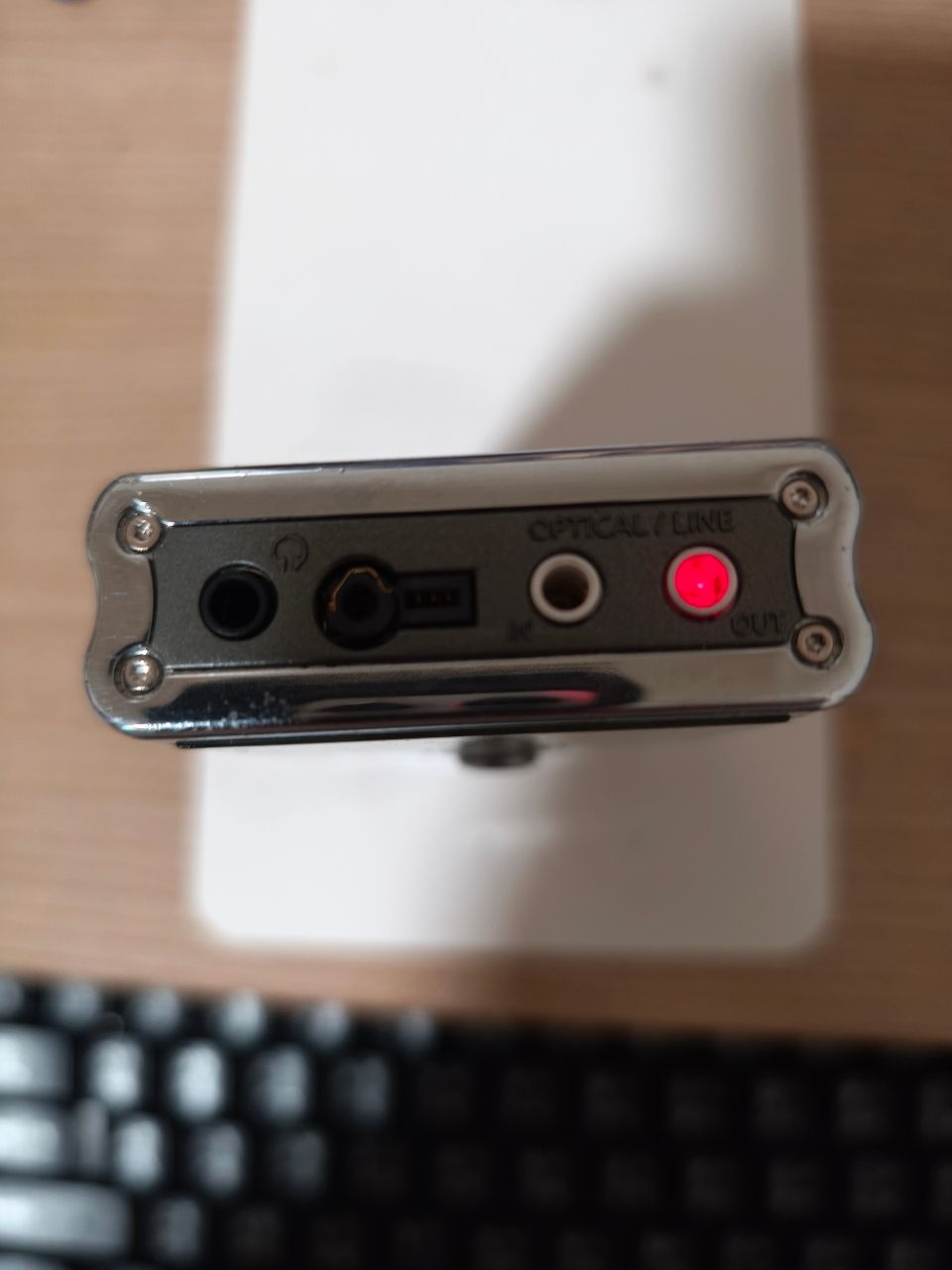

換了偏光膜跟2200mAh電池加上SD卡極度省電的特性，這台機器就算是滿血復活了。結語：老兵不老現在許多新燒友可能很難想像，當年的隨身聽居然有內建光纖輸入與光纖輸出，可繞過內建 DAC，直出無損數位訊號給外接解碼耳擴，透過 Rockbox 的開源解碼實力與光纖輸出，它在今天我想依然是一台聲音純淨、表現稱職的隨身轉盤，這也是我想為這台做修復的原因。 https://i.mopix.cc/7DqNNT.jpg
