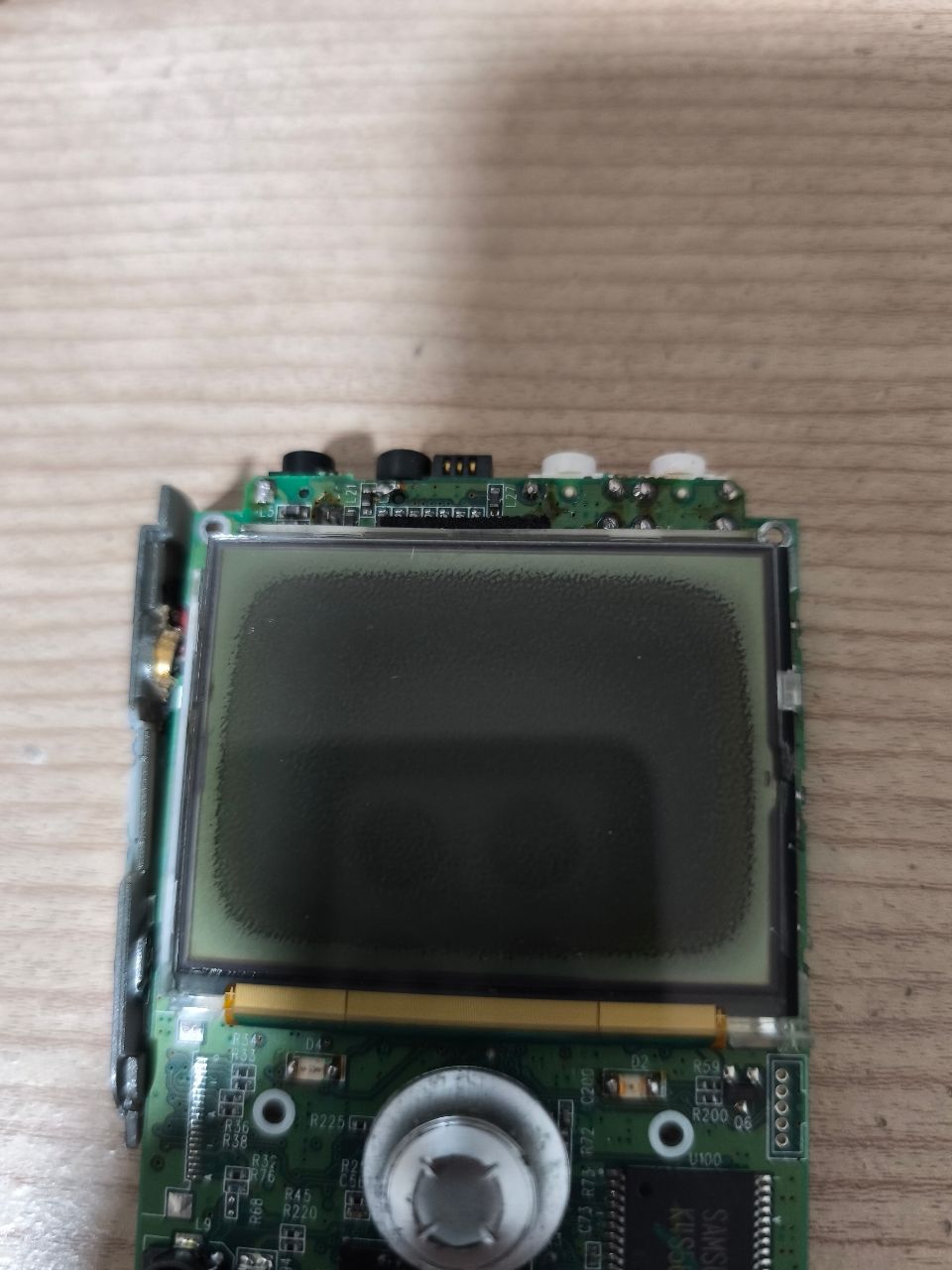

各位發燒友前輩好最近在整理抽屜時，翻出了這台曾經陪伴我許久、年代久遠的 iriver iHP-120。（老燒友應該知道這台後期改名為 H120，是當年的一代傳奇黑磚）。放了不知道有多沒動它，想說開機看看居然還能通電點亮！但隨之而來的是兩大慘劇： 1. 螢幕偏光膜老化變黑，開機畫面變成雪花狀的樣子。 https://i.mopix.cc/d5mGLb.jpg

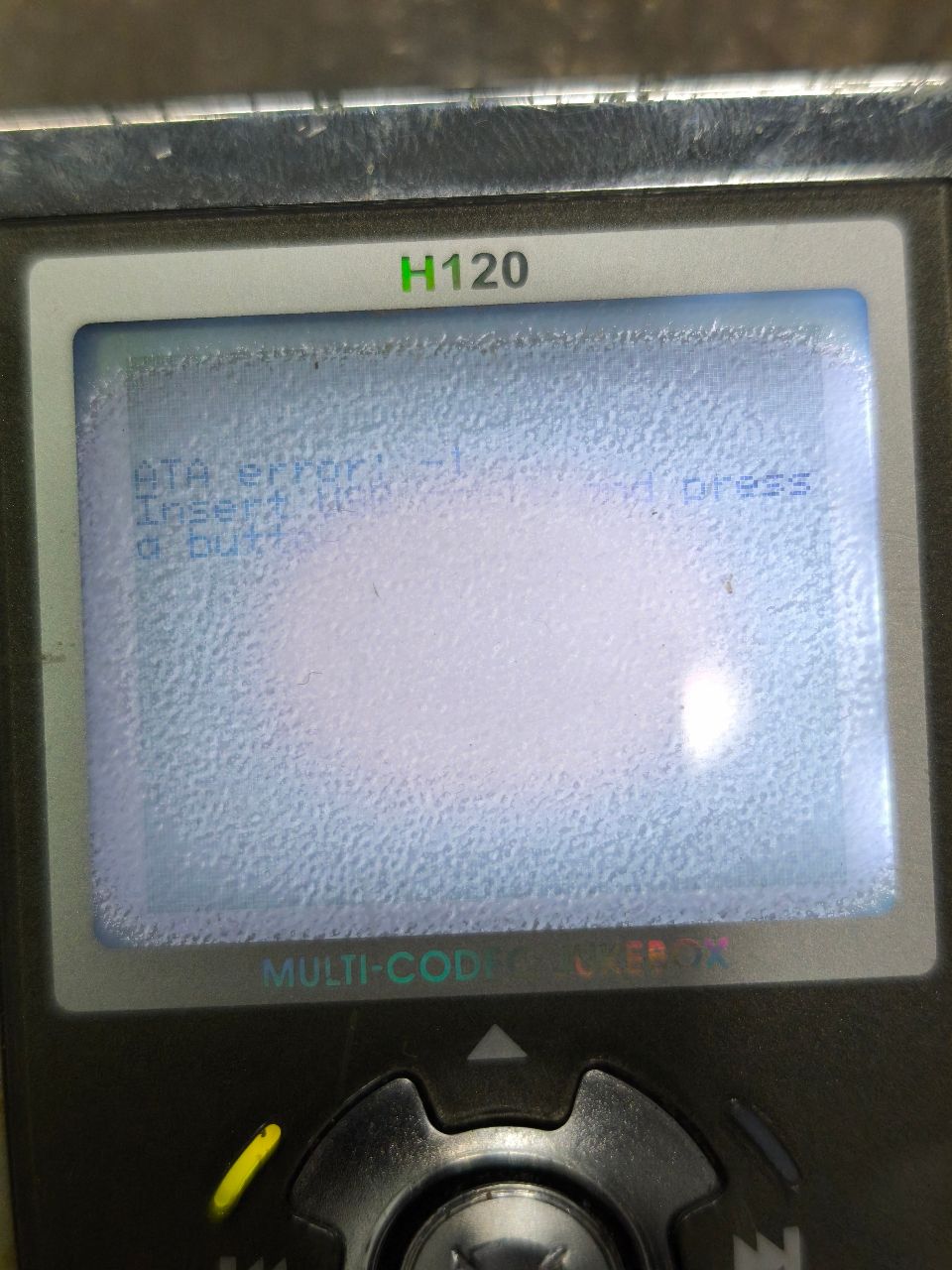

2. 畫面直接跳出卡死在 `ATA Error`，無法進入系統。 https://i.mopix.cc/PwuSX4.jpg

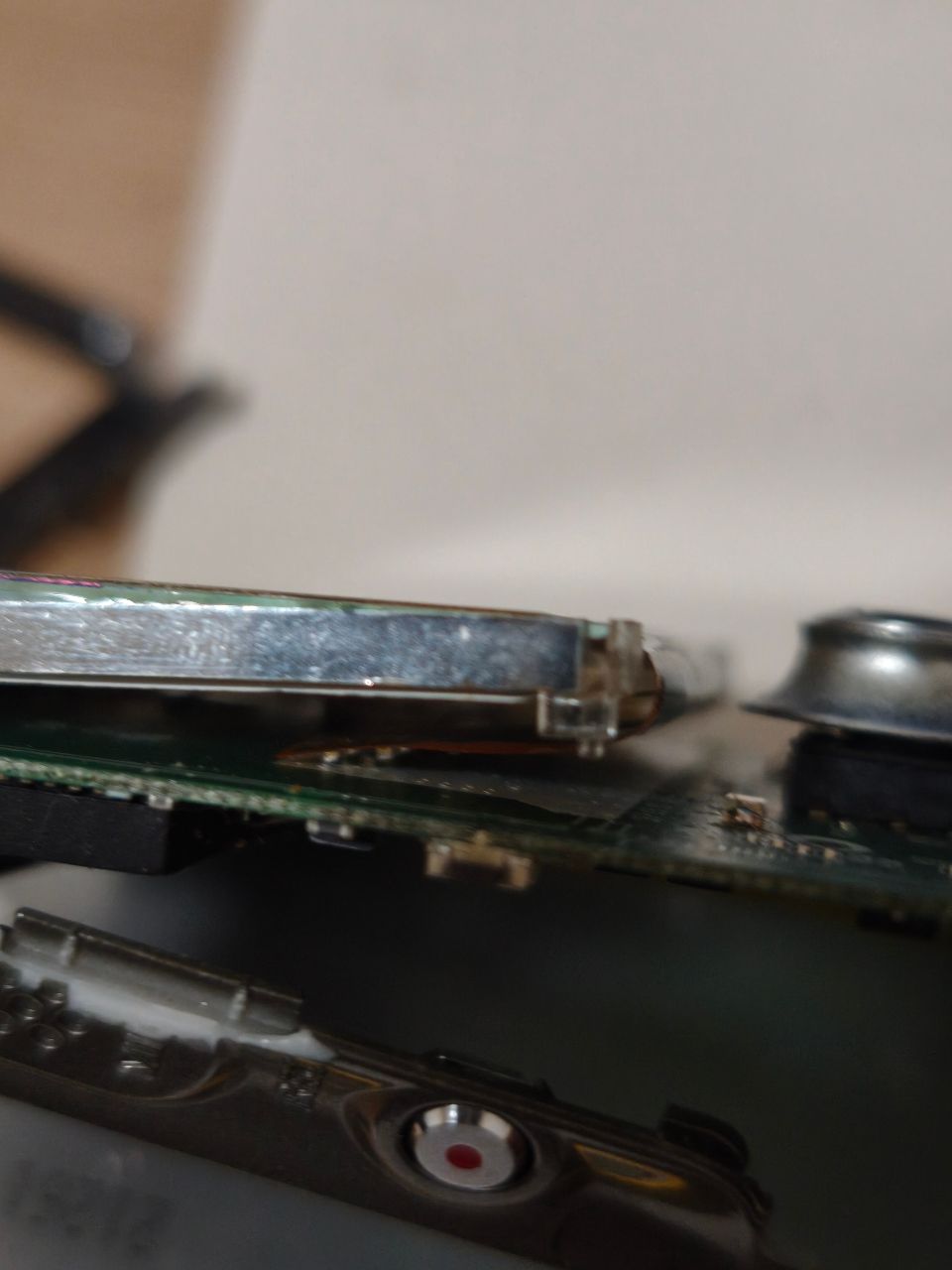

不忍心看著這台當年的光纖隨身神機變成電子垃圾，於是上網查了資料跟問了ai後決定動手來維修用 T5 星形螺絲起子拆開外殼後，看到電池已經膨脹了，膨脹的電池直接死死壓迫在 1.8 吋硬碟外殼上，這正是導致開機後出現ATA Error的原因，拆開外殼後就可以正常進入系統了，既然機器沒壞那就透過網拍買材料回來進行維修從蝦皮買了以下的材料進行維修 1.偏光膜(一定要買Lcd 有背光螢幕用的下偏光銀底片) 2.CF TO 東芝1.8寸轉接卡 3.micro SD 轉 CF 轉接卡 4.電池型號是DA2WB18D2(我只有在露天有找到) sd卡我已經有了就沒買換膜的過程，這台的螢幕排插在背光版的下面，然後背光板有焊錫，所以沒法把螢幕拆下來換膜 https://i.mopix.cc/CeNuVi.jpg

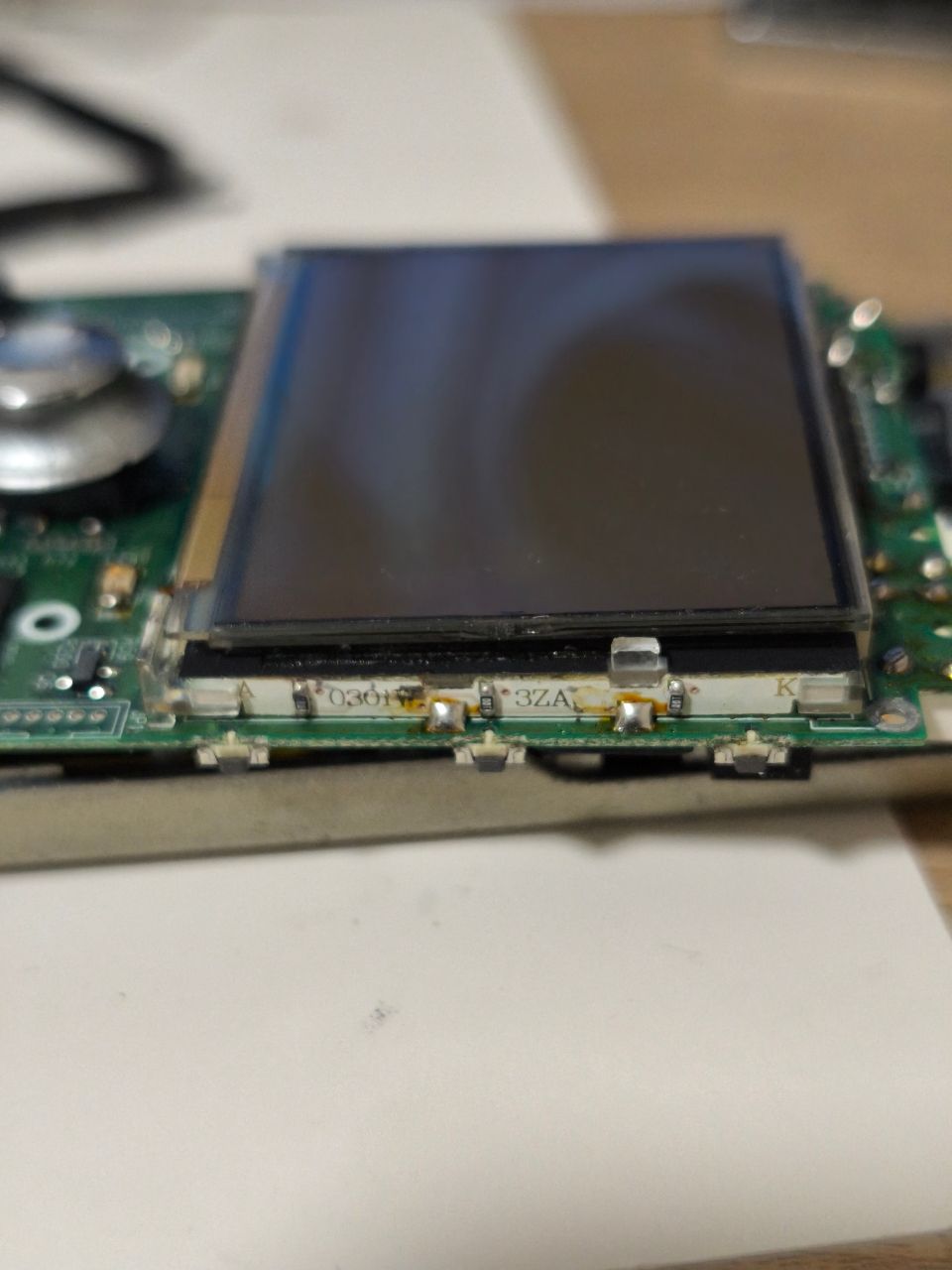

https://i.mopix.cc/rAz2Tn.jpg

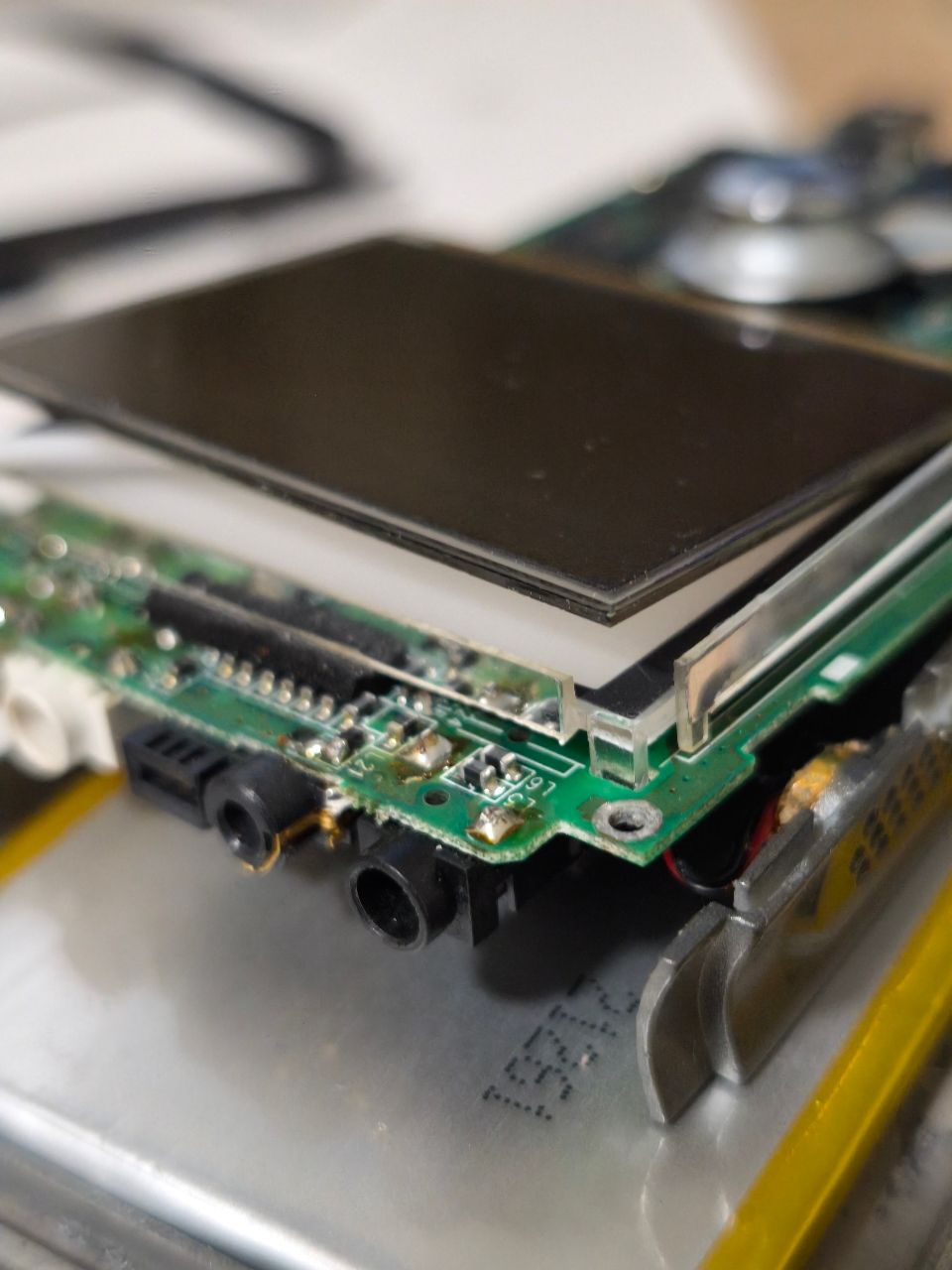

我不想動焊錫，幸好從上面可以把螢幕翻開 https://i.mopix.cc/zDuAzY.jpg

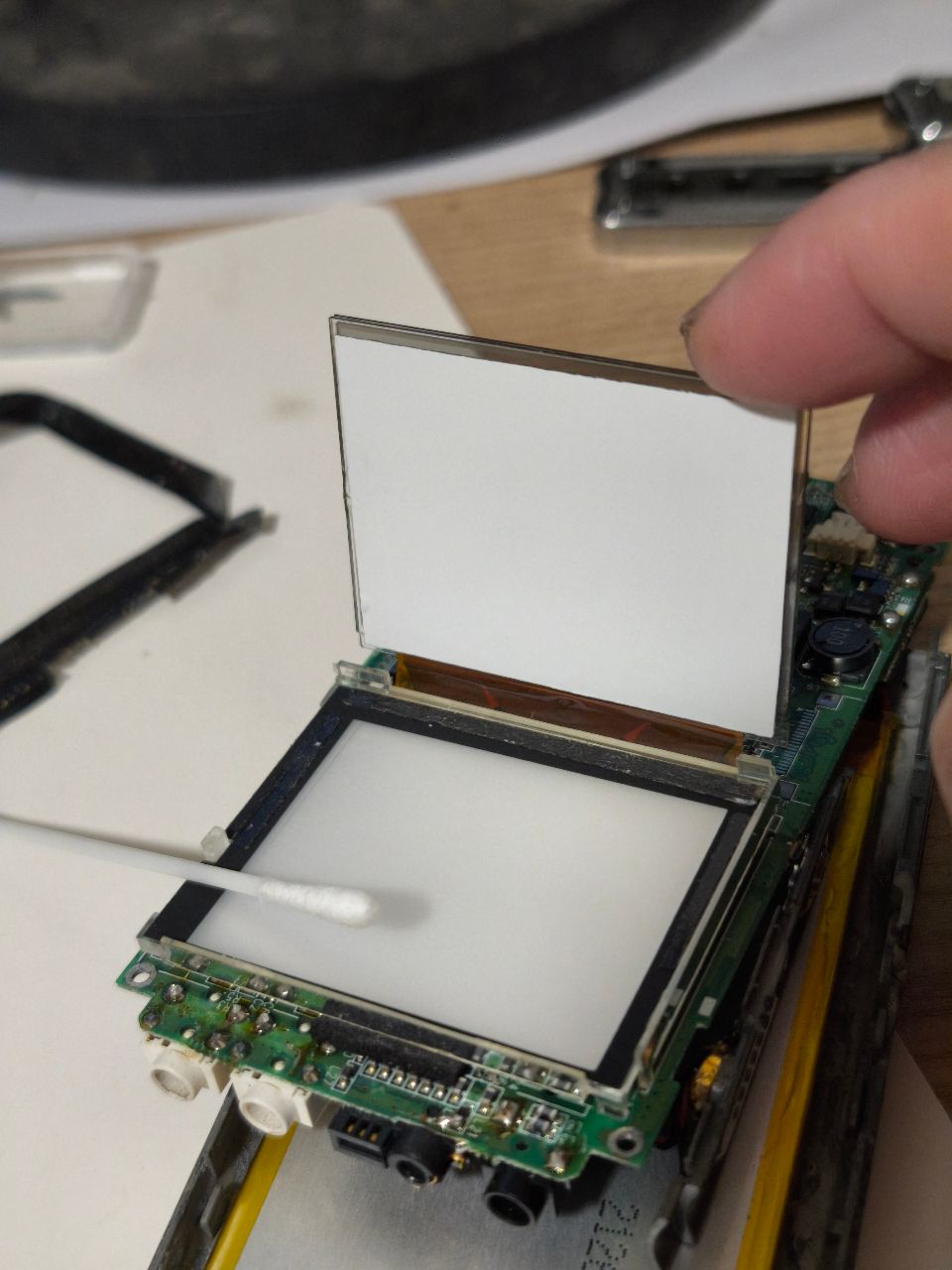

翻開後就可以把舊的膜撕掉換新的 https://i.mopix.cc/ffIhzw.jpg

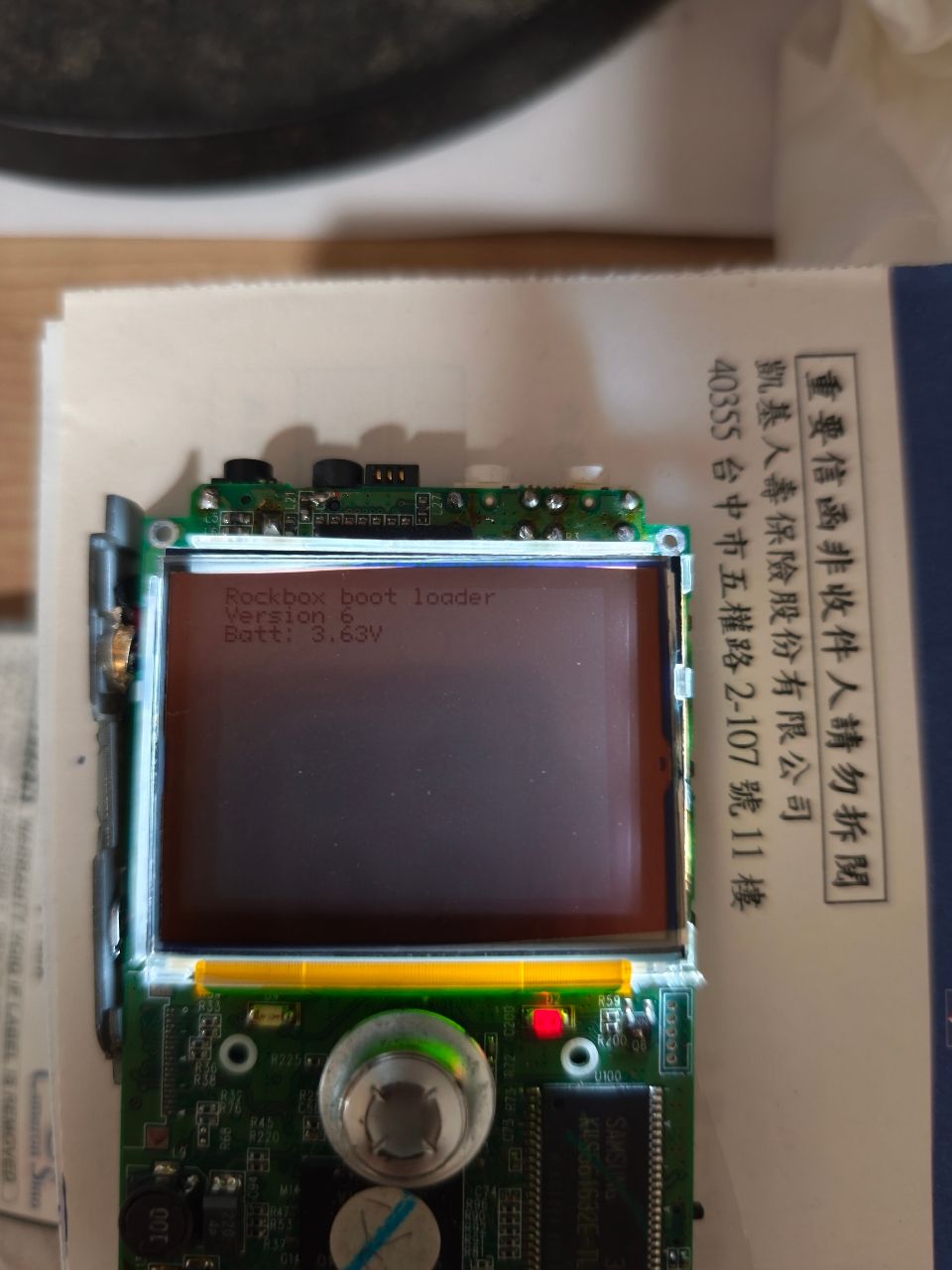

我一開始不知道要買有背光銀幕用的膜，買到計算機那種沒背光螢幕的膜，換好後螢幕雖然看的到字但很暗 https://i.mopix.cc/uoE8vg.jpg

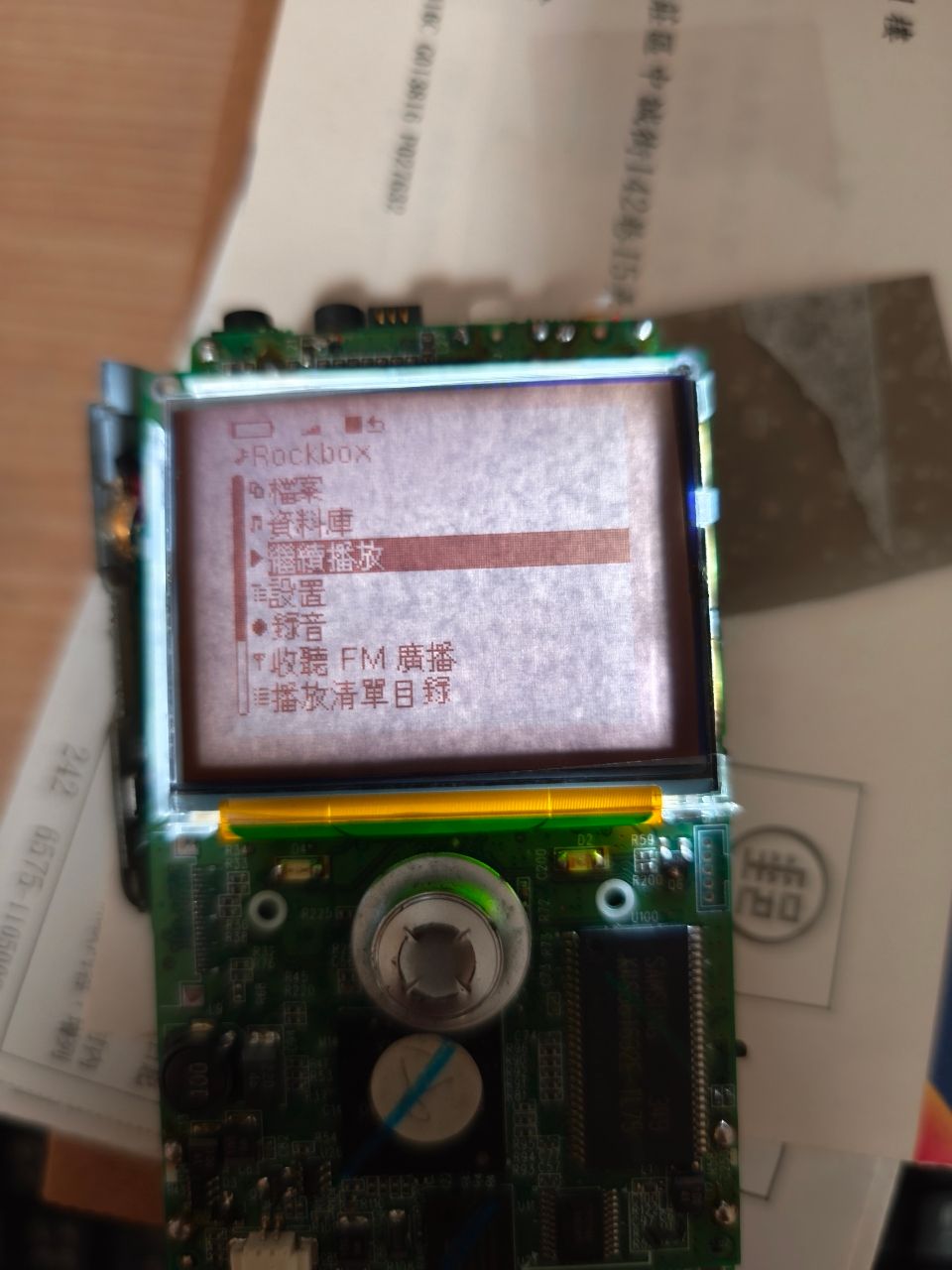

把底部的銀底片撕掉換白紙感覺有好一點，但跟原廠的比還是差很多 https://i.mopix.cc/6mgIgc.jpg

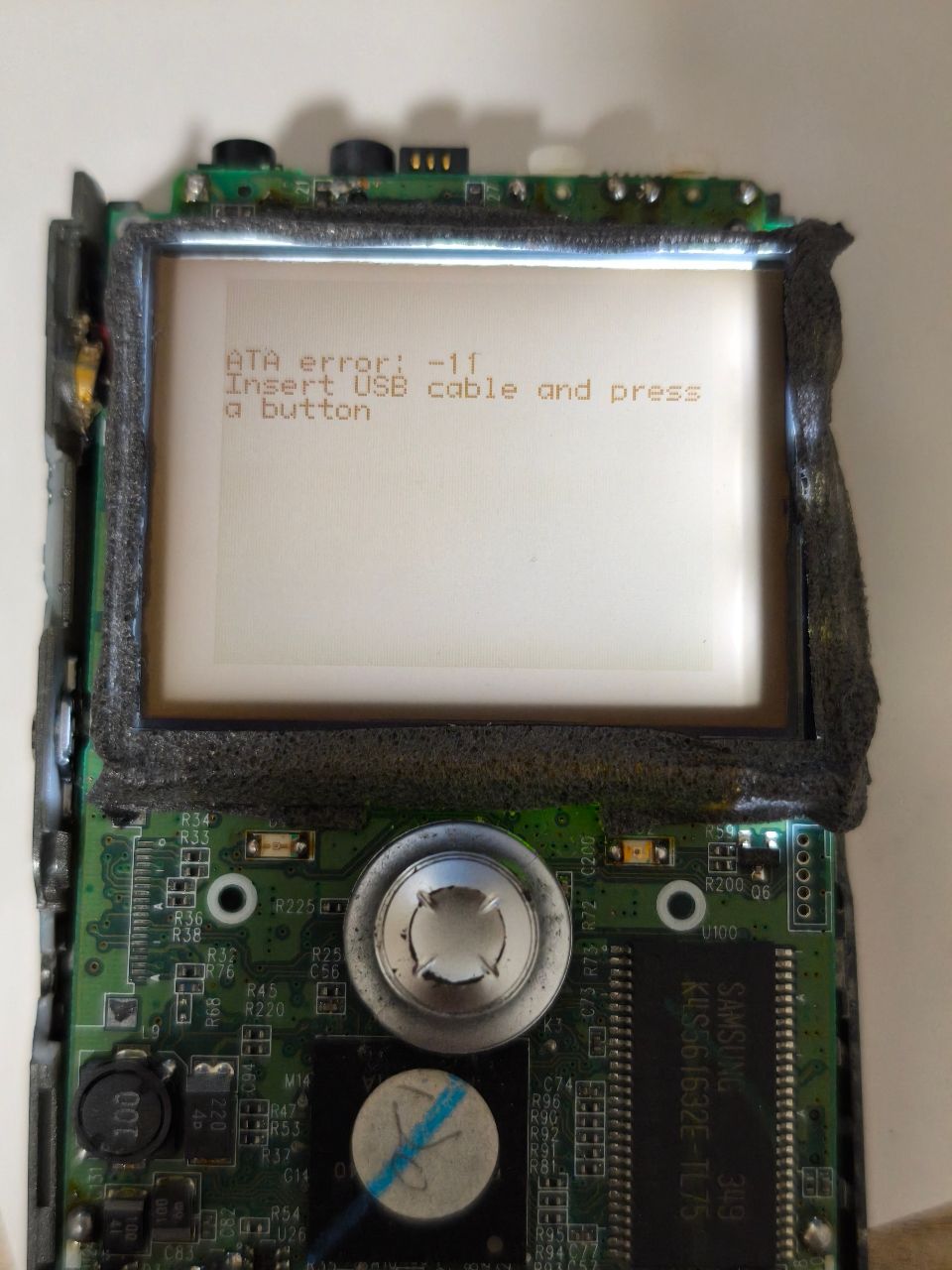

於是決定重買，這次重買了Lcd 有背光螢幕用的下偏光銀底片，換上正確的膜之後效果就相當的好 https://i.mopix.cc/9RRf6q.jpg

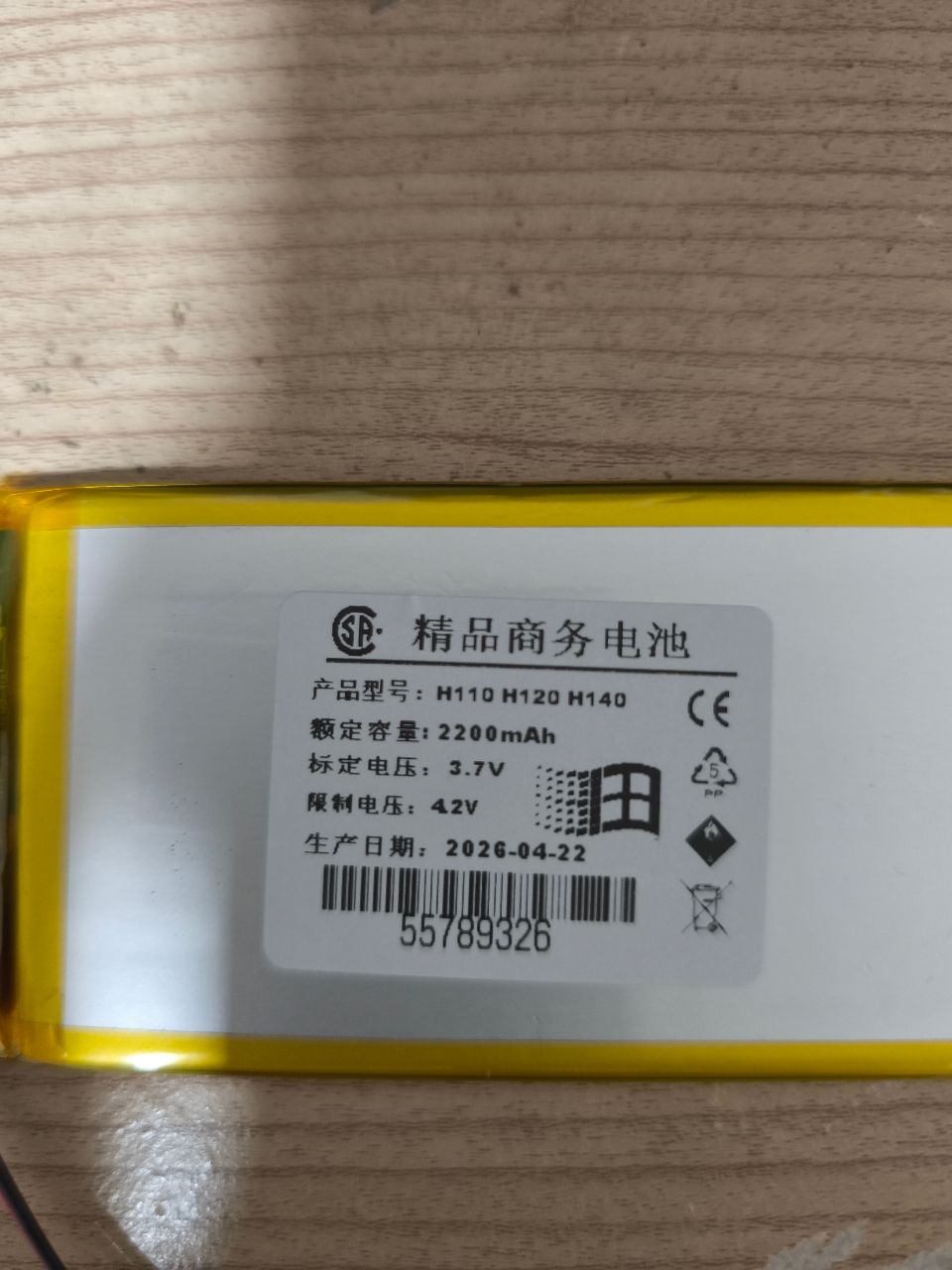

買回來的電池製造日是2026-04-22，相當的新鮮不錯 https://i.mopix.cc/idnKaY.jpg

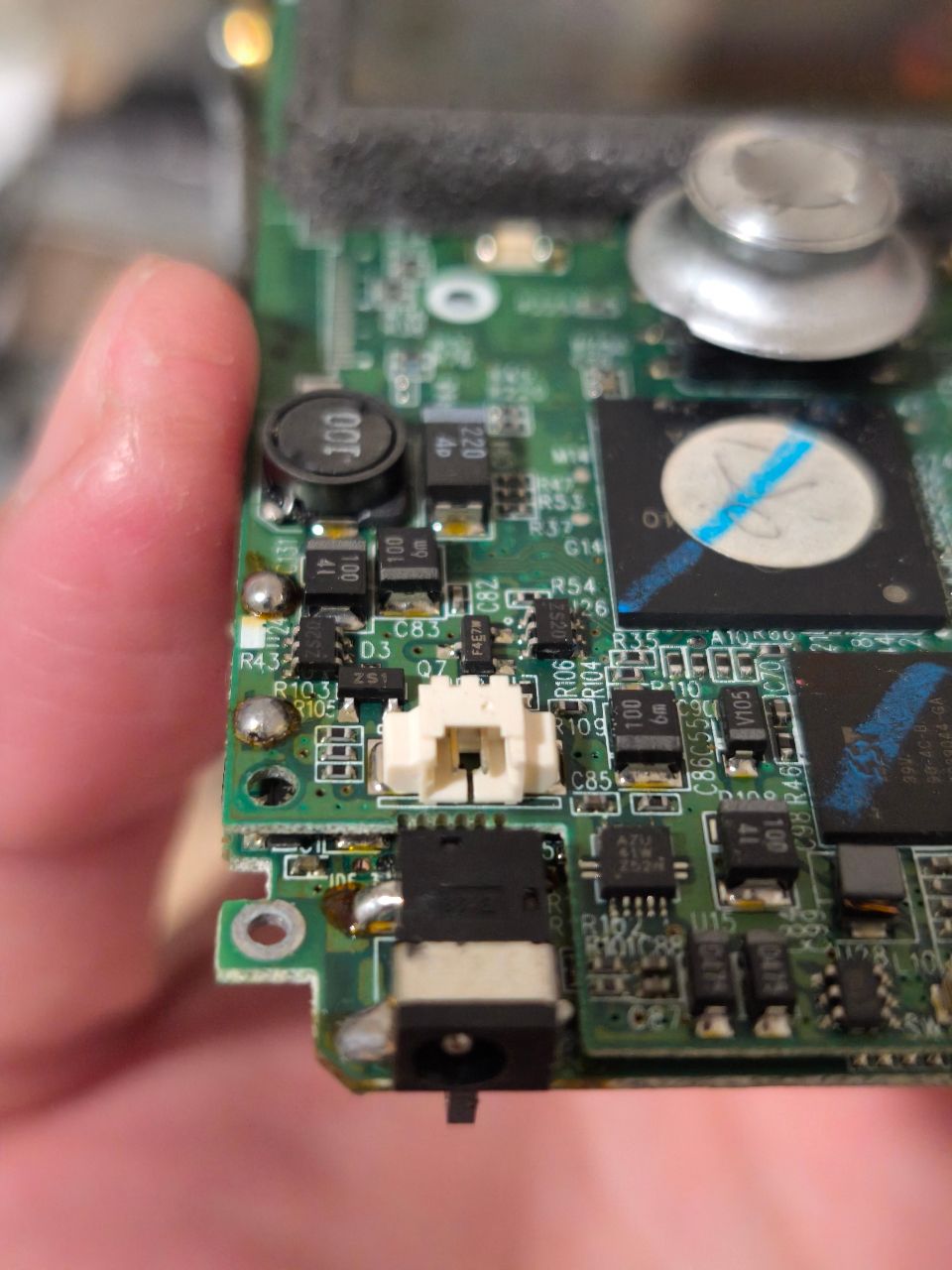

電池的插槽，空間小不是很容易拔插要慢慢用 https://i.mopix.cc/ldDyDg.jpg

我想應該很多有這台的朋友都有換過電池，換電池就不贅述了，反正就照著原本的插回去而已在維修的過程裡，最折磨人的是修復螢幕，由於螢幕拿不下來，除非動焊錫把整個螢幕連同背光一起拿下來，所以要很小心，不要把螢幕排插弄斷，弄斷就螢幕就真的gg了然後這台螢幕用的是0度的膜，我買的時候還不知道這台螢幕要用幾度的膜，所以我是0度跟45度各買一組，如果有想要自己更換的人買0度的即可現在螢幕與電力已經完美恢復健康狀態，下一篇再來跟各位分享我是如何把硬碟透過轉接卡換成sd卡，謝謝大家看完。 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 180.218.85.130 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/Headphone/M.1780500689.A.BD9.html
