[心得] Grado 頭樑改造計畫 #01 開發紀錄

看板Headphone (耳機)作者Andy89192 (安迪姆ㄟ姆ㄟ)時間4周前 (2026/05/24 21:19)推噓13(13推 0噓 2→)

留言15則, 14人參與討論串1/1

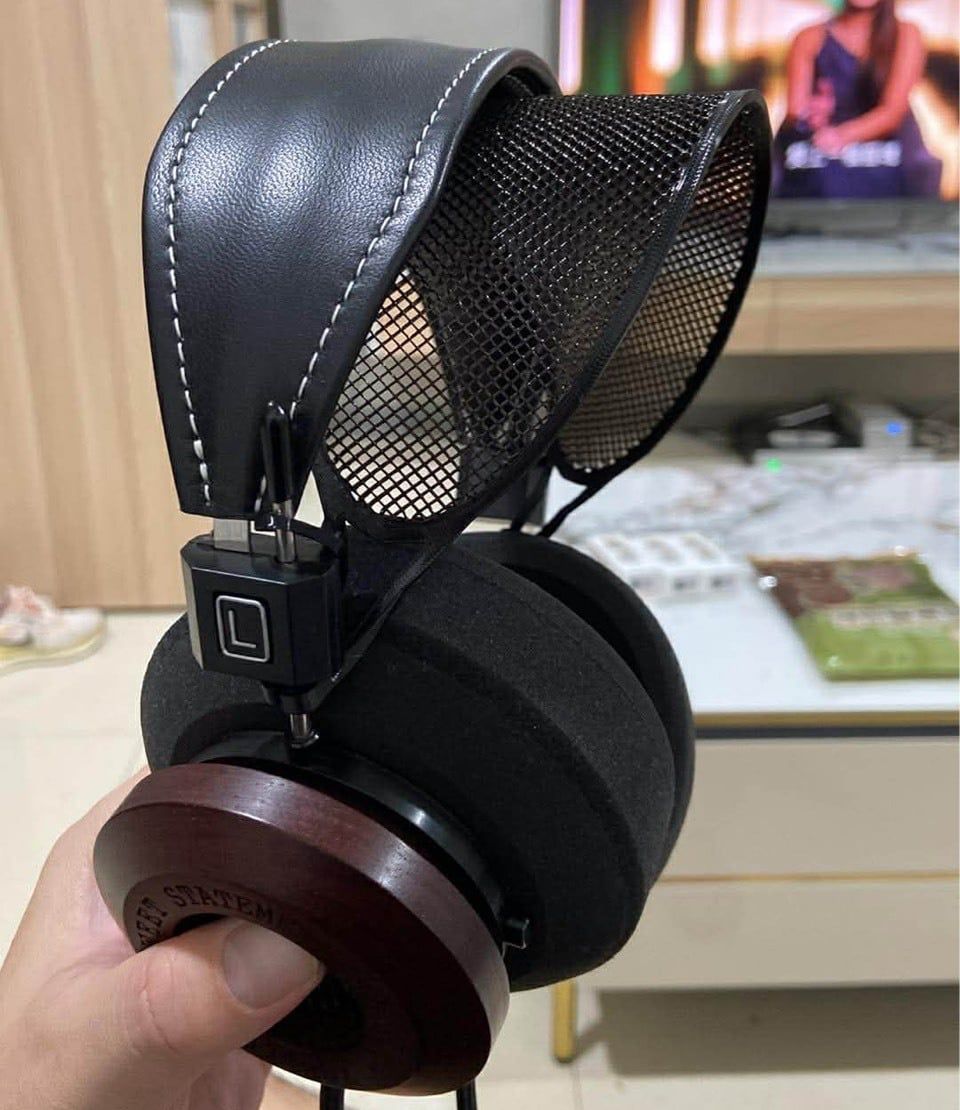

記上一次stax 009 成功開發，開另一篇來記錄一下自己在搞的 Grado 頭樑改造，這兩個月來的血淚史,目前進度卡在第二版,先寫下來當紀錄。一直覺得 Grado 配戴有兩個老問題:頭樑太硬、耳墊壓力分佈不太舒服。之前買過網友開發的套件來裝，但戴久了發現配戴軸心會慢慢歪掉,重心怪怪的。所以乾脆自己動手從頭做一套。 https://i.mopix.cc/6wo7Aj.jpg

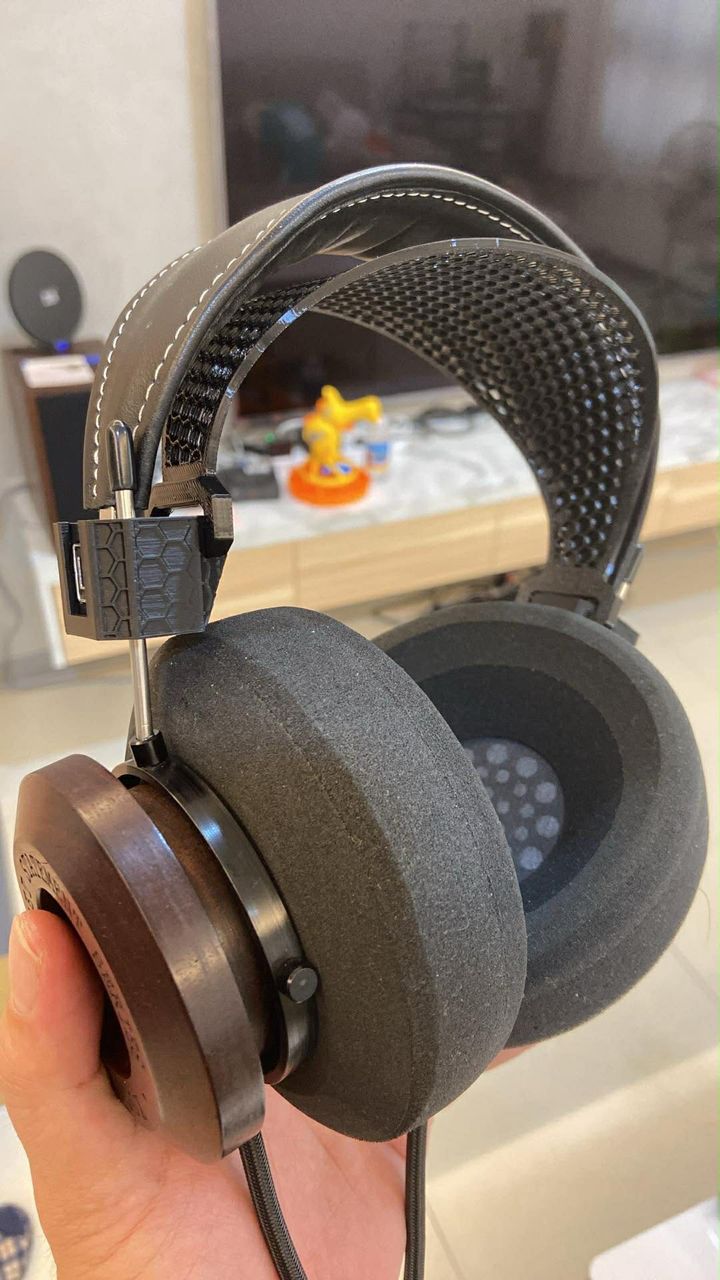

設計目標側邊做新的卡榫零件,再重建一個貼合頭型的頭樑,而且要能快拆快換,之後想換不同造型的頭樑也方便。第一版:用 GRADO 3000x 當基準 https://i.mopix.cc/fLJsuo.jpg

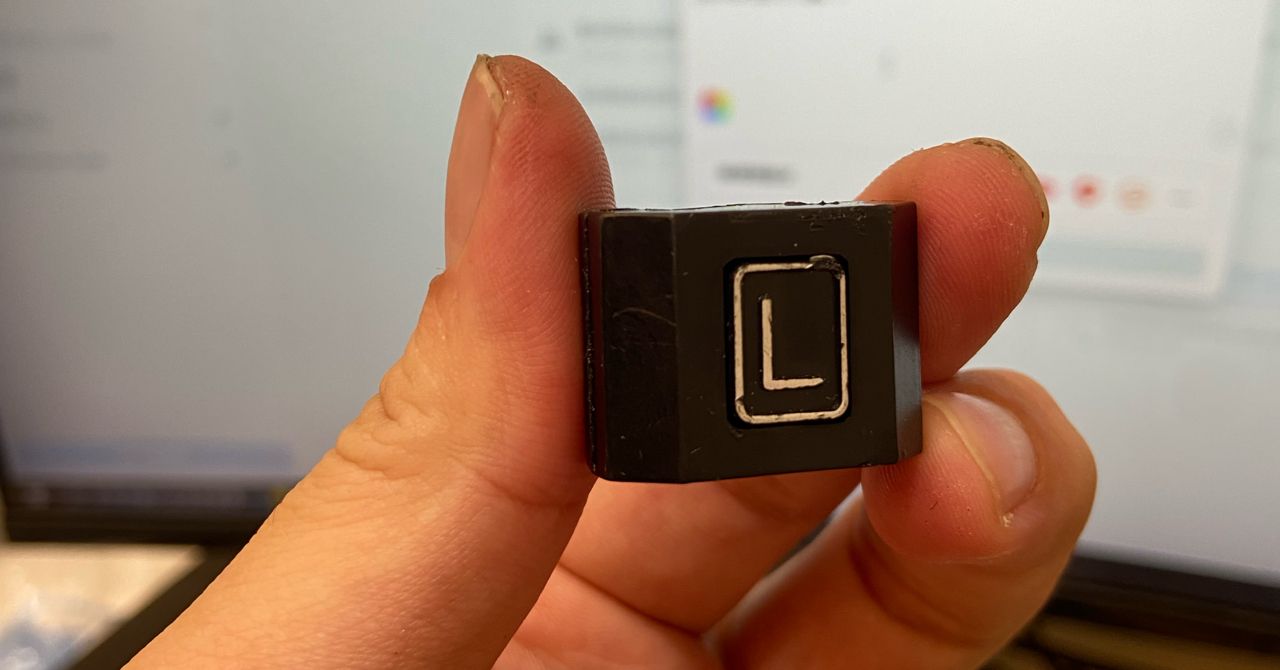

鬆緊度抓得不錯,戴起來蠻舒服的,本來想說搞定了。但這時朋友就提到「不然試試其他型號?」，想說好啊來手邊剛好有 M1e、M2e 這種小耳罩系列,一裝上去發現——卡榫公差完全不一樣。偉哉Grado https://i.mopix.cc/dZXyah.jpg

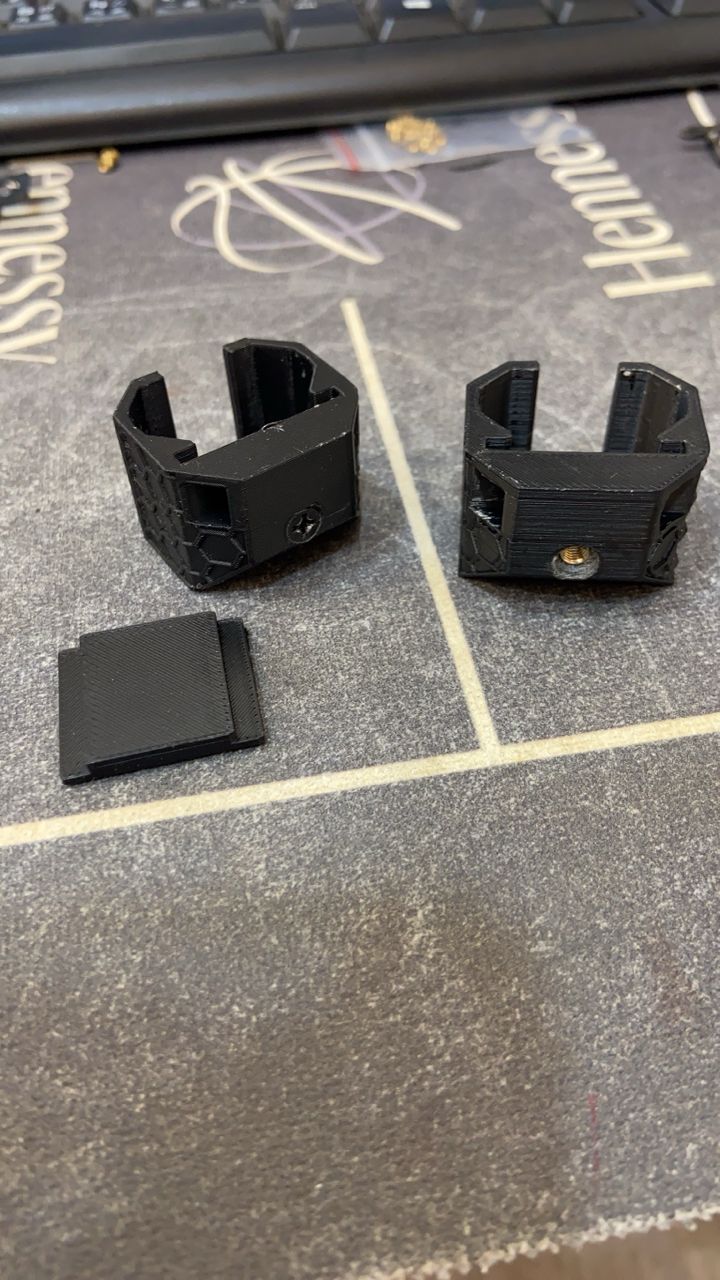

同一套設計在不同型號上鬆緊差很多,完全沒辦法通用。第二版:墊片 + 螺絲鎖固想說那就用墊片補公差、再用螺絲鎖緊不就好了? https://i.mopix.cc/tvPCHG.jpg

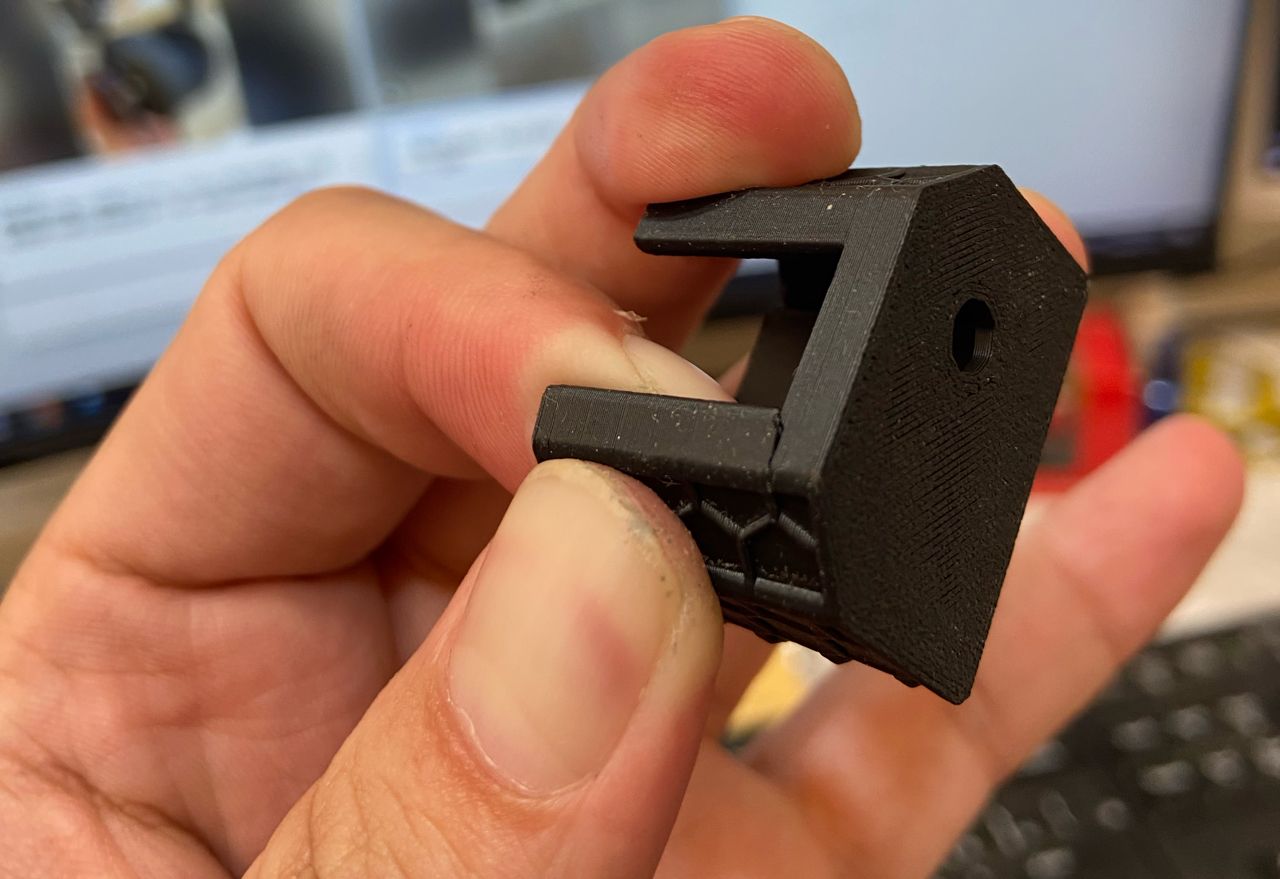

實際上: 單顆螺絲的夾持壓力不夠,墊片跟側邊卡榫之間永遠喬不到剛好的鬆緊，想鎖更緊，螺母自己先鬆掉再硬鎖直接把零件鎖裂目前結論這條路宣告失敗。單點螺絲固定的思路本身就有問題,得換方向想。 https://i.mopix.cc/0Jqf0s.jpg

下一版打算朝「面接觸 + 多點受力」或卡扣式結構去設計,之後有進度再來更新。這系列會持續記錄整個開發過程,從翻車到(希望有的)成品都會寫。 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 101.10.162.45 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/Headphone/M.1779628763.A.E64.html ※ 編輯: Andy89192 (118.168.14.6 臺灣), 05/24/2026 21:40:01
