Re: [閒聊] 可能跟ADX7000有關的幾個專利

看板Headphone (耳機)作者takase (............)時間1小時前 (2025/11/07 00:29)推噓0(0推 0噓 0→)

留言0則, 0人參與討論串2/2 (看更多)

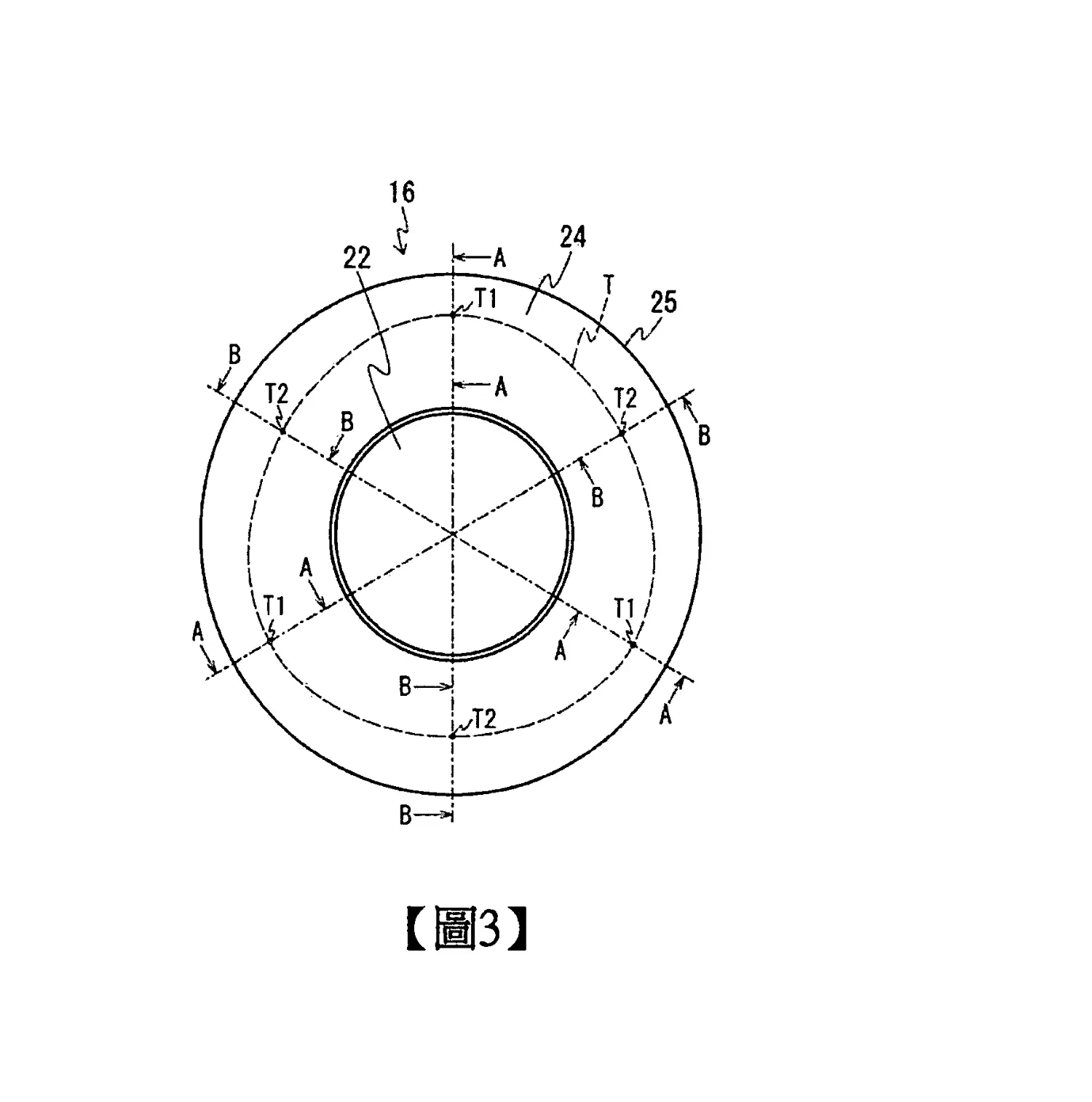

※ 引述《takase (............)》之銘言： : 5.日 AU2023318176A1 台 TW202408250A : 新型振膜拓樸 : 隨手找一下，收穫意外豐富，有時間再慢慢研究...... https://patents.google.com/patent/TW202408250A/zh?oq=TW202408250A 我一開始的問題是這樣的 ADX7000宣傳中一邊特別特別強調新開發的振膜成形模具一邊在圖解中標示出新素材振膜，偏偏又沒有更進一步的說法疑問得不到解答，就嘗試去翻翻看專利，看會不會有什麼暗示鐵三角這篇專利中主要是在講中央球頂旁邊那一圈副圓頂造型的設計耳機在播放低頻段時，是整個振膜一起如活塞一樣前後運動隨著頻段往上，到了大概2~3Khz左右，會有所謂的盆分裂現象也就是除了音圈周圍的區域還能正常動作大部分振膜都已經沒辦法維持準確的，前後一致的運動反映在頻率響應上，就是非預期的波峰和波谷如果特別針對調整中心區域和周圍區域的質量是可以做到近乎機械分音的效果，關鍵就是盡快地、平順地度過盆分裂這個過程鐵三角在專利中列舉了幾種常見手法比如 1.振膜使用高內損的材料，比如LCP或紙，然而這類材料也會導致聲波傳遞速度變慢代價是會減損暫態與速度感 2.振膜後方用阻尼材料，代價也是會減損聲音的暫態與速度感 3.振膜前方使用吸音材料，代價是會讓聲音混濁鐵三角提出的方案是重新設計副圓頂的造型把振膜劃分成數個區塊，交替使用兩種變動的曲率以打散諧振點振膜分區 https://i.meee.com.tw/zdSZ1gn.png

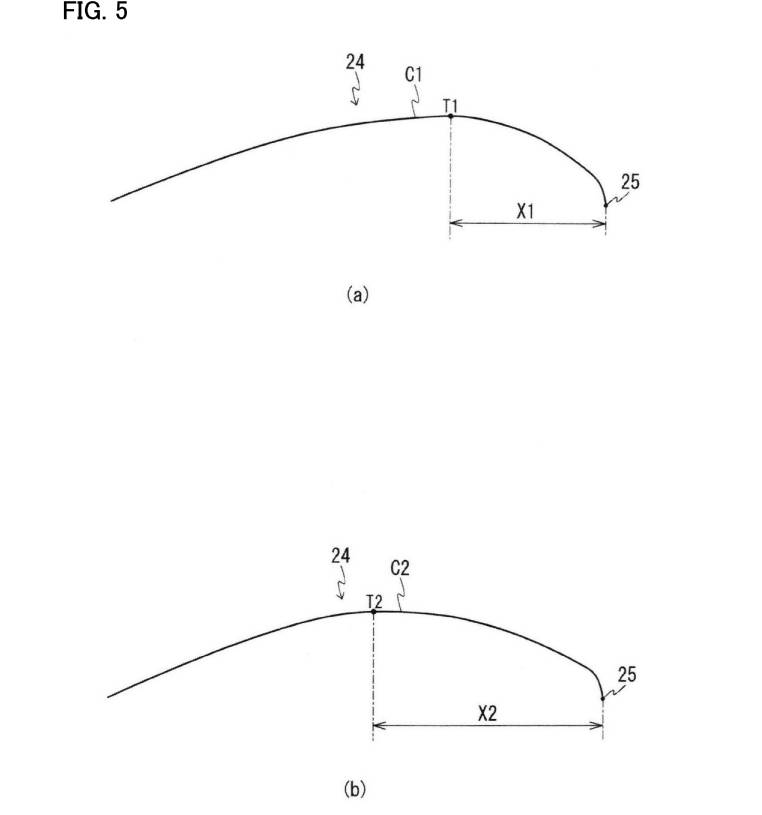

以兩種不同曲率交互組合為主 https://i.meee.com.tw/HaydFss.jpg

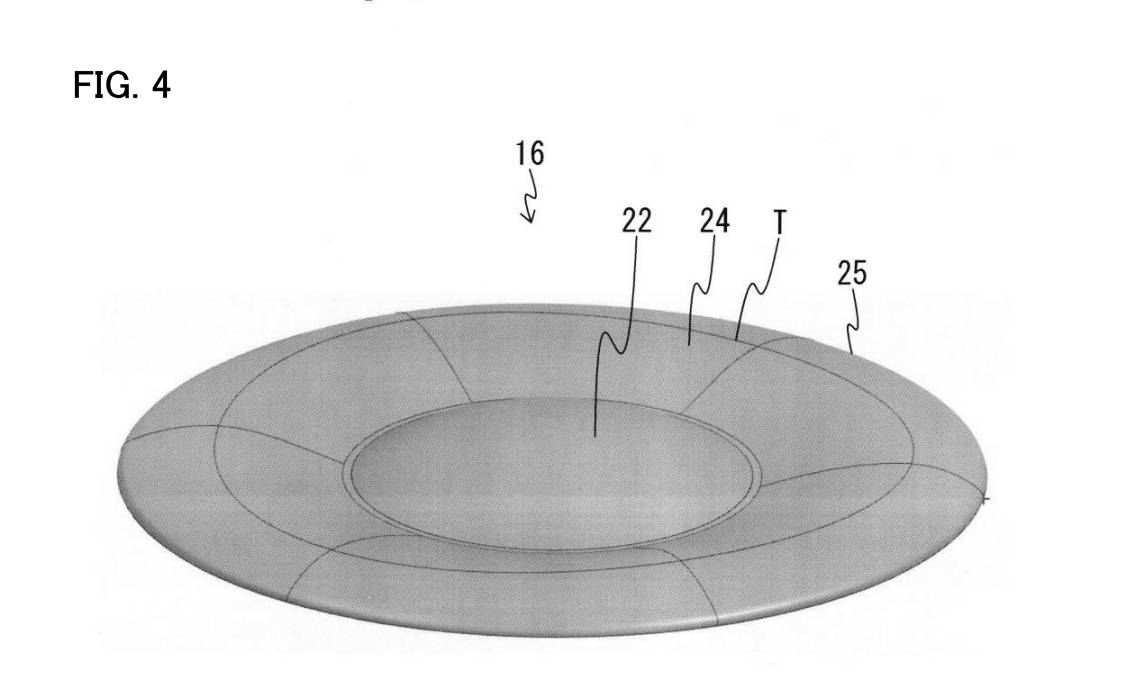

可以看出其實是有點歪斜的獨特形狀 https://i.meee.com.tw/WlFCXcm.jpg

當然這只是專利用最粗淺的解釋，實際應用情況會更複雜至少從ADX7000的廣報來看，鐵三角還額外加了不少加強紋路在副圓頂上總而言之，振膜整體結構強度增加，不需額外的金屬鍍層但要製造這種振膜，的確需要精密度更高的模具問題還是沒解答：所謂的新素材振膜到底是什麼材料？ ADX5000振膜的基材是硬質樹脂材料 ── 如果當年鐵三角台灣發布會的報導正確的話有講也等於沒講，就當作廠商的不傳之密吧 -- ※ 文章網址: https://www.ptt.cc/bbs/Headphone/M.1762446566.A.8B8.html ※ 編輯: takase (125.230.79.106 臺灣), 11/07/2025 00:34:56
