[請益] PCIe m.2轉接卡和m.2 SSD散熱片

看板PC_Shopping (個人電腦購買)作者 (Life)時間1月前 (2026/06/09 21:03), 1月前編輯推噓12(12推 0噓 65→)
留言77則, 13人參與, 1月前最新討論串1/1

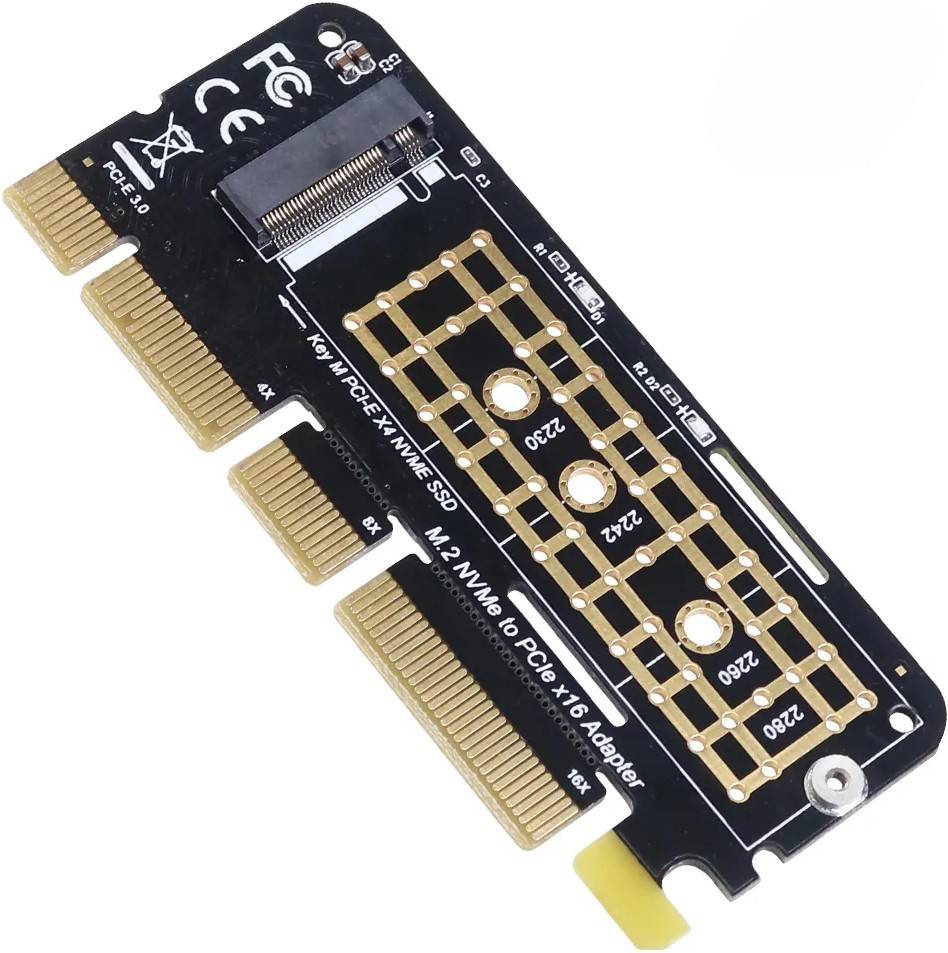

目前使用華碩ASUS PRIME X370 PRO主機板 他只有一個m.2 SSD卡槽 因為Seagate ST3000DM001硬碟用快11年剛好壞了 雖然現在硬碟很貴 只能趁特價忍痛買鎧俠KIOXIA EXCERIA G2 2TB m.2 SSD $6000 原本已經有裝一個ADATA SX8200Pro 512GB在 如果要用第2個m.2 SSD 必須買PCIe m.2轉接卡 插在ASUS PRIME X370 PRO的第3個PCIe *16插槽(外觀上的 實際是PCIe2.0 *4) 不能插第2個PCIe *16插槽 不然會和第1個PCIe3.0 *16主插槽搶頻寬 會各自變成*8 原本我買這個PCIe m.2轉接卡 發現他雖然可以用 https://i.meee.com.tw/1iw5M7l.jpg

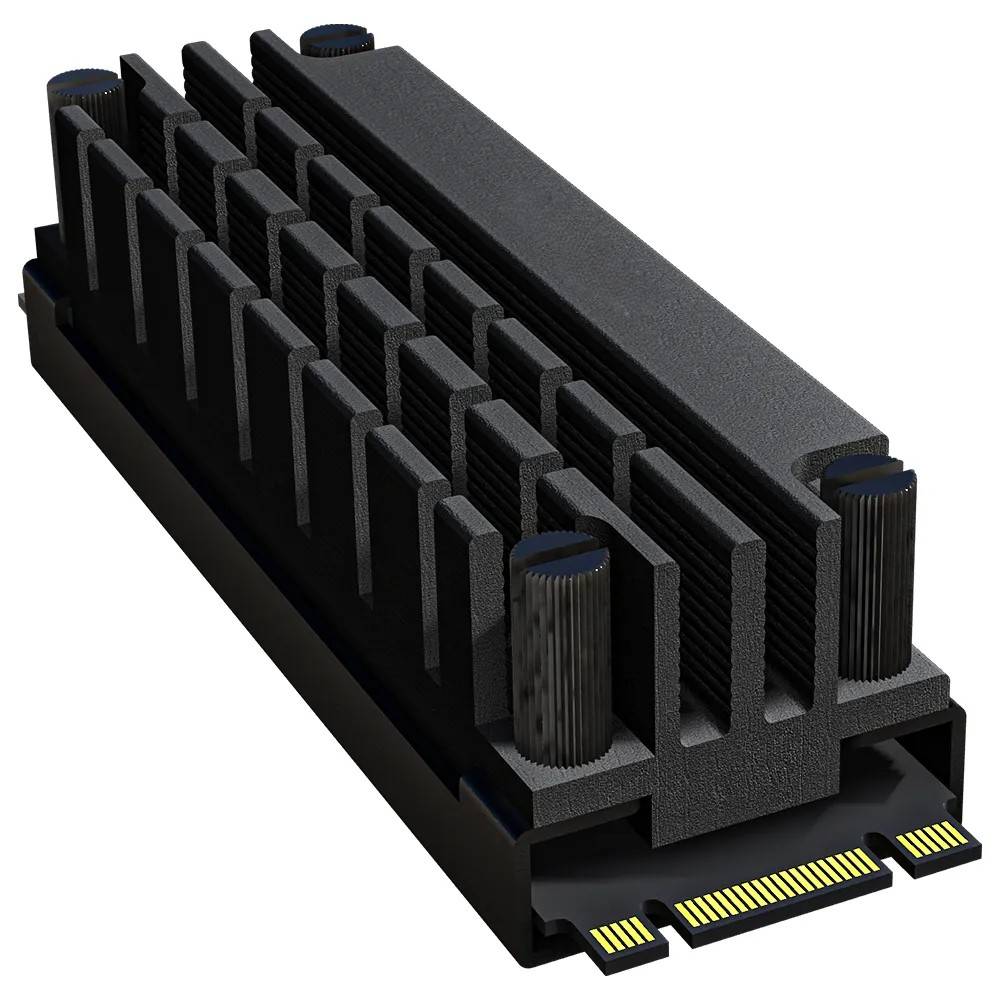

但是插槽和鎖附用的銅柱都特別矮 只能直接裝m.2 SSD硬碟 如果要裝散熱片只能用單面黏貼的 不能用那種比較大的散熱片 然後從背面環繞鎖緊的 https://i.meee.com.tw/qymINsD.jpg

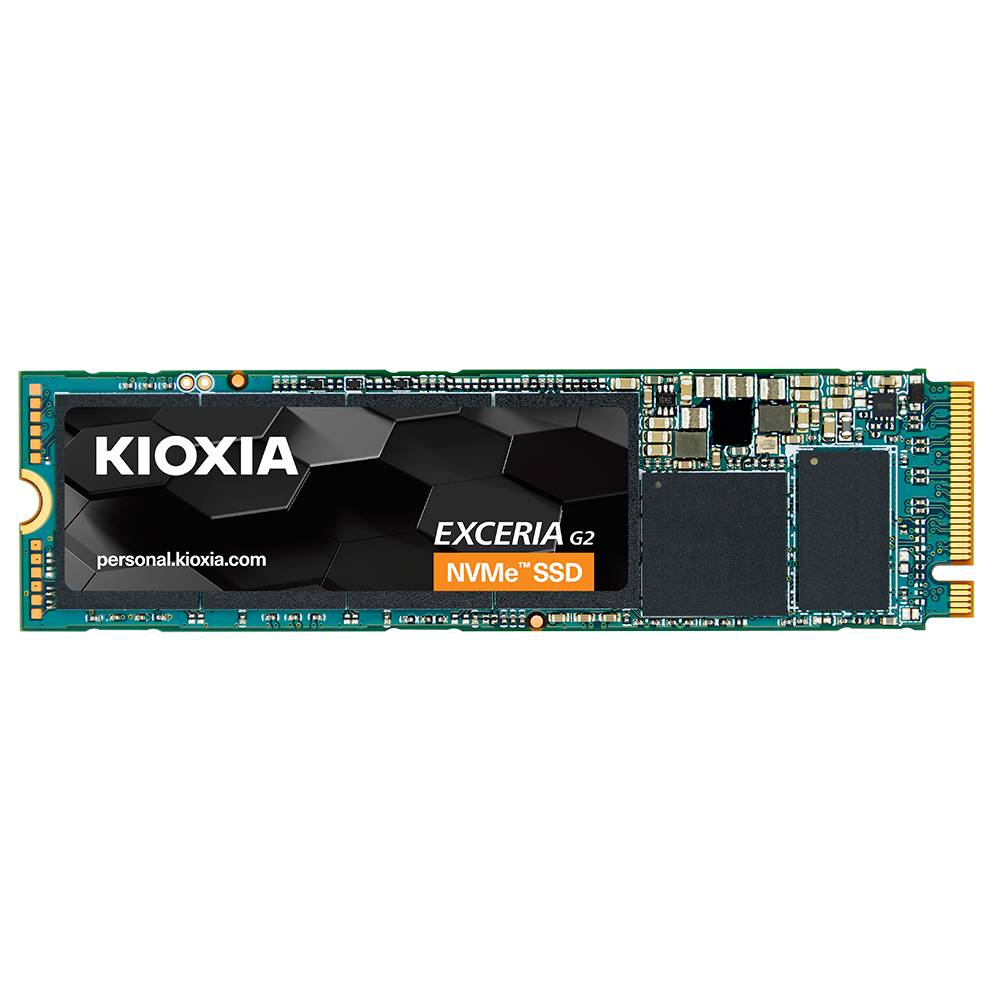

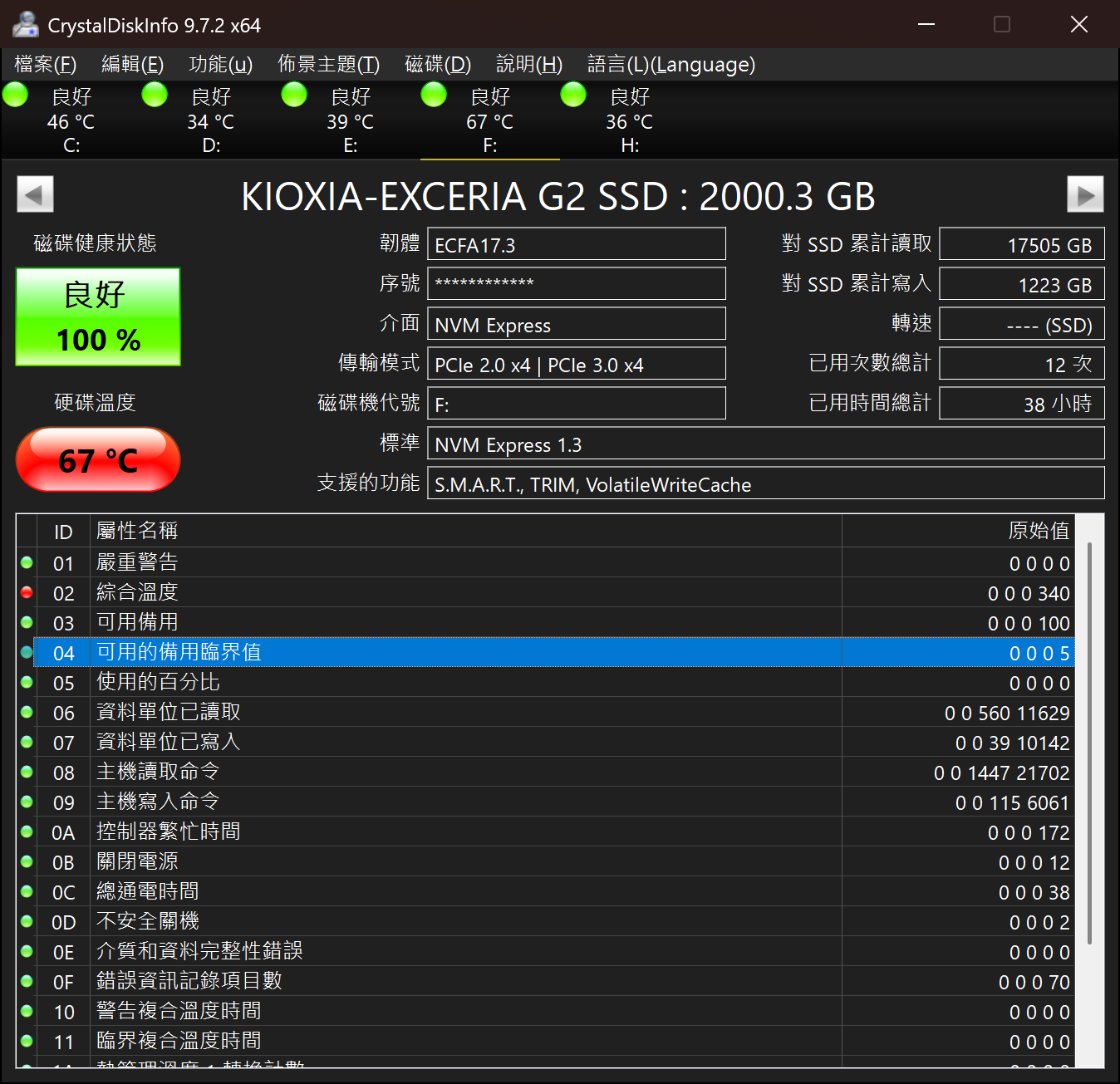

(例如這是我原本主機板上用的 比較大雙面固定 不能在這張小轉接卡上用 下面會卡到) 請問有PCIe3.0以上 *4/*8/*16皆可的m.2轉接卡 然後高度是可以用正常主機板上比較大雙面固定的m.2轉接卡嗎? KIOXIA EXCERIA G2 2TB的主控制器外觀是KIOXIA 應該是群聯Phison PS5012-E12S 雖然他是Gen3主控 但溫度算是比較高的 (和SX8200Pro 慧榮SMI SM2262ENG BA相比) 玩Forza Horizon 6遊戲的時候G2 SSD光是純讀取就會輕鬆到60度C以上(開機殼側板) 把機殼側板關閉和RX9070XT在同個機殼內玩遊戲 SSD溫度我看到最高有69度 https://i.meee.com.tw/iCa6TUu.png

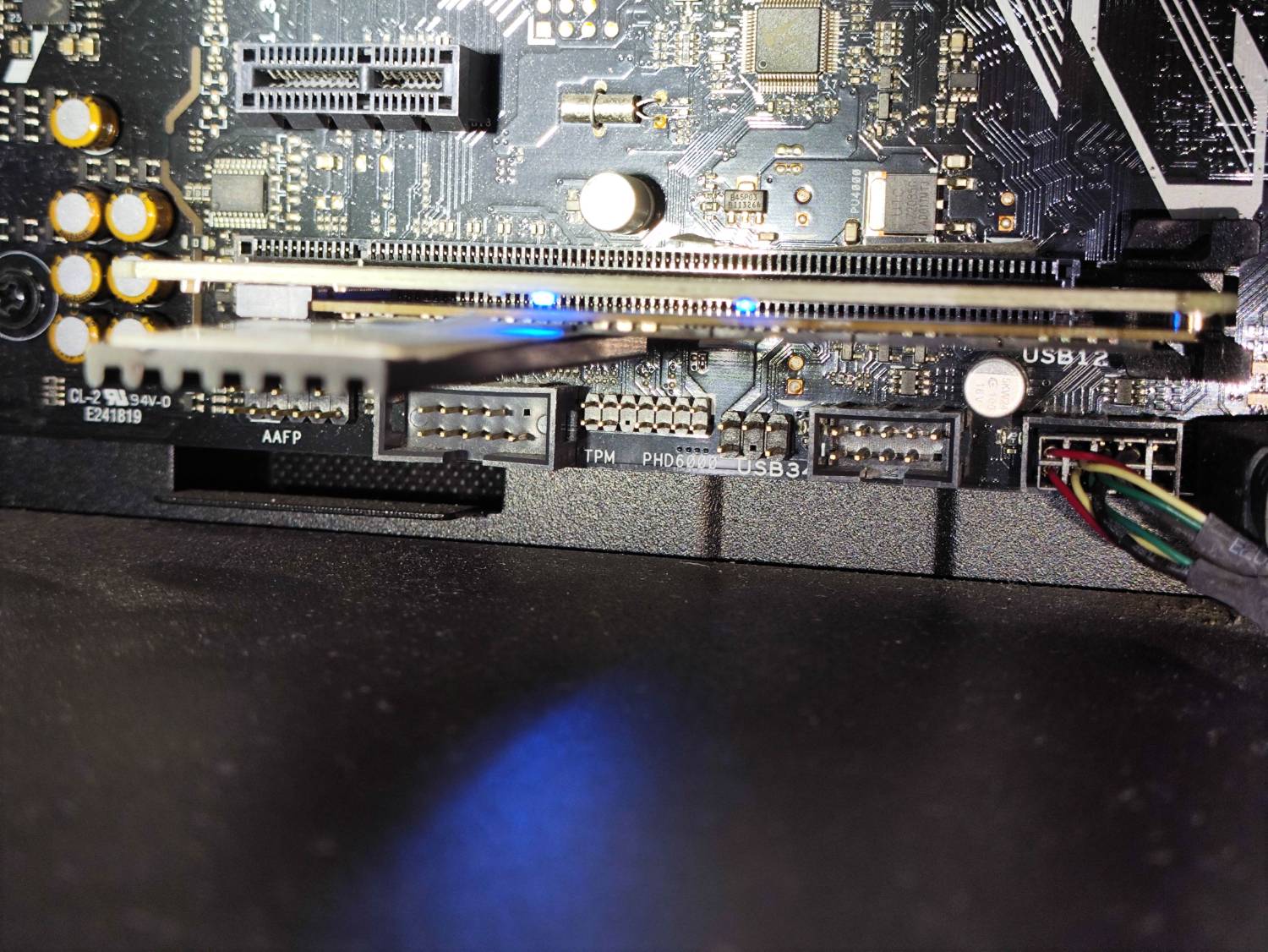

(截圖有拍到的67度C) (CrystalDiskInfo在SSD 60度C以上就會有聲音叫警告) 之前買的PCIe m.2轉接卡有附超薄小型散熱片 但是散熱效果很差 他附的導熱墊/導熱貼超級無敵黏 要拆下來時超級困難 把SSD上貼紙都一起黏起來 我本來用別支十銓Team 512GB m.2 SSD的原廠貼紙已經被他黏起來皺巴巴的...保固... 需要購買m.2 SSD散熱片 內附正常黏度導熱墊 不要太黏把原廠貼紙黏起來 單面黏貼或雙面固定都可以 目前第3個PCIe *16插槽中心到PSU上方只有3cm 散熱片厚度只能在3cm以內 https://i.meee.com.tw/cCA4DvL.jpg
https://i.meee.com.tw/pgZOz8D.jpg
補充m.2裝在目前的轉接卡上時 SSD晶片到PSU高度是2.4cm 轉接卡表面到PSU是2.8cm -- AMD Ryzen 5 5600 6C12T ASUS Prime X370-Pro ASRock RX9070XT Steel Legend Dark Micron Crucial Ballistix Sport LT DDR4-3200 8GBx2 SuperFlower Leadex 750W 80Plus Titanium Adata XPG SX8200 Pro 512GB Fractal Design Define R4 Thermalright Le GRAND MACHO RT Filco Majestouch 104 N-Key rollover Razer DeatherAdder Elite -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 125.231.138.194 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1781010215.A.77C.html
→
06/09 21:42, 1月前 , 1F
我覺得你可以簡單說需要一個可以用在
06/09 21:42, 1F
→
06/09 21:42, 1月前 , 2F
pci-e轉m.2 ssd上的散熱解決方案，然
06/09 21:42, 2F
→
06/09 21:42, 1月前 , 3F
後厚度不要超過三公分
06/09 21:42, 3F
→
06/09 21:42, 1月前 , 4F
然後中的然後，橡皮筋的銅塊散熱塊有
06/09 21:42, 4F
→
06/09 21:42, 1月前 , 5F
試過嗎？
06/09 21:42, 5F
散熱塊還沒有買 補充m.2裝在目前的轉接卡上時 SSD晶片到PSU高度是2.4cm
推
06/09 21:58, 1月前 , 6F
G2是單面顆粒 只要你的那張PCIe-M.2轉卡
06/09 21:58, 6F
→
06/09 21:58, 1月前 , 7F
留有for雙面顆粒SSD的高度，那用你講的
06/09 21:58, 7F
→
06/09 21:58, 1月前 , 8F
雙面環繞的M.2散熱片應該沒問題才對
06/09 21:58, 8F
→
06/09 22:01, 1月前 , 9F

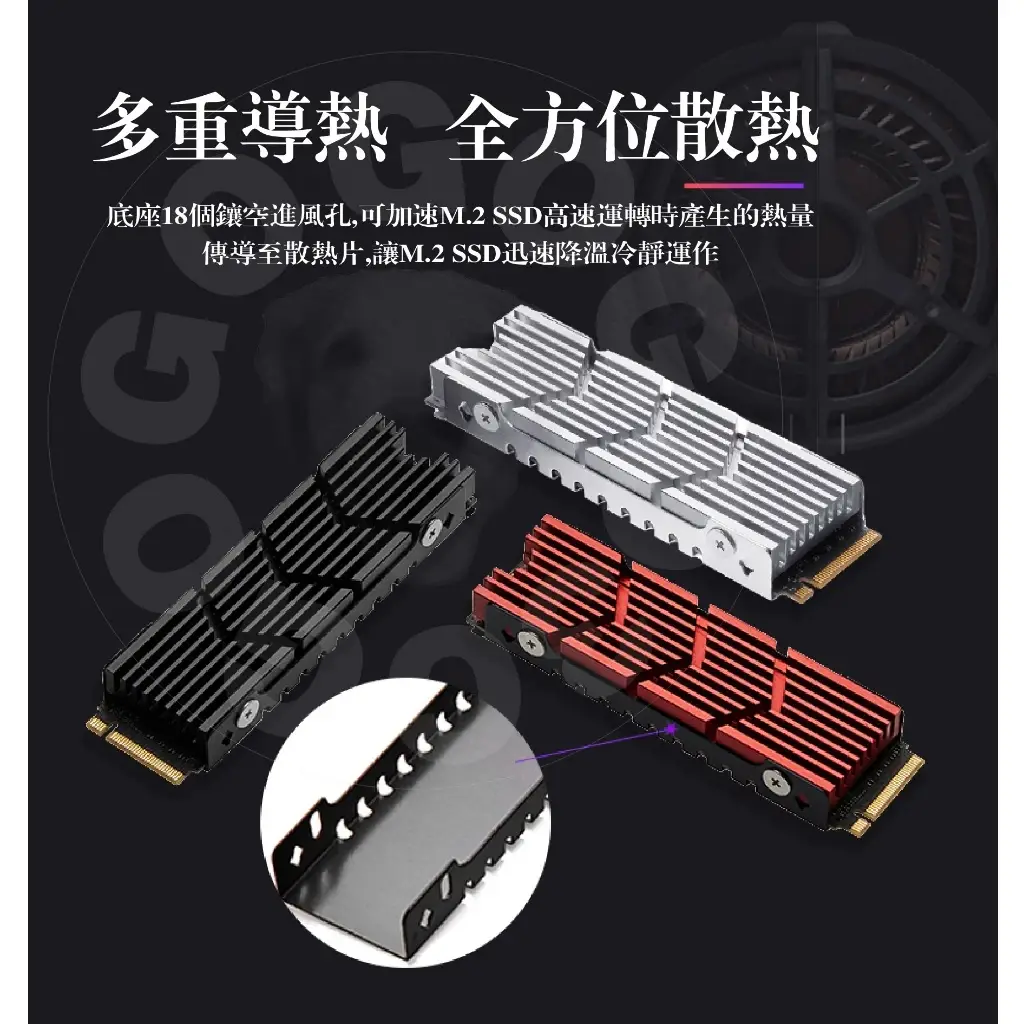

可以買這個或類似的 蝦皮百元初就有
06/09 22:01, 9F
→
06/09 22:01, 1月前 , 10F
06/09 22:01, 10F
→
06/09 22:02, 1月前 , 11F
我剛剛用這個散熱片搭配單面顆粒SSD+伽
06/09 22:02, 11F
→
06/09 22:02, 1月前 , 12F
利略轉卡試裝了一下，是可以裝的
06/09 22:02, 12F
→
06/09 22:07, 1月前 , 13F
我的轉卡是這個
06/09 22:07, 13F
→
06/09 22:07, 1月前 , 14F
06/09 22:07, 14F
→
06/09 22:08, 1月前 , 15F
06/09 22:08, 15F
→
06/09 22:08, 1月前 , 16F
06/09 22:08, 16F
https://i.meee.com.tw/lIVWsmU.jpg

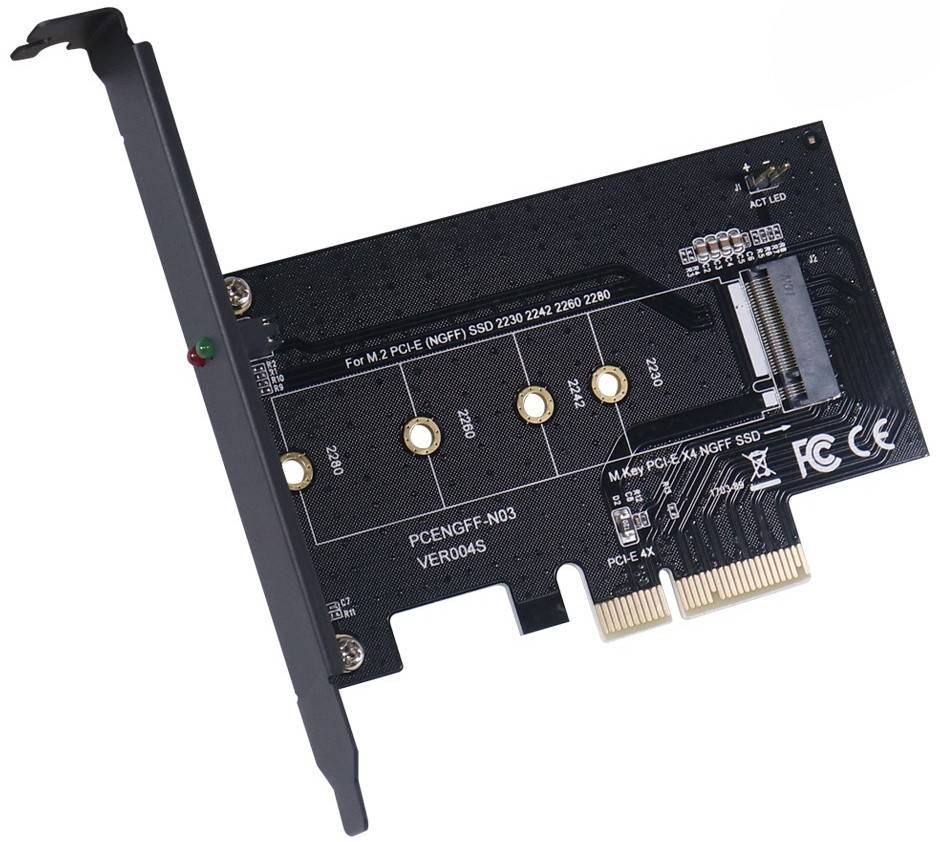

你的轉卡好像是這一張 我現在這張PCIe m.2轉卡空間應該是留剛剛好 雙面環繞的M.2散熱片我用過不行 裝上m.2 SSD會從轉卡的插槽整個翹起來
→
06/09 22:08, 1月前 , 17F
蝦皮賣的100出頭散熱片Kit可以裝.鰭片厚
06/09 22:08, 17F
→
06/09 22:08, 1月前 , 18F
度剛好
06/09 22:08, 18F
→
06/09 22:16, 1月前 , 19F
我剛拿尺量了這片底部厚度只有1 mm
06/09 22:16, 19F
→
06/09 22:16, 1月前 , 20F
06/09 22:16, 20F
→
06/09 22:16, 1月前 , 21F
06/09 22:16, 21F
→
06/09 22:17, 1月前 , 22F
你可以量一下你那張轉卡的銅柱高度 只要
06/09 22:17, 22F
→
06/09 22:17, 1月前 , 23F
有1 mm就能裝
06/09 22:17, 23F
→
06/09 22:17, 1月前 , 24F
06/09 22:17, 24F
→
06/09 22:18, 1月前 , 25F
我就是用你圖片那張超短轉卡配這組散熱片
06/09 22:18, 25F
→
06/09 22:18, 1月前 , 26F
有1.5 mm的話甚至能在SSD背面貼導熱墊
06/09 22:18, 26F
→
06/09 22:19, 1月前 , 27F
你本文貼的那個散熱片可能它底部比較厚
06/09 22:19, 27F
→
06/09 22:19, 1月前 , 28F
所以裝不了
06/09 22:19, 28F
→
06/09 22:20, 1月前 , 29F
我跟K大這兩個底部都比較薄 可以試試看
06/09 22:20, 29F
→
06/09 22:21, 1月前 , 30F
保險起見你可以先量銅柱高度
06/09 22:21, 30F
量過目前m.2轉接卡銅柱厚度是1.45mm~1.46mm 不到1.5mm 轉接卡表面到PSU是2.8cm
推
06/09 23:59, 1月前 , 31F
我自用NM790+佳翼SK4+喬思柏M.2-6散熱
06/09 23:59, 31F
→
06/09 23:59, 1月前 , 32F
散熱器也是包覆式、可以裝在轉接卡上，
06/09 23:59, 32F
→
06/09 23:59, 1月前 , 33F
你可以找找看佳翼的x16轉接試試。
06/09 23:59, 33F
請問佳翼SK4銅柱是多厚的呢?
→
06/10 00:11, 1月前 , 34F
1.45夠了啦 甚至有機會在背面裝導熱貼
06/10 00:11, 34F
→
06/10 00:11, 1月前 , 35F
導熱貼是軟的可壓縮
06/10 00:11, 35F
→
06/10 00:11, 1月前 , 36F
不裝導熱墊的話綽綽有餘
06/10 00:11, 36F
→
06/10 00:12, 1月前 , 37F
*不在背面貼,正面顆粒跟主控當然是要貼
06/10 00:12, 37F
→
06/10 00:12, 1月前 , 38F
的
06/10 00:12, 38F
應該是可以裝薄的導熱貼 或著至少要有絕緣物保護
推
06/10 00:21, 1月前 , 39F
M2相關的東西我都買佳翼，便宜穩定
06/10 00:21, 39F
→
06/10 00:21, 1月前 , 40F
沒出包過
06/10 00:21, 40F
→
06/10 00:23, 1月前 , 41F
M.2轉卡就金屬導線而已 況且他訊號只跑在
06/10 00:23, 41F
→
06/10 00:23, 1月前 , 42F
2.0根本不需要多好的走線
06/10 00:23, 42F
→
06/10 00:24, 1月前 , 43F
散熱片更不用說了 一塊金屬沒啥技術成分
06/10 00:24, 43F
→
06/10 00:24, 1月前 , 44F
M.2轉USB外接盒的話我也喜歡佳翼/ITGZ 便
06/10 00:24, 44F
→
06/10 00:24, 1月前 , 45F
宜好用
06/10 00:24, 45F
散熱片就是越厚 鰭片越多越好 不過我的會卡到比較有限制要2.8cm以內 我原本的散熱片是設計給雙面SSD加兩面都貼導熱墊 設計沒在顧背面厚度才會沒辦法裝
推
06/10 00:27, 1月前 , 46F
比較好奇現在去哪買6k的g2
06/10 00:27, 46F
→
06/10 01:23, 1月前 , 47F
太厚就砂紙手嚕薄一點 貼耐熱膠帶絕緣
06/10 01:23, 47F
推
06/10 01:28, 1月前 , 48F
K大那款我不清楚 但我貼的喬斯伯那款我
06/10 01:28, 48F
→
06/10 01:28, 1月前 , 49F
用電錶測量表面都是絕緣的 不用擔心短路
06/10 01:28, 49F
推
06/10 02:44, 1月前 , 50F
銀欣ECM26這種應該行吧，我沒裝過就是
06/10 02:44, 50F
→
06/10 02:46, 1月前 , 51F
不過他很高，要注意會不會反而太厚
06/10 02:46, 51F
→
06/10 03:12, 1月前 , 52F
其次是寬度很極限不知道會不會卡到插槽
06/10 03:12, 52F
銀欣ECM26設計本身不錯 內建背面散熱片 銅柱超厚款 不過我的主機版插槽-PSU空間有限 裝這款之後正面散熱片只能裝不太厚的散熱片
→
06/10 07:35, 1月前 , 53F
散熱片不是越厚越好吧，應該是接觸面積
06/10 07:35, 53F
→
06/10 07:35, 1月前 , 54F
越大越好。
06/10 07:35, 54F
表面面積/表面接觸面積越大越好
推
06/10 08:18, 1月前 , 55F
自己的SN850X 4TB是用佳翼本身就有散熱片
06/10 08:18, 55F
→
06/10 08:19, 1月前 , 56F
的轉卡，不能使用其他上下包覆式的散熱片
06/10 08:19, 56F
→
06/10 08:20, 1月前 , 57F
就背面用導熱墊靠轉卡PCB散熱，只靠前方進
06/10 08:20, 57F
→
06/10 08:22, 1月前 , 58F
氣風扇，目前狀況室溫30.6度/PCH 40度/SSD
06/10 08:22, 58F
→
06/10 08:23, 1月前 , 59F
45度
06/10 08:23, 59F
你說的SSD溫度應該是偏待機的SSD溫度 我目前待機是正常 45度左右 但是玩FH6遊戲持續讀取SSD溫度會到60度以上(開側板) 關側板玩FH6 SSD溫度會接近70度
推
06/10 10:34, 1月前 , 60F
SSD有風扇風吹到嗎？有的話應該會比單純加
06/10 10:34, 60F
→
06/10 10:34, 1月前 , 61F
大散熱片效果要來的好
06/10 10:34, 61F
Fractal Design Define R4機殼前方有2個14cm風扇 但經過機殼&濾網 前面有硬碟架 到PCIe插槽可能只剩下一些氣流帶動 裝在主機板上的m.2主插槽是被CPU塔散和GPU顯卡包圍住 平常吹不到氣流 如果有玩遊戲會被GPU廢熱吹 (但是氣溫偏高)
→
06/10 11:18, 1月前 , 62F
SK4目前上機中，有點懶的拔下來，
06/10 11:18, 62F
→
06/10 11:18, 1月前 , 63F
就只能講一下讓你參考了。
06/10 11:18, 63F
→
06/10 11:32, 1月前 , 64F
補個上機圖
06/10 11:32, 64F
→
06/10 11:32, 1月前 , 65F
06/10 11:32, 65F
推
06/10 14:09, 1月前 , 66F
自己的狀況從主機板M.2改成最底下PCIE轉卡
06/10 14:09, 66F
→
06/10 14:10, 1月前 , 67F
其他條件都不變的話溫度可以降3~5度左右
06/10 14:10, 67F
我也是一樣狀態KIOXIA EXCERIA G2放主m.2溫度更容易上去60度C以上 放PCIe轉卡好一點 不過還是需要找個好用的散熱片 主m.2放低溫的SX8200Pro SM2262ENG BA溫度比較正常
推
06/10 18:15, 1月前 , 68F
我是覺得用更大的散熱片不如加強風扇吹散
06/10 18:15, 68F
→
06/10 18:16, 1月前 , 69F
熱片，比如在電源艙弄一顆8cm風扇直接對SS
06/10 18:16, 69F
→
06/10 18:16, 1月前 , 70F
D吹，畢竟強制氣冷的效果會比純被動散熱要
06/10 18:16, 70F
→
06/10 18:17, 1月前 , 71F
好不少
06/10 18:17, 71F
機殼底部中央有一個12cm風扇往上吹 不過只能吹到顯卡 轉接卡和短的卡吹不到
推
06/10 18:20, 1月前 , 72F
我用asus的轉卡也裝G2，用到現在沒問題
06/10 18:20, 72F
主要是玩FH6跑的時候G2溫度會很高 超過60度C 平常正常 ※ 編輯: nrsair (125.231.138.194 臺灣), 06/10/2026 19:52:45
推
06/11 09:13, 1月前 , 73F
我也用這種轉卡,土炮買散熱片來貼
06/11 09:13, 73F
→
06/11 09:14, 1月前 , 74F
全銅或鋁鰭都可以
06/11 09:14, 74F
→
06/11 09:15, 1月前 , 75F
效果意外不錯,反而前置風扇比較重要
06/11 09:15, 75F
→
06/11 09:16, 1月前 , 76F
保持前進氣比選擇的散熱片重要
06/11 09:16, 76F
→
06/11 09:52, 1月前 , 77F
沒風流光散熱片效果不大
06/11 09:52, 77F
