[心得] CP1500PFCLCD除黃膠整理紀錄

看板PC_Shopping (個人電腦購買)作者Cubelia (酷斃啦)時間3小時前 (2026/04/09 14:29)推噓2(2推 0噓 40→)

留言42則, 5人參與討論串1/1

好讀: https://www.ptt.cc/bbs/PC_Shopping/M.1775716187.A.6B7.html 上次賭贏一台UPS後終於有機會整理這台了 ================= 碩天(Cyberpower)這款UPS其實還挺熱門具備正弦波輸出又有價格優勢當時常態低點大約5000，甚至活動時4000有找結果現在新版要6000多XD 但後來被爆出固定電路板元件的黃膠老化後有導電疑慮黃膠也被懷疑有腐蝕性，國外又有零星回報黃膠損傷器材的風險便搞得人心惶惶台灣大約4年前也有討論，我也在下面留了一句「哭阿我也用1500VA這台」 https://www.ptt.cc/bbs/PC_Shopping/M.1657201652.A.E84.html 國外玩家發除膠影片還在縮圖寫「滴滴響的時間炸彈」 https://www.youtube.com/watch?v=9gqBzLNMFe4

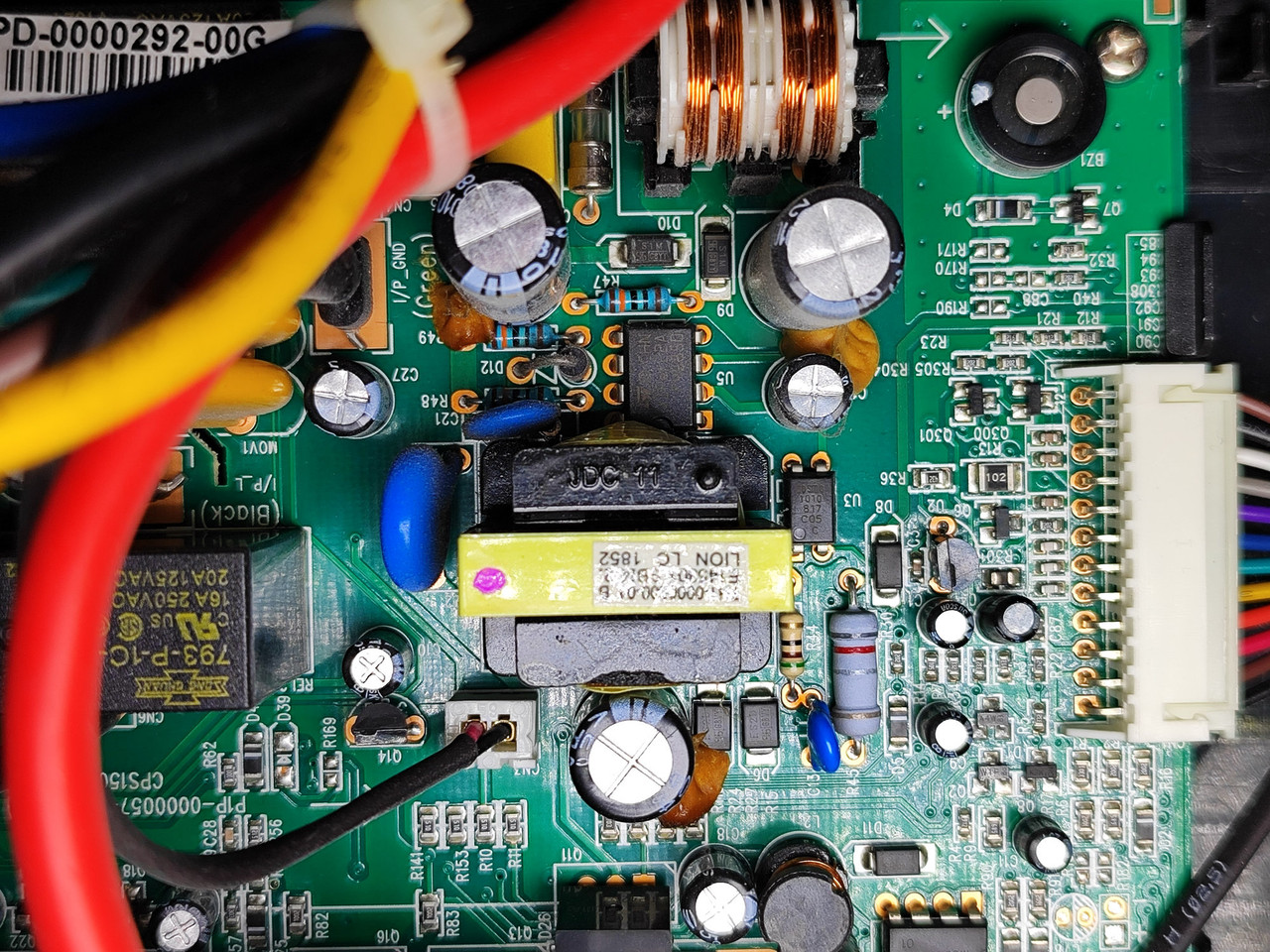

我這台用6年半，同樣是受影響的型號最近有另一台UPS之後終於閒置下來可以搞它 >>>請注意感電風險! 拔插頭拆解不要亂摸電容，後果自負<<< 拆解就不多說明，直接進入重點左上角電容沾到130(?)Ω電阻有的案例也會沾太多黏到旁邊的D12二極體和IC(如上面的影片) https://i.postimg.cc/TPXynvj3/025419_E.jpg

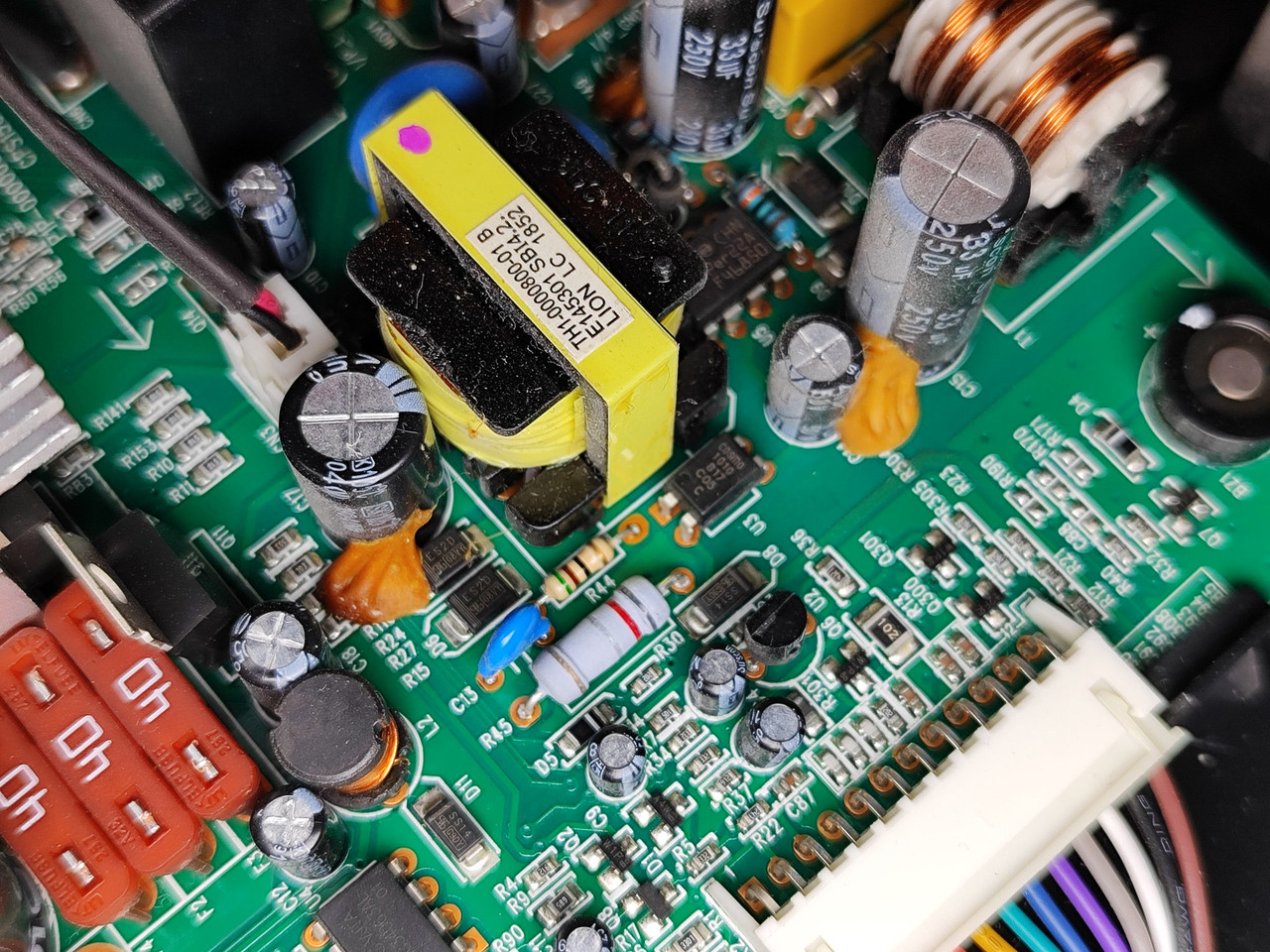

右邊兩個電容之間應該是沒入侵到最下面左邊沾到兩個10kΩ電阻和D7二極體 https://i.postimg.cc/HLCJb10H/025319_E.jpg

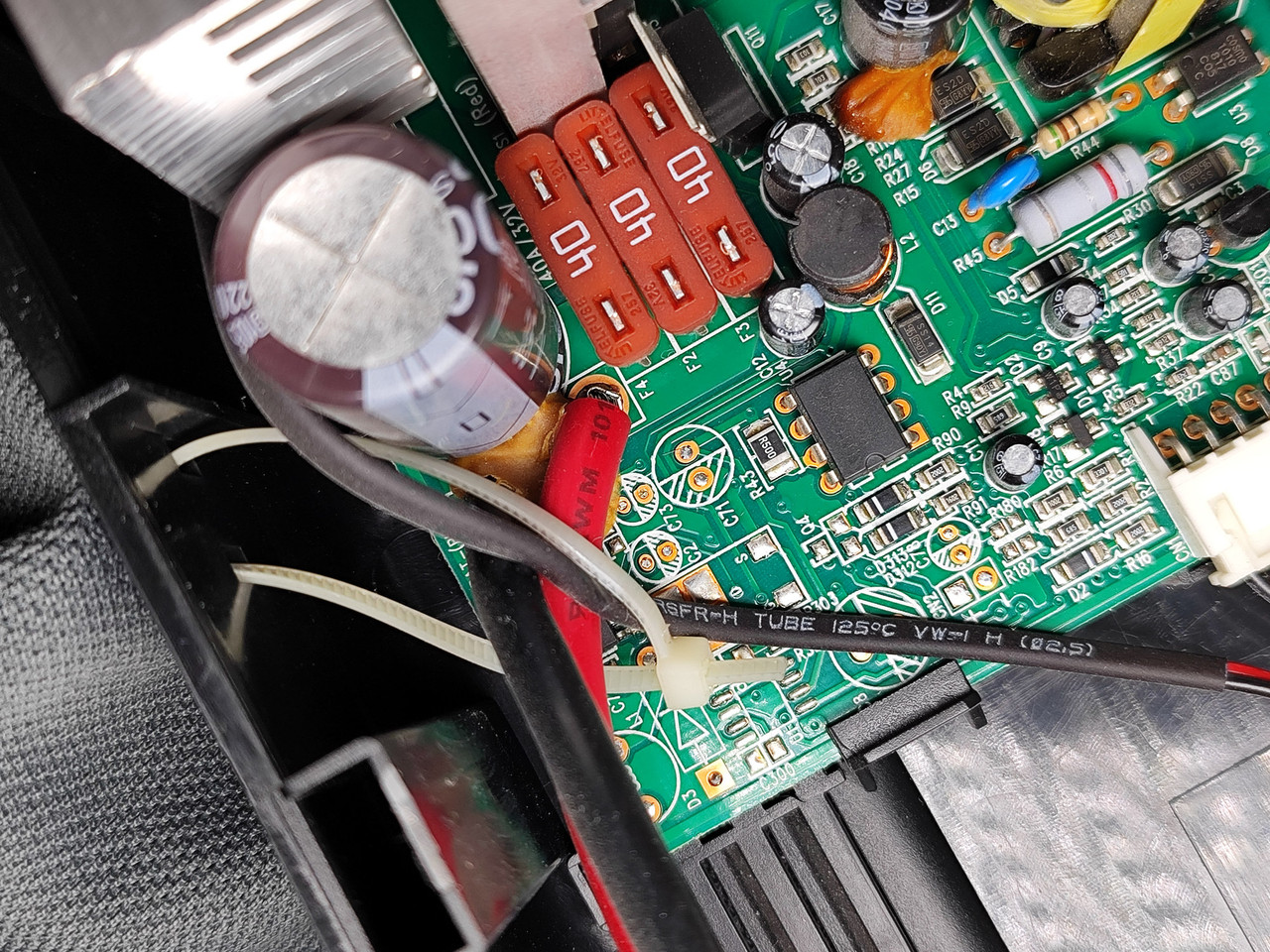

bulk電容上的膠連接著電池正負極和下面IC的腳 https://i.postimg.cc/Gp1BvnPp/025337_E.jpg

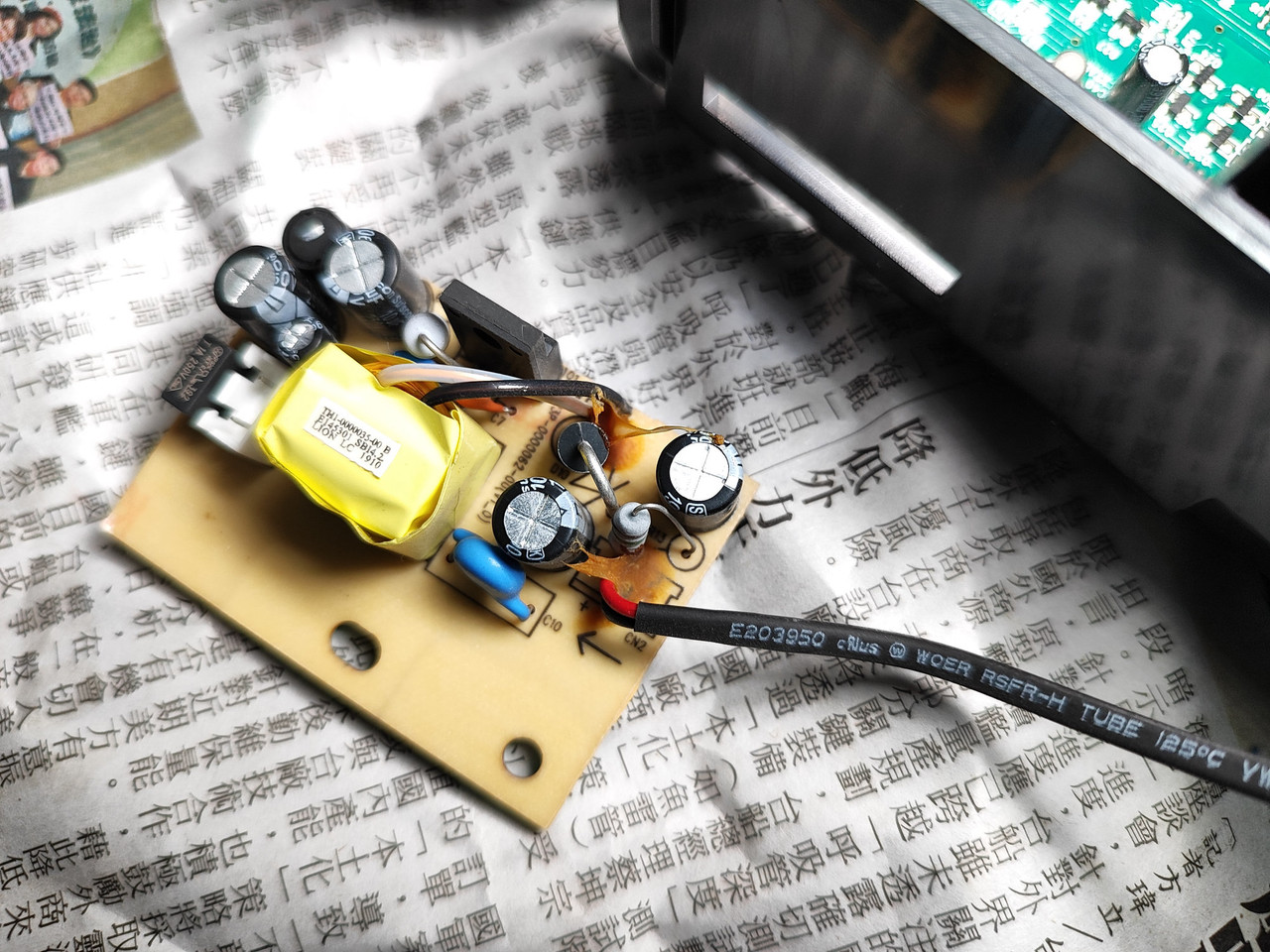

V2版將USB +5V充電改為子板 USB充電子板CN2(+5V)還有AC輸入端 https://i.postimg.cc/JnzjBWm5/193655-E.jpg

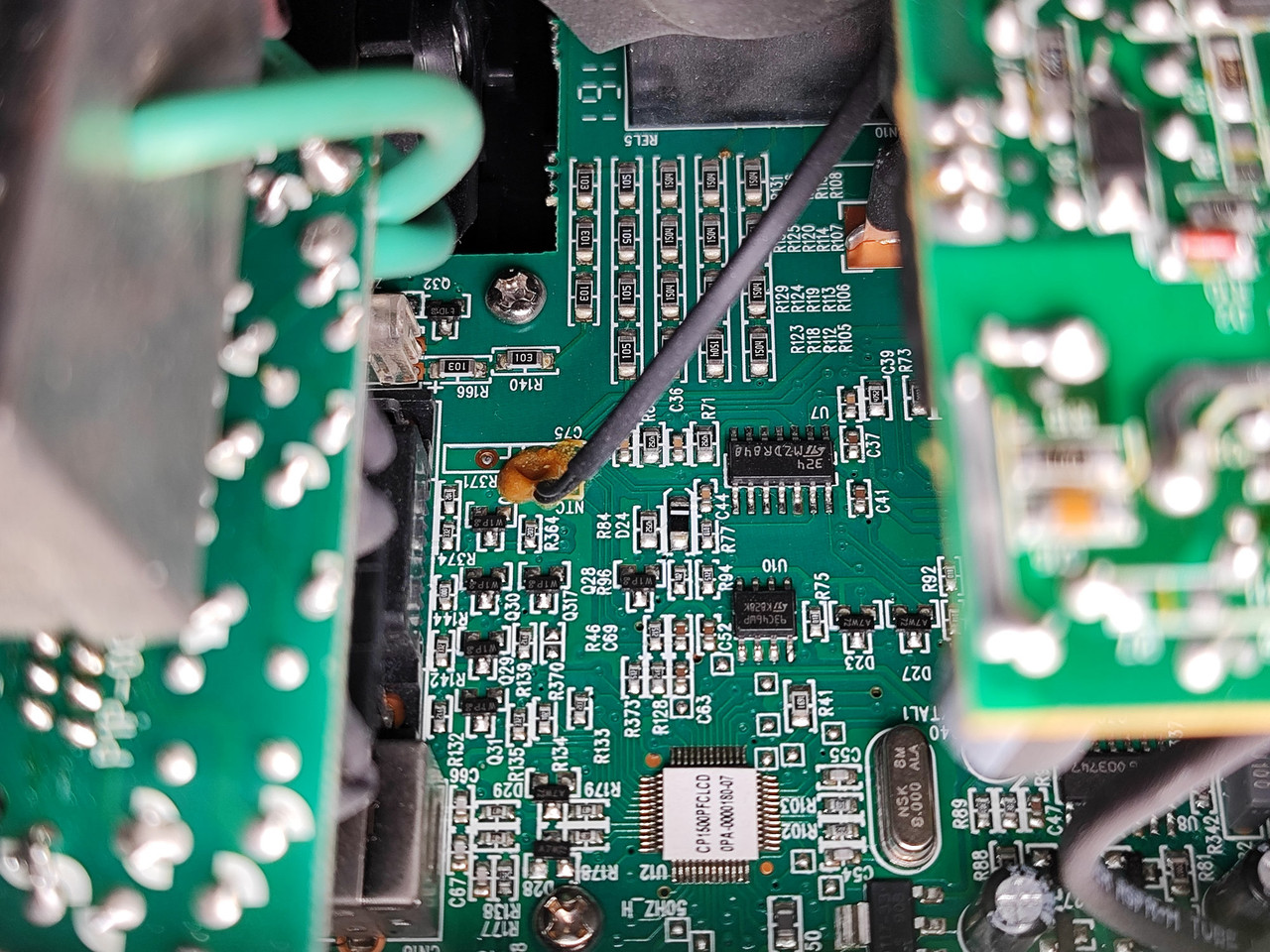

子板+5V輸出進主PCB交接端 https://i.postimg.cc/vmd15w7Y/025346_E.jpg

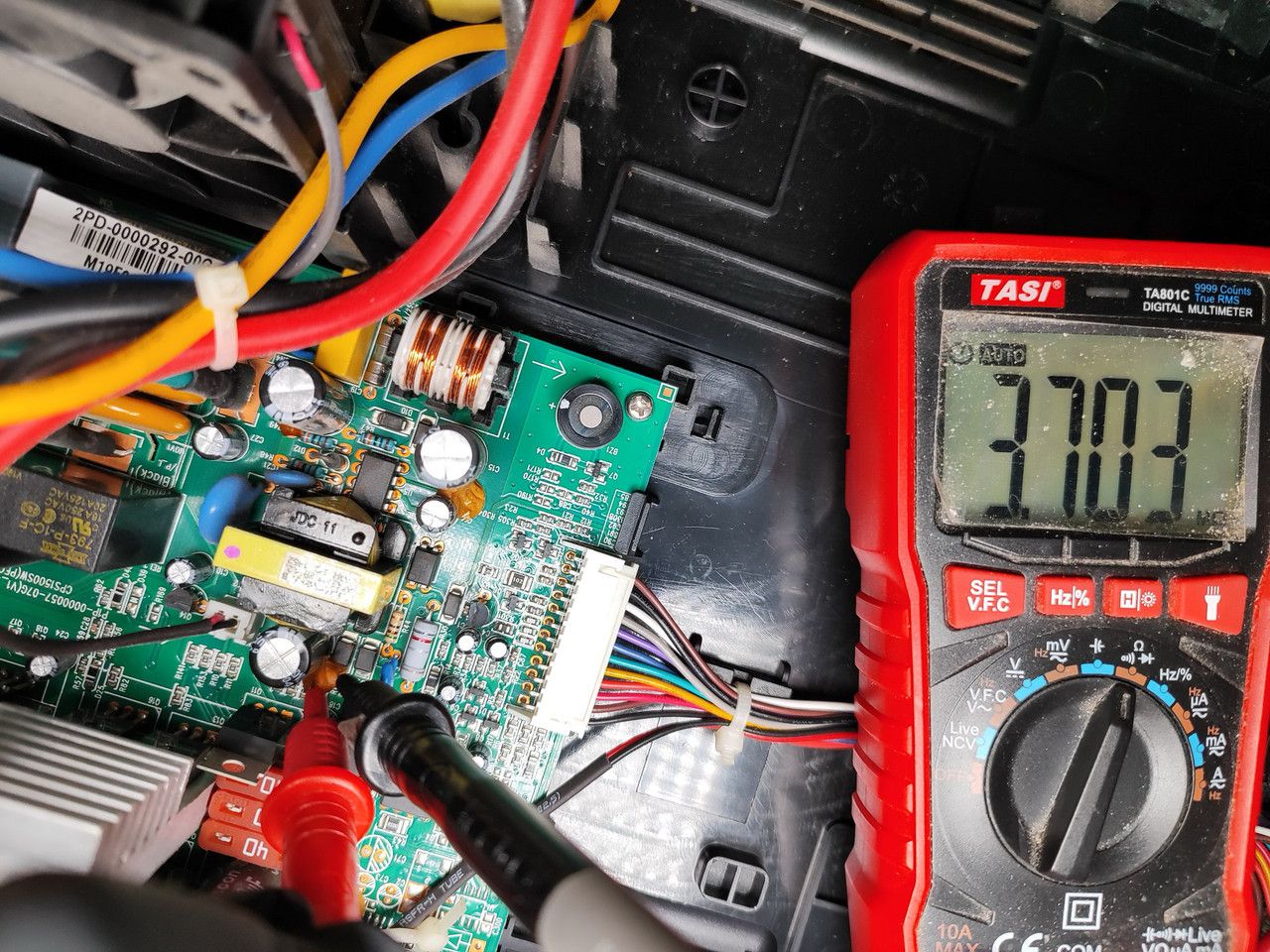

拿三用電表督下去能量到阻值，但都是3MΩ以上的 https://i.postimg.cc/Xv0Z96Kq/030012_E.jpg

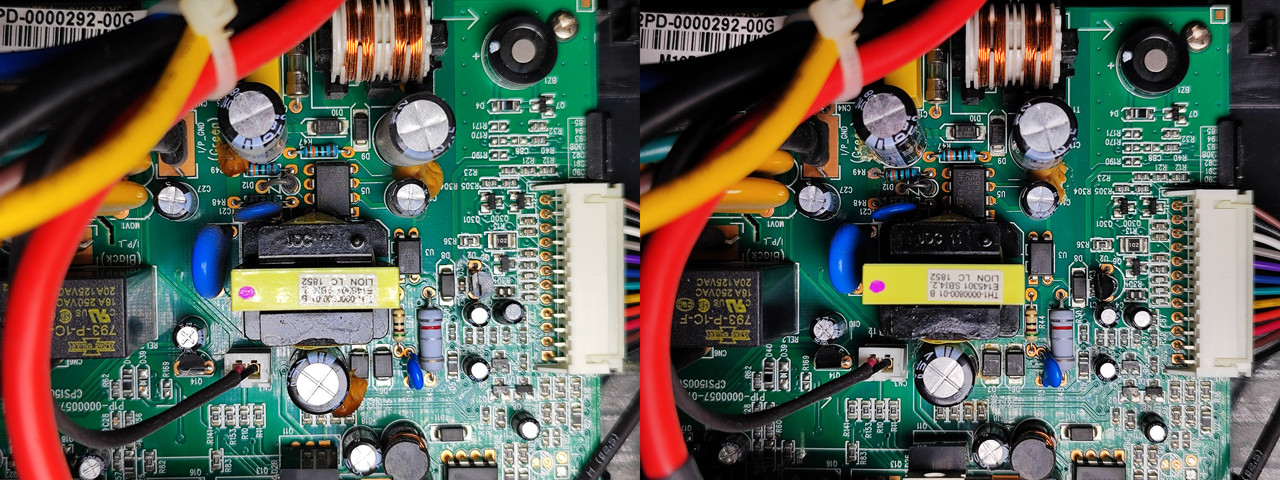

其實阻值很高? 為了避免夜長夢多還是刨掉比較安心麻煩的是這種黃膠非常耐腐蝕家用常見有機溶劑無法溶解，頂多只能軟化據說甲苯有用但偏偏又有點毒(買多了也不好處理) 所以我是拿很小的一字起子+棉花棒沾IPA慢慢刨掉如果用有機溶劑記得要在通風場所+PPE 老化的黃膠真的很硬很難處理努力了好幾個小時後再用氣槍清一下灰塵就OK了這台自用就沒將外殼拆開水洗先來張before & after https://i.postimg.cc/SKc3Z3XV/merge.jpg

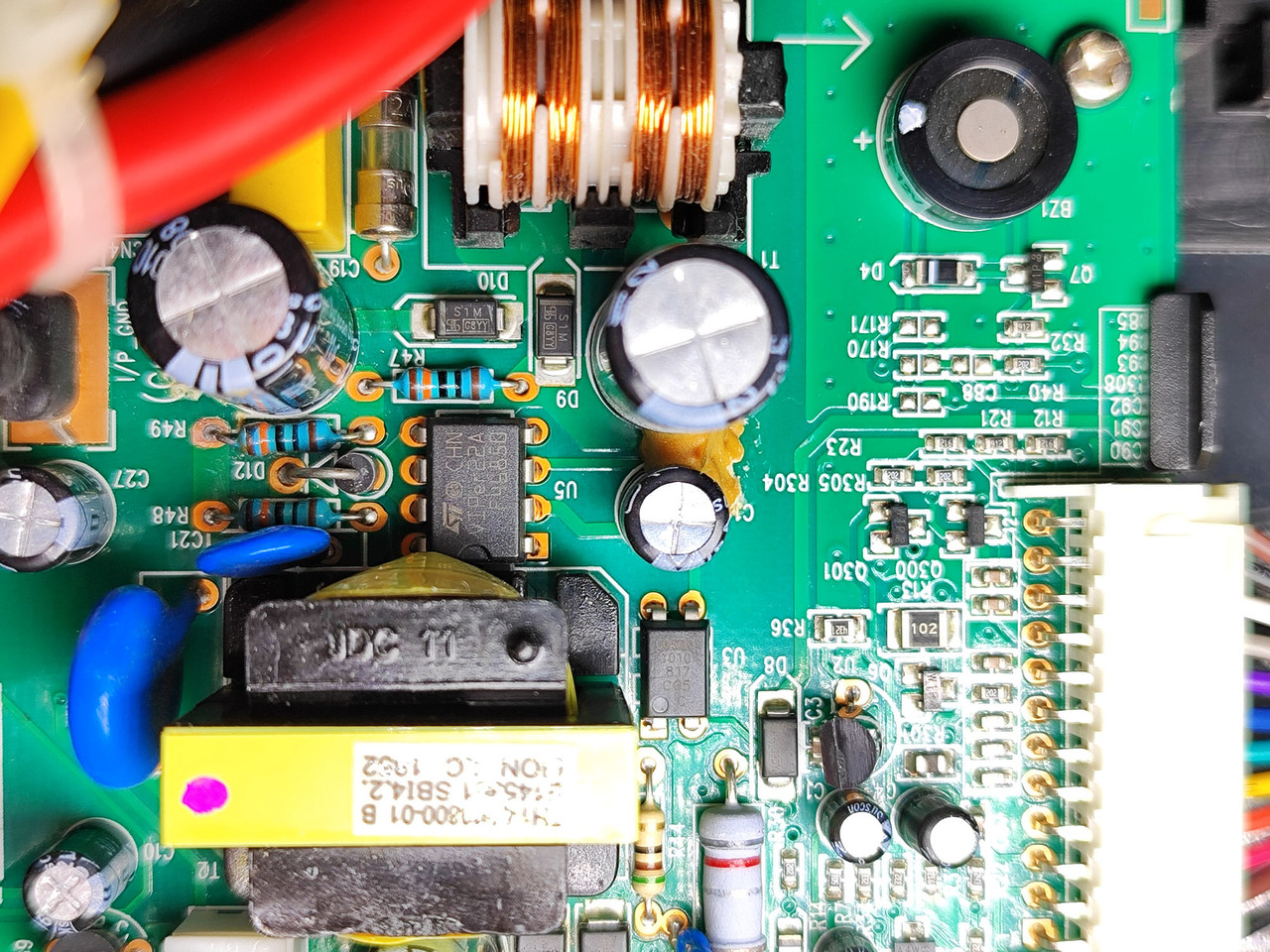

沒有接觸到SMD元件應該是沒差我只有將底部稍微挖掉而已，剩的留作固定用途 https://i.postimg.cc/TPXynvj9/233712_E.jpg

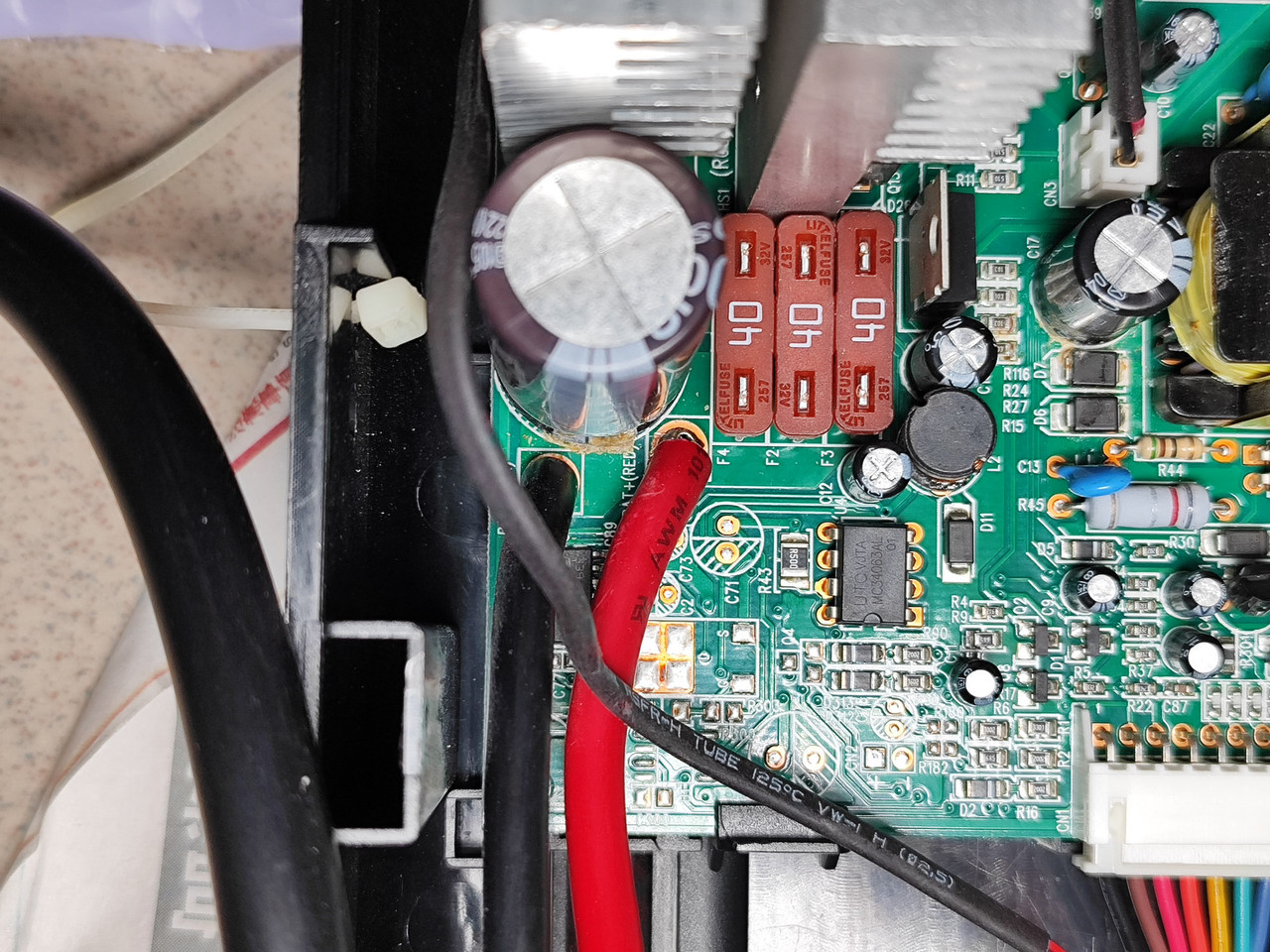

電池端子這邊的膠超多，挖進去裡面感覺就比較軟了 https://i.postimg.cc/d0K7GcRm/233627_E.jpg

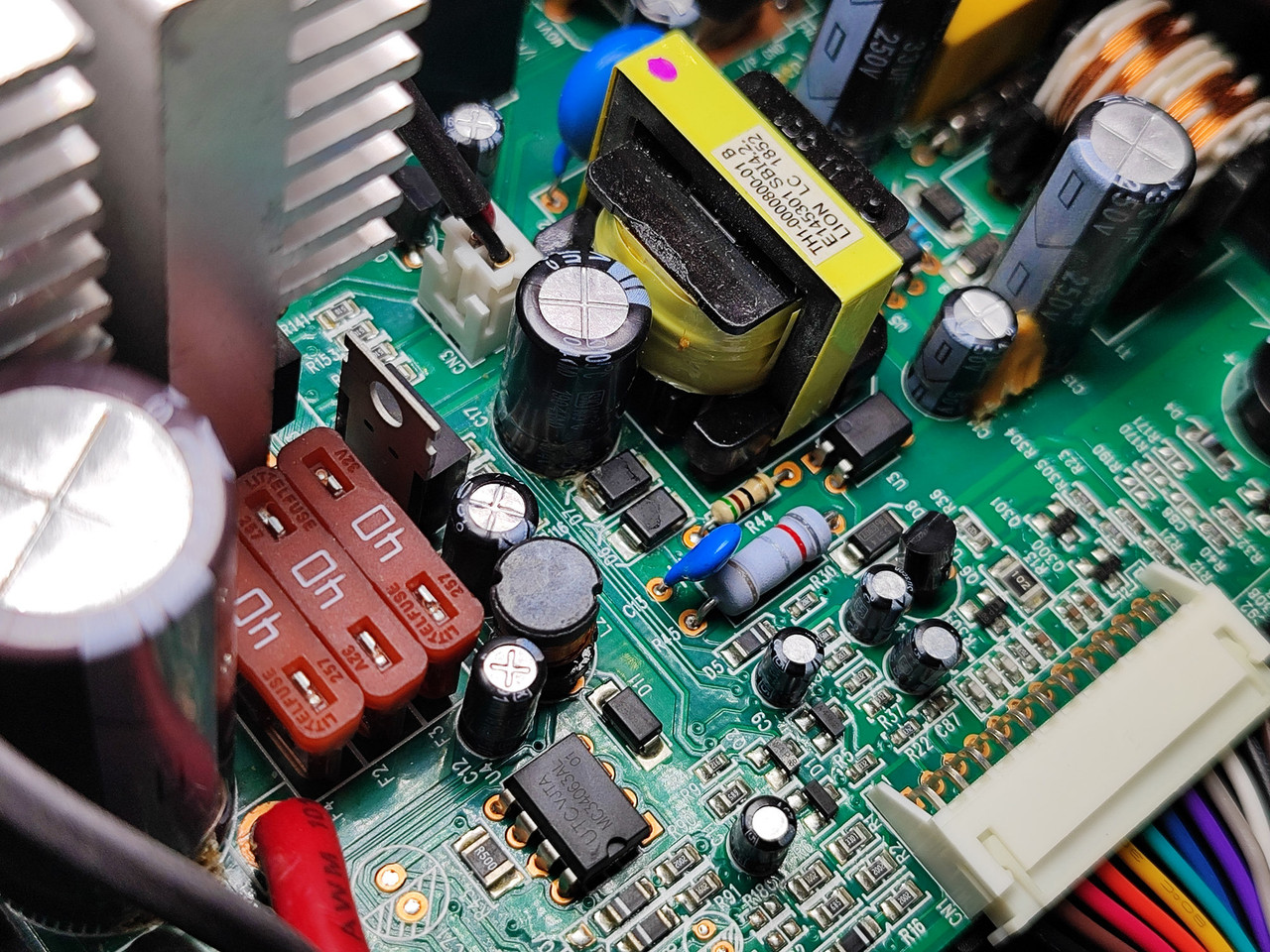

這兩顆1kΩ SMD電阻很難搞，下面有電路根本得華陀刮骨療毒 https://i.postimg.cc/LsMqjFkV/233656_E.jpg

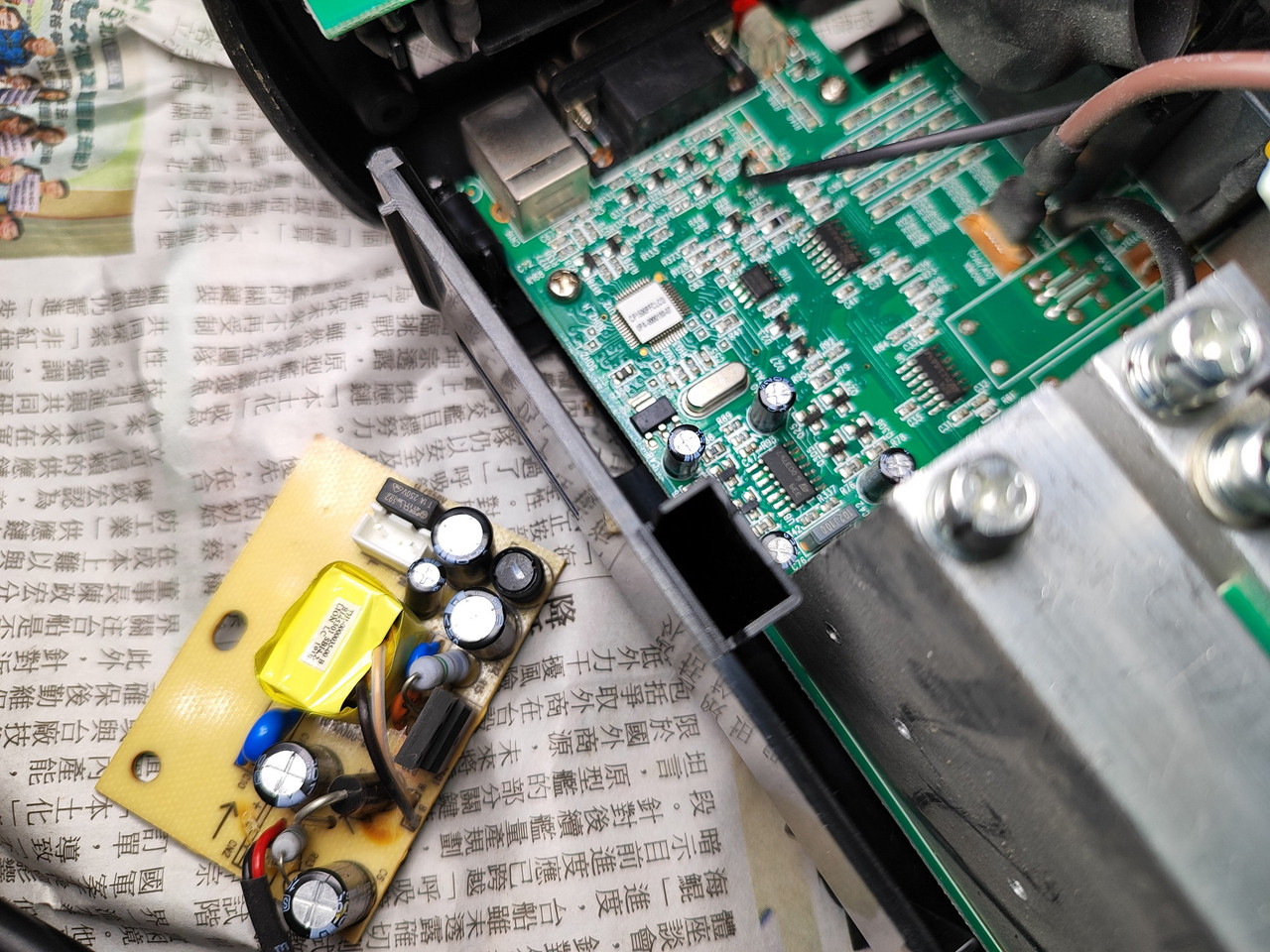

USB電源子板拆下來就很好處理了 https://i.postimg.cc/JhWyjC3s/201139_E.jpg

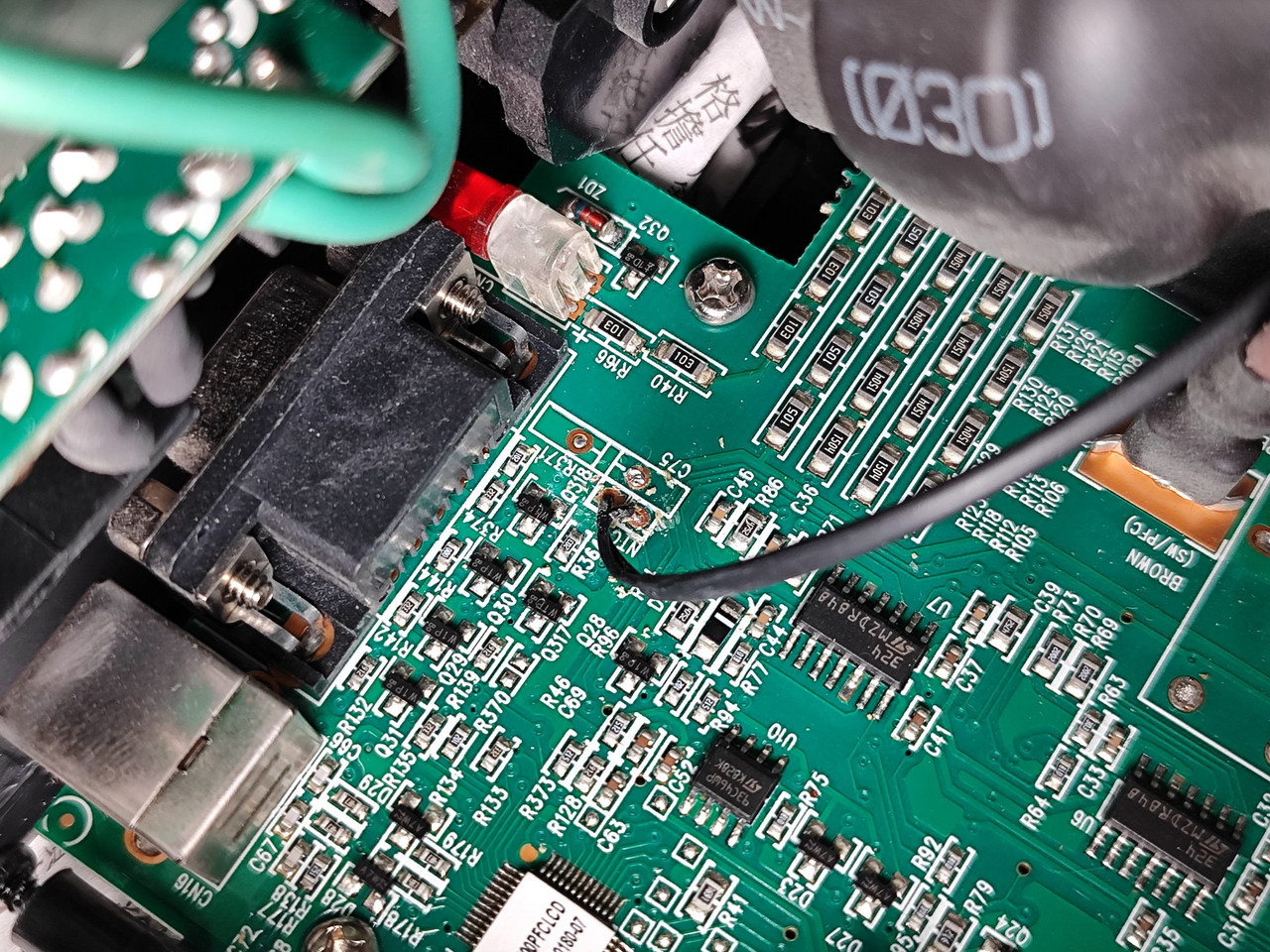

+5V端子還算好清 https://i.postimg.cc/HLCJb105/201148_E.jpg

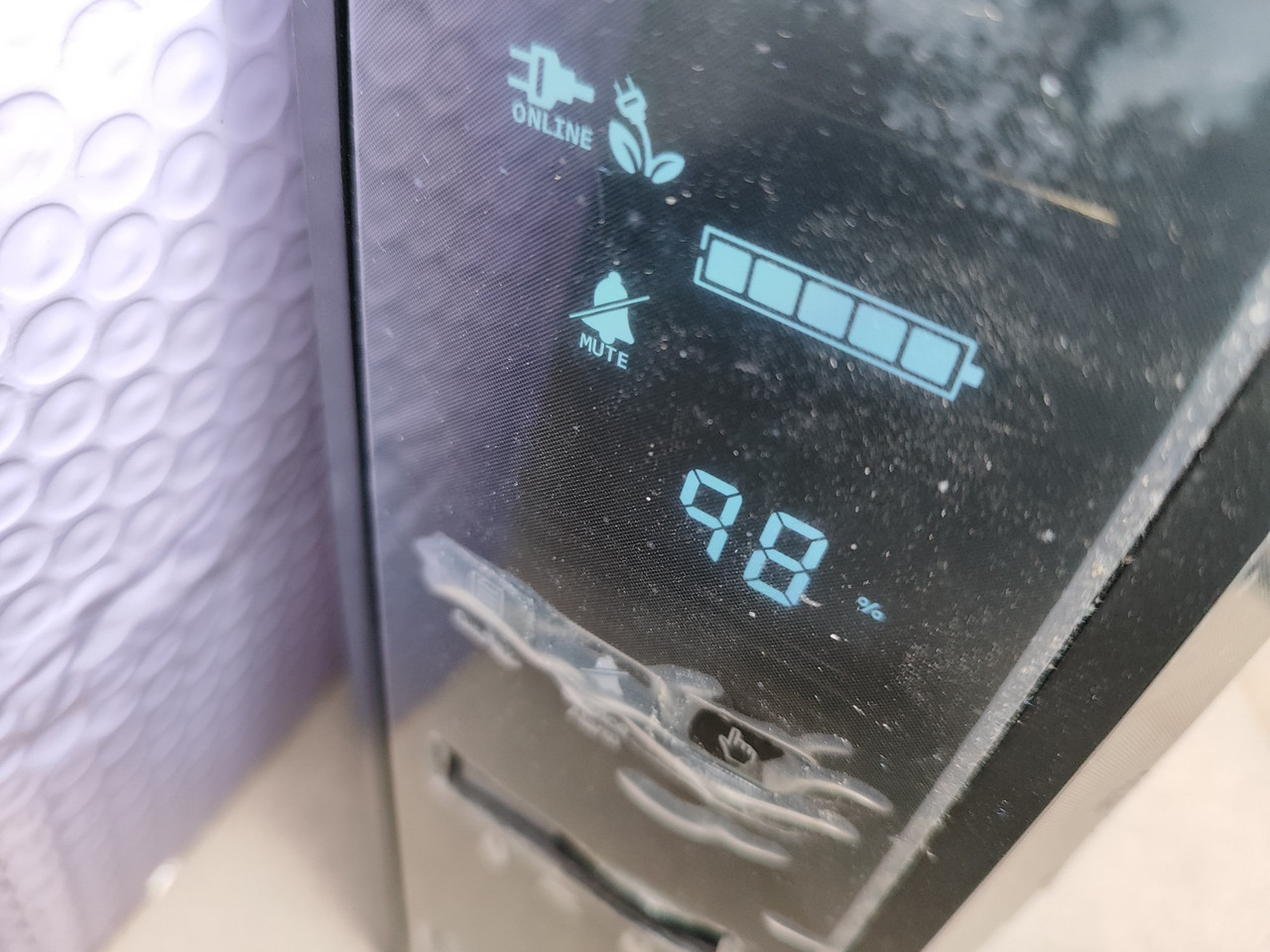

組回去當然是插電，開G 輕鬆秒殺 https://i.postimg.cc/rFtdYN9f/002322-E.jpg

===================== 其實組回去接上電池碰一聲有被嚇到XD VRLA的火花真的hen恐怖所以黃膠到底有沒有問題? 公道自在人心囉用戶能知道的是之後確實改用白色矽膠 (下圖CP1000PFCLCDa的USB充電子板) https://i.postimg.cc/q78x5yf2/152122_E.jpg

而且這款UPS居然是把VRLA上下面對面堆疊後面新型號也被改成非堆疊設計(L形) 不可否認碩天的UPS確實CP值很好但搞出黃膠之亂又不發聲明真的不ok -- 姊姊姊姊我們好像變成簽名檔了雷姆雷姆好像真的是這麼一回事呢 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 111.255.26.34 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1775716187.A.6B7.html

→
