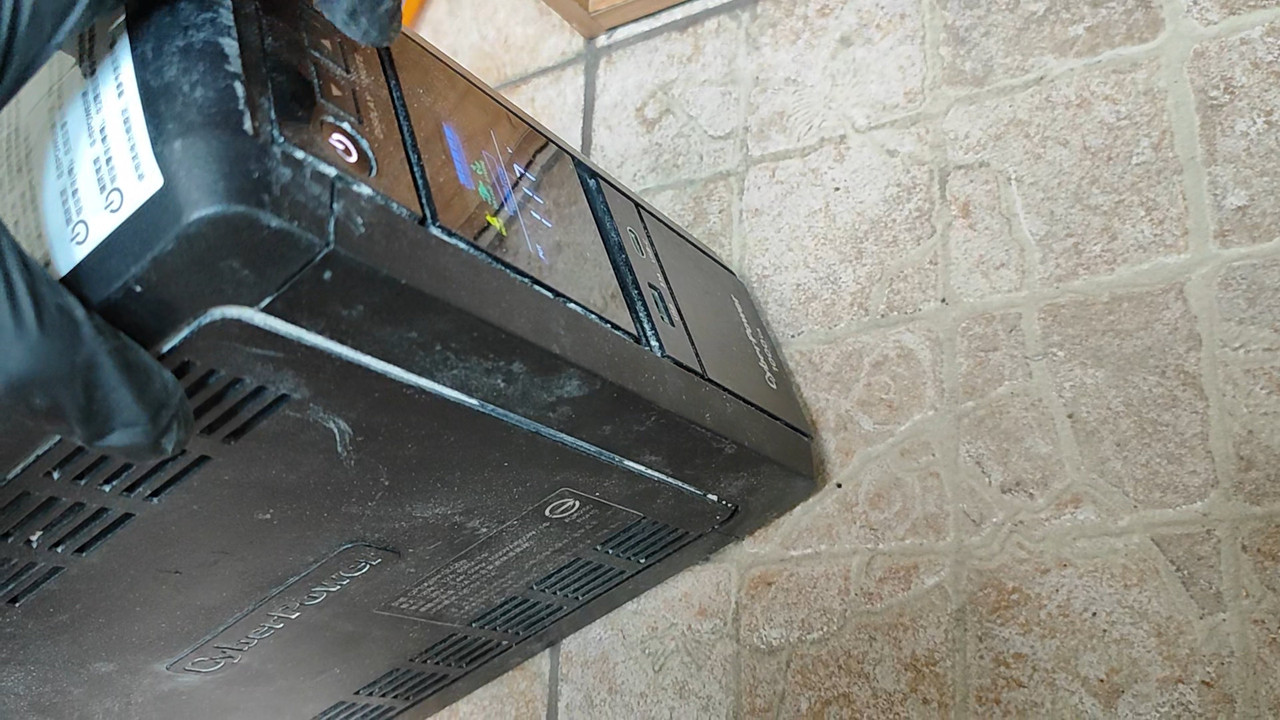

好讀: https://www.ptt.cc/bbs/PC_Shopping/M.1774588309.A.1B4.html 看到賣家有通電圖，當零件機賣1500就當當看賭狗畢竟一台CP1000PFCLCDa新品也要4700 1500就能買到1000VA、在線互動正弦波、USB通訊根本超值 ==== 開箱後第一件事當然是上電確認，尤其要看會不會異常發熱拔掉馬上沒電直接確定電池壞了 https://i.postimg.cc/V68Df490/beforefront_E.jpg

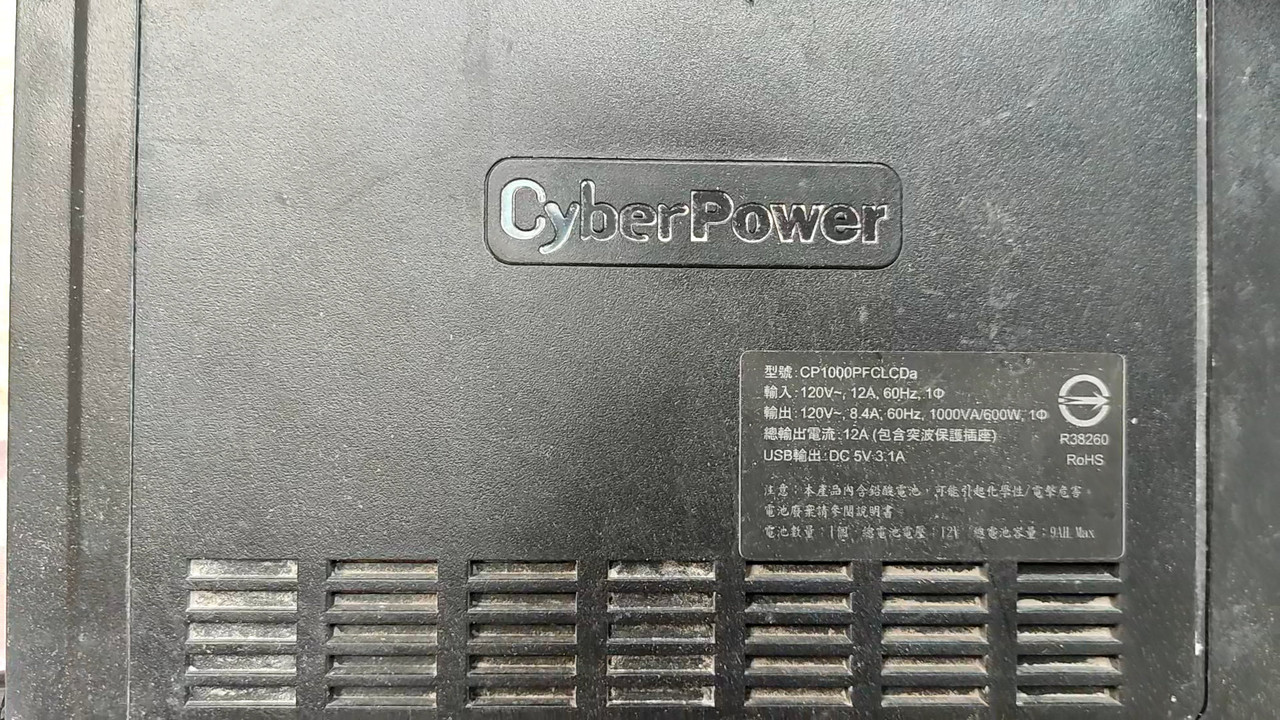

可以看到卡一堆灰塵，這台可是無風扇耶! 裡面應該不會很可怕吧? 應該吧? https://i.postimg.cc/FR4DrGbb/beforeeftside_E.jpg

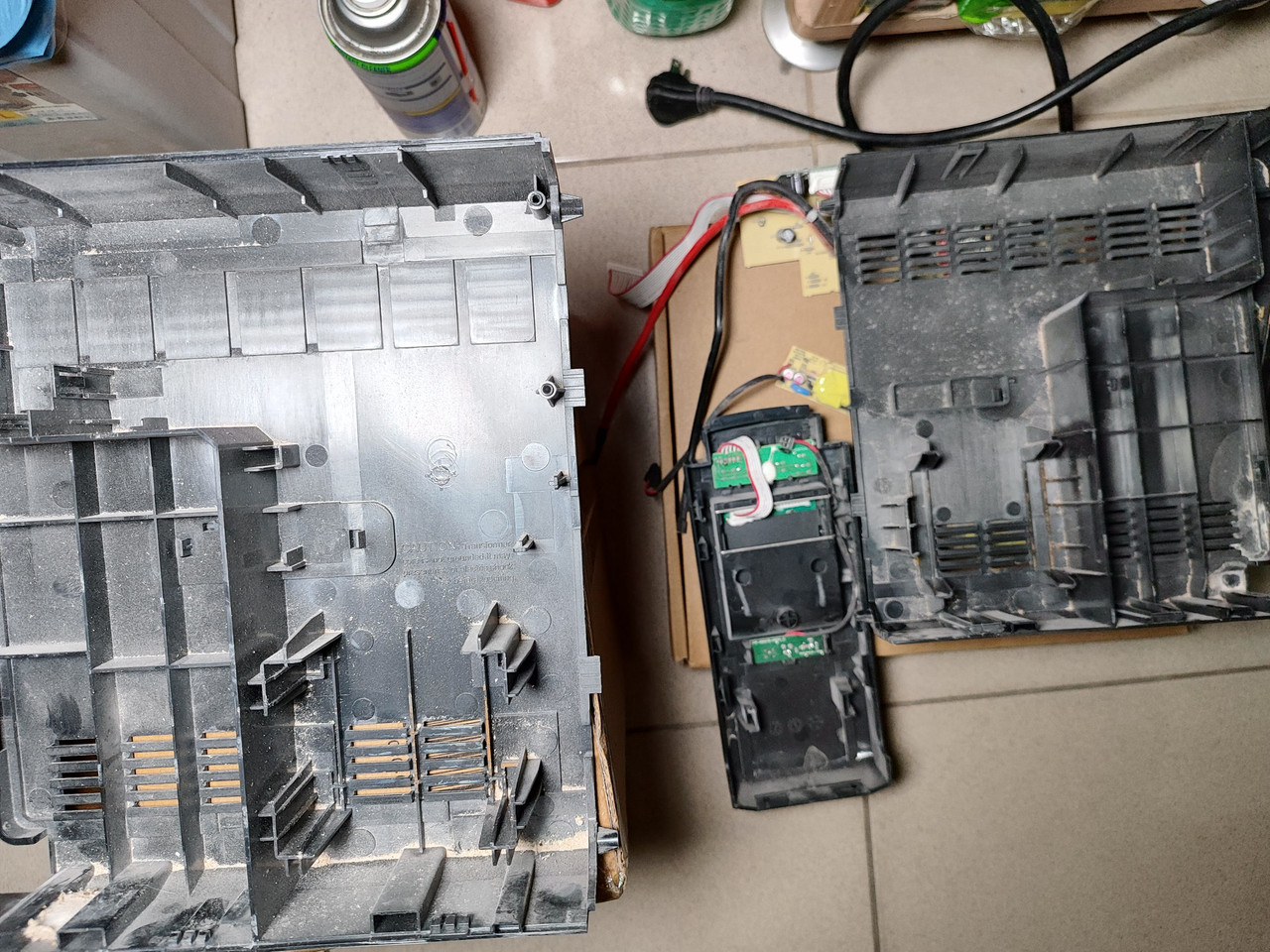

>>>請注意感電風險! 拔插頭拆解不要亂摸電容，後果自負<<< 這種狀態當然一定要拆開的，但這台外殼卡榫哭爸難開歷經千辛萬苦分解後... https://i.postimg.cc/j5cQsTd3/212637_E.jpg

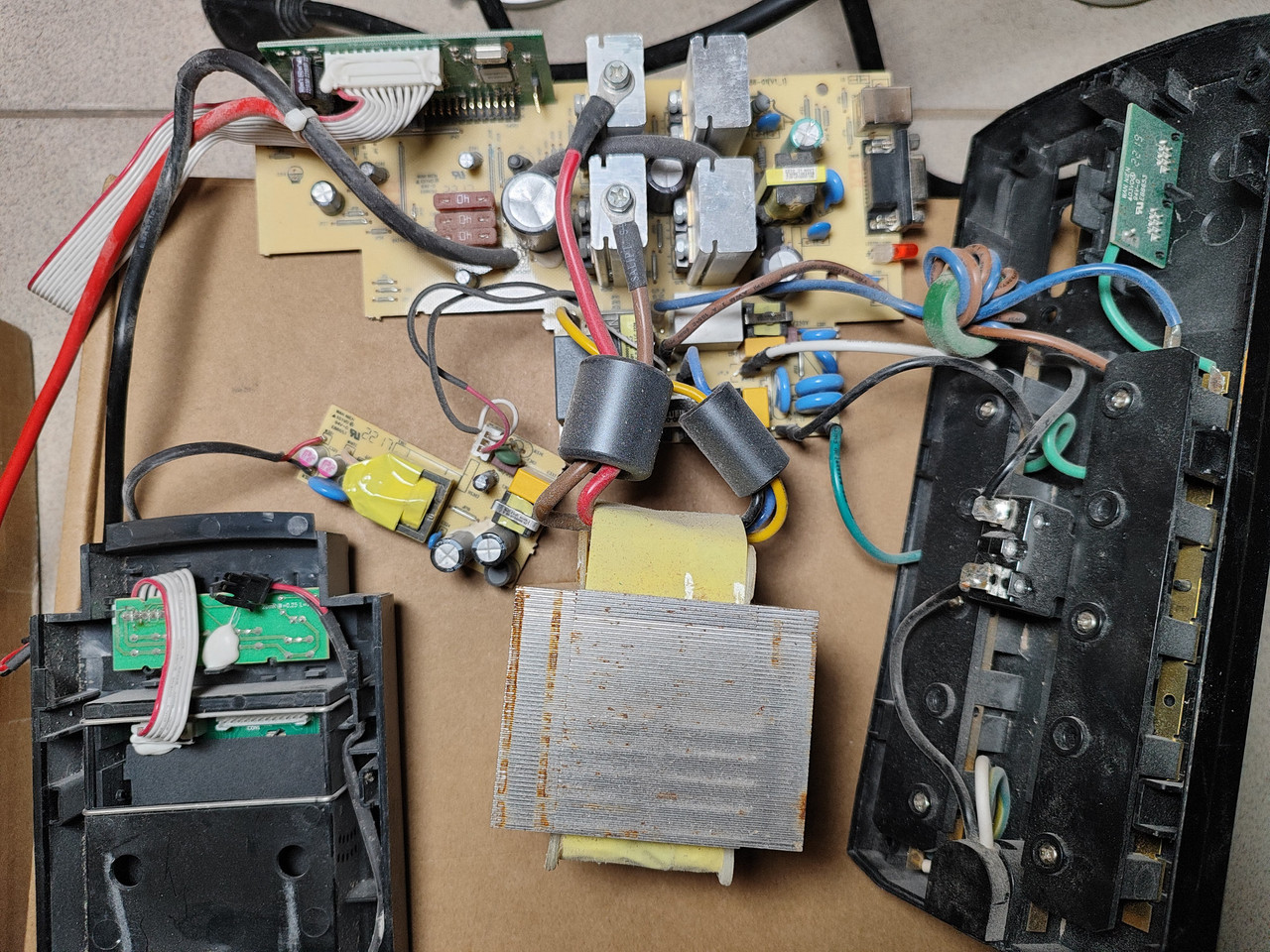

真的是剛出土的文物! https://i.postimg.cc/769Mx4Z5/212723_E.jpg

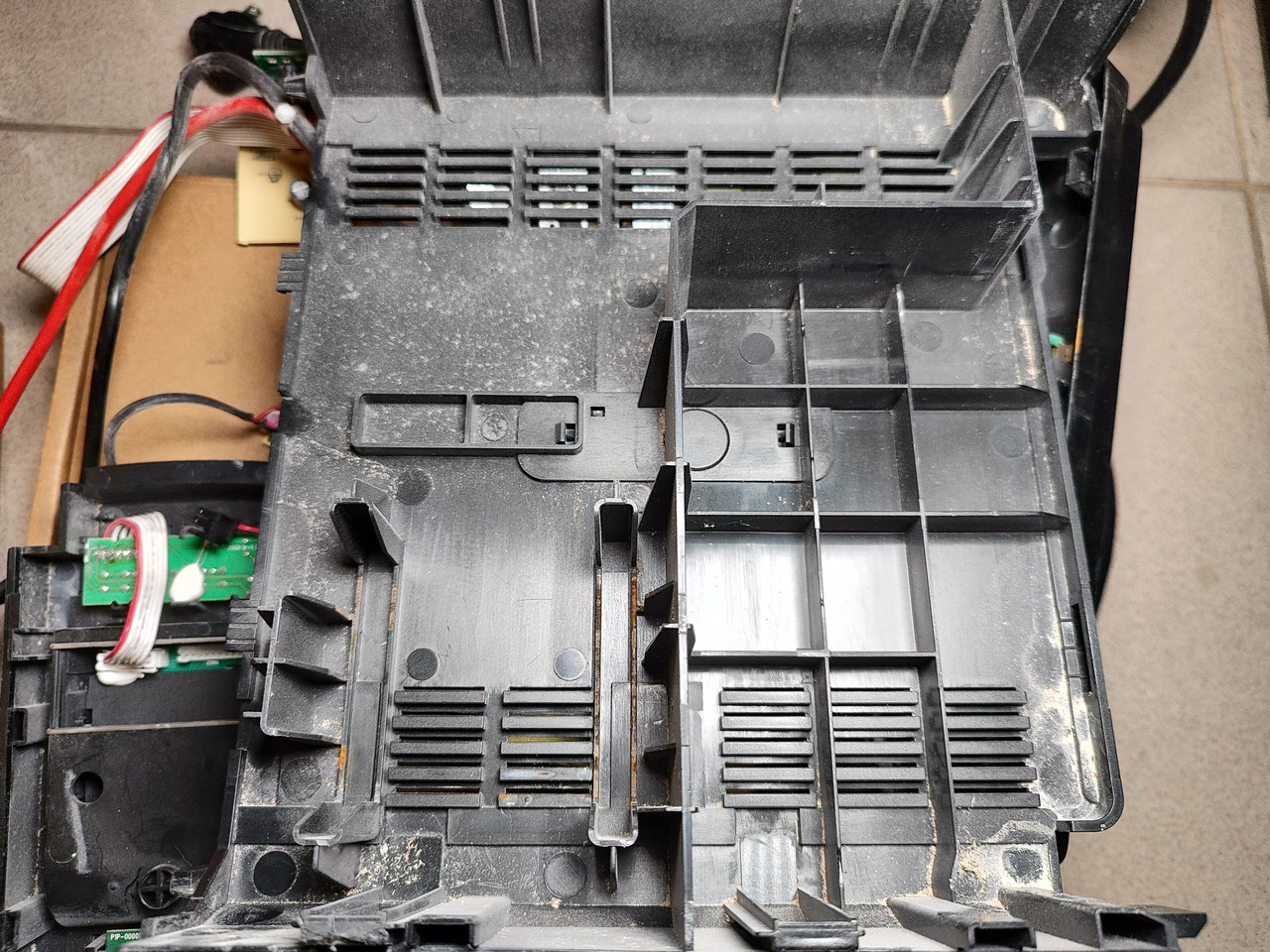

看右下角懷疑有進水的痕跡(右邊是電池側) https://i.postimg.cc/sXm9Vzgr/212704_E.jpg

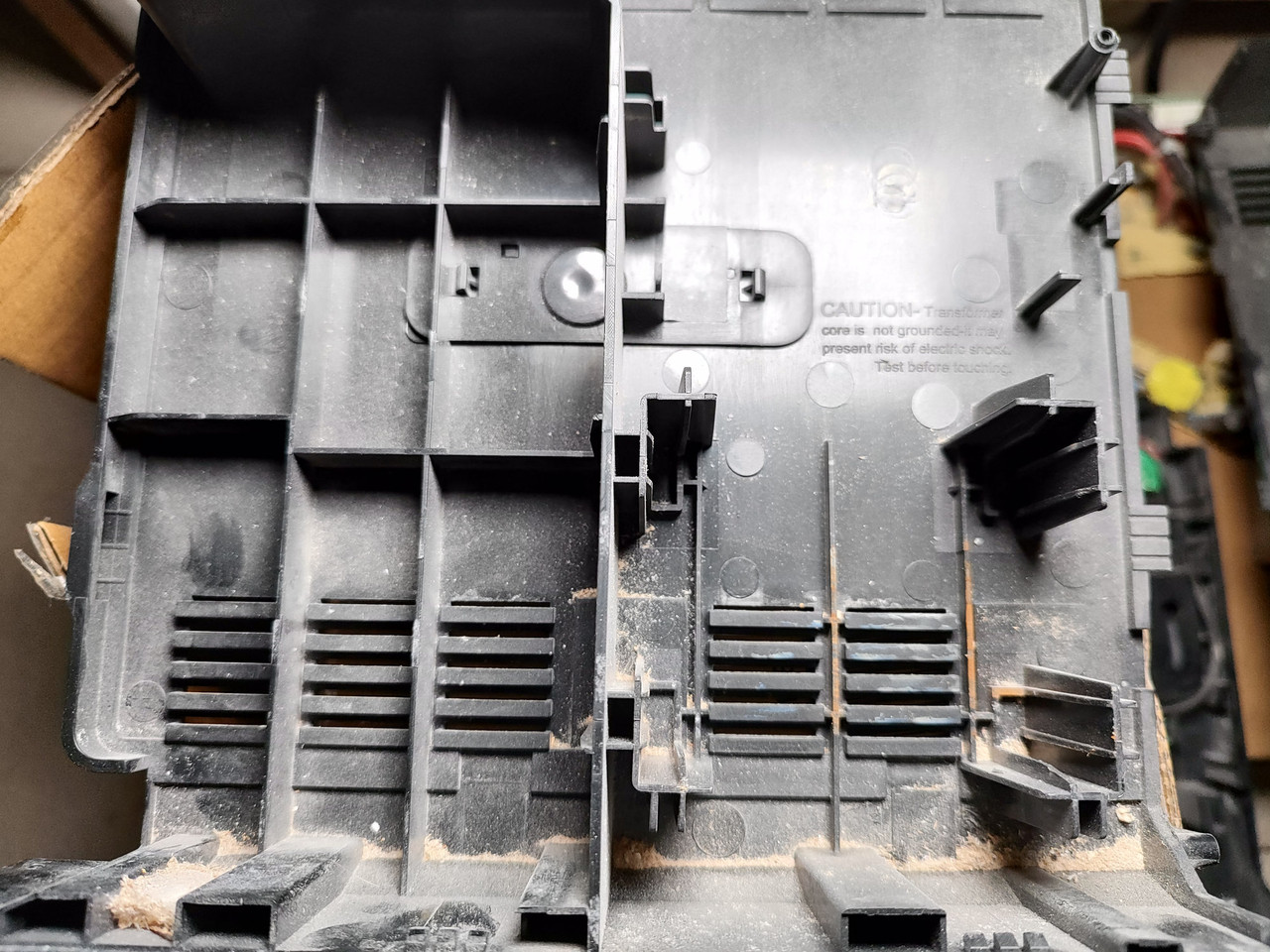

另一邊左下角則是有繭(左邊是電池側) https://i.postimg.cc/PxyztHr7/212657_E.jpg

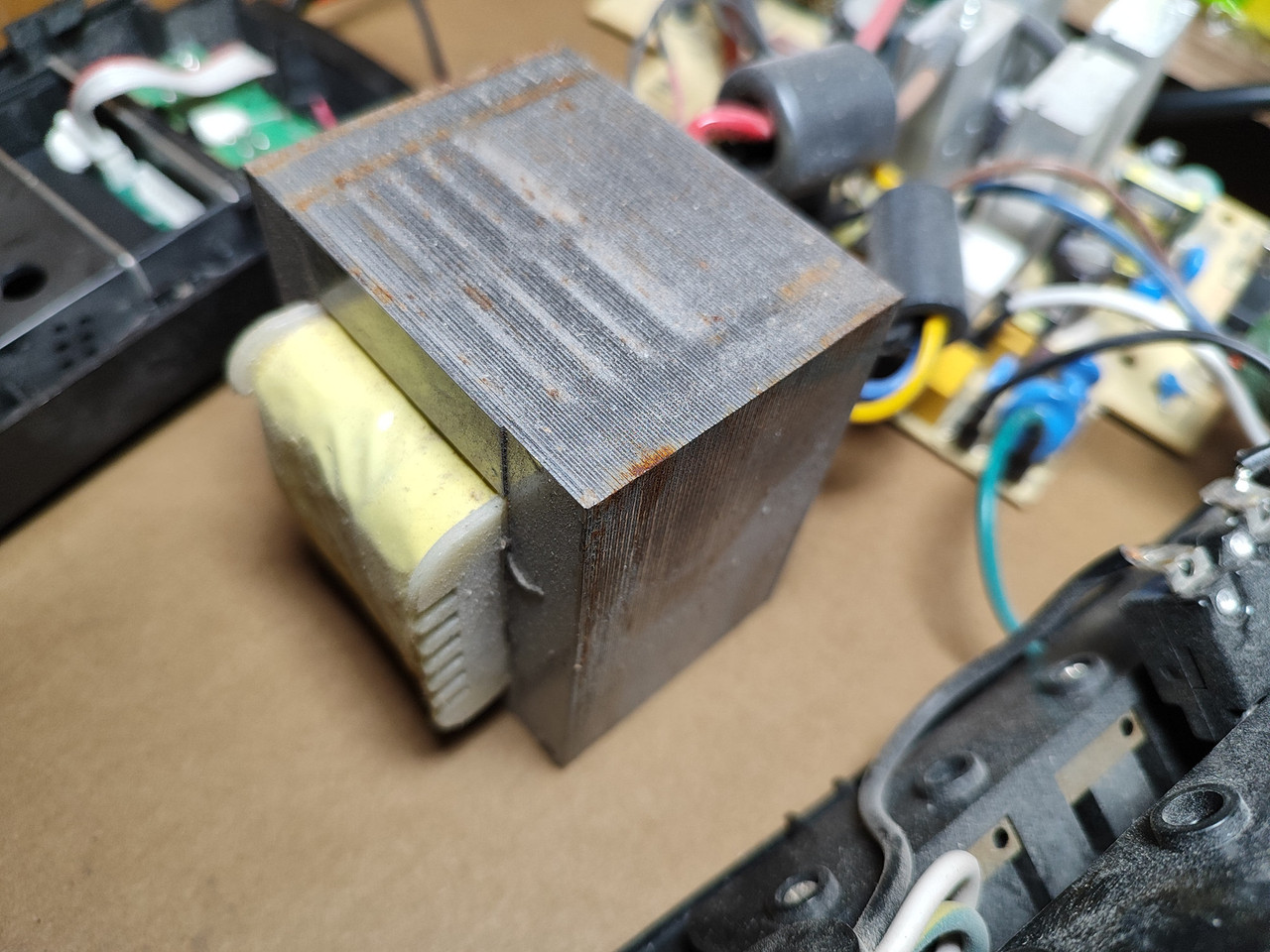

很明顯有稍微沾水的是變壓器，可以看見一些鏽斑外面通風口還印了一條灰塵 https://i.postimg.cc/VvN9vhJd/212744_E.jpg

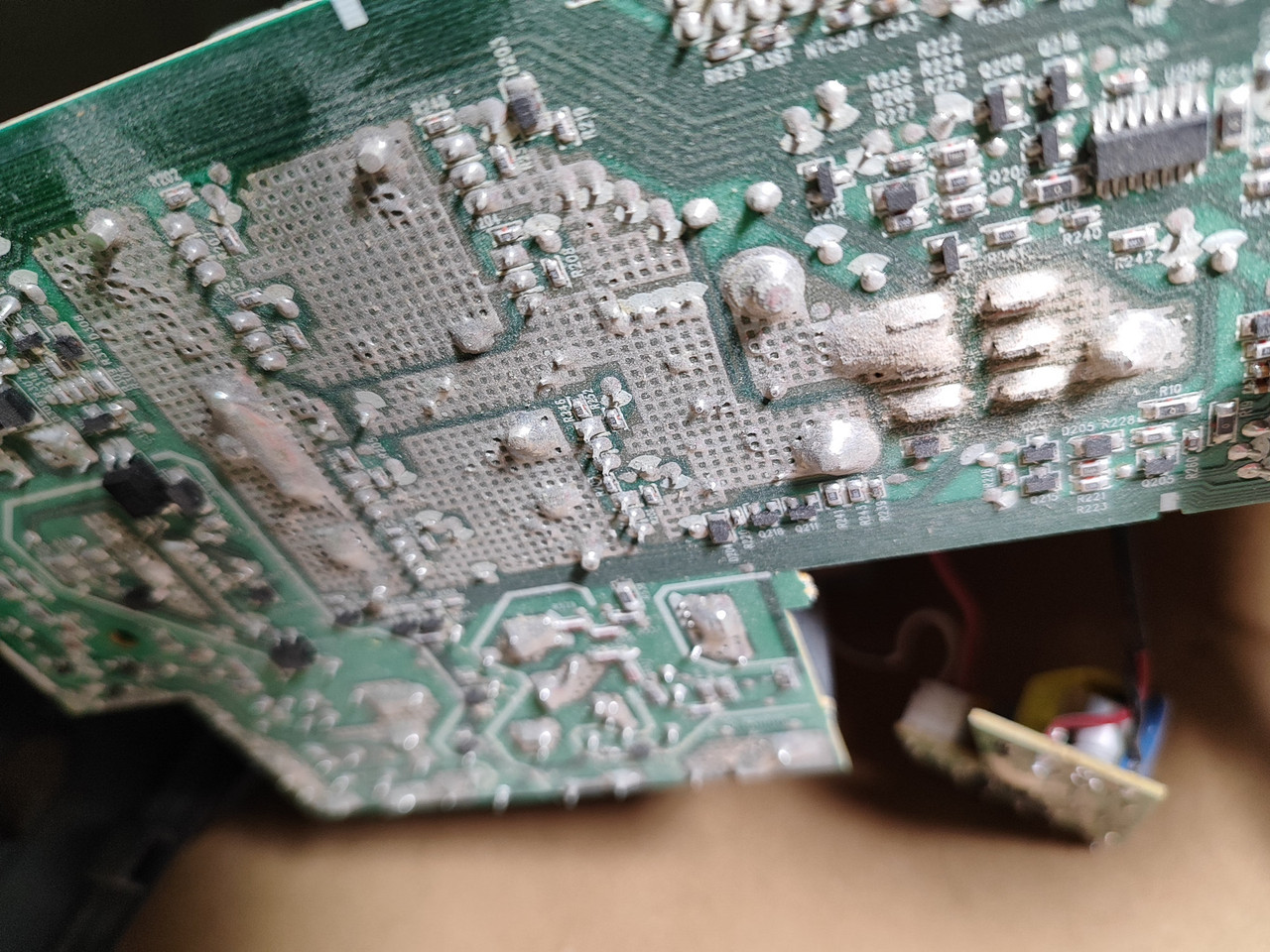

不過好家在電路板背面沒有進水對這種設備來說電路碰水等同判死 (這面是假的通風口，所以水沒辦法入侵) https://i.postimg.cc/50bSdy1r/190651_E.jpg

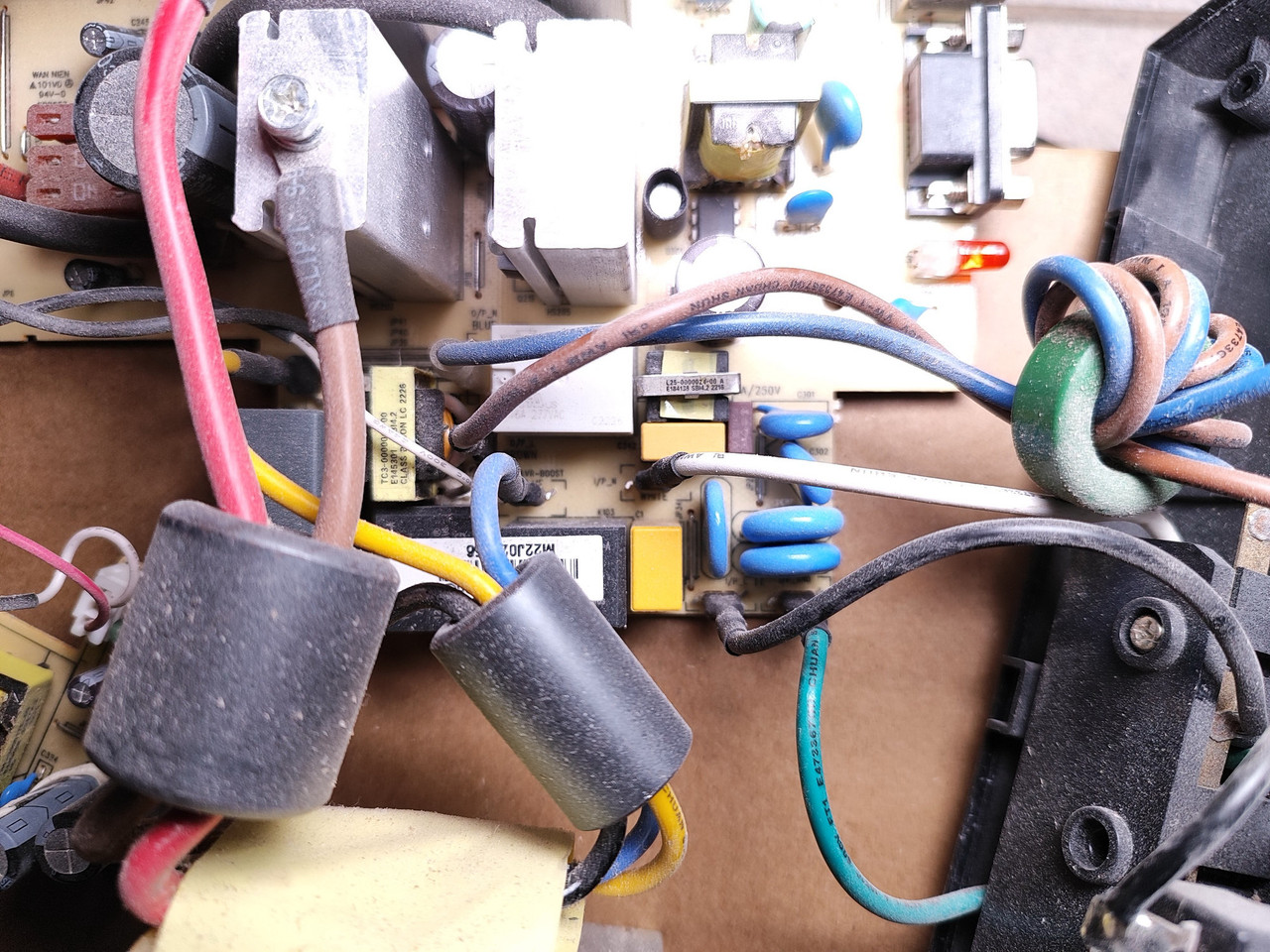

請徹底檢查有沒有燒焦、變色的地方有這種情況當然就翻車了 https://i.postimg.cc/8zkXFXgZ/185904-E.jpg

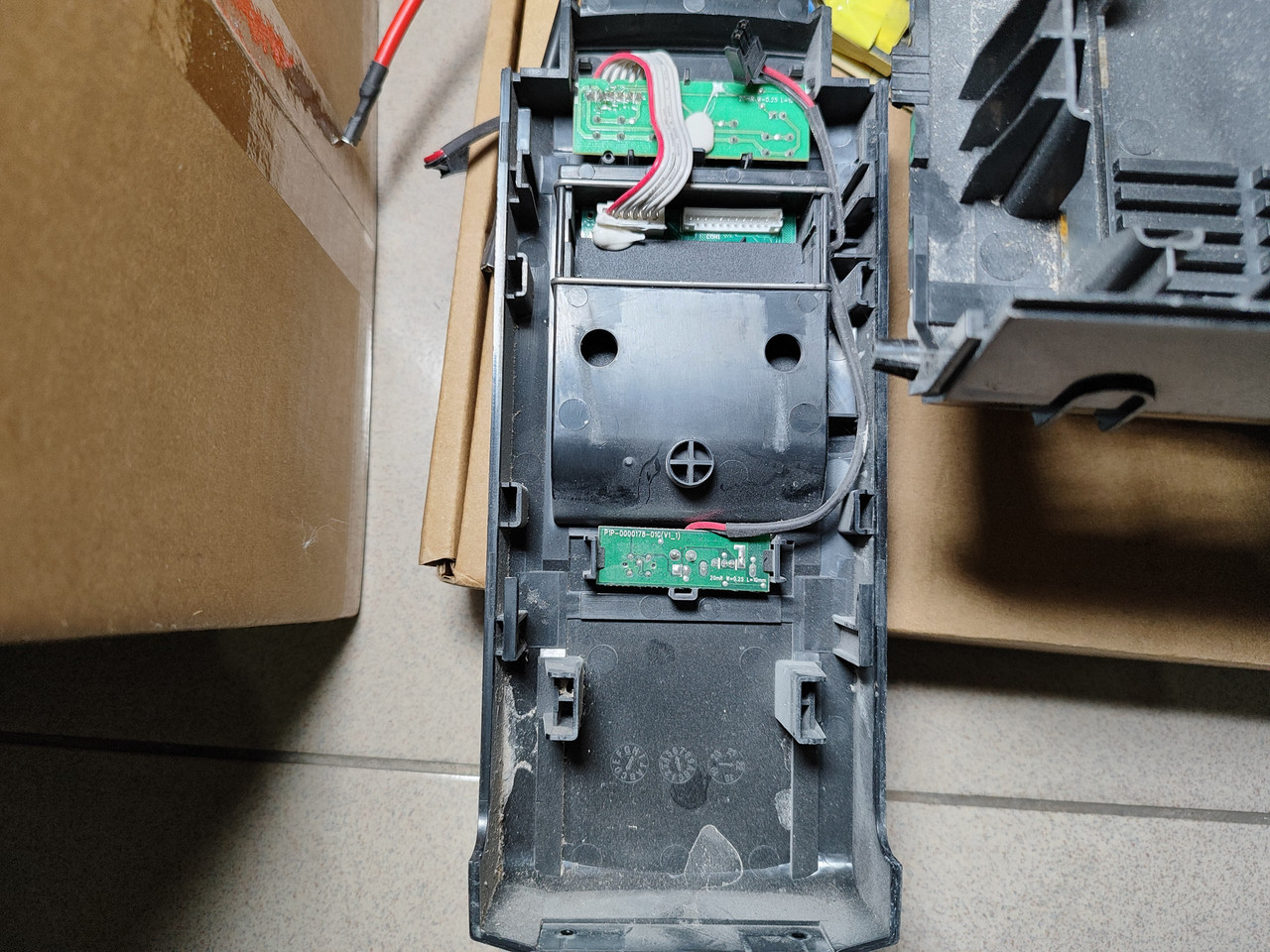

前面板不能只大部分解，必須完整拆開才能水洗這邊下方也能看見一點水痕 https://i.postimg.cc/C17HF0xM/212711_E.jpg

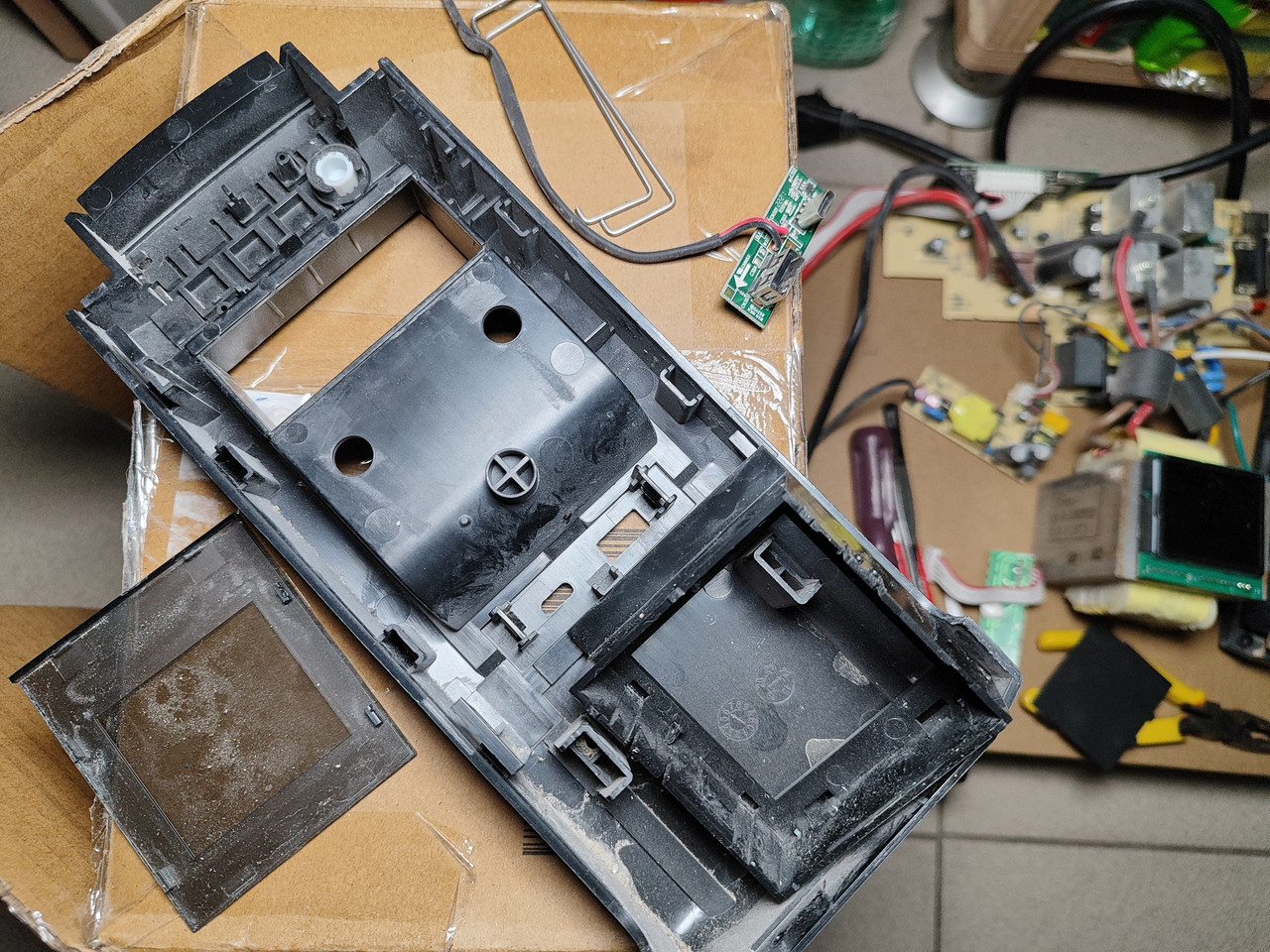

面板也是個哭爸難拆的部分，要拆兩根鐵絲和LCD總成好在細部拆解後並未發現零件進水，單純灰塵很多 https://i.postimg.cc/0jNGj4zY/222813_E.jpg

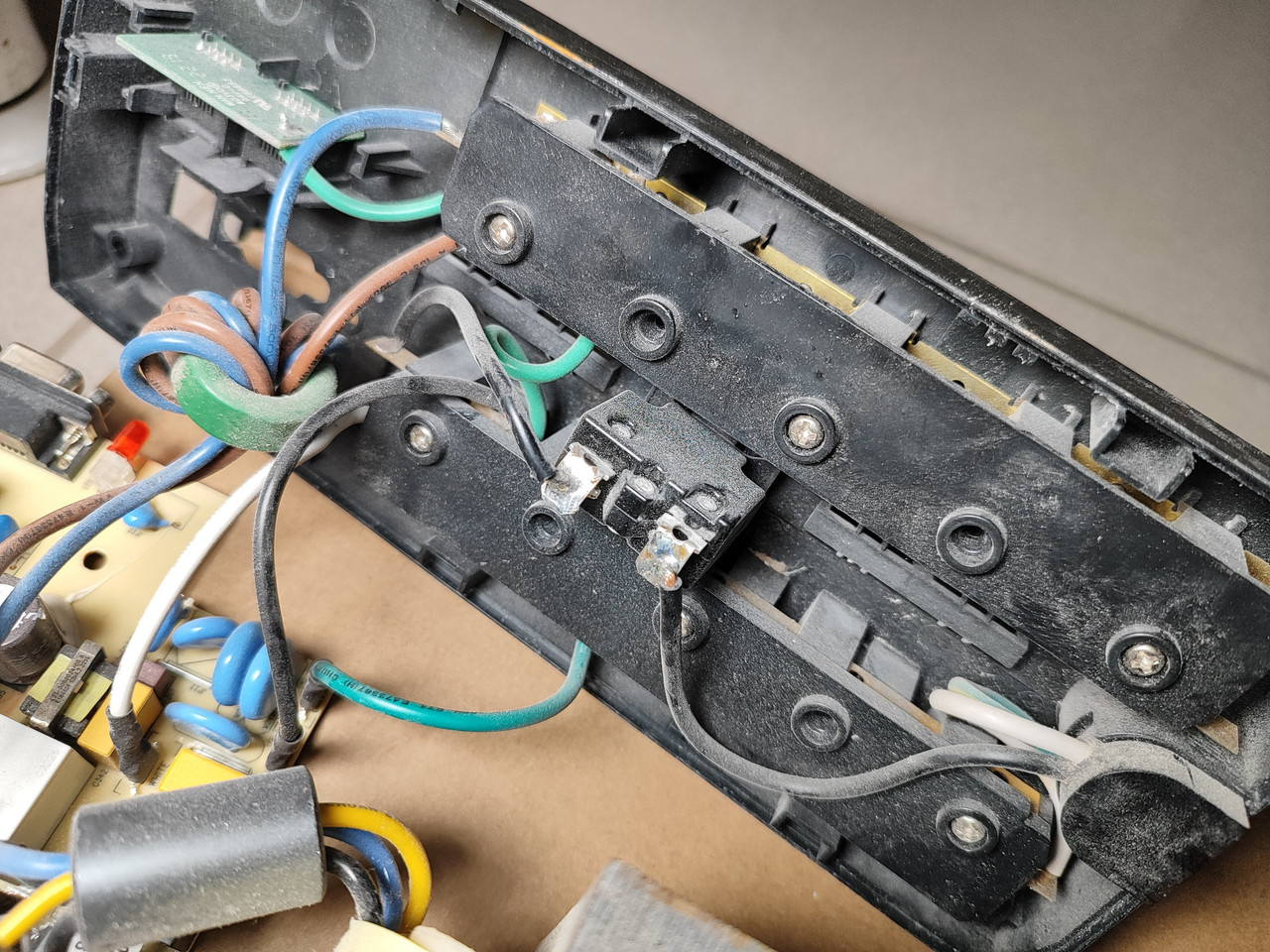

插座銅片沒有氧化，這邊也是螺絲卸下拆開清灰 https://i.postimg.cc/zvfwvQyv/212732_E.jpg

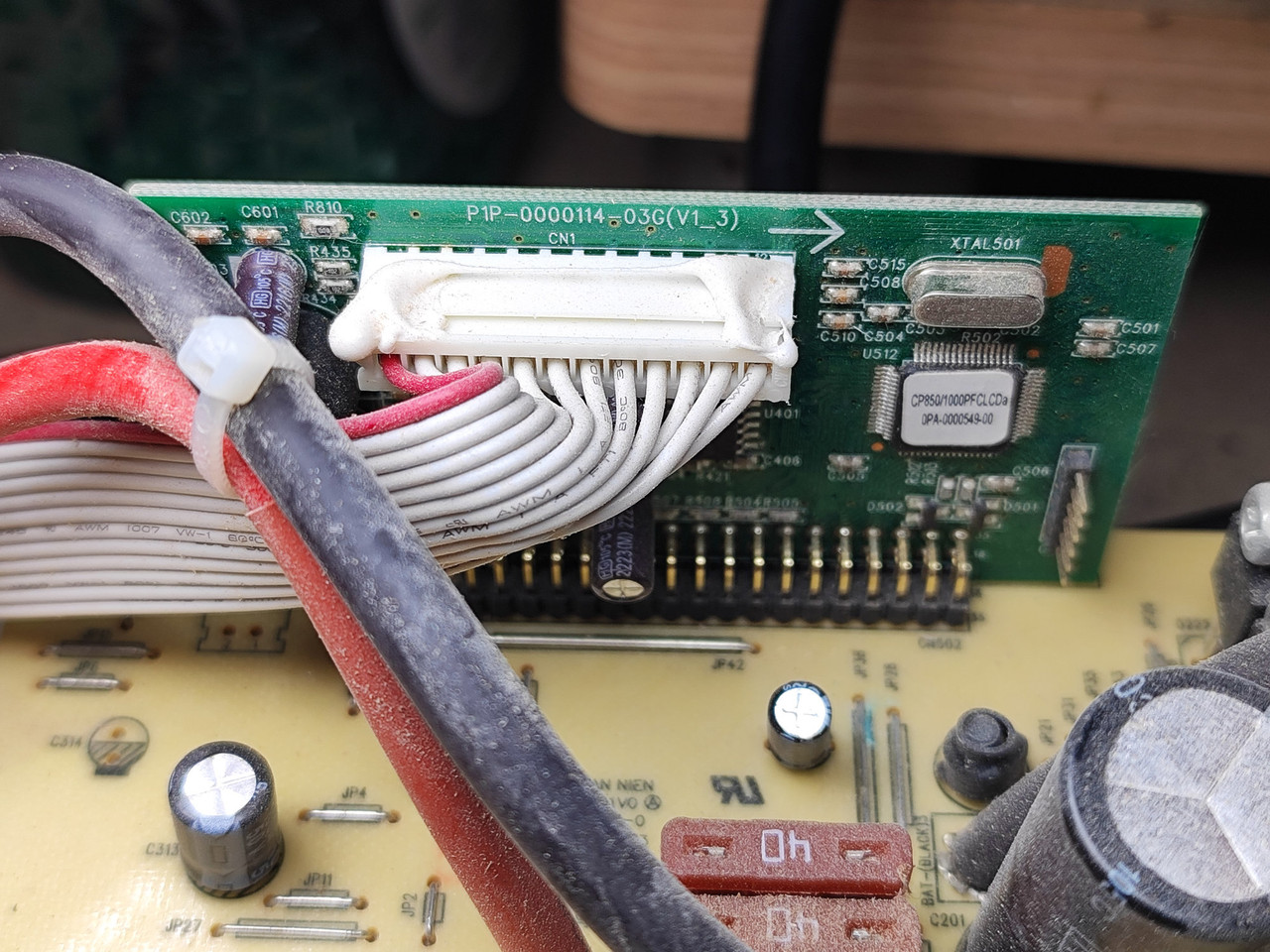

Cyberpower把數位電路做成子卡上面貼紙來看850和1000的型號是共用同一顆MCU https://i.postimg.cc/5yt5yrXH/212818_E.jpg

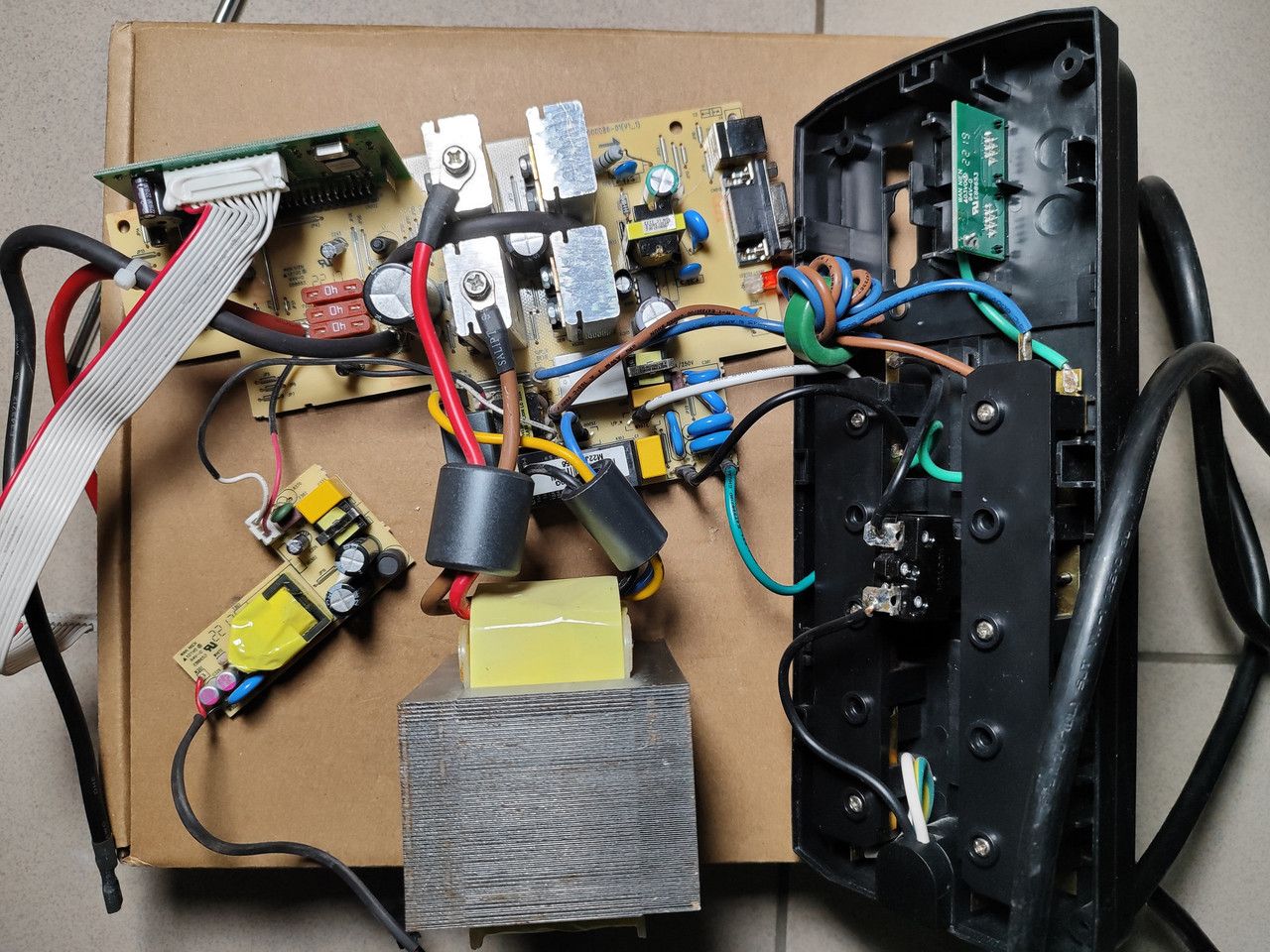

電路板用氣槍吹一吹還挺乾淨剩下比較吹不乾淨的地方則是用油漆刷慢慢處理 https://i.postimg.cc/vH21GB7L/163000_E.jpg

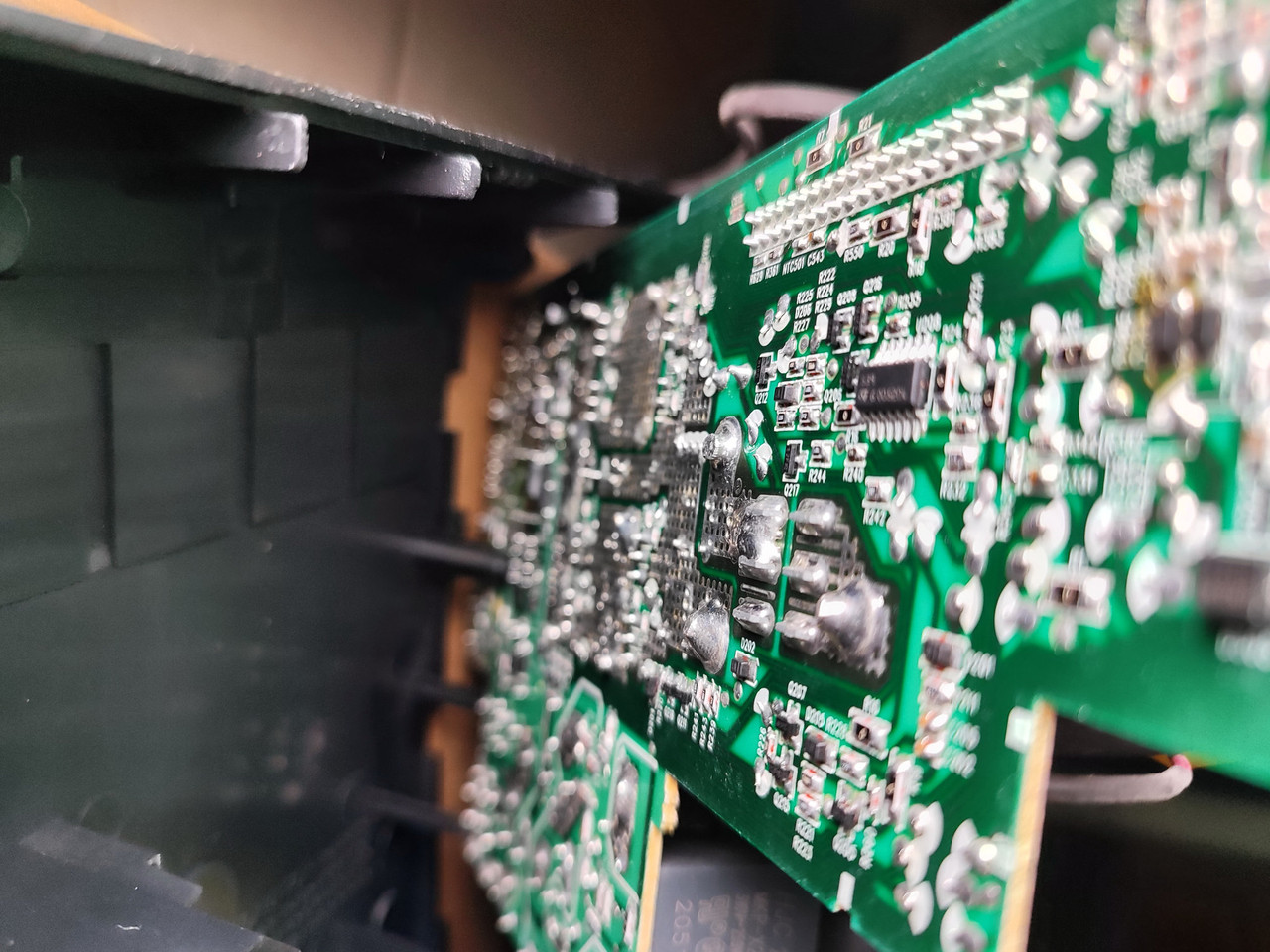

背面SMD元件都很完美，沒有氧化 https://i.postimg.cc/Hxd9DnHw/163647_E.jpg

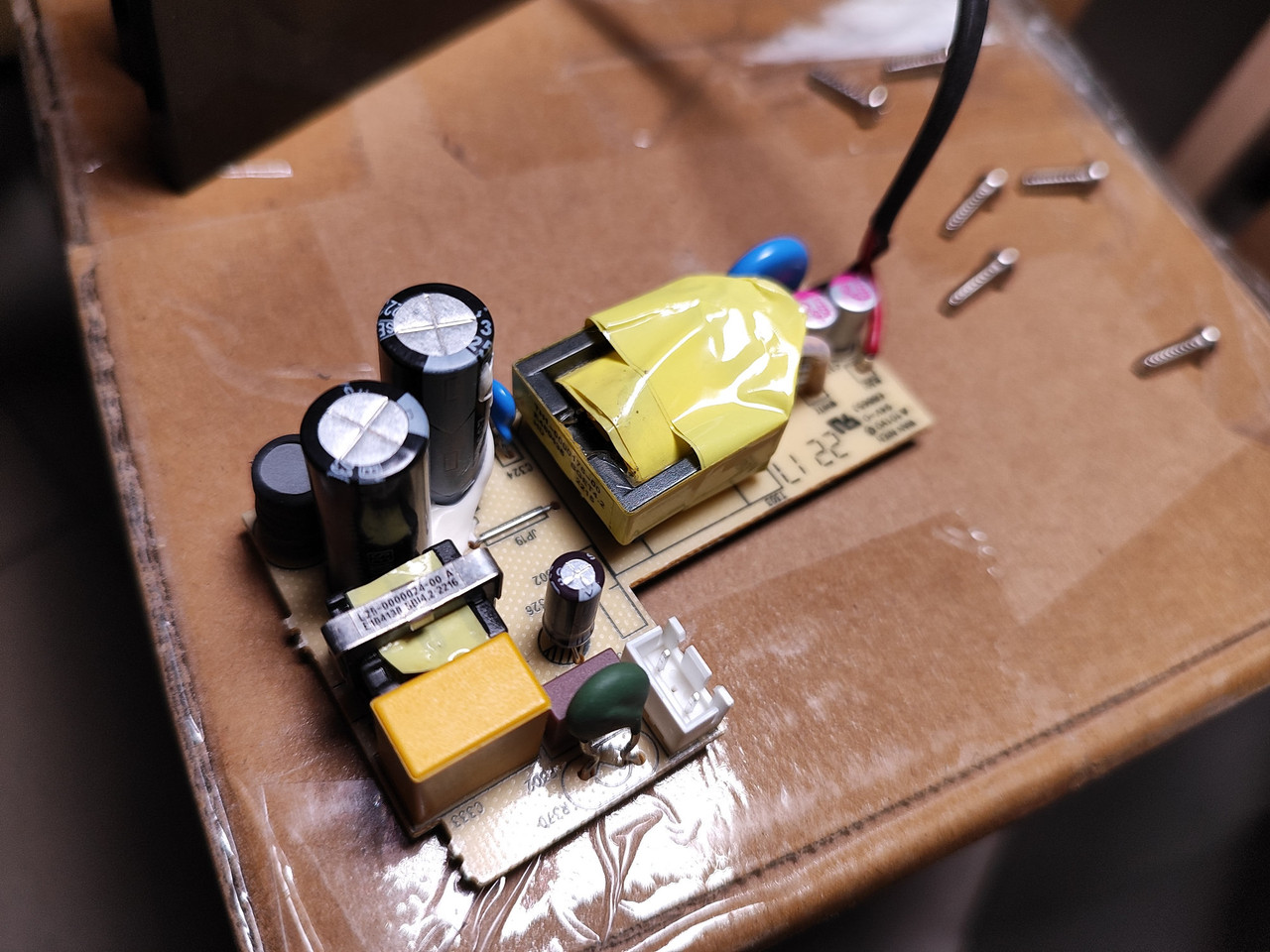

之前Cyberpower舊款UPS有黃膠之亂好在這台是用白矽膠，這樣就不用擔心膠會老化 (這片是USB充電用的子板) https://i.postimg.cc/q78x5yf2/152122_E.jpg

電池為忘記拍照的LEOCH DJW12-9.0 前面提過無法提供備援電力(拔插頭後直接斷電) 量測後是已經過放的5~6V 鉛酸電池低於10.5V會內傷加速硫化，直接買新電池但還是嘗試用充電器充一下唉唷，放一個晚上居然能充到12.94V呢 https://i.postimg.cc/1zprjwxw/153617_E.jpg

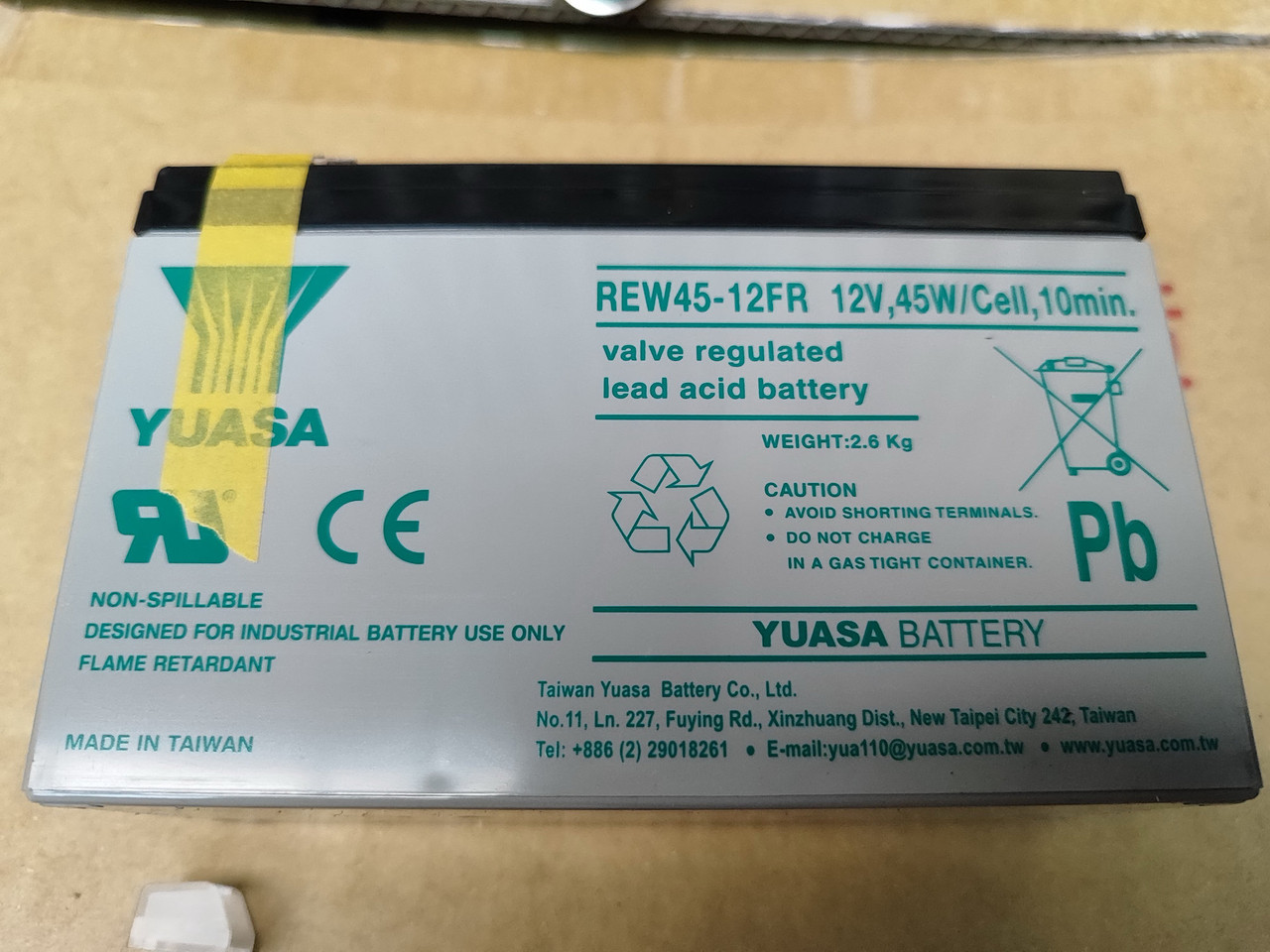

但當然充得進去不代表能扛負載後來拿去電池行回收有借內阻計來看...高達110mΩ 規格從20mΩ飆到那麼高當然沒辦法用 (內阻是評估電池健康度最關鍵的數值) 這次購入了湯淺REW45-12FR(灰色外殼是耐燃材料) 15.4mΩ的內阻比原本的還低，而且是長壽命型 https://i.postimg.cc/RF4L5h9R/170053_E.jpg

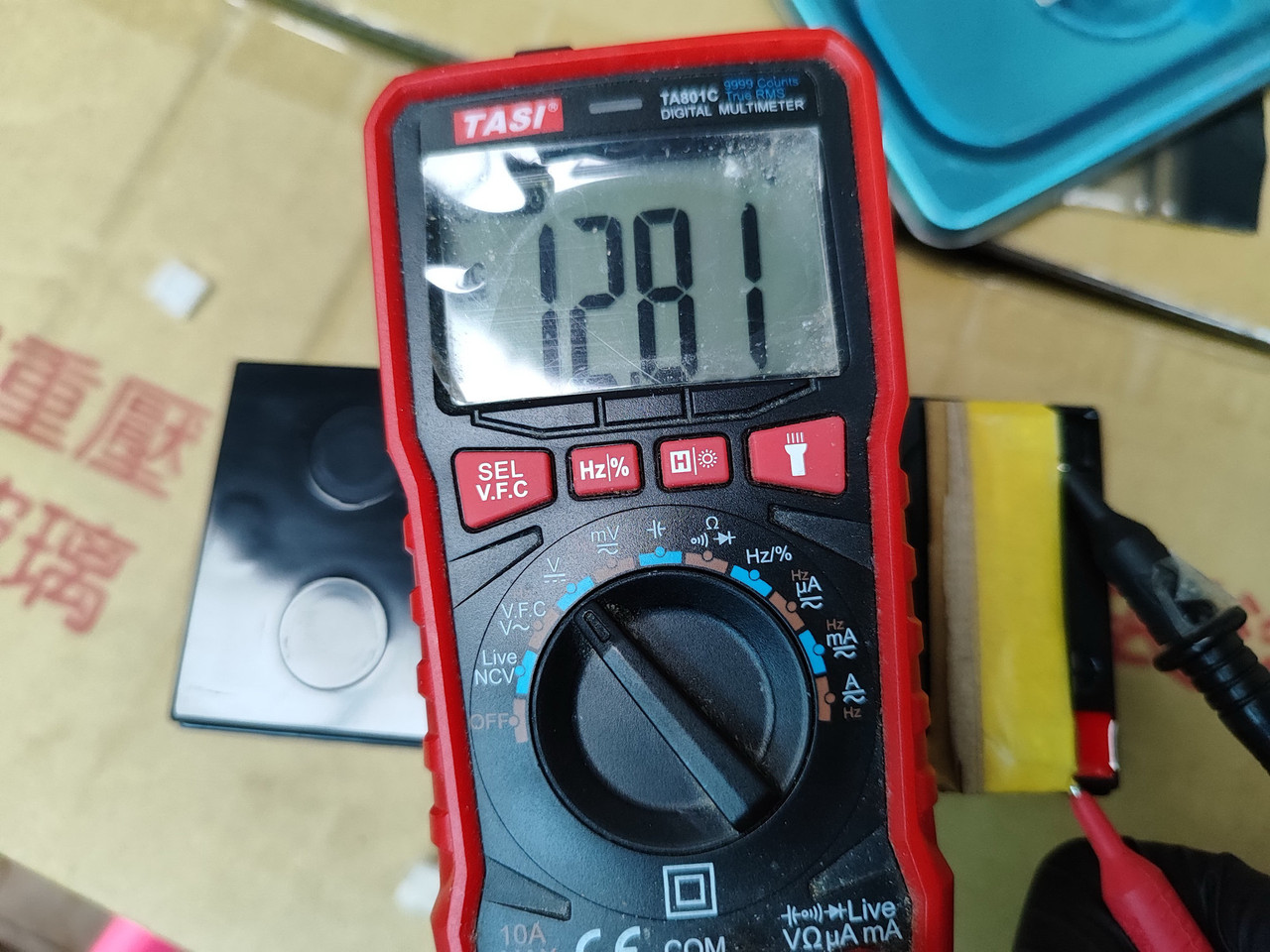

之前買過2顆CSB HRL1234W F2FR給CP1500PFCLCD 換口味是因為CSB標稱內阻17mΩ，試試比較低的湯淺自從買了充電器後看到電池都想充果然還是要先充一下，原本12.81V https://i.postimg.cc/C1SsT5Yj/170027_E.jpg

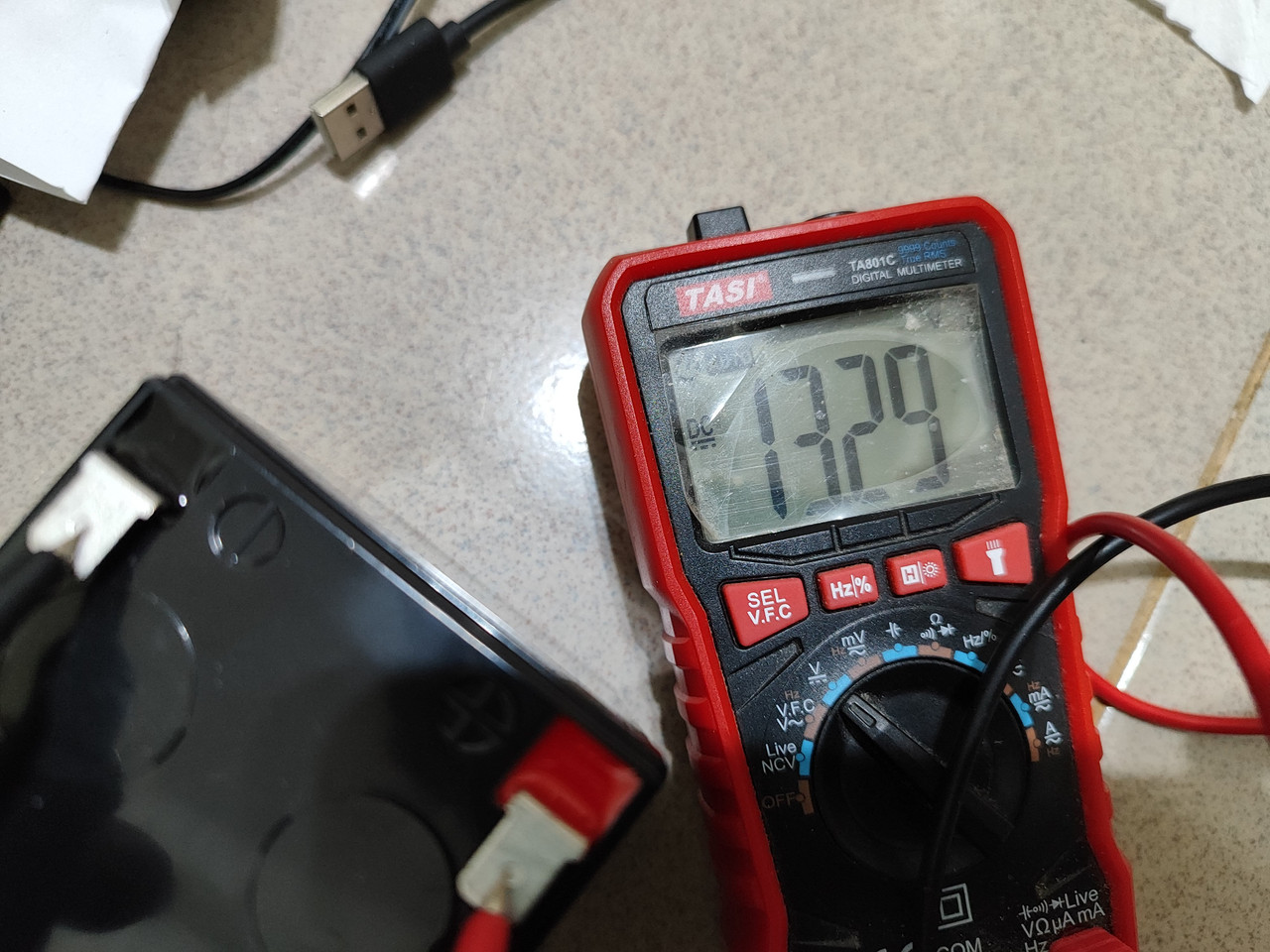

充超過一個小時充飽到13.29V https://i.postimg.cc/pTjQFjCW/202308-E.jpg

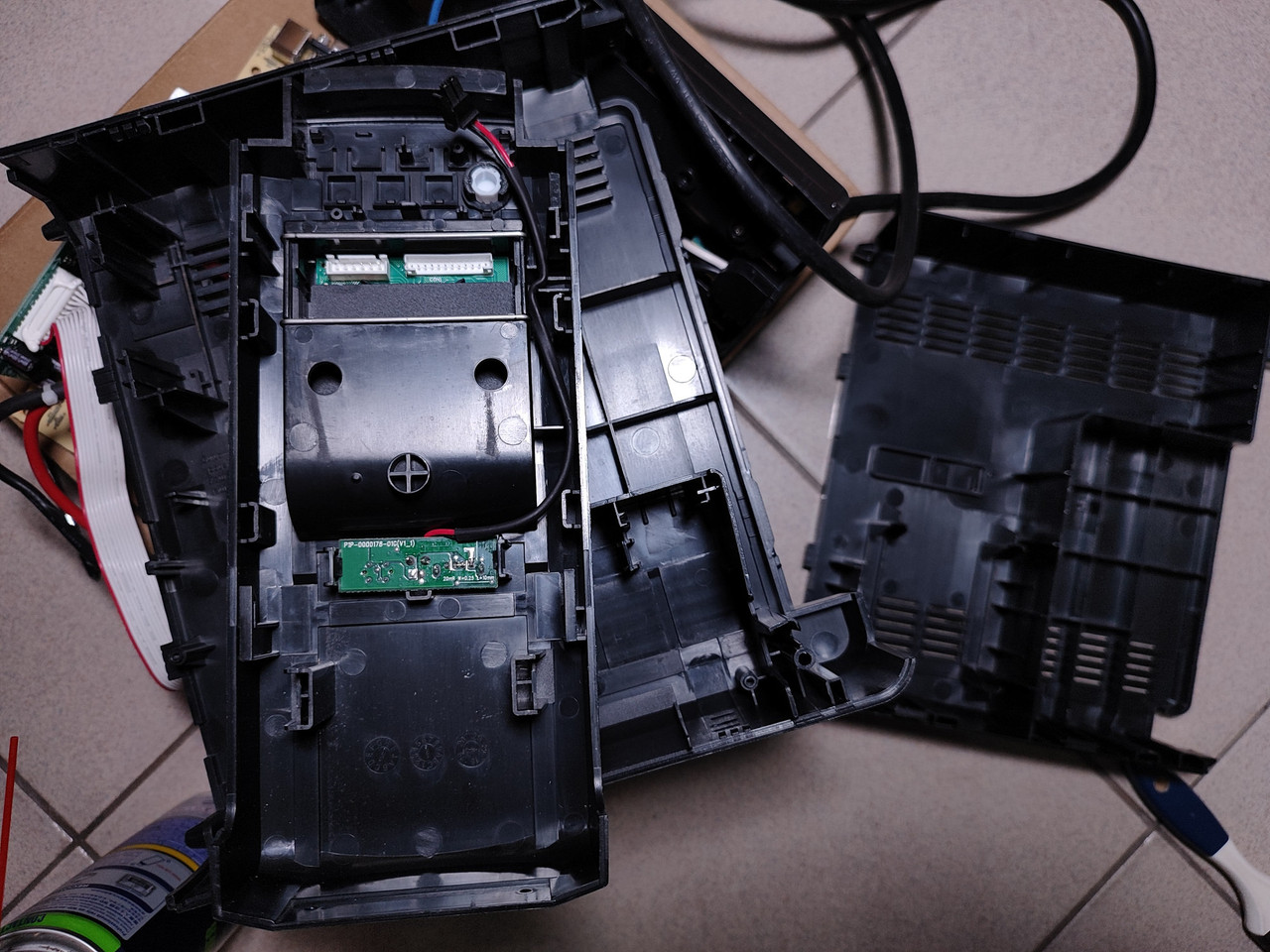

外殼泡清潔劑沖+刷、泡消毒漂白水、晾乾前面板直接組回去 https://i.postimg.cc/zB8FZv5T/163159_E.jpg

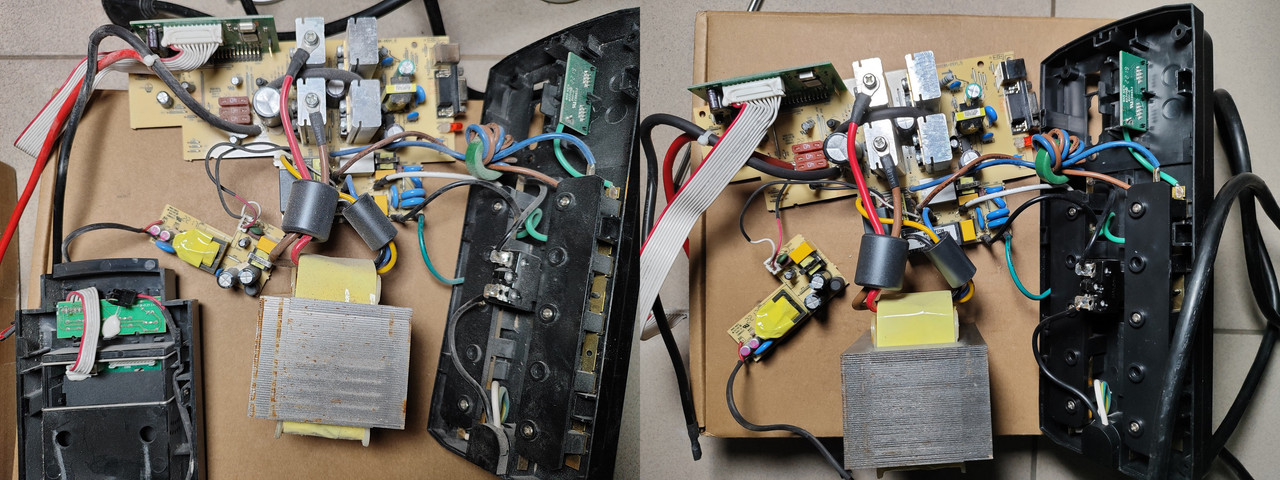

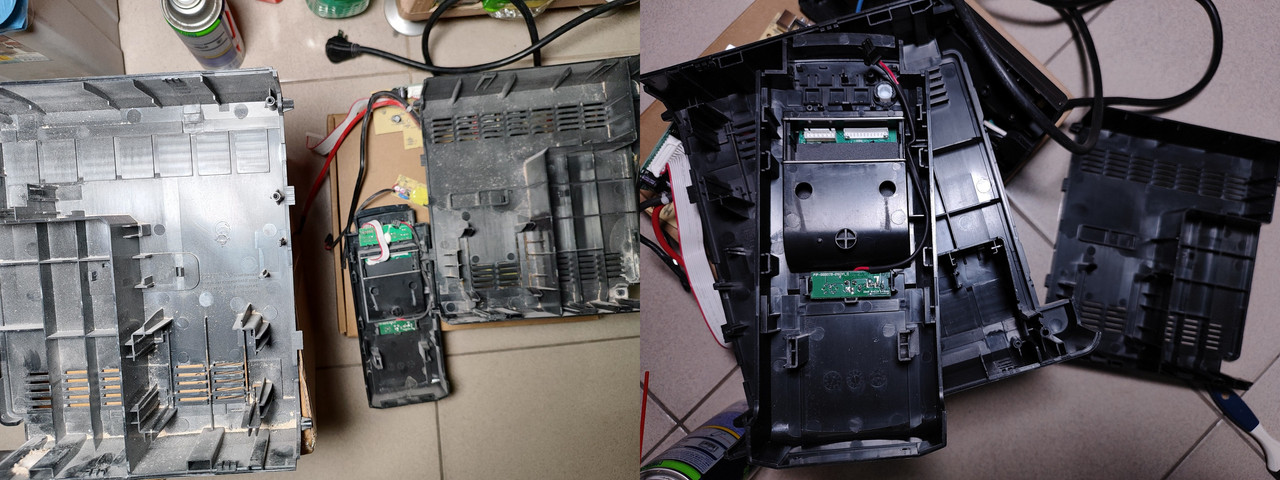

準備組回，來兩張Before&After https://i.postimg.cc/FHWKQsck/pcb.jpg

https://i.postimg.cc/Jz6hW4Jy/case.jpg

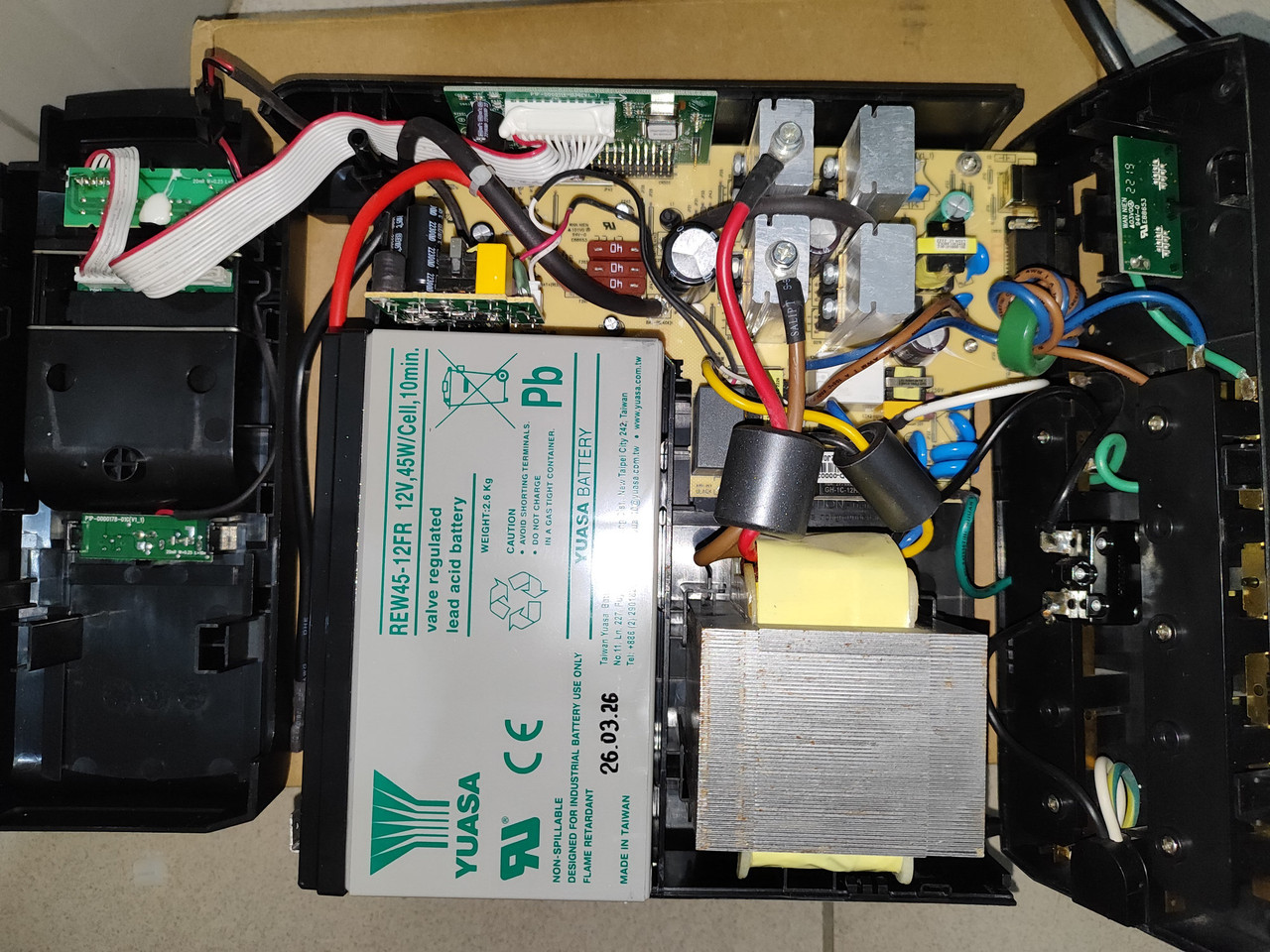

媽呀光是從這角度拍根本一手女用九成新 https://i.postimg.cc/XJ4kSq4M/203146_E.jpg

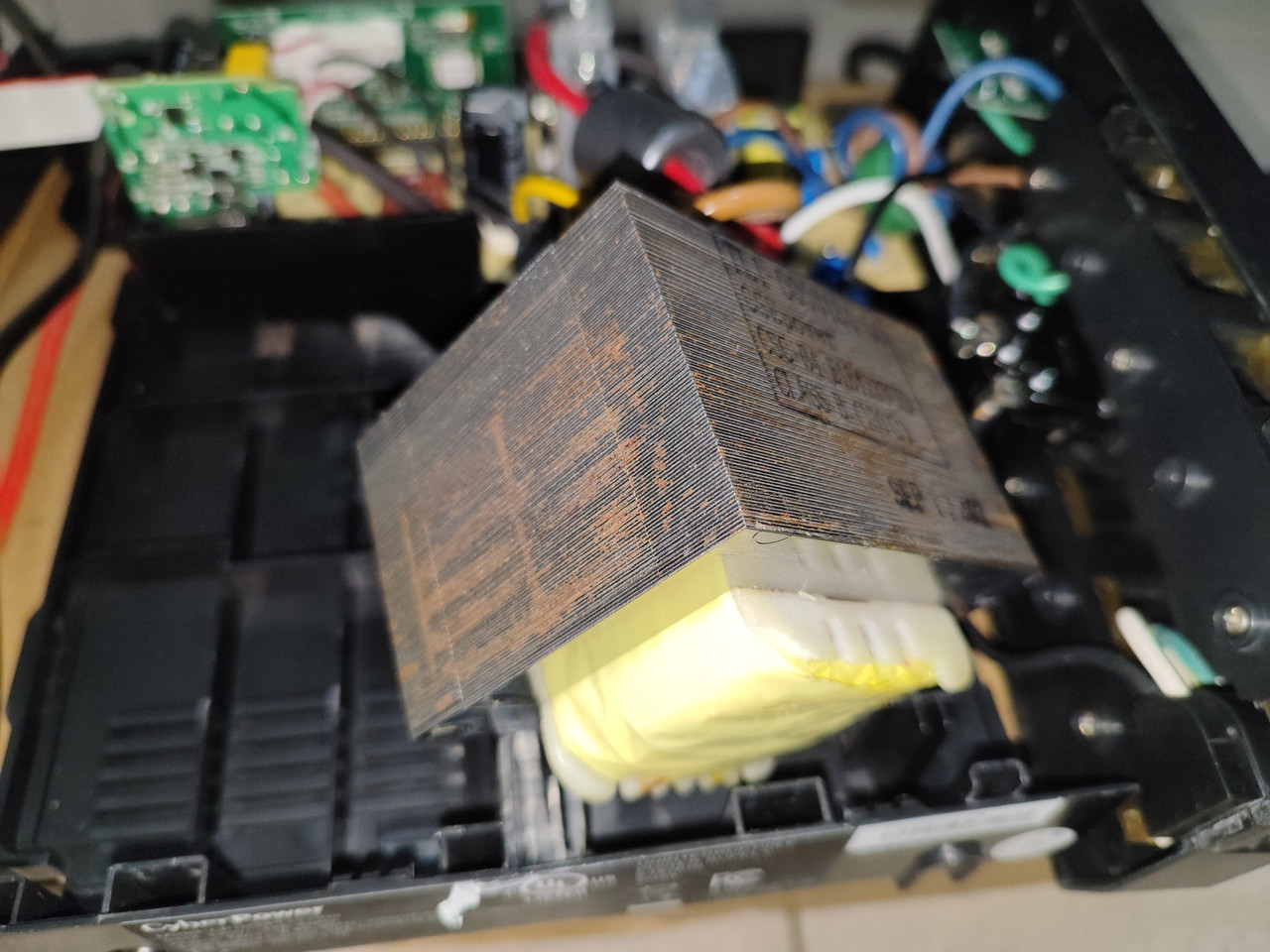

前面提過的變壓器鏽斑，另一邊比較嚴重(也是散熱孔痕) 本來想說用砂紙除鏽但不影響使用就單純拿IPA擦乾淨 https://i.postimg.cc/mDByfkRJ/204435_E.jpg

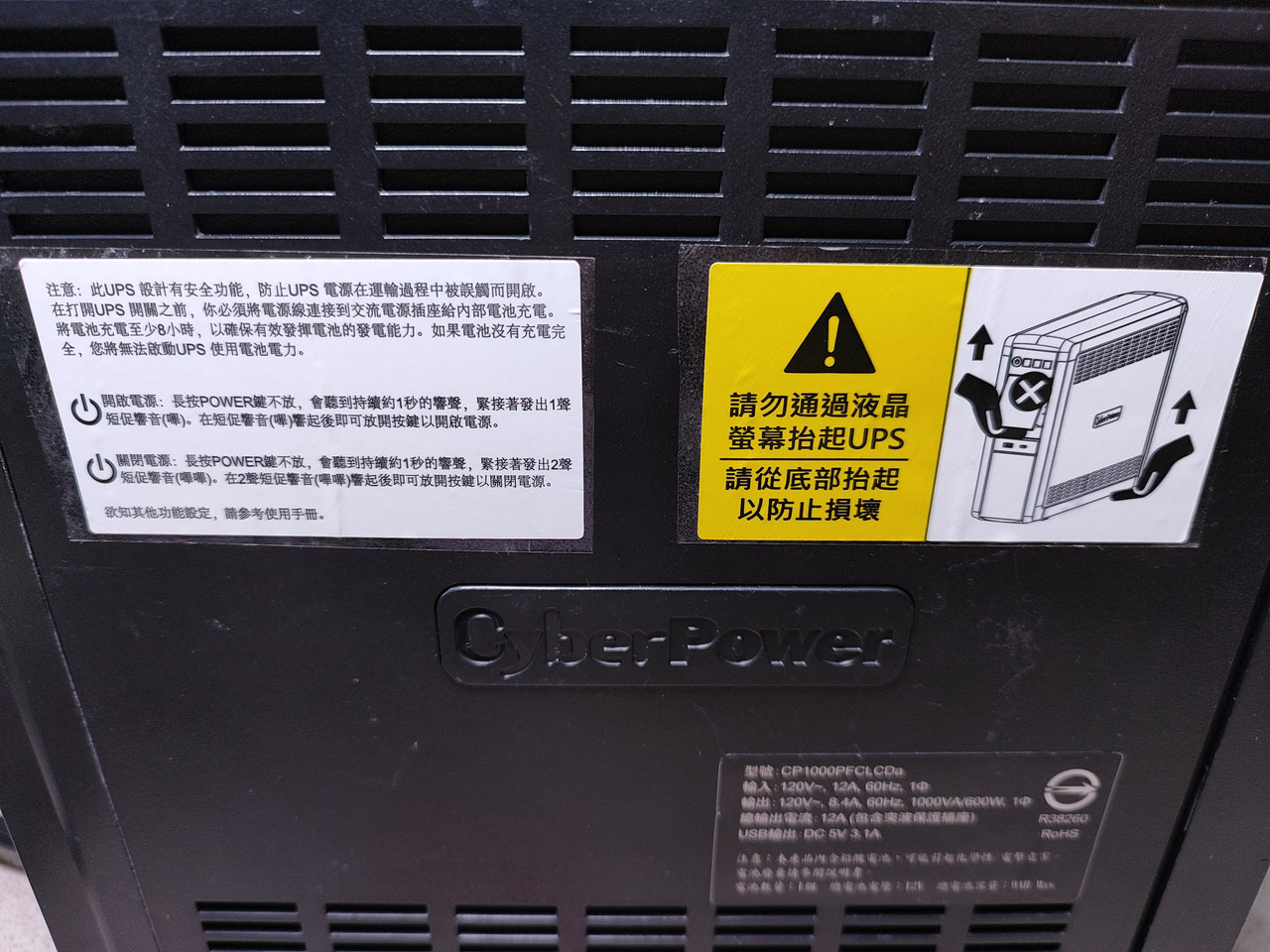

組裝完成，警示貼紙不貼回原處 (ㄇㄉ兩張貼紙都貼在外殼接縫處，要拆還得撕貼紙) https://i.postimg.cc/W4MwHgRD/002534_E.jpg

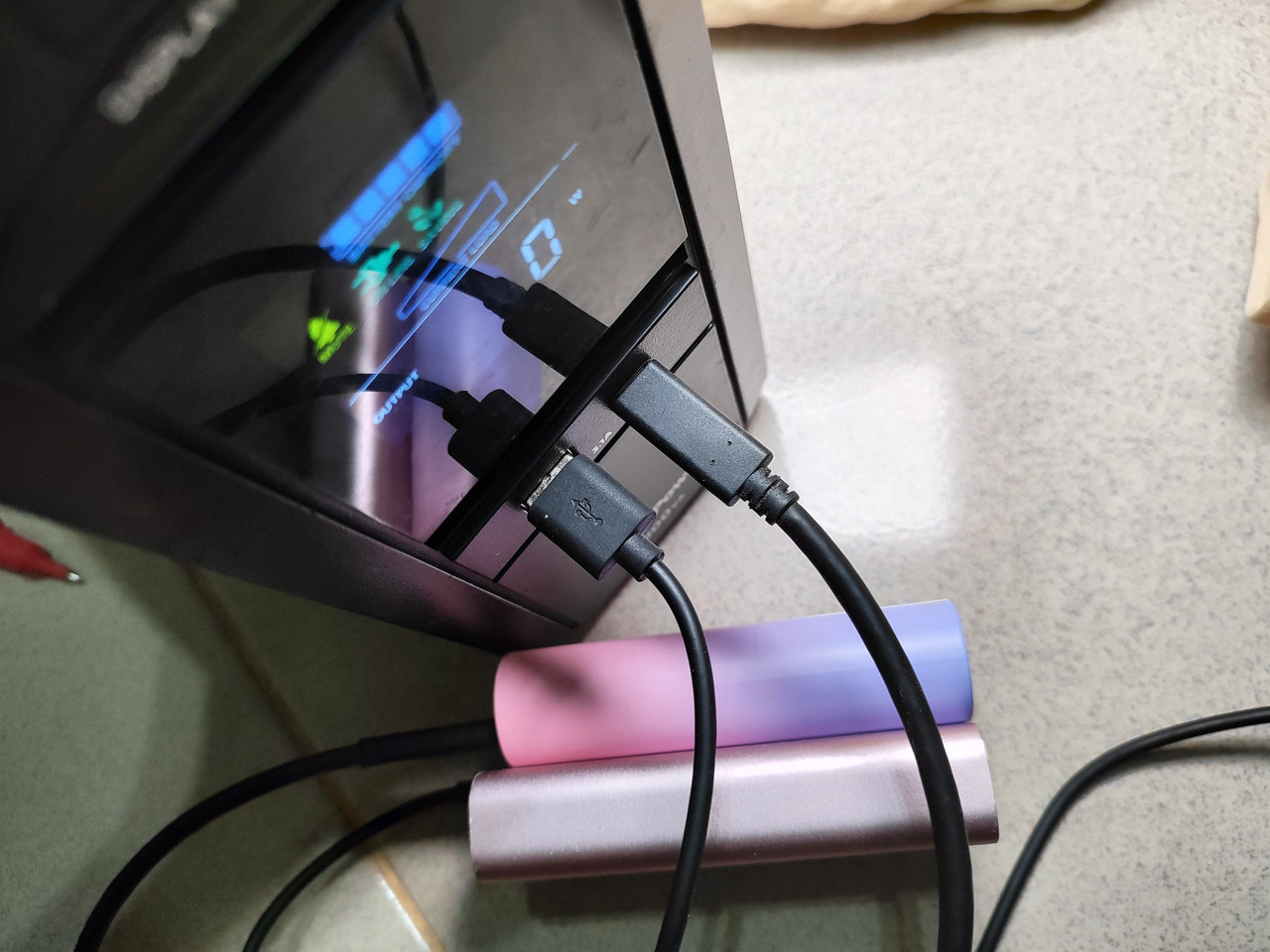

擦電、開G、輕鬆秒殺這張是我測試前面板USB能否正常充電 https://i.postimg.cc/zvfwvQyW/221354_E.jpg

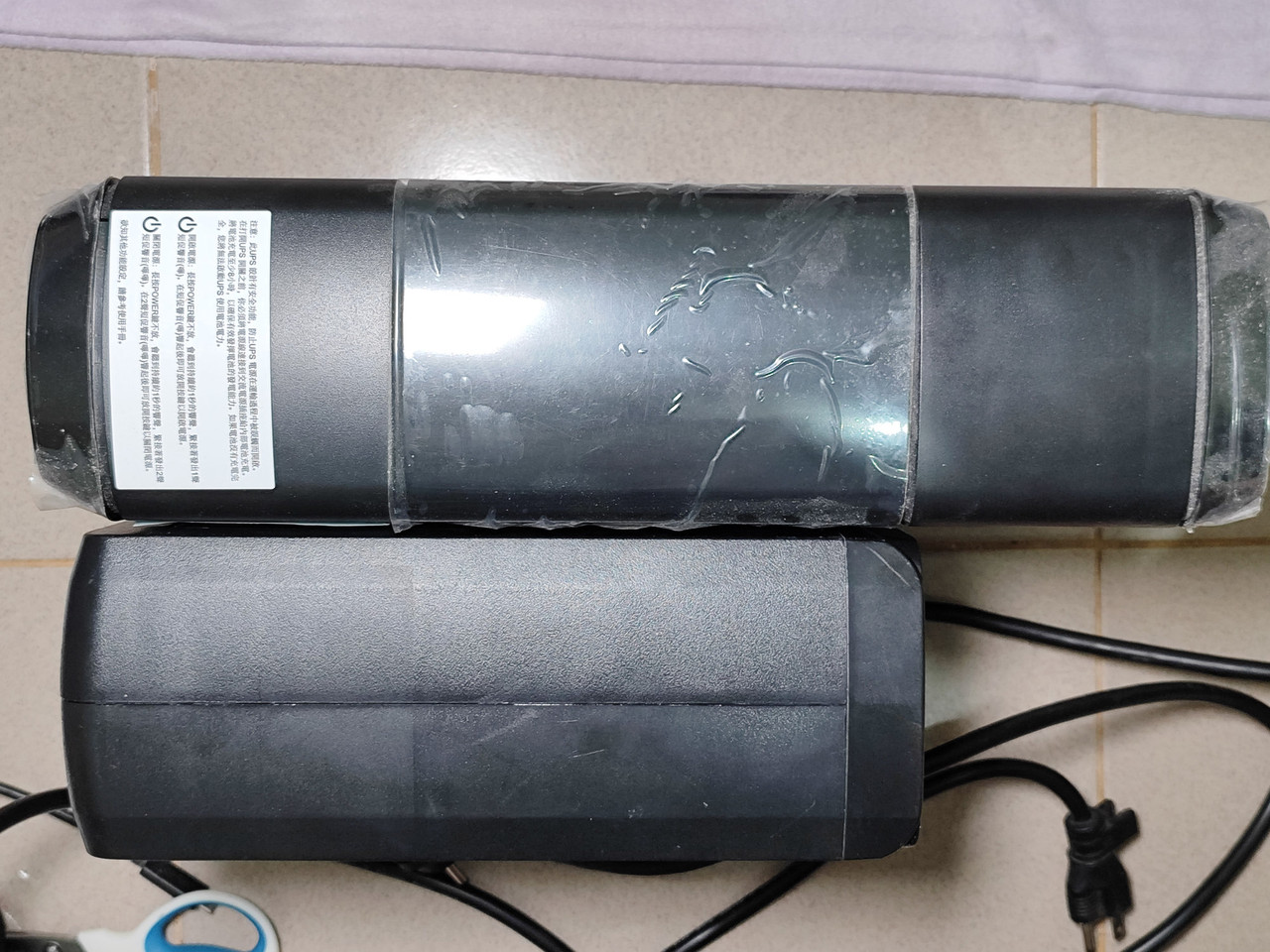

拿6年半前買的CP1500PFCLCD比大小，整個差一大截因為1500VA使用2顆鉛酸電池所以還更重 https://i.postimg.cc/PqmQRYGm/004200_E.jpg

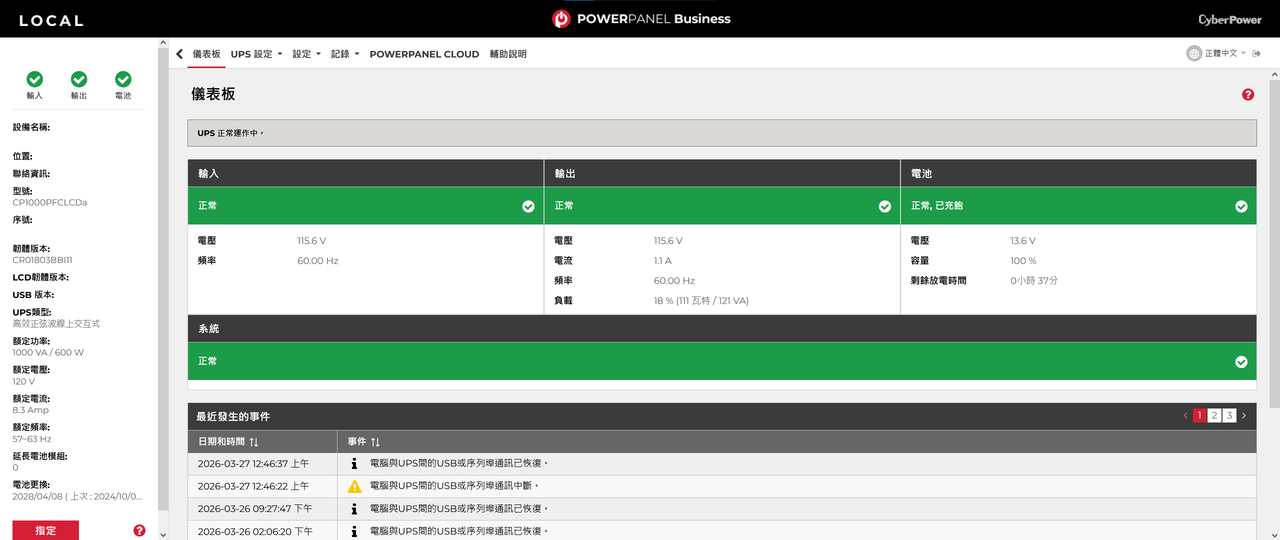

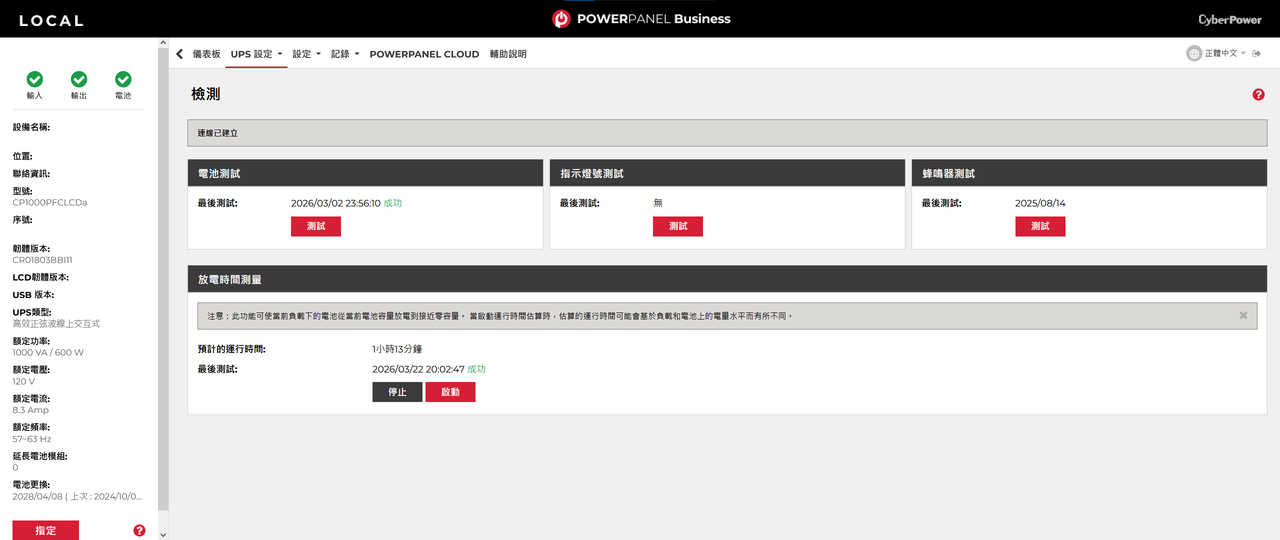

插上USB通訊線，使用PowerPanel Business進行診斷後綴a的新款還能偵測AC電流、頻率也可以調整更緊的電壓上下限(135~103V) https://i.postimg.cc/KjDm49gV/frontppb.png

這裡的時間都是CP1500PFCLCD那台的，還沒改 https://i.postimg.cc/MHmzXsj3/conf.png

https://i.postimg.cc/mZYLdr6s/test.png

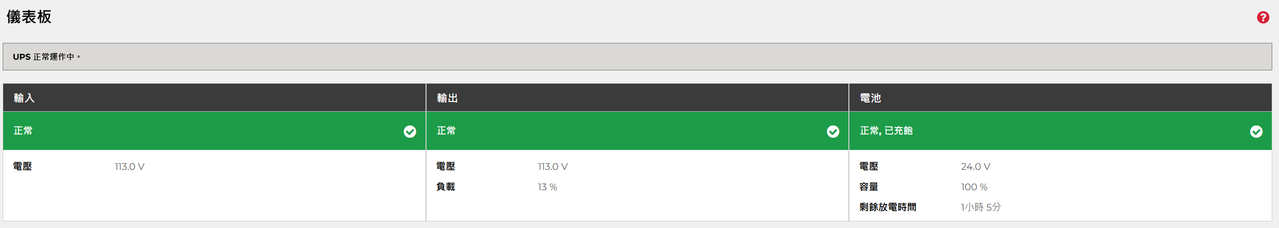

舊的CP1500PFCLCD功能就比較簡陋不能看精確輸出，只能從前面板看瓦數(變化19W才會動) https://i.postimg.cc/0j09rtJV/CP1500old.png

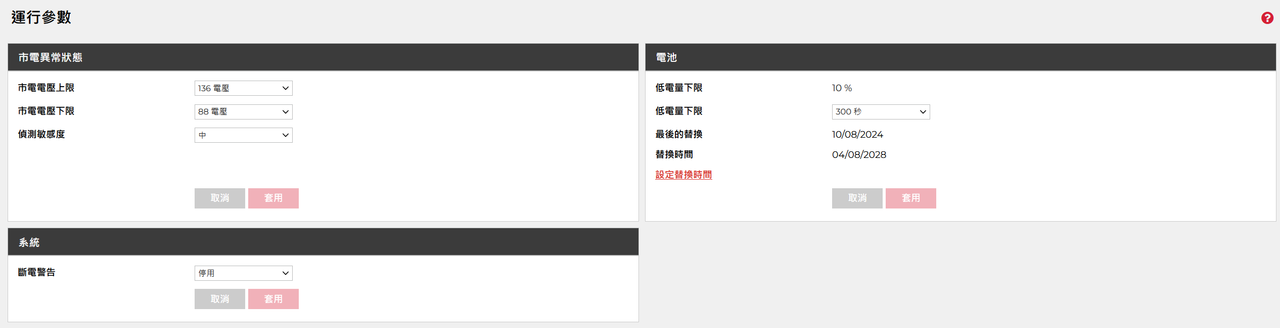

AC下限最高只能到88V https://i.postimg.cc/rsNqzhth/CP1500old2.png

沒有面板、蜂鳴器測試 https://i.postimg.cc/QCJjV6W4/CP1500old1.png

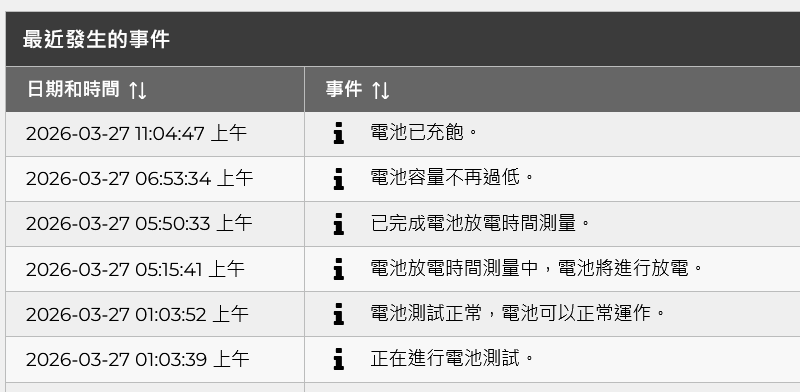

換新電池先做快速診斷，再做放電時間校正校正成功並花了4小時10分鐘充飽 https://i.postimg.cc/vm9jrgD9/battruntime.png

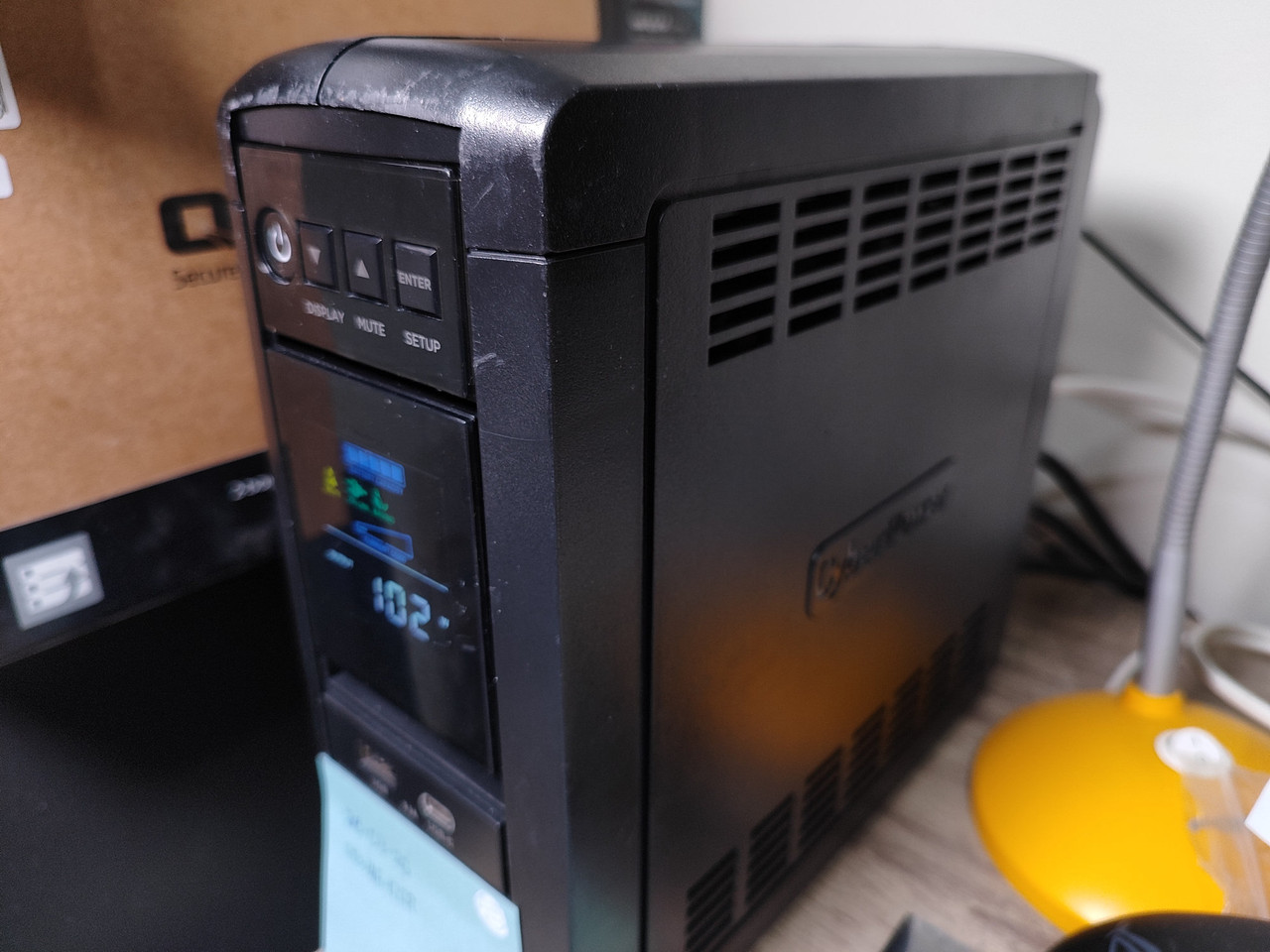

==== 總結這台應是從回收廠救出來的才會那麼多灰塵出廠日期約22Q2，加上新電池共花了2150 (各位賭狗要是看到剪線就別拚了，翻車風險過高) https://i.postimg.cc/PxKkDpFX/125529-E.jpg

謝謝收看 -- 姊姊姊姊我們好像變成簽名檔了雷姆雷姆好像真的是這麼一回事呢 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 111.255.45.14 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1774588309.A.1B4.html
