[開箱] O11D Mini V2 開箱［安裝篇］
本篇主要是接續上一篇O11D Mini V2【開箱篇】
補充 新舊疊疊樂
https://i.mopix.cc/xh7uxg.jpg
介紹完主機殼之後，最重要的還是安裝的過程。

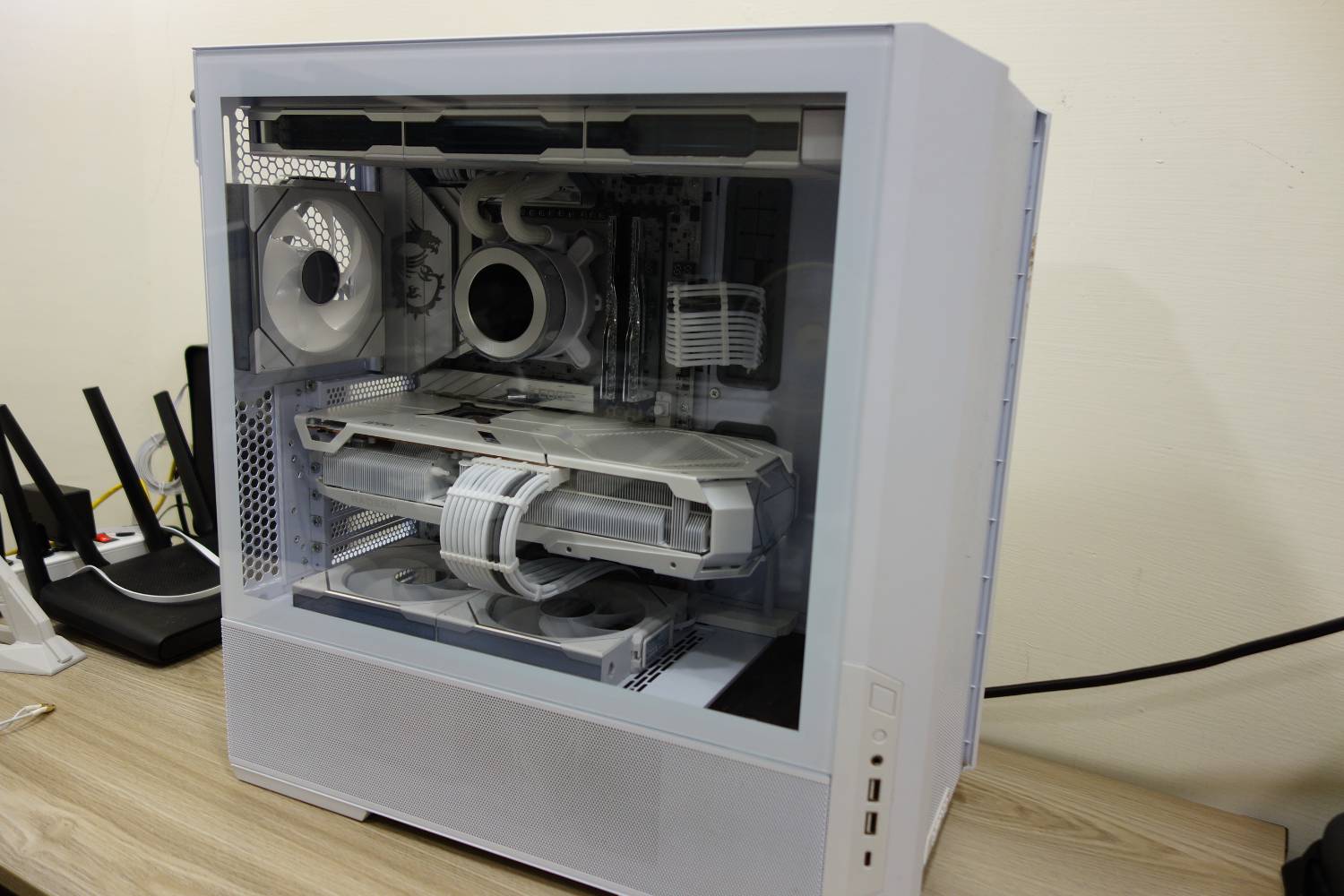

首先必須先把裝備從216上面拆下來。不得不說，216真的是一個非常優秀的機殼，在這兩
年的使用中一直很穩定，正面風扇部分也都沒有出現大問題。
1. 脫光216
https://i.meee.com.tw/2xw7Zhq.jpg
全部拆掉以後

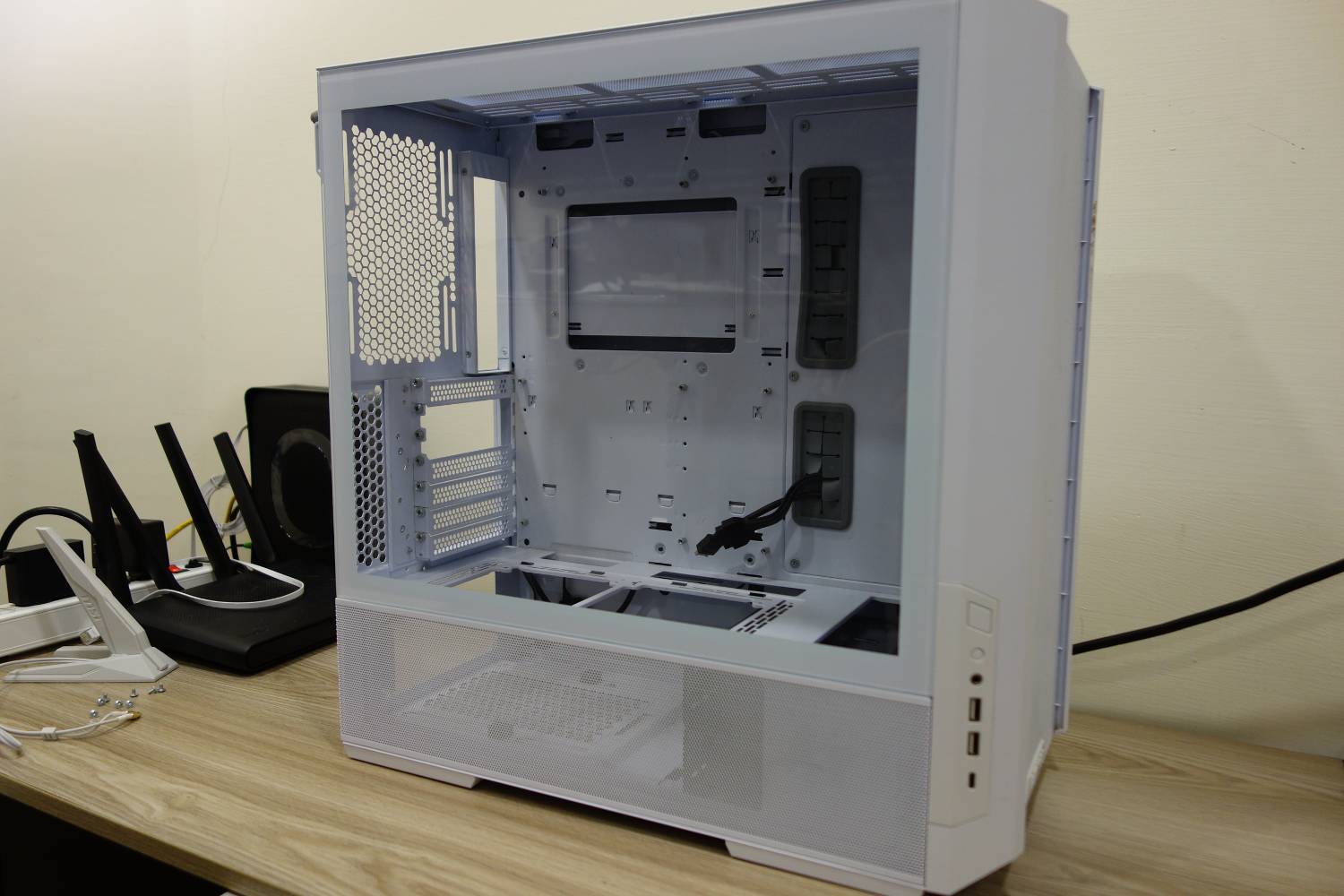

2. 脫光了
https://i.meee.com.tw/VFxOjIe.jpg
之後216將會變成我的備用機殼，用於各式設備測試與安裝。
回到O11D MIni V2的安裝上面，最一開始還是先從主機板上的CPU安裝進行。
我所使用的水冷是聯力的Hydroshift II LCD-C 360，之前也有分享過心得文章。

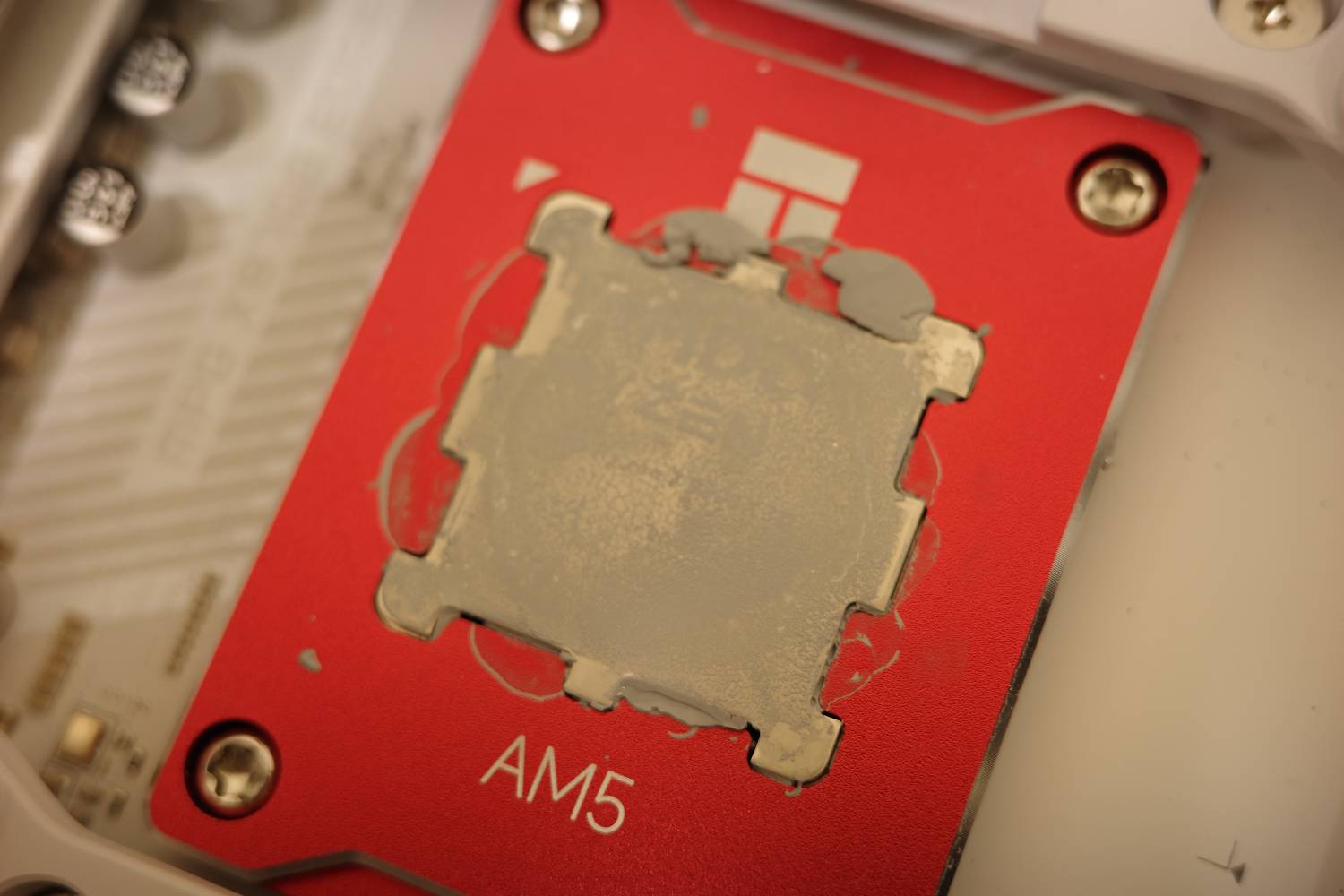

這邊也可以看到CPU在上次安裝時散熱高壓上去的痕跡，幾乎有完整的覆蓋到CPU上。
3. CPU水冷安裝
https://i.meee.com.tw/zD2vLNo.jpg

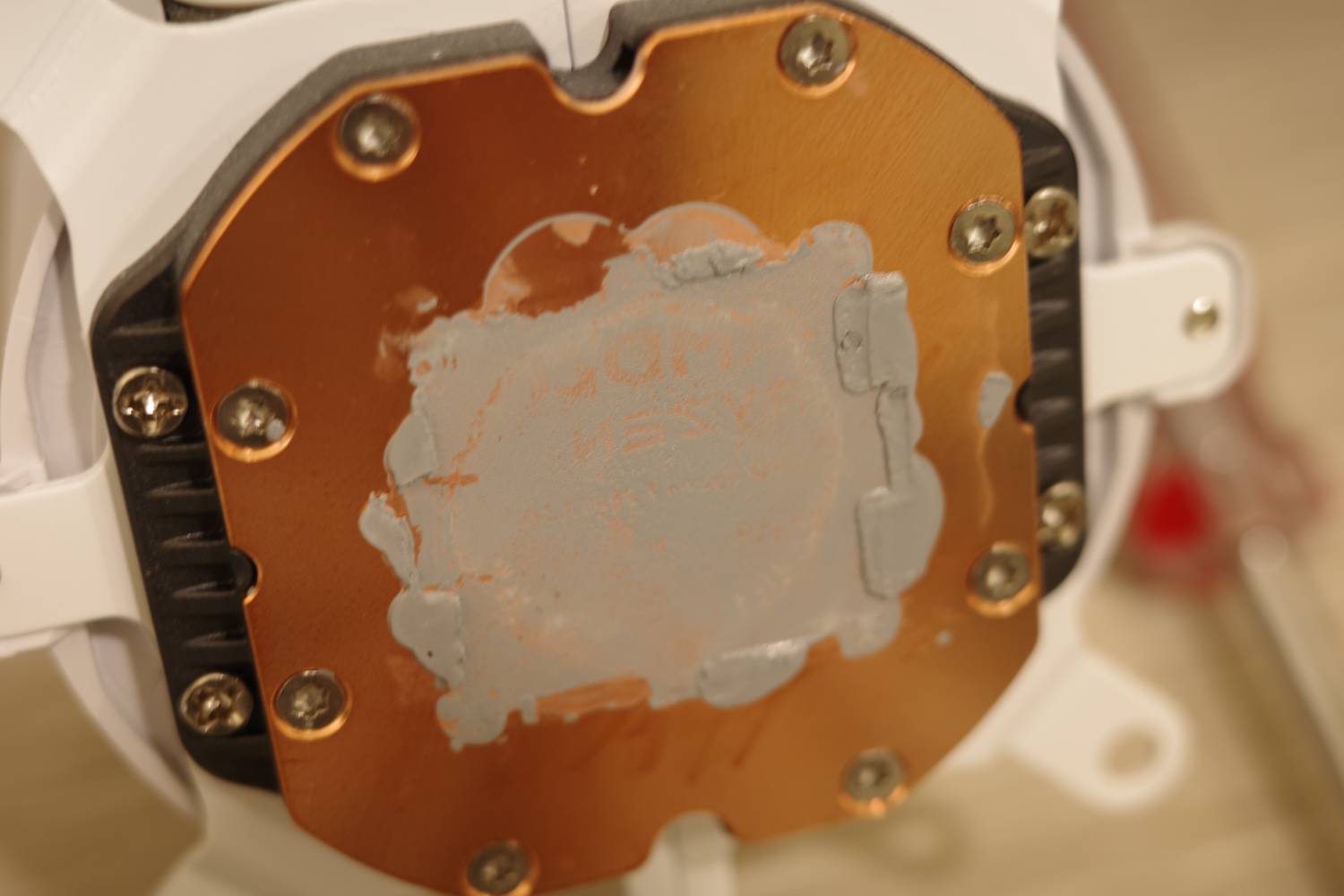

4. CPU水冷安裝02
https://i.meee.com.tw/xsLPtuF.jpg
在安裝完CPU以及將主機板固定到O11D Mini V2上後，最先要做的就是連接CPU供電，因為
後續在裝水冷的時候會把CPU供電的空間擋住，導致線材不好插入。

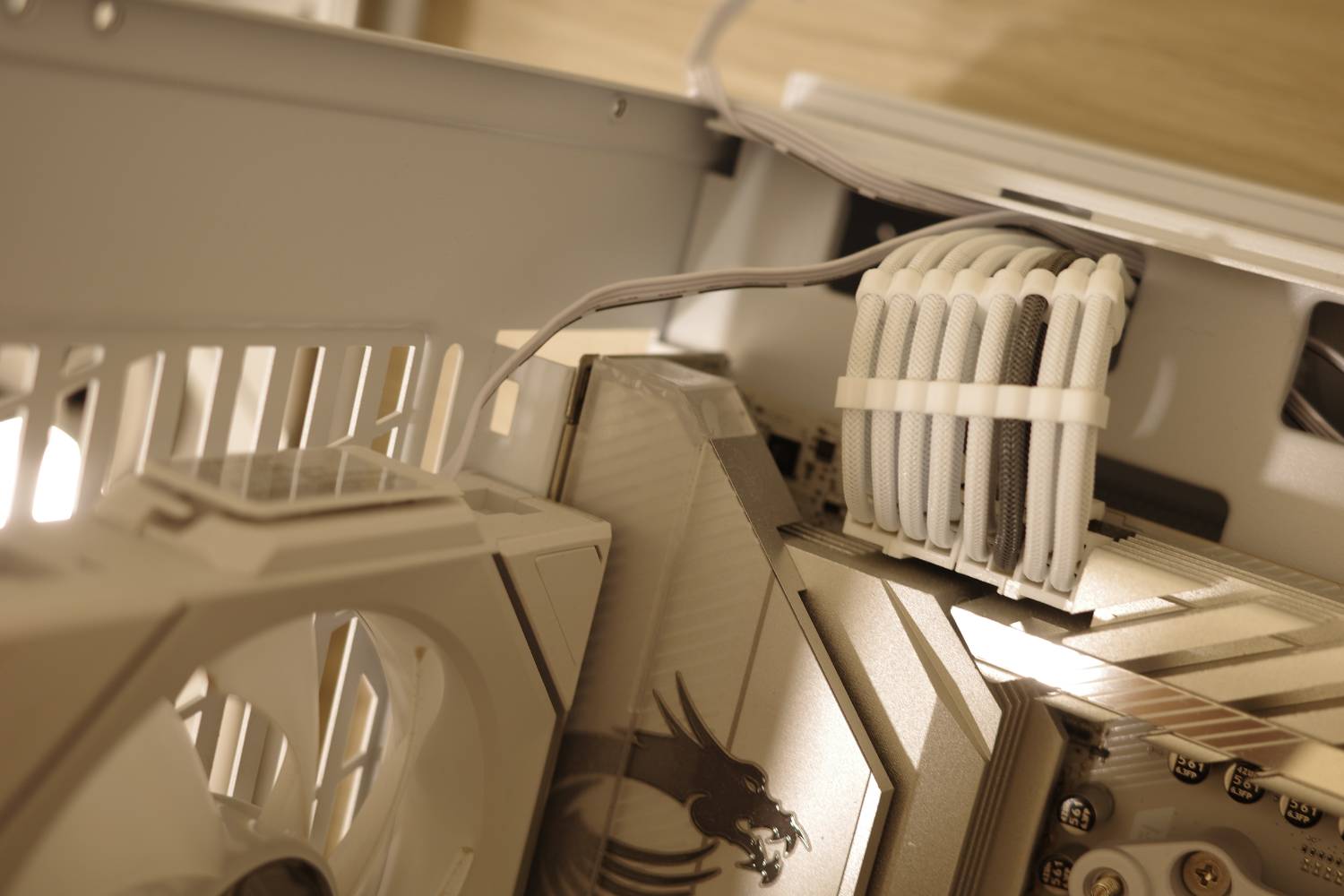

5. CPU線材安裝近照
https://i.meee.com.tw/SI8mvbu.jpg

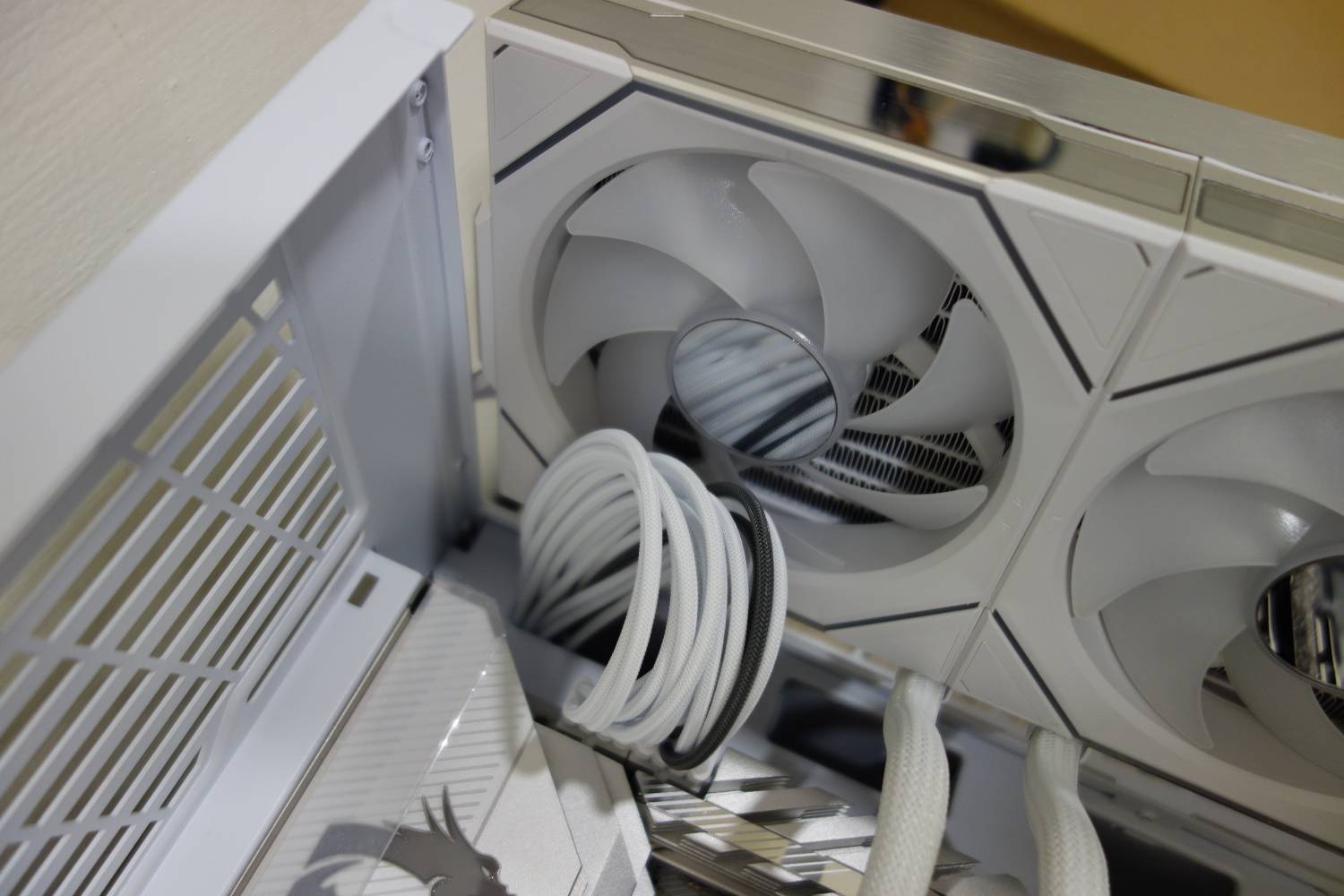

6. CPU線材安裝
https://i.meee.com.tw/G0PiP5b.jpg
在安裝玩CPU線材後就可以接著把水冷風扇連接風扇架，並扣上機殼

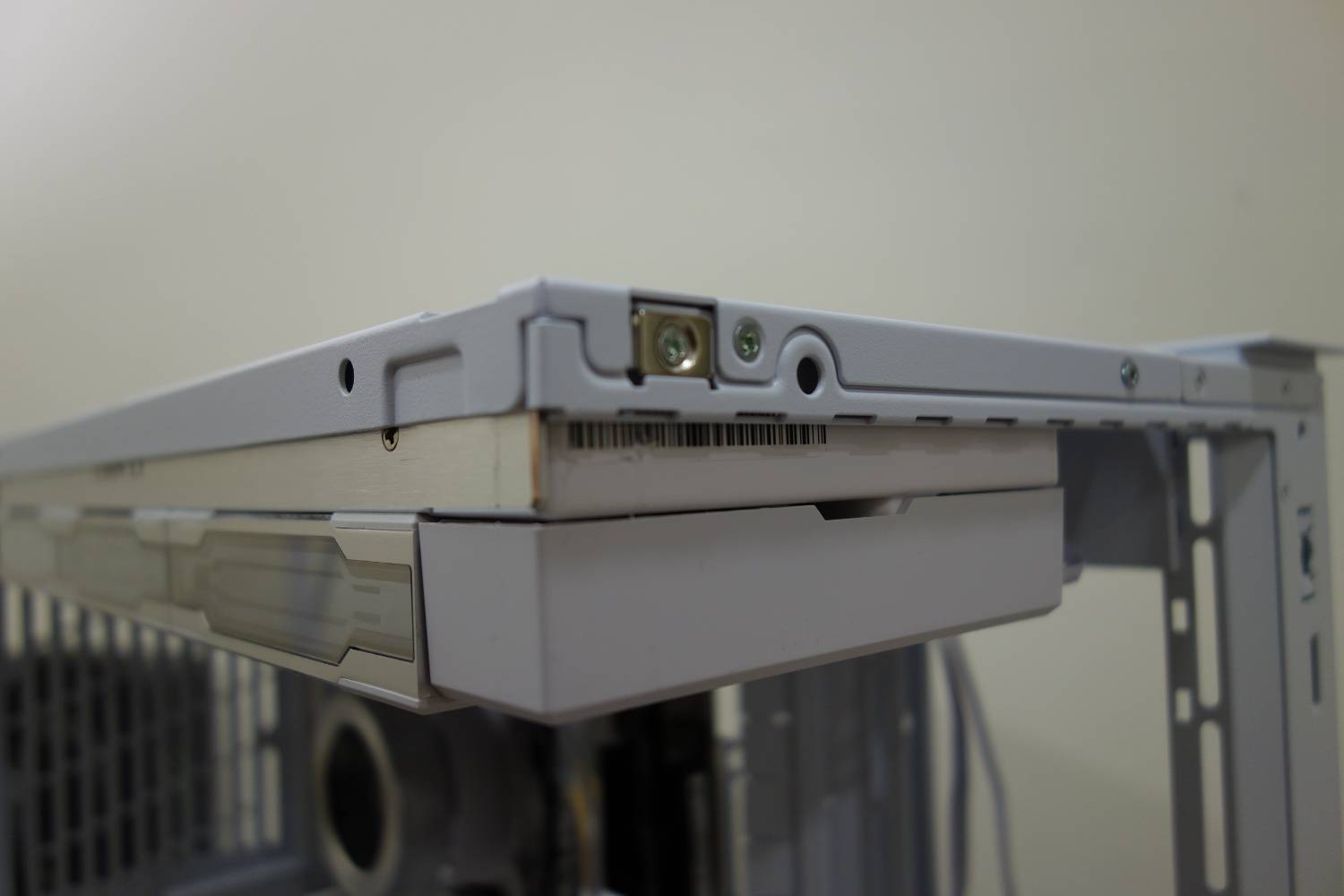

7. 水冷安裝圖
https://i.meee.com.tw/pyyzK37.jpg
這邊呈現的是水冷安裝完成後的圖。

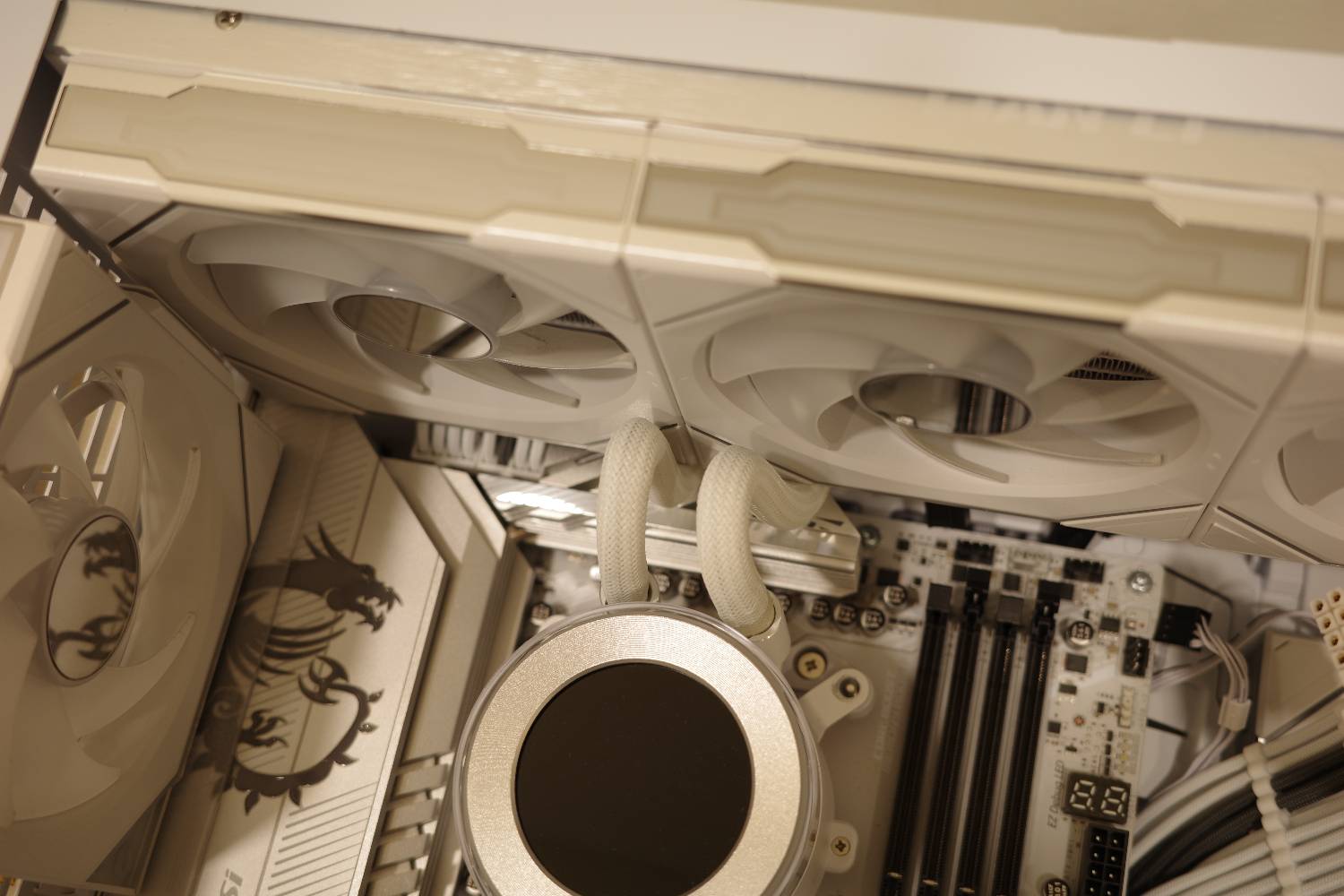

8. 水冷頭與主機板距離展示
https://i.meee.com.tw/YH2noo9.jpg
相比216上的安裝情況，Hydroshift II LCD-C 360在O11D Mini V2上更為緊湊。
官網這邊也有針對冷排與風扇厚度以及主機板搭配做說明：
由於O11D Mini V2的緊湊型設計，因此若使用ATX主機板會建議採用冷排厚度為27mm的360
或者240水冷。
若想要用厚排冷排(280水冷)跟風扇的話(30mm)，那就必須要用MATX主機板了，而且會需
要調整螺柱的位置到下置位，這一點要多加注意(安裝上的限制)

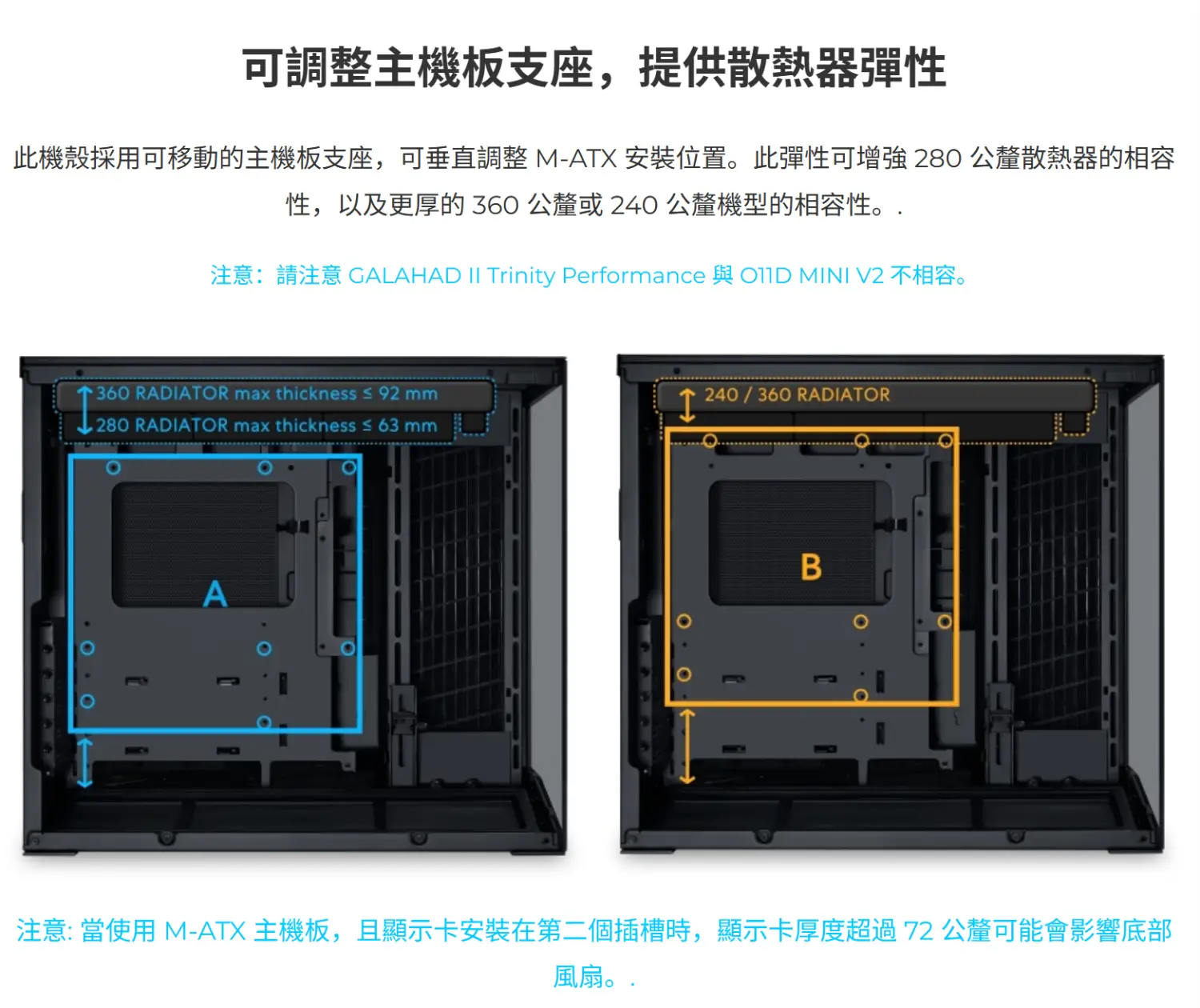

8.5 冷排安裝限制
https://i.meee.com.tw/e298aJd.png
由於Hydroshift II LCD-C 360在冷排厚度上有縮減至比一般27mm還小的24mm，所以在安
裝上較容易

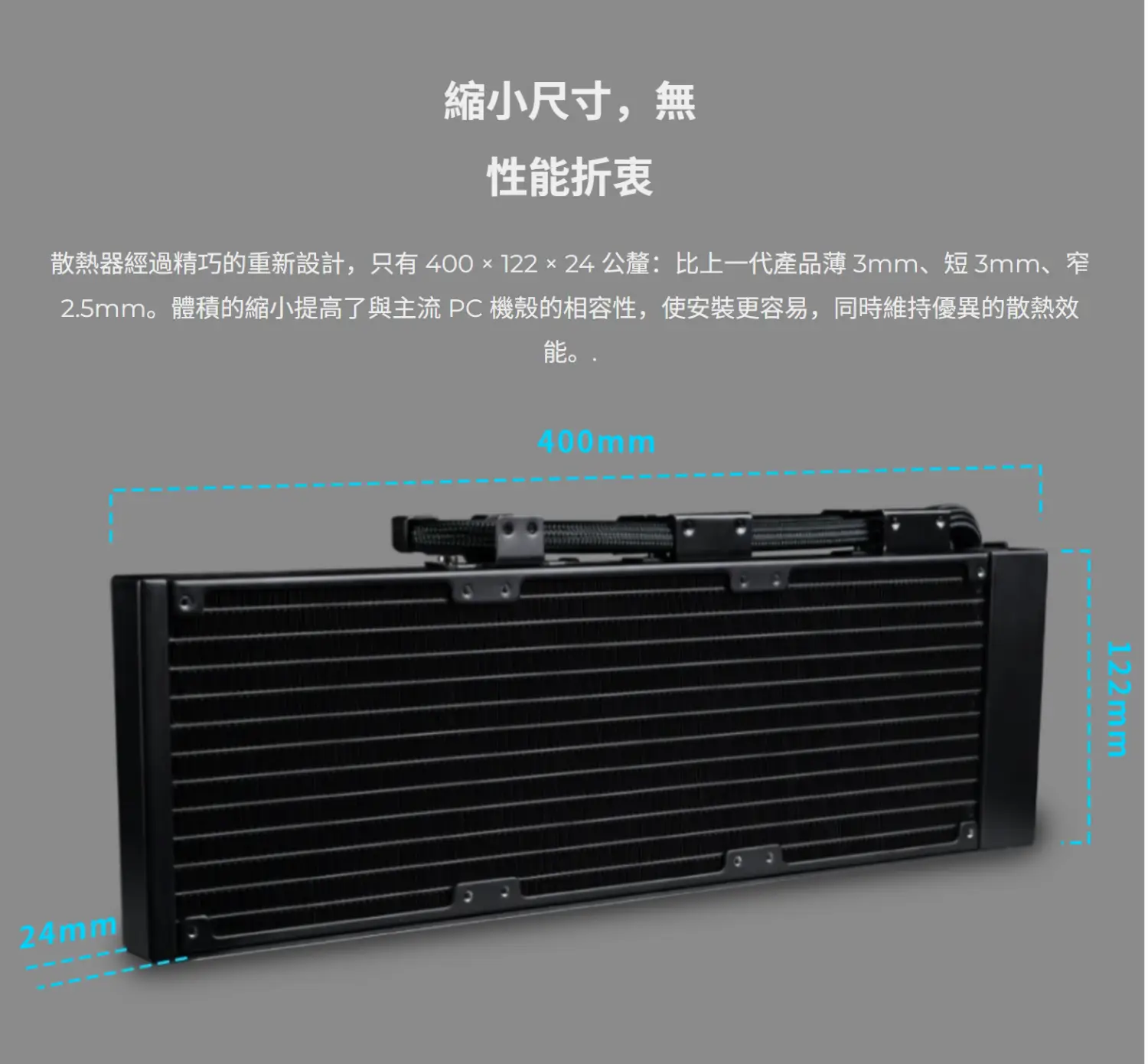

8.75 Hyddroshift冷排厚度
https://i.meee.com.tw/K7RdMZ8.png

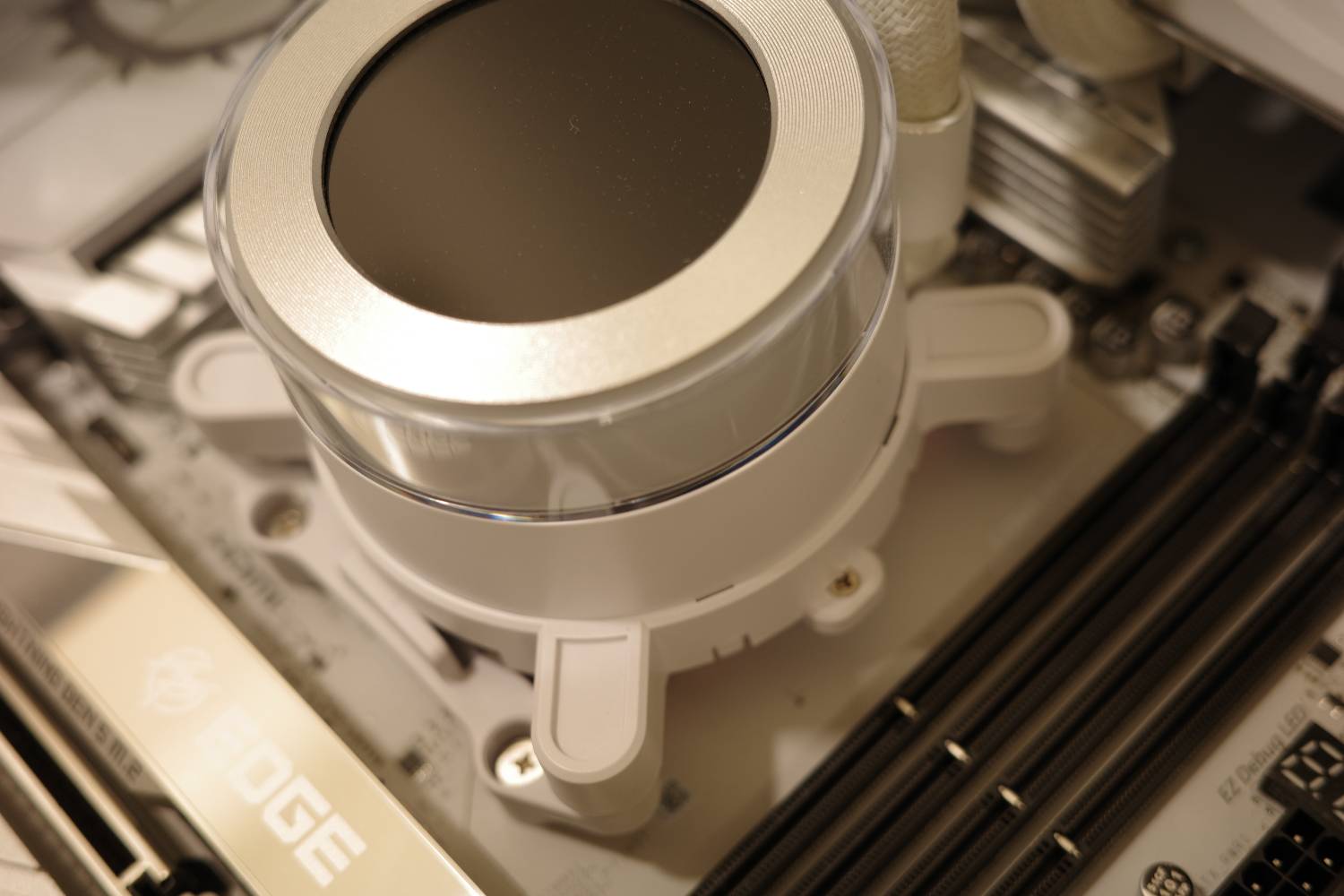

安裝上主機板後再來就是水冷本身附的白色裝飾蓋板
9. 水冷隱形蓋
https://i.meee.com.tw/Wms0bHm.jpg
補充一點，就像CPU電源線需要先插好以外，水冷冷頭與風扇線材也建議先插好再把冷排
裝上去

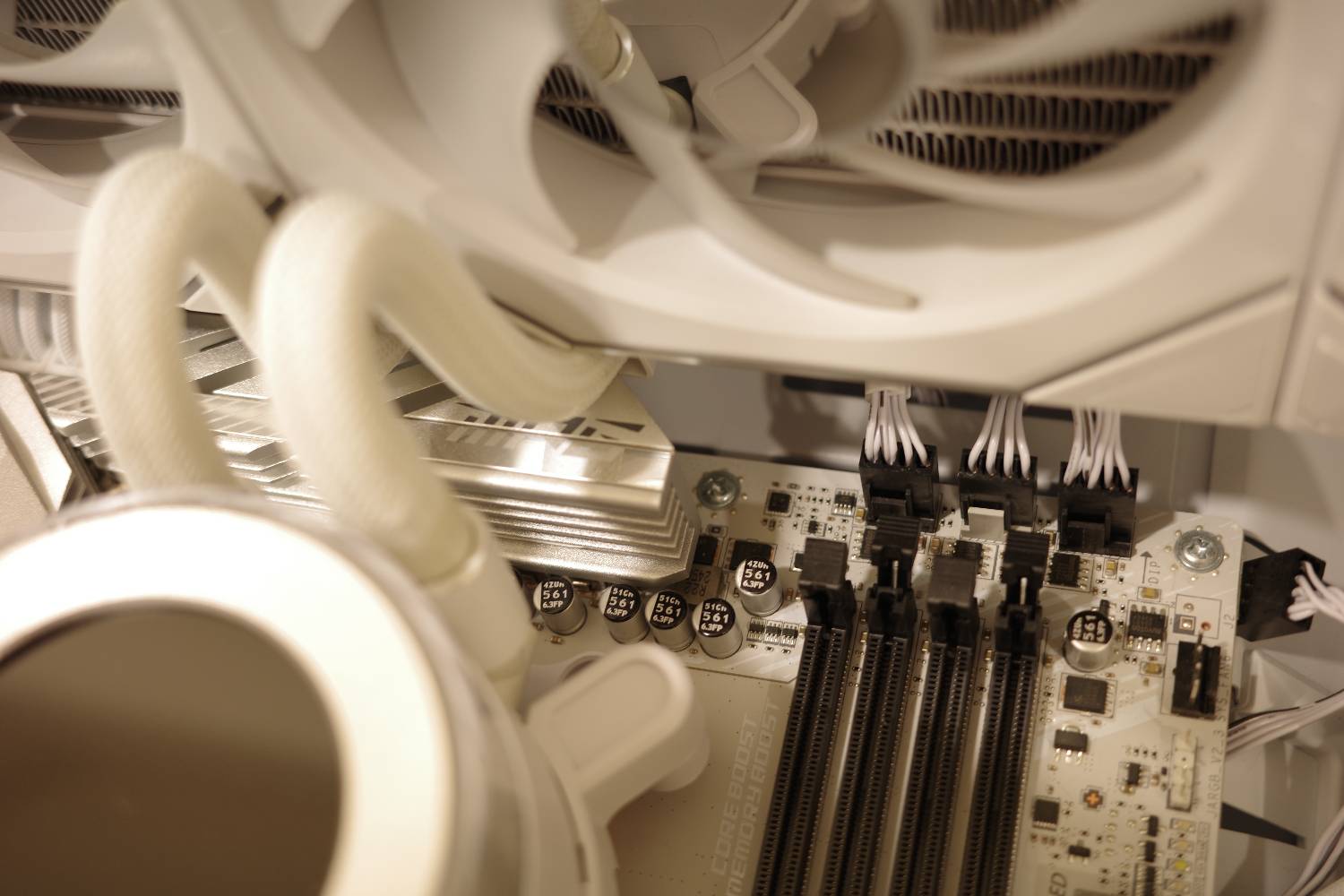

10. 水冷頭線材安裝(主機板距離展示)
https://i.meee.com.tw/key0HFj.jpg

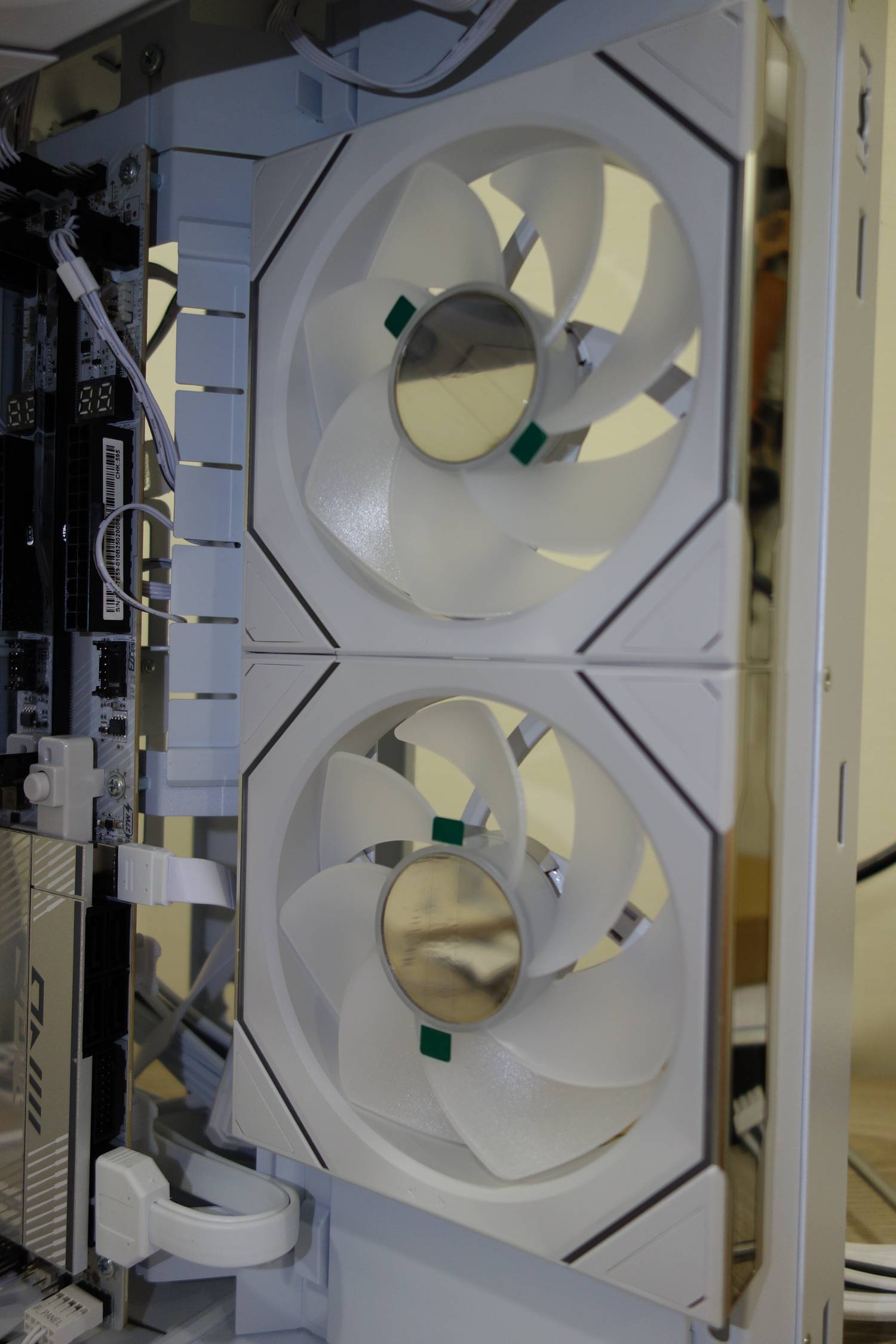

再來就是側邊的風扇安裝，只需要把風扇鎖再側邊預留的孔位即可。
由於安裝完兩個12cm風扇後仍會有一些空隙，因此O11D MIni V2有提供兩個遮擋版讓風道
可以集中，使用者可以針對自己喜歡的風扇高度去做調整。
我自己是使用預設的中間檔位。
11. 側邊風扇安裝
https://i.meee.com.tw/hjAN99H.jpg

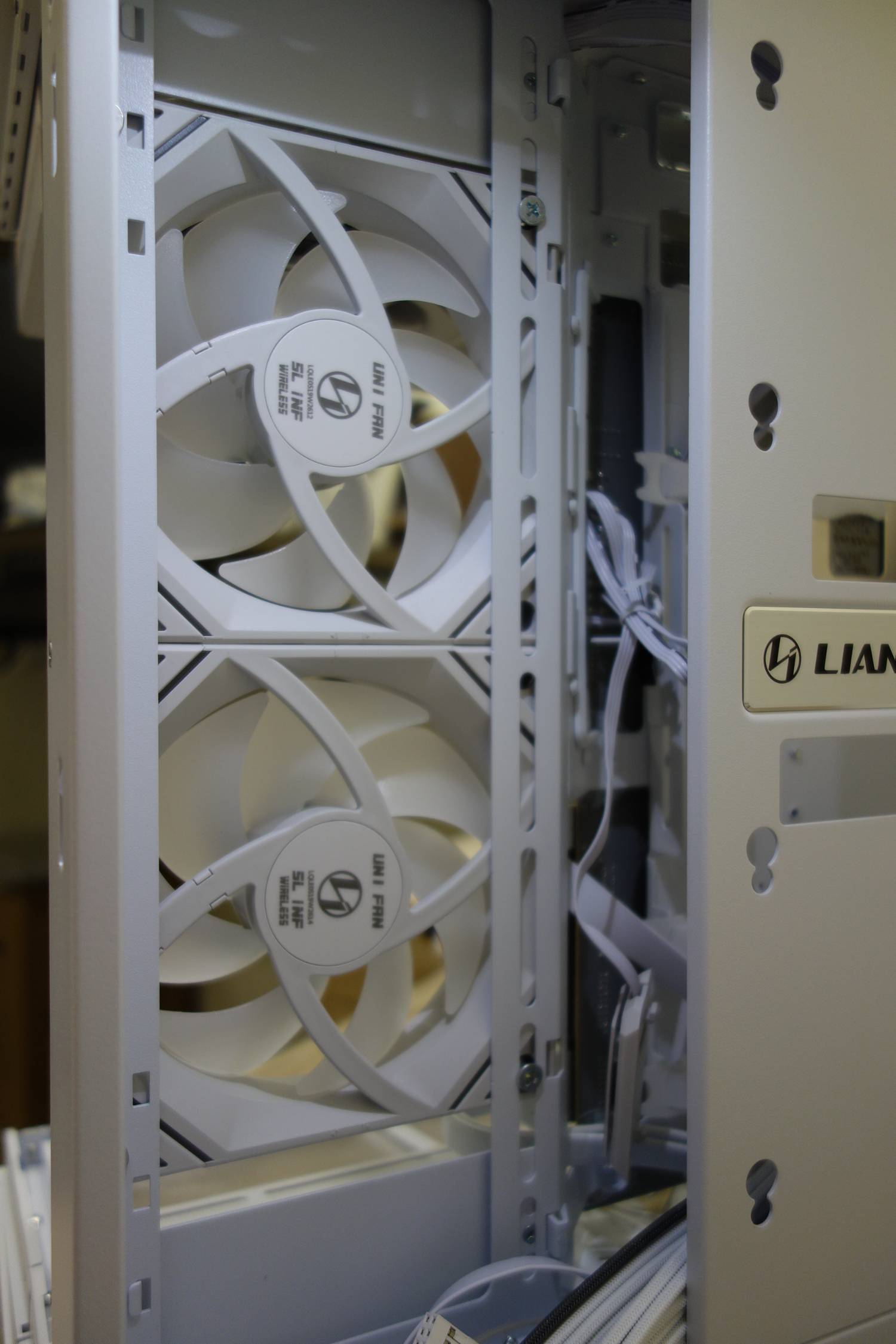

12. 側邊風扇安裝背面圖
https://i.meee.com.tw/d7C9L35.jpg

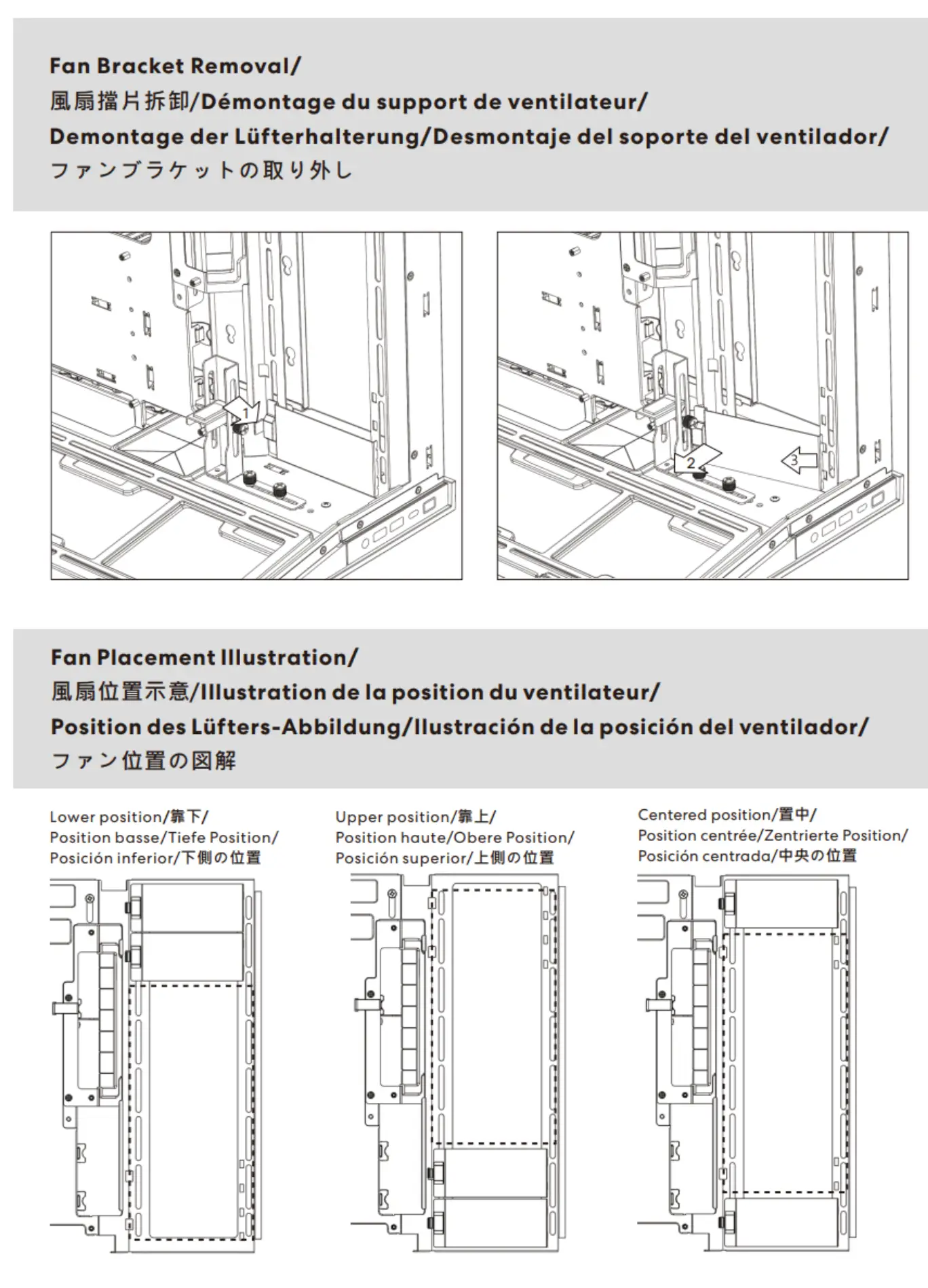

12.5 風扇檔片安裝說明
https://i.meee.com.tw/Ov7tkaU.png
底部風扇的安裝方式如同上方水冷冷排，只需將風扇鎖在可拆卸的風扇架上就可以輕鬆完
成。

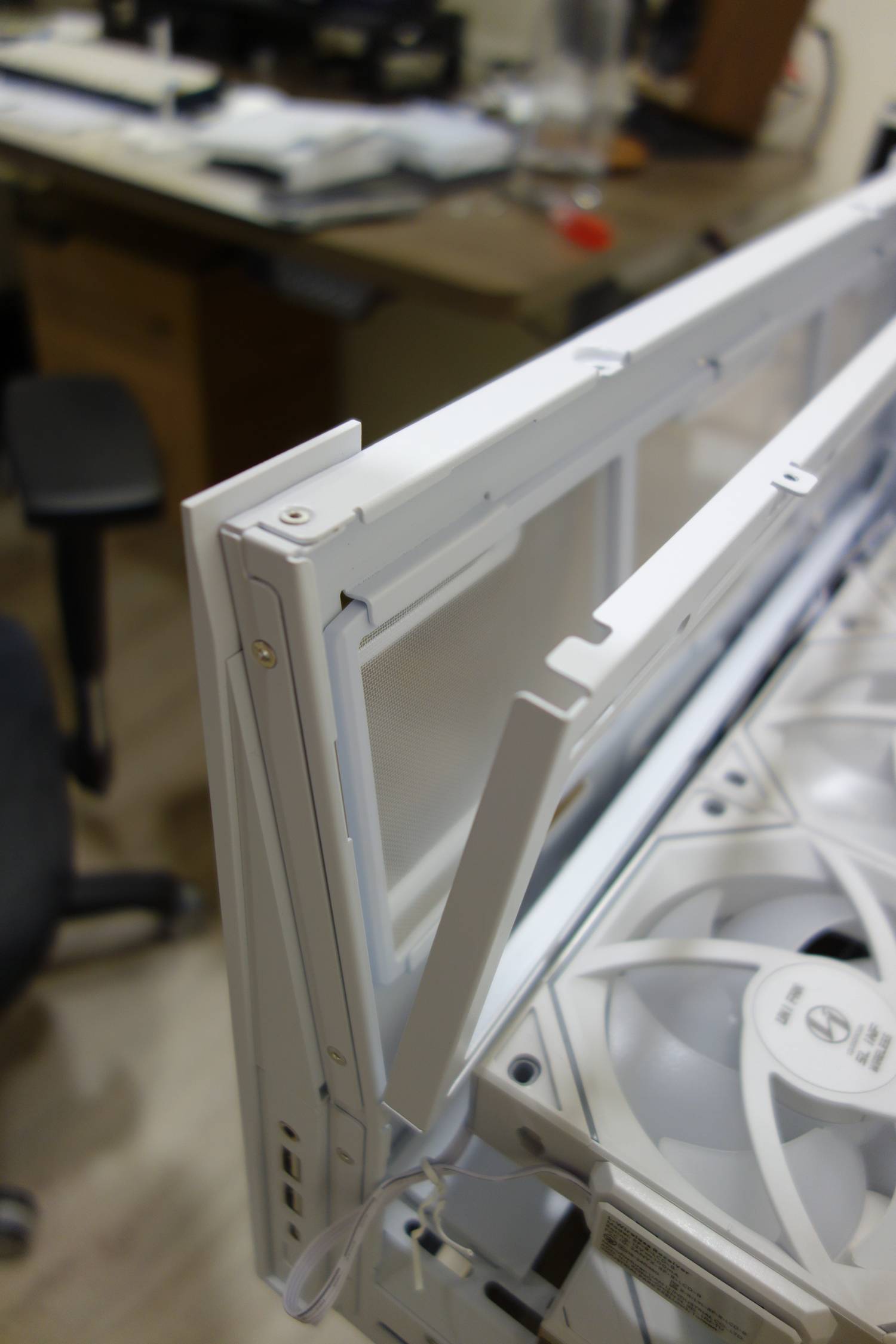

12.6. 底部風扇支架
https://i.meee.com.tw/AfiB5VS.jpg

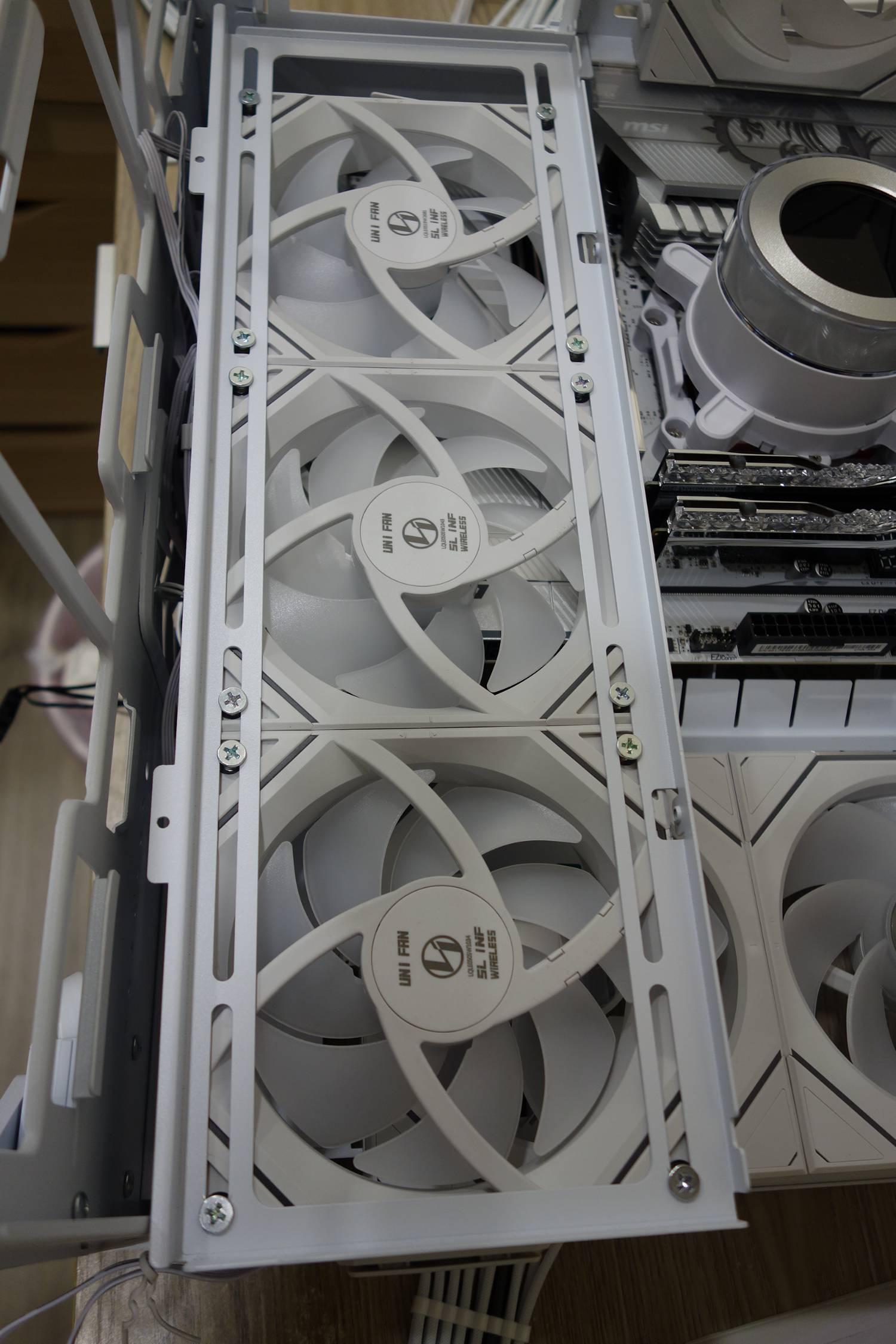

12.7. 底部風扇安裝完成圖
https://i.meee.com.tw/9QF5P0A.jpg

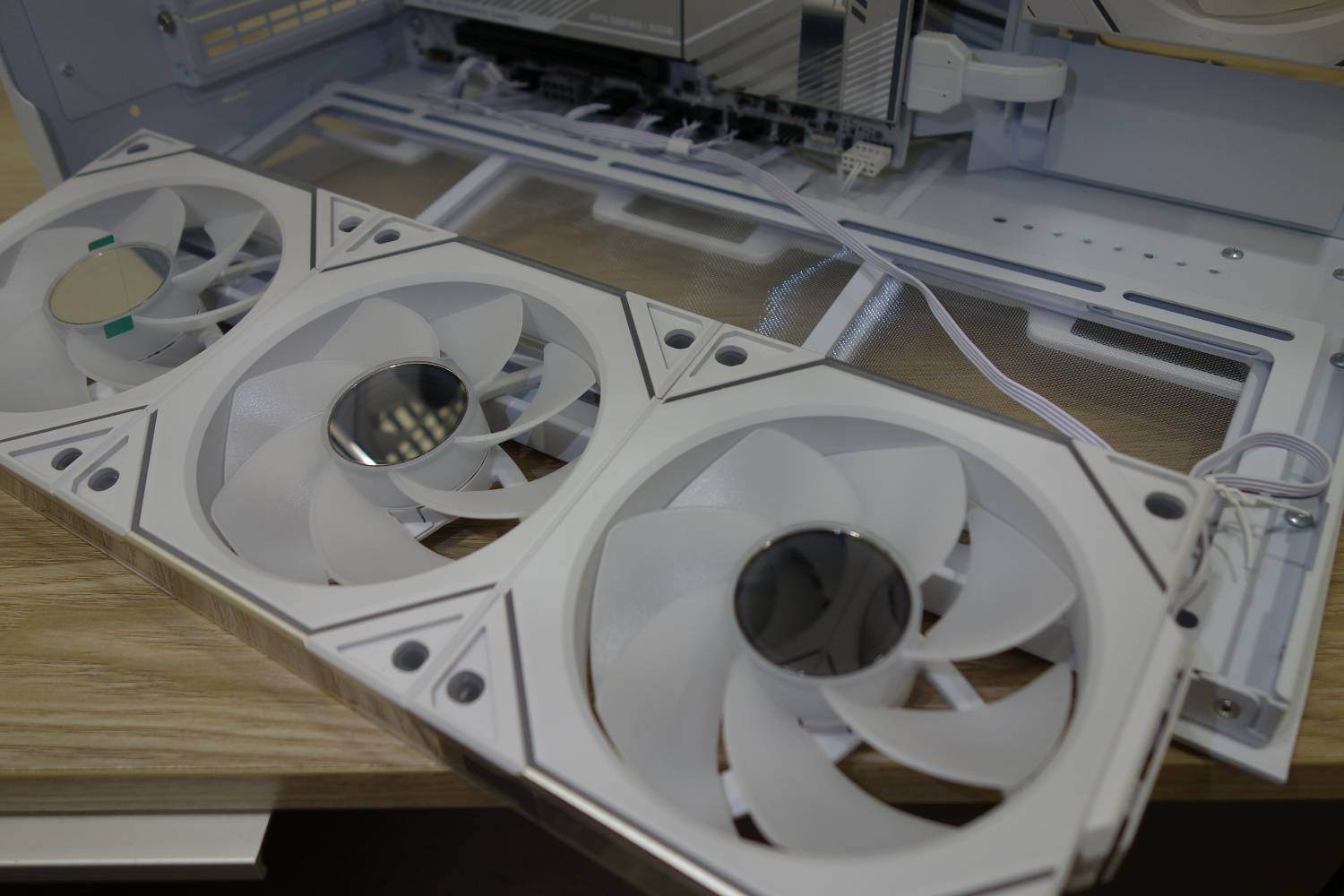

13. 底部積木風扇安裝
https://i.meee.com.tw/LSz7Kwd.jpg

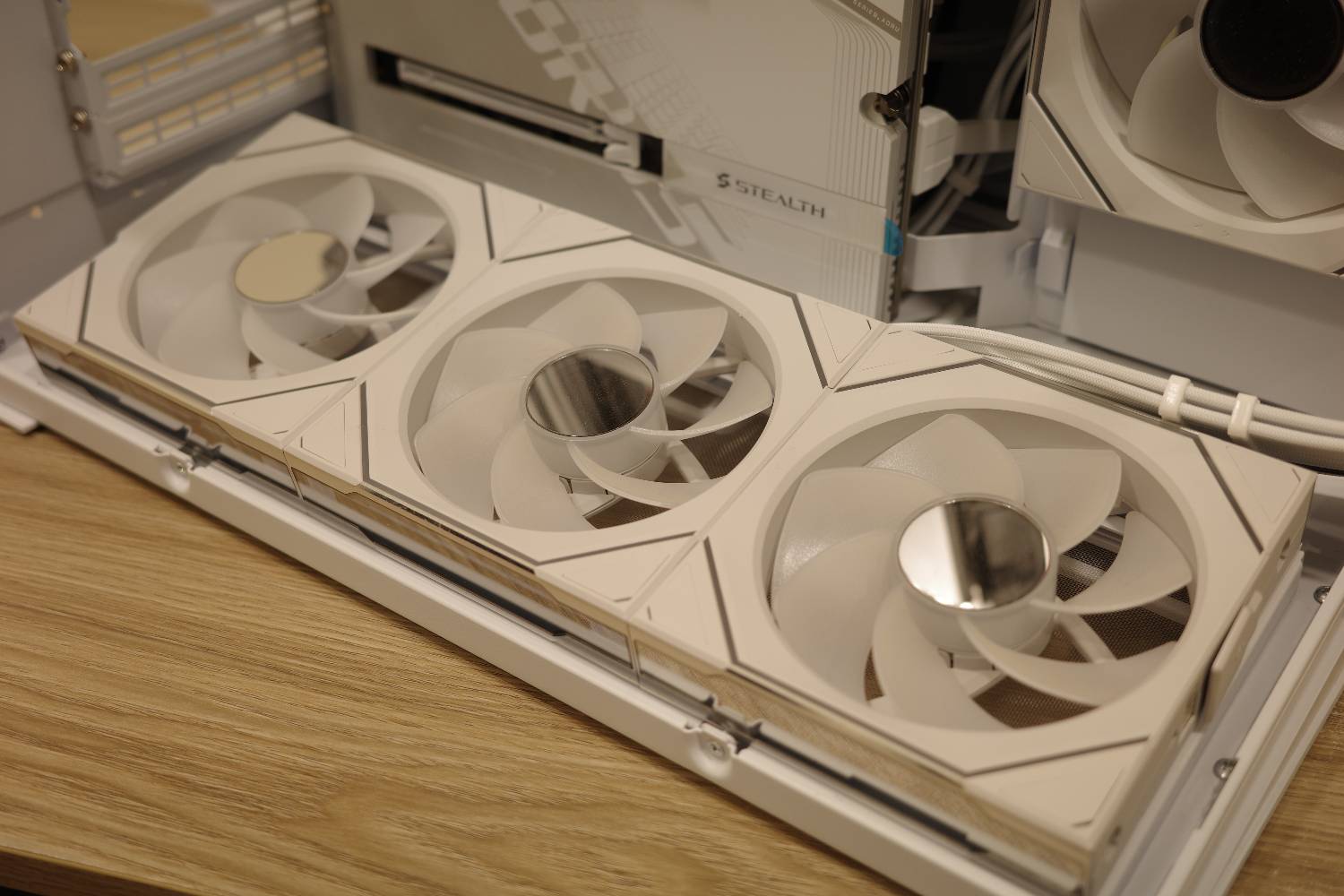

13.5. 底部風扇安裝
https://i.meee.com.tw/TGLNd8W.jpg

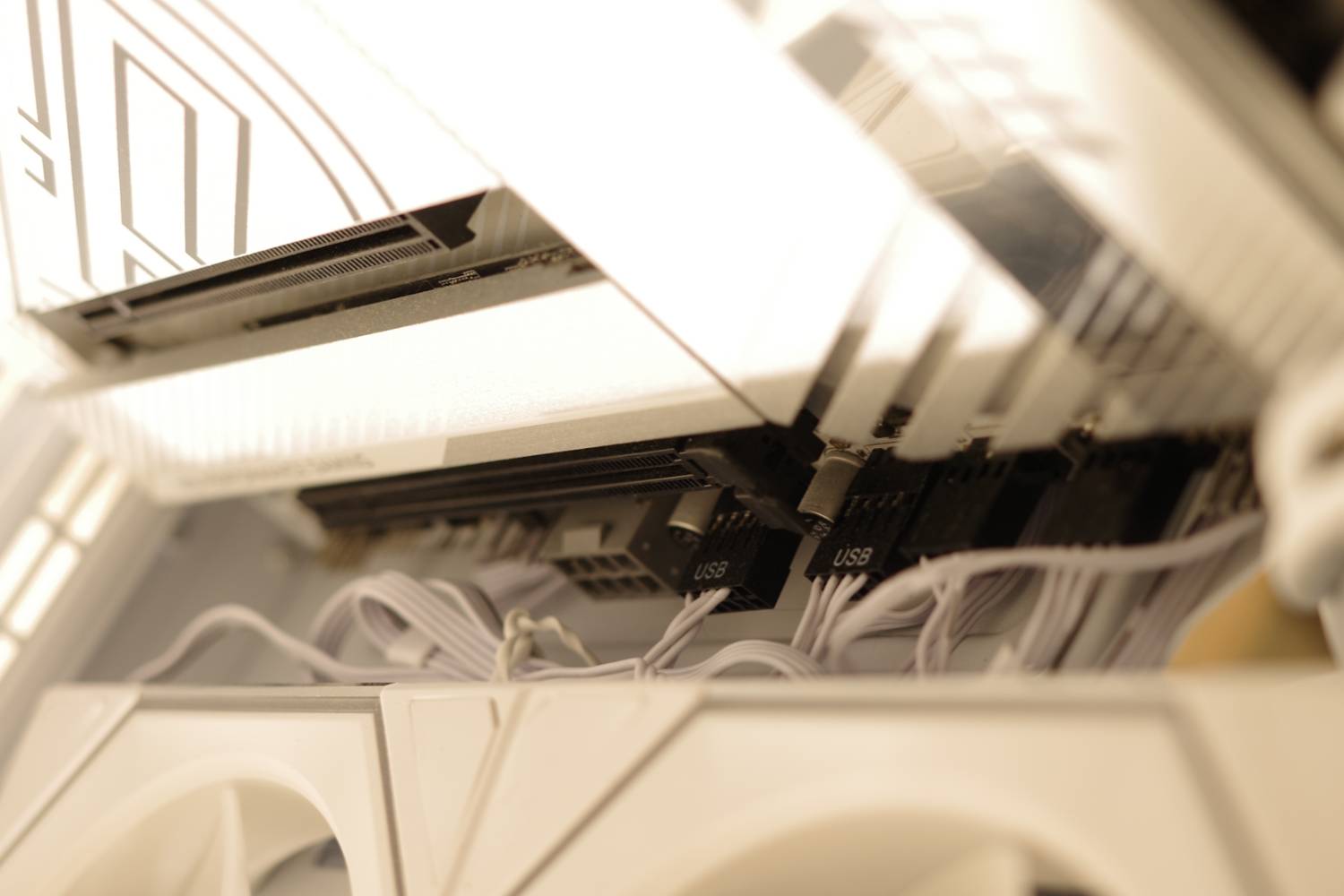

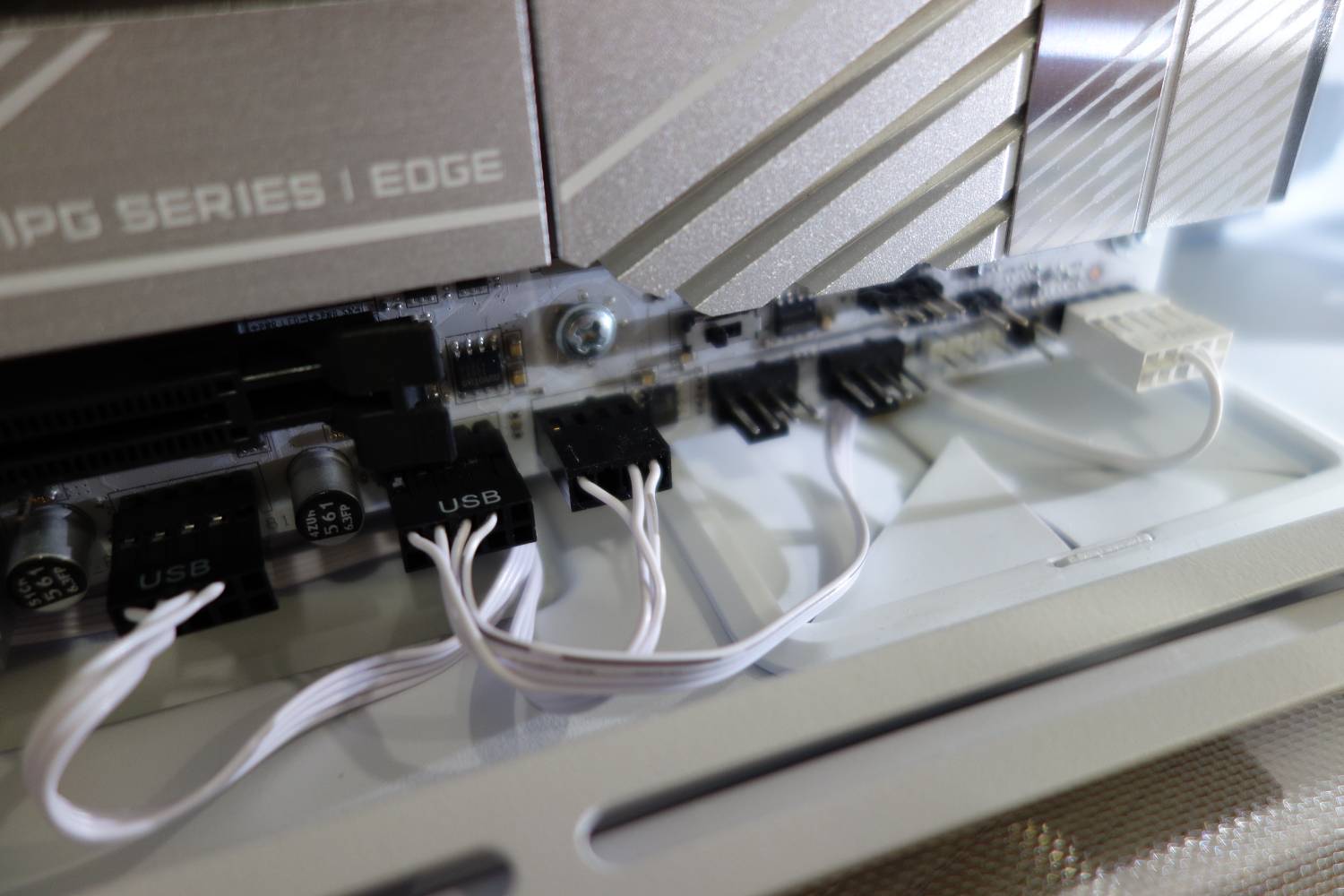

一樣提醒使用ATX主機板的各位，底下主機板的IO線材需要先插好再把安裝風扇，因為O11
D Mini V2預留的空間真的太小了。
如果是使用MATX主機板的朋友，那這邊處理起來會相對輕鬆。

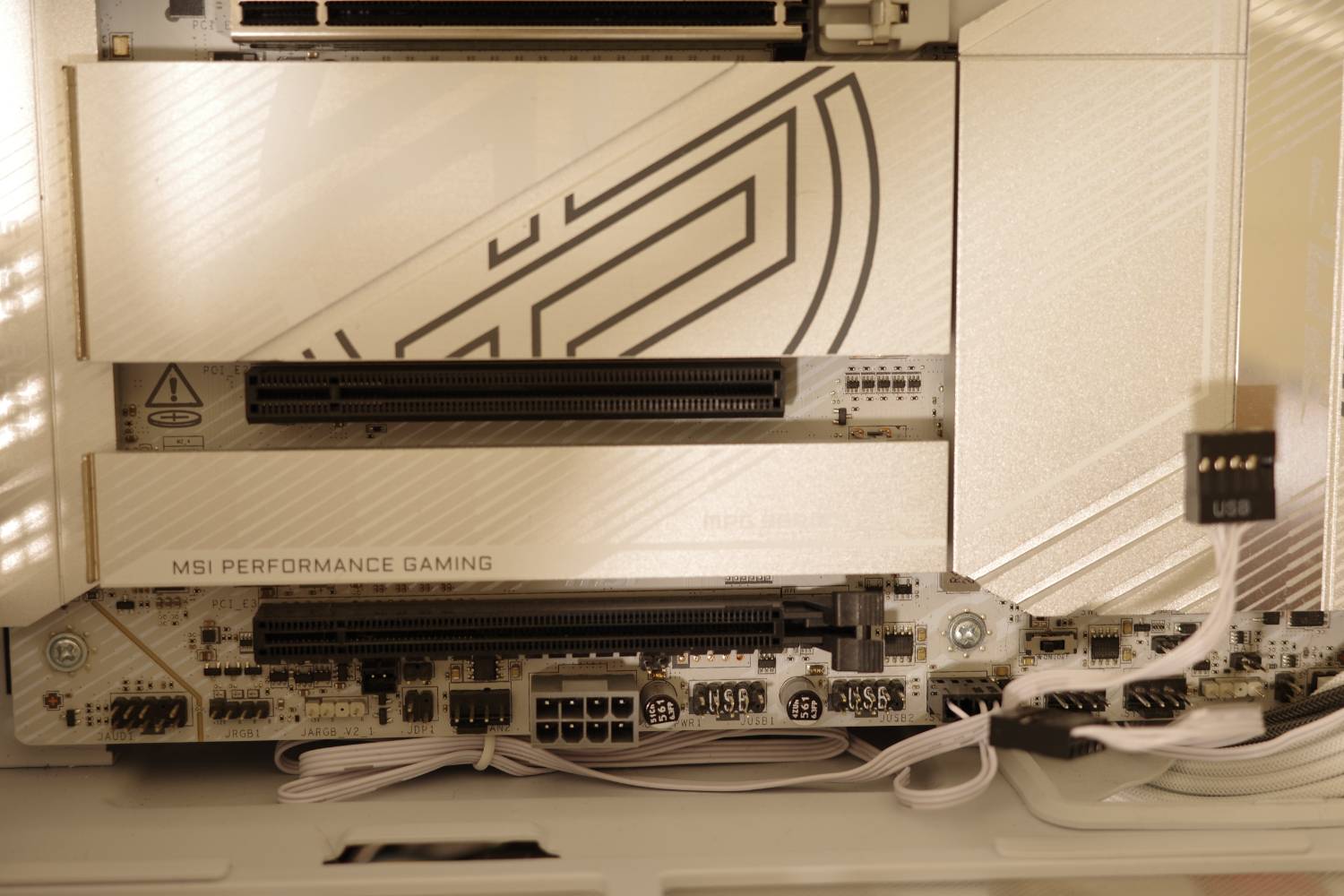

14. 底部線材安裝圖縫隙
https://i.meee.com.tw/jBrXFns.jpg
15. 線材安裝
https://i.meee.com.tw/iwdcKB4.jpg
16. 底部線材擁擠
https://i.meee.com.tw/lp4yXqy.jpg

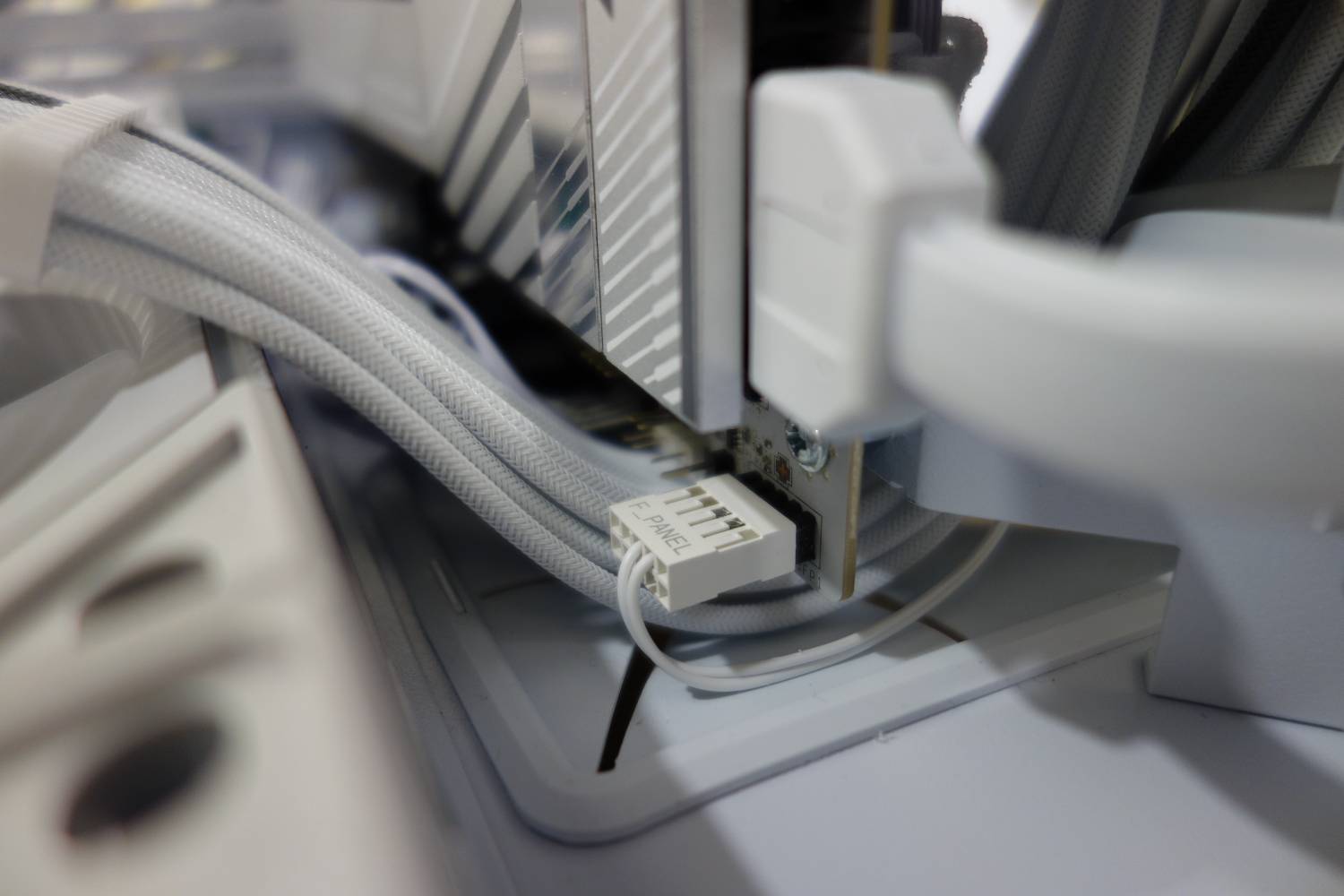

24. 機殼IO線材安裝
https://i.meee.com.tw/5YkIEkE.jpg

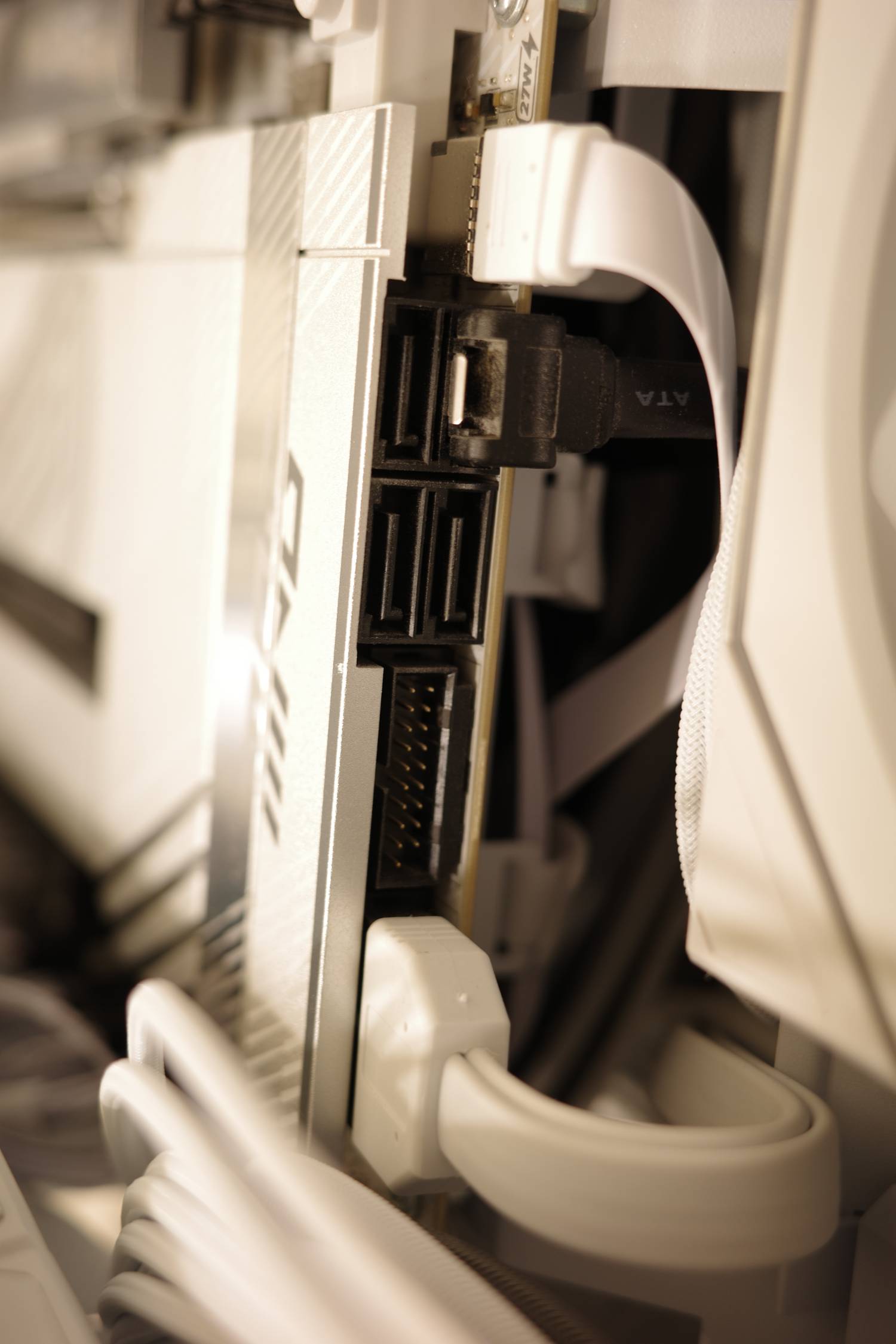

側邊線材安裝就沒有底部這麼困難，主要位置集中在主板晶片旁邊。
25. 側邊線材安裝
https://i.meee.com.tw/ggDC7Bd.jpg
在完成上述這些步驟後，主機板跟O11D Mini V2就已經正式完成合體，可以看一下此時背
面的線材數量，基本上只有風扇的線(因為使用無限鏡積木風扇，所以線才又更少一點)

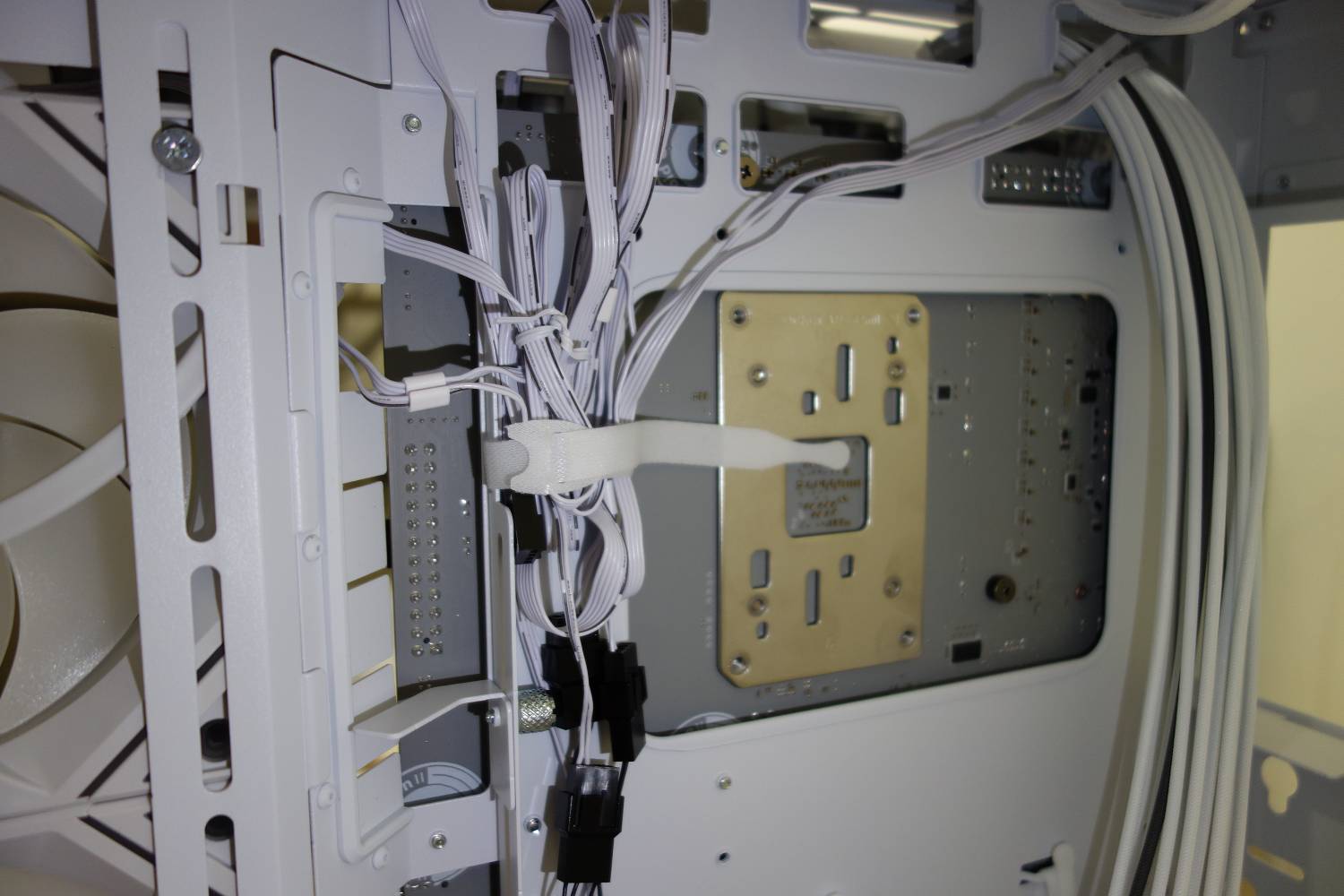

26. 先完成背部風扇整線
https://i.meee.com.tw/DS4GemG.jpg
正面完成後，就可以將機殼翻到背面安裝硬碟與電源。

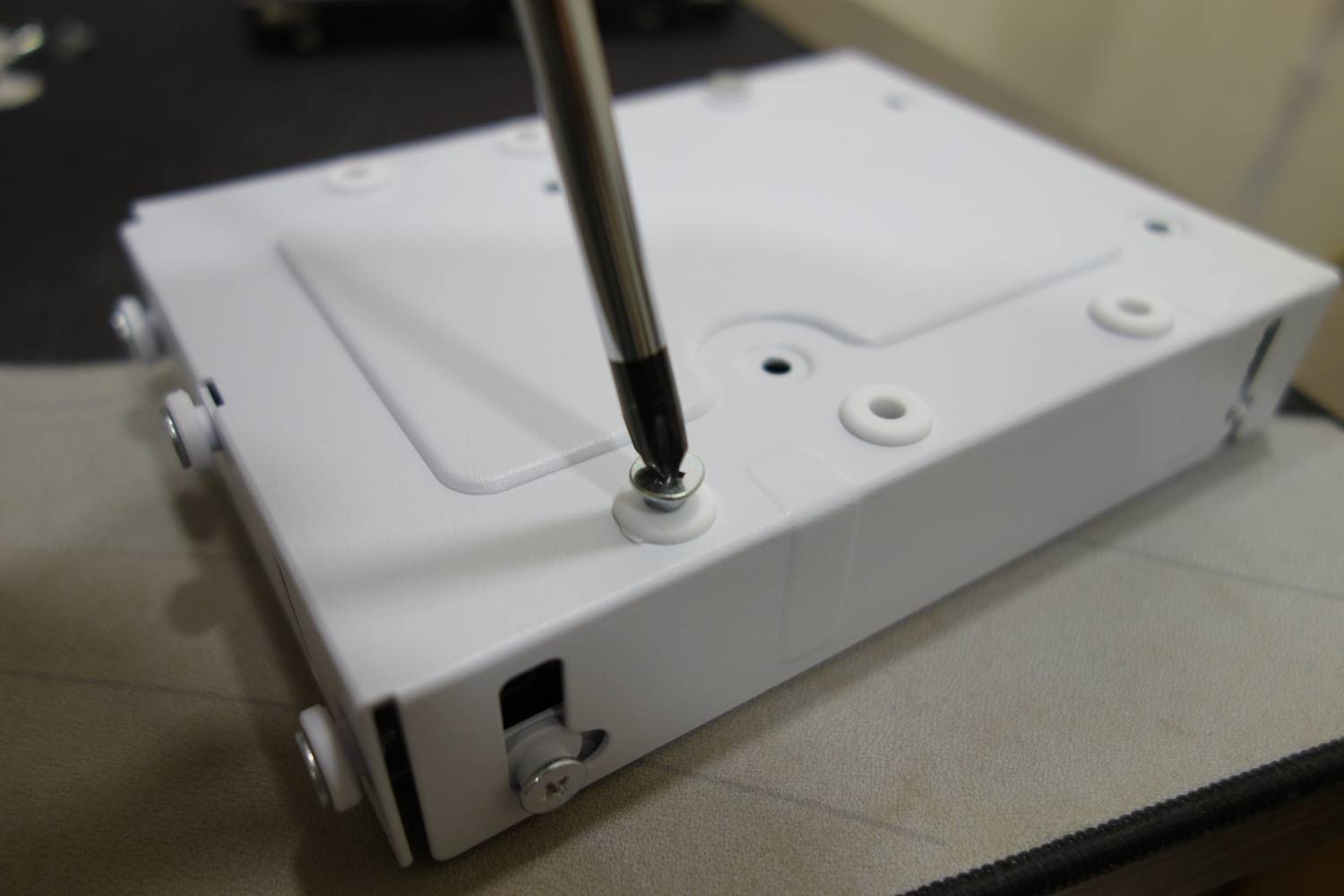

首先就是將硬碟鎖進硬碟龍
27. 硬碟龍安裝硬碟
https://i.meee.com.tw/5yT8I4u.jpg
接著再將硬碟龍嵌入機殼後方的圓孔中

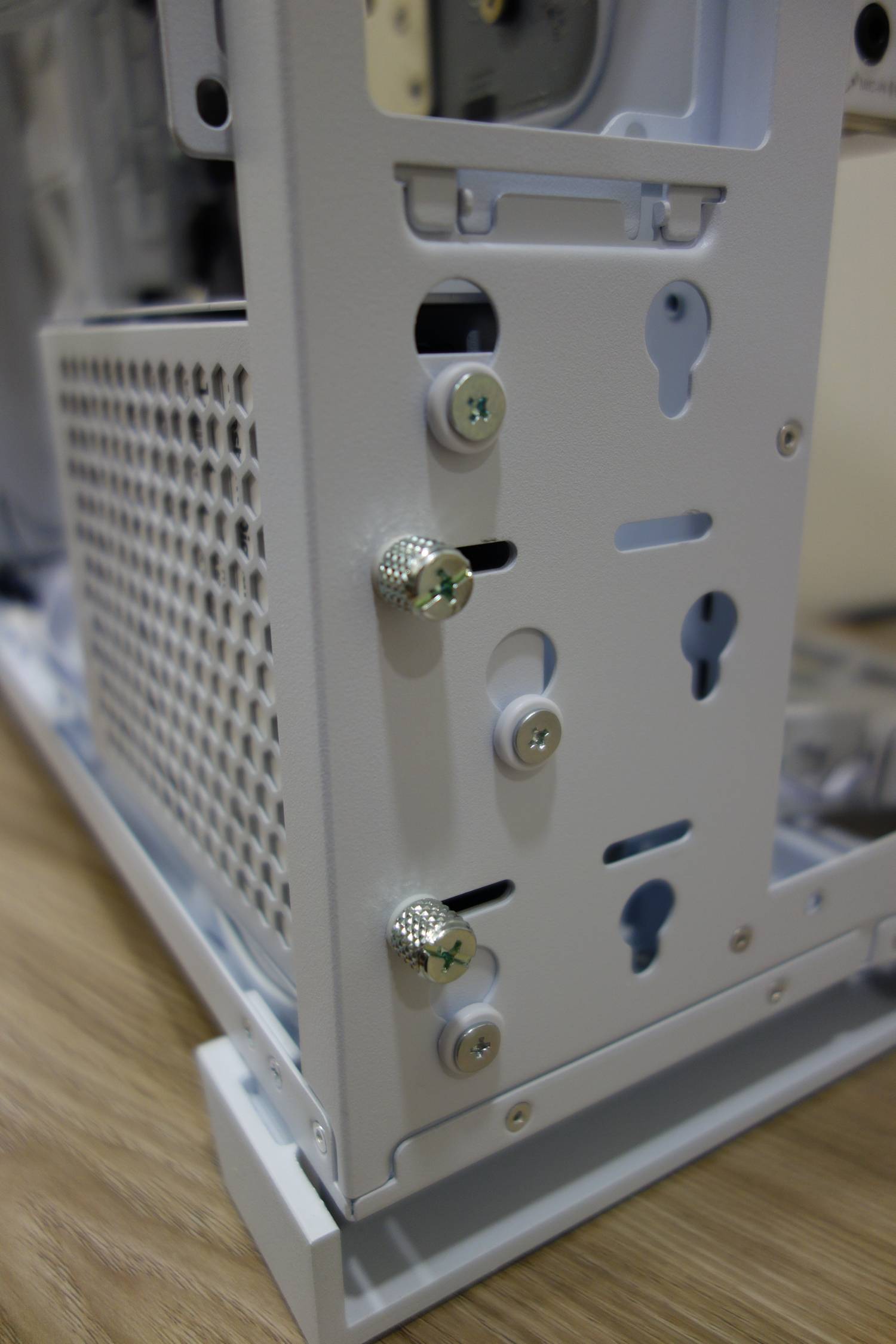

28. 硬碟龍固定
https://i.meee.com.tw/he3XDv8.jpg
另外一方面，PSU也是將電供鎖進支架中再扣上去。

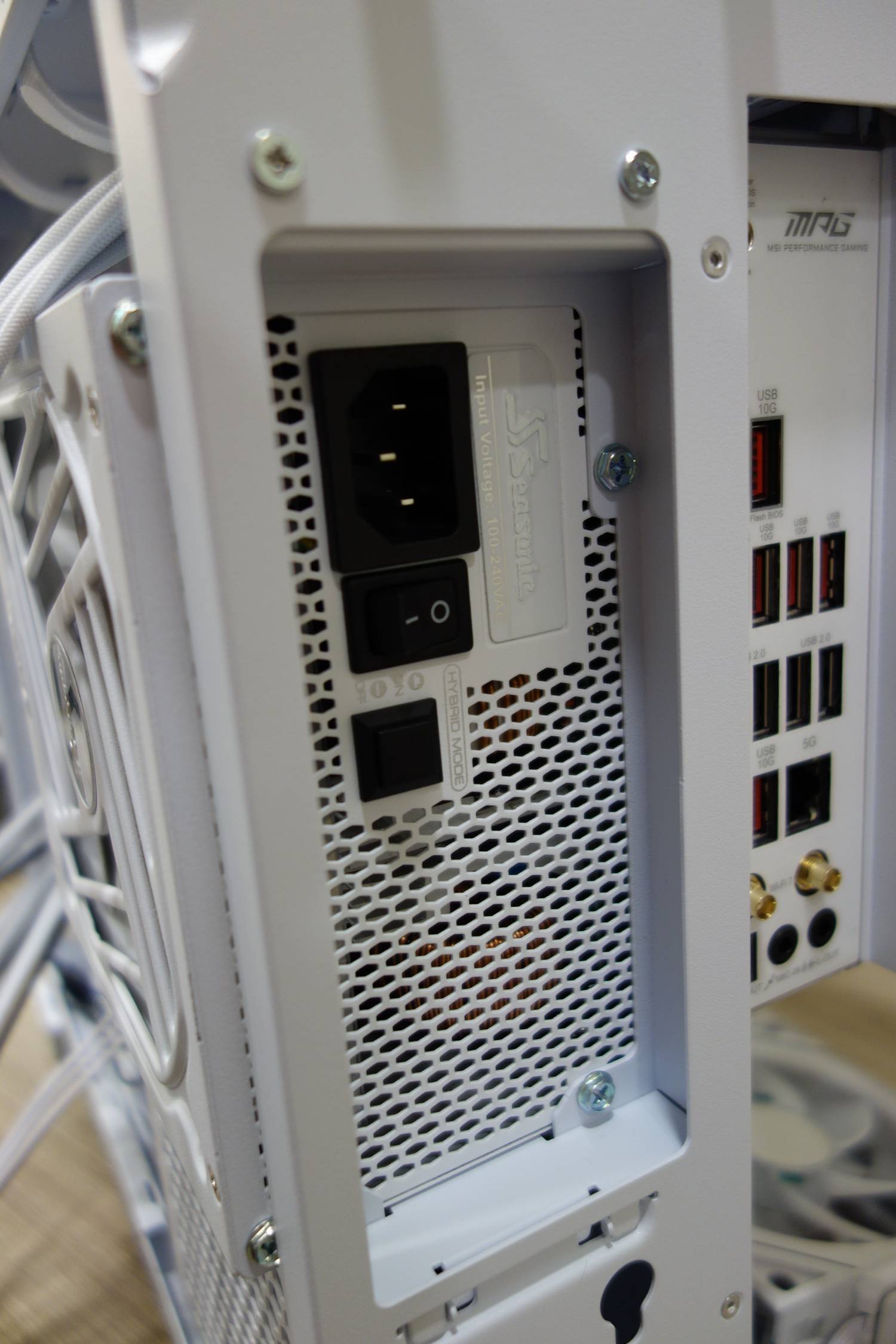

29. PSU安裝完成圖
https://i.meee.com.tw/nQEpmhK.jpg

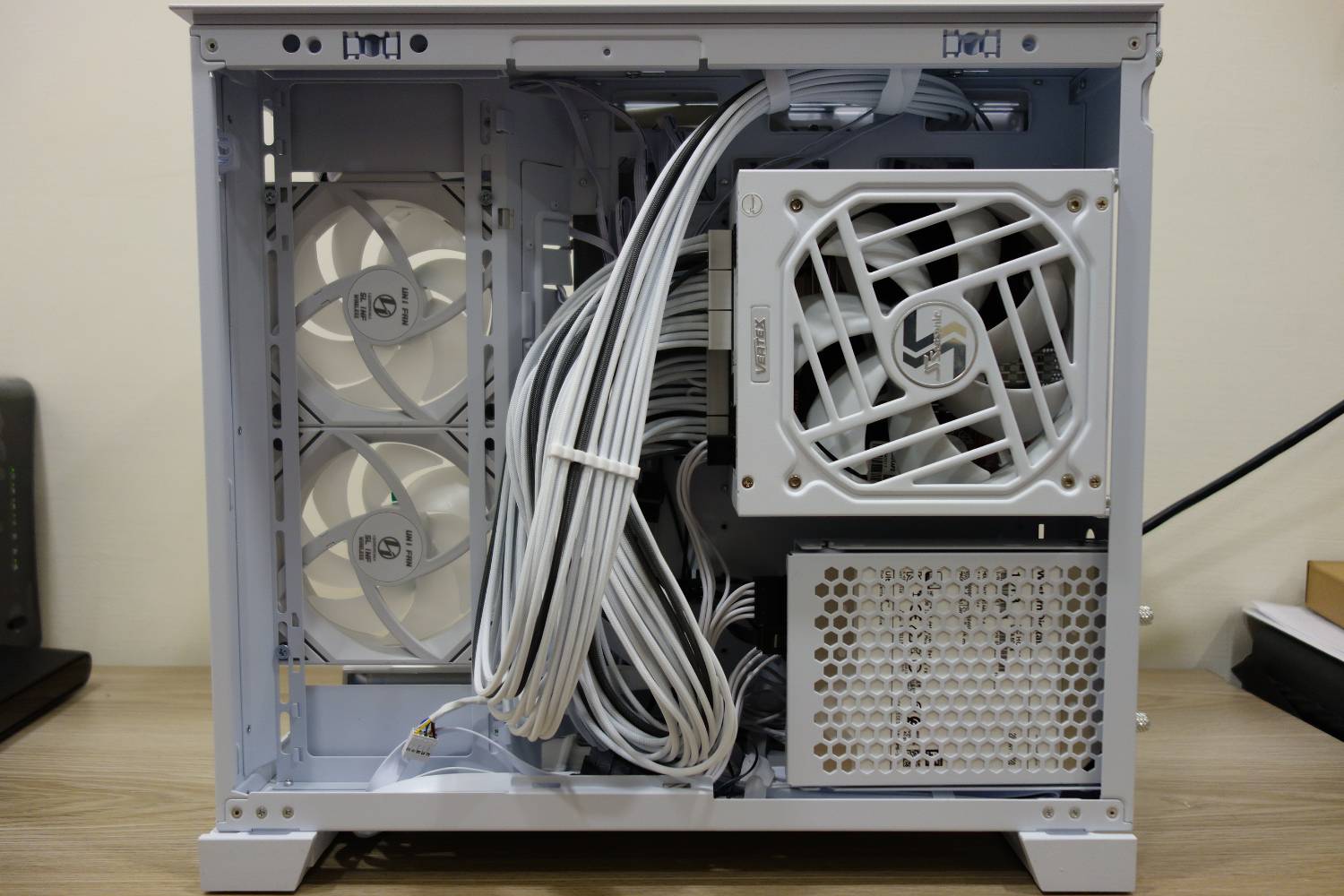

接著再把主要線材接上，就形成下面的照片。
30. 藏線擋板未使用的情況
https://i.meee.com.tw/DeDFtEJ.jpg
儘管線材大致還算整齊，但是還有一個方法可以讓它變得更好。
那就是直接擋板遮起來。
這個地方就可以看見聯力對美學的堅持，說實在的這塊擋板不是必需的，但為了讓自己DI
Y的人覺得賞心悅目，這塊擋板是真的有加分。

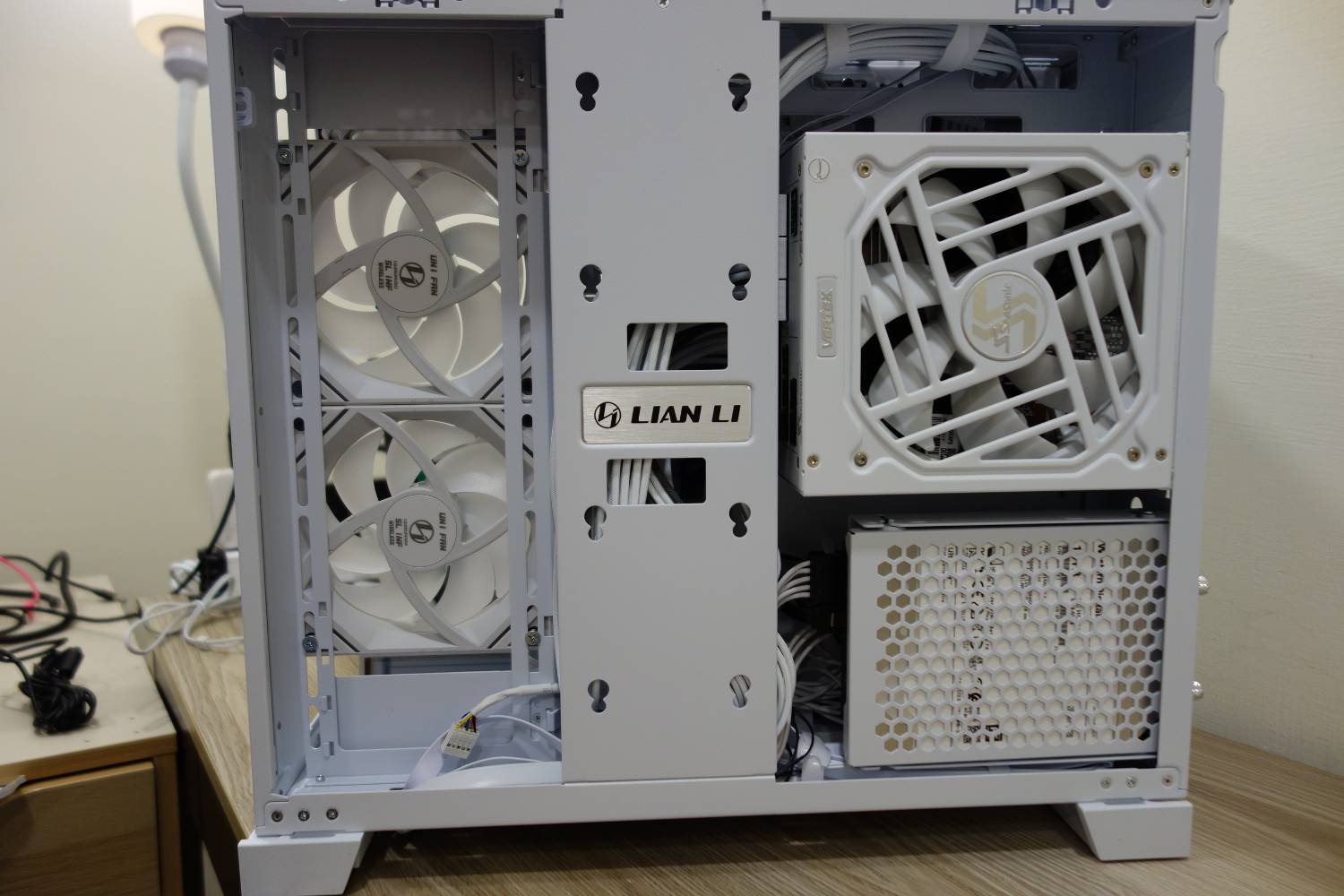

31. 蓋上背面藏線擋板
https://i.meee.com.tw/8VbrFtG.jpg
除此之外，再整理線材的時候，也可以使用24pin的電源線支撐架來提整它的角度。
這個設計也是我第一次在主機板裡面看過。不是很必要，但卻悄悄地提升主機外觀的一致
性。

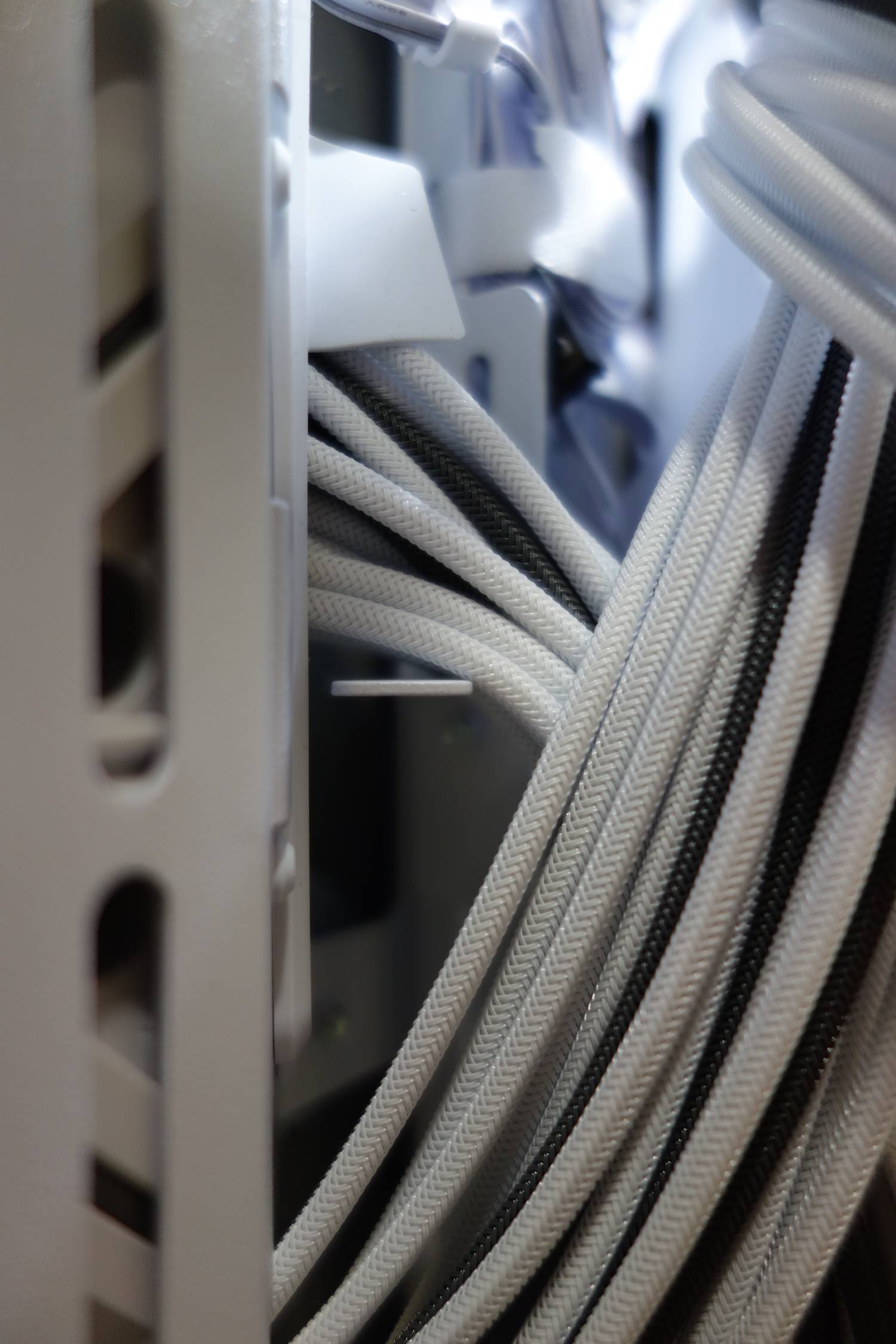

32. 主機板24pin支撐架 02
https://i.meee.com.tw/qKkPDZT.jpg

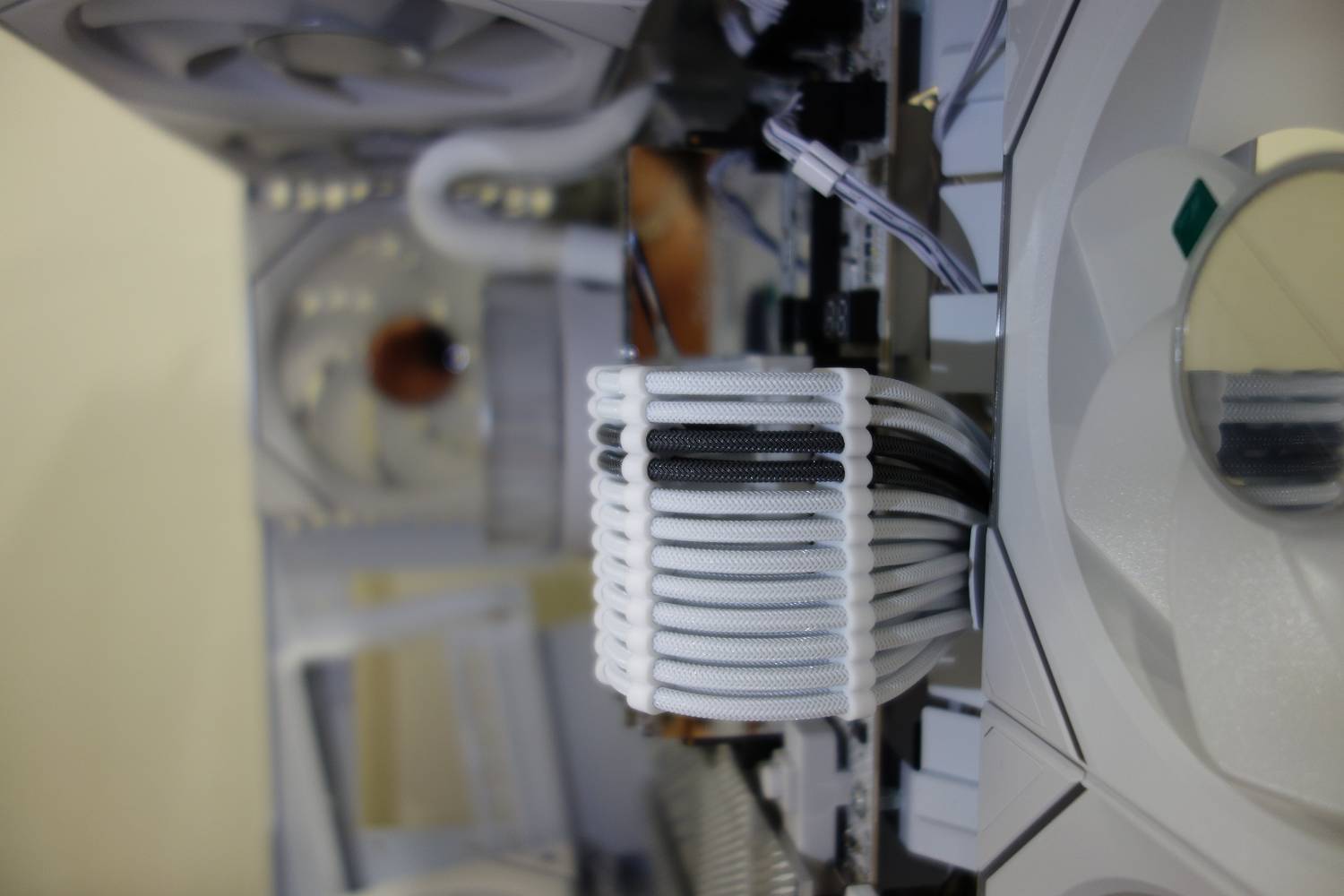

33. 主機板24pin支撐架結果呈現
https://i.meee.com.tw/KUnjfA6.jpg

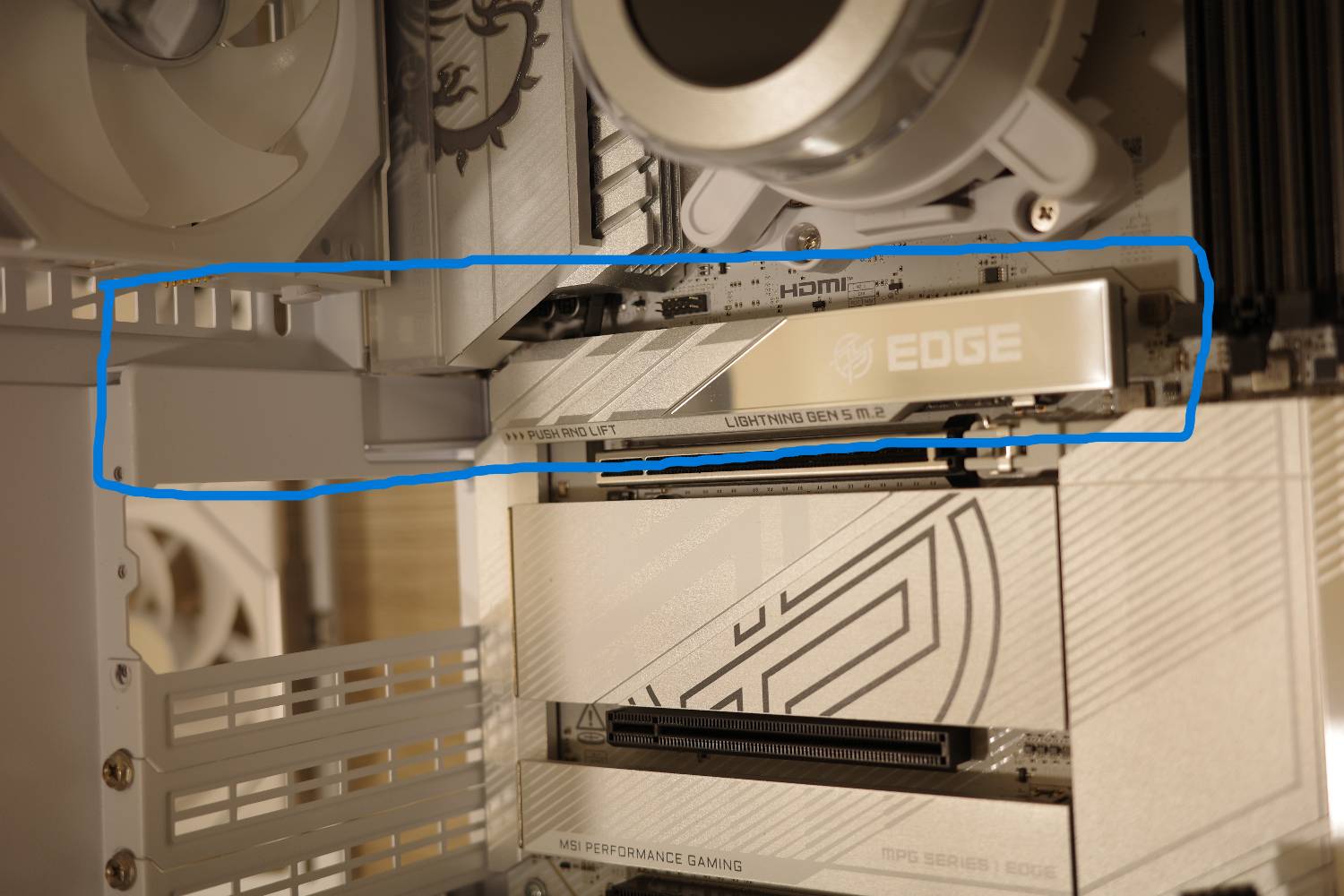

安裝步驟的最後就是顯示卡了。首先要特別注意，O11D MIni V2的PCIE插槽只有5條，因
此如果主機板(尤其是MATX主機板)的顯卡插槽若是在PCIE第一層的話就沒有辦法順利安裝
顯卡。
ATX主機板由於大部分PCIE第一槽位會做成M.2插槽，所以相對來說問題會比較少。
但仍有少部分ATX主機板(技嘉 B850 aorus elite wifi7 ice)把顯卡做在第一槽，就會跟
這個殼衝突到，導致無法安裝。
34. PCIE插槽展示
https://i.meee.com.tw/ylenUtO.jpg

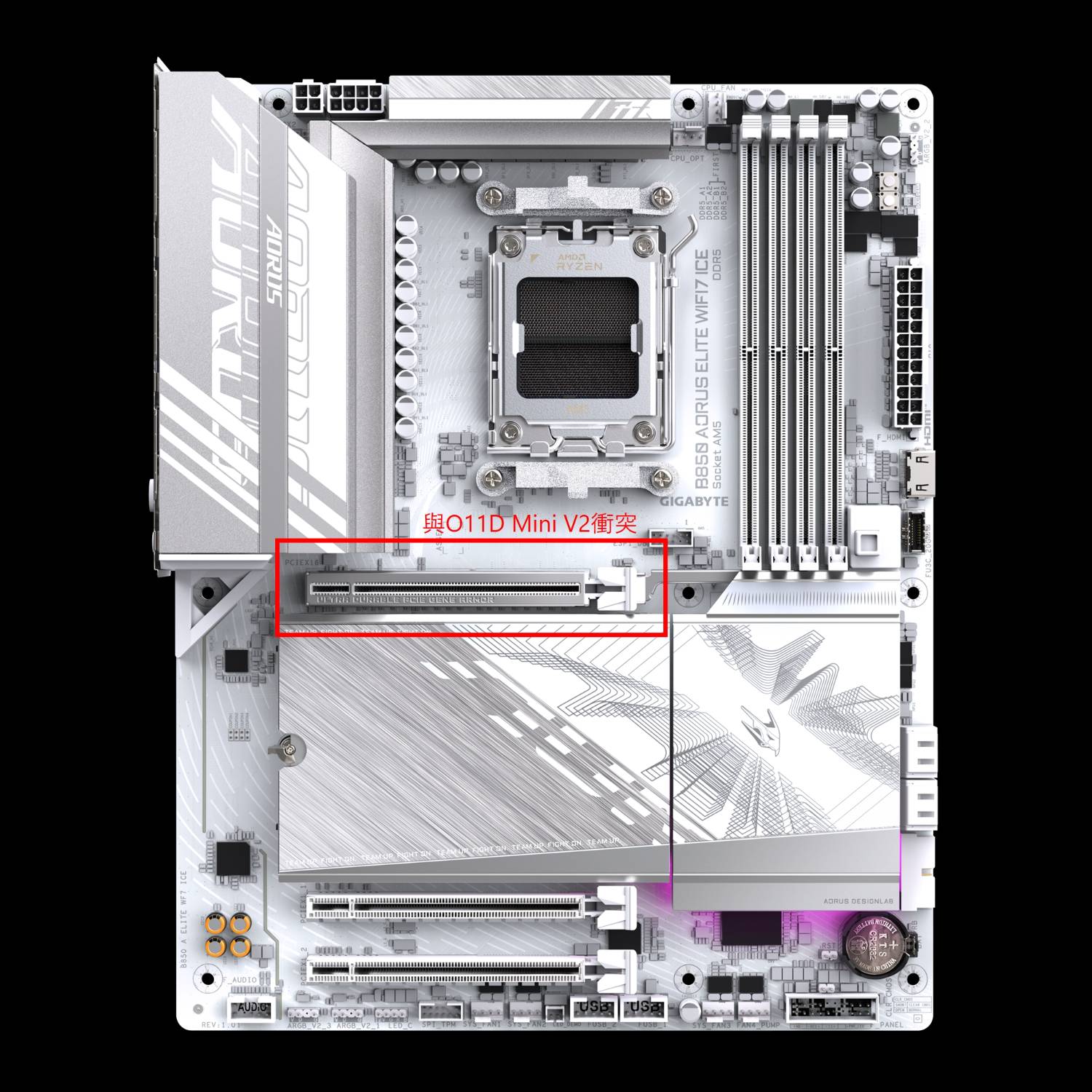

34.5 顯卡位於PCIE第一槽位
https://i.meee.com.tw/FILxqMh.jpg
P.S. 其實一些背板較厚的顯卡也不太適合裝在PCIE第一槽位是顯卡插槽的主機板，如紅
魔9070XT也是因為背板太厚，所以會卡到SSD散熱裝甲、RAM插槽等等。

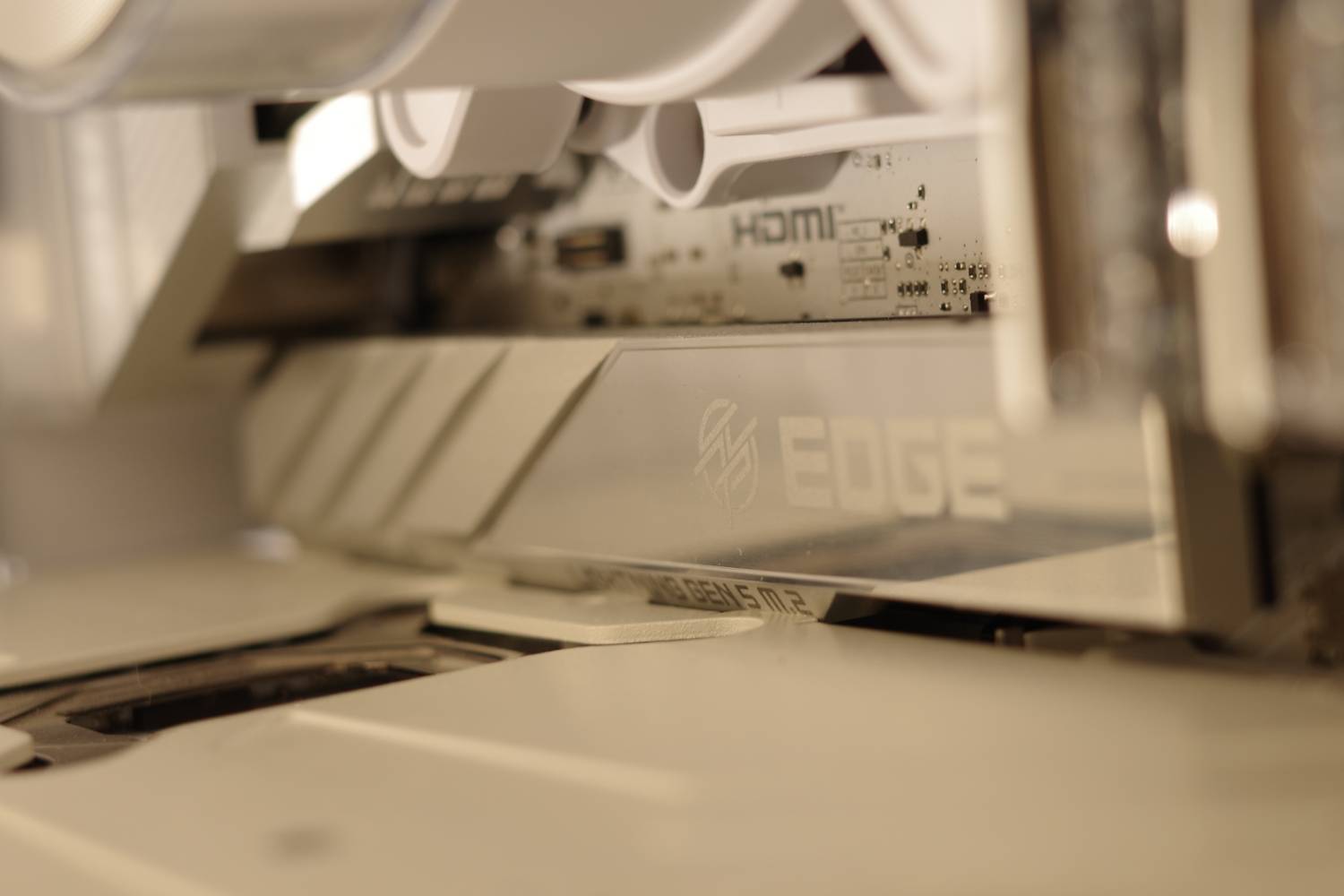

補充 SSD與GPU縫隙照
https://i.meee.com.tw/nkMi5mO.jpg

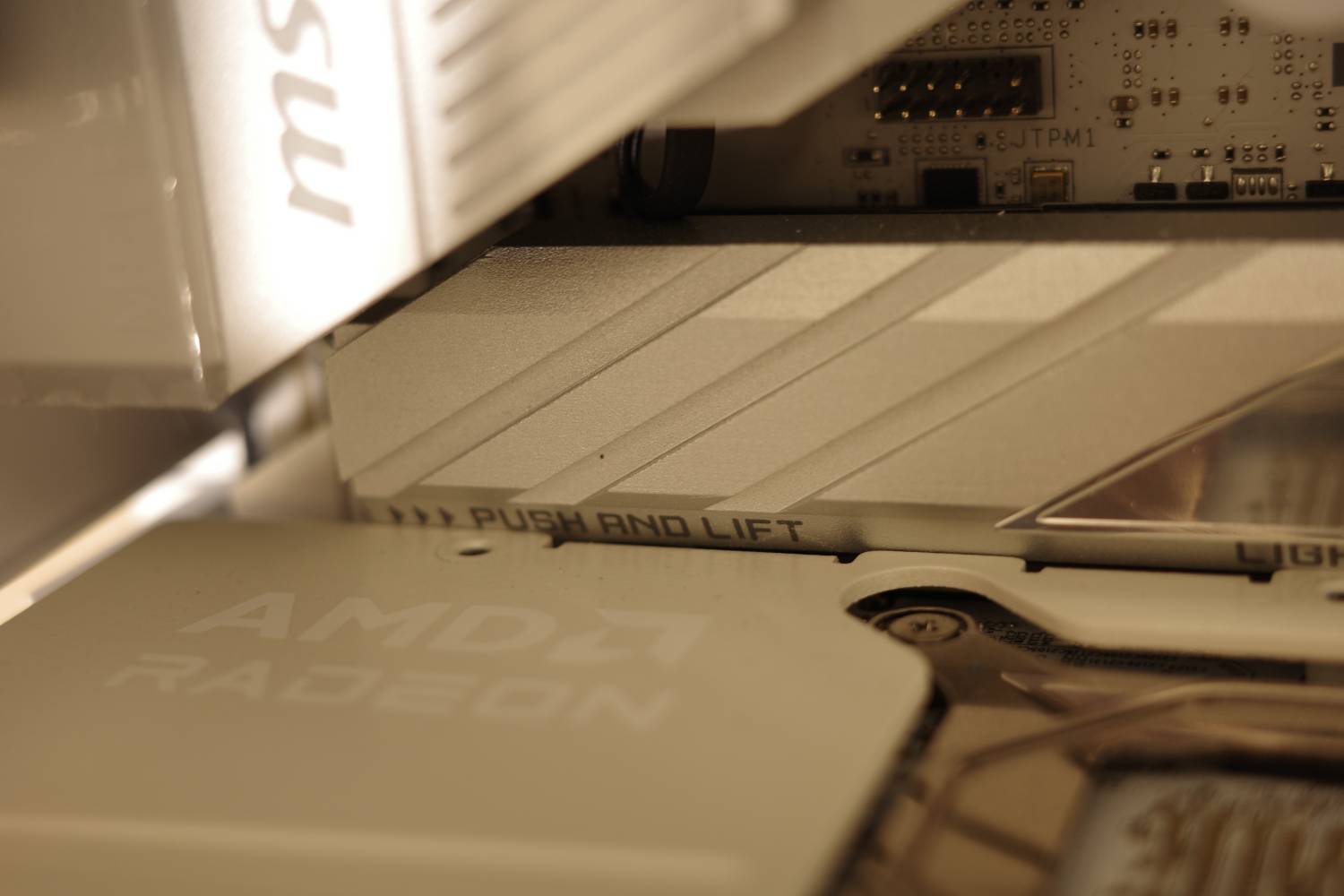

補充 SSD與GPU縫隙照02
https://i.meee.com.tw/dlZ7lTl.jpg

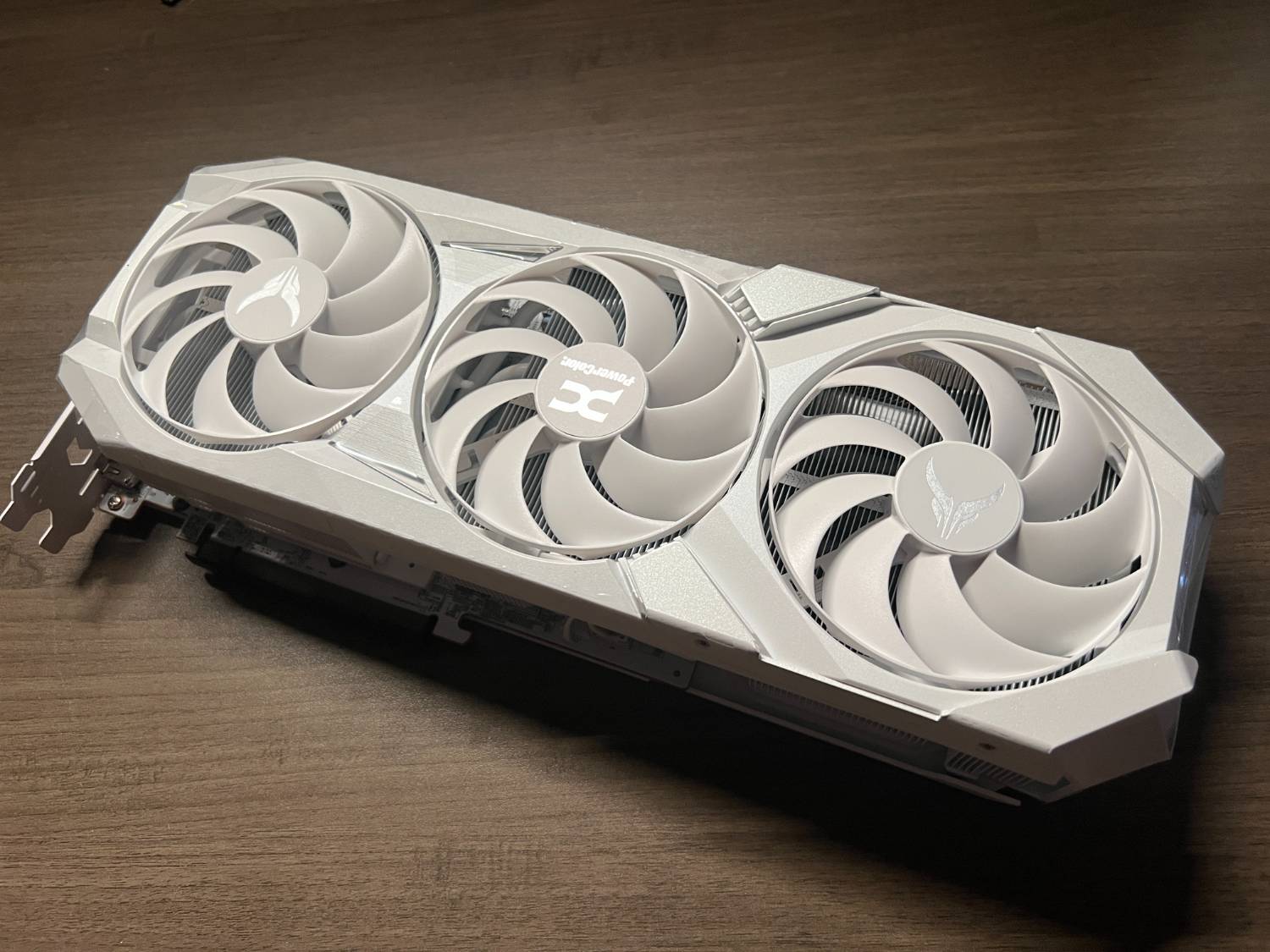

這次要來串場的是一直以來的幫手，撼訊 白魔9070XT(從年中啟動後就一直沒完成開箱，
真的拖更拖太久了)
35. 顯卡本體
https://i.meee.com.tw/UeDmSMW.jpg
插入開機

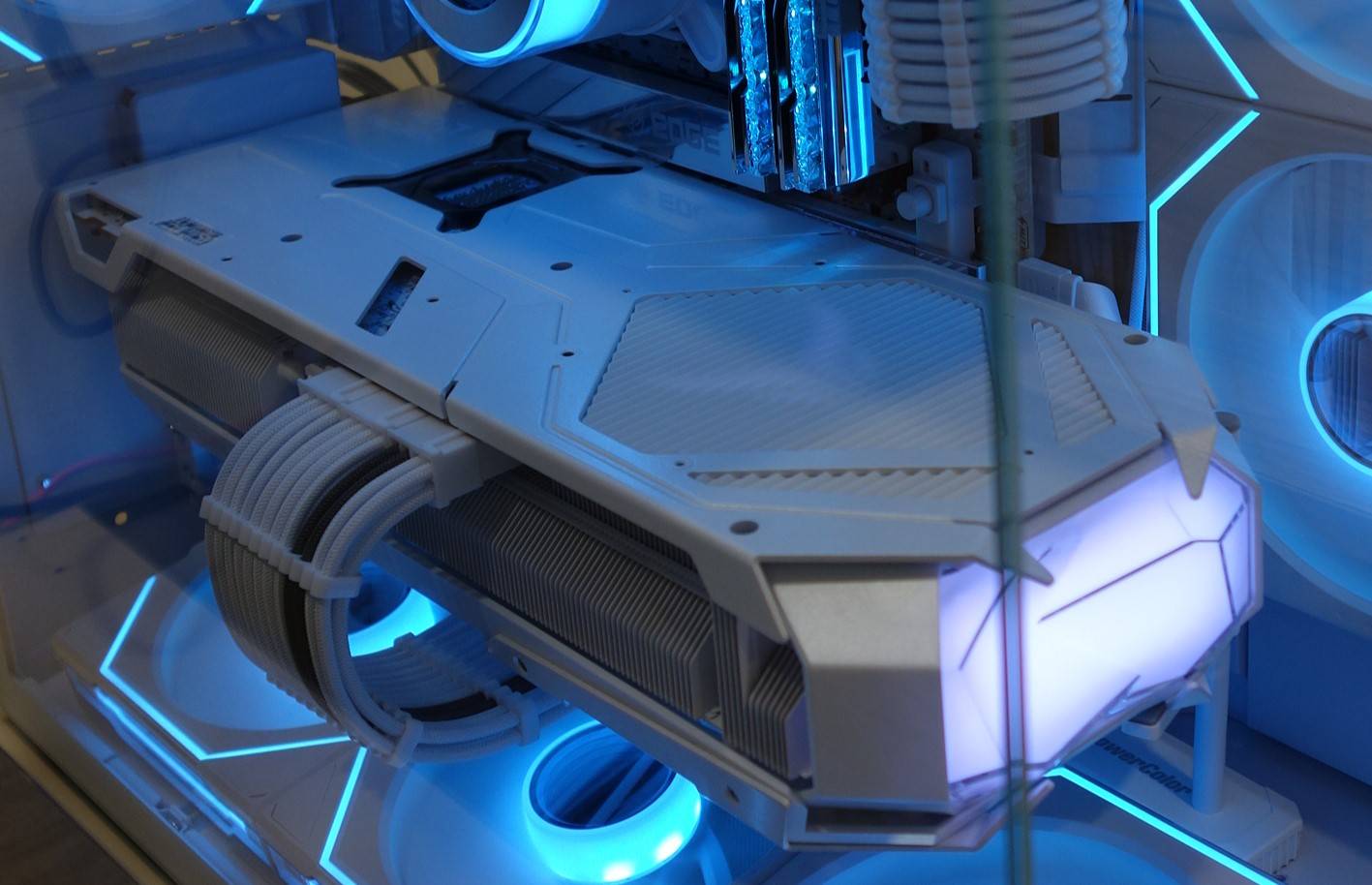

36. GPU安裝完成圖(彩色版)
https://i.meee.com.tw/Mz5JVoO.jpg
由上次開箱篇可以注意到O11D Mini V2在底部有開孔專門給GPU線材走線，這時候就可以
用上了。
這樣的設計理念與這次PSU支援ATX大小的手法如出一轍，就是直接給你違建。
電供寬度不夠? 沒關係，那就多凸出去一點沒關係;
底部空間不夠走線?沒關係，那就挖空讓你往外凸出去!

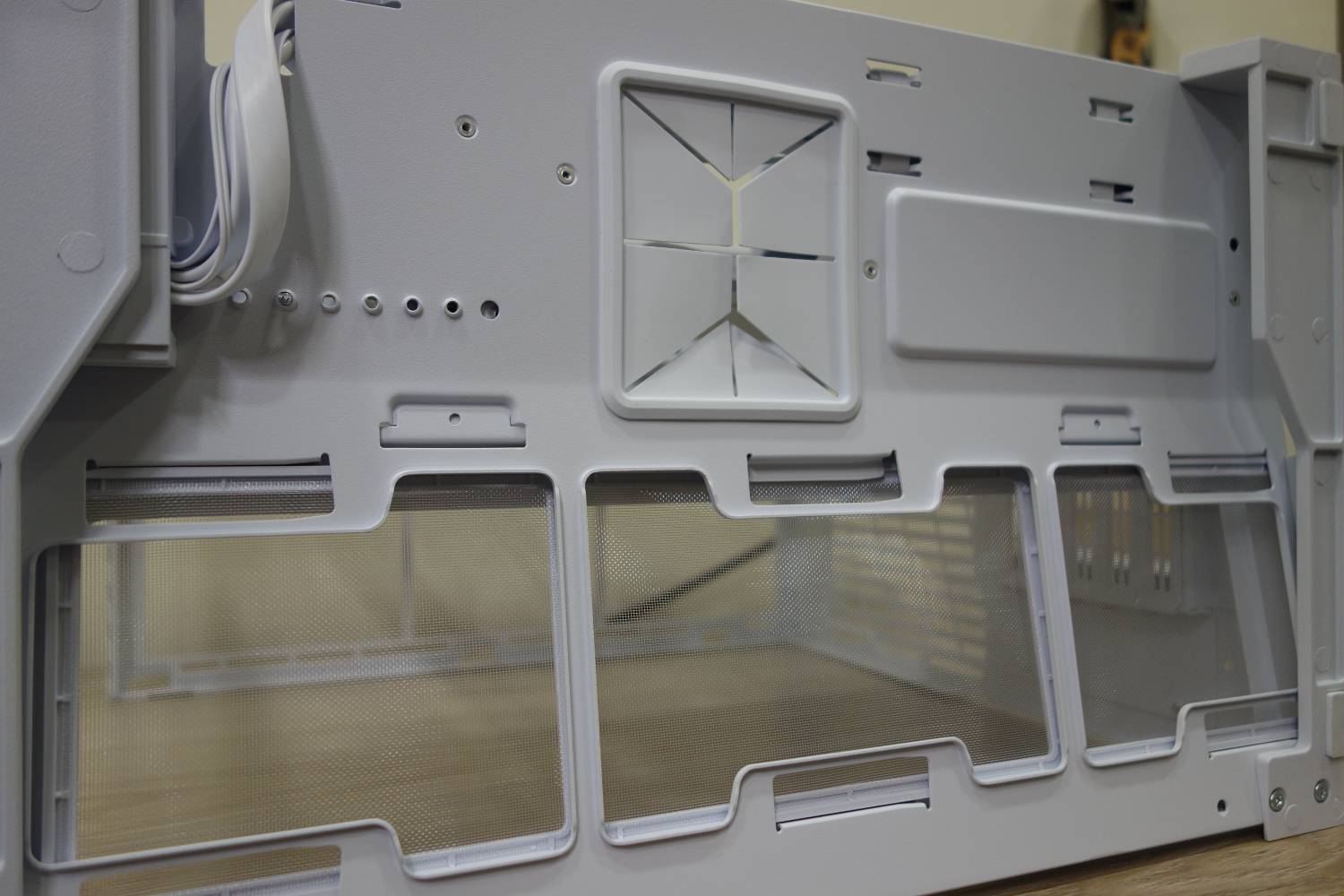

36.5. 底部GPU電源線口
https://i.meee.com.tw/xOMaEtl.jpg

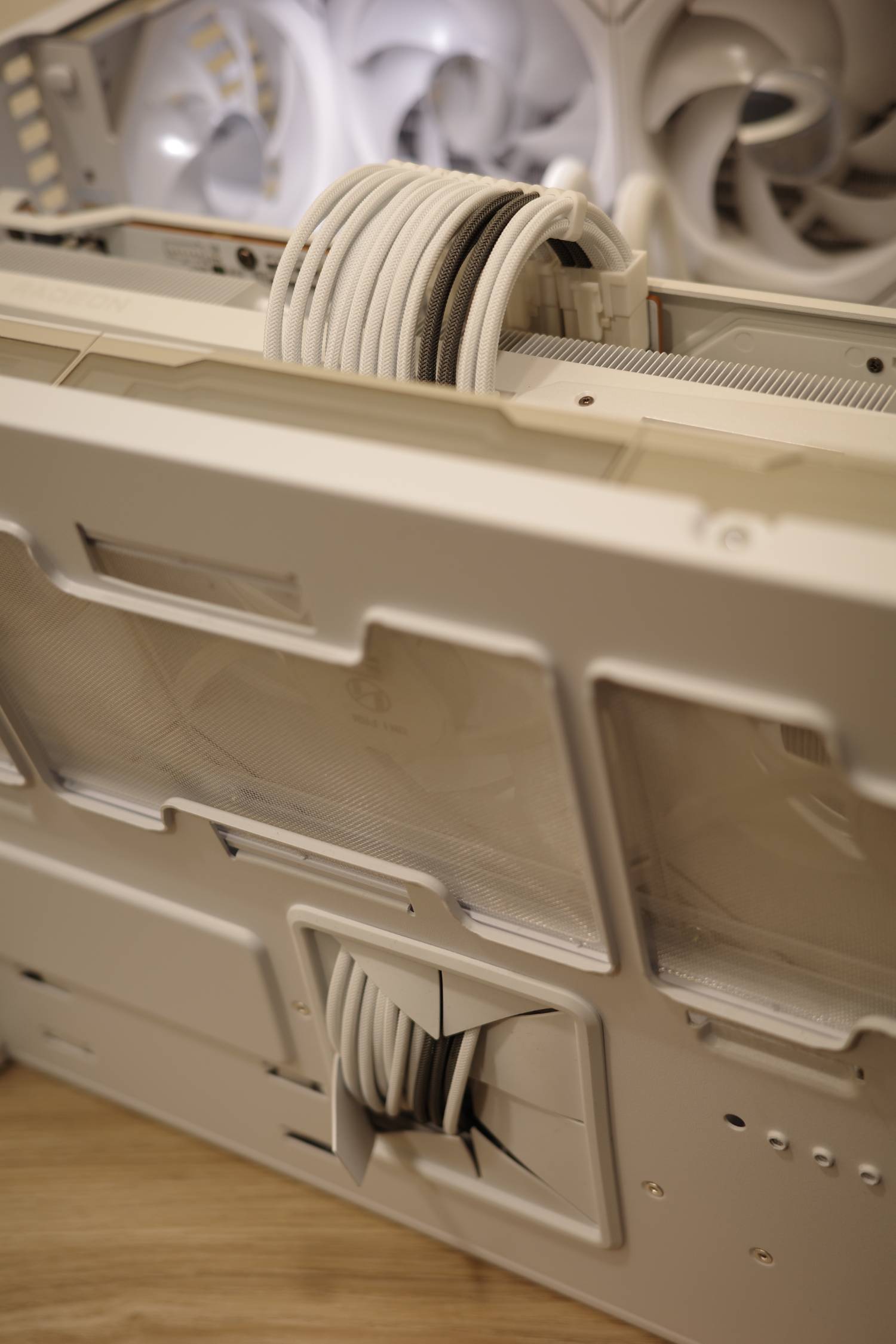

37. GPU底部出線圖
https://i.meee.com.tw/M6lfy2h.jpg

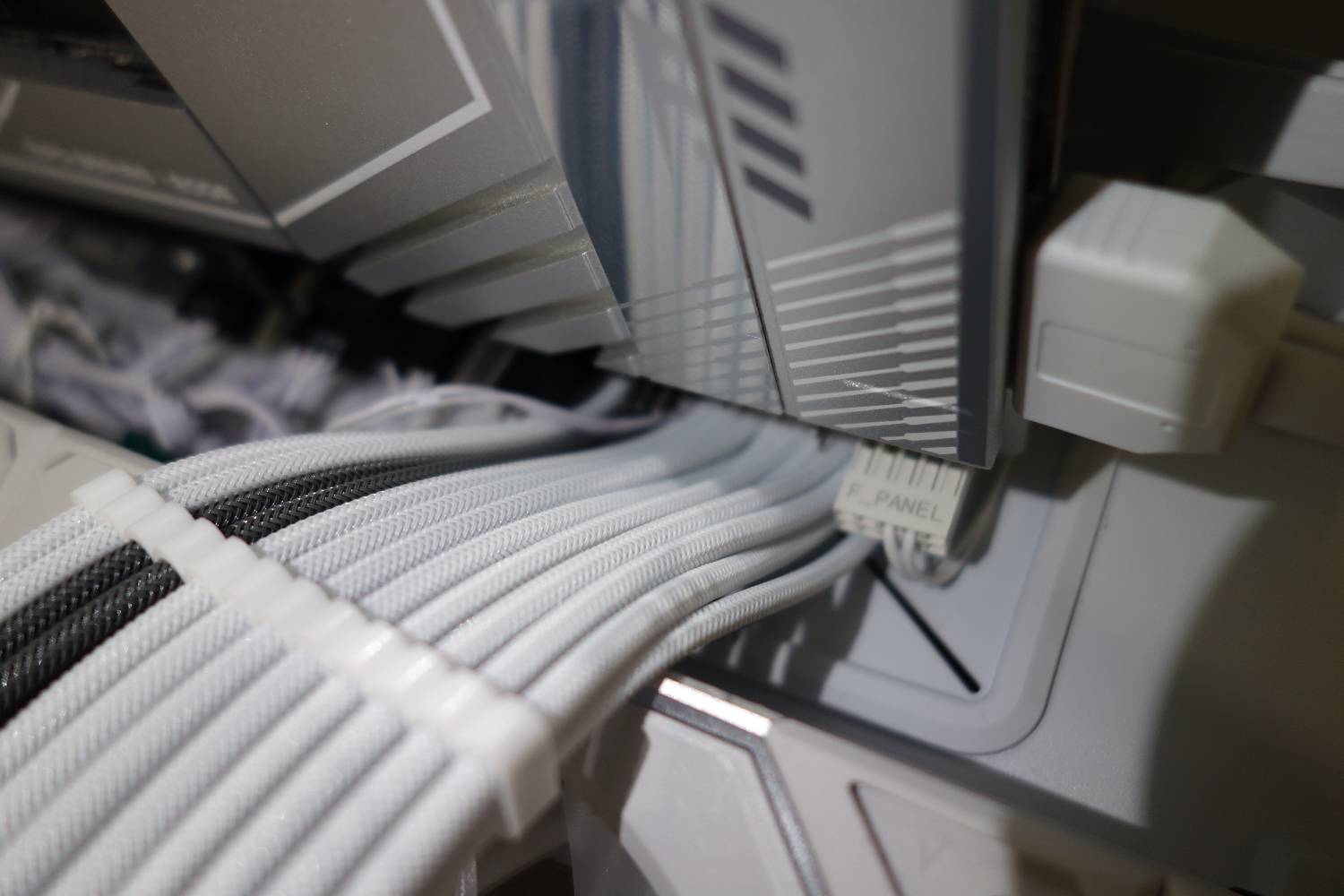

從這個角度可以很清楚的看見挖空後整體線材保持水平整齊的狀態
38. 顯示卡電源線底部出線孔走線展示 01
https://i.meee.com.tw/vOTCYSq.jpg

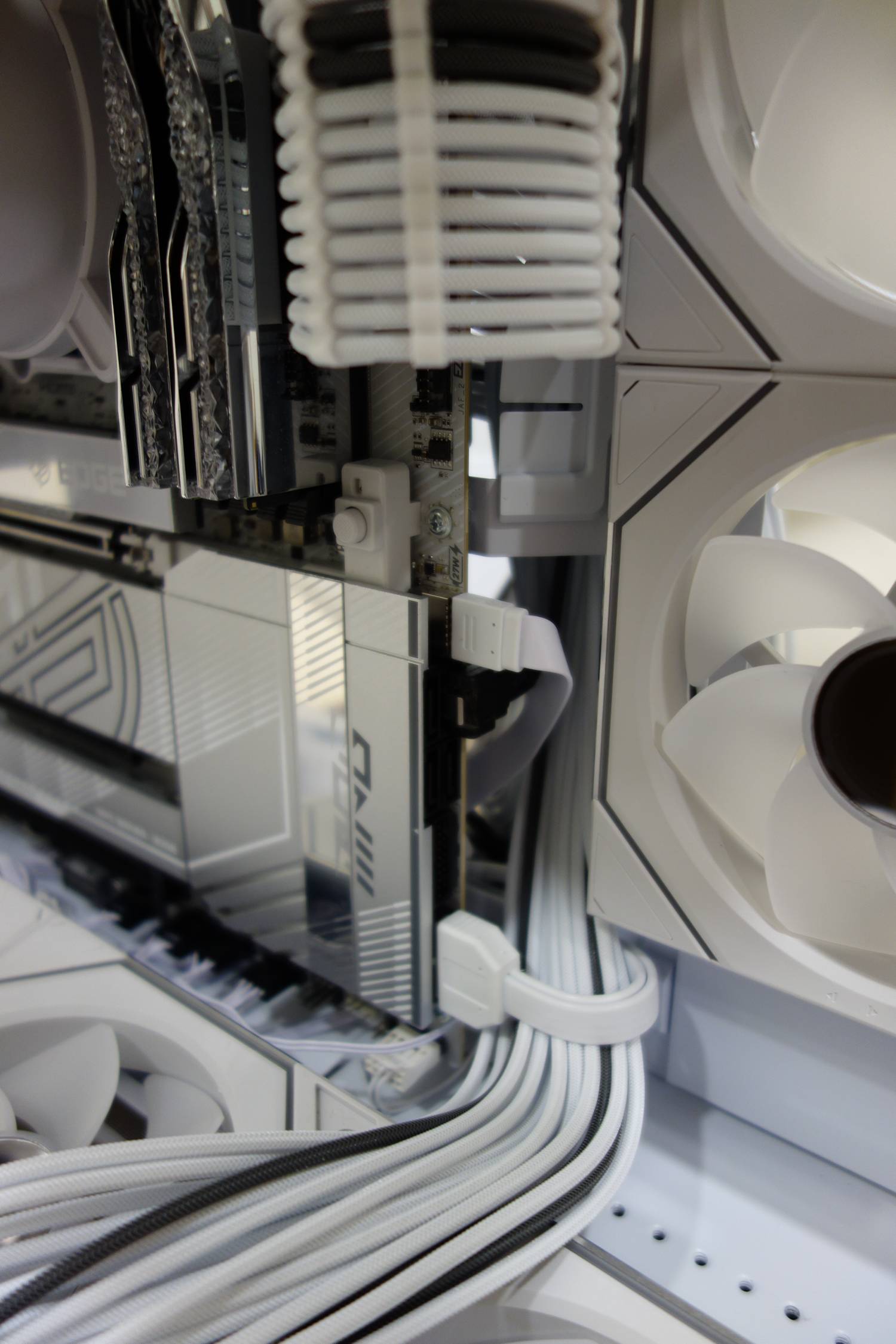

若底部沒有挖孔，將會導致無法從底部走線，必須從側面走，就會比較不整齊且不美觀
39. GPU底未使用底部出線孔示意圖
https://i.meee.com.tw/B1LivoT.jpg
到這邊就告一段落了，來幾張亮機圖

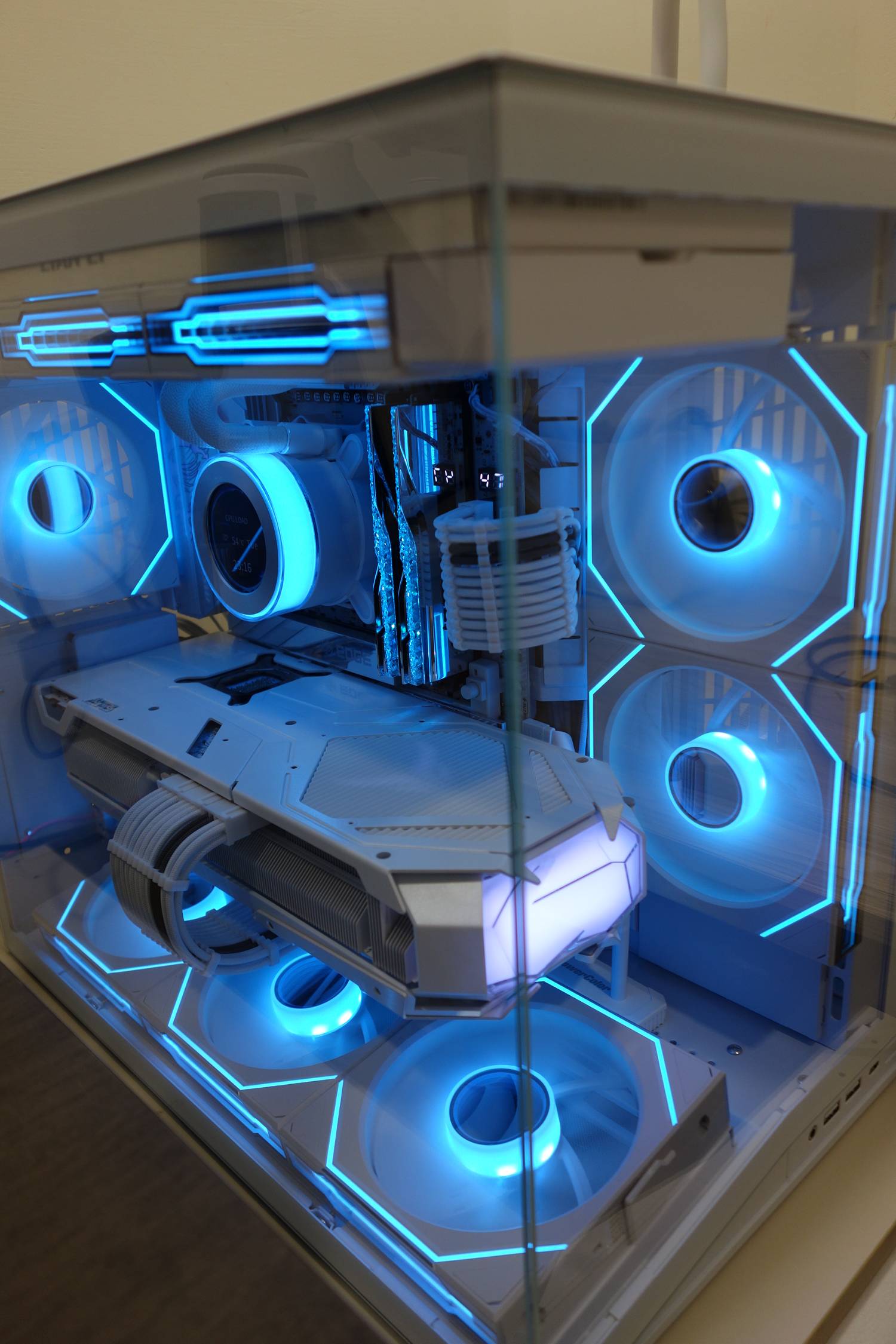

55. X870E Edge Ti Wifi安裝
https://i.meee.com.tw/DKVTBgm.jpg

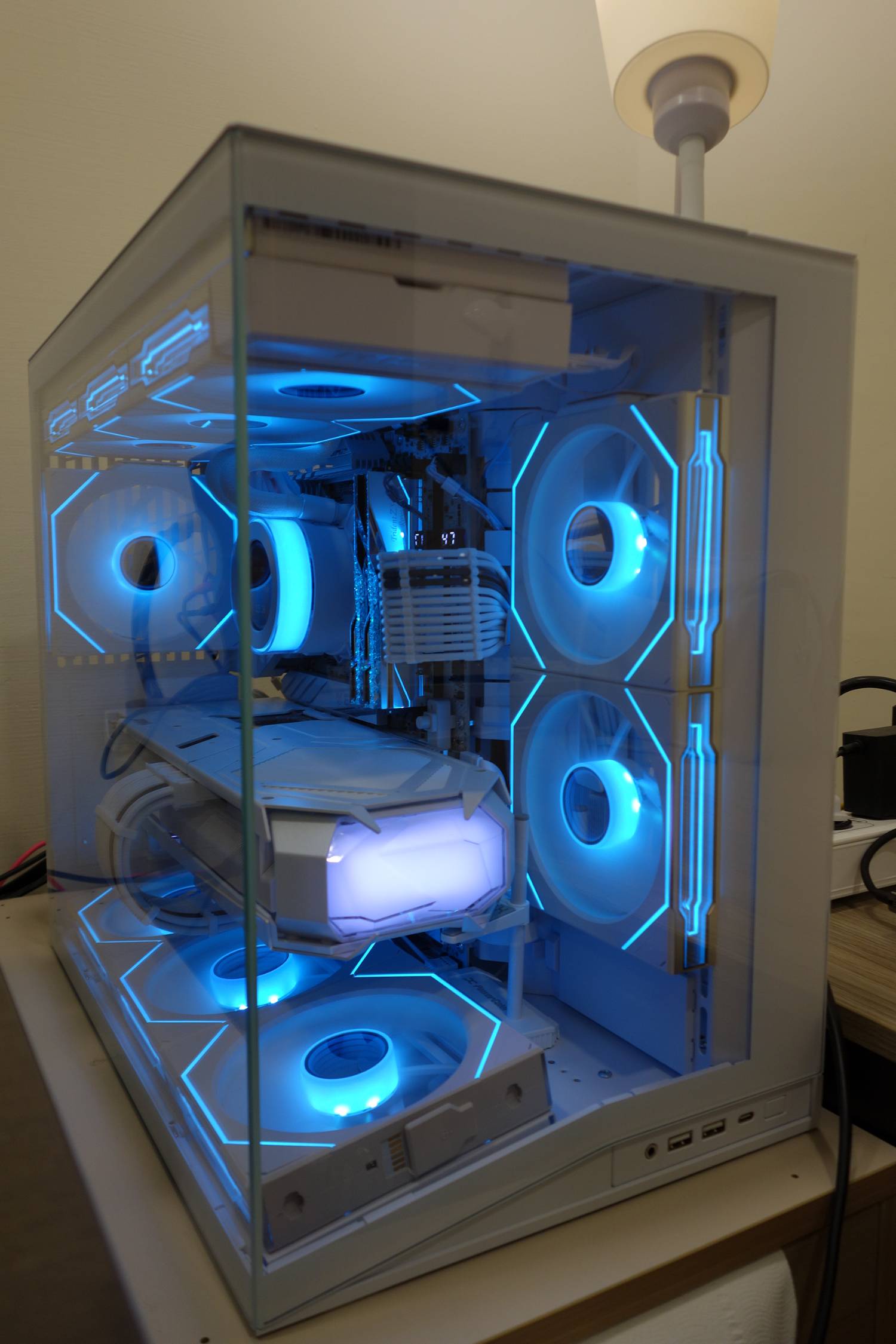

56. X870E Edge Ti Wifi安裝 02
https://i.meee.com.tw/pAbw226.jpg
由於O11D Mini V2也支援垂直安裝，甚至附贈了垂直安裝的PCIE支架，那肯定是要來測試
看看的

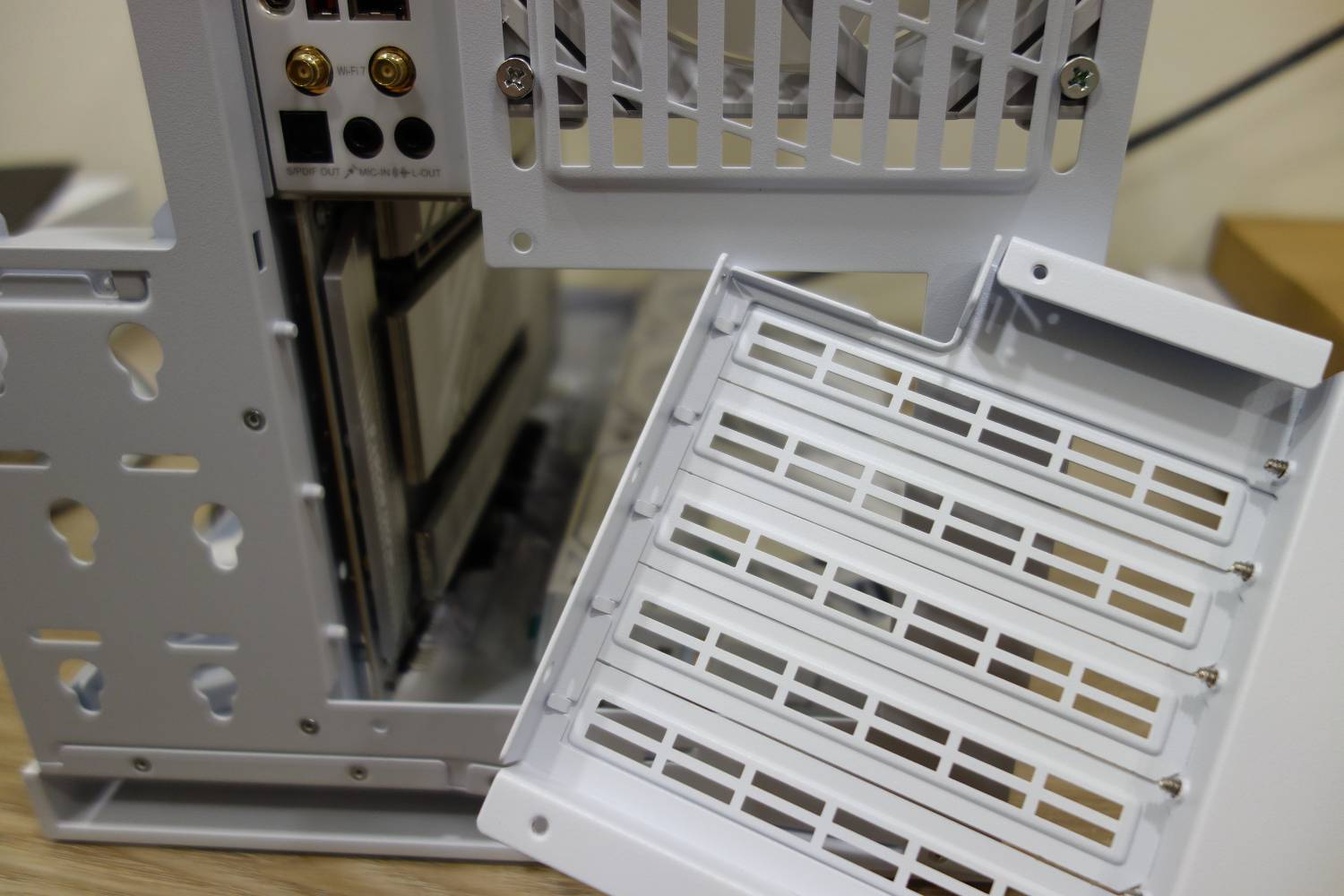

42. 顯卡垂直安裝配件
https://i.meee.com.tw/f2xpATU.jpg

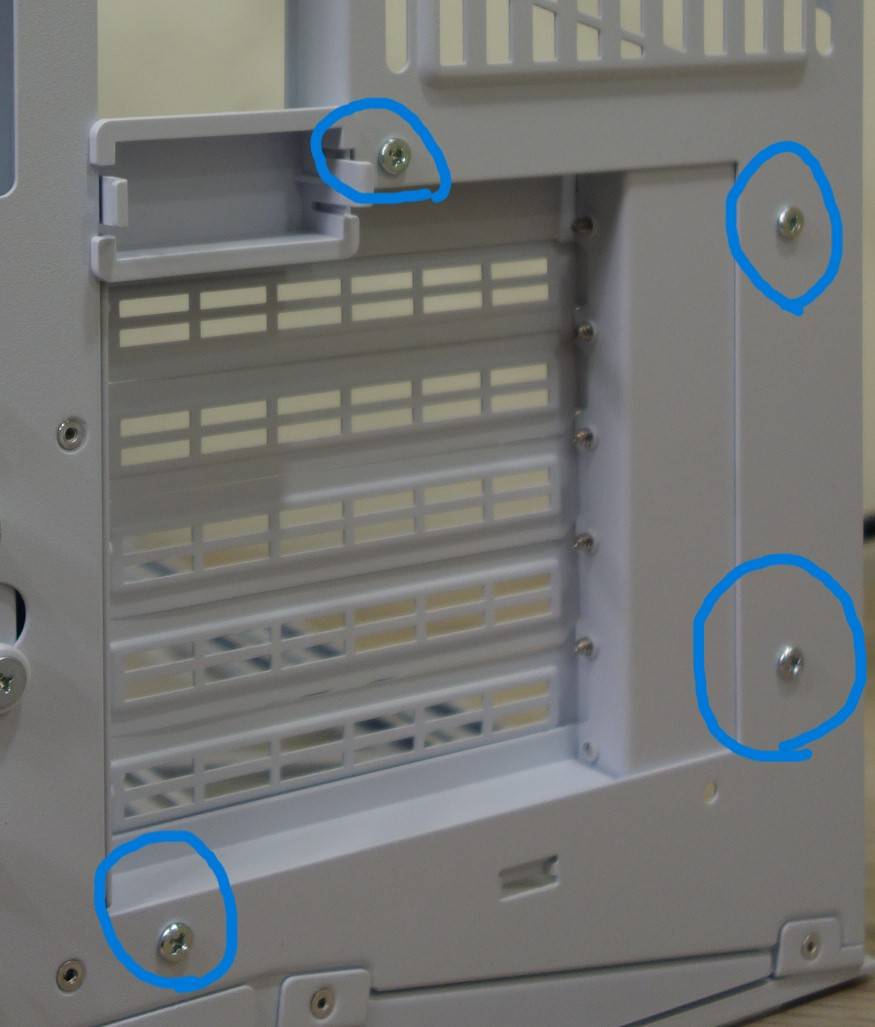

首先需要將原本的水平PCIE支架拆下(使用4個螺絲固定)
42.5. 背部照
https://i.meee.com.tw/8ogV5tS.jpg
接著再將附贈的垂直安裝支架依照形狀原路鎖上即可，可以發現完成後PCIE插槽的位置變
成位於上下處。

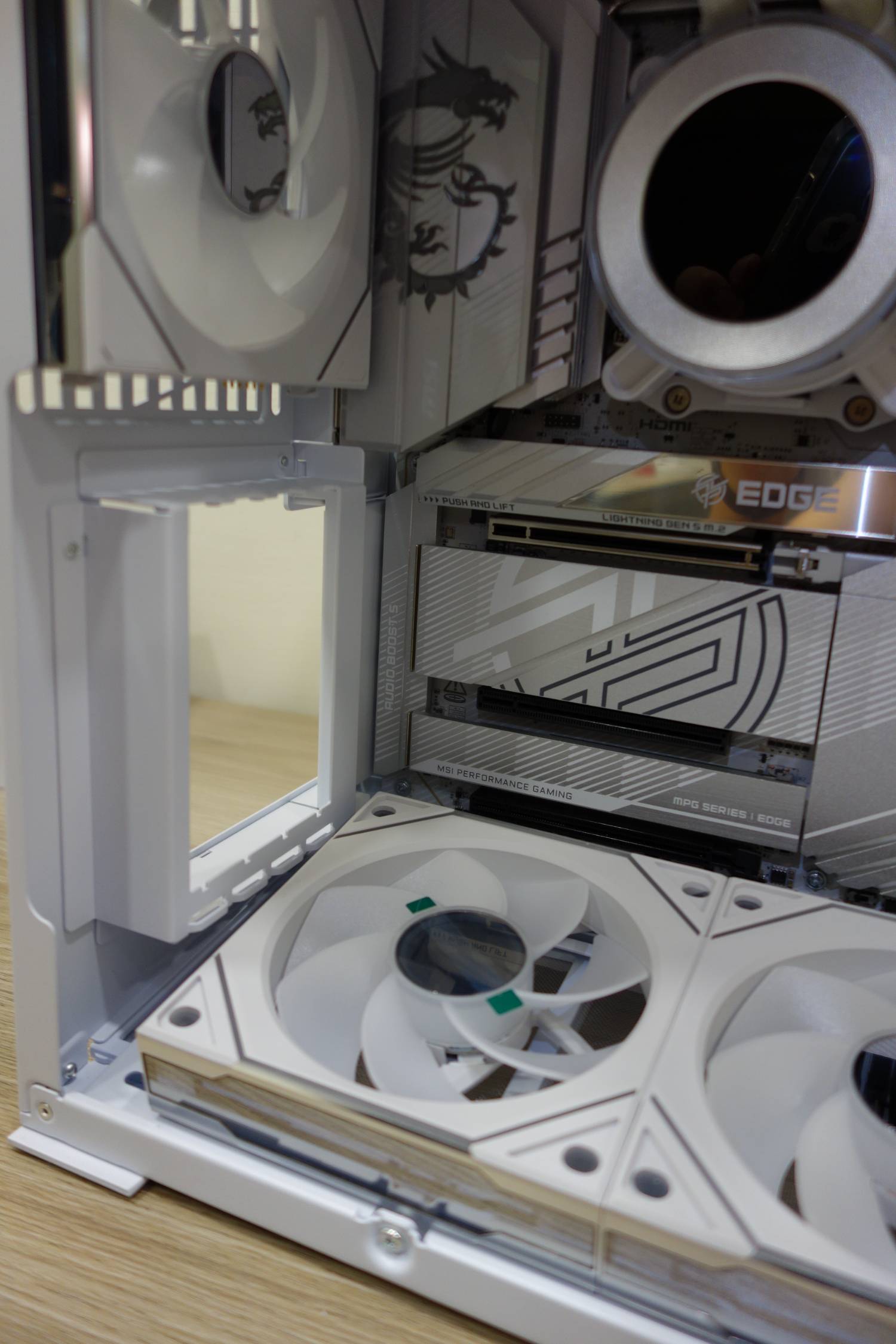

43. 支架安裝圖
https://i.meee.com.tw/lTUsUdR.jpg

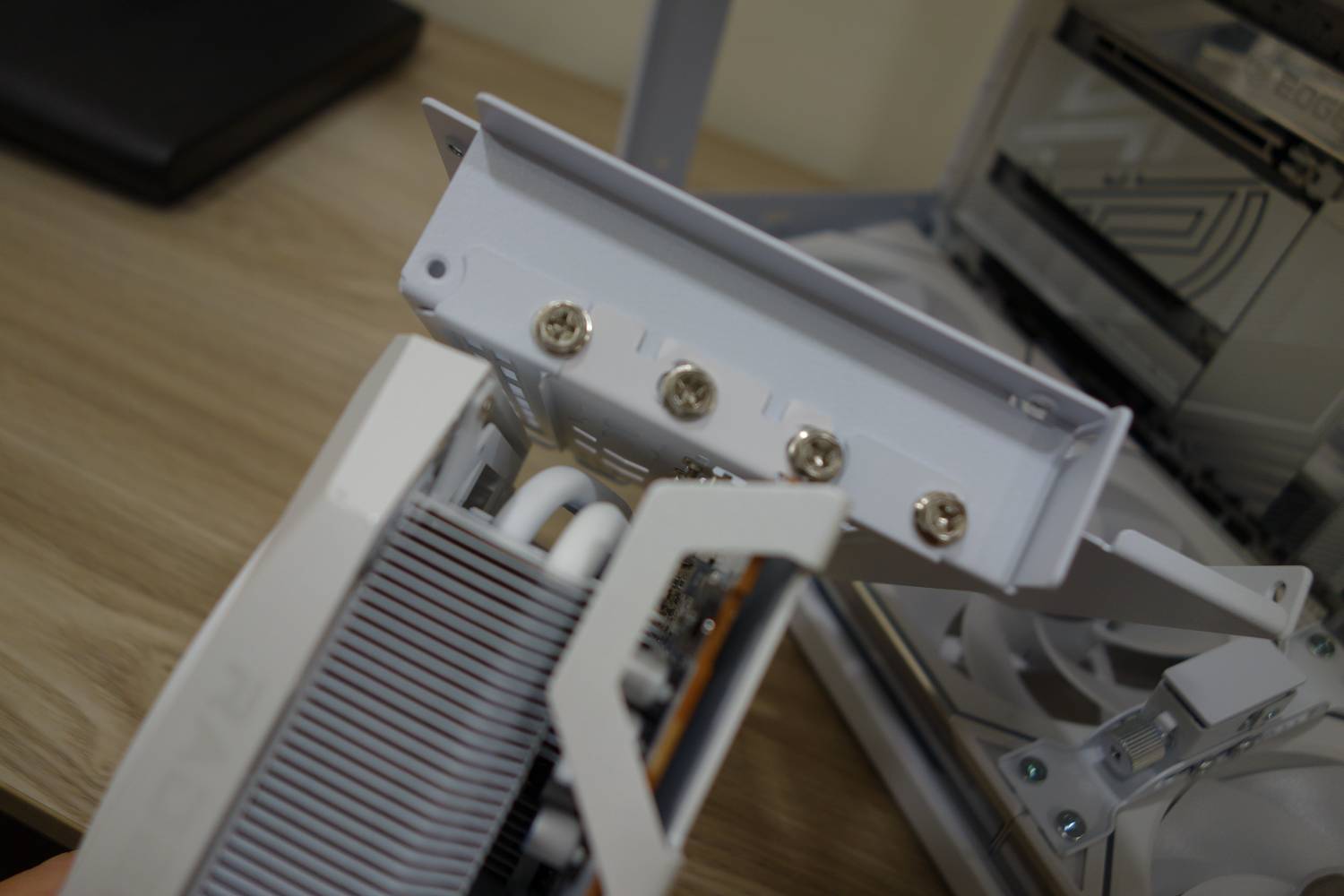

但裝上去之後才發現改為垂直安裝後必須要先將顯卡鎖在支架上，再將顯卡連同支架鎖回
去才能正常裝上。
如同一般水平安裝，只需將顯示卡用螺絲正常鎖上即可。
由於白魔9070XT是一張3.5槽卡，再加上垂直安裝的PCIE支架只有4個槽位，因此我所選擇
的安裝位置是PCIE第二槽，較中間的位置主要是要避免顯卡太接近側面玻璃，導致吸不到
空氣。

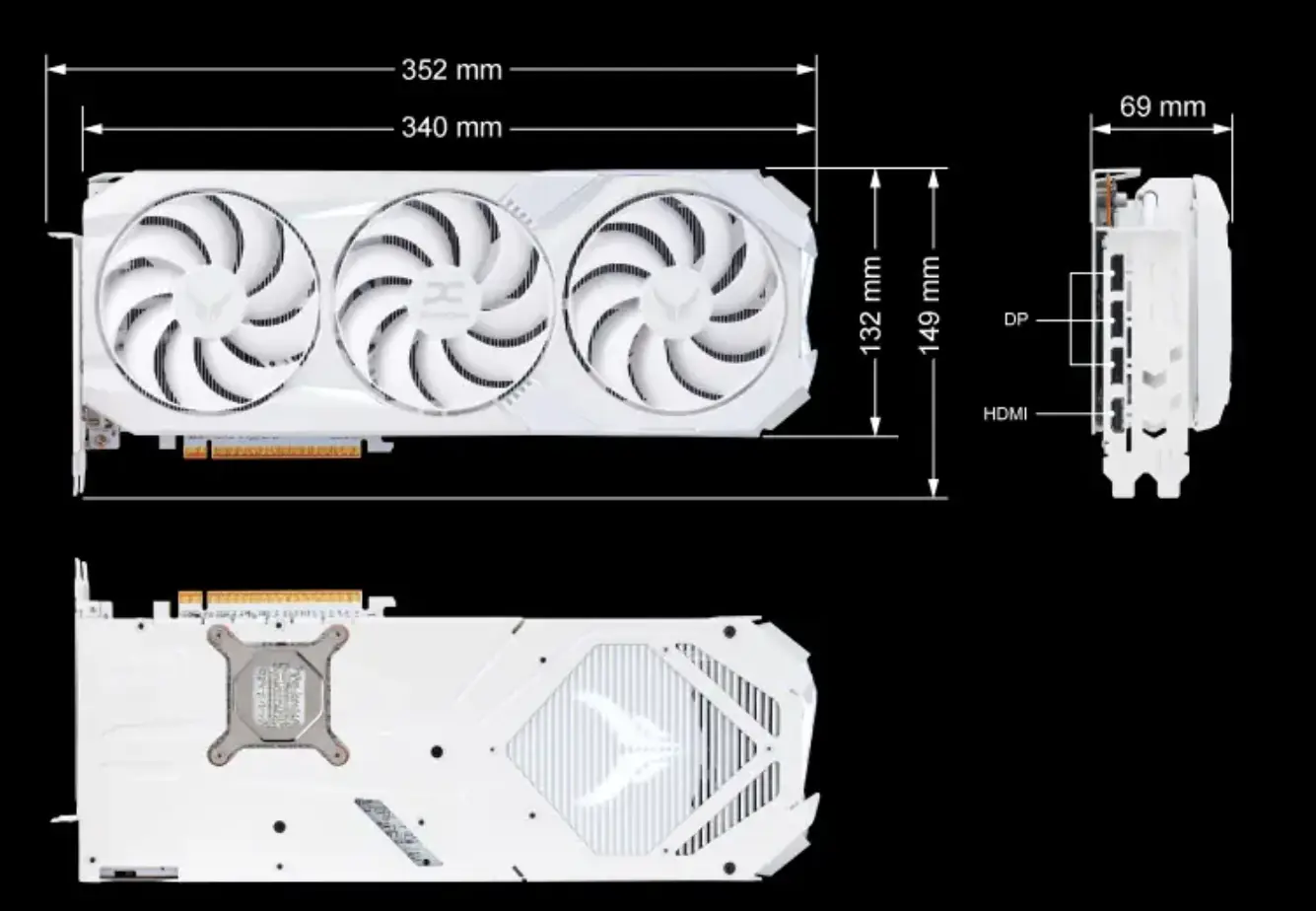

43.5 顯卡參數
https://i.meee.com.tw/AWzgSz3.png
44. GPU安裝支架圖
https://i.meee.com.tw/tr4Idpj.jpg

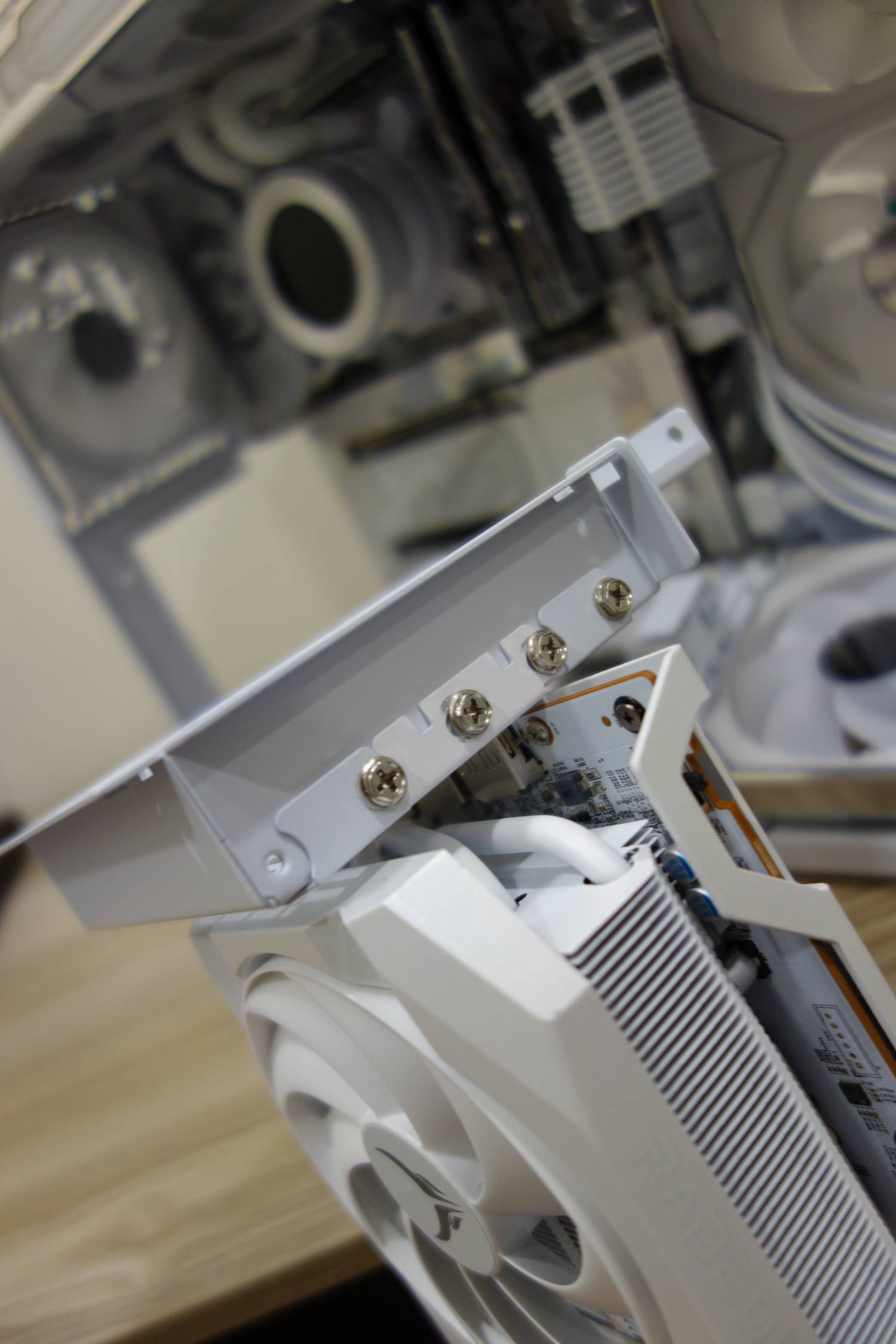

45. GPU安裝支架圖03
https://i.meee.com.tw/u8GiADP.jpg

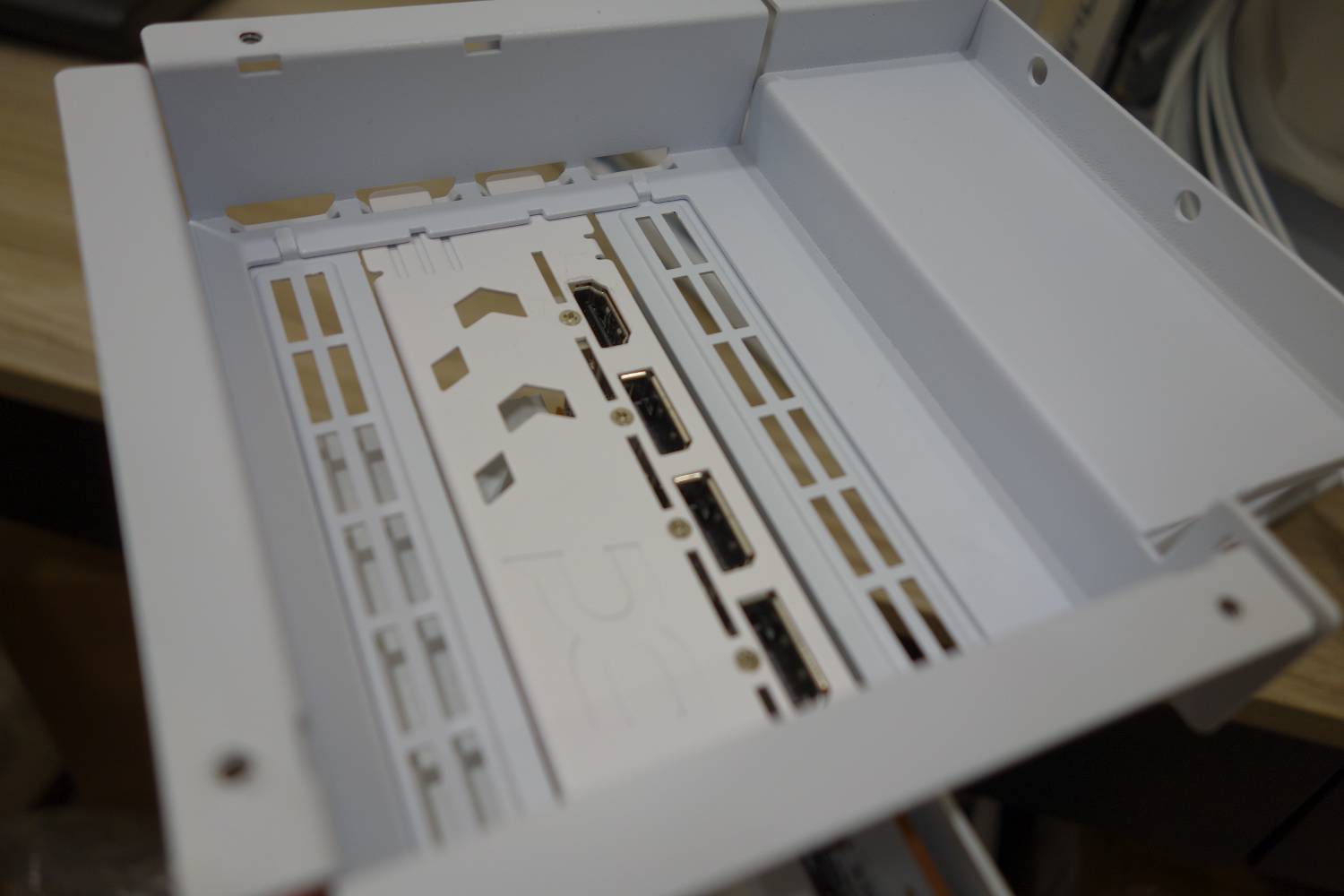

46. GPU安裝支架圖02
https://i.meee.com.tw/gSdZCIm.jpg

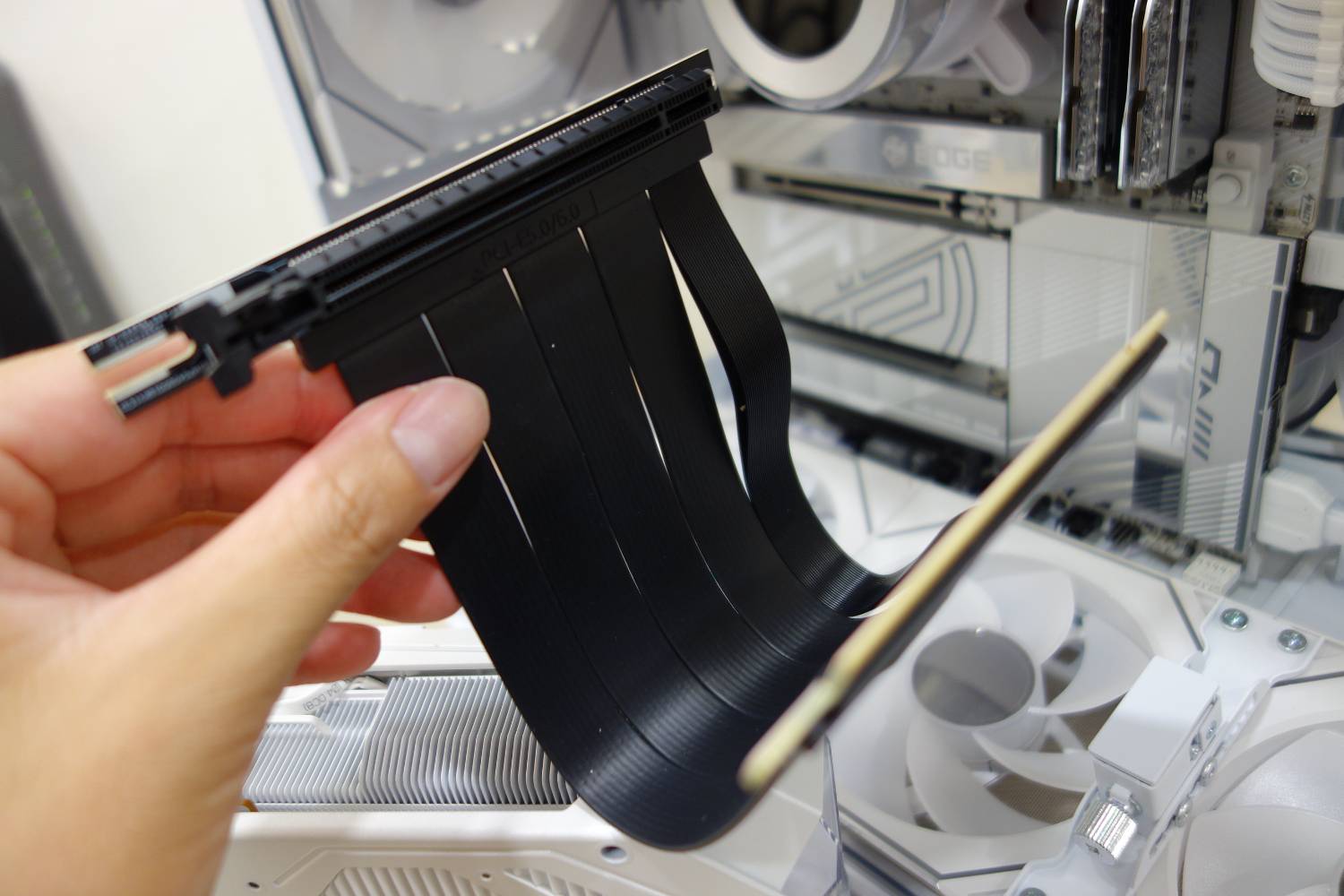

由於顯卡傳直安裝的關係，因此有特別購入聯力PCIE5.0傳輸線(型號 PW-PCI-520X )，這
一條要2K，價格確實不便宜，不過因為有支援到最新PCIE 5.0，所以價格高應該是正常的
。
沒有特殊需求的話其實買4.0的延長線也足夠。
47. PCIE 延長線
https://i.meee.com.tw/csyEYEe.jpg

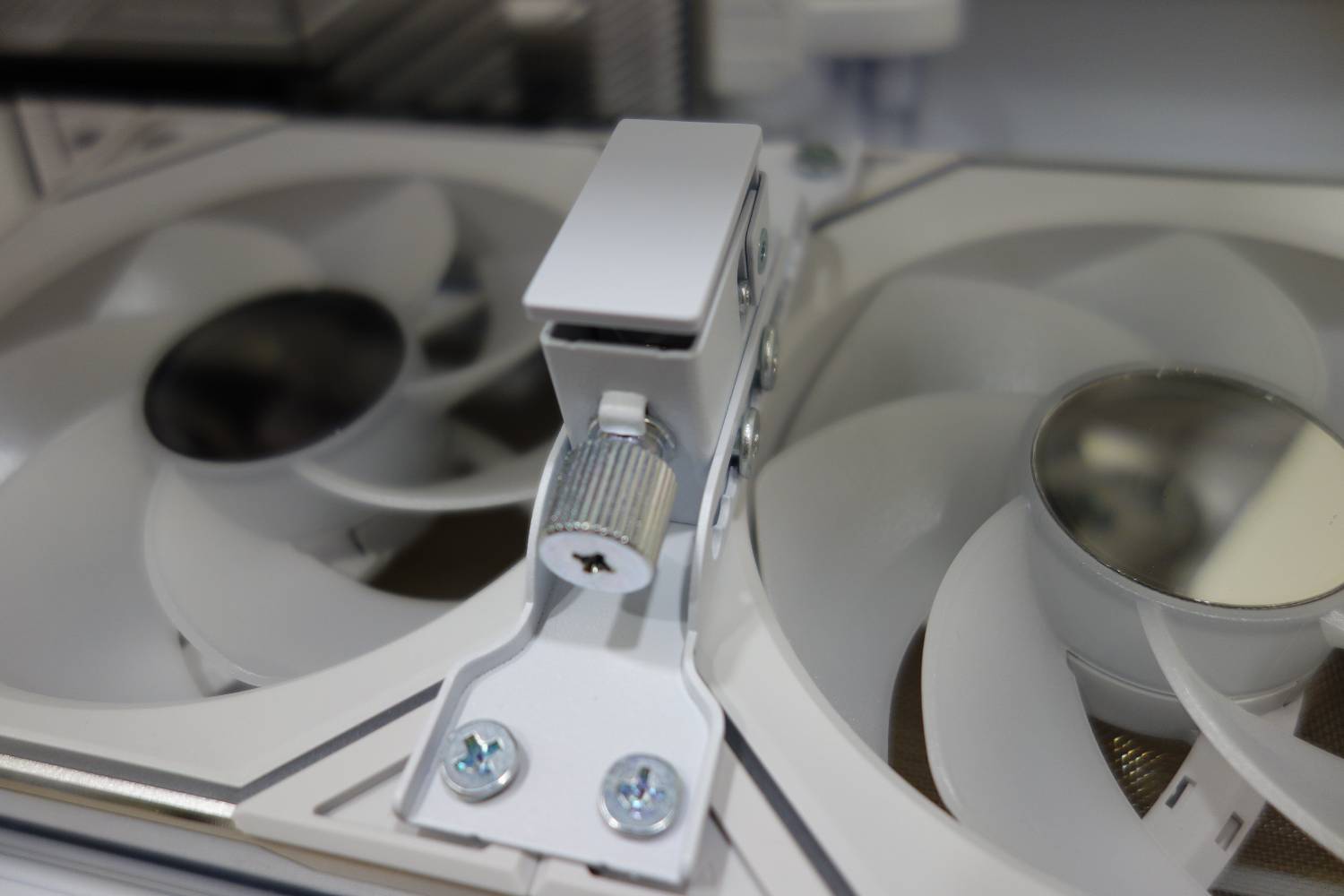

此外，雖然顯卡直立不用擔心彎卡的問題，但聯力也有提供一個垂直用的顯卡支撐架。
安裝在風扇上風的螺絲孔即可使用。
支架上方也有做傾斜設計，應應O11D MIni V2底部機殼傾斜的角度，讓支架可以水平且穩
固的發揮支撐作用。
48. 底部支撐架
https://i.meee.com.tw/EdQ4E8M.jpg
安裝完成之後的成果如圖
垂直安裝之後才發現白魔9070XT真的是非常大的一張顯示卡，相當霸氣!

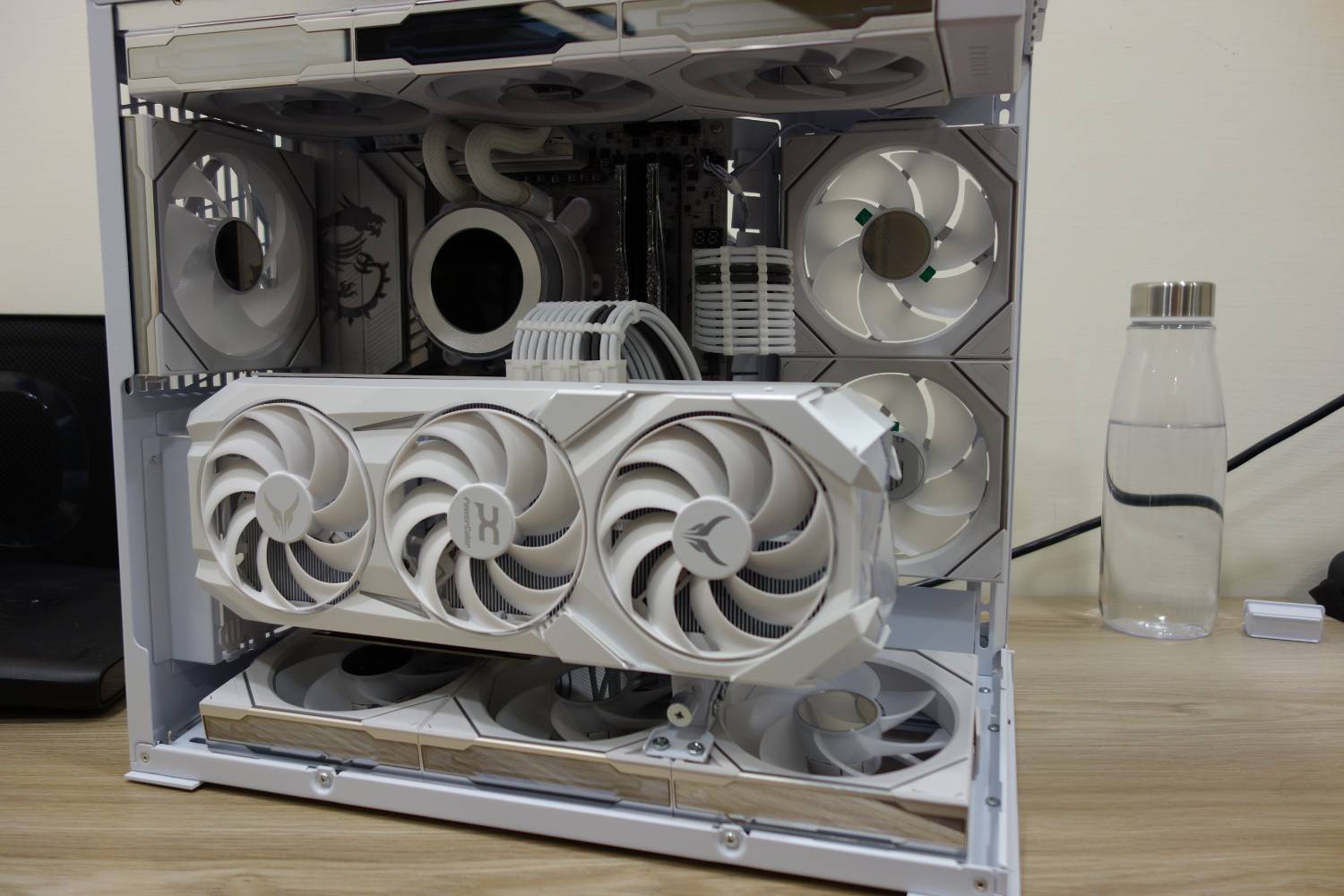

50. 成果圖01
https://i.meee.com.tw/sPkUIoN.jpg

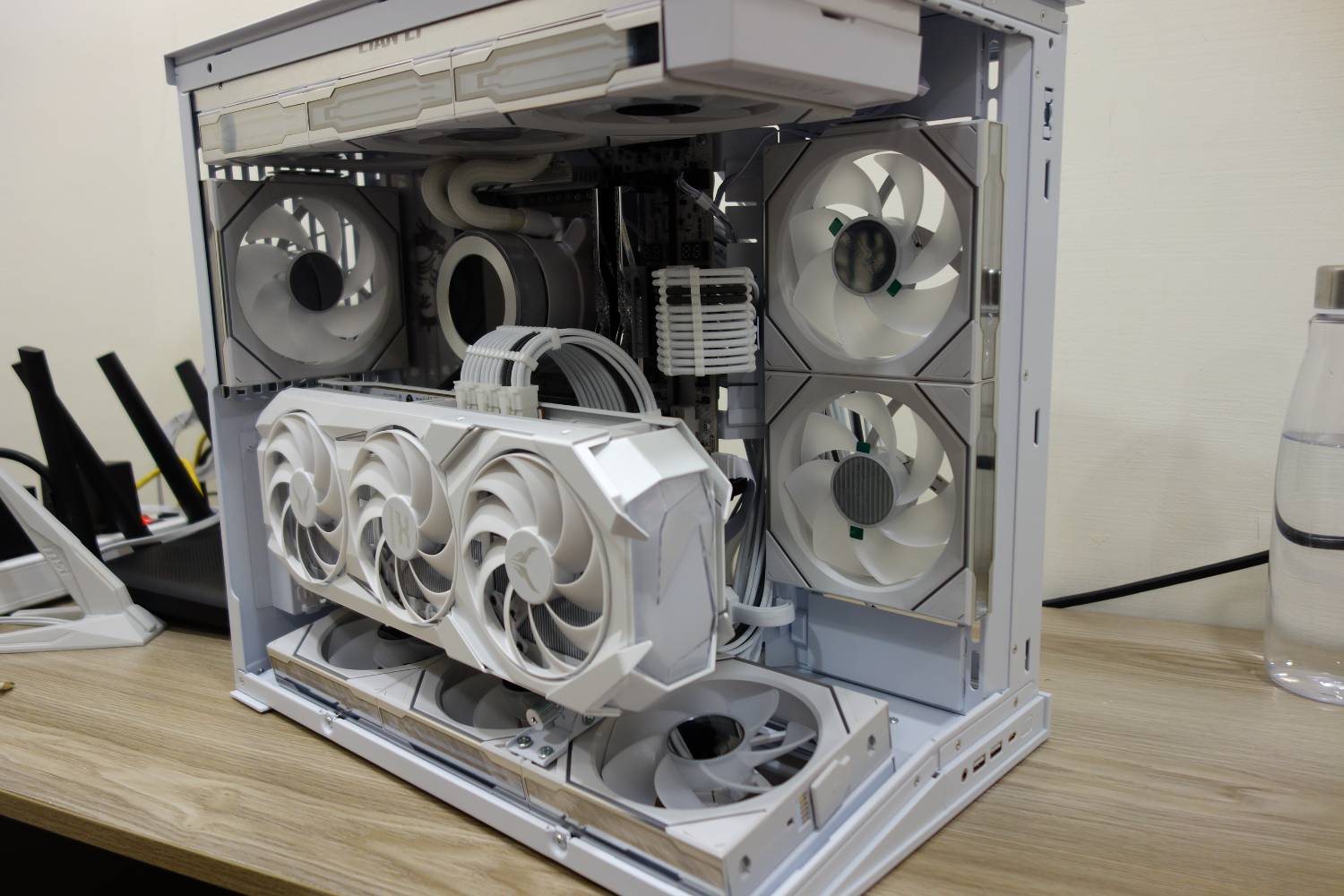

50.1. 成果圖02
https://i.meee.com.tw/ipf8rqs.jpg

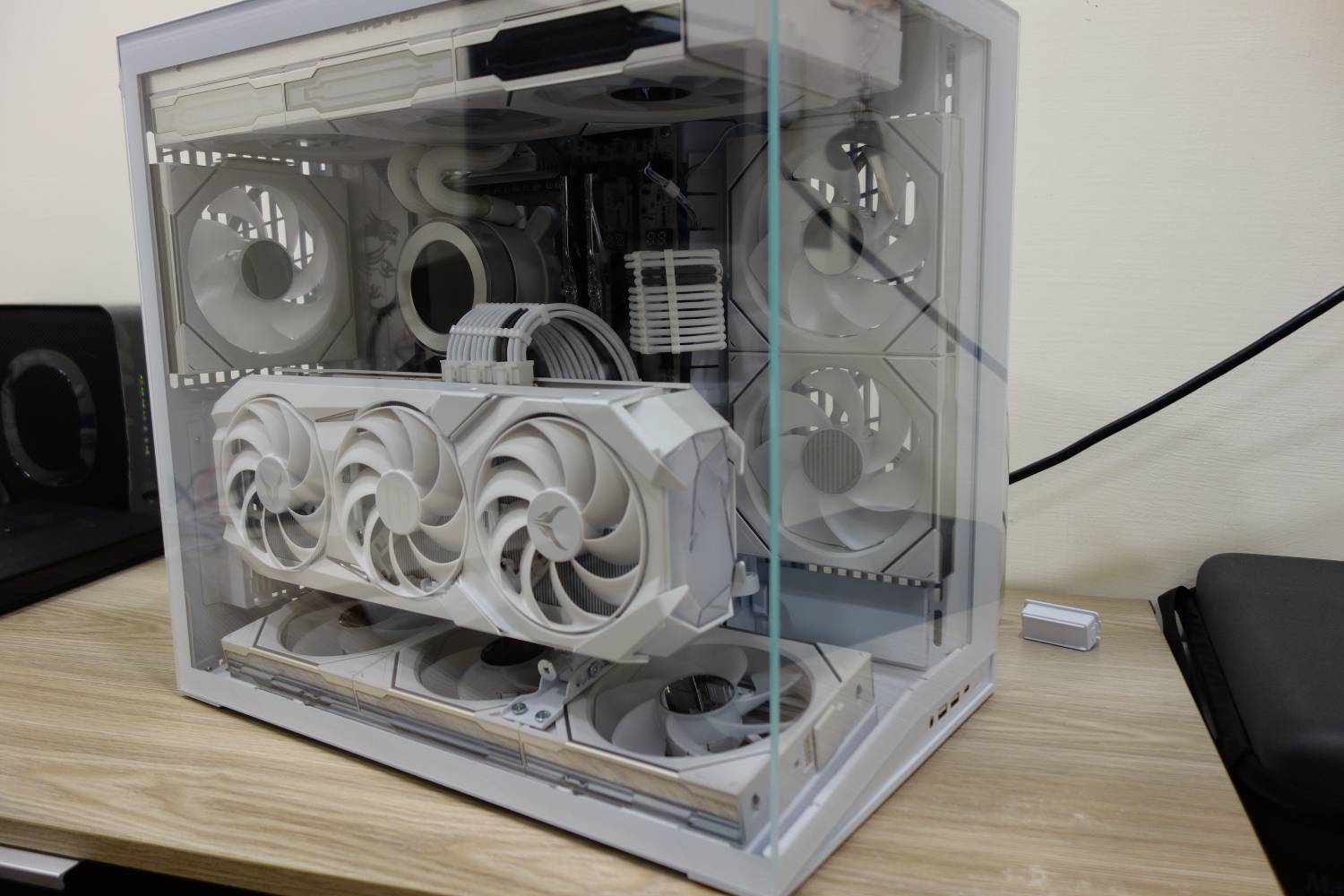

50.5. 成果圖03
https://i.meee.com.tw/lhYrykJ.jpg

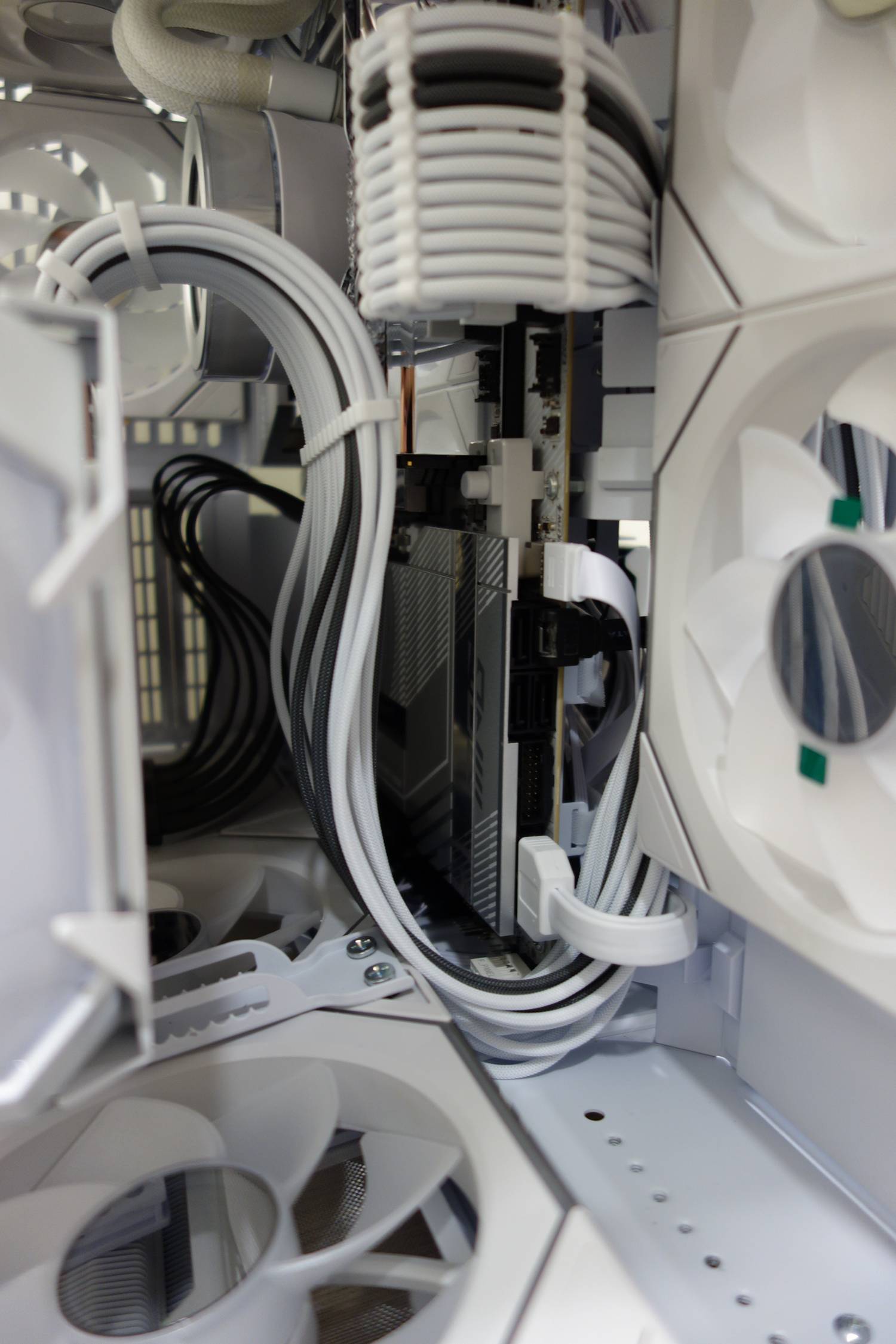

電源線的部分，因為採用垂直安裝且有空一格PCIE插槽，因此可以在後方提供足夠的空間
讓8pin x3線材彎折(怎麼彎還是比16pin安全，那種危險設計真的很本末倒置)
圖片更後方也可以看見PCIE延長線也是順利安裝沒有任何擠壓問題
51. 電源走線
https://i.meee.com.tw/l6oPRAW.jpg

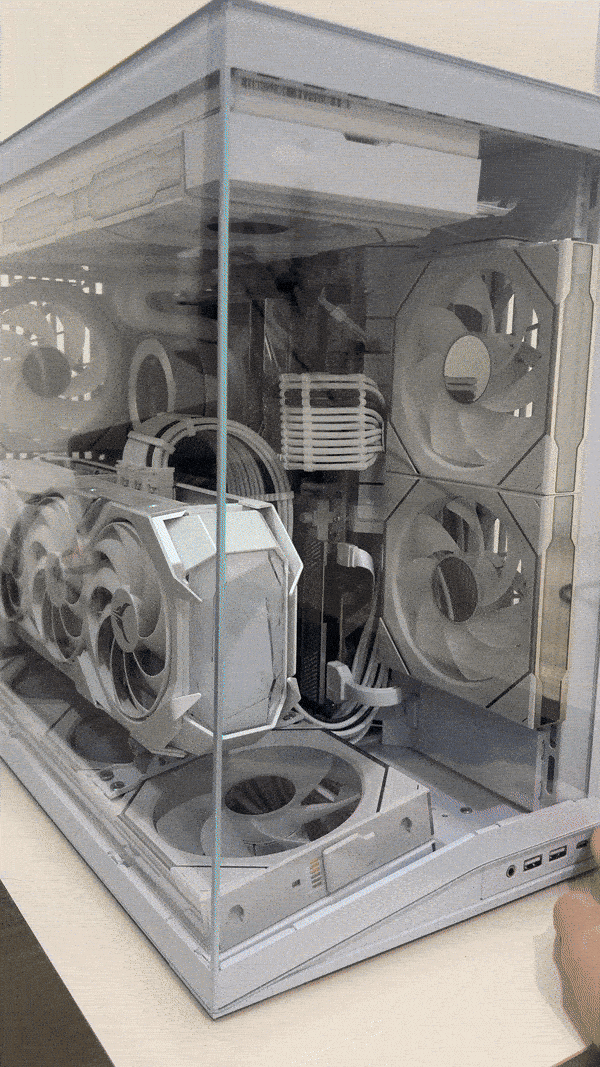

最後就是插電開機了!
54. 第一次開機影片
https://i.meee.com.tw/Y6q6b43.gif

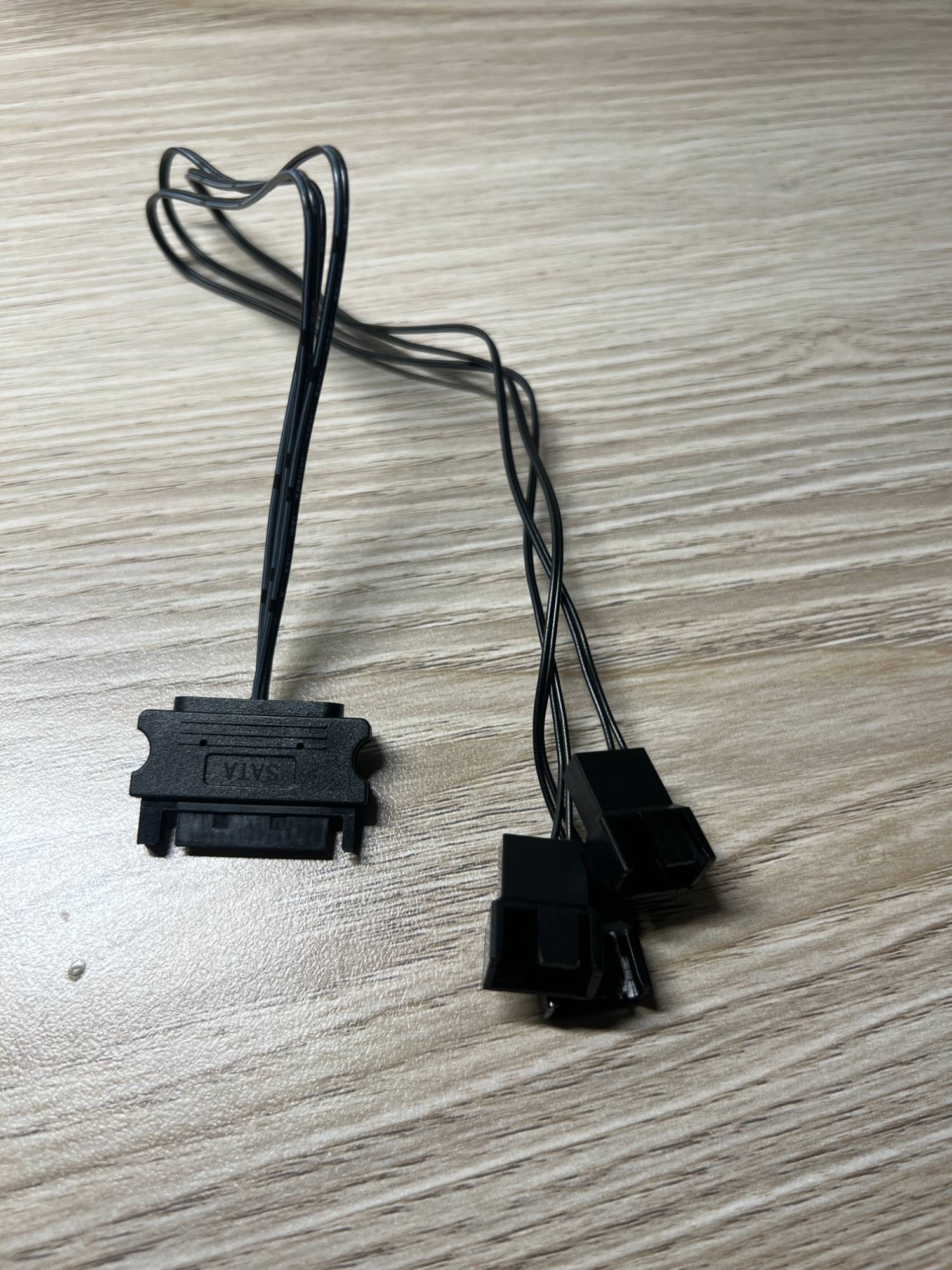

結果因為主機板供電不夠所以底下風扇沒辦法正常亮燈，後來再把無限鏡風扇的線接一條
到風扇附贈的Sata電源轉接線後就正常了。(這個可以參考我之前無限鏡的文章)
54.5 SATA轉接線
https://i.meee.com.tw/hGCmCqd.jpg
來張目前正穩定使用的圖

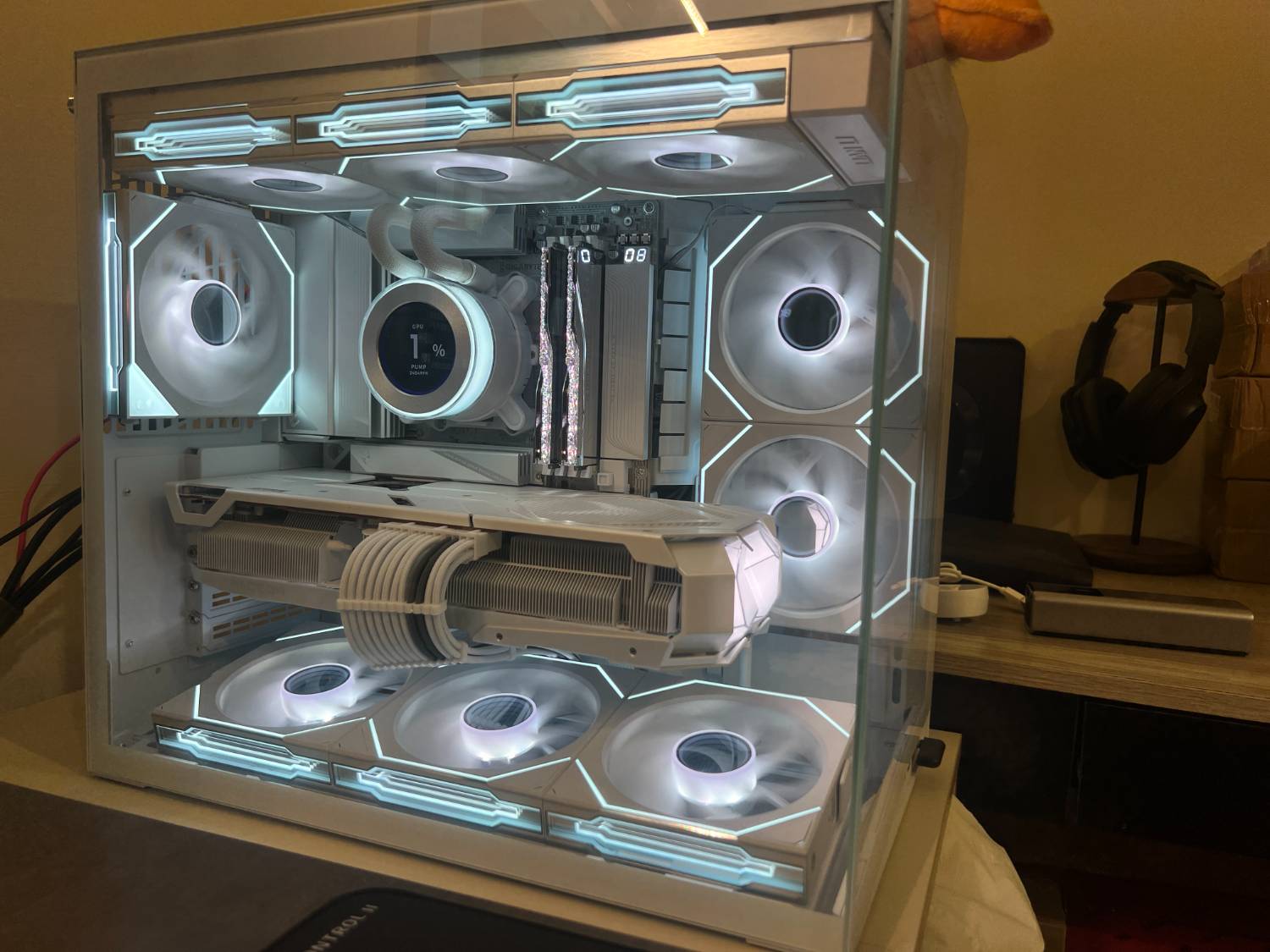

55. 目前使用
https://i.meee.com.tw/YAwQZOH.jpg
沒錯，就是水平安裝。我不選垂直安裝而選擇水平安裝主要原因有兩個：
1. 整體比例問題，如同上述，將9070XT用垂直安裝之後才發現它的大小遠勝過我一開始
估計，使得O11D Mini V2內部原本緊湊的空間被9070XT佔據約70%的視野，留給其他組件
的部分太少，導致整體外觀不太合諧。
2. 8pinx3 的線材雖然安心，但也顯得非常粗壯厚實，也相對不好彎曲。在我使用垂直顯
卡的時候，發現電源線會遮擋將部分記憶體遮擋住，反而降低了光害機的觀賞性。
3. 白魔9070XT本身並沒有太多的RGB要素，顯卡直立後更是如此，僅有風扇周圍小小的四
個小爪子有RGB燈效，也沒有白惡魔Logo燈彰顯這張卡的標誌性主題，唯一比較明顯的燈
效集中在最後方的蒼蠅眼(直立或水平安裝都可以看見)與背面若隱若現的惡魔Logo，因此
直立安裝亦會降低光害的主題性。
綜合以上美感理由，所以最終我還是採用了水平安裝。我覺得這樣的安裝方式較符合O11D
MIni V2的比例，也讓燈光更以及零件大小更一致。
對於想要嘗試垂直安裝的朋友，我建議可以使用比較小的顯示卡，例如技嘉5080 Aero(2.
5槽)，這張卡不僅側面有Aero燈效(垂直安裝也可以看見)，其苗條的身形在垂直安裝時比
例更好!

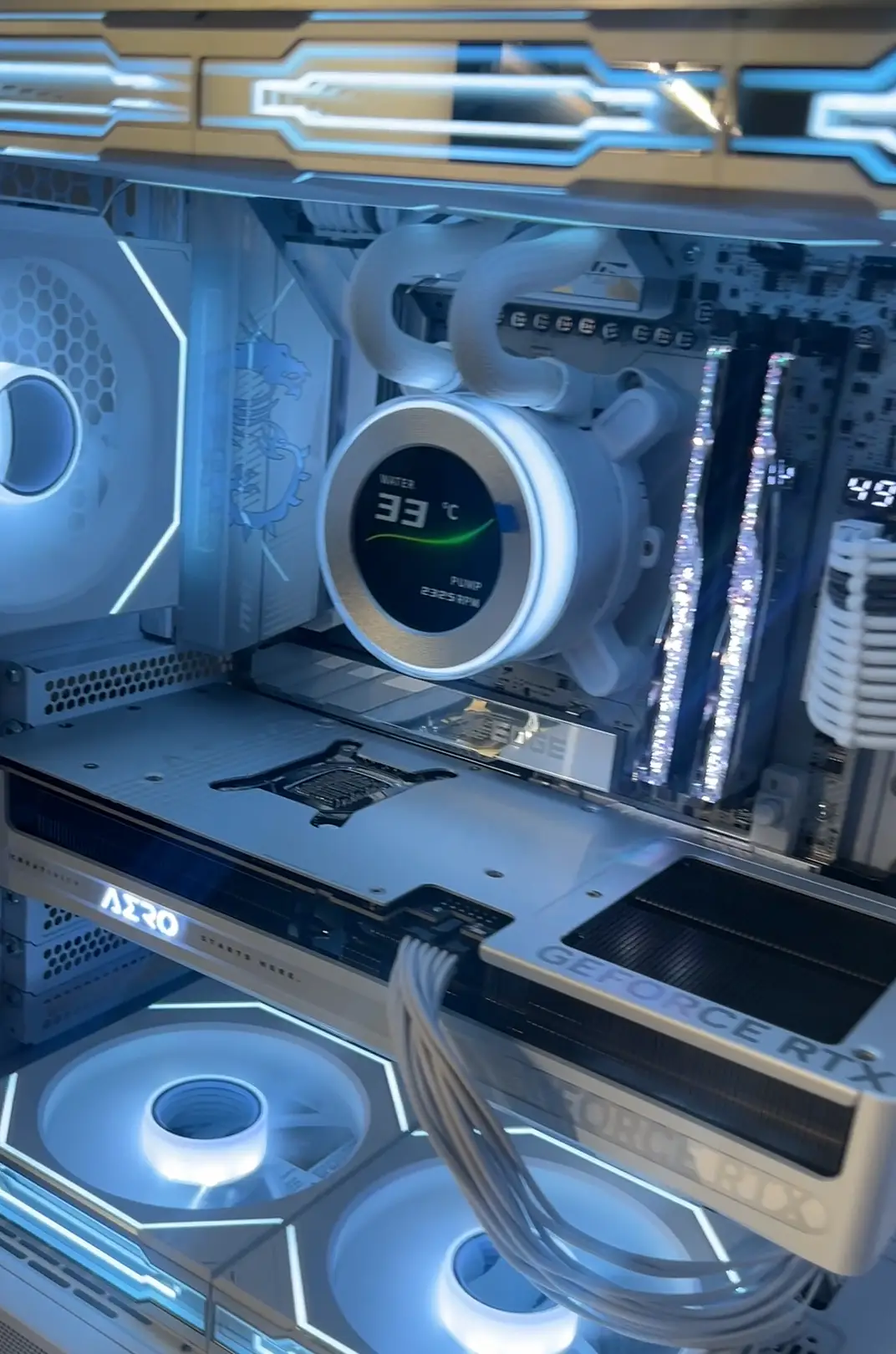

以下是我短暫擁有的德亞5080 Aero照供參考，那時候O11D Mini V2還沒上市。
上市後我也決定留下9070XT把5080退貨了QAQ 所以也沒有機會實際裝上
57. 5080 Aero
https://i.meee.com.tw/EjCD2uh.png
總結一下O11D Mini V2
說實在的，他的安裝難度確實比其他機殼都還要複雜。
最主要的問題在於，雖然支援度不錯，比如：
1. 支援ATX主機板
2. 支援顯示卡直立
3. 支援上置水冷
但其實並沒有完全支援，總是得在其他地方做出妥協，比如：
1. 支援ATX主機板，但最下層的PCIE槽會無法使用(空間不足)。若為MATX主板則更要注意
顯卡插槽是否為PCIE第二槽。
2. 支援顯示卡直立，但是建議使用水冷，用空冷很容易卡跟塔散撞在一起
3. 支援水冷，但是冷排+風扇厚度有嚴格規定，尤其是針對厚排以及厚扇
當然還有一些其他小地方在購買之前需要注意，比如：
1. 主機板顯卡槽是否位於PCIE第2槽
2. 主機板供電散熱裝甲是否太大，會不會擠壓到上方水冷冷排位置
這些都是我自己以及其他開箱心得上有看見的限制，這樣列出來確實限制不比一代少。
唯一的不同是這代將選擇權交給消費者，而非像第一代的PSU那樣，只能使用限定的款式
。(雖然主機板的部分也是有限定，但大部分主流ATX版的PCIE插槽都有符合。)
由於O11D MIni V2也有支援BTF安裝，之後我也會再補充一篇BTF安裝心得(使用的是技嘉
的B850 Aorus Stealth ICE，而且這張背插不向它的正插兄弟，顯卡插槽有改成第二槽了
，可喜可賀)
P.S. 上方目前正在使用的就是B850 Aorus Stealth ICE
整體而言，我認為O11D MIni V2確定就是我的夢想主機殼，這次的裝機體驗非常順暢。我
懷疑有很大的可能是因為我的設備都是用聯力的(比如水冷，這次有減小冷排厚度)，所以
相對沒什麼問題。
不過在上一篇開箱文中，有板友就有寄信給我建議把可能遇到的問題都列出來給大家參考
，這樣文章才會比較完整，因此我上方也有統整了可能的問題。
P.S. 加上我23年組電腦時就有po文，是有關第一代14cm聯力無限鏡塞不進去216後方的問
題，當時我還笑聯力連自家產品都不相容，所以我也覺得非常有必要將問題提出。
https://i.imgur.com/ScPy1cC
最後，我建議大家使用ATX主機板+水冷的組合安裝，最主要就是因為顯卡插槽與顯卡垂直
安裝的問題。若用較具有性價比的MATX與風冷的話，遇到的問題應該會比較多。只要搞定
上述零件選擇的問題，O11D Mini V2的裝機體驗說實在非常順暢。在外觀上，更是在一眾
海景房的設計中靠著小巧思脫穎而出，結合各個部位的小細節，讓O11D MIni V2的完整性
更上一層樓。
--
