[開箱] 垃圾佬存算分離好夥伴X10SDV-4C-TLN2F

看板PC_Shopping (個人電腦購買)作者Cubelia (酷斃啦)時間6小時前 (2025/09/07 10:12)推噓9(9推 0噓 4→)

留言13則, 10人參與討論串1/1

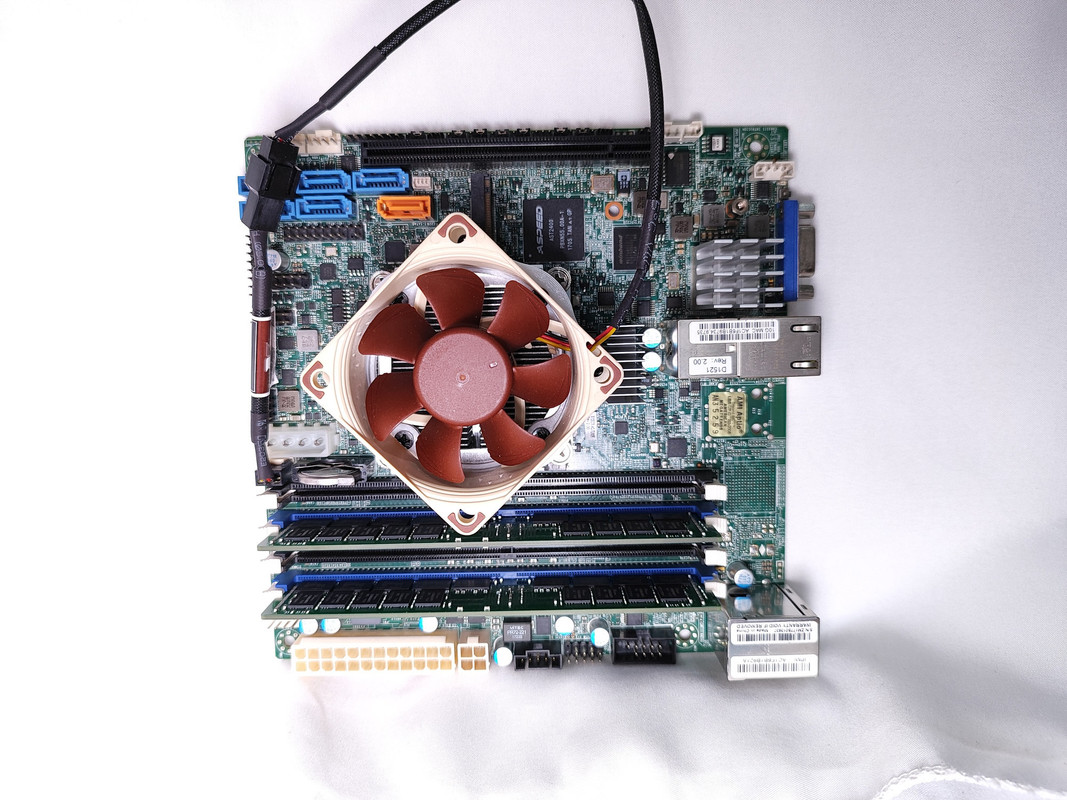

好讀: https://www.ptt.cc/bbs/PC_Shopping/M.1757211179.A.A43.html 看看伺服器廠怎麼做ITX板子的 ================ Intel在十年前因應邊緣計算的需求，推出兩個全新嵌入式系列分別對應高性能與低功耗的Xeon D和Atom C SOC設計且都支援伺服器必備的ECC，前者甚至能上REG ECC 回頭看這系列無疑是成功的...不看C2000這汙點的話後來Atom C2000出現知名LPC時鐘BUG，雞瘟讓客戶雞飛狗跳反觀Xeon D安穩度過這十年甚至出現16核心D-1581魔改寨板，至今仍活躍在小眾市場上正規品則由超微X10SDV洋垃圾再度掀起話題 X10SDV是最有名的首發ITX主板核心、LAN的型號排列組合五花八門但這批洋垃圾主要為4核+雙電口10G的X10SDV-4C-TLN2F 在2022年底從對岸大量釋出，原價900RMB GY的是被奸商注意後秒漲到1300RMB== 前陣子看到4核版過兩年多終於降到700RMB，加上台幣噴發就下手了不然900RMB那鬼價格+耗電量買N100還比較實在 = 板子本體密密麻麻，而且是壯觀的4根全長DIMM (散熱風扇我已經改裝成60mm了，後面會提) https://i.postimg.cc/FzzhYFHG/IMG-20250712-144235-E.jpg

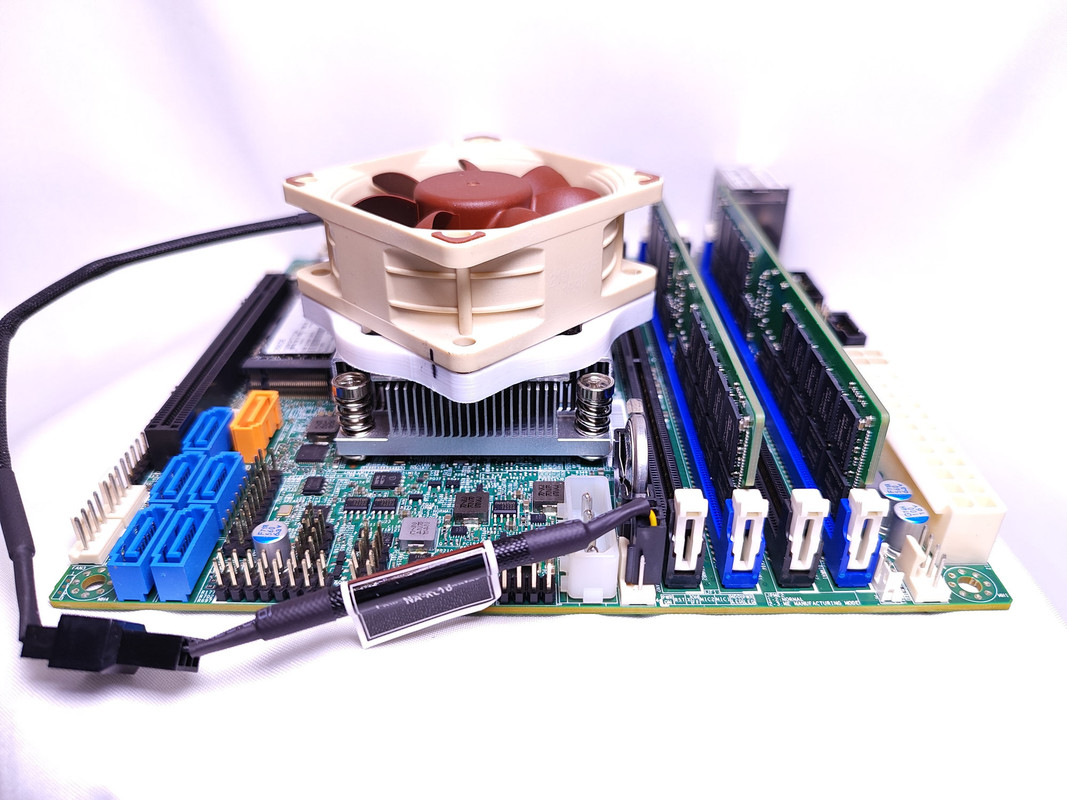

也可以發現散熱是平行I/O方向的風道 https://i.postimg.cc/B6Y0fWBF/IMG-20250712-145221-E.jpg

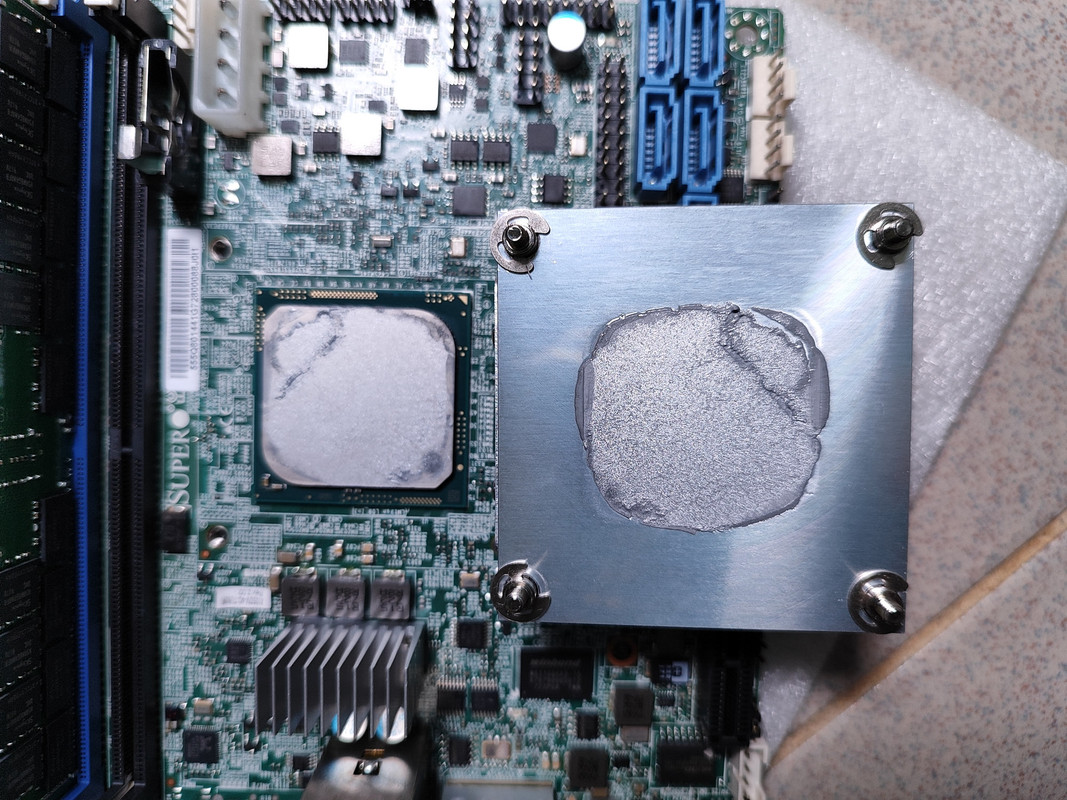

我拿到的是鋁下吹散熱器若原廠是給1U暴力風道使用的被動散熱鰭片，高階型號才加風扇 https://i.postimg.cc/zDxB86G0/IMG-20250627-213659-E.jpg

本體Xeon D-1521，是把核心+南橋封裝在一起的SOC 4C8T 45W，2.4~2.7GHz(全核2.5GHz) https://i.postimg.cc/BnKQ5vcV/IMG-20250627-231643-E.jpg

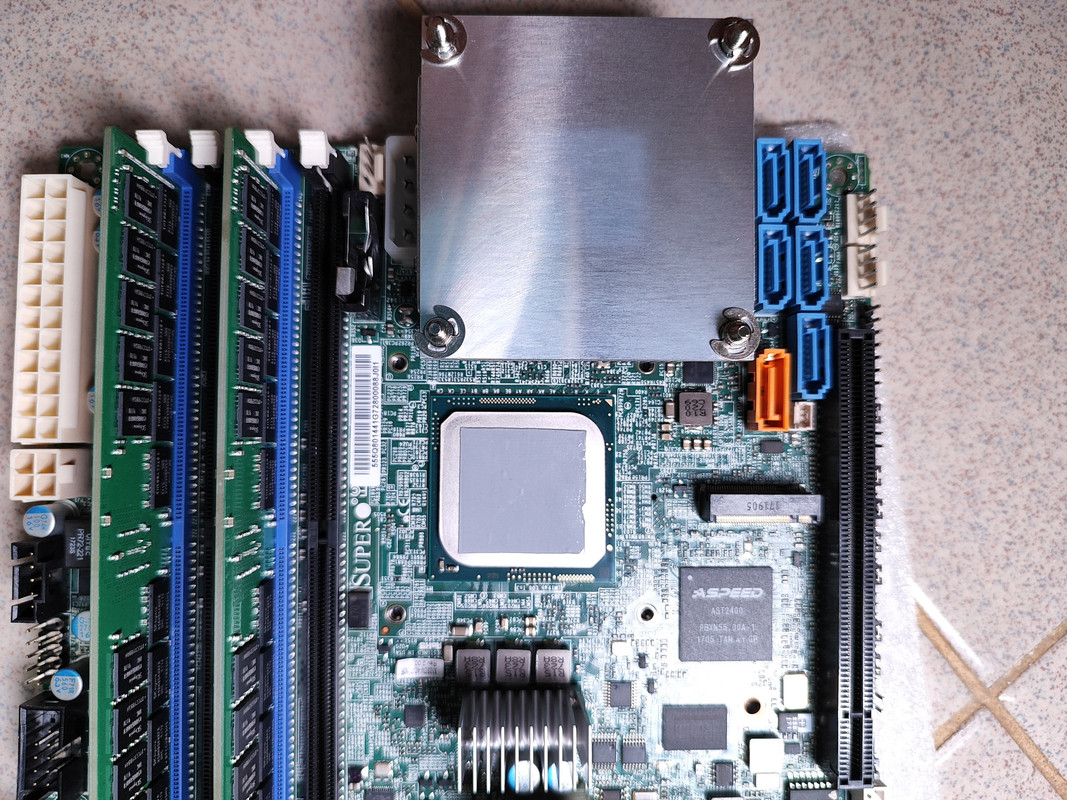

裝回去改貼25x25大小的PTM7950，半永久免維護 (翻Intel文件也發現同樣指定相變片PCM45F，但7950定位更頂) https://i.postimg.cc/BQyn1FDF/IMG-20250627-232657-E.jpg

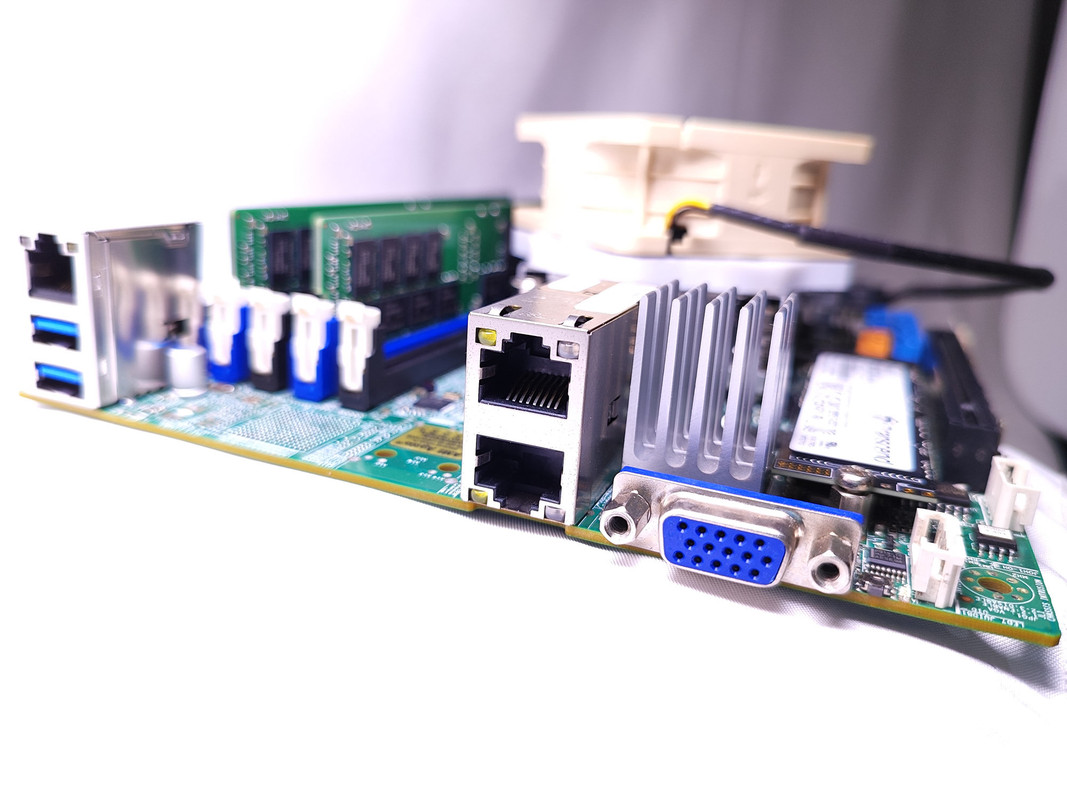

I/O看起來很簡潔，其實也有兩個1G電口在中間的款式(文章結尾會提) https://i.postimg.cc/bvRPLSG3/IMG-20250712-145014-E.jpg

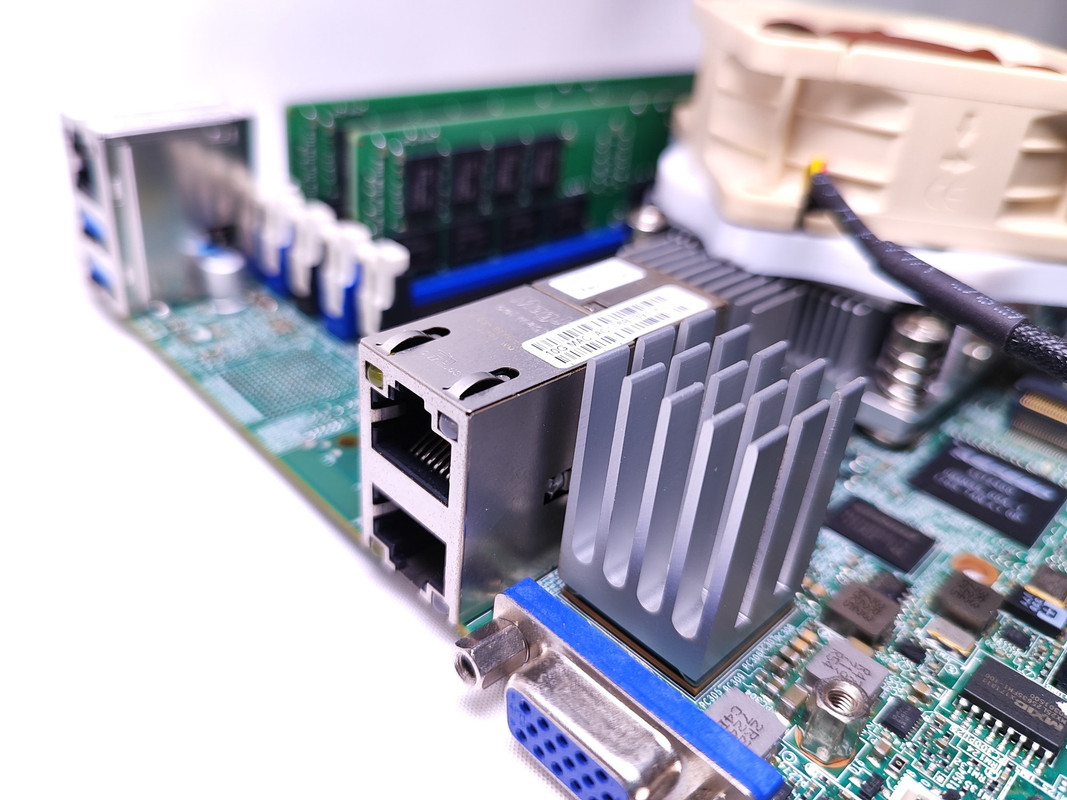

有散熱片的是雙10G電口X557-AT2 PHY，CPU則內建MAC 要到近年才有辦法PHY+MAC整合成<4W低功耗方案這顆PHY不但吃6W多(很燙)，且不支援EEE節能(燙中燙) https://i.postimg.cc/br5pkXGP/IMG-20250712-144510-E.jpg

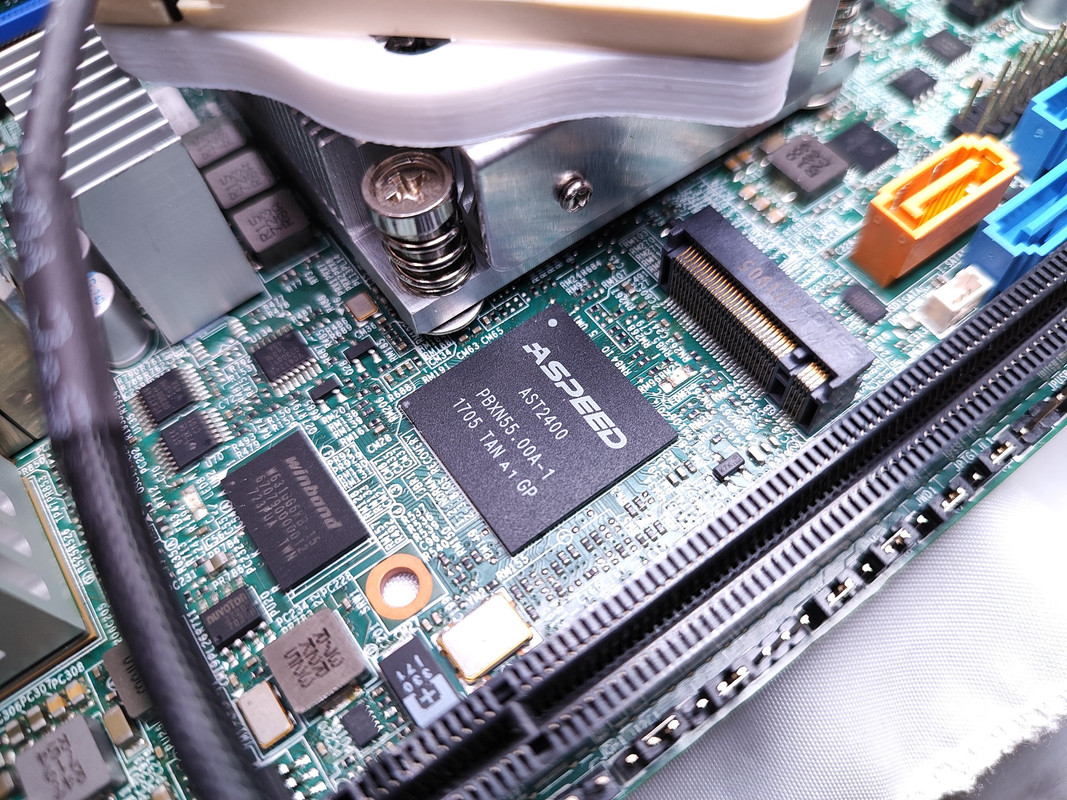

這顆ASPEED AST2400就是大名鼎鼎的BMC 可起到2D顯示輸出、IPMI和系統監控的功能，本身就是小電腦只要有待機電源就會動，電腦關了也能遠端遙控 https://i.postimg.cc/1R79LFvd/IMG-20250712-144532-E.jpg

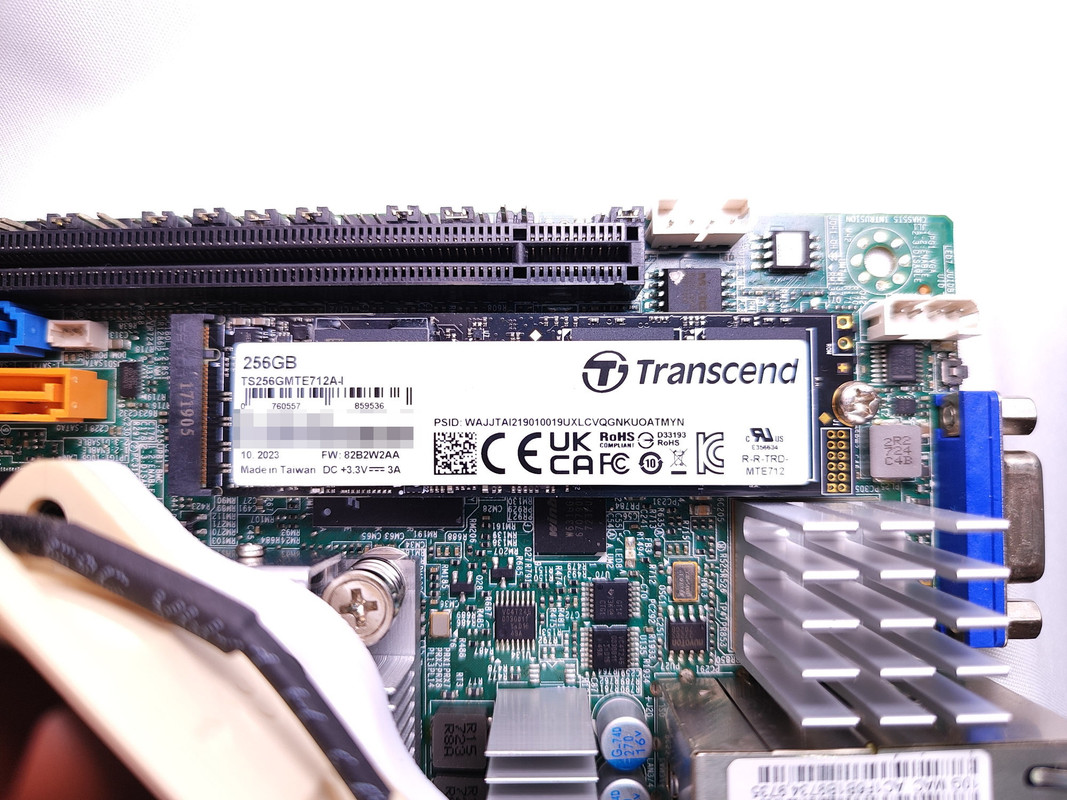

雖然是2015年的板子但也有M.2 PCIe 3.0 x4/SATA接口喔若要用NVMe SSD開機就需要新一點的BIOS版本裝上之前搞的創見MTE712A-I 256GB，工控寬溫規格由於在發熱源附近(BMC、10G PHY)，這條件拿寬溫SSD再好不過 https://i.postimg.cc/HWFQTrxS/IMG-20250712-144645-E.jpg

不怕壞，因為同型號的我買了四條，128GB不同的也有兩條自稱創見粉絲應該不為過 https://i.postimg.cc/hvttVbpL/IMG-20250529-114549-E.jpg

挖，沒想到快十年前的板子都還有2024年的BIOS呢 IPMI兩年前也更新到4.00版 https://i.postimg.cc/j2B695WF/bios.png

先來兩條DDR4 REG ECC 32GB漱漱口才2000有找，去時價屋看老金一條可是破4000大洋 https://i.postimg.cc/FRD9FkN7/IMG-20250712-144401-E.jpg

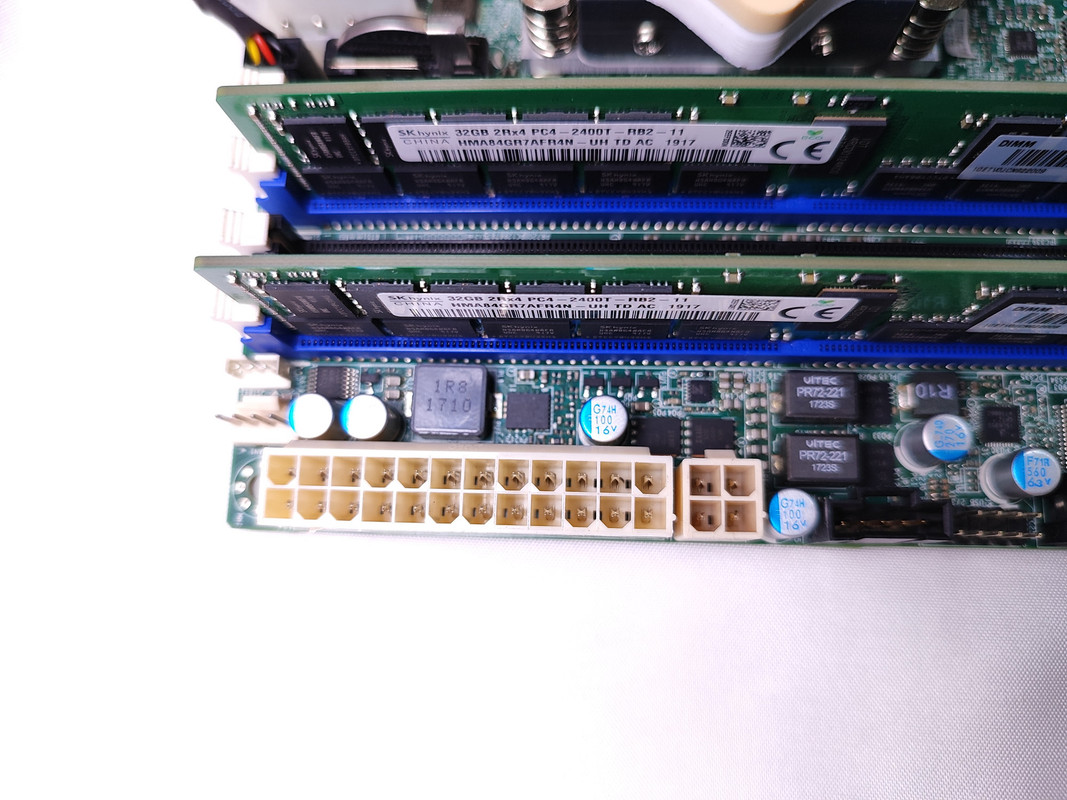

這些嵌入式ITX板通常有個特徵，就是只需要ATX24P或12V DC in 不用多插CPU供電很爽(但不可以同時插) 我自己的疑慮是PCI-E插槽+12V沒辦法達75W，因為還要分給CPU 12V DC in則可以到216W https://i.postimg.cc/ZK9TZqg5/IMG-20250712-144855-E.jpg

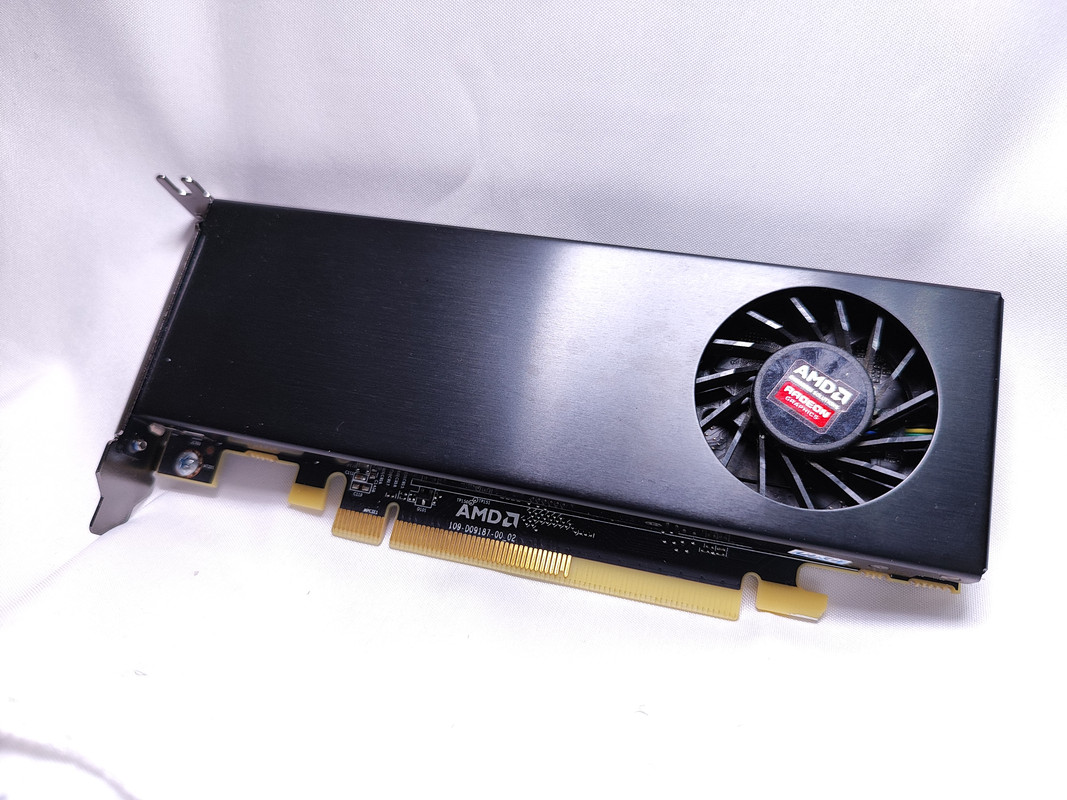

所以搞了AMD E9173 2GB顯卡，超低TDP=17W 這要直通給VM玩的，轉檔、油戲兩相宜請務必安裝gnif/vendor-reset修reset bug https://i.postimg.cc/pdgN1Vsd/IMG-20250328-003918.jpg

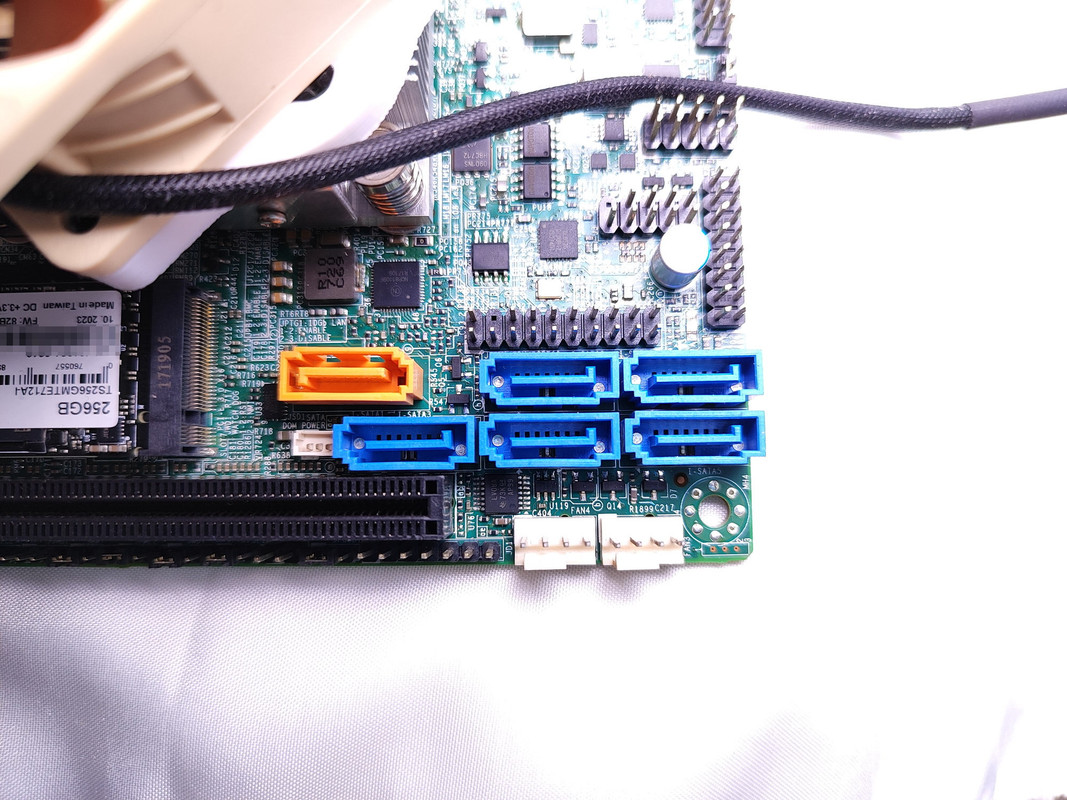

6個SATA不多不少，有需求就得加裝RAID/直通卡 Atom C系列的ITX板較能見到8個以上SATA https://i.postimg.cc/C1Krw3dq/IMG-20250712-144755-E.jpg

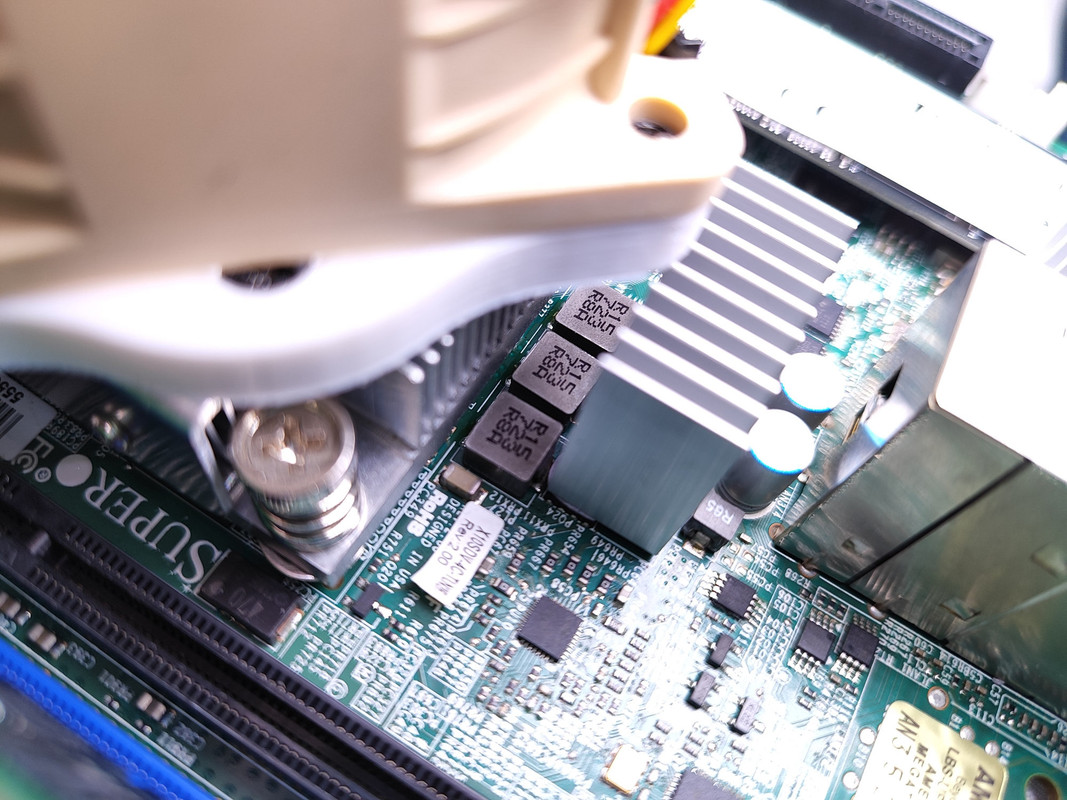

2+1相供電，最初期Rev 1.0只有1+1相由於Xeon D內部雙晶片(CPU+PCH)，應是1相給內建PCH 2相則是給CPU內部FIVR https://i.postimg.cc/FKvmjVKY/IMG-20250712-144928-E.jpg

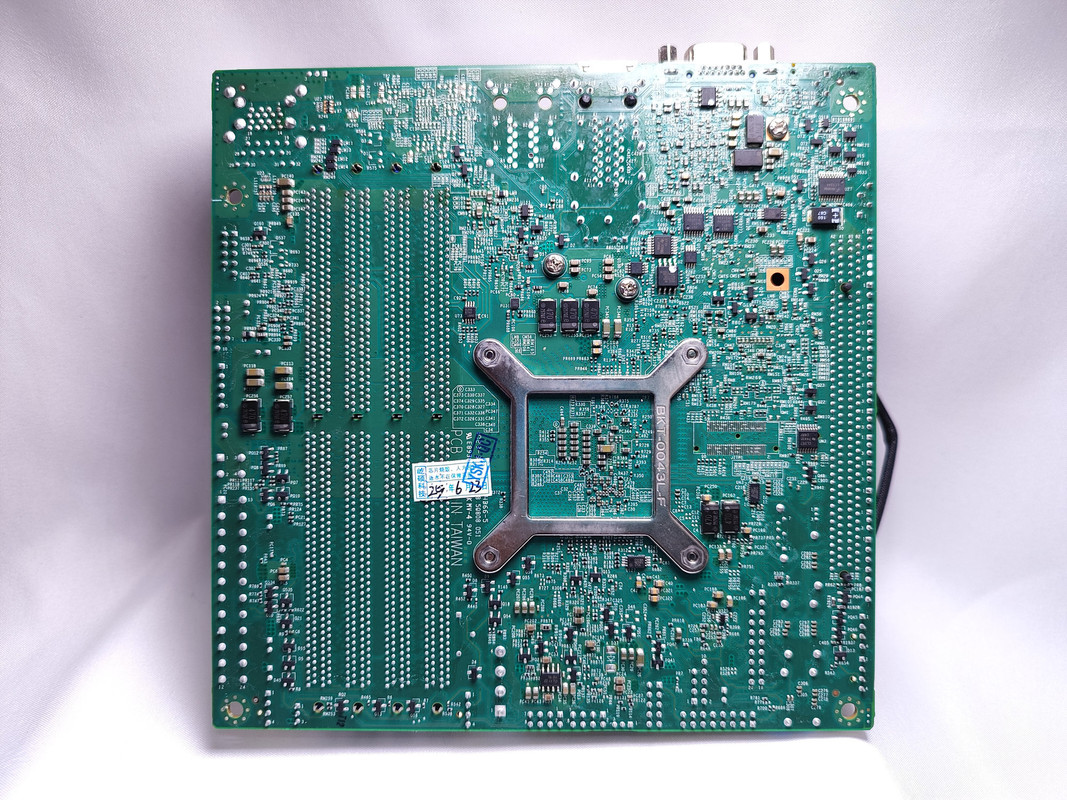

背面也是密密麻麻，連CPU都有背板呢 PCB MIT，結果台灣玩家還要從淘寶淘回老家== https://i.postimg.cc/zBXrQDK5/IMG-20250712-145110-E.jpg

BMC內建2D VGA輸出但從IPMI啟用iKVM、SOL遠端控制才是正統玩法這是這片板子最大價值之一，有賣裸板的傳統廠商比較大方 D/H/L遠端控制都需要買license或功能受限 https://i.postimg.cc/gc7KrMMH/IPMI.png

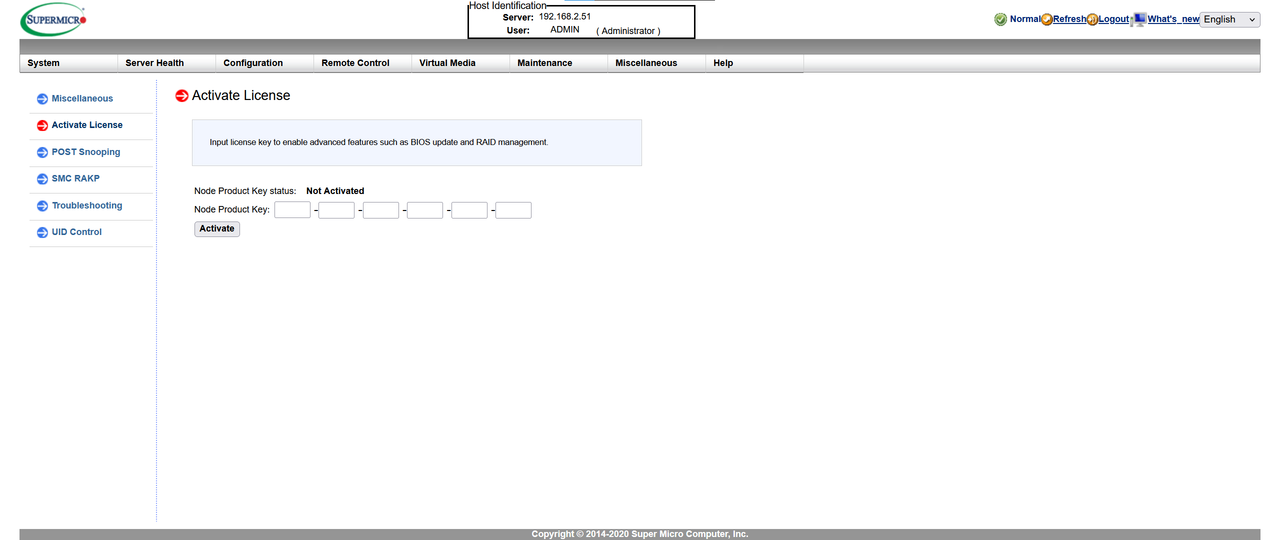

其實超微用IPMI刷BIOS等進階功能還是得買license 序號30美金但…其它就不說了 https://i.postimg.cc/GhsxDkVw/licsense.png

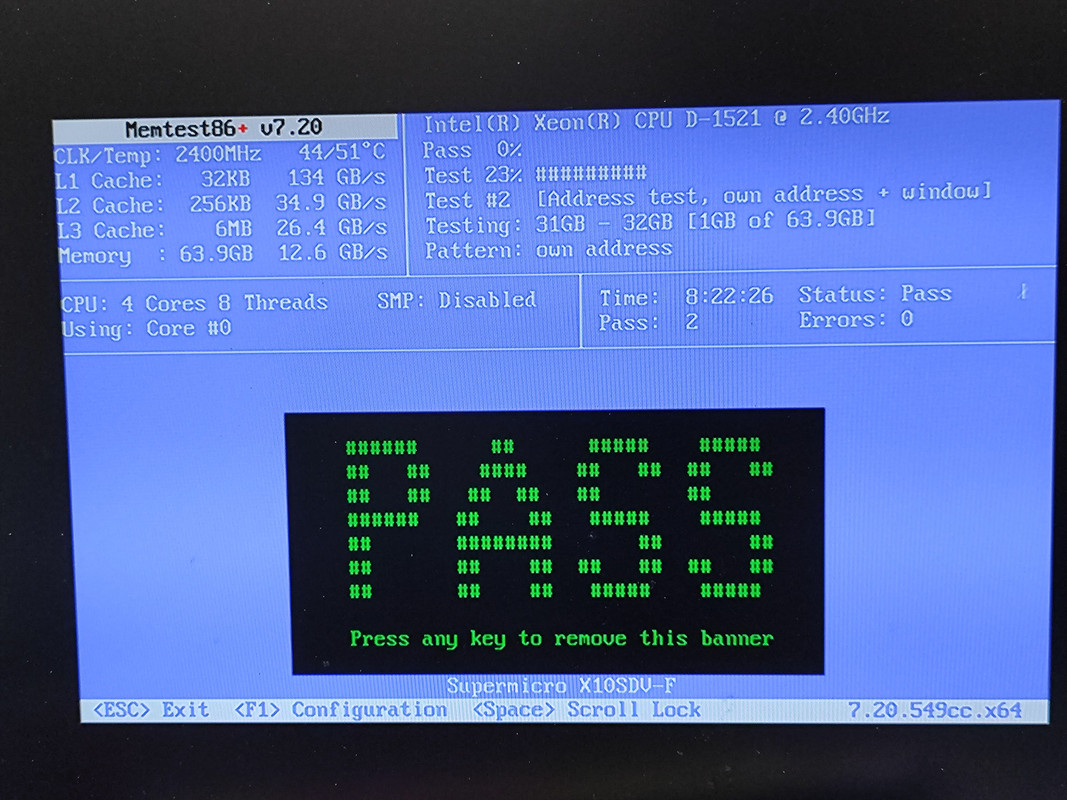

◎須注意更舊的板子在現代瀏覽器無法使用Java iKVM 超微的好處是有IPMIView內建JRE支援，舊板子用軟體就好這代開始有改版HTML5 iKVM直接開瀏覽器就能動也不乏懶得更新只停在Java的板廠其它板廠有JRE需求可以自行部屬solarkennedy/ipmi-kvm-docker ◎比較爛的點是HTML5 Virtual Device得用SMB1+NTLMv1 超微X11才改成直接掛載HTML5 Virtual Device 64GB RDIMM一輪掃四個多小時，Memtest86+跑兩輪很OK https://i.postimg.cc/Bv5Sywz5/IMG-20250628-231758-E.jpg

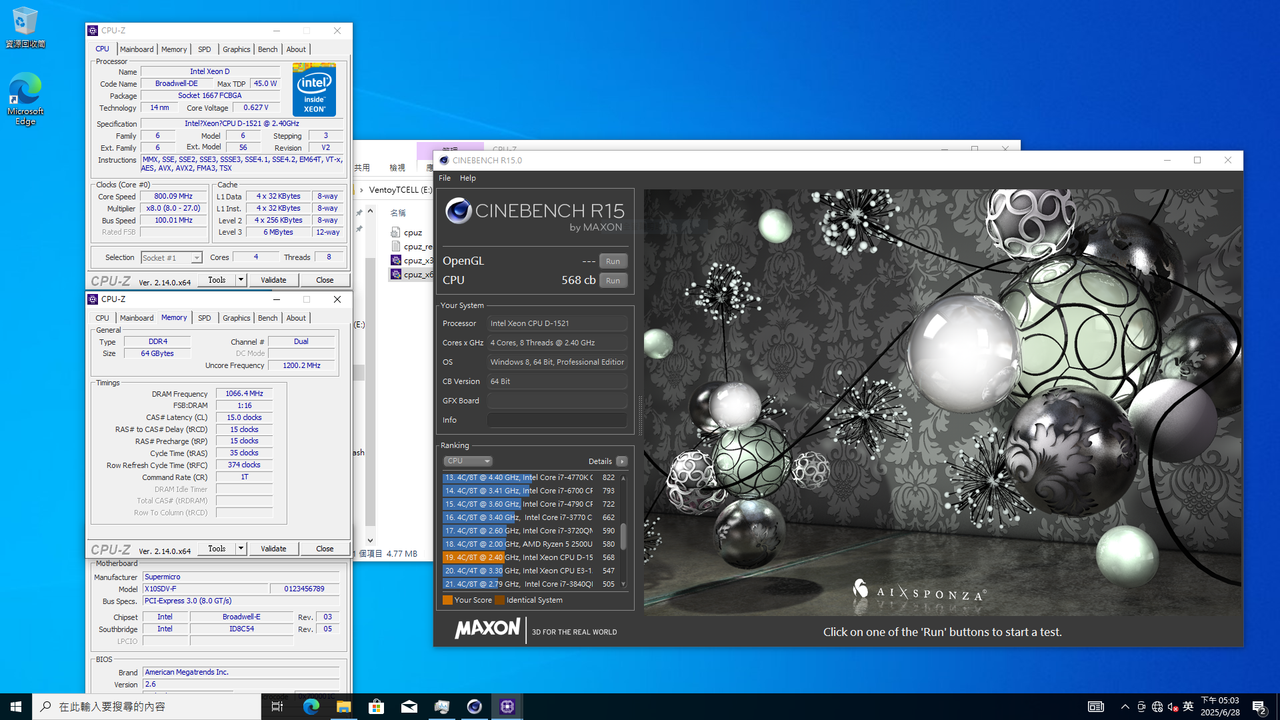

讓我訝異的是Cinebench R15 MT居然能跑568分(ST=112) 比N100快(卡TDP天花板)，但ST自然被N100反殺(約130%) https://i.postimg.cc/HLTwFFxd/R15D1521.png

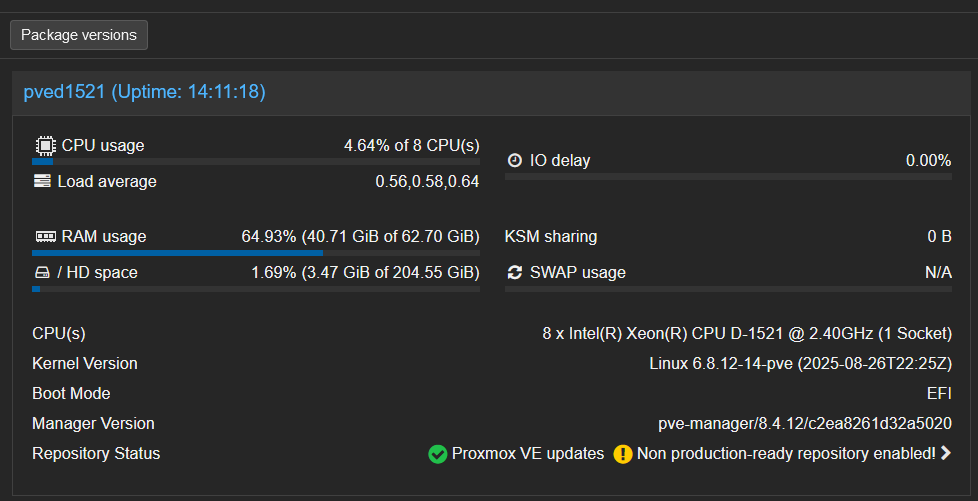

要用當然灌Proxmox，64GB ECC爽歪歪想要也能擴充到海量128GB: 大就是好，好就是大 https://i.postimg.cc/SKxHK2vR/proxmoxinfo.png

IOMMU Group密密麻麻，其實也只有幾個能直通板載10G網卡兩個都有分開且可以開SR-IOV https://i.postimg.cc/5yBsgbRD/iommu.png

這片有SATA控制器與其它底層裝置共享IOMMU的問題，不好搞在2019年有PVE無法正常直通的案例，ESXi改reset方式才有辦法不過我使用最新版 PVE 8.4.3沒遇到問題看了一下reset方式是af_flr並非單純的flr，可能有推workaround解掉 10G電口PHY沒有multi-gig，就是不支援2.5G和5G 額外淘了聯果8+1交換器+RTL8261電口模塊來處理10G https://i.postimg.cc/gJJDFRgg/IMG-20250708-202909-E.jpg

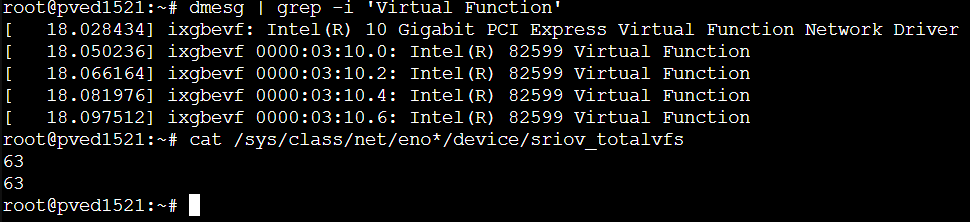

原生10GbE開SR-IOV爽歪歪，不用想有的沒的相容性問題單PF最多能開63個VF，雙PF就是126個VF https://i.postimg.cc/0ywbBjf6/VFs.png

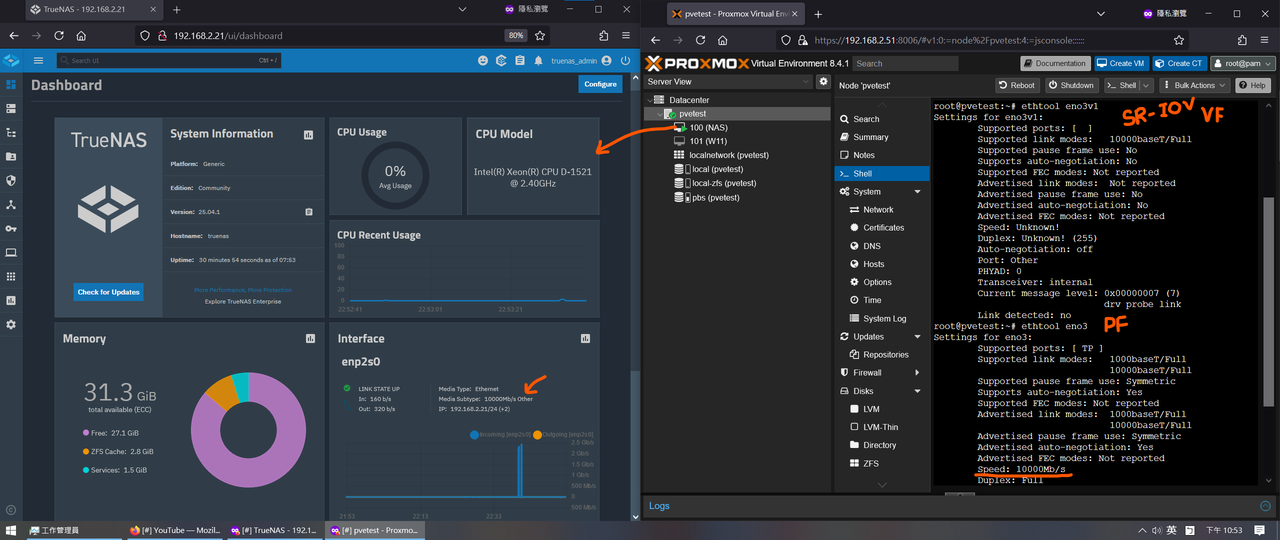

VF直通給VM功能OK https://i.postimg.cc/288BHmXx/TN10G.png

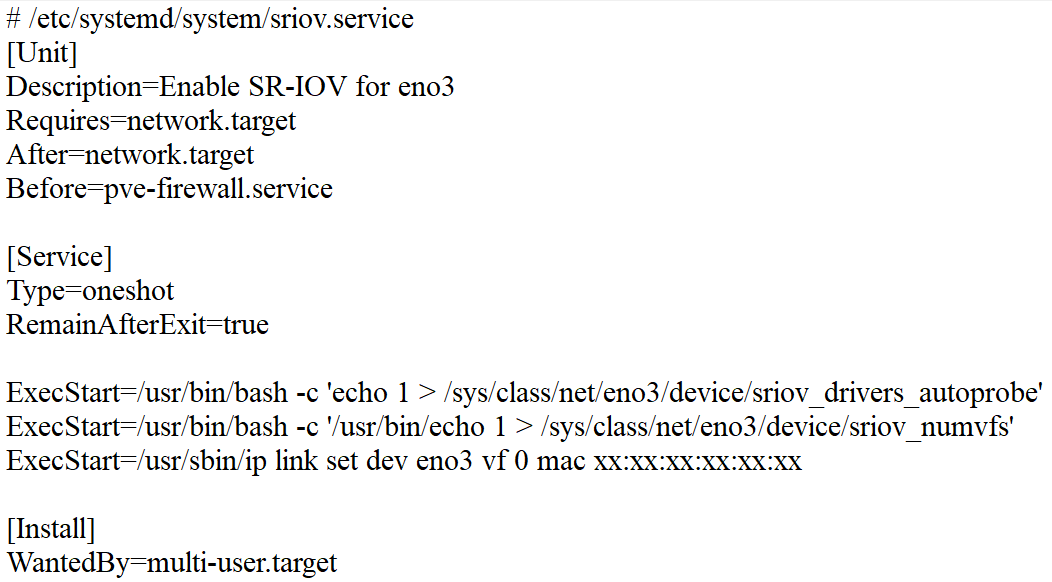

我的SR-IOV腳本，自己依需求改吧到底該怎麼開還有systemd服務先後順序沒有正確答案 https://i.postimg.cc/wMYp3xNr/sriovscript.png

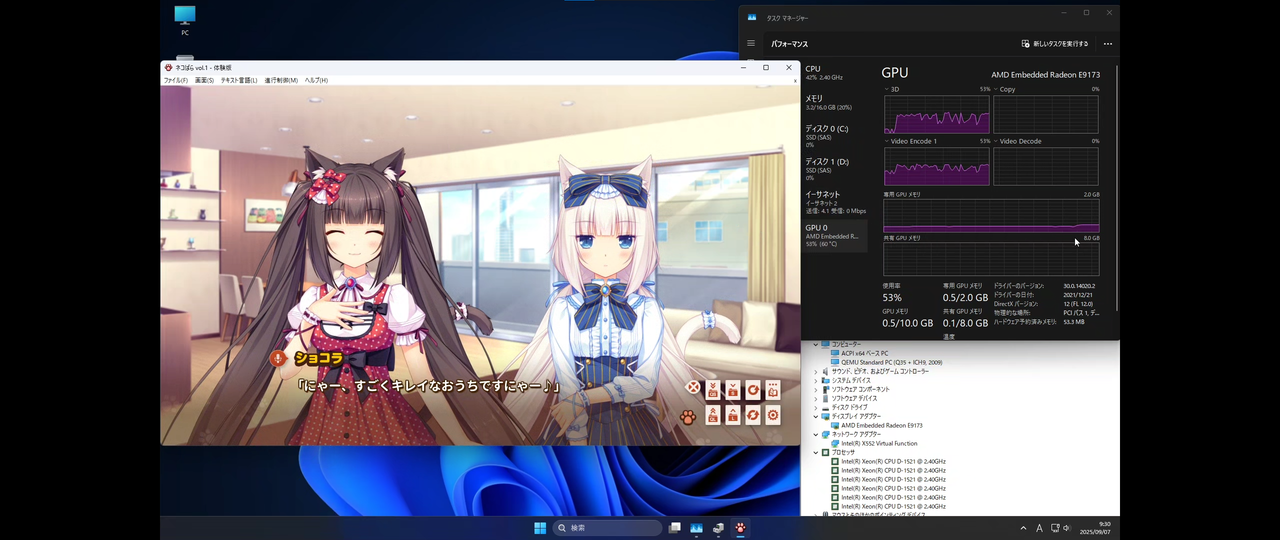

這畫面是用Moonlight讓直通的E9173跑串流受限於CPU時脈過低讓OS介面有點頓，遊戲可正常跑本來是分2C4T但發現3C6T會比較順 https://i.postimg.cc/4ycpbPmd/VMstream.png

花350找3D代印一個風扇轉接器，買了顆貓扇A6x25裝上去可以降低噪音，散熱更好 https://www.printables.com/model/957063 不過我更建議用A6x15，風壓較強還有這轉接器會干涉最旁邊的黑色DIMM插槽，沒辦法插滿RAM 到時候再改印這款，但50mm的螺絲孔要縮小 https://www.printables.com/model/86200-cpu-fan-adapter-60x60mm-to-50x50mm ================ 評價: 微羊又不羊的東西伺服器級ITX+海量ECC RAM+電口10G+IPMI AVX2、AES、VT-d一應俱全，甚至10G SR-IOV可解決VM內網需求不是垃圾佬也會聞到香氣需要它的功能那就值得，你用不到那N100、N300就可輕鬆秒殺畢竟2800NTD都能買一台康奈信N100/150多網口小主機了但要是ECC絕對優先的話就算N100插了會電表倒轉也沒意義核心數量的選擇? 4核D-1521 45W賣2800NTD 升級16核D-1581 65W才4200NTD，看起來買16核比較划算吧? 注意這是14nm Broadwell-DE，比Skylake還老 D-1581雖然R15 MT破1600分(與R7 1800X同級) 但它的單核時脈很低(1.8~2.4G，MT 1.9G)，還是更耗電的65W 僅推薦特殊需求購買真有重度VM需求的話存算分離比較舒服 D-1521時脈高且便宜壞了不心疼(這平台10歲!!) 1.用X10SDV把ECC RAM撐大負責高穩定的儲存、輕VM 甚至利用PCI-E 3.0 x16拆分x4*4裝四條M.2 NVMe SSD 2.再用N100小主機互補重度VM會更舒服，省電不說單核快(至少+30%)且D5能上單條32~48GB iGPU能開SR-IOV，讓AI、人臉辨識、轉碼等需求全方面覆蓋 X10SDV則提供儲存空間讓N100掛載 3.可惜這批X10SDV只有4、16核可買 Xeon D中間有6/8/12核的型號，有8核45W的D-1541會平衡很多也可惜不是完全體，有兩個電口10G很爽沒錯但完全體型號TLN4F還加兩個i350 1G LAN(同樣能開SR-IOV) 可說是畫龍點睛了 4.最勸退的是功耗! 這片光只有待機就吃10W 我說的「待機」是電腦還沒打開，只有BMC和10G網口有亮照經驗BMC是4W，那10G PHY就吃6W了(驚) https://i.postimg.cc/GppYSdH6/standby-nopower.jpg

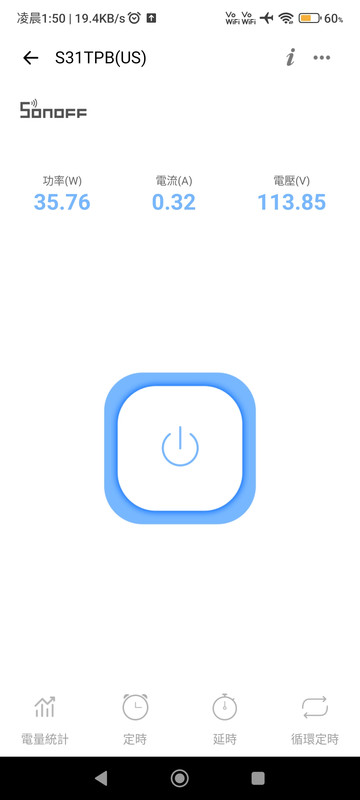

至於進PVE啥都沒開就35W起跳，隨便摸輕鬆破45W 能開的節能都開了+一條NVMe SSD+兩條32G REG ECC而已也許能壓到30W但不太實際 https://i.postimg.cc/8z4MHjPh/PVE.jpg

換成N100小主機待機能壓到<15W 會調校的連個位數都能達成，燒機也不超過30W 須注意在ESXi有X557斷流BUG 超微有NVM更新但很多人也沒完美解掉疑似過熱，只能說要操的話得強化PHY散熱從網路的資料看X557一個1G另一個10G的組合是發熱量相對穩的整體來說拋開耗電、10G重載過熱的缺點這張板子異常耐用經過十年並沒有出現重大缺陷，Atom C2000則是被叮到滿頭包基於耐用我才決定買這片板子 -- 姊姊姊姊我們好像變成簽名檔了雷姆雷姆好像真的是這麼一回事呢 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 111.255.7.52 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1757211179.A.A43.html

推

Litfal

09/07 11:09, 5小時前 , 1^F

09/07 11:09, 1^F

→

Litfal

09/07 11:09, 5小時前 , 2^F

09/07 11:09, 2^F

這片板子不用ACS Override也能讓IOMMU Group排得舒舒服服 SATA控制器選PCIe直通的時候不用All Functions，僅選擇PCIe和ROM-BAR ※ 編輯: Cubelia (111.255.7.52 臺灣), 09/07/2025 11:13:53
