各位板友好
今天來分享一下 ErgoSNM v4 的最新進度
---

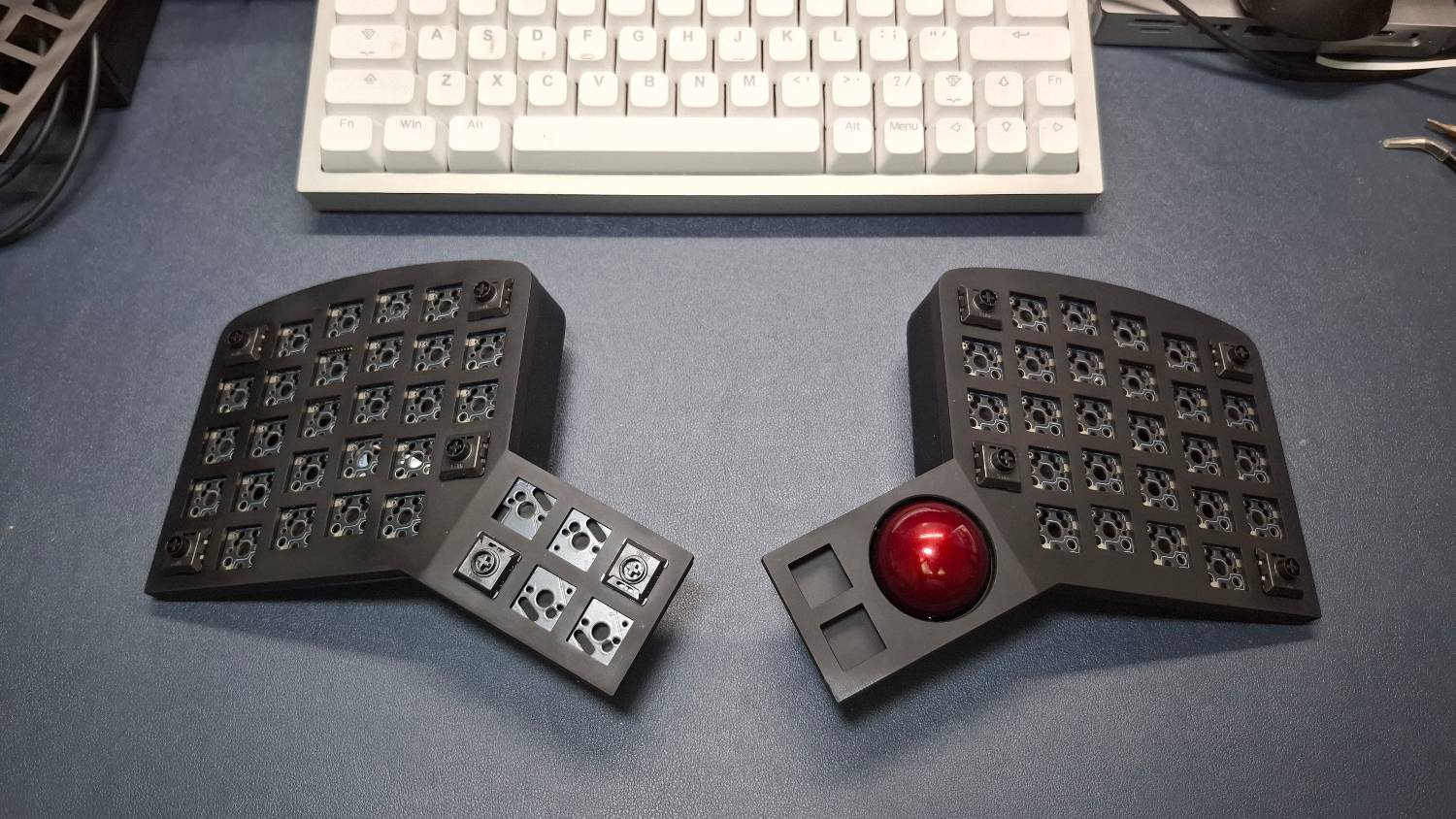

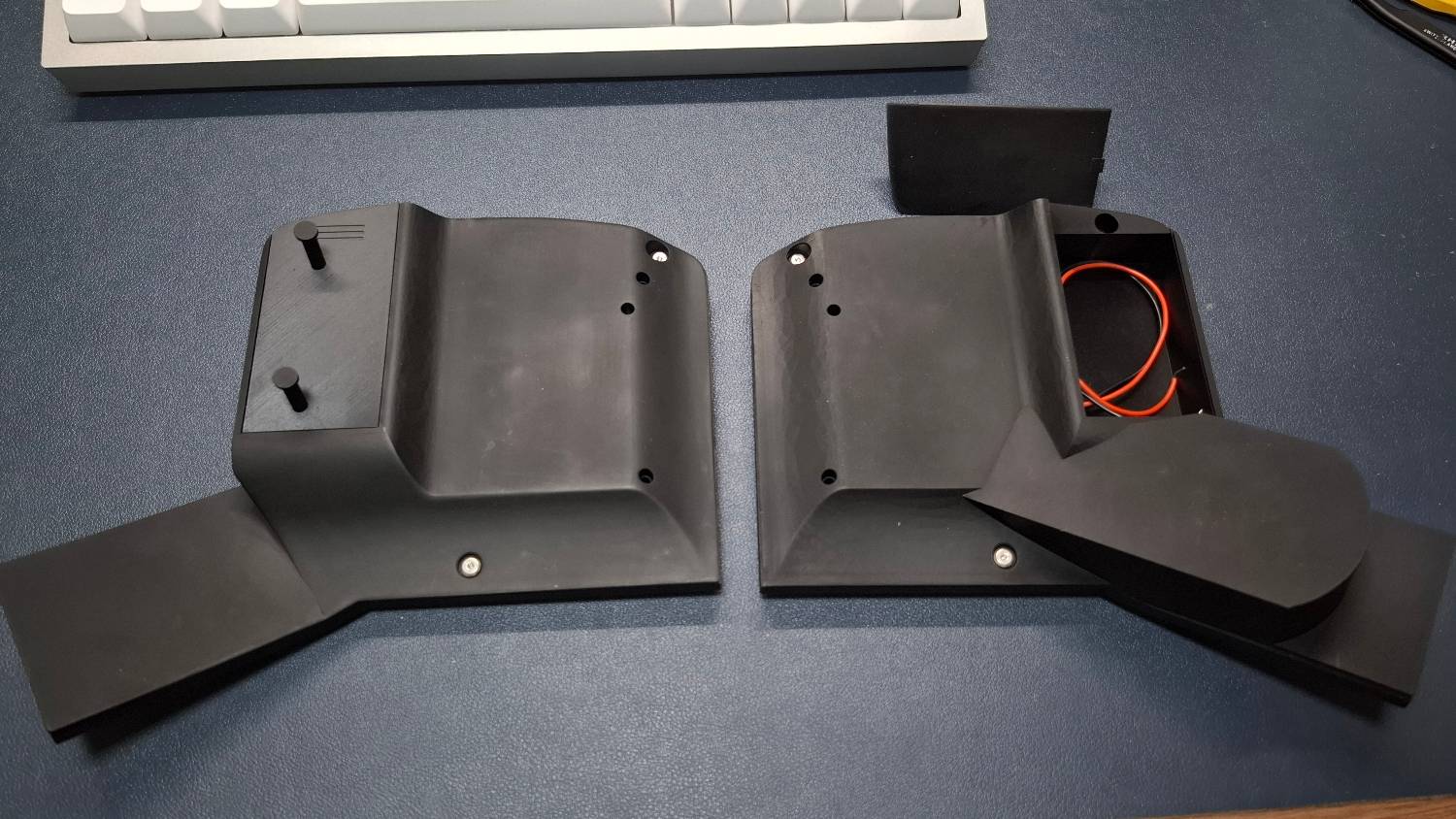

這次主要的進度是外殼的部分
設計和建模花了很多時間
https://i.meee.com.tw/XRGs878.jpg

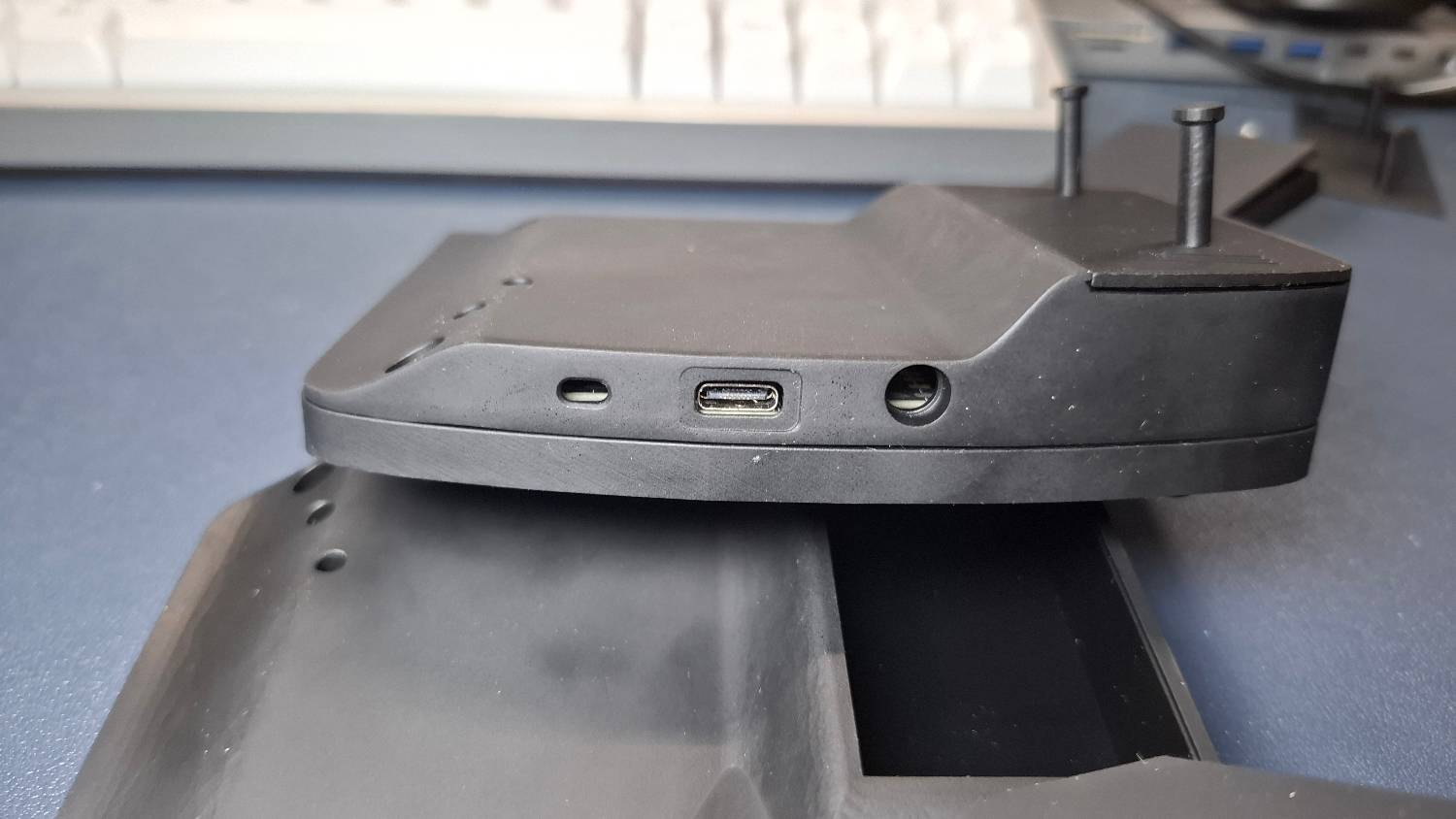

USB-C 開孔
https://i.meee.com.tw/DSQXwdv.jpg

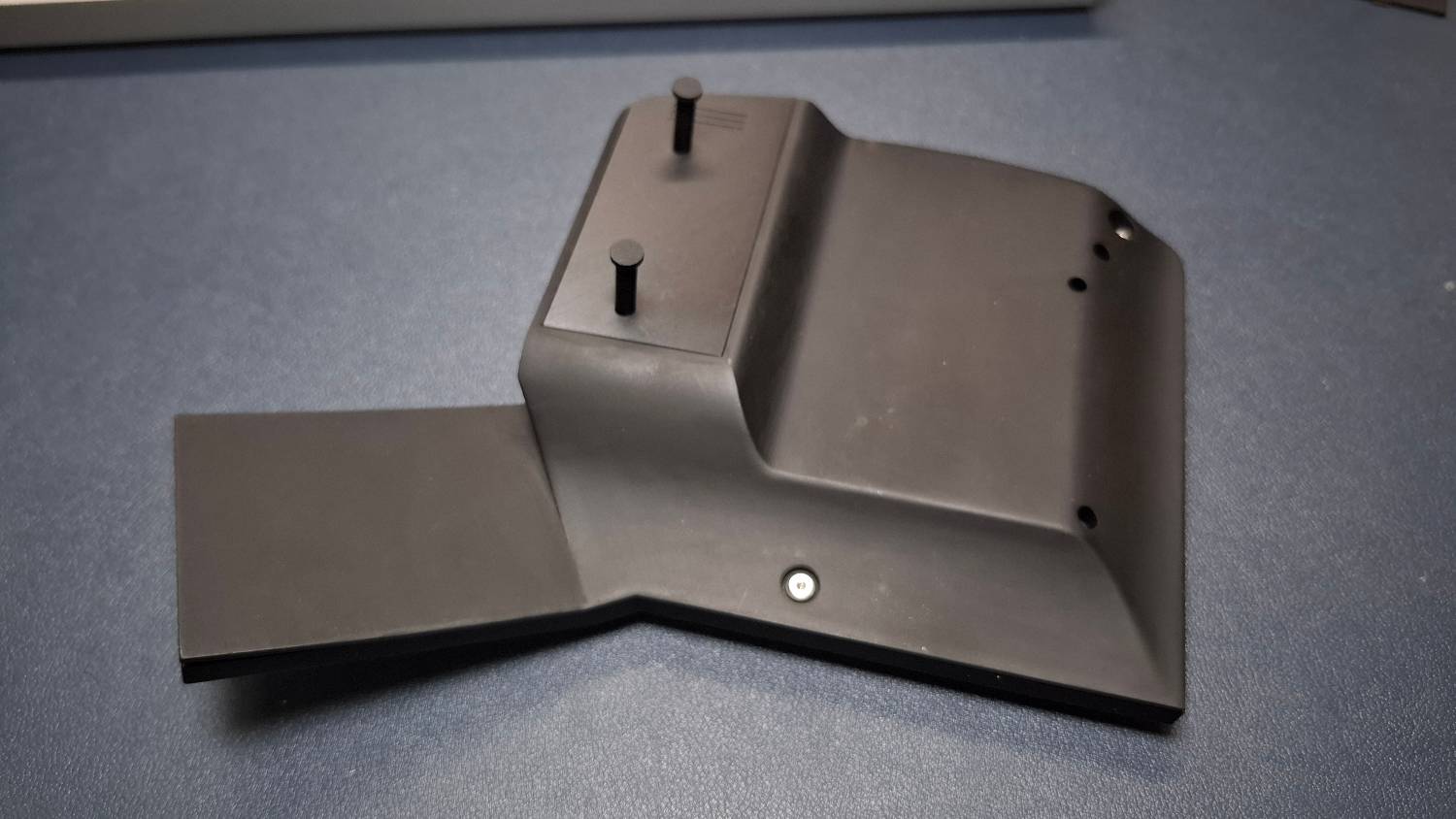

SLA 光固化還是會有一點層紋
https://i.meee.com.tw/byq8fep.jpg

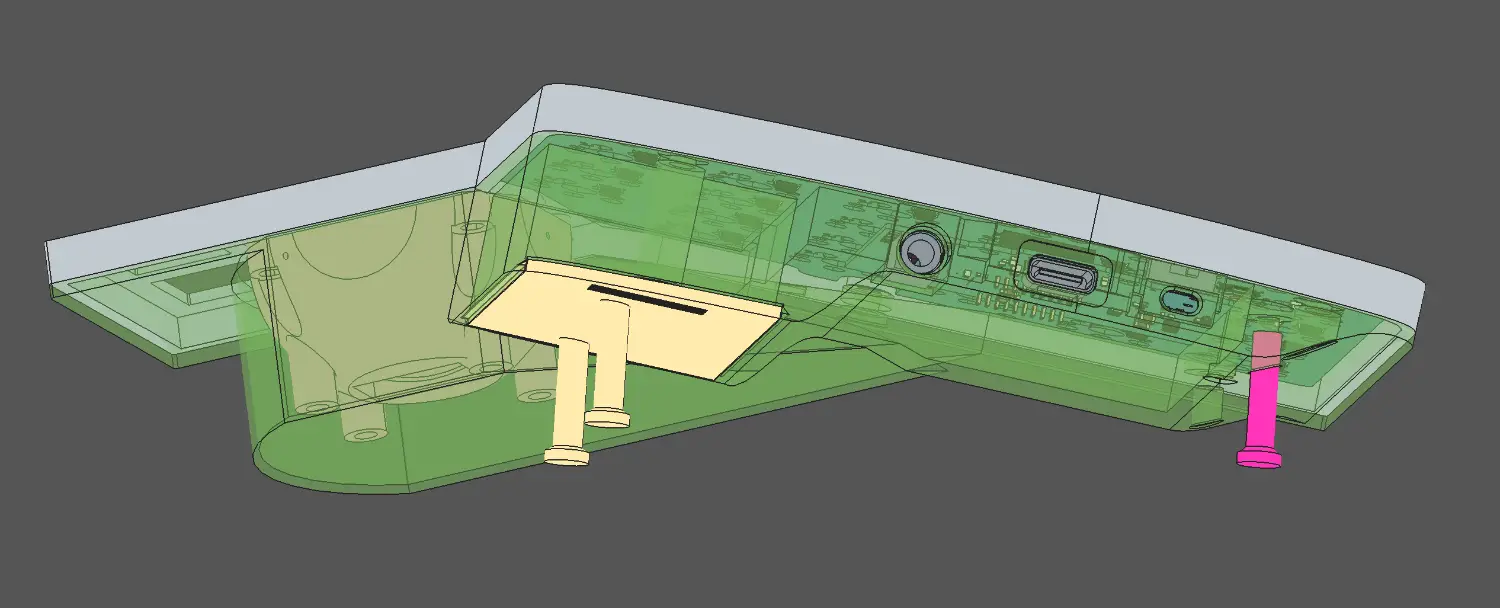

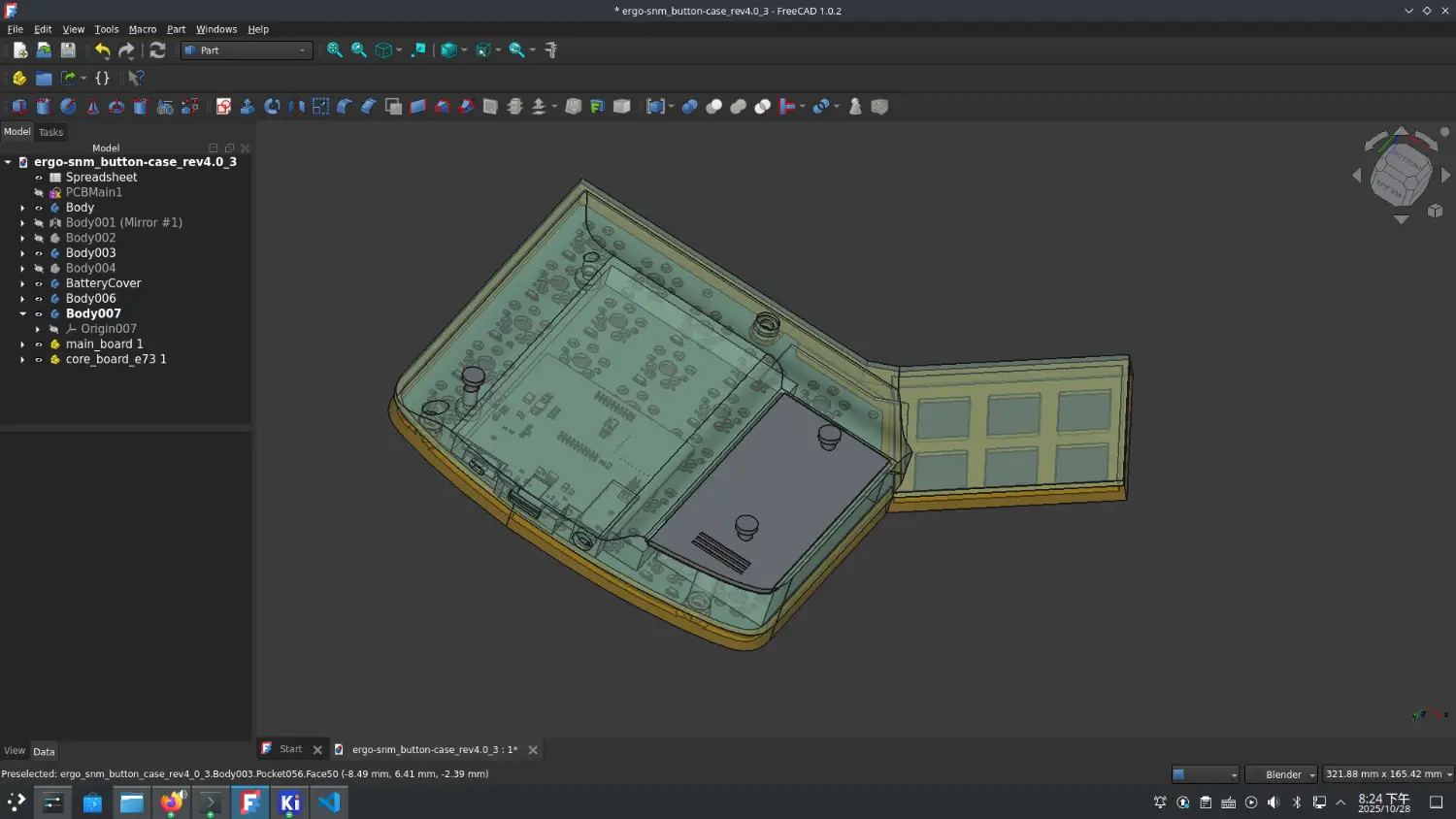

設計時的組裝模擬
https://i.meee.com.tw/fEwioDc.webp
https://i.meee.com.tw/2FahpEm.webp

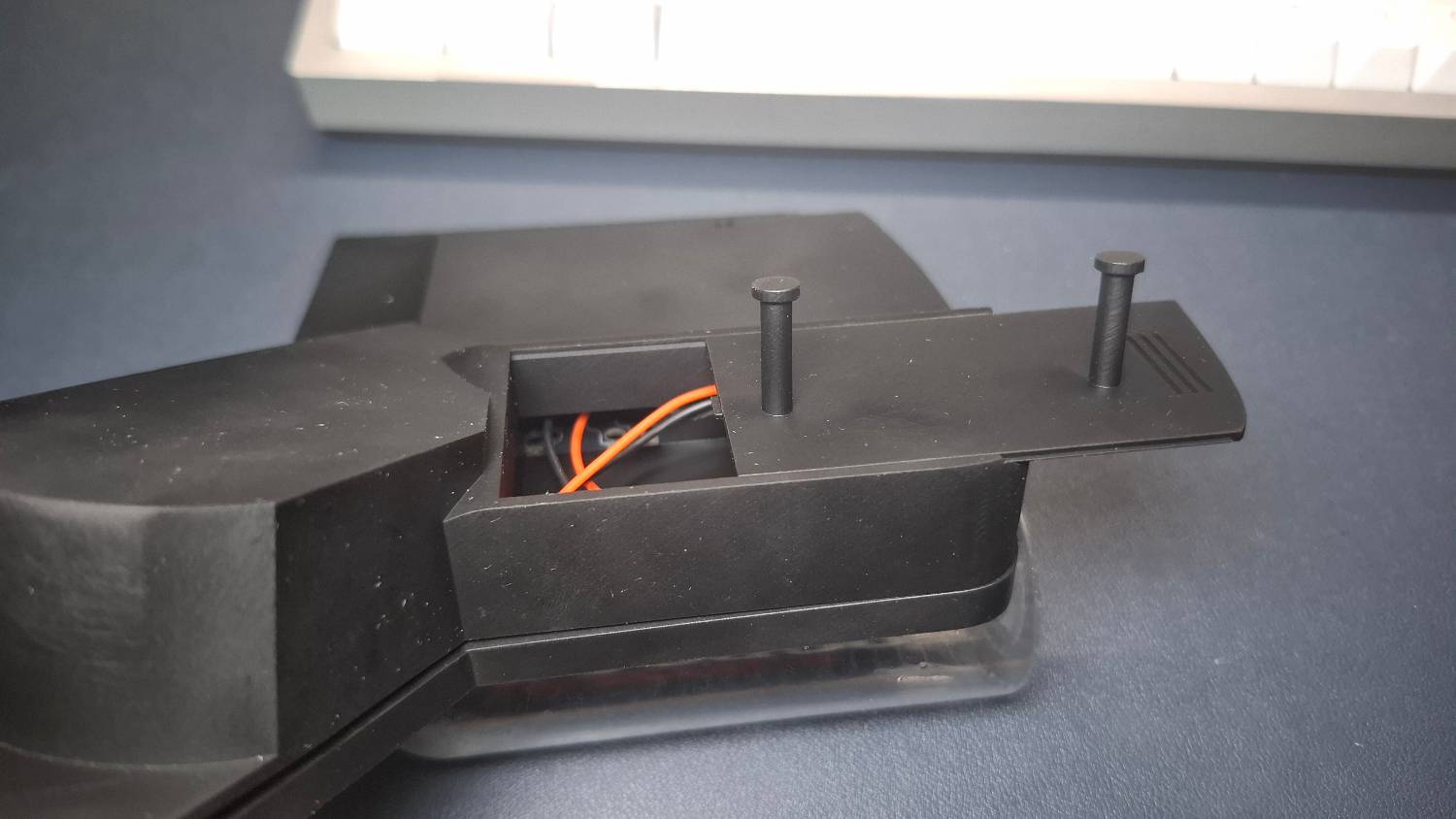

第1難點是電池的部分
因為設計上要可以換電池，所以要設計蓋子
蓋子的固定方式如何設計對我來說很難
目前是用一個簡單的滑蓋設計
軌道的部分是可以，但是有點太鬆了，可能要再改
https://i.meee.com.tw/laiqZ5J.jpg

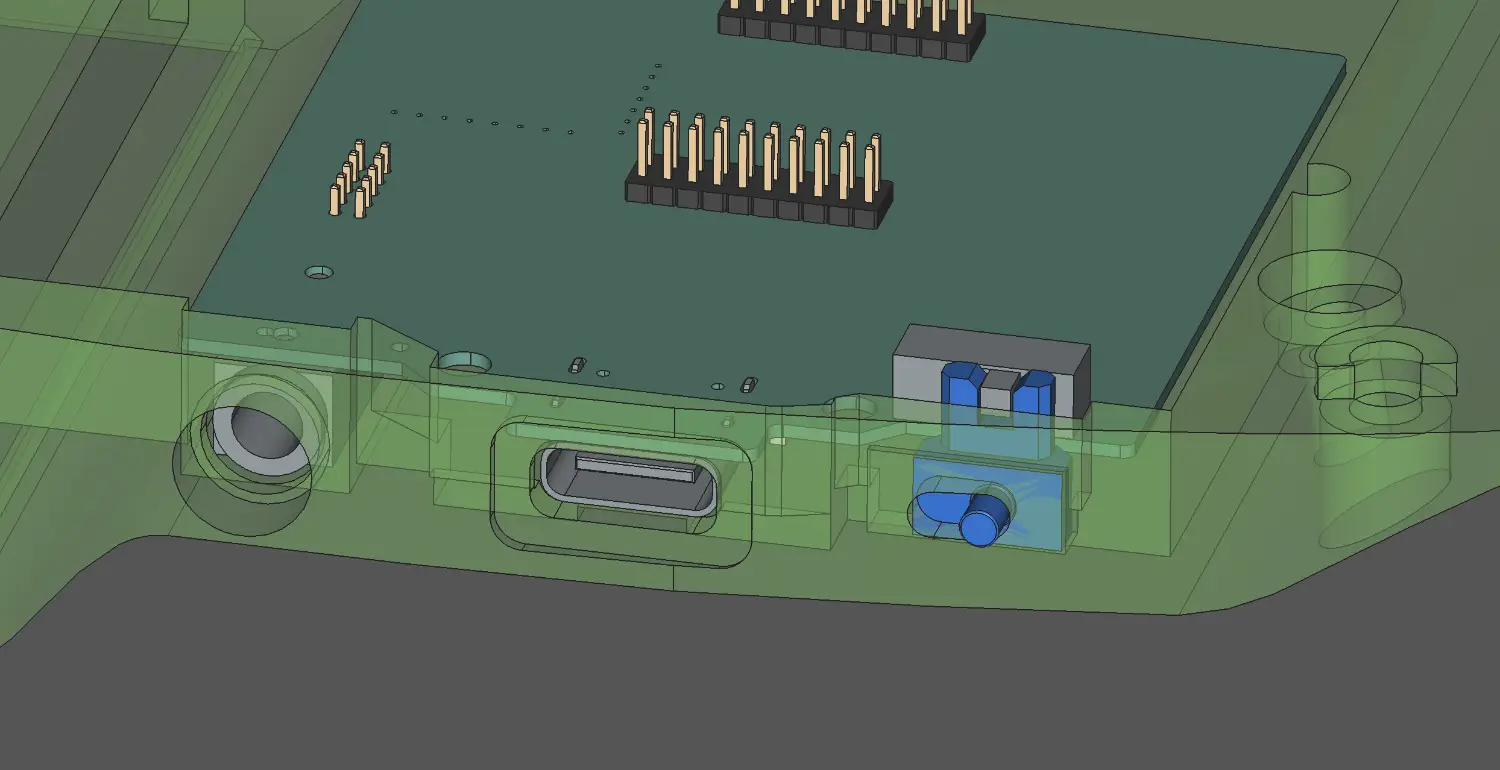

第2個難點是開關柄的部分
不確定怎麼設計才夠滑順
目前的設計效果也不是很好，要在改
https://i.meee.com.tw/2qDK4LD.webp

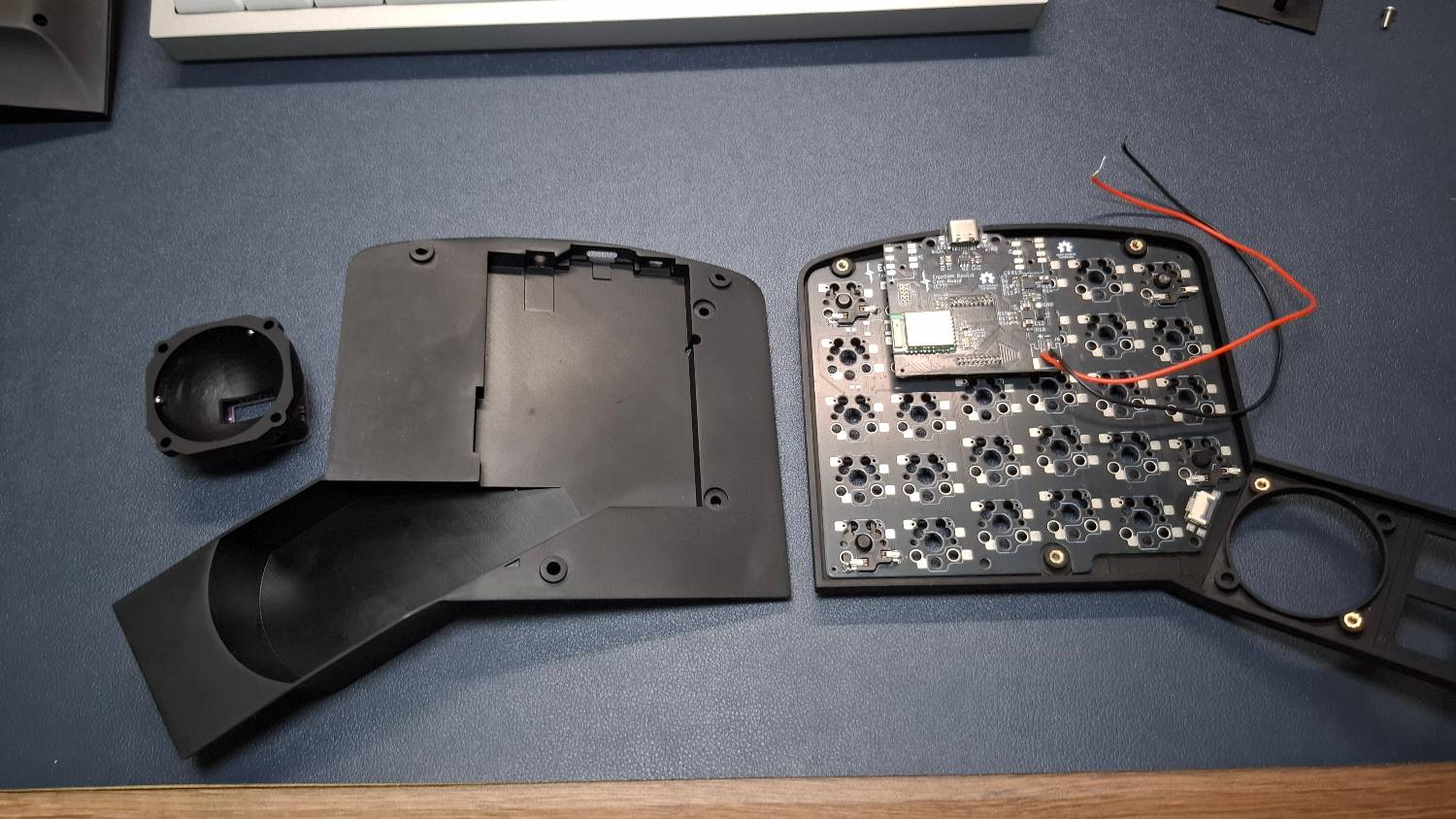

第3點是定位板PCB間距
PCB 的 footprint 其實同時支援 ChocV2 和 MX 的 hotswap 座
但是兩者所需的間距不同，而這次設計的又是上蓋即定位板
所以理論上使用 ChocV2 和 MX 時的外殼沒辦法直接共用
原本是先可以設計一些墊高的零件，而且 thumb cluster 還有角度，難度有點高
所以目前來說只能選擇放棄 MX 的外殼，只以 ChocV2 做設計
未來如果要 MX 可能要另外設計專用外殼

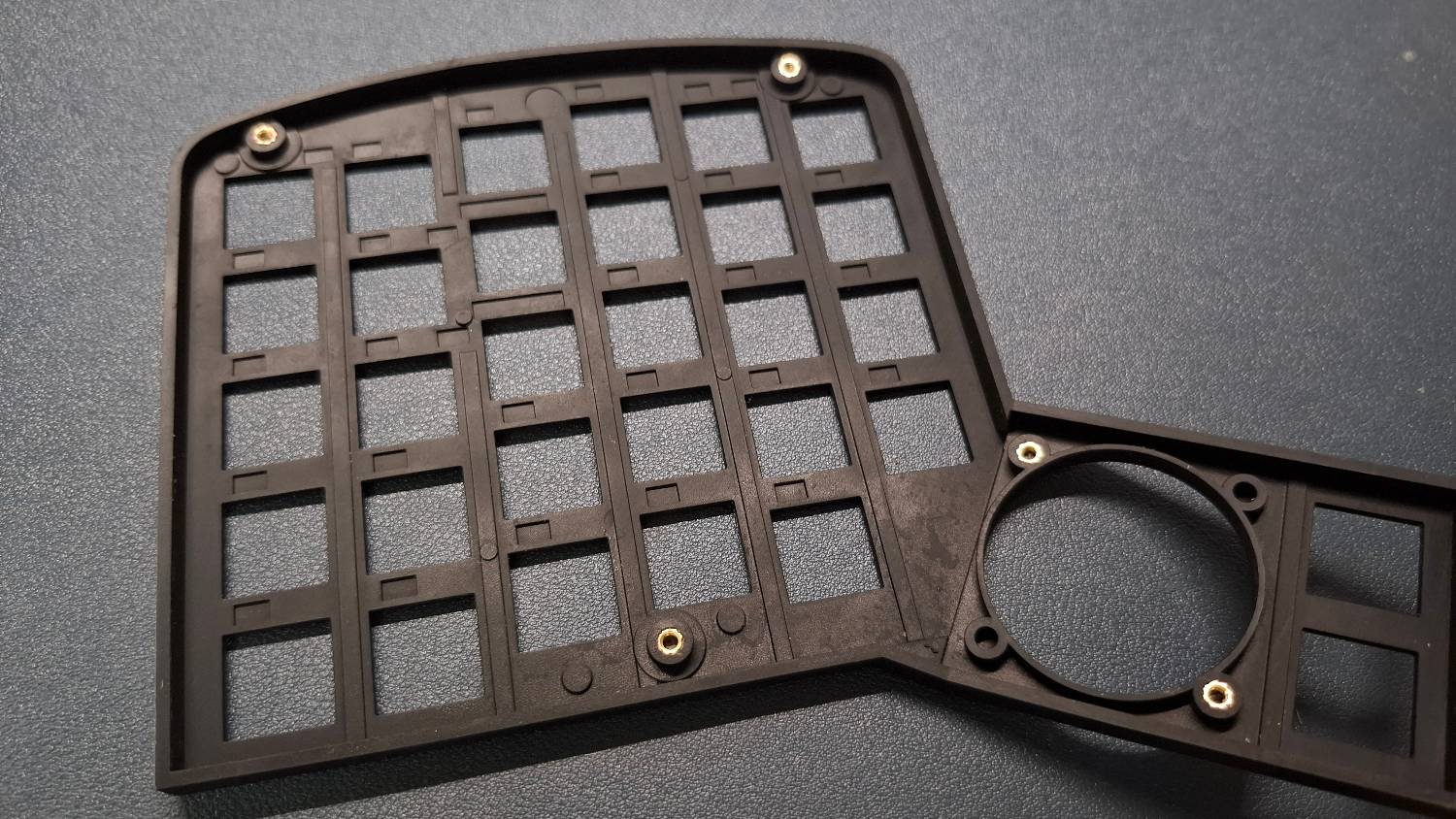

第4點是SMD二極體太高
我從來沒想過有一天會被 SOD-123 的高度卡住
但是 ChocV2 的定位板和 PCB 的間距真的滿小的
這次又是用 reversible 的 PCB 設計，只好在上蓋挖孔
https://i.meee.com.tw/UVx57Bm.jpg
第5點是整體外觀
一直想說要儘可能設計得好看一點
但我終究是個外行，只能先以功能性為主，外觀的話就不能強求了
老實說我覺得目前的設計整體來說不太行
有很多地方要再改，可能要全部打掉重來
原本想說看今年內可不可以完成
我還把假都請完了再趕進度
可是目前看起來是來不及了，重新設計和打樣都要幾個月的時間
就要請各位再等等了
---
另外分享一下用了新的助焊劑和洗板水
左邊是舊的，右邊是新的
雖然摸起來還是有點黏黏的，但至少看起來乾淨多了
https://meee.com.tw/zUO2HMG
---
ErgoSNM v4 之後應該會以開發套件的形式販賣，第一批預計是 4 組
目前已經有一些人有聯絡我了，到時候可能會加開
不過如果到時候預約的人數夠的話應該就不會另外再開團了
如果有興趣的話歡迎寄 email 給開頭的 GitHub
站內信也可以，但還是儘量以 email 為主
另外12/06的那個鍵盤趴我預計會參加
我第一次參加這種活動
應該會帶 ErgoSNM v4 的原型過去
本專案的 repo 在此
https://github.com/siderakb/ergo-snm-keyboard
如果想要和我一樣自己 DIY 鍵盤的話，我的 Blog 有一系列的教學
讓你從選 MCU、編譯韌體到 PCB layout 做出完整的機械鍵盤
https://blog.ziteh.dev/posts/diyqmkkeyboard-0
再次，感謝閱讀
--
