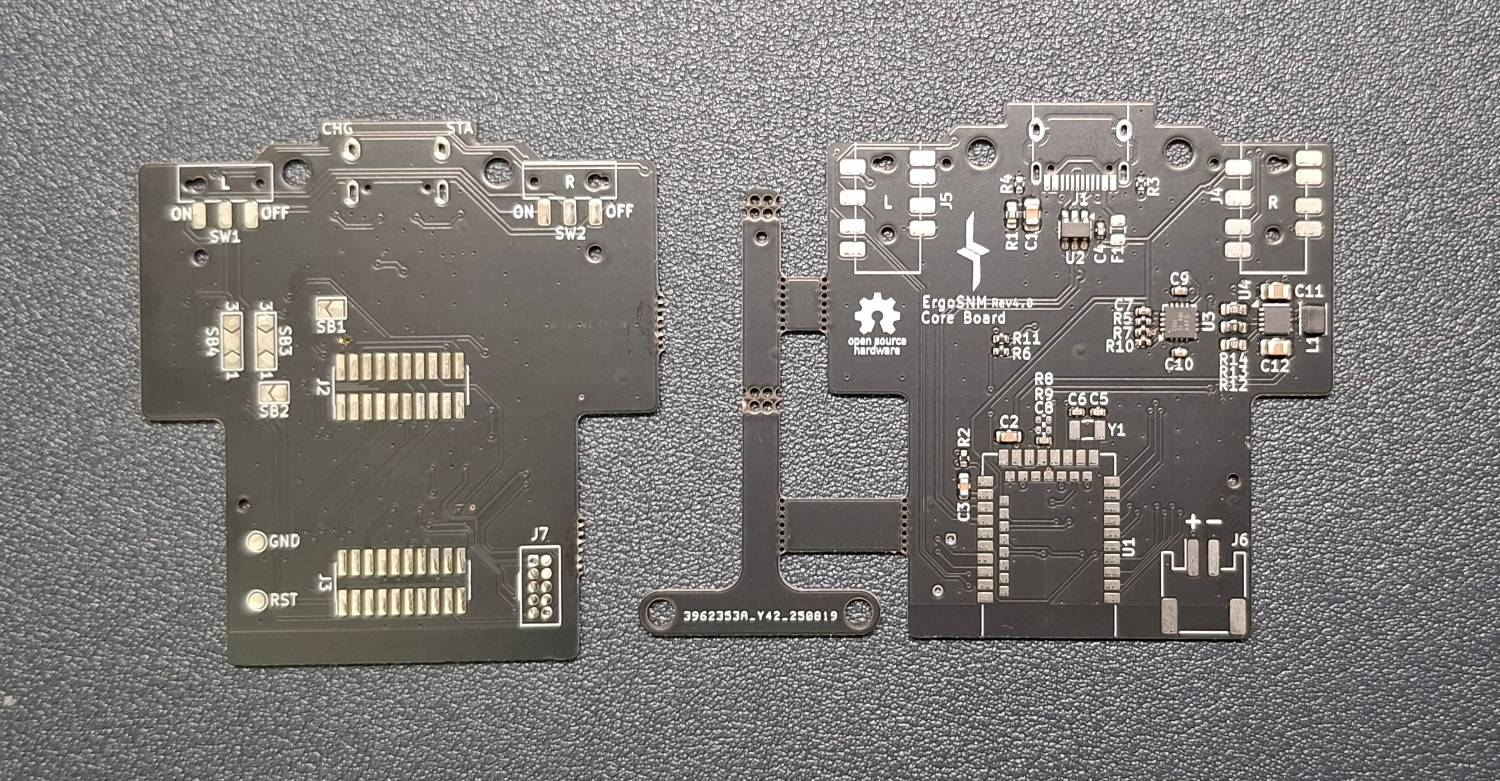

代友po，原作者：https://github.com/ziteh 上一篇：#1eQGCdxX (Key_Mou_Pad) 各位板友好今天來分享一下 ErgoSNM 的最新進度 --- ## Core PCB 上次提到就算使用 Raytac 的 nRF52840 方案依舊需要自行處理一些 RF 法規的事情，既然失去優勢那我就換回較便宜且好焊接的 E73 模組。因此 PCB 會需要重新 Layout。而且舊的 PCB 有個設計問題是它左右不對稱，所以我畫完了左邊還要再畫一個右邊，實在是太麻煩了，必須改善。再來是原本選的 Buck-boost converter 的 IQ 有點太高，可能不是很適合電池應用，所以這次改成了 TI TPS63900。 USB ESD 對策改成 USBLC6-2SC6，並且增加 Shield RC filter。 https://i.meee.com.tw/NSzl5AE.jpg

左邊有片以 mouse-bites 連接的 T 字形的東西，那個是要拿來焊接 SMD 排針時對位的。 PCB 為了配合 USB 插座零件厚度是 1.0mm。話說 JLCPCB 的 E73 現在居然要求 Standard PCBA 製程，幾個月前還不用，這個會讓成本增加不少，這次我還是用 Economic 自己手工焊接。 ## Main PCB https://i.meee.com.tw/ma36SoQ.jpg

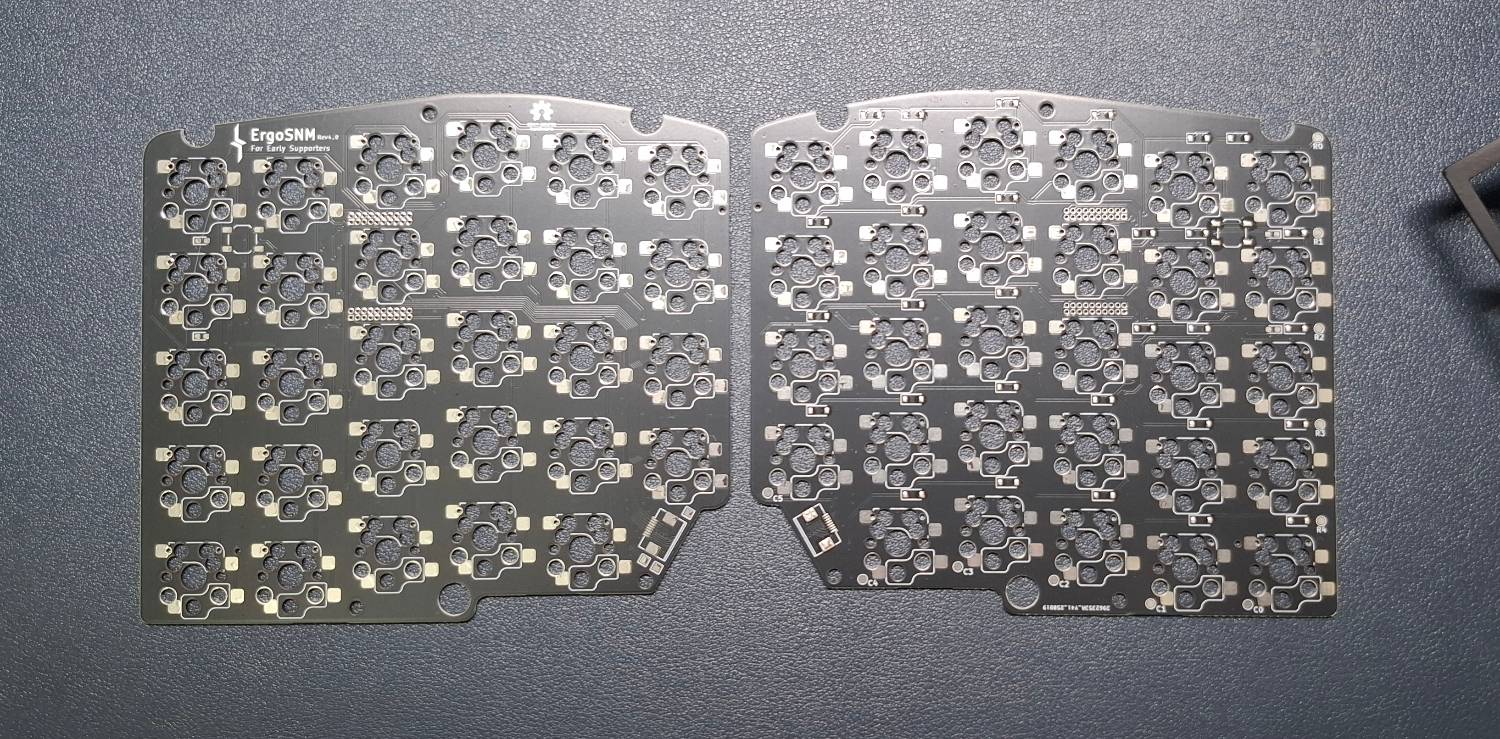

雖然原本主 PCB 算是已經 Layout 完成，已經開始在畫外殼，但是我外殼畫著畫著就覺得這個形狀和體積有點不符合預期，所以我也重新 Layout 了。一重新 Layout 就改了 4 個版本，一直來回調整，最後才完成一個覺得比較可以的版本。和原本的設計比起來最主要的差別是兩片 PCB 的連接方式從 FPC 改成 1.27mm 雙排針。主 PCB 一樣維持 reversible 的設計，左右手用的其實是同一片，這樣可以讓我少設計一片，而且如果未來有人沒上車想要自己向 PCB 廠訂的話，也不會因為最小訂量導致成本太高。 PCB 保持支援 MX 和 Choc V2 的 hot swap 支援，加上 reversible 的設計，導致這個 PCB 的 Layout 沒有我想象中容易。 https://i.meee.com.tw/G9mSHWG.jpg

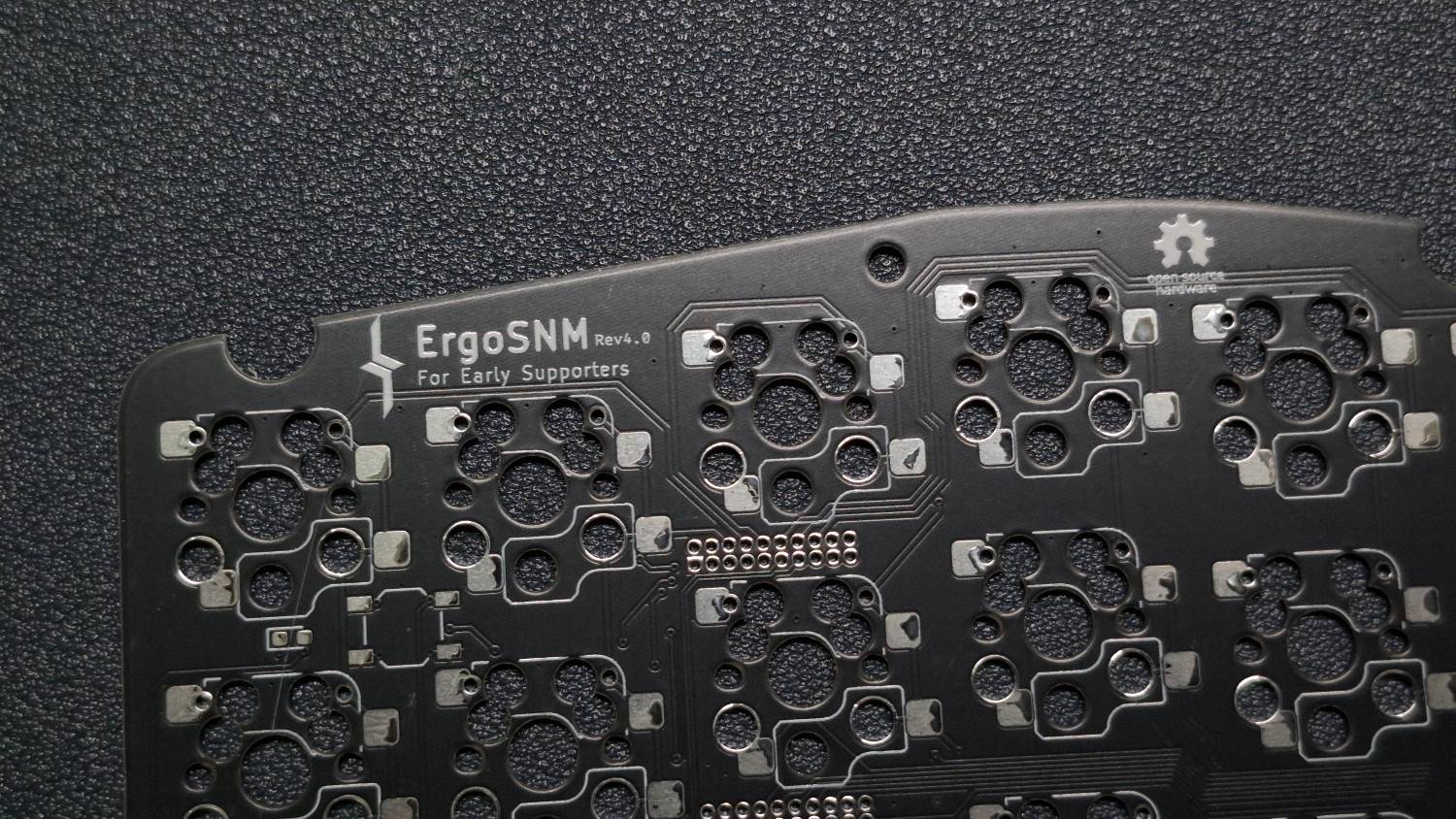

之前說的預計第一批 4 組的 PCB 上會有類似這樣的 For Early Supporters 字樣。 ## Thumb Cluster https://i.meee.com.tw/DV6tOdg.jpg

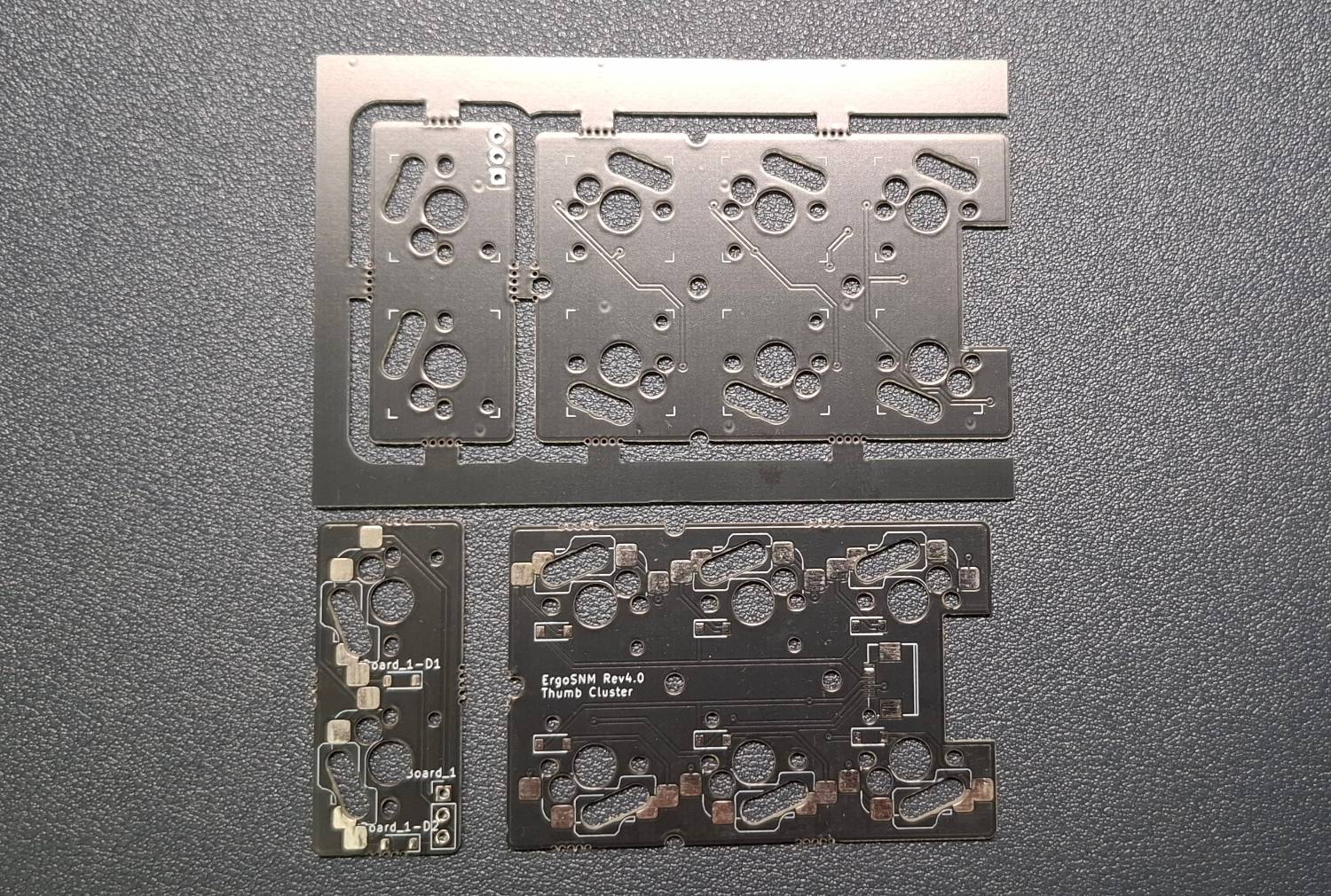

為了可以支援 MX 和 Choc V2 hot swap，Thumb cluster PCB 也重新 Layou 了，不過這個沒啥特別的。另外就是我這次想要在右手拇指曲的部分再加上 2 個按鍵，所以有多一片 2 key PCB。受限於空間是沒辦法用 FPC 了，只能直接焊線。 ## PMW3610 PCB https://i.meee.com.tw/CKRX36Z.jpg

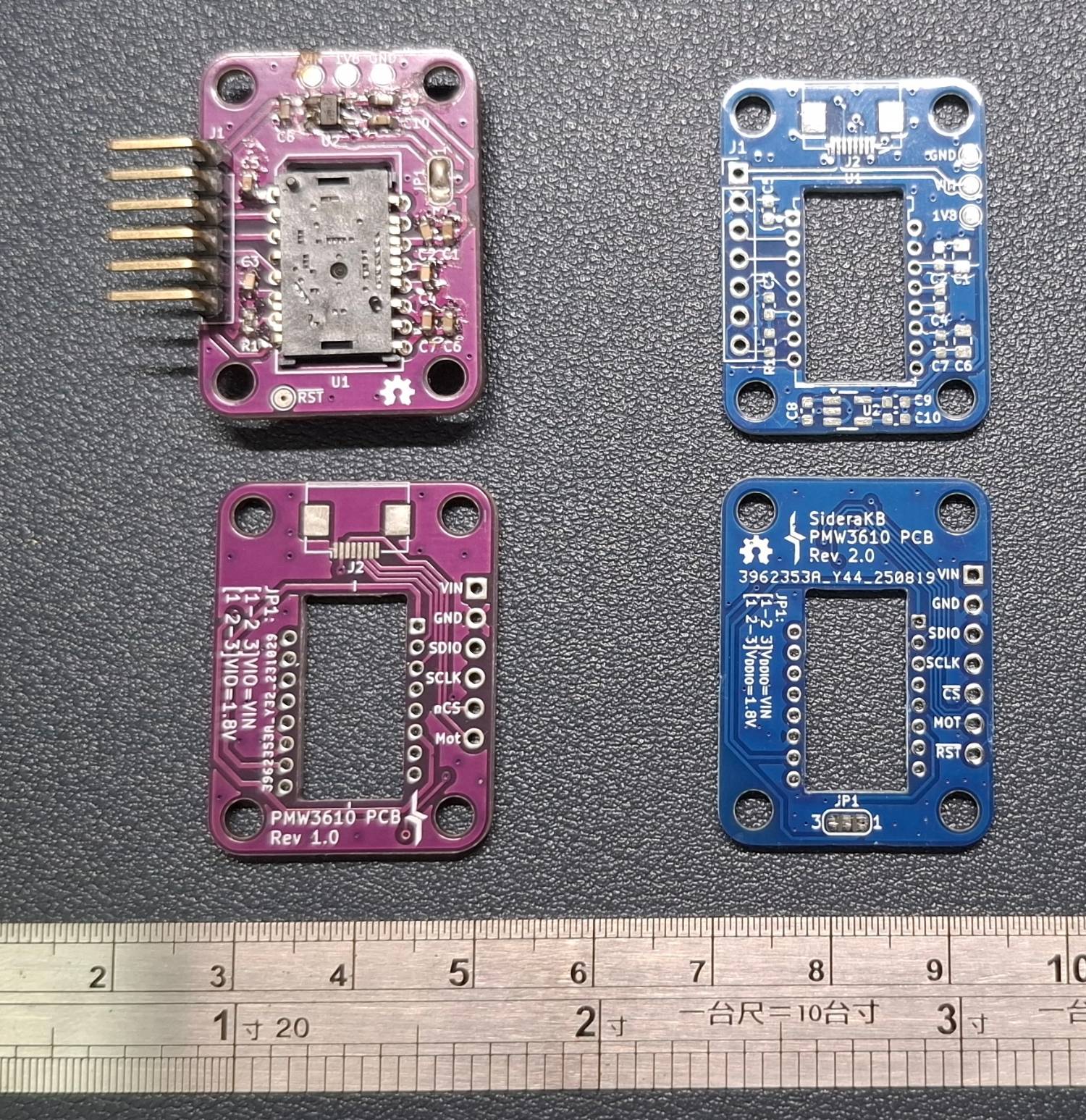

這次也順便更新了原本的 PMW3610 滑鼠光學感測器的 PCB。紫色是舊的 v1，藍色是新的 v2。這個更新的重點是將 FPC 連接器也改到正面，方便焊接，和增加 RESET pin。這次除了 PMW3610 PCB 維持 1.6mm，其他都是用 1.0mm。我這個 PMW3610 PCB 好像有點名氣，網路上看過幾個不同的國外商店都在販賣。 ## 外殼 https://i.meee.com.tw/b9aJDir.jpg

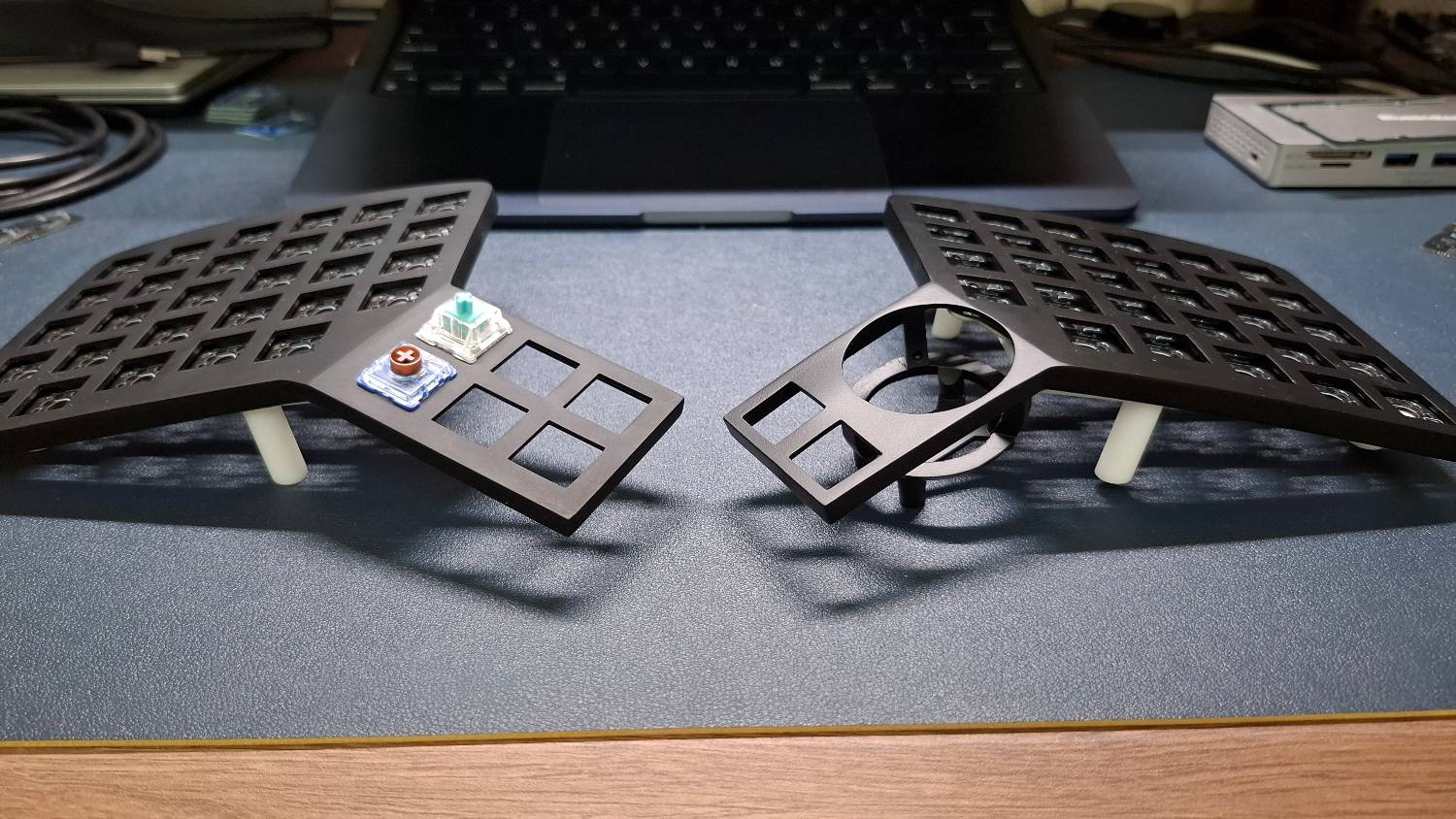

外殼是用 SLA 3D 列印的，也是我一直以來最不擅長的部分。而且為了貫徹開源硬體 OSHW 的精神，我這次將 CAD 軟體也改成了開源的 FreeCAD，不少小東西要新學。實際上我目前也還沒完成底蓋的設計，因為遇到一些技術問題。這次也就先隨便畫一個腳頂著用。不過老實說正常使用時應該是看不到底蓋的，所以說底蓋什麼的只是裝飾，上面的大人物是不會懂的。這次測試了 3 種材質，分別是白樹脂，黑樹脂，白樹脂+霧面黑噴漆。我覺得效果都不錯。 https://i.meee.com.tw/A38IyMe.jpg

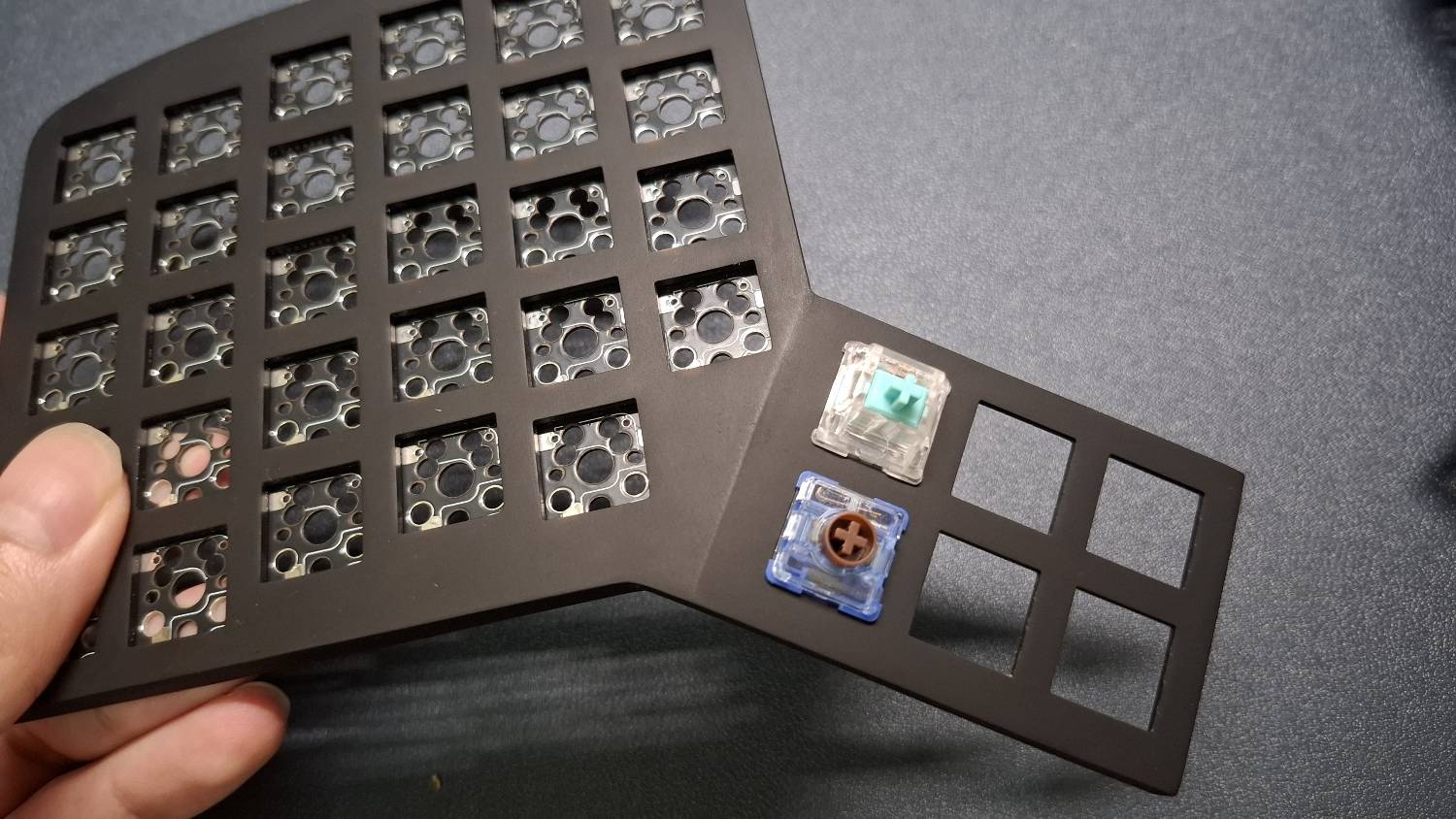

這是左側，使用黑樹脂成型色。SLA 還是多少有點層紋，但真的要很仔細看才看得到。 https://i.meee.com.tw/r1eIIm6.jpg

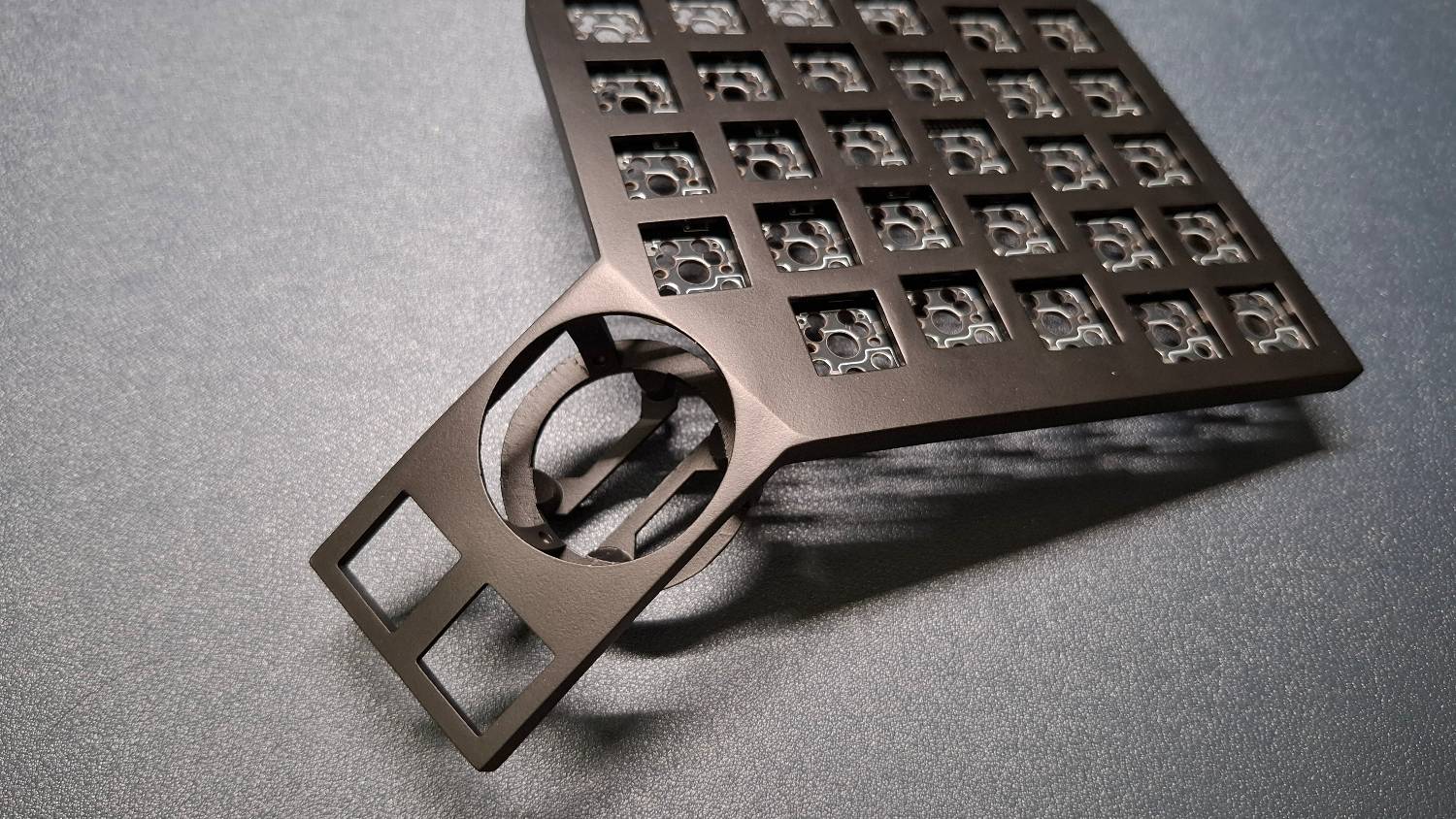

這是右側，使用白樹脂噴黑漆。霧面黑也很不錯，比單純的黑樹脂更黑一點，而且噴漆會蓋掉原本的層紋，但是會有點垂流，漆膜不是很平均。臨時腳柱是用白樹脂，看起來也滿不錯的。我沒拍照然後就是 3D 列印件難免會遇到的翹曲變形問題，因為這次想要支援 Choc V2 所以整個外殼壁變得很薄，也沒空間加肋。 https://i.meee.com.tw/LTY2eDG.jpg

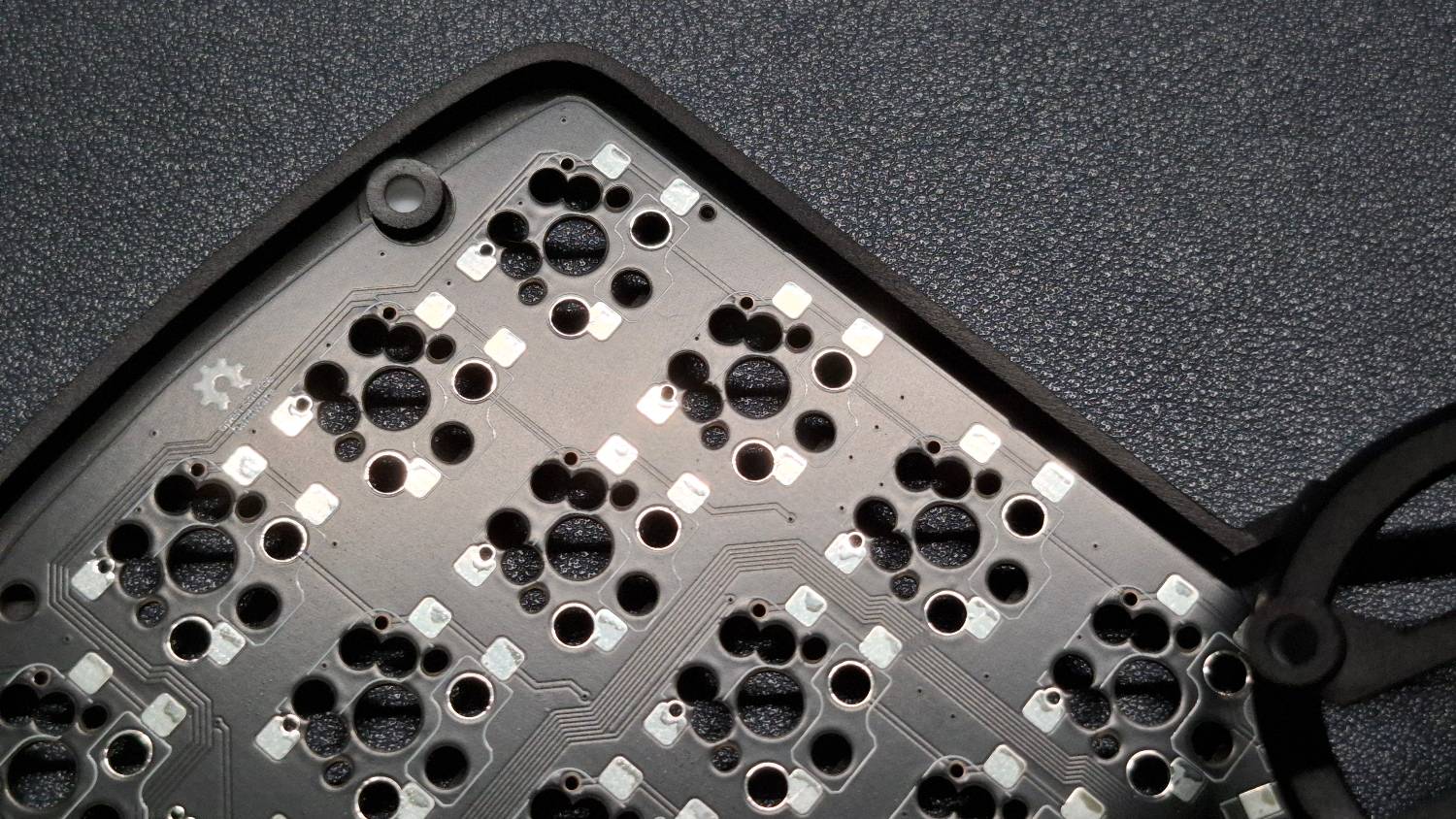

孔位好像畫偏了。 https://i.meee.com.tw/DHcwwNg.jpg

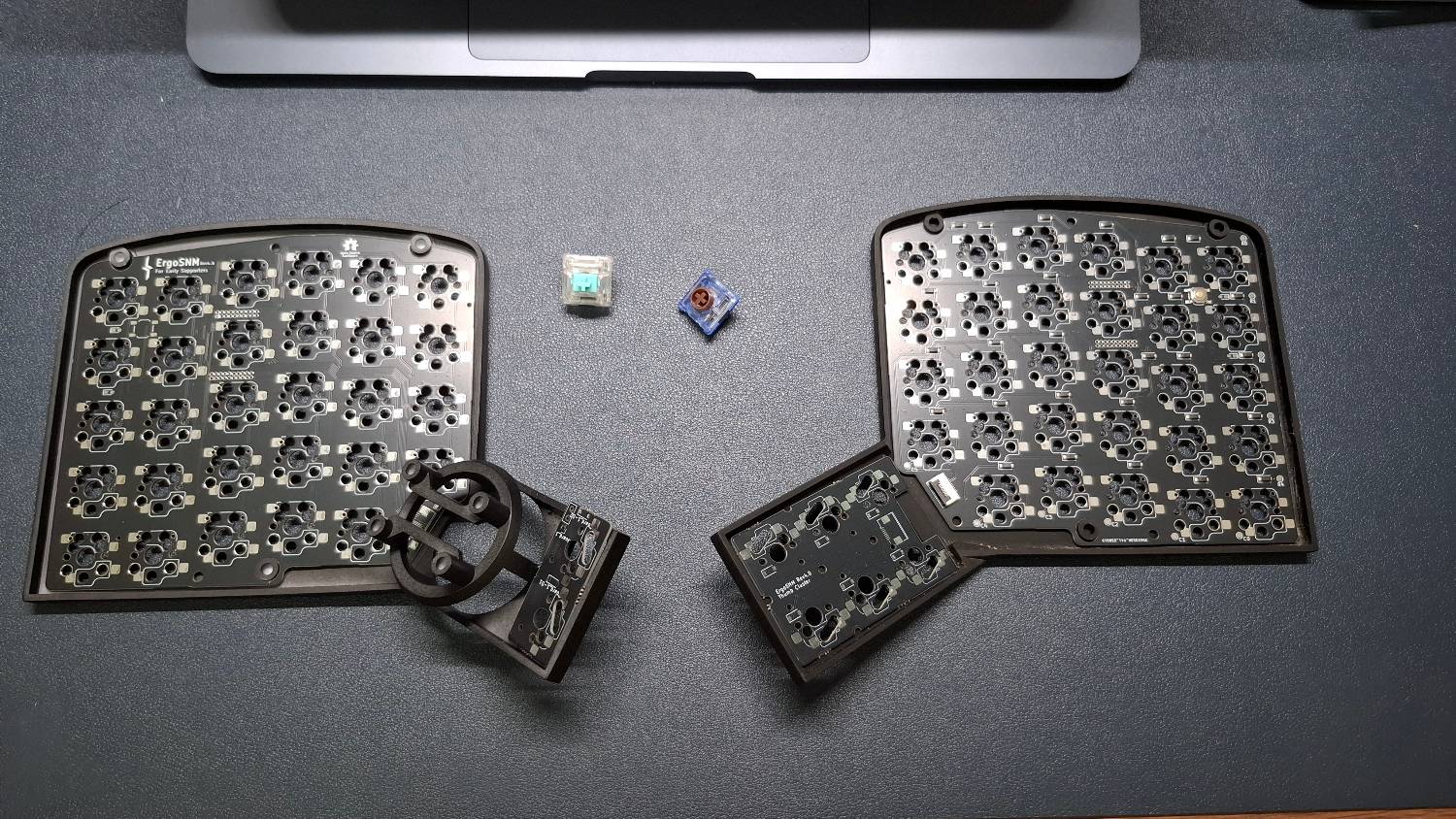

可以看到 2 key PCB 放不進去外殼，這個是外殼的尺寸畫錯了。 --- 這些 PCB 和外殼才剛到，我還沒焊接和組裝起來測試，而且可以看到還有一些問題需要修正。另外之前有提過這個 ErgoSNM v4 之後應該會以開發套件的形式販賣，第一批預計是 4 組雖然時間還久，但是如果有興趣的話歡迎寄 email 給開頭的 GitHub 我會努力看看能不能在今年內開發完另外本專案的 repo 在此 https://github.com/siderakb/ergo-snm-keyboard 如果想要和我一樣自己設計鍵盤的話，我的 Blog 有一系列的教學 https://blog.ziteh.dev/posts/diyqmkkeyboard-0 --- 話說我最近買了台 MacBook 總算是領教了它的鍵盤，不過老實說我也不是對鍵盤手感很要求的人，所以也還行啦上面提到的 PCB Layout 和 CADing 都是我在 mac 上處理的總之，感謝閱讀 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 220.129.12.64 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/Key_Mou_Pad/M.1756548246.A.A13.html
