Fw: [ 3D ] R型跟Y型端子的畫圖 Solid Edge

看板Digital_Art (影音圖片編輯)作者 (Big9)時間12年前 (2013/04/20 22:17), 編輯推噓0(000)
留言0則, 0人參與, 最新討論串1/1

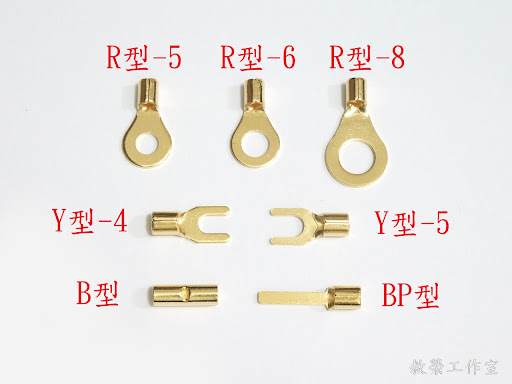

※ [本文轉錄自 Mechanical 看板 #1HSMyA7O ] 作者: Big9 (Big9) 站內: Mechanical 標題: Fw: [請益] R型跟Y型端子的畫圖 Solid Edge 時間: Sat Apr 20 00:21:28 2013 ※ [本文轉錄自 Cad_Cae 看板 #1HSMxY27 ] 作者: Big9 (Big9) 站內: Cad_Cae 標題: [請益] R型跟Y型端子的畫圖 Solid Edge 時間: Sat Apr 20 00:20:48 2013 各位好 小弟在自學 Solid Edge 這套軟體 現在試著畫一下簡單的小東西 參考的圖如下 http://0rz.tw/TL8o5 http://4.bp.blogspot.com/_jaixDZnDqpg/S-6P98jMu7I/AAAAAAAAA_k/eU5EivPRkwY/ s1600/terminal_6.jpg 用 Solid Edge ST2 試著畫了 R型 跟 Y型 端子的畫圖 1. Y型 a.我先用 長出 和 除料 畫出了後面的圓柱體 b.在來畫前面的 Y 特徵, 是先畫一個半圓, 然後在畫兩個長條狀相連 c.在來就是圓柱體跟 Y特徵相連, 我是在兩者中間畫了一個矩型將兩者相連 2. R型 a.一樣是用長出和除料畫出圓柱體 b.在畫了一個圓, 完成前面的特徵 c.一樣是在兩者中間畫了一個矩型相連 呃...問題是, 畫起來的感覺實在是很怪 尤其是 圓柱體跟 R特徵 或 Y 特徵的相連處實在是很怪 想請教一下各位, 這要用什麼指令來處理 再來就是, Y特徵, 最前面的兩隻. 他的頂點是一個圓型 我原本是畫兩條長條狀完成, 可是不圓. 我是該畫一個圓型特徵相連嗎? 謝謝各位 -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 1.172.106.234 ※ 發信站: 批踢踢實業坊(ptt.cc) ※ 轉錄者: Big9 (1.172.106.234), 時間: 04/20/2013 00:21:28

04/20 01:06, , 1F
1,建議貼你的圖上來
04/20 01:06, 1F

04/20 01:07, , 2F
2,產品連接處應該是屬於折彎擠壓出來的,你畫不出來,
04/20 01:07, 2F

04/20 01:08, , 3F
所以才會怪怪的,edge鈑金功能不知道能不能做
04/20 01:08, 3F

04/20 01:09, , 4F
3,要練習當然是畫到一模一樣才有意思。
04/20 01:09, 4F

04/20 01:10, , 5F
最後,端子直接用鈑金畫,然後折圓,應該快很多吧?
04/20 01:10, 5F

04/20 01:11, , 6F
不對,應該說:用鈑金畫才是正確的?如果要算料…
04/20 01:11, 6F

04/20 01:12, , 7F
我應該說錯很多東西XD 快來人糾正一下
04/20 01:12, 7F

04/20 14:25, , 8F
端子應該是成型模成型的,鈑金功能幫助有限
04/20 14:25, 8F

04/20 14:27, , 9F
那個折彎處是曲面,用一般特徵成型不會像是正常的
04/20 14:27, 9F

04/20 21:17, , 10F
謝謝樓上兩位, 只是我還是不太懂...qq
04/20 21:17, 10F

04/20 21:19, , 11F
是要用傳統ISO零件畫嗎?
04/20 21:19, 11F

04/20 21:57, , 12F
http://0rz.tw/jqeEU 我的問題跟他一樣, 可是他是用SW的
04/20 21:57, 12F
※ 發信站: 批踢踢實業坊(ptt.cc) ※ 轉錄者: Big9 (1.172.106.234), 時間: 04/20/2013 22:17:19
